Hlavní výhody a funkce systému. Co je nutné dodržet. 1. Montáž a nastavení MSR motoru

Transkript

1

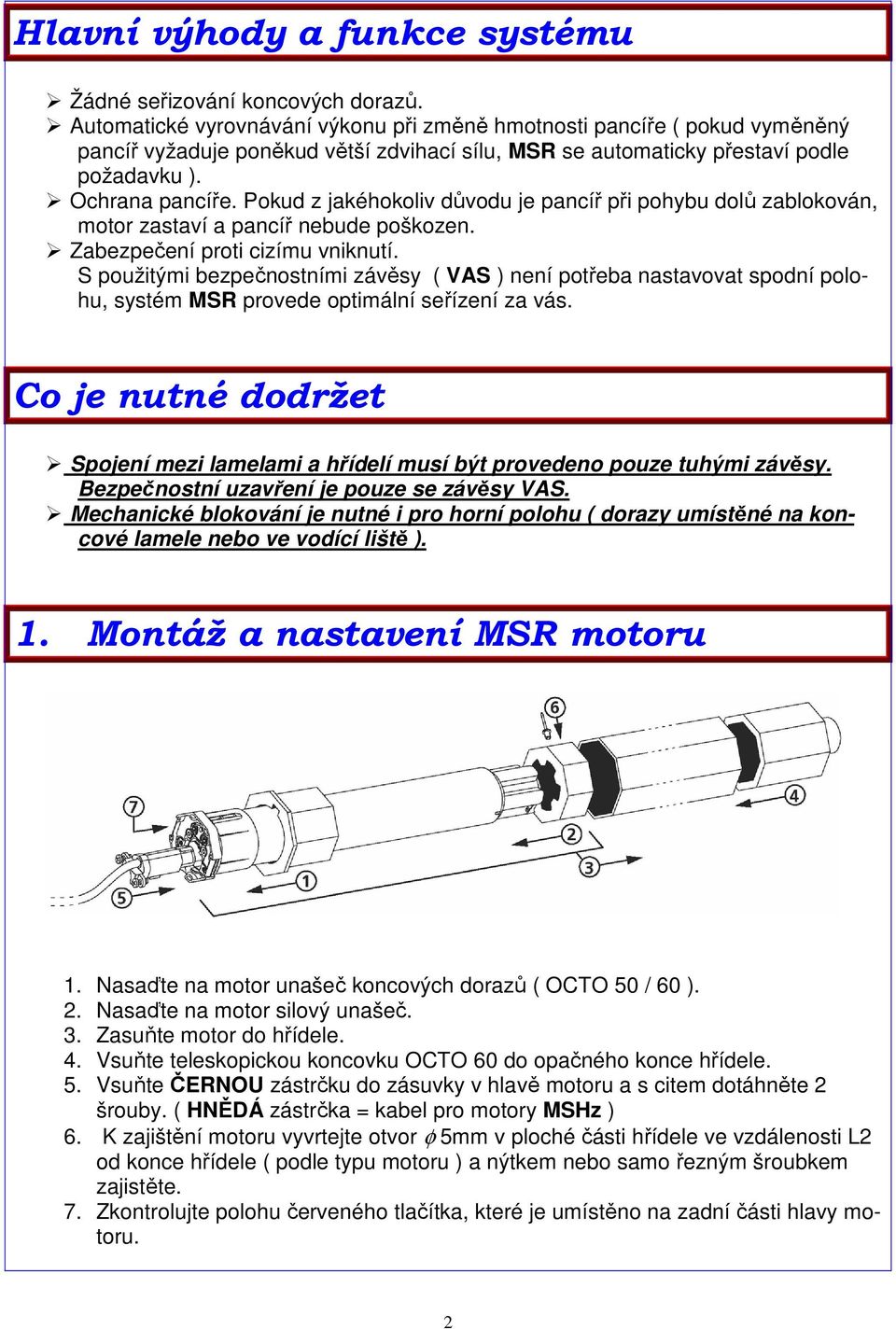

2 Hlavní výhody a funkce systému Žádné seřizování koncových dorazů. Automatické vyrovnávání výkonu při změně hmotnosti pancíře ( pokud vyměněný pancíř vyžaduje poněkud větší zdvihací sílu, MSR se automaticky přestaví podle požadavku ). Ochrana pancíře. Pokud z jakéhokoliv důvodu je pancíř při pohybu dolů zablokován, motor zastaví a pancíř nebude poškozen. Zabezpečení proti cizímu vniknutí. S použitými bezpečnostními závěsy ( VAS ) není potřeba nastavovat spodní polohu, systém MSR provede optimální seřízení za vás. Co je nutné dodržet Spojení mezi lamelami a hřídelí musí být provedeno pouze tuhými závěsy. Bezpečnostní uzavření je pouze se závěsy VAS. Mechanické blokování je nutné i pro horní polohu ( dorazy umístěné na koncové lamele nebo ve vodící liště ). 1. Montáž a nastavení MSR motoru 1. Nasaďte na motor unašeč koncových dorazů ( OCTO 50 / 60 ). 2. Nasaďte na motor silový unašeč. 3. Zasuňte motor do hřídele. 4. Vsuňte teleskopickou koncovku OCTO 60 do opačného konce hřídele. 5. Vsuňte ČERNOU zástrčku do zásuvky v hlavě motoru a s citem dotáhněte 2 šrouby. ( HNĚDÁ zástrčka = kabel pro motory MSHz ) 6. K zajištění motoru vyvrtejte otvor φ 5mm v ploché části hřídele ve vzdálenosti L2 od konce hřídele ( podle typu motoru ) a nýtkem nebo samo řezným šroubkem zajistěte. 7. Zkontrolujte polohu červeného tlačítka, které je umístěno na zadní části hlavy motoru. 2

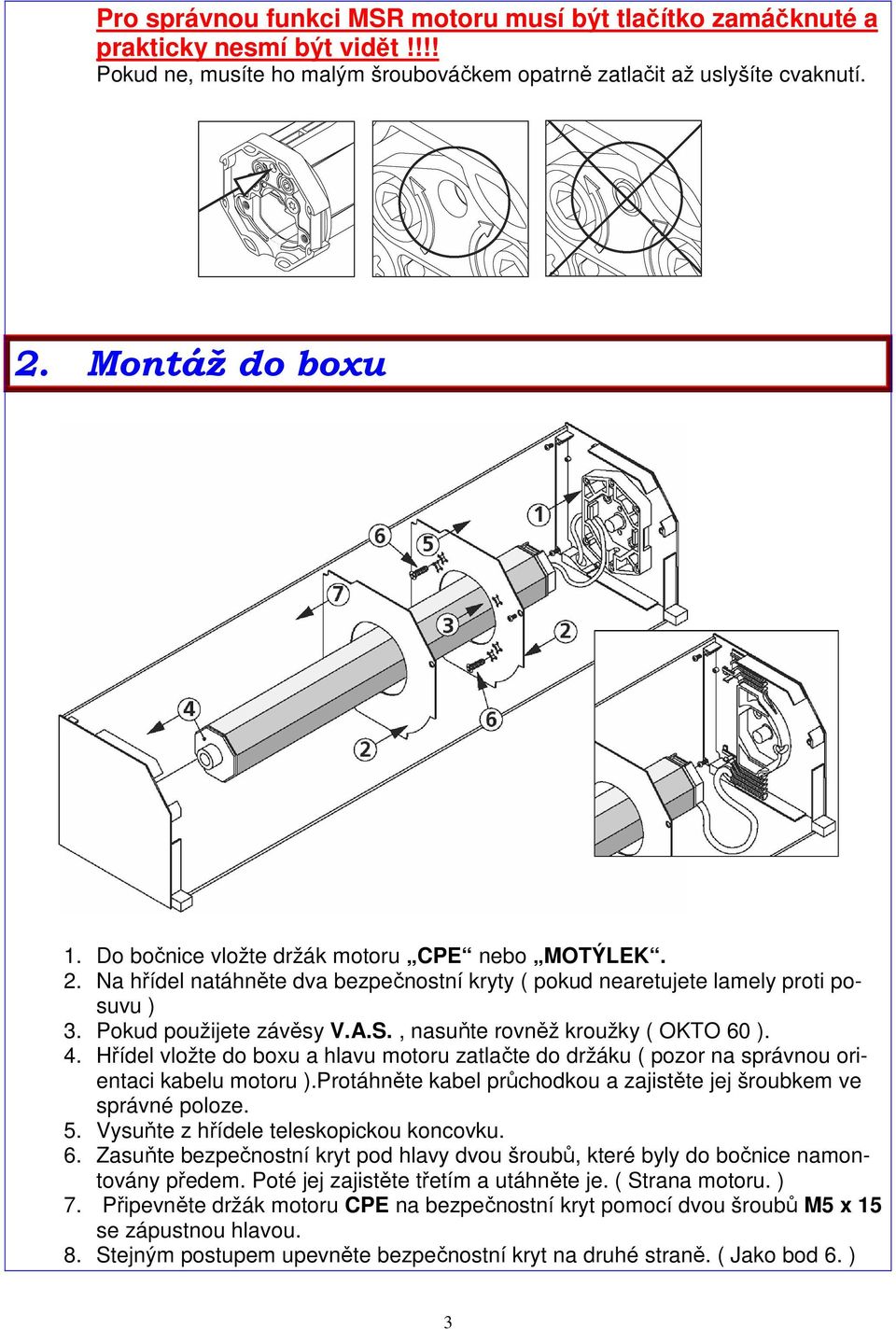

3 Pro správnou funkci MSR motoru musí být tlačítko zamáčknuté a prakticky nesmí být vidět!!!! Pokud ne, musíte ho malým šroubováčkem opatrně zatlačit až uslyšíte cvaknutí. 2. Montáž do boxu 1. Do bočnice vložte držák motoru CPE nebo MOTÝLEK. 2. Na hřídel natáhněte dva bezpečnostní kryty ( pokud nearetujete lamely proti posuvu ) 3. Pokud použijete závěsy V.A.S., nasuňte rovněž kroužky ( OKTO 60 ). 4. Hřídel vložte do boxu a hlavu motoru zatlačte do držáku ( pozor na správnou orientaci kabelu motoru ).Protáhněte kabel průchodkou a zajistěte jej šroubkem ve správné poloze. 5. Vysuňte z hřídele teleskopickou koncovku. 6. Zasuňte bezpečnostní kryt pod hlavy dvou šroubů, které byly do bočnice namontovány předem. Poté jej zajistěte třetím a utáhněte je. ( Strana motoru. ) 7. Připevněte držák motoru CPE na bezpečnostní kryt pomocí dvou šroubů M5 x 15 se zápustnou hlavou. 8. Stejným postupem upevněte bezpečnostní kryt na druhé straně. ( Jako bod 6. ) 3

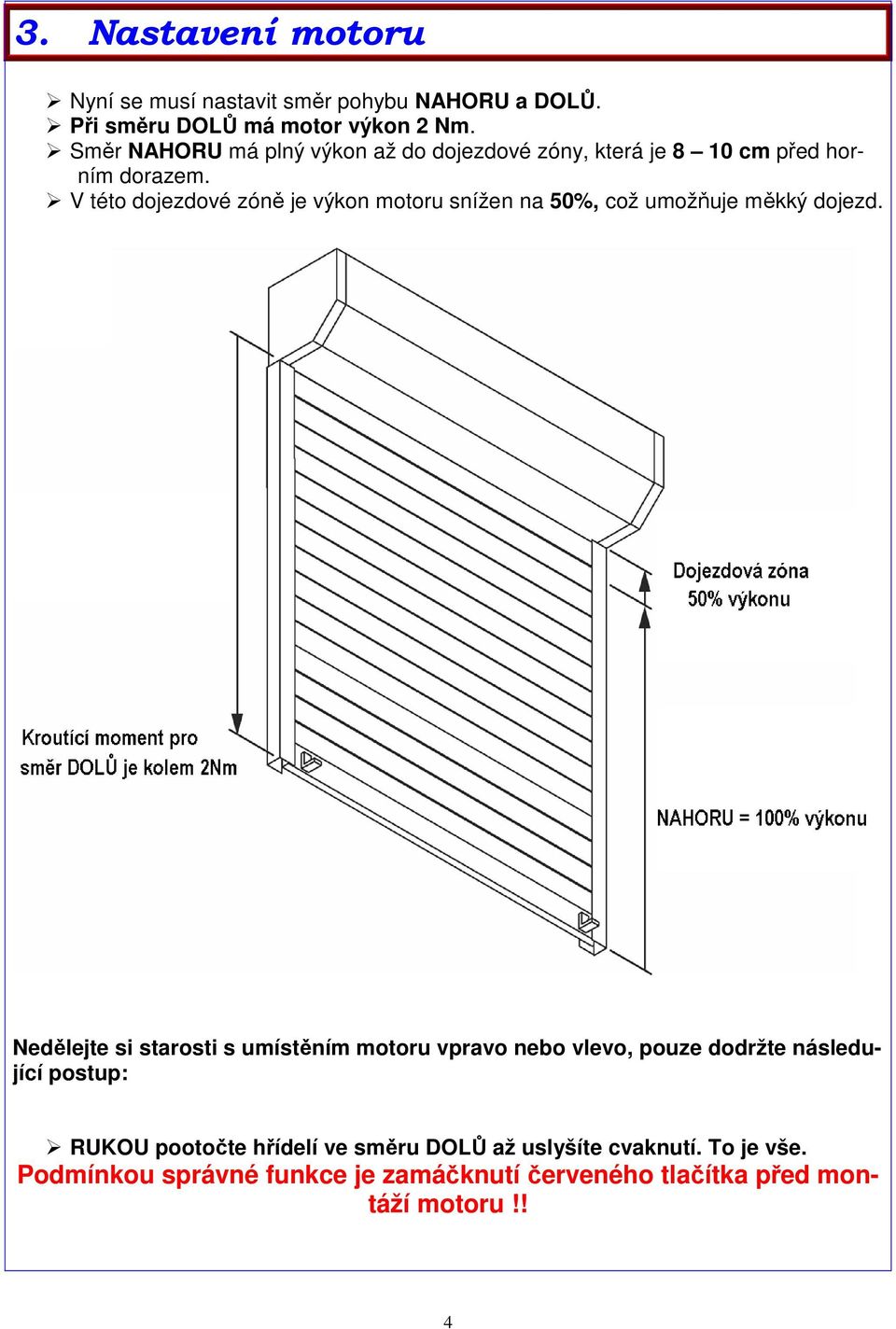

4 3. Nastavení motoru Nyní se musí nastavit směr pohybu NAHORU a DOLŮ. Při směru DOLŮ má motor výkon 2 Nm. Směr NAHORU má plný výkon až do dojezdové zóny, která je 8 10 cm před horním dorazem. V této dojezdové zóně je výkon motoru snížen na 50%, což umožňuje měkký dojezd. Nedělejte si starosti s umístěním motoru vpravo nebo vlevo, pouze dodržte následující postup: RUKOU pootočte hřídelí ve směru DOLŮ až uslyšíte cvaknutí. To je vše. Podmínkou správné funkce je zamáčknutí červeného tlačítka před montáží motoru!! 4

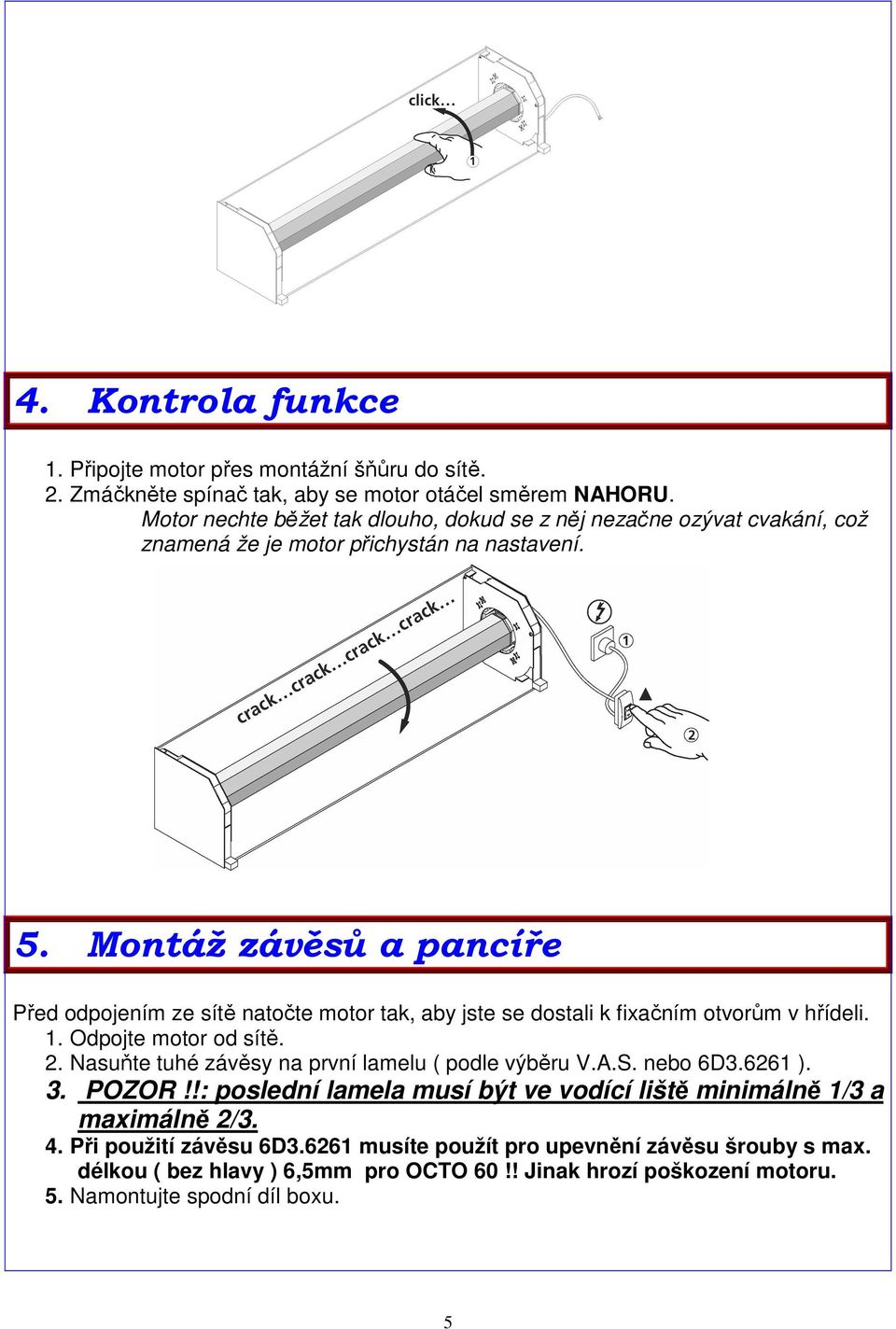

5 4. Kontrola funkce 1. Připojte motor přes montážní šňůru do sítě. 2. Zmáčkněte spínač tak, aby se motor otáčel směrem NAHORU. Motor nechte běžet tak dlouho, dokud se z něj nezačne ozývat cvakání, což znamená že je motor přichystán na nastavení. 5. Montáž závěsů a pancíře Před odpojením ze sítě natočte motor tak, aby jste se dostali k fixačním otvorům v hřídeli. 1. Odpojte motor od sítě. 2. Nasuňte tuhé závěsy na první lamelu ( podle výběru V.A.S. nebo 6D ). 3. POZOR!!: poslední lamela musí být ve vodící liště minimálně 1/3 a maximálně 2/3. 4. Při použití závěsu 6D musíte použít pro upevnění závěsu šrouby s max. délkou ( bez hlavy ) 6,5mm pro OCTO 60!! Jinak hrozí poškození motoru. 5. Namontujte spodní díl boxu. 5

6 6. Navíjení pancíře 1. Zapněte opět motor do sítě. 2. Zmáčkněte tlačítko NAHORU. 3. Při navíjení se bude z motoru ozývat cvakání. ( U těžšího pancíře je někdy potřeba motoru pomoci rukou. Motor v této fázi nastavování pracuje na poloviční výkon ). 4. Držte spínač až do dojezdu do horní úvrati, to je až dorazy zablokují pohyb o box. 6

7 7. Pracovní test Vložte vodící lišty do výstupků bočnic. Udělejte plný cyklus ( DOLŮ a NAHORU ) pro kontrolu správného chodu. Po zabalení může být výrobek odeslán. 7

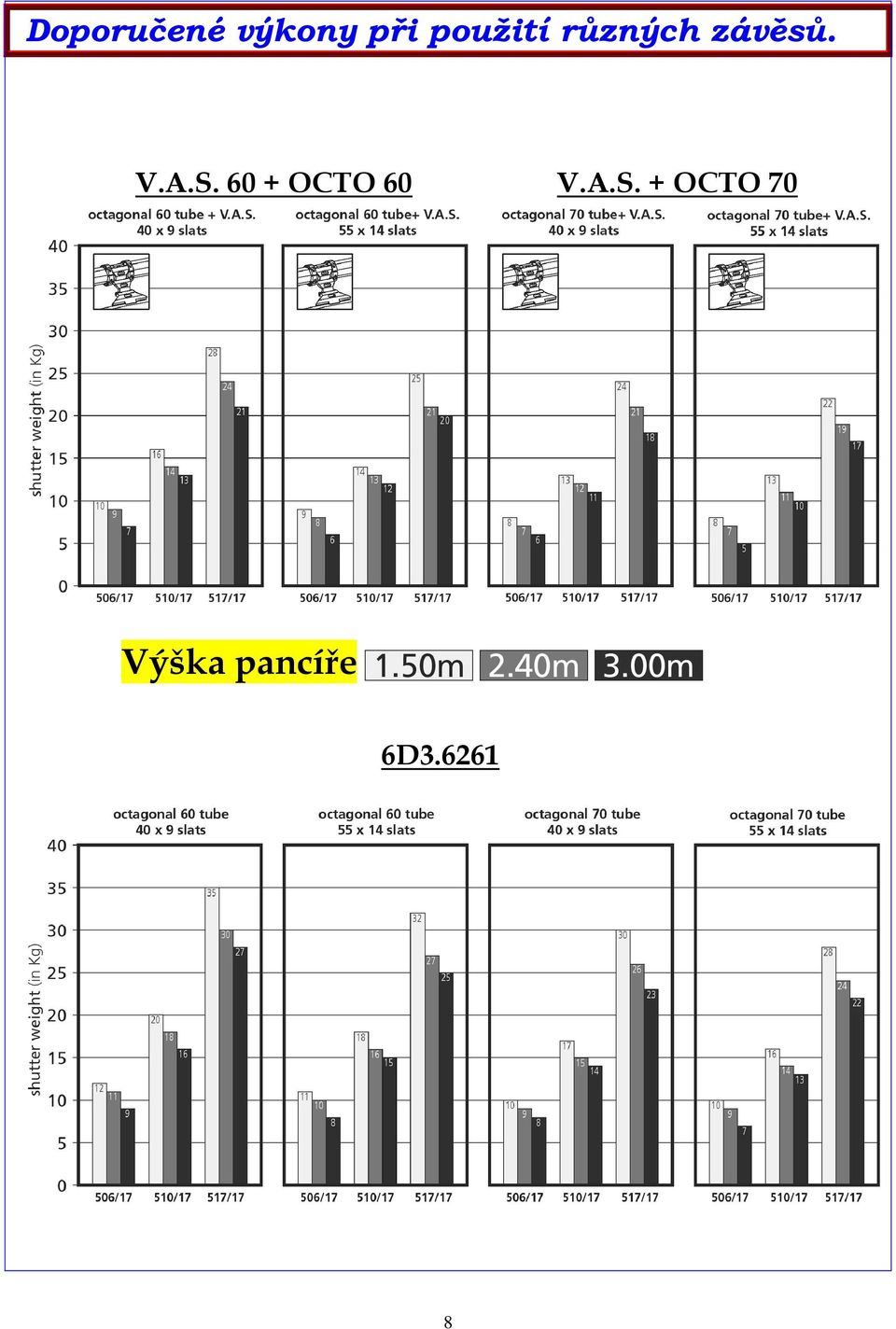

8 Doporučené výkony při použití různých závěsů. V.A.S OCTO 60 V.A.S. + OCTO 70 Výška pancíře 6D
