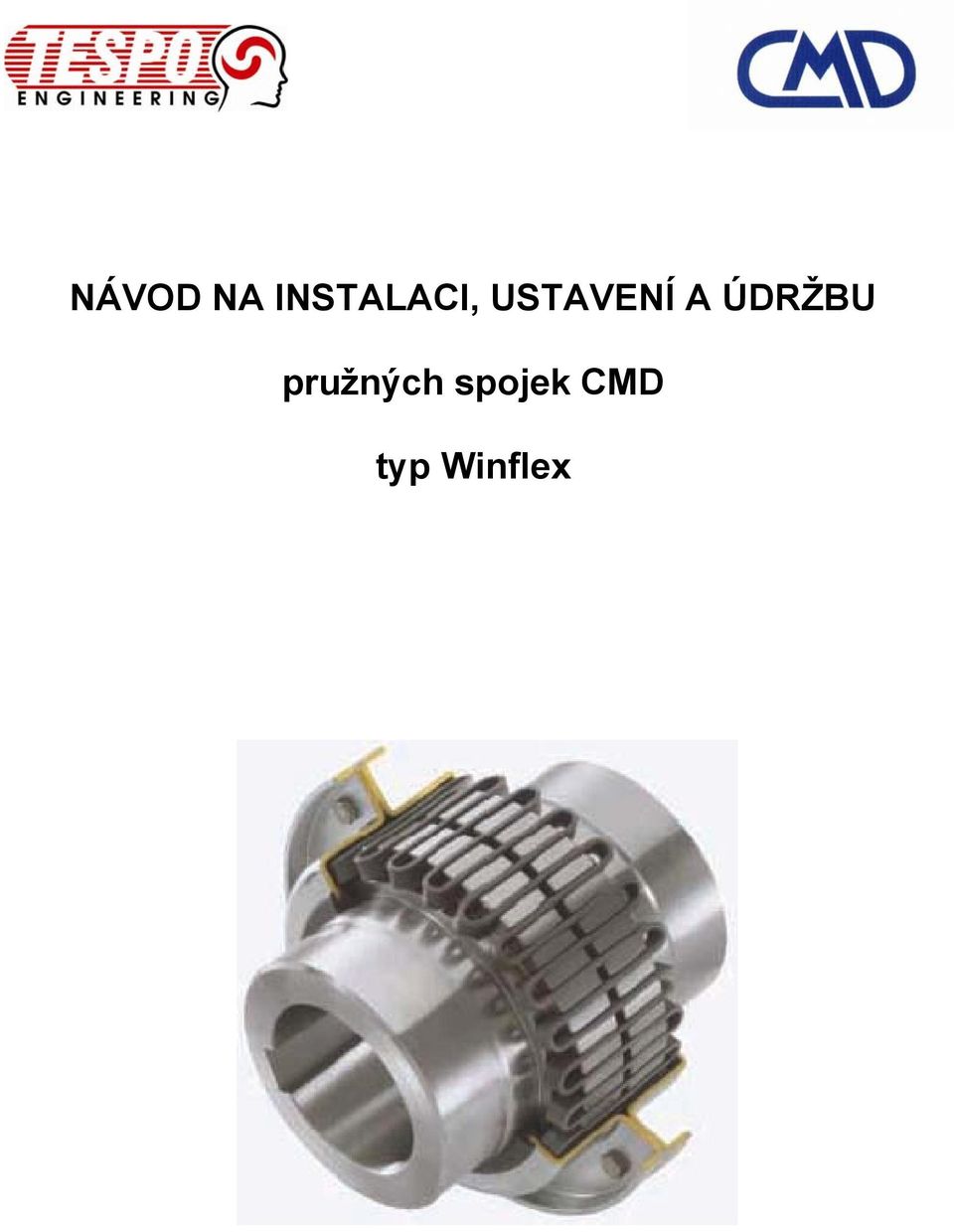

1 NÁVOD NA INSTALACI, USTAVENÍ A ÚDRŽBU pružných spojek CMD typ Winflex

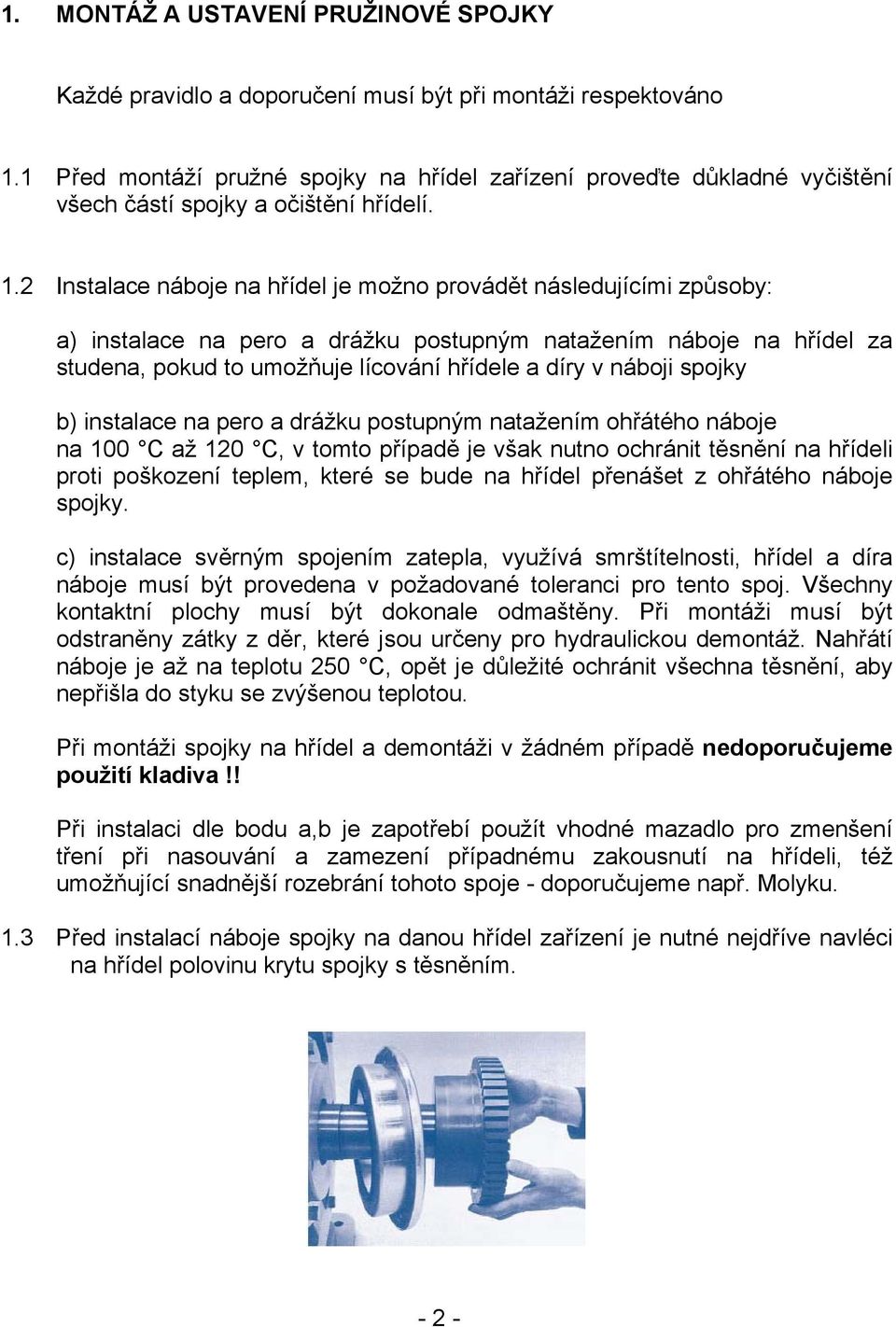

2 1. MONTÁŽ A USTAVENÍ PRUŽINOVÉ SPOJKY Každé pravidlo a doporučení musí být při montáži respektováno 1.1 Před montáží pružné spojky na hřídel zařízení proveďte důkladné vyčištění všech částí spojky a očištění hřídelí. 1.2 Instalace náboje na hřídel je možno provádět následujícími způsoby: a) instalace na pero a drážku postupným natažením náboje na hřídel za studena, pokud to umožňuje lícování hřídele a díry v náboji spojky b) instalace na pero a drážku postupným natažením ohřátého náboje na 100 C až 120 C, v tomto případě je však nutno ochránit těsnění na hřídeli proti poškození teplem, které se bude na hřídel přenášet z ohřátého náboje spojky. c) instalace svěrným spojením zatepla, využívá smrštítelnosti, hřídel a díra náboje musí být provedena v požadované toleranci pro tento spoj. Všechny kontaktní plochy musí být dokonale odmaštěny. Při montáži musí být odstraněny zátky z děr, které jsou určeny pro hydraulickou demontáž. Nahřátí náboje je až na teplotu 250 C, opět je důležité ochránit všechna těsnění, aby nepřišla do styku se zvýšenou teplotou. Při montáži spojky na hřídel a demontáži v žádném případě nedoporučujeme použití kladiva!! Při instalaci dle bodu a,b je zapotřebí použít vhodné mazadlo pro zmenšení tření při nasouvání a zamezení případnému zakousnutí na hřídeli, též umožňující snadnější rozebrání tohoto spoje - doporučujeme např. Molyku. 1.3 Před instalací náboje spojky na danou hřídel zařízení je nutné nejdříve navléci na hřídel polovinu krytu spojky s těsněním

2 Instalace náboje na hřídel je možno provádět následujícími způsoby: a) instalace na pero a drážku postupným natažením náboje na hřídel za studena, pokud to umožňuje lícování hřídele a díry v náboji

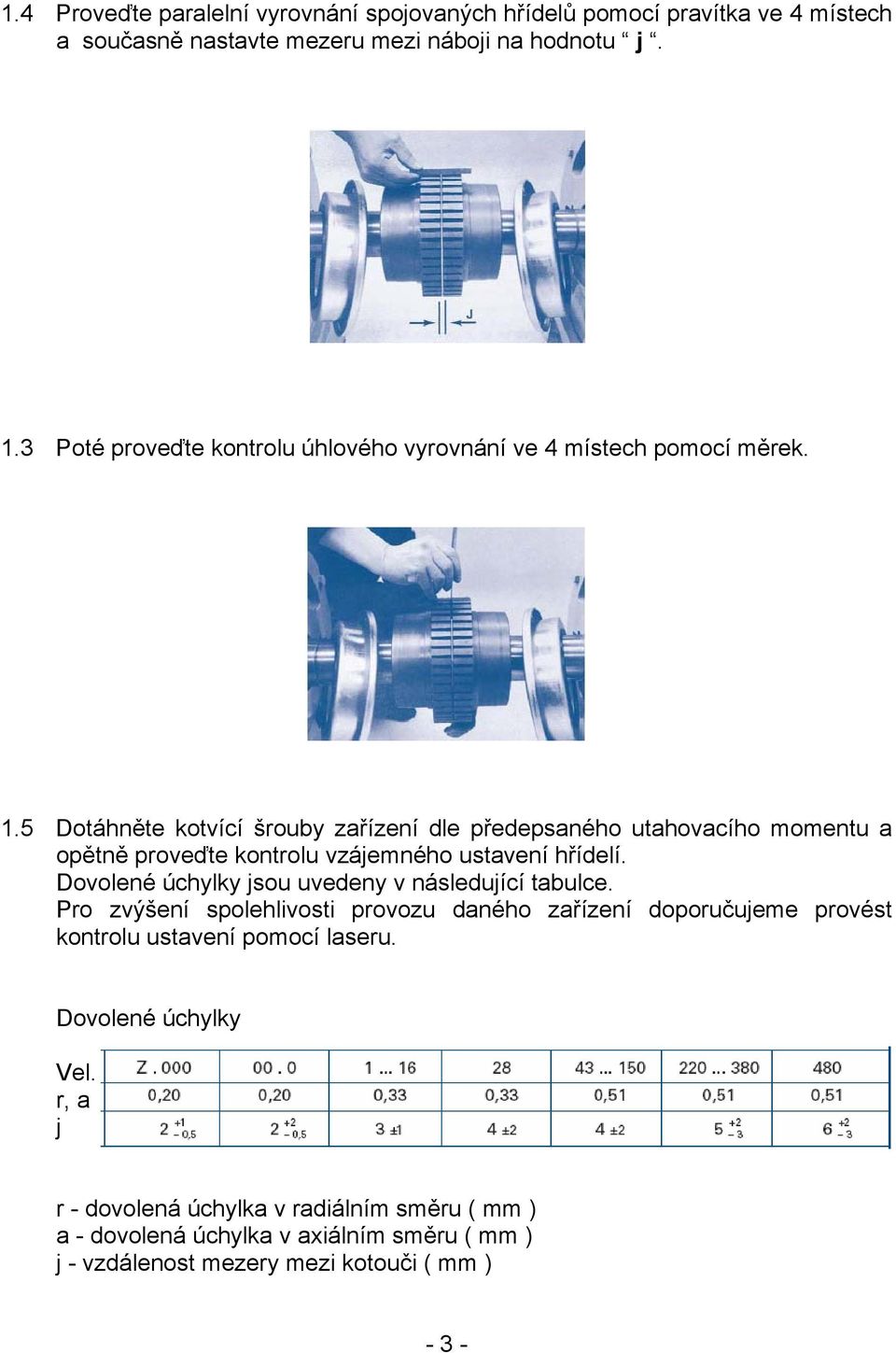

3 1.4 Proveďte paralelní vyrovnání spojovaných hřídelů pomocí pravítka ve 4 místech a současně nastavte mezeru mezi náboji na hodnotu j. 1.3 Poté proveďte kontrolu úhlového vyrovnání ve 4 místech pomocí měrek. 1.5 Dotáhněte kotvící šrouby zařízení dle předepsaného utahovacího momentu a opětně proveďte kontrolu vzájemného ustavení hřídelí. Dovolené úchylky jsou uvedeny v následující tabulce. Pro zvýšení spolehlivosti provozu daného zařízení doporučujeme provést kontrolu ustavení pomocí laseru. Dovolené úchylky Vel. r, a j r - dovolená úchylka v radiálním směru ( mm ) a - dovolená úchylka v axiálním směru ( mm ) j - vzdálenost mezery mezi kotouči ( mm ) - 3 -

5 Dotáhněte kotvící šrouby zařízení dle předepsaného utahovacího momentu a opětně proveďte kontrolu vzájemného ustavení hřídelí.

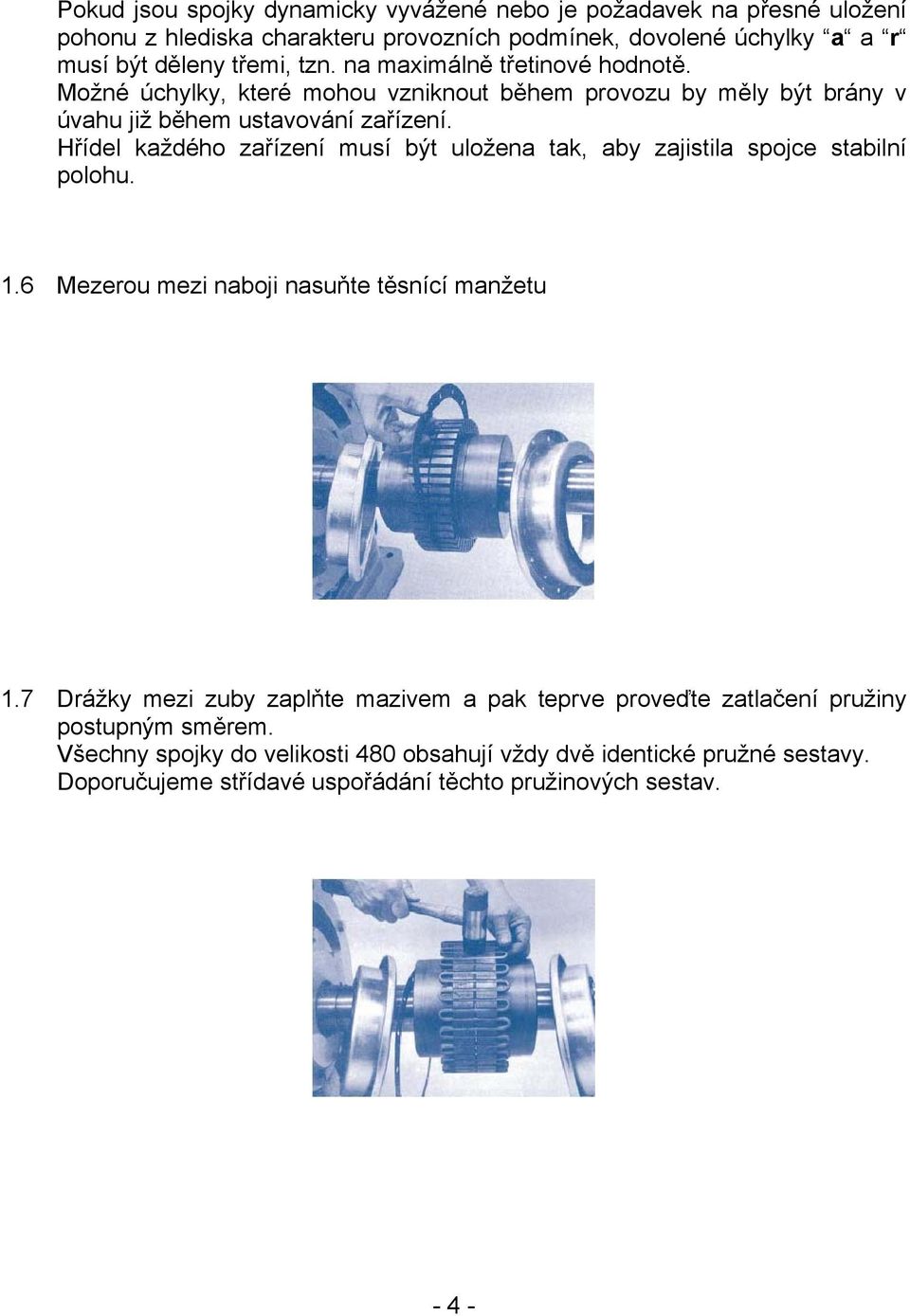

4 Pokud jsou spojky dynamicky vyvážené nebo je požadavek na přesné uložení pohonu z hlediska charakteru provozních podmínek, dovolené úchylky a a r musí být děleny třemi, tzn. na maximálně třetinové hodnotě. Možné úchylky, které mohou vzniknout během provozu by měly být brány v úvahu již během ustavování zařízení. Hřídel každého zařízení musí být uložena tak, aby zajistila spojce stabilní polohu. 1.6 Mezerou mezi naboji nasuňte těsnící manžetu 1.7 Drážky mezi zuby zaplňte mazivem a pak teprve proveďte zatlačení pružiny postupným směrem. Všechny spojky do velikosti 480 obsahují vždy dvě identické pružné sestavy. Doporučujeme střídavé uspořádání těchto pružinových sestav

Hřídel každého zařízení musí být uložena tak, aby zajistila spojce stabilní polohu. 1.6 Mezerou mezi naboji nasuňte těsnící manžetu 1.

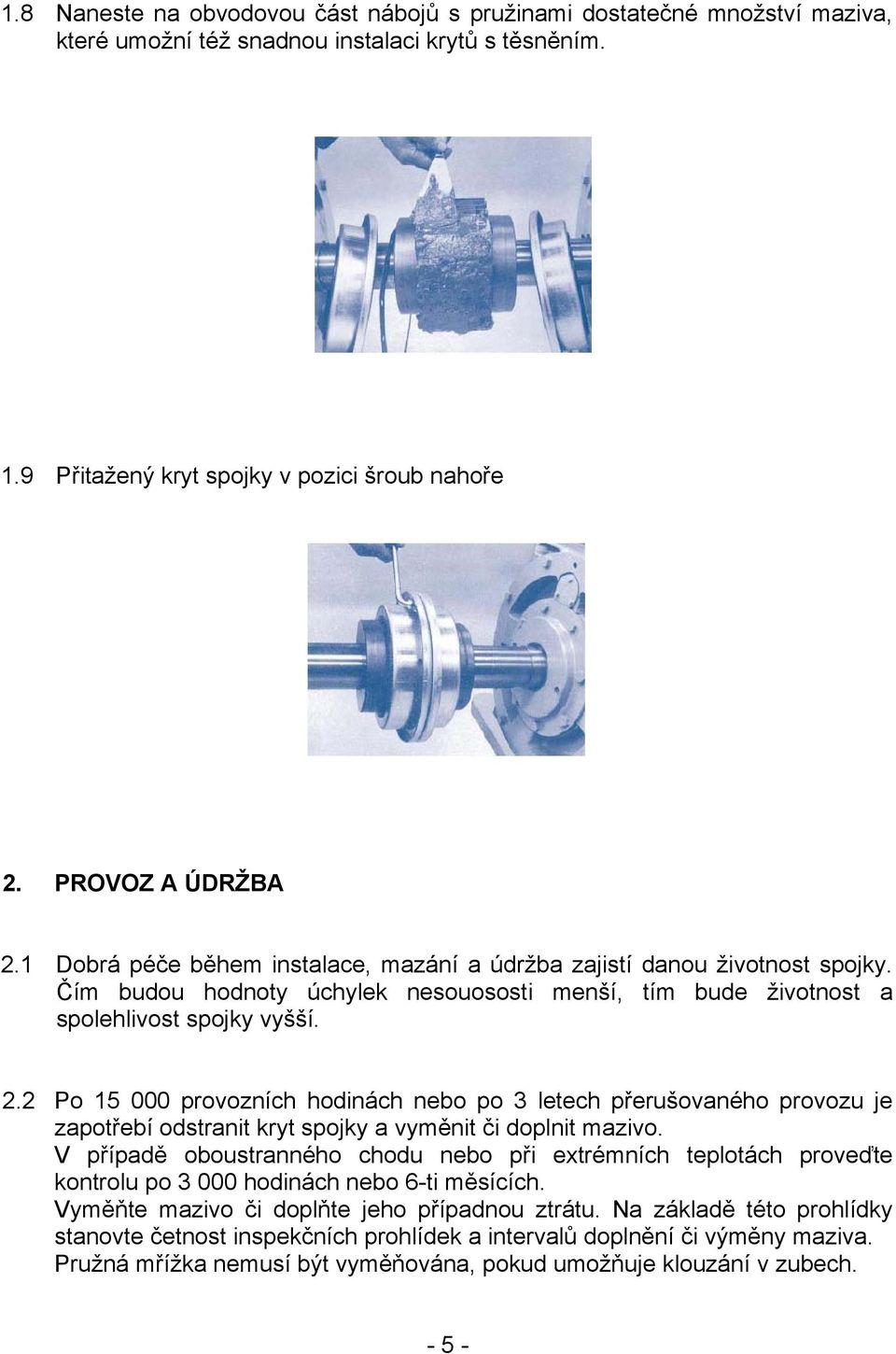

5 1.8 Naneste na obvodovou část nábojů s pružinami dostatečné množství maziva, které umožní též snadnou instalaci krytů s těsněním. 1.9 Přitažený kryt spojky v pozici šroub nahoře 2. PROVOZ A ÚDRŽBA 2.1 Dobrá péče během instalace, mazání a údržba zajistí danou životnost spojky. Čím budou hodnoty úchylek nesouososti menší, tím bude životnost a spolehlivost spojky vyšší. 2.2 Po provozních hodinách nebo po 3 letech přerušovaného provozu je zapotřebí odstranit kryt spojky a vyměnit či doplnit mazivo. V případě oboustranného chodu nebo při extrémních teplotách proveďte kontrolu po hodinách nebo 6-ti měsících. Vyměňte mazivo či doplňte jeho případnou ztrátu. Na základě této prohlídky stanovte četnost inspekčních prohlídek a intervalů doplnění či výměny maziva. Pružná mřížka nemusí být vyměňována, pokud umožňuje klouzání v zubech

2 Po 15 000 provozních hodinách nebo po 3 letech přerušovaného provozu je zapotřebí odstranit kryt spojky a vyměnit či doplnit mazivo.

6 2.3 Demontáž Oddělte obě poloviny krytu spojky a odtáhněte je od sebe tak daleko od sebe, aby bylo možné vyjmout pružinovou mřížku. Každý díl pružinové mřížky demontujte zvášť postupným uvolňováním od začátku do konce. Postupujte způsobem, jak je uvedeno níže na obrázku. Provozní limitní teplota na povrchu spojky: Tmin = - 20 C Tmax = C Doporučené druhy maziva BP LS EP2 ELF-ANTARESSO KLUBER MOBIL SHELL TOTAL Epexelf 2 Beacon EP2 Costrac AK 1502Mobilux EP2Alvania EP(LF)2Multis EP2 Množství maziva pro danou spojku Velikost kg Z , ,09 0,11 0 0,17 1 0,3 2 0, ,3 16 1,6 Velikost kg 28 1, ,

Provozní limitní teplota na povrchu spojky: Tmin = - 20 C Tmax = + 110 C Doporučené druhy maziva BP LS EP2 ELF-ANTARESSO KLUBER MOBIL SHELL TOTAL Epexelf 2 Beacon EP2
