Černá skříňka DVR19. Kamera s automatickým záznamem videa a fotografií. Uživatelská příručka

Transkript

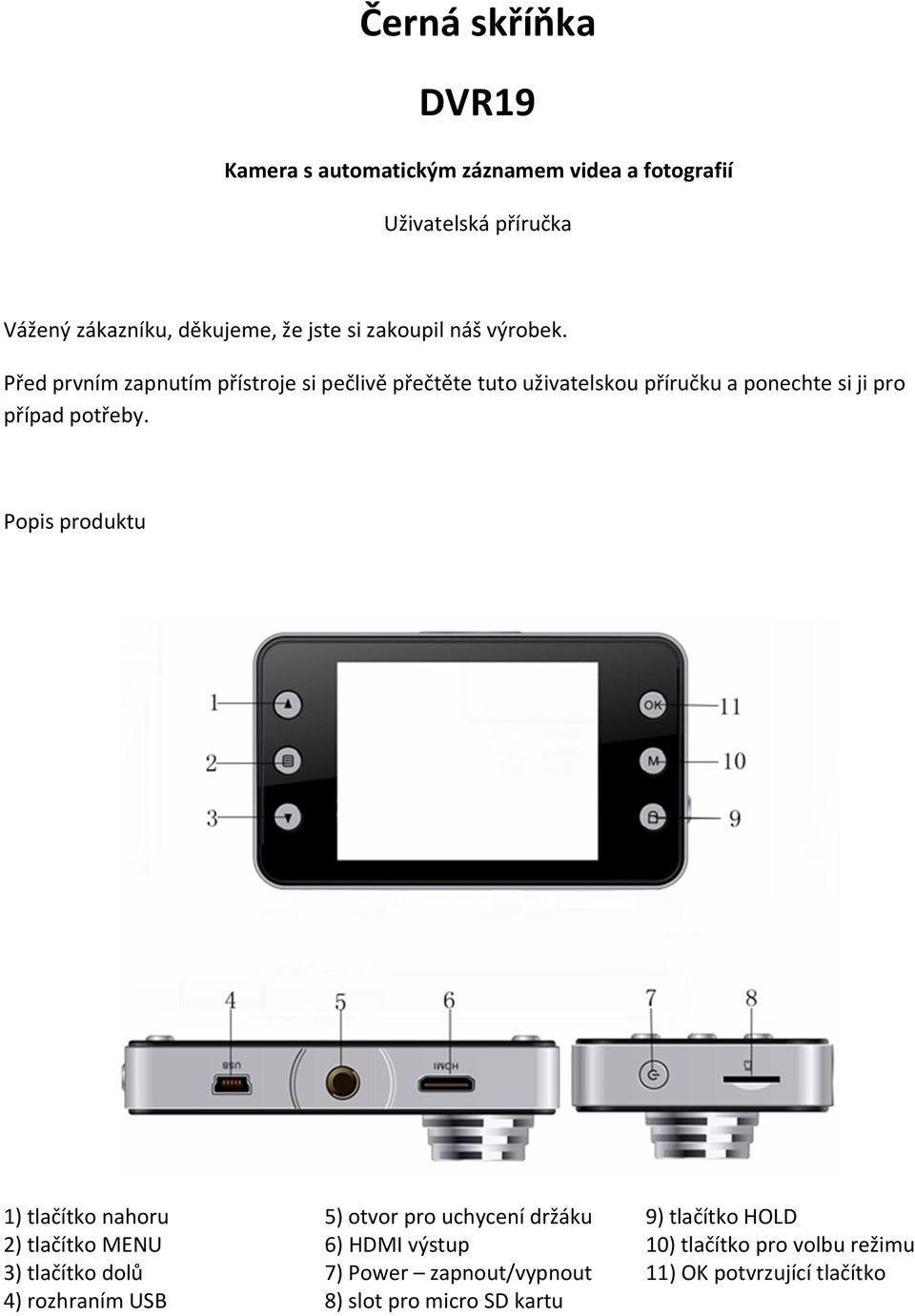

1 Černá skříňka DVR19 Kamera s automatickým záznamem videa a fotografií Uživatelská příručka Vážený zákazníku, děkujeme, že jste si zakoupil náš výrobek. Před prvním zapnutím přístroje si pečlivě přečtěte tuto uživatelskou příručku a ponechte si ji pro případ potřeby. Popis produktu 1) tlačítko nahoru 5) otvor pro uchycení držáku 9) tlačítko HOLD 2) tlačítko MENU 6) HDMI výstup 10) tlačítko pro volbu režimu 3) tlačítko dolů 7) Power zapnout/vypnout 11) OK potvrzující tlačítko 4) rozhraním USB 8) slot pro micro SD kartu

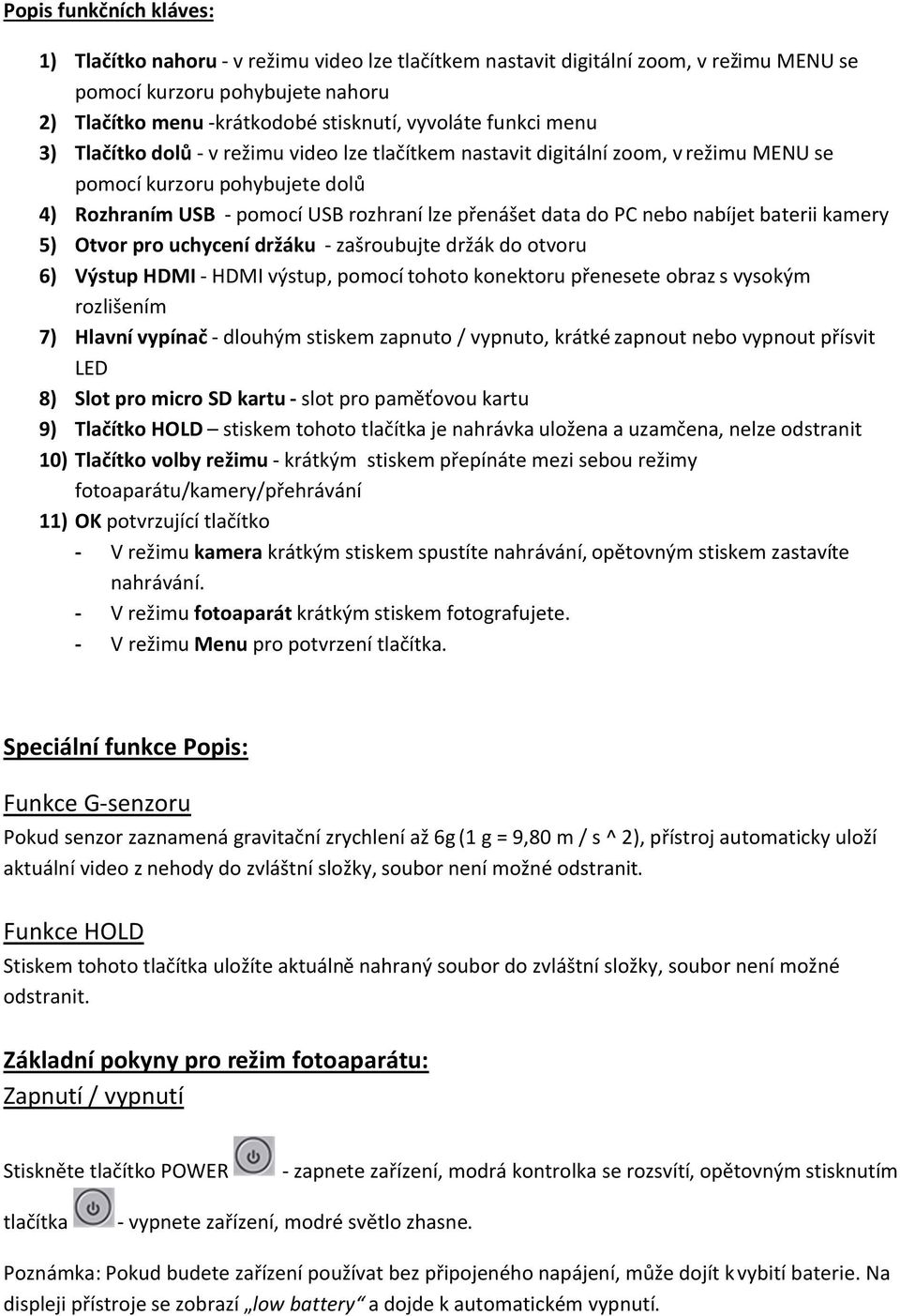

2 Popis funkčních kláves: 1) Tlačítko nahoru - v režimu video lze tlačítkem nastavit digitální zoom, v režimu MENU se pomocí kurzoru pohybujete nahoru 2) Tlačítko menu -krátkodobé stisknutí, vyvoláte funkci menu 3) Tlačítko dolů - v režimu video lze tlačítkem nastavit digitální zoom, v režimu MENU se pomocí kurzoru pohybujete dolů 4) Rozhraním USB - pomocí USB rozhraní lze přenášet data do PC nebo nabíjet baterii kamery 5) Otvor pro uchycení držáku - zašroubujte držák do otvoru 6) Výstup HDMI - HDMI výstup, pomocí tohoto konektoru přenesete obraz s vysokým rozlišením 7) Hlavní vypínač - dlouhým stiskem zapnuto / vypnuto, krátké zapnout nebo vypnout přísvit LED 8) Slot pro micro SD kartu - slot pro paměťovou kartu 9) Tlačítko HOLD stiskem tohoto tlačítka je nahrávka uložena a uzamčena, nelze odstranit 10) Tlačítko volby režimu - krátkým stiskem přepínáte mezi sebou režimy fotoaparátu/kamery/přehrávání 11) OK potvrzující tlačítko - V režimu kamera krátkým stiskem spustíte nahrávání, opětovným stiskem zastavíte nahrávání. - V režimu fotoaparát krátkým stiskem fotografujete. - V režimu Menu pro potvrzení tlačítka. Speciální funkce Popis: Funkce G-senzoru Pokud senzor zaznamená gravitační zrychlení až 6g (1 g = 9,80 m / s ^ 2), přístroj automaticky uloží aktuální video z nehody do zvláštní složky, soubor není možné odstranit. Funkce HOLD Stiskem tohoto tlačítka uložíte aktuálně nahraný soubor do zvláštní složky, soubor není možné odstranit. Základní pokyny pro režim fotoaparátu: Zapnutí / vypnutí Stiskněte tlačítko POWER - zapnete zařízení, modrá kontrolka se rozsvítí, opětovným stisknutím tlačítka - vypnete zařízení, modré světlo zhasne. Poznámka: Pokud budete zařízení používat bez připojeného napájení, může dojít k vybití baterie. Na displeji přístroje se zobrazí low battery a dojde k automatickém vypnutí.

3 Režim Kamery: Krátkým stiskem tlačítka, přepněte zařízení do režimu nahrávání (kamera), v levém horním rohu obrazovky se zobrazí ikona kamery; Krátkým stisknutím tlačítka začnete nahrávat video záznam, blikající tečka indikuje nahrávání a zároveň označuje ukládání videa na SD kartu. Režim fotoaparátu: Krátkým stiskem tlačítka, přepněte zařízení do režimu fotoaparátu, v levém horním rohu obrazovky se zobrazí ikona fotoaparátu; Krátkým stisknutím tlačítka vytvoříte záznam snímku, na obrazovce blikne ikona fotoaparátu Přehrávání videa / fotografií: Krátkým stiskem tlačítka zobrazí ikona přehrávání, přepněte do režimu přehrávání, v levém horním rohu obrazovky se Krátkým stiskem tlačítka nahoru vyberte soubor, výběr potvrďte tlačítkem, dojde k přehrání / zobrazení vybraného videa/fotografie. Nastavení menu Krátkým stisknutím tlačítka znovu stiskněte tlačítko vstoupíte do nastavení videa "video mode" (pole má žluté pozadí), a vstoupíte do nastavení "Setup" (pole má žluté pozadí), krátkým tisknutím tlačítka ukončíte nastavení. Pro pohyb v nastavení MENU použijte tlačítka nahoru a dolů, výběr potvrdíte stisknutím tlačítka. Hlavní nabídka nastavení Stisknutím tlačítka vstoupíte do hlavní nabídky nastavení kamery, opětovným stisknutím tohoto tlačítka zvolíte nabídku SETUP, ve které lze nastavit následující parametry systému: DATE/TIME AUTO POWER OFF BEEP SOUND LANGUAGE LIGHT FREQUENCY SCREEN SAVER IMAGE ROTATION FORMÁT DEFAULT SETTING VERSION aktuální datum a čas automatické vypnutí (služba vypnuta/1/3 minut) potvrzovací tón při spuštění obsluze tlačítek nastavení preferovaného jazyka nastavení frekvence obrazu (50/60Hz) vypnutí pod světleni LCD vyp/3/5/10min otočení obrazu formátování - vnitřní / SD kartu obnovit tovární nastavení verze softwaru

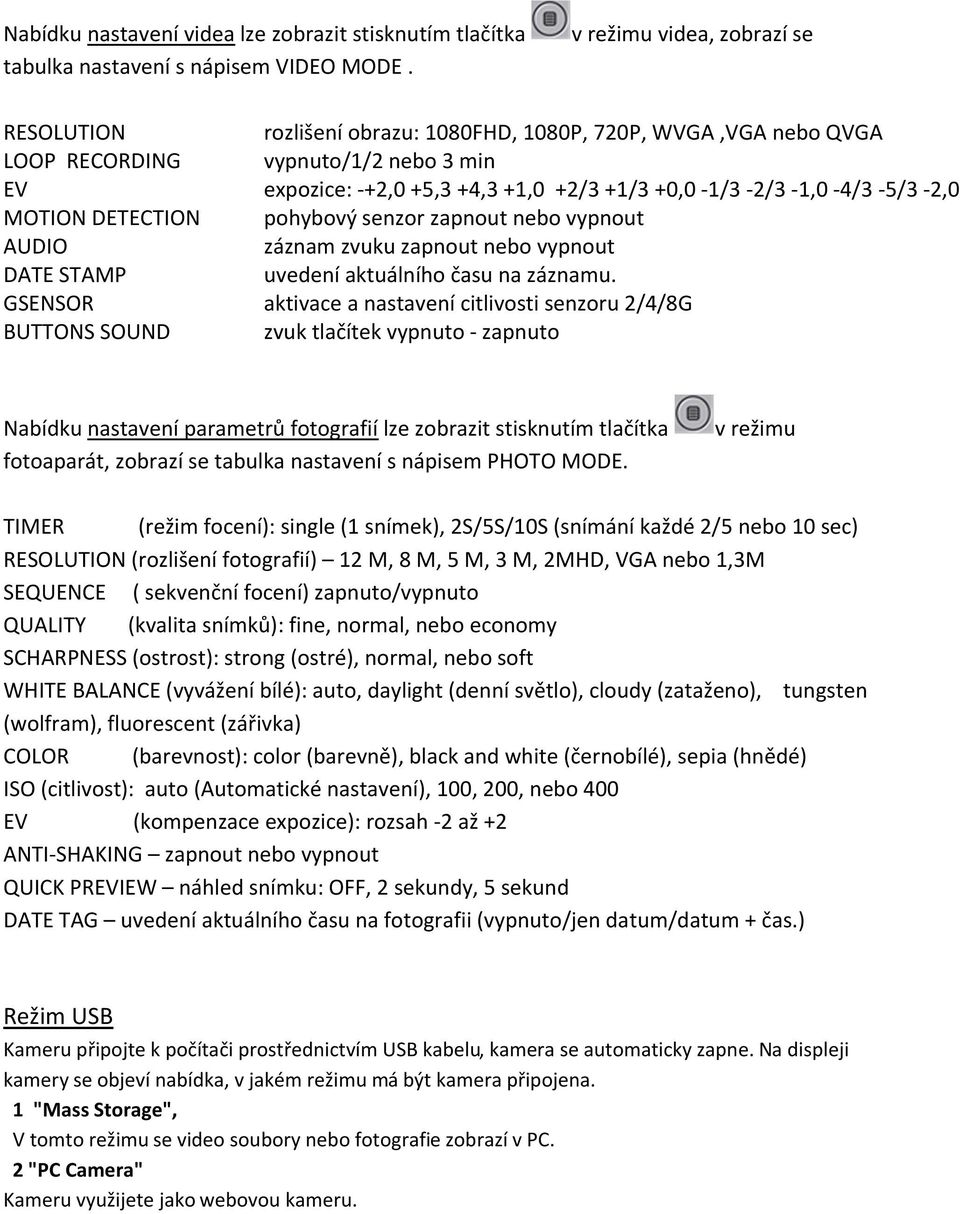

4 Nabídku nastavení videa lze zobrazit stisknutím tlačítka tabulka nastavení s nápisem VIDEO MODE. v režimu videa, zobrazí se RESOLUTION LOOP RECORDING EV MOTION DETECTION AUDIO DATE STAMP GSENSOR BUTTONS SOUND rozlišení obrazu: 1080FHD, 1080P, 720P, WVGA,VGA nebo QVGA vypnuto/1/2 nebo 3 min expozice: -+2,0 +5,3 +4,3 +1,0 +2/3 +1/3 +0,0-1/3-2/3-1,0-4/3-5/3-2,0 pohybový senzor zapnout nebo vypnout záznam zvuku zapnout nebo vypnout uvedení aktuálního času na záznamu. aktivace a nastavení citlivosti senzoru 2/4/8G zvuk tlačítek vypnuto - zapnuto Nabídku nastavení parametrů fotografií lze zobrazit stisknutím tlačítka fotoaparát, zobrazí se tabulka nastavení s nápisem PHOTO MODE. v režimu TIMER (režim focení): single (1 snímek), 2S/5S/10S (snímání každé 2/5 nebo 10 sec) RESOLUTION (rozlišení fotografií) 12 M, 8 M, 5 M, 3 M, 2MHD, VGA nebo 1,3M SEQUENCE ( sekvenční focení) zapnuto/vypnuto QUALITY (kvalita snímků): fine, normal, nebo economy SCHARPNESS (ostrost): strong (ostré), normal, nebo soft WHITE BALANCE (vyvážení bílé): auto, daylight (denní světlo), cloudy (zataženo), tungsten (wolfram), fluorescent (zářivka) COLOR (barevnost): color (barevně), black and white (černobílé), sepia (hnědé) ISO (citlivost): auto (Automatické nastavení), 100, 200, nebo 400 EV (kompenzace expozice): rozsah -2 až +2 ANTI-SHAKING zapnout nebo vypnout QUICK PREVIEW náhled snímku: OFF, 2 sekundy, 5 sekund DATE TAG uvedení aktuálního času na fotografii (vypnuto/jen datum/datum + čas.) Režim USB Kameru připojte k počítači prostřednictvím USB kabelu, kamera se automaticky zapne. Na displeji kamery se objeví nabídka, v jakém režimu má být kamera připojena. 1 "Mass Storage", V tomto režimu se video soubory nebo fotografie zobrazí v PC. 2 "PC Camera" Kameru využijete jako webovou kameru.

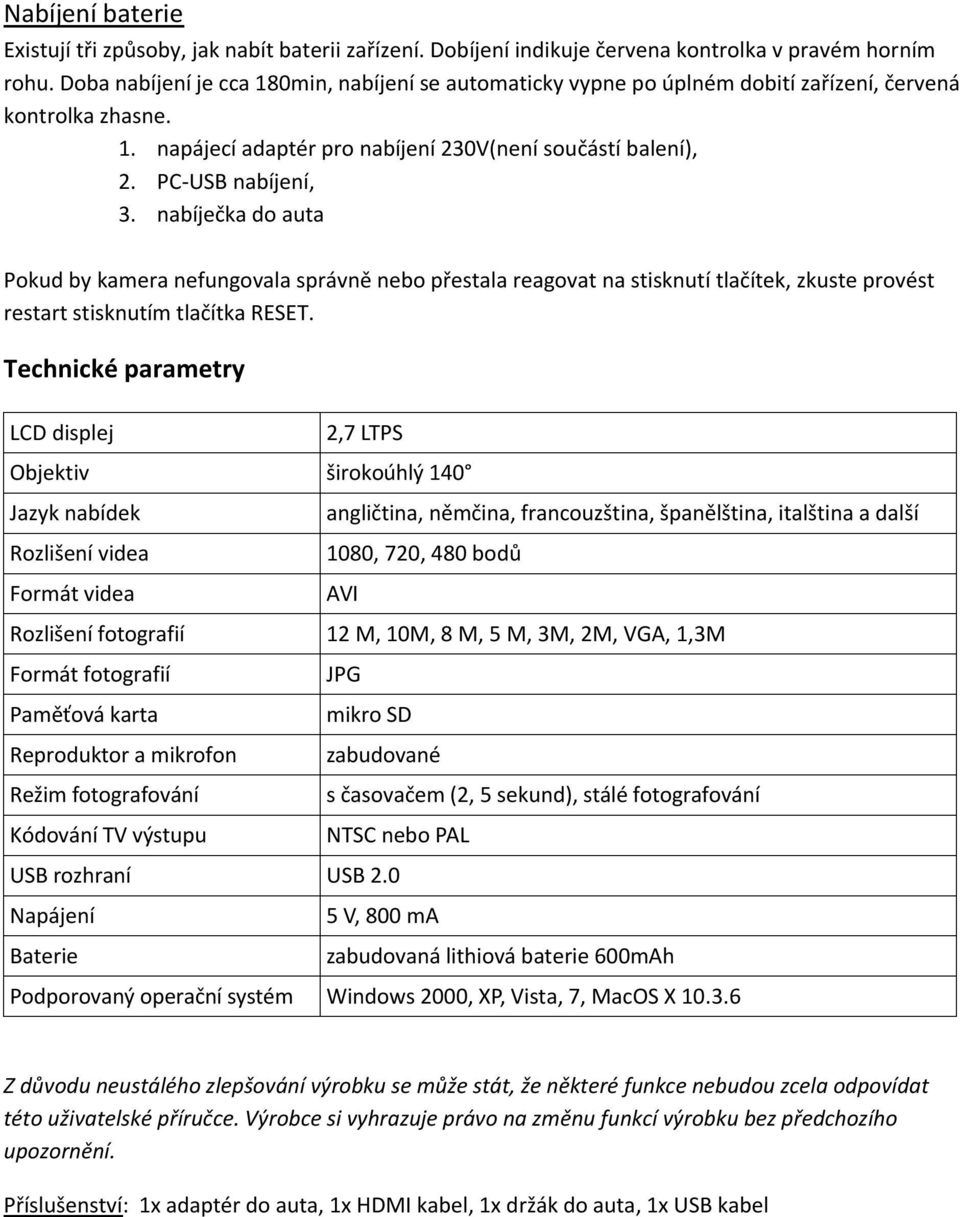

5 Nabíjení baterie Existují tři způsoby, jak nabít baterii zařízení. Dobíjení indikuje červena kontrolka v pravém horním rohu. Doba nabíjení je cca 180min, nabíjení se automaticky vypne po úplném dobití zařízení, červená kontrolka zhasne. 1. napájecí adaptér pro nabíjení 230V(není součástí balení), 2. PC-USB nabíjení, 3. nabíječka do auta Pokud by kamera nefungovala správně nebo přestala reagovat na stisknutí tlačítek, zkuste provést restart stisknutím tlačítka RESET. Technické parametry LCD displej 2,7 LTPS Objektiv širokoúhlý 140 Jazyk nabídek Rozlišení videa Formát videa angličtina, němčina, francouzština, španělština, italština a další 1080, 720, 480 bodů AVI Rozlišení fotografií 12 M, 10M, 8 M, 5 M, 3M, 2M, VGA, 1,3M Formát fotografií Paměťová karta Reproduktor a mikrofon Režim fotografování Kódování TV výstupu JPG mikro SD zabudované s časovačem (2, 5 sekund), stálé fotografování NTSC nebo PAL USB rozhraní USB 2.0 Napájení Baterie 5 V, 800 ma zabudovaná lithiová baterie 600mAh Podporovaný operační systém Windows 2000, XP, Vista, 7, MacOS X Z důvodu neustálého zlepšování výrobku se může stát, že některé funkce nebudou zcela odpovídat této uživatelské příručce. Výrobce si vyhrazuje právo na změnu funkcí výrobku bez předchozího upozornění. Příslušenství: 1x adaptér do auta, 1x HDMI kabel, 1x držák do auta, 1x USB kabel
