Plastové díly: odstřihněte plastové díly, až když jsou potřeba. Nestříhejte je dopředu.

Transkript

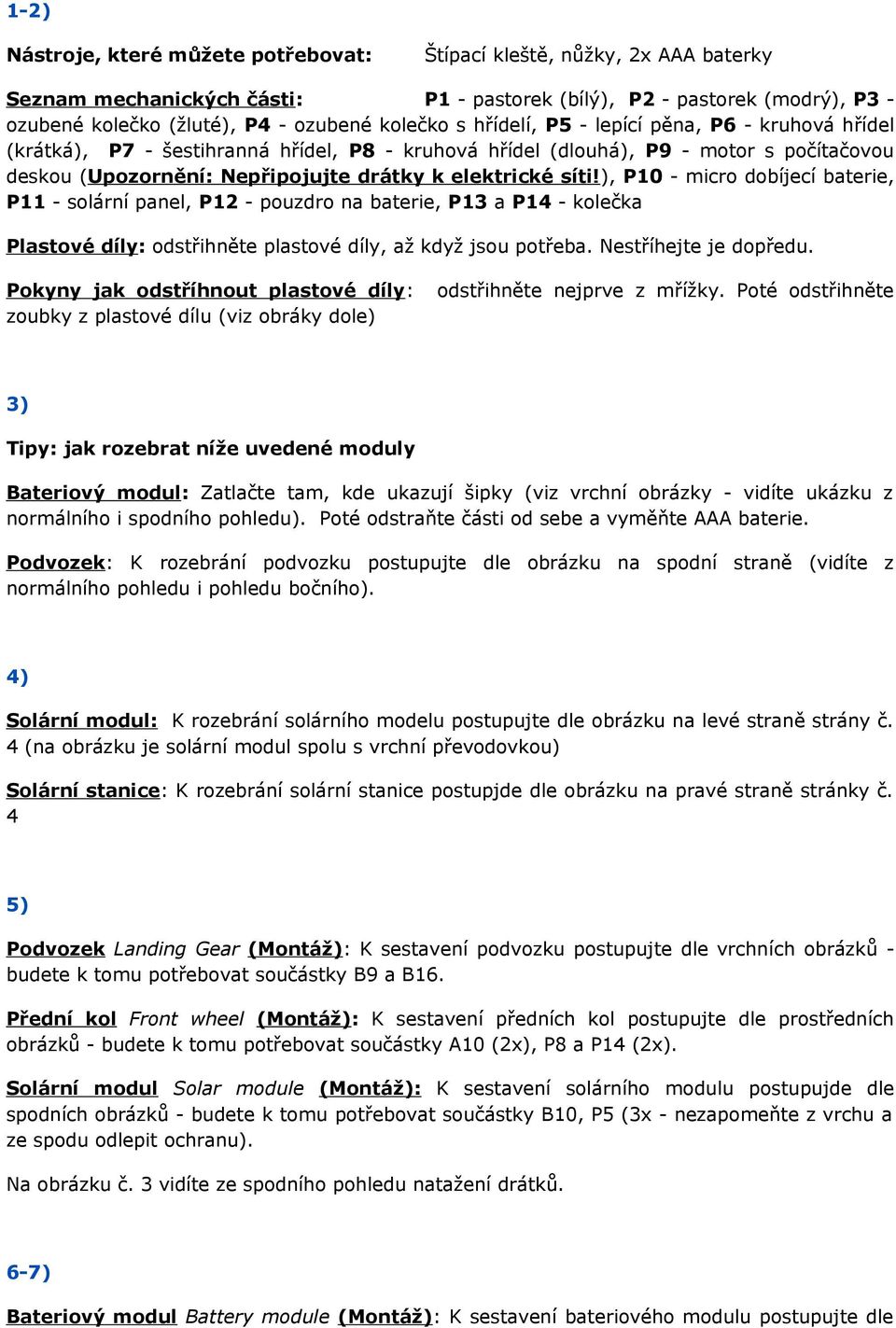

1 1-2) Nástroje, které můžete potřebovat: Štípací kleště, nůžky, 2x AAA baterky Seznam mechanických části: P1 - pastorek (bílý), P2 - pastorek (modrý), P3 - ozubené kolečko (žluté), P4 - ozubené kolečko s hřídelí, P5 - lepící pěna, P6 - kruhová hřídel (krátká), P7 - šestihranná hřídel, P8 - kruhová hřídel (dlouhá), P9 - motor s počítačovou deskou (Upozornění: Nepřipojujte drátky k elektrické síti!), P10 - micro dobíjecí baterie, P11 - solární panel, P12 - pouzdro na baterie, P13 a P14 - kolečka Plastové díly: odstřihněte plastové díly, až když jsou potřeba. Nestříhejte je dopředu. Pokyny jak odstříhnout plastové díly: zoubky z plastové dílu (viz obráky dole) odstřihněte nejprve z mřížky. Poté odstřihněte 3) Tipy: jak rozebrat níže uvedené moduly Bateriový modul: Zatlačte tam, kde ukazují šipky (viz vrchní obrázky - vidíte ukázku z normálního i spodního pohledu). Poté odstraňte části od sebe a vyměňte AAA baterie. Podvozek: K rozebrání podvozku postupujte dle obrázku na spodní straně (vidíte z normálního pohledu i pohledu bočního). 4) Solární modul: K rozebrání solárního modelu postupujte dle obrázku na levé straně strány č. 4 (na obrázku je solární modul spolu s vrchní převodovkou) Solární stanice: K rozebrání solární stanice postupjde dle obrázku na pravé straně stránky č. 4 5) Podvozek Landing Gear (Montáž): K sestavení podvozku postupujte dle vrchních obrázků - budete k tomu potřebovat součástky B9 a B16. Přední kol Front wheel (Montáž): K sestavení předních kol postupujte dle prostředních obrázků - budete k tomu potřebovat součástky A10 (2x), P8 a P14 (2x). Solární modul Solar module (Montáž): K sestavení solárního modulu postupujde dle spodních obrázků - budete k tomu potřebovat součástky B10, P5 (3x - nezapomeňte z vrchu a ze spodu odlepit ochranu). Na obrázku č. 3 vidíte ze spodního pohledu natažení drátků. 6-7) Bateriový modul Battery module (Montáž): K sestavení bateriového modulu postupujte dle

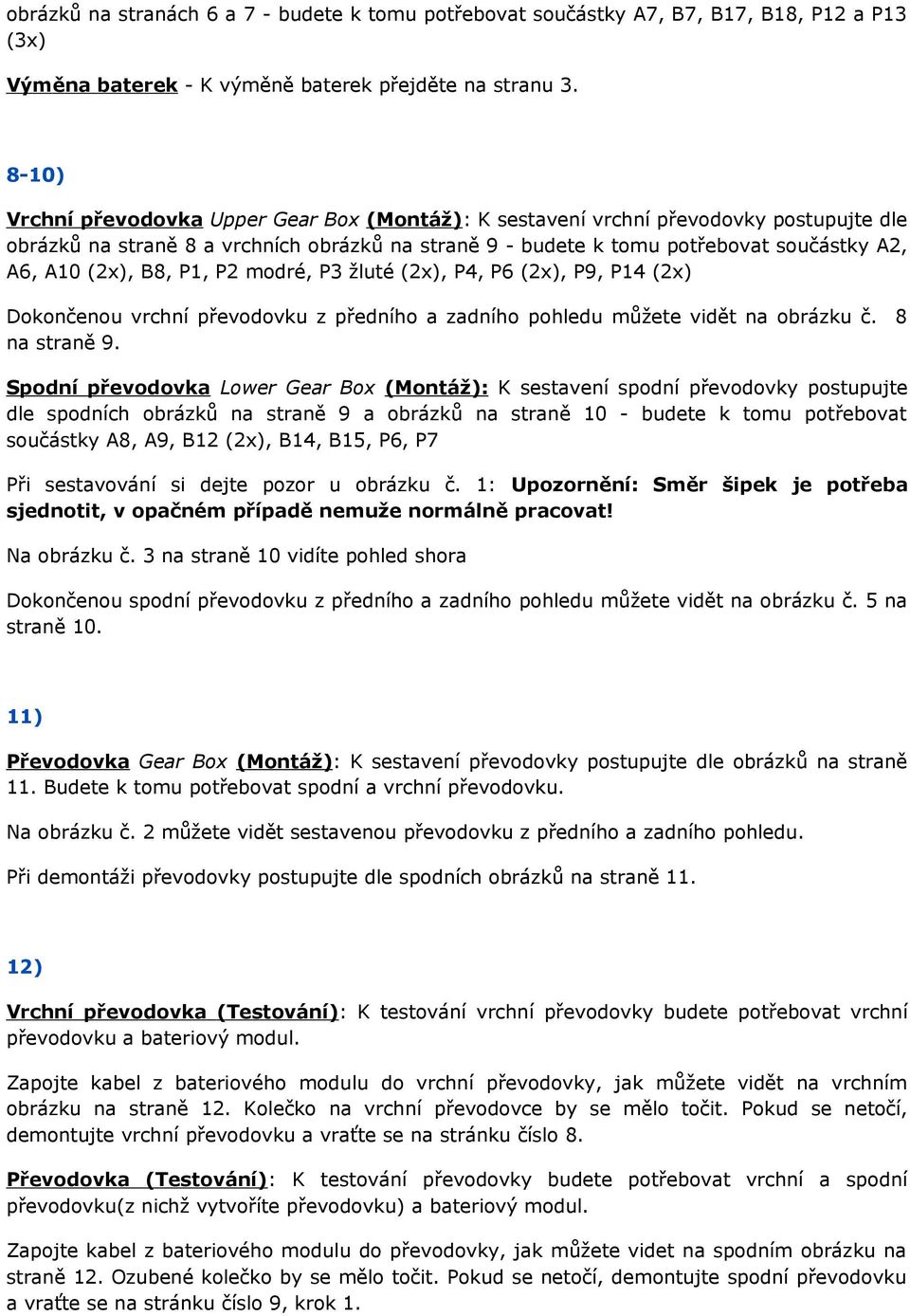

2 obrázků na stranách 6 a 7 - budete k tomu potřebovat součástky A7, B7, B17, B18, P12 a P13 (3x) Výměna baterek - K výměně baterek přejděte na stranu ) Vrchní převodovka Upper Gear Box (Montáž): K sestavení vrchní převodovky postupujte dle obrázků na straně 8 a vrchních obrázků na straně 9 - budete k tomu potřebovat součástky A2, A6, A10 (2x), B8, P1, P2 modré, P3 žluté (2x), P4, P6 (2x), P9, P14 (2x) Dokončenou vrchní převodovku z předního a zadního pohledu můžete vidět na obrázku č. 8 na straně 9. Spodní převodovka Lower Gear Box (Montáž): K sestavení spodní převodovky postupujte dle spodních obrázků na straně 9 a obrázků na straně 10 - budete k tomu potřebovat součástky A8, A9, B12 (2x), B14, B15, P6, P7 Při sestavování si dejte pozor u obrázku č. 1: Upozornění: Směr šipek je potřeba sjednotit, v opačném případě nemuže normálně pracovat! Na obrázku č. 3 na straně 10 vidíte pohled shora Dokončenou spodní převodovku z předního a zadního pohledu můžete vidět na obrázku č. 5 na straně ) Převodovka Gear Box (Montáž): K sestavení převodovky postupujte dle obrázků na straně 11. Budete k tomu potřebovat spodní a vrchní převodovku. Na obrázku č. 2 můžete vidět sestavenou převodovku z předního a zadního pohledu. Při demontáži převodovky postupujte dle spodních obrázků na straně ) Vrchní převodovka (Testování): K testování vrchní převodovky budete potřebovat vrchní převodovku a bateriový modul. Zapojte kabel z bateriového modulu do vrchní převodovky, jak můžete vidět na vrchním obrázku na straně 12. Kolečko na vrchní převodovce by se mělo točit. Pokud se netočí, demontujte vrchní převodovku a vraťte se na stránku číslo 8. Převodovka (Testování): K testování převodovky budete potřebovat vrchní a spodní převodovku(z nichž vytvoříte převodovku) a bateriový modul. Zapojte kabel z bateriového modulu do převodovky, jak můžete videt na spodním obrázku na straně 12. Ozubené kolečko by se mělo točit. Pokud se netočí, demontujte spodní převodovku a vraťte se na stránku číslo 9, krok 1.

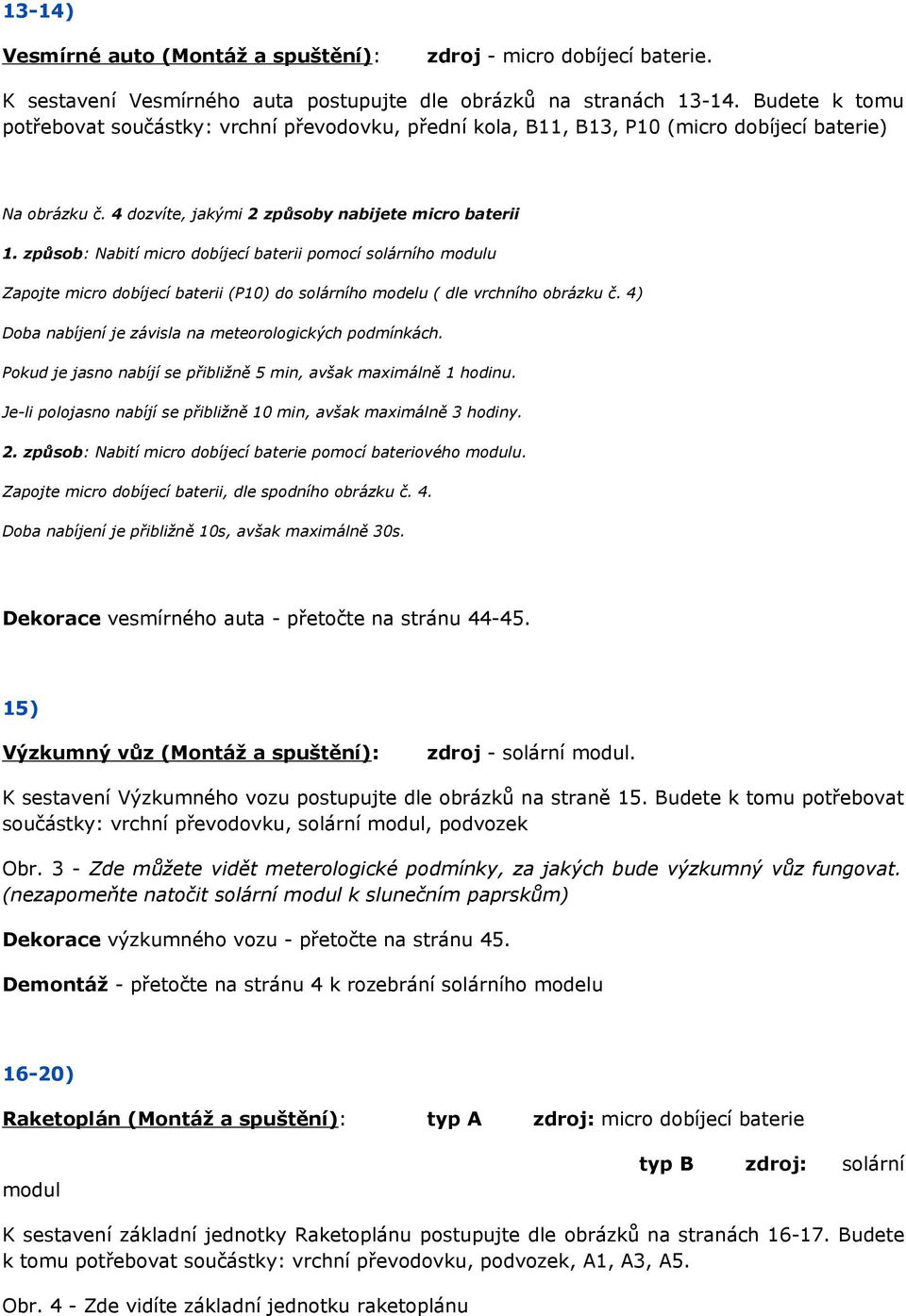

3 13-14) Vesmírné auto (Montáž a spuštění): zdroj - micro dobíjecí baterie. K sestavení Vesmírného auta postupujte dle obrázků na stranách Budete k tomu potřebovat součástky: vrchní převodovku, přední kola, B11, B13, P10 (micro dobíjecí baterie) Na obrázku č. 4 dozvíte, jakými 2 způsoby nabijete micro baterii 1. způsob: Nabití micro dobíjecí baterii pomocí solárního modulu Zapojte micro dobíjecí baterii (P10) do solárního modelu ( dle vrchního obrázku č. 4) Doba nabíjení je závisla na meteorologických podmínkách. Pokud je jasno nabíjí se přibližně 5 min, avšak maximálně 1 hodinu. Je-li polojasno nabíjí se přibližně 10 min, avšak maximálně 3 hodiny. 2. způsob: Nabití micro dobíjecí baterie pomocí bateriového modulu. Zapojte micro dobíjecí baterii, dle spodního obrázku č. 4. Doba nabíjení je přibližně 10s, avšak maximálně 30s. Dekorace vesmírného auta - přetočte na stránu ) Výzkumný vůz (Montáž a spuštění): zdroj - solární modul. K sestavení Výzkumného vozu postupujte dle obrázků na straně 15. Budete k tomu potřebovat součástky: vrchní převodovku, solární modul, podvozek Obr. 3 - Zde můžete vidět meterologické podmínky, za jakých bude výzkumný vůz fungovat. (nezapomeňte natočit solární modul k slunečním paprskům) Dekorace výzkumného vozu - přetočte na stránu 45. Demontáž - přetočte na stránu 4 k rozebrání solárního modelu 16-20) Raketoplán (Montáž a spuštění): typ A zdroj: micro dobíjecí baterie modul typ B zdroj: solární K sestavení základní jednotky Raketoplánu postupujte dle obrázků na stranách Budete k tomu potřebovat součástky: vrchní převodovku, podvozek, A1, A3, A5. Obr. 4 - Zde vidíte základní jednotku raketoplánu

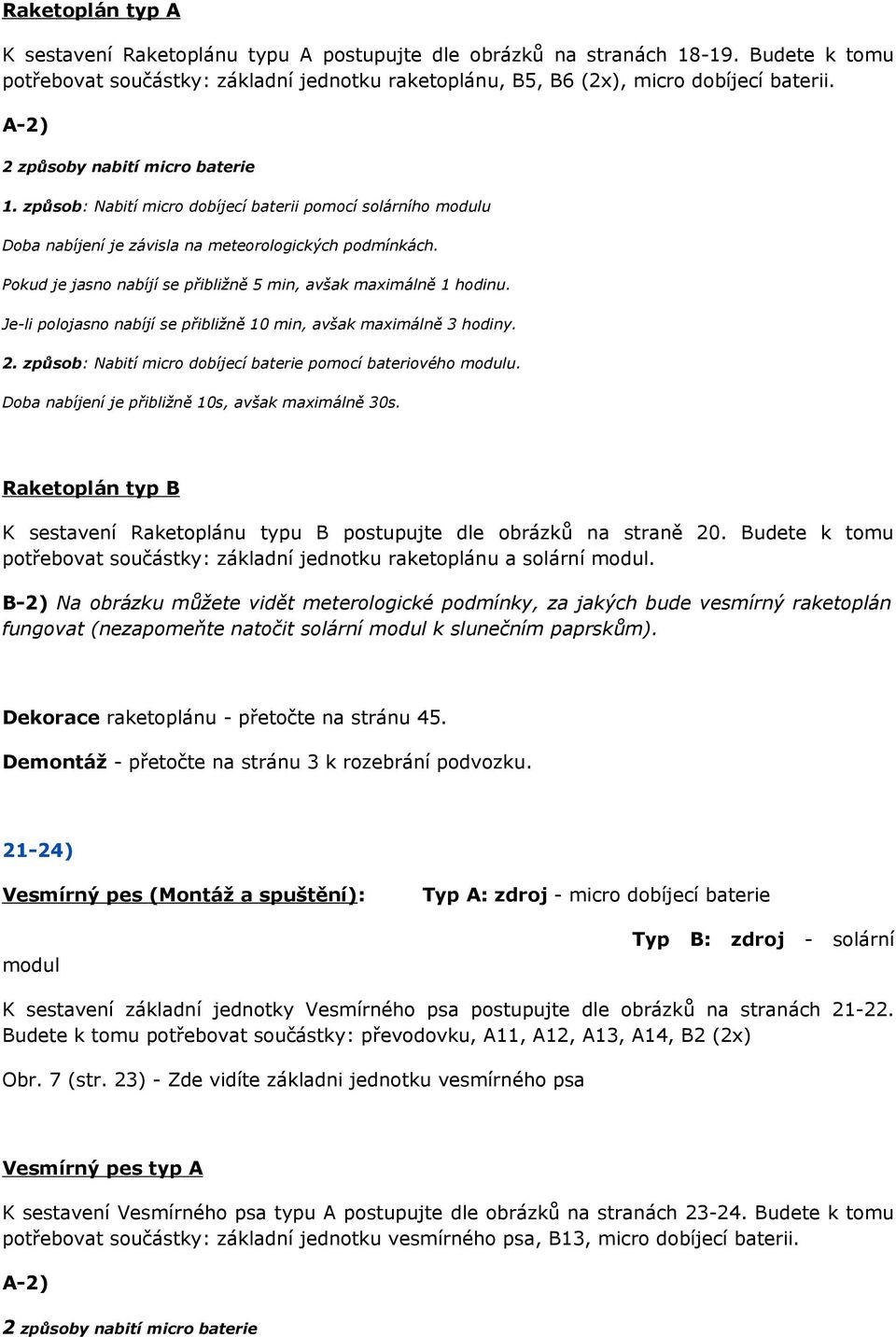

4 Raketoplán typ A K sestavení Raketoplánu typu A postupujte dle obrázků na stranách Budete k tomu potřebovat součástky: základní jednotku raketoplánu, B5, B6 (2x), micro dobíjecí baterii. A-2) 2 způsoby nabití micro baterie 1. způsob: Nabití micro dobíjecí baterii pomocí solárního modulu Doba nabíjení je závisla na meteorologických podmínkách. Pokud je jasno nabíjí se přibližně 5 min, avšak maximálně 1 hodinu. Je-li polojasno nabíjí se přibližně 10 min, avšak maximálně 3 hodiny. 2. způsob: Nabití micro dobíjecí baterie pomocí bateriového modulu. Doba nabíjení je přibližně 10s, avšak maximálně 30s. Raketoplán typ B K sestavení Raketoplánu typu B postupujte dle obrázků na straně 20. Budete k tomu potřebovat součástky: základní jednotku raketoplánu a solární modul. B-2) Na obrázku můžete vidět meterologické podmínky, za jakých bude vesmírný raketoplán fungovat (nezapomeňte natočit solární modul k slunečním paprskům). Dekorace raketoplánu - přetočte na stránu 45. Demontáž - přetočte na stránu 3 k rozebrání podvozku ) Vesmírný pes (Montáž a spuštění): modul Typ A: zdroj - micro dobíjecí baterie Typ B: zdroj - solární K sestavení základní jednotky Vesmírného psa postupujte dle obrázků na stranách Budete k tomu potřebovat součástky: převodovku, A11, A12, A13, A14, B2 (2x) Obr. 7 (str. 23) - Zde vidíte základni jednotku vesmírného psa Vesmírný pes typ A K sestavení Vesmírného psa typu A postupujte dle obrázků na stranách Budete k tomu potřebovat součástky: základní jednotku vesmírného psa, B13, micro dobíjecí baterii. A-2) 2 způsoby nabití micro baterie

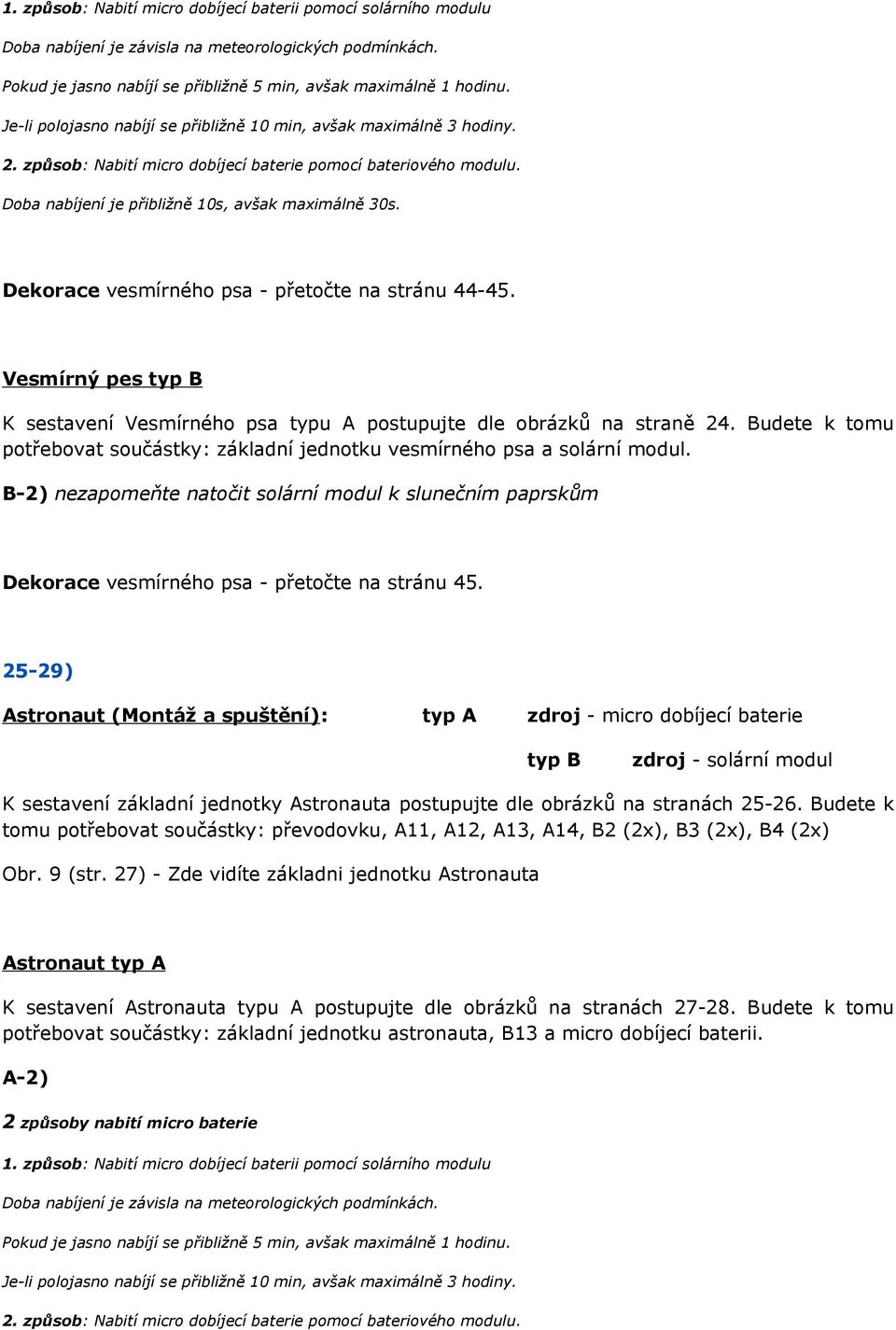

5 1. způsob: Nabití micro dobíjecí baterii pomocí solárního modulu Doba nabíjení je závisla na meteorologických podmínkách. Pokud je jasno nabíjí se přibližně 5 min, avšak maximálně 1 hodinu. Je-li polojasno nabíjí se přibližně 10 min, avšak maximálně 3 hodiny. 2. způsob: Nabití micro dobíjecí baterie pomocí bateriového modulu. Doba nabíjení je přibližně 10s, avšak maximálně 30s. Dekorace vesmírného psa - přetočte na stránu Vesmírný pes typ B K sestavení Vesmírného psa typu A postupujte dle obrázků na straně 24. Budete k tomu potřebovat součástky: základní jednotku vesmírného psa a solární modul. B-2) nezapomeňte natočit solární modul k slunečním paprskům Dekorace vesmírného psa - přetočte na stránu ) Astronaut (Montáž a spuštění): typ A zdroj - micro dobíjecí baterie typ B zdroj - solární modul K sestavení základní jednotky Astronauta postupujte dle obrázků na stranách Budete k tomu potřebovat součástky: převodovku, A11, A12, A13, A14, B2 (2x), B3 (2x), B4 (2x) Obr. 9 (str. 27) - Zde vidíte základni jednotku Astronauta Astronaut typ A K sestavení Astronauta typu A postupujte dle obrázků na stranách Budete k tomu potřebovat součástky: základní jednotku astronauta, B13 a micro dobíjecí baterii. A-2) 2 způsoby nabití micro baterie 1. způsob: Nabití micro dobíjecí baterii pomocí solárního modulu Doba nabíjení je závisla na meteorologických podmínkách. Pokud je jasno nabíjí se přibližně 5 min, avšak maximálně 1 hodinu. Je-li polojasno nabíjí se přibližně 10 min, avšak maximálně 3 hodiny. 2. způsob: Nabití micro dobíjecí baterie pomocí bateriového modulu.

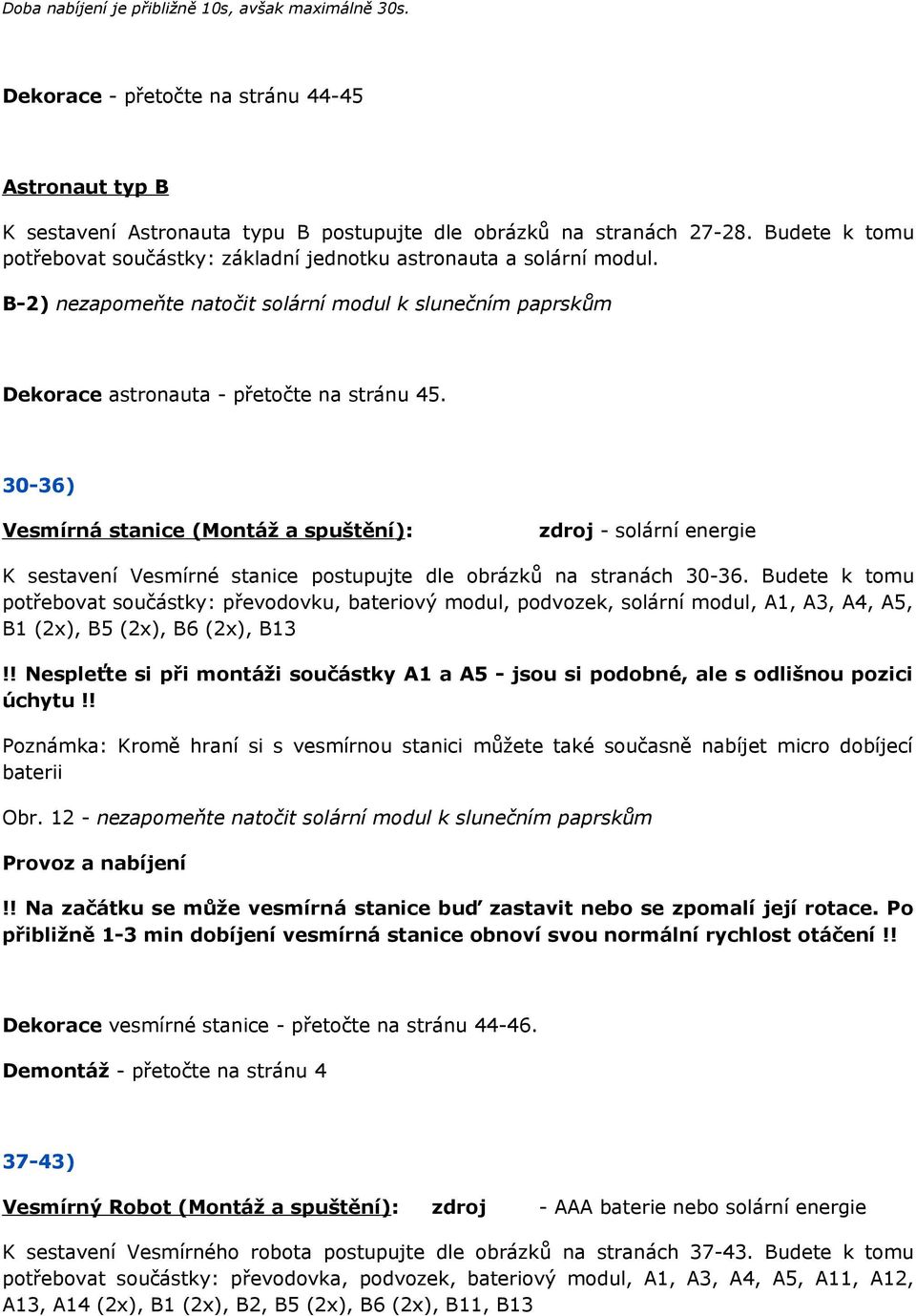

6 Doba nabíjení je přibližně 10s, avšak maximálně 30s. Dekorace - přetočte na stránu Astronaut typ B K sestavení Astronauta typu B postupujte dle obrázků na stranách Budete k tomu potřebovat součástky: základní jednotku astronauta a solární modul. B-2) nezapomeňte natočit solární modul k slunečním paprskům Dekorace astronauta - přetočte na stránu ) Vesmírná stanice (Montáž a spuštění): zdroj - solární energie K sestavení Vesmírné stanice postupujte dle obrázků na stranách Budete k tomu potřebovat součástky: převodovku, bateriový modul, podvozek, solární modul, A1, A3, A4, A5, B1 (2x), B5 (2x), B6 (2x), B13!! Nespleťte si při montáži součástky A1 a A5 - jsou si podobné, ale s odlišnou pozici úchytu!! Poznámka: Kromě hraní si s vesmírnou stanici můžete také současně nabíjet micro dobíjecí baterii Obr nezapomeňte natočit solární modul k slunečním paprskům Provoz a nabíjení!! Na začátku se může vesmírná stanice buď zastavit nebo se zpomalí její rotace. Po přibližně 1-3 min dobíjení vesmírná stanice obnoví svou normální rychlost otáčení!! Dekorace vesmírné stanice - přetočte na stránu Demontáž - přetočte na stránu ) Vesmírný Robot (Montáž a spuštění): zdroj - AAA baterie nebo solární energie K sestavení Vesmírného robota postupujte dle obrázků na stranách Budete k tomu potřebovat součástky: převodovka, podvozek, bateriový modul, A1, A3, A4, A5, A11, A12, A13, A14 (2x), B1 (2x), B2, B5 (2x), B6 (2x), B11, B13

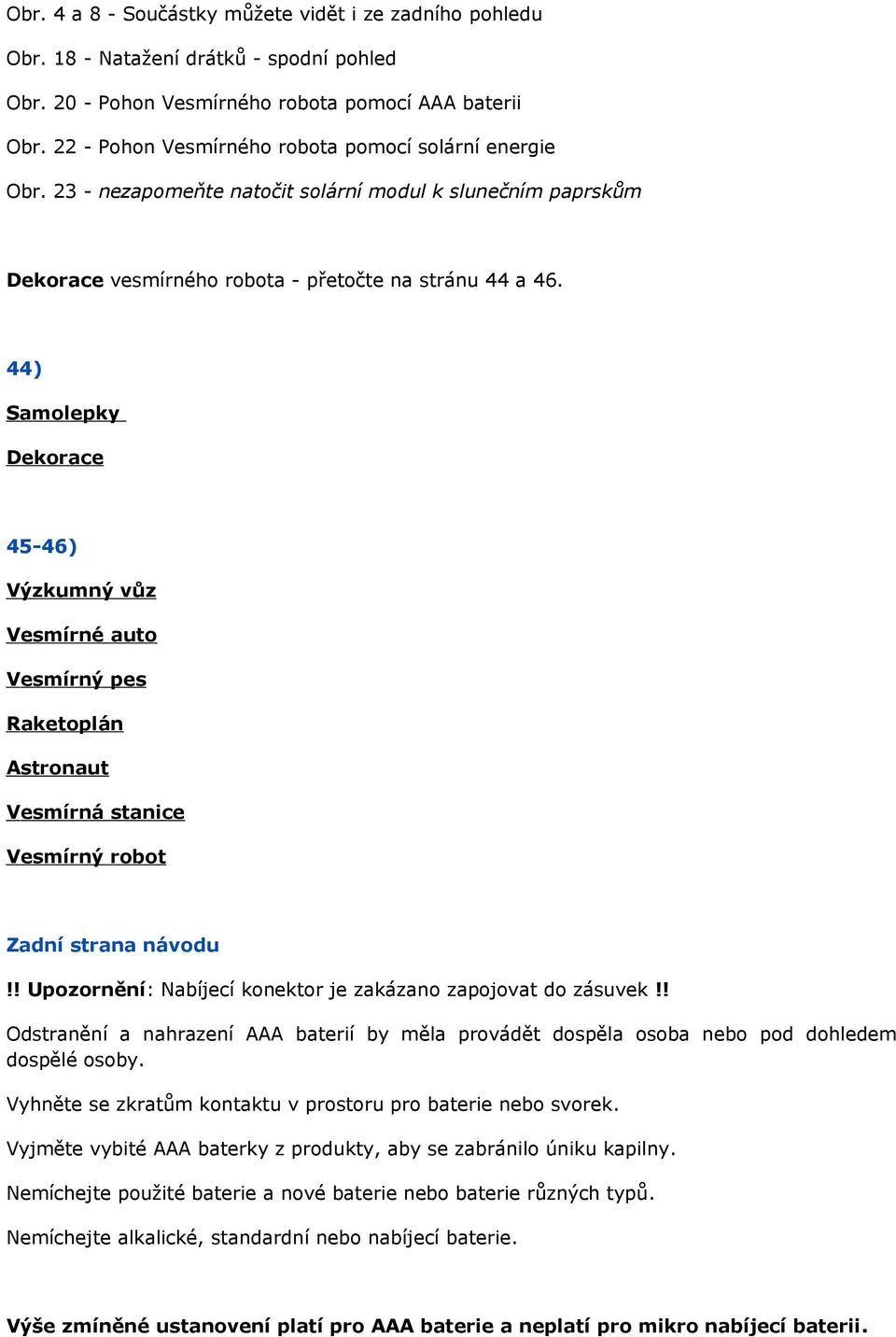

7 Obr. 4 a 8 - Součástky můžete vidět i ze zadního pohledu Obr Natažení drátků - spodní pohled Obr Pohon Vesmírného robota pomocí AAA baterii Obr Pohon Vesmírného robota pomocí solární energie Obr nezapomeňte natočit solární modul k slunečním paprskům Dekorace vesmírného robota - přetočte na stránu 44 a ) Samolepky Dekorace 45-46) Výzkumný vůz Vesmírné auto Vesmírný pes Raketoplán Astronaut Vesmírná stanice Vesmírný robot Zadní strana návodu!! Upozornění: Nabíjecí konektor je zakázano zapojovat do zásuvek!! Odstranění a nahrazení AAA baterií by měla provádět dospěla osoba nebo pod dohledem dospělé osoby. Vyhněte se zkratům kontaktu v prostoru pro baterie nebo svorek. Vyjměte vybité AAA baterky z produkty, aby se zabránilo úniku kapilny. Nemíchejte použité baterie a nové baterie nebo baterie různých typů. Nemíchejte alkalické, standardní nebo nabíjecí baterie. Výše zmíněné ustanovení platí pro AAA baterie a neplatí pro mikro nabíjecí baterii.

8 Specifikace se mohou změnit bez předchozího upozornění. Fotografie a ilustrace se mohou lišit od skutečného produktu. Vyrobeno v Číně.!! Upozornění: nebezpečí udušení - malé součástky, výrobek není určen pro děti do 3 let!!
