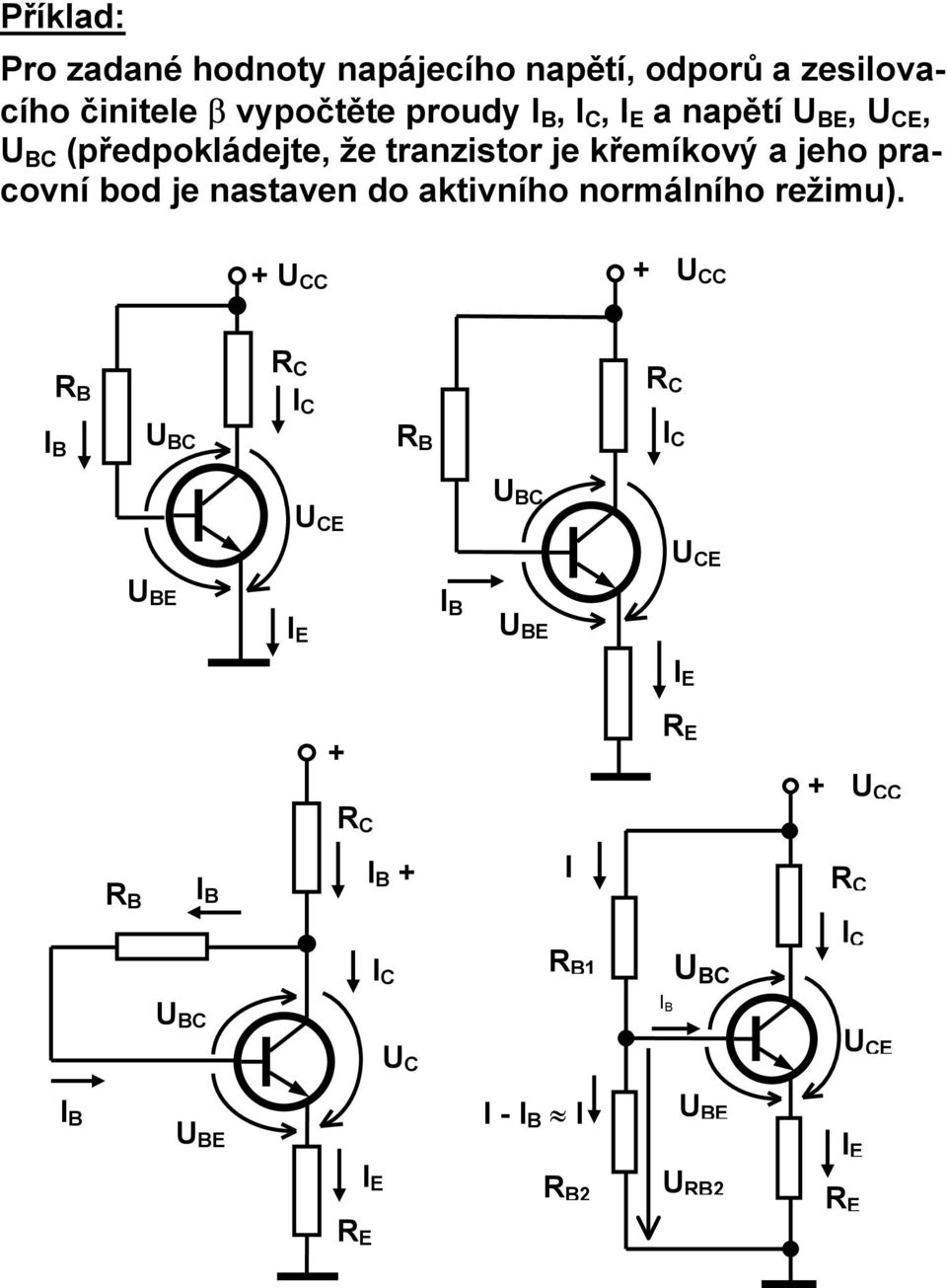

1 Pro zadané hodnoty napájecího napětí, odporů a zesilovacího činitele β vypočtěte proudy,, a napětí,, (předpokládejte, že tranzistor je křemíkový a jeho pracovní bod je nastaven do aktivního normálního režimu). IC + + I 1 U C I - I 2 U RB2

že tranzistor je křemíkový a jeho pracovní bod je nastaven

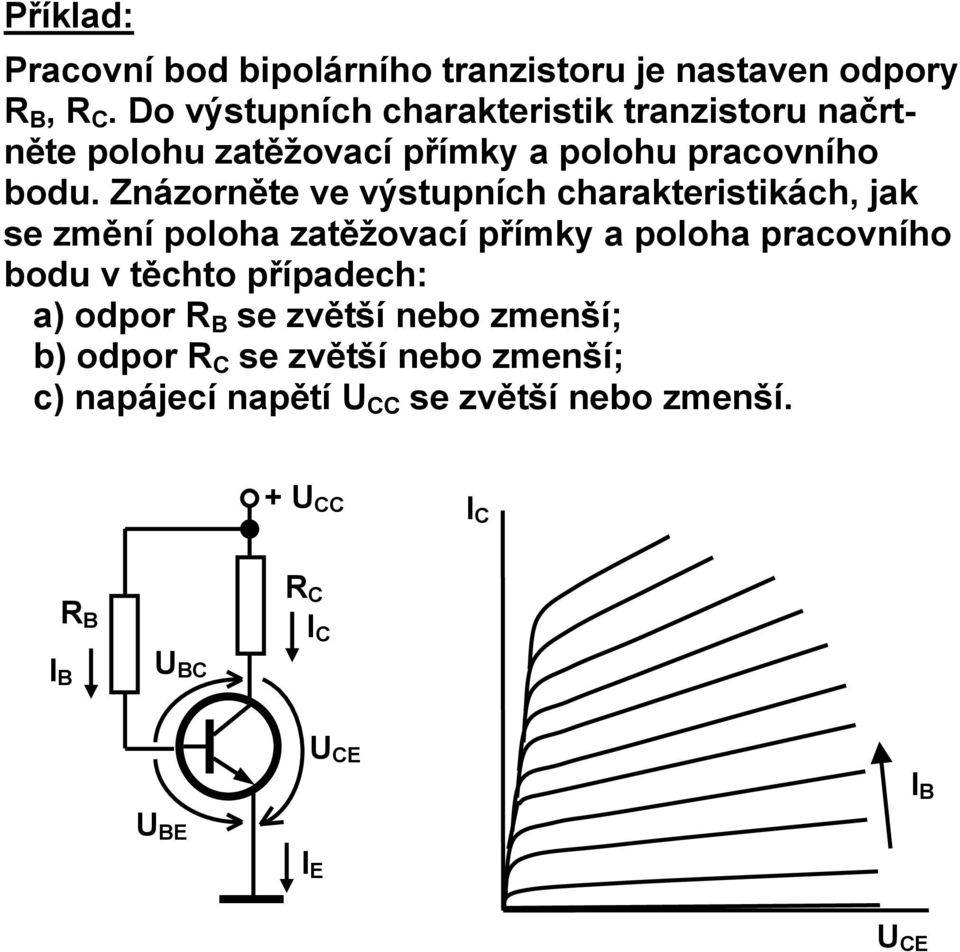

2 Pracovní bod bipolárního tranzistoru je nastaven odpory,. Do výstupních charakteristik tranzistoru načrtněte polohu zatěžovací přímky a polohu pracovního bodu. Znázorněte ve výstupních charakteristikách, jak se změní poloha zatěžovací přímky a poloha pracovního bodu v těchto případech: a) odpor se zvětší nebo zmenší; b) odpor se zvětší nebo zmenší; c) napájecí napětí U CC se zvětší nebo zmenší. IC

bodu. Znázorněte ve výstupních charakteristikách, jak se změní poloha zatěžovací přímky a poloha

3 Zesilovač s bipolárním tranzistorem je zapojen podle schématu na obrázku. a) Nakreslete linearizovaný ekvivalentní obvod zesilovače. b) Vypočtěte vstupní odpor zesilovače. c) Vypočtěte výstupní odpor zesilovače. d) Vypočtěte napěťový přenos zesilovače se zátěží a zesilovače naprázdno. e) Vypočtěte proudový přenos zesilovače se zátěží a zesilovače naprázdno. i 2 i 1 C E u 2

b) Vypočtěte vstupní odpor zesilovače. c) Vypočtěte výstupní odpor zesilovače.

4 Zesilovač s bipolárním tranzistorem je zapojen podle schématu na obrázku. a) Nakreslete linearizovaný ekvivalentní obvod zesilovače. b) Vypočtěte vstupní odpor zesilovače. c) Vypočtěte výstupní odpor zesilovače. d) Vypočtěte napěťový přenos zesilovače se zátěží a zesilovače naprázdno. e) Vypočtěte proudový přenos zesilovače se zátěží a zesilovače naprázdno. 1 i 2 i 1 2 C E u 2

5 Na obrázku je nakresleno schéma zapojení tzv. emitorového sledovače. a) Nakreslete linearizovaný ekvivalentní obvod emitorového sledovače. b) Vypočtěte vstupní odpor. c) Vypočtěte výstupní odpor. d) Vypočtěte napěťový přenos C V C V u 2

a) Nakreslete linearizovaný ekvivalentní obvod b)

6 Tranzistorový spínač v zapojení SE má řídicí signál = + 5 V (zapnuto) a = 0 V (vypnuto). Báze je připojena přes rezistor = 5,6 kω, odpor zátěže = 400 Ω. Jmenovité napětí na zátěži má být U Z = 15 V. Napětí na tranzistoru v sepnutém stavu (v režimu saturace) je = 0,7 V, = S = 1 V. a) Určete potřebné napájecí napětí U N. b) Vypočtěte proudy a napětí v obvodu ve stavu zapnuto a vypnuto:,,, U Z.. c) Určete potřebné parametry spínacího tranzistoru max, max, P Cmax, β. d) Nakreslete časové průběhy proudů a napětí,,, U Z.. Předpokládejte, že tranzistor je dostatečně rychlý, takže lze zanedbat přechodové jevy. + U N U Z = I Z

a) Určete potřebné napájecí napětí U N. b) Vypočtěte proudy a napětí v obvodu ve stavu zapnuto a vypnuto:,,, U Z.

7 Tranzistor v zapojení SE je spínán řídicím signálem = ± 3 V. Báze je připojena přes rezistor = 100 kω, odpor zátěže = 1 kω, napájecí napětí U N = 10 V. a) Vypočtěte proudy a napětí v obvodu ve stavu zapnuto a vypnuto:,,, U Z.. b) Nakreslete časové průběhy proudů a napětí,,, U Z.. Předpokládejte, že tranzistor je dostatečně rychlý, takže lze zanedbat přechodové jevy. c) V jakém režimu pracuje sepnutý tranzistor? Příklad: Tranzistor v zapojení SE je spínán řídicím signálem = ± 1 V nebo signálem = ± 5 V. Báze je připojena přes rezistor = 5,6 kω, odpor zátěže = 0,4 kω, napájecí napětí U N = 16 V. Napětí na tranzistoru v sepnutém stavu (v režimu saturace) je = 0,7 V, = S = 1 V. a) Vypočtěte proudy a napětí v obvodu ve stavu zapnuto a vypnuto,,, U Z. pro obě řídicí napětí. b) V jakém režimu pracuje sepnutý tranzistor při = ± 1 V a při = ± 5 V?

. Předpokládejte, že tranzistor je dostatečně rychlý, takže lze zanedbat přechodové jevy. c) V jakém režimu pracuje sepnutý tranzistor?

8 Pracovní bod tranzistoru zapojeného jako proudový zdroj je stabilizován referenční diodou. Určete pracovní bod tranzistoru a proud procházející diodou. I U Z I D

9 Dvojice bipolárních tranzistorů je zapojena jako tzv. proudové zrcadlo (zdroj proudu). Vypočtěte poměr proudů I 2 /I 1 řízení + U 1 R + U 2 I 2 odebíraný proud I zátěž U EB1 2 U EB U 1 + U 2 řízení I I 2 odebíraný proud zátěž U EB1 2 U EB2 1 R 1 R 2 2
