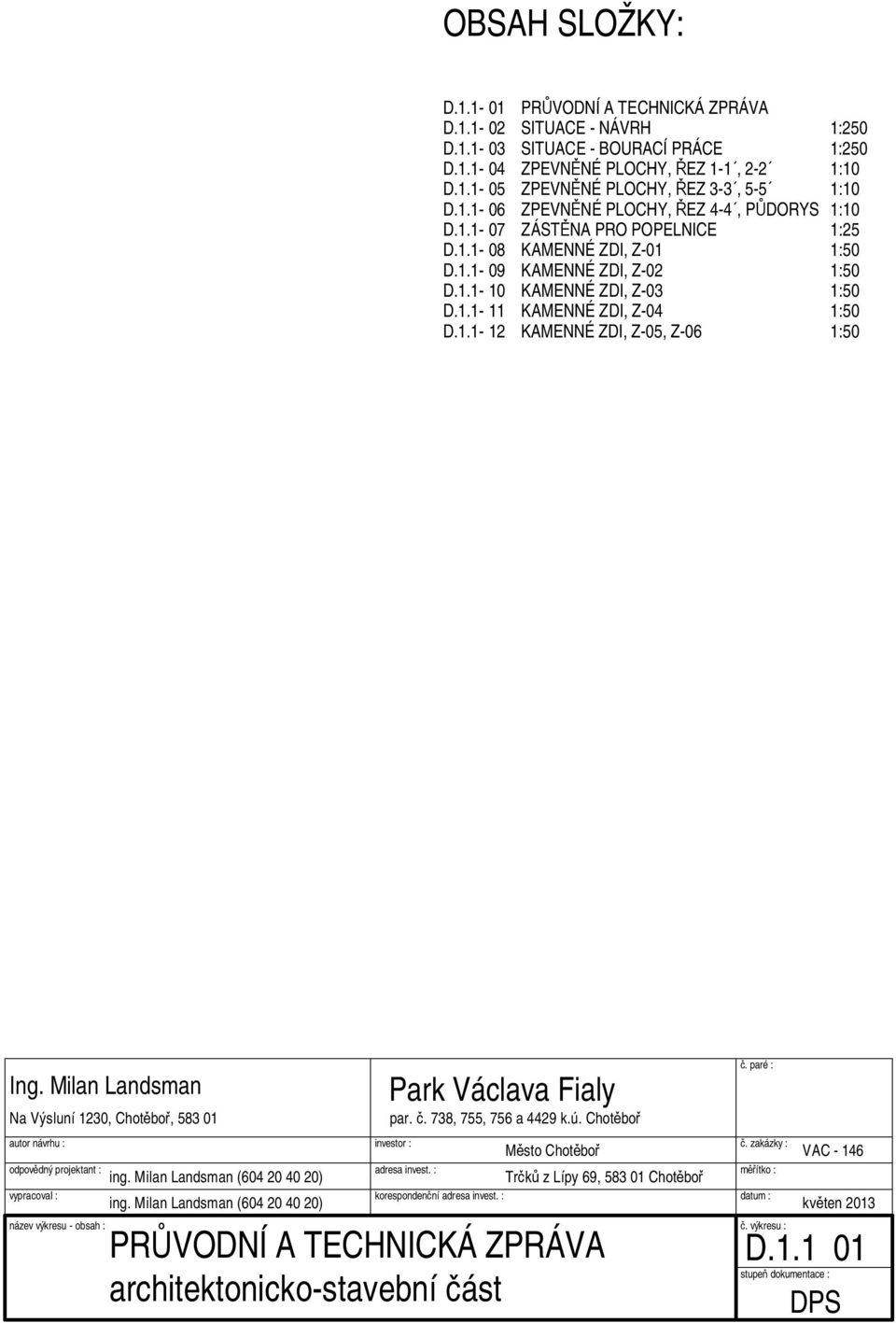

1 OBSAH SLOŽKY: PRŮVODNÍ A TECHNICKÁ ZPRÁVA SITUACE - NÁVRH SITUACE - BOURACÍ PRÁCE ZPEVNĚNÉ PLOCHY, ŘEZ 1-1, 2-2 ZPEVNĚNÉ PLOCHY, ŘEZ 3-3, 5-5 ZPEVNĚNÉ PLOCHY, ŘEZ 4-4, PŮDORYS ZÁSTĚNA PRO POPELNICE KAMENNÉ ZDI, Z-01 KAMENNÉ ZDI, Z-02 KAMENNÉ ZDI, Z-03 KAMENNÉ ZDI, Z-04 KAMENNÉ ZDI, Z-05, Z-06 1:250 1:250 1:10 1:10 1:10 1:25 korespondenční PRŮVODNÍ A TECHNICKÁ ZPRÁVA 01

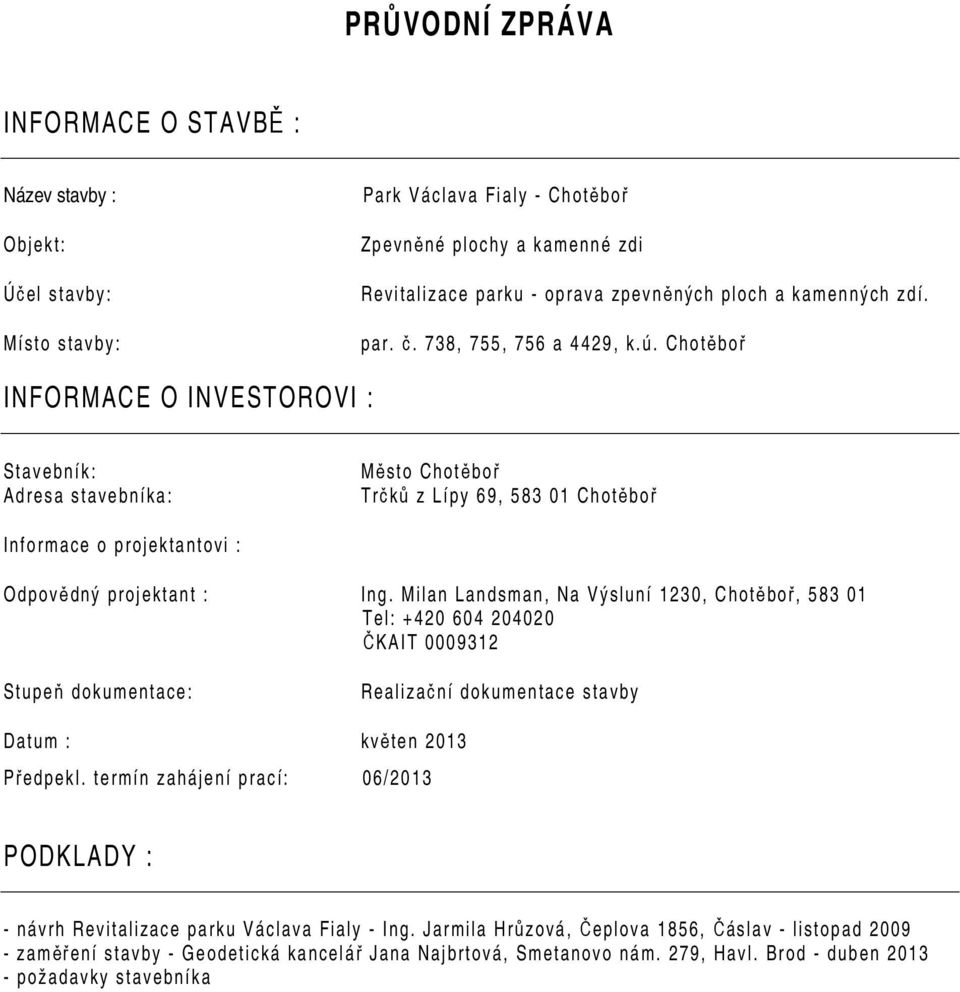

2 PRŮVODNÍ ZPRÁVA INFORMACE O STAVBĚ : Název stavby : Objekt: Účel stavby: Místo stavby: - Chotěboř Zpevněné plochy a kamenné zdi Revitalizace parku - oprava zpevněných ploch a kamenných zdí. par. č. 738, 755, 756 a 4429, k.ú. Chotěboř INFORMACE O INVESTOROVI : Stavebník: Adresa stavebníka: Informace o projektantovi : Odpovědný projektant :, Tel: ČKAIT Stupeň dokumentace: Realizační dokumentace stavby Datum : Předpekl. termín zahájení prací: 06/2013 PODKLADY : - návrh Revitalizace parku Václava Fialy - Ing. Jarmila Hrůzová, Čeplova 1856, Čáslav - listopad zaměření stavby - Geodetická kancelář Jana Najbrtová, Smetanovo nám. 279, Havl. Brod - duben požadavky stavebníka

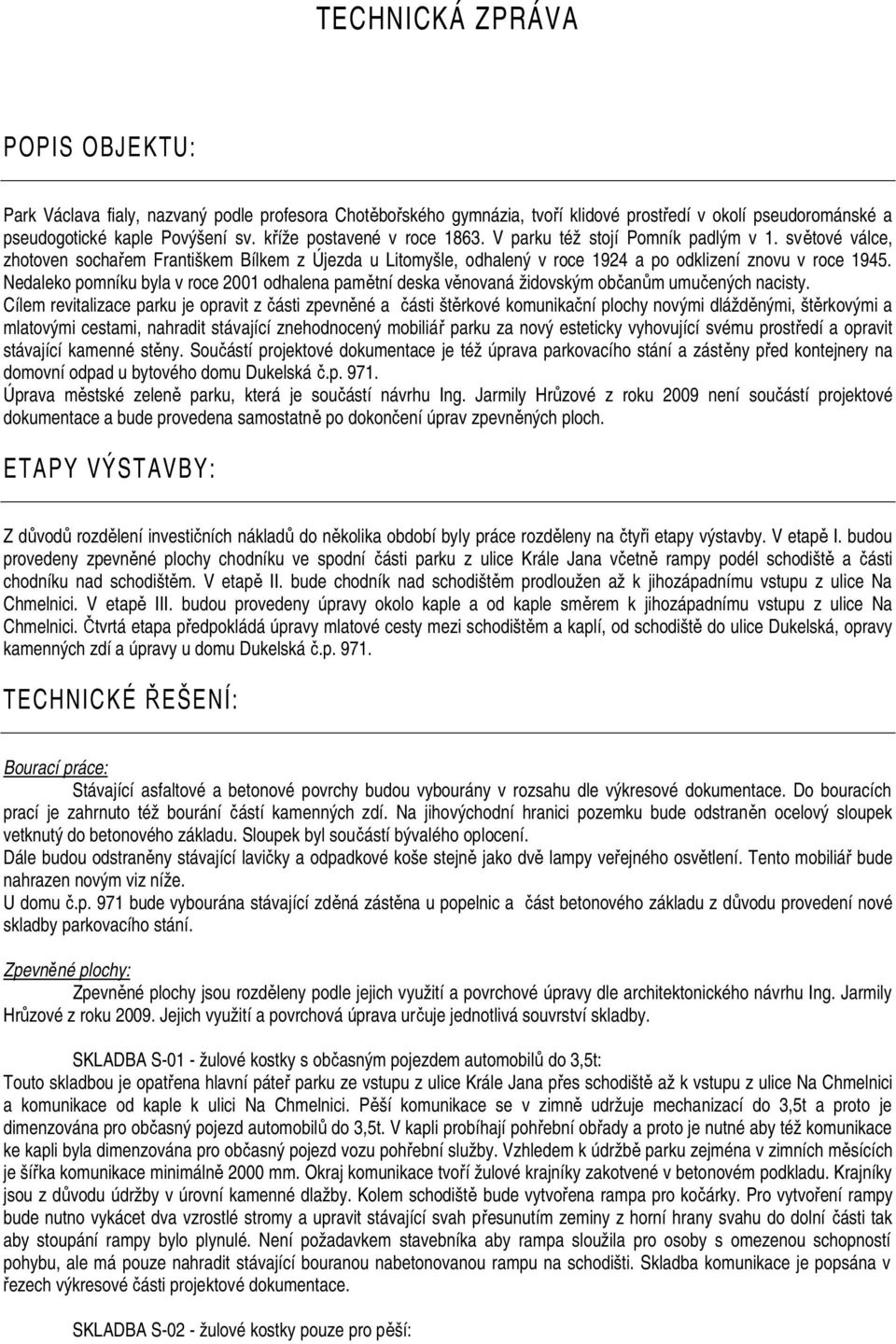

3 TECHNICKÁ ZPRÁVA POPIS OBJEKTU: Park Václava fialy, nazvaný podle profesora Chotěbořského gymnázia, tvoří klidové prostředí v okolí pseudorománské a pseudogotické kaple Povýšení sv. kříže postavené v roce V parku též stojí Pomník padlým v 1. světové válce, zhotoven sochařem Františkem Bílkem z Újezda u Litomyšle, odhalený v roce 1924 a po odklizení znovu v roce Nedaleko pomníku byla v roce 2001 odhalena pamětní deska věnovaná židovským občanům umučených nacisty. Cílem revitalizace parku je opravit z části zpevněné a části štěrkové komunikační plochy novými dlážděnými, štěrkovými a mlatovými cestami, nahradit stávající znehodnocený mobiliář parku za nový esteticky vyhovující svému prostředí a opravit stávající kamenné stěny. Součástí projektové dokumentace je též úprava parkovacího stání a zástěny před kontejnery na domovní odpad u bytového domu Dukelská č.p Úprava městské zeleně parku, která je součástí návrhu Ing. Jarmily Hrůzové z roku 2009 není součástí projektové dokumentace a bude provedena samostatně po dokončení úprav zpevněných ploch. ETAPY VÝSTAVBY: Z důvodů rozdělení investičních nákladů do několika období byly práce rozděleny na čtyři etapy výstavby. V etapě I. budou provedeny zpevněné plochy chodníku ve spodní části parku z ulice Krále Jana včetně rampy podél schodiště a části chodníku nad schodištěm. V etapě II. bude chodník nad schodištěm prodloužen až k jihozápadnímu vstupu z ulice Na Chmelnici. V etapě III. budou provedeny úpravy okolo kaple a od kaple směrem k jihozápadnímu vstupu z ulice Na Chmelnici. Čtvrtá etapa předpokládá úpravy mlatové cesty mezi schodištěm a kaplí, od schodiště do ulice Dukelská, opravy kamenných zdí a úpravy u domu Dukelská č.p TECHNICKÉ ŘEŠENÍ: Bourací práce: Stávající asfaltové a betonové povrchy budou vybourány v rozsahu dle výkresové dokumentace. Do bouracích prací je zahrnuto též bourání částí kamenných zdí. Na jihovýchodní hranici pozemku bude odstraněn ocelový sloupek vetknutý do betonového základu. Sloupek byl součástí bývalého oplocení. Dále budou odstraněny stávající lavičky a odpadkové koše stejně jako dvě lampy veřejného osvětlení. Tento mobiliář bude nahrazen novým viz níže. U domu č.p. 971 bude vybourána stávající zděná zástěna u popelnic a část betonového základu z důvodu provedení nové skladby parkovacího stání. Zpevněné plochy: Zpevněné plochy jsou rozděleny podle jejich využití a povrchové úpravy dle architektonického návrhu Ing. Jarmily Hrůzové z roku Jejich využití a povrchová úprava určuje jednotlivá souvrství skladby. SKLADBA S-01 - žulové kostky s občasným pojezdem automobilů do 3,5t: Touto skladbou je opatřena hlavní páteř parku ze vstupu z ulice Krále Jana přes schodiště až k vstupu z ulice Na Chmelnici a komunikace od kaple k ulici Na Chmelnici. Pěší komunikace se v zimně udržuje mechanizací do 3,5t a proto je dimenzována pro občasný pojezd automobilů do 3,5t. V kapli probíhají pohřební obřady a proto je nutné aby též komunikace ke kapli byla dimenzována pro občasný pojezd vozu pohřební služby. Vzhledem k údržbě parku zejména v zimních měsících je šířka komunikace minimálně 2000 mm. Okraj komunikace tvoří žulové krajníky zakotvené v betonovém podkladu. Krajníky jsou z důvodu údržby v úrovní kamenné dlažby. Kolem schodiště bude vytvořena rampa pro kočárky. Pro vytvoření rampy bude nutno vykácet dva vzrostlé stromy a upravit stávající svah přesunutím zeminy z horní hrany svahu do dolní části tak aby stoupání rampy bylo plynulé. Není požadavkem stavebníka aby rampa sloužila pro osoby s omezenou schopností pohybu, ale má pouze nahradit stávající bouranou nabetonovanou rampu na schodišti. Skladba komunikace je popsána v řezech výkresové části projektové dokumentace. SKLADBA S-02 - žulové kostky pouze pro pěší:

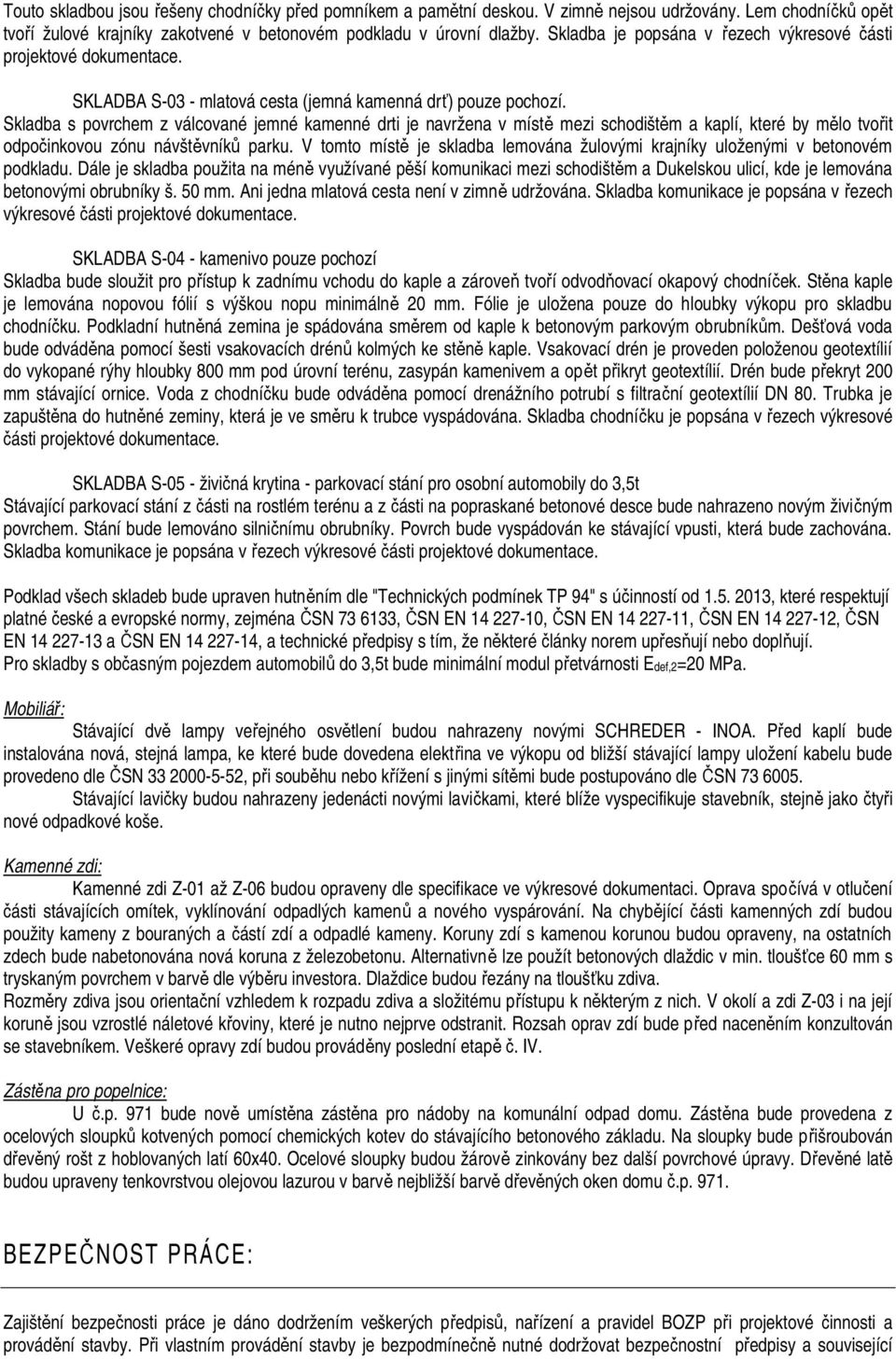

4 Touto skladbou jsou řešeny chodníčky před pomníkem a pamětní deskou. V zimně nejsou udržovány. Lem chodníčků opět tvoří žulové krajníky zakotvené v betonovém podkladu v úrovní dlažby. Skladba je popsána v řezech výkresové části projektové dokumentace. SKLADBA S-03 - mlatová cesta (jemná kamenná drť) pouze pochozí. Skladba s povrchem z válcované jemné kamenné drti je navržena v místě mezi schodištěm a kaplí, které by mělo tvořit odpočinkovou zónu návštěvníků parku. V tomto místě je skladba lemována žulovými krajníky uloženými v betonovém podkladu. Dále je skladba použita na méně využívané pěší komunikaci mezi schodištěm a Dukelskou ulicí, kde je lemována betonovými obrubníky š. 50 mm. Ani jedna mlatová cesta není v zimně udržována. Skladba komunikace je popsána v řezech výkresové části projektové dokumentace. SKLADBA S-04 - kamenivo pouze pochozí Skladba bude sloužit pro přístup k zadnímu vchodu do kaple a zároveň tvoří odvodňovací okapový chodníček. Stěna kaple je lemována nopovou fólií s výškou nopu minimálně 20 mm. Fólie je uložena pouze do hloubky výkopu pro skladbu chodníčku. Podkladní hutněná zemina je spádována směrem od kaple k betonovým parkovým obrubníkům. Dešťová voda bude odváděna pomocí šesti vsakovacích drénů kolmých ke stěně kaple. Vsakovací drén je proveden položenou geotextílií do vykopané rýhy hloubky 800 mm pod úrovní terénu, zasypán kamenivem a opět přikryt geotextílií. Drén bude překryt 200 mm stávající ornice. Voda z chodníčku bude odváděna pomocí drenážního potrubí s filtrační geotextílií DN 80. Trubka je zapuštěna do hutněné zeminy, která je ve směru k trubce vyspádována. Skladba chodníčku je popsána v řezech výkresové části projektové dokumentace. SKLADBA S-05 - živičná krytina - parkovací stání pro osobní automobily do 3,5t Stávající parkovací stání z části na rostlém terénu a z části na popraskané betonové desce bude nahrazeno novým živičným povrchem. Stání bude lemováno silničnímu obrubníky. Povrch bude vyspádován ke stávající vpusti, která bude zachována. Skladba komunikace je popsána v řezech výkresové části projektové dokumentace. Podklad všech skladeb bude upraven hutněním dle "Technických podmínek TP 94" s účinností od , které respektují platné české a evropské normy, zejména ČSN , ČSN EN , ČSN EN , ČSN EN , ČSN EN a ČSN EN , a technické předpisy s tím, že některé články norem upřesňují nebo doplňují. Pro skladby s občasným pojezdem automobilů do 3,5t bude minimální modul přetvárnosti Edef,2=20 MPa. Mobiliář: Stávající dvě lampy veřejného osvětlení budou nahrazeny novými SCHREDER - INOA. Před kaplí bude instalována nová, stejná lampa, ke které bude dovedena elektřina ve výkopu od bližší stávající lampy uložení kabelu bude provedeno dle ČSN , při souběhu nebo křížení s jinými sítěmi bude postupováno dle ČSN Stávající lavičky budou nahrazeny jedenácti novými lavičkami, které blíže vyspecifikuje stavebník, stejně jako čtyři nové odpadkové koše. Kamenné zdi: Kamenné zdi Z-01 až Z-06 budou opraveny dle specifikace ve výkresové dokumentaci. Oprava spočívá v otlučení části stávajících omítek, vyklínování odpadlých kamenů a nového vyspárování. Na chybějící části kamenných zdí budou použity kameny z bouraných a částí zdí a odpadlé kameny. Koruny zdí s kamenou korunou budou opraveny, na ostatních zdech bude nabetonována nová koruna z železobetonu. Alternativně lze použít betonových dlaždic v min. tloušťce 60 mm s tryskaným povrchem v barvě dle výběru investora. Dlaždice budou řezány na tloušťku zdiva. Rozměry zdiva jsou orientační vzhledem k rozpadu zdiva a složitému přístupu k některým z nich. V okolí a zdi Z-03 i na její koruně jsou vzrostlé náletové křoviny, které je nutno nejprve odstranit. Rozsah oprav zdí bude před naceněním konzultován se stavebníkem. Veškeré opravy zdí budou prováděny poslední etapě č. IV. Zástěna pro popelnice: U č.p. 971 bude nově umístěna zástěna pro nádoby na komunální odpad domu. Zástěna bude provedena z ocelových sloupků kotvených pomocí chemických kotev do stávajícího betonového základu. Na sloupky bude přišroubován dřevěný rošt z hoblovaných latí 60x40. Ocelové sloupky budou žárově zinkovány bez další povrchové úpravy. Dřevěné latě budou upraveny tenkovrstvou olejovou lazurou v barvě nejbližší barvě dřevěných oken domu č.p BEZPEČNOST PRÁCE: Zajištění bezpečnosti práce je dáno dodržením veškerých předpisů, nařízení a pravidel BOZP při projektové činnosti a provádění stavby. Při vlastním provádění stavby je bezpodmínečně nutné dodržovat bezpečnostní předpisy a související

5 normy, související směrnice, vyhlášky, výnosy, ustanovení, zákony a nařízení, která svým smyslem odpovídají charakteru prováděných prací podle tohoto projektu. Realizaci bude provádět odborná firma s příslušným oprávněním, s odpovídajícím předmětem podnikání za stálého dozoru jejího odpovědného pracovníka. Stavební firma bude řádně pojištěna na škody způsobené jejím vlastním zaviněním a současně bude v průběhu stavby tato stavba pojištěna (živelné pohromy, krádež, ). Pracovníci na stavbě budou poučeni o BOZ, zahraniční pracovníci budou mít platné pracovní povolení. Kvalifikované práce budou provádět pracovníci s patřičnou atestací, nebo proškolením. Stavěná část bude vždy řádně označena a zabezpečena proti vstupu nepovolaných osob. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ: Z hlediska odpadového hospodářství bude během realizace přístavby stavební odpad odvážen na řízenou skládku dodavatelem. O uložení odpadů budou pořízeny a zachovány doklady. Zemina vytěžená při výkopových pracích bude použita na úpravu okolního terénu na pozemku stavebníka, případný přebytek bude odvezen dodavatelem na skládku. Práce na sadových úpravách nejsou součástí projektové dokumentace a budou prováděny po dokončení úprav zpevněných ploch. V rámci stavby budou pouze odstraněny dva vzrostlé stromy v místě budoucí rampy pro kočárky a náletová zeleň u kamenné zdi Z-03. Dodavatel bude dbát na ochranu kořenů stávajících stromů zejména u vstupní části z ulice Krále Jana a při výkopových pracích vsakovacích drénů okolo kaple. Případné konflikty se zelení budou konzultovány se zástupcem stavebníka a se zástupcem Odboru životního prostředí Městského úřadu v Chotěboři. SOUVISEJÍCÍ NORMY A PŘEDPISY: - stavební zákon včetně prováděcích předpisů - příslušné ČSN a EN - technické podmínky TP 94 a TP 170

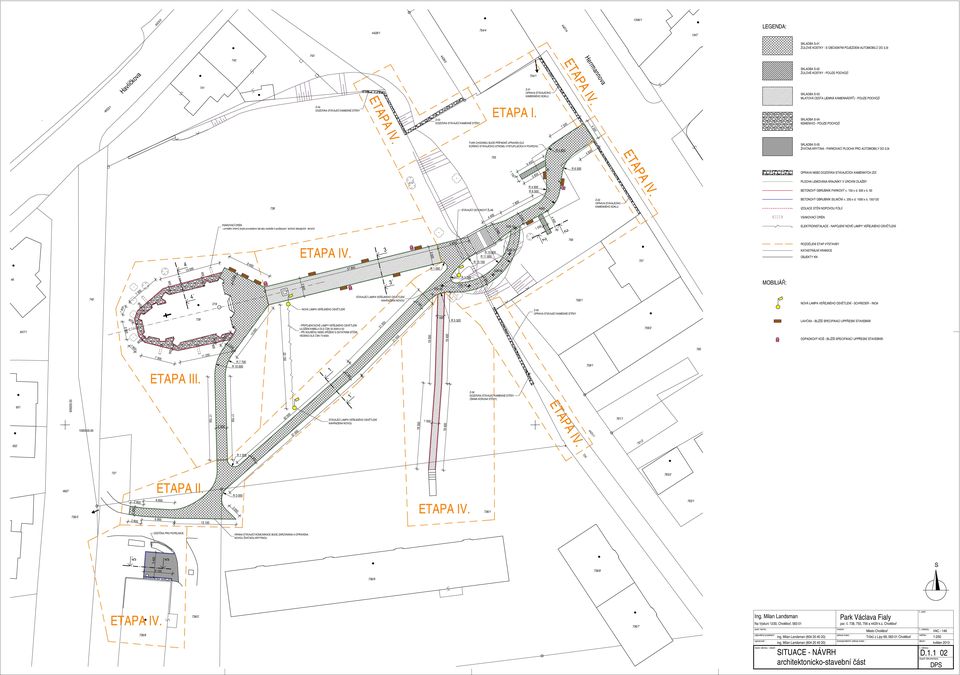

6 4425/5 4428/1 754/4 4487/4 1346/ LEGENDA: SKLADBA S-01 ŽULOVÉ KOSTKY - S OBČASNÝM POJEZDEM AUTOMOBILŮ DO 3,5t /3 Herrmannova Havlíčkova /1 Z-01 OPRAVA STÁVAJÍCÍHO KAMENNÉHO SOKLU SKLADBA S-02 ŽULOVÉ KOSTKY - POUZE POCHOZÍ SKLADBA S-03 MLATOVÁ CESTA (JEMNÁ KAMENNÁDRŤ) - POUZE POCHOZÍ 4653/1 Z-04 DOZDÍVKA STÁVAJÍCÍ KAMENNÉ STĚNY Z-03 DOZDÍVKA STÁVAJÍCÍ KAMENNÉ STĚNY ETAPA I SKLADBA S-04 KEMENIVO - POUZE POCHOZÍ TVAR CHODNÍKU BUDE PŘÍPADNĚ UPRAVEN DLE KOŘENŮ STÁVAJÍCÍHO STROMU VYSTUPUJÍCÍCH K POVRCHU R R SKLADBA S-05 ŽIVIČNÁ KRYTINA - PARKOVACÍ PLOCHA PRO AUTOMOBILY DO 3,5t OPRAVA NEBO DOZDÍVKA STÁVAJÍCÍCH KAMENNÝCH ZDÍ PLOCHA LEMOVÁNA KRAJNÍKY V ÚROVNI DLAŽBY R R BETONOVÝ OBRUBNÍK PARKOVÝ v. 150 x d. 500 x š STÁVAJÍCÍ ODTOKOVÝ ŽLAB Z-02 OPRAVA STÁVAJÍCÍHO KAMENNÉHO SOKLU BETONOVÝ OBRUBNÍK SILNIČNÍ v. 250 x d x š. 150/120 IZOLACE STĚN NOPOVOU FÓLIÍ VSAKOVACÍ DRÉN VSAKOVACÍ DRÉN - umístění drénů bude provedeno tak aby nedošlo k poškození kořenů stávajících stromů ELEKTROINSTALACE - NAPOJENÍ NOVÉ LAMPY VEŘEJNÉHO OSVĚTLENÍ R R R R ROZDĚLENÍ ETAP VÝSTAVBY KATASTRÁLNÍ HRANICE OBJEKTY KN STÁVAJÍCÍ LAMPA VEŘEJNÉHO OSVĚTLENÍ NAHRAZENA NOVOU R /1 MOBILIÁŘ: NOVÁ LAMPA VEŘEJNÉHO OSVĚTLENÍ - SCHREDER - INOA 647/ NOVÁ LAMPA VEŘEJNÉHO OSVĚTLENÍ - PŘIPOJENÍ NOVÉ LAMPY VEŘEJNÉHO OSVĚTLENÍ ULOŽENÍ KABELU DLE ČSN PŘI SOUBĚHU NEBO KŘÍŽENÍ S OSTATNÍMI SÍTĚMI VEDENO DLE ČSN R Z-05 OPRAVA STÁVAJÍCÍ KAMENNÉ STĚNY 759/2 LAVIČKA - BLIŽŠÍ SPECIFIKACI UPPŘESNÍ STAVEBNÍK ODPADKOVÝ KOŠ - BLIŽŠÍ SPECIFIKACI UPPŘESNÍ STAVEBNÍK ETAPA III R R / STÁVAJÍCÍ LAMPA VEŘEJNÉHO OSVĚTLENÍ NAHRAZENA NOVOU Z-06 DOZDÍVKA STÁVAJÍCÍ KAMENNÉ STĚNY (ŠIKMÁ KORUNA STĚNY) 4431/1 761/ /2 R / ETAPA II R /1 763/2 763/1 ZÁSTĚNA PRO POPELNICE HRANA STÁVAJÍCÍ KOMUNIKACE BUDE ZAROVNÁNA A OPRAVENA NOVOU ŽIVIČNOU KRYTINOU /8 S 736/9 736/6 736/2 736/7 korespondenční SITUACE - NÁVRH 1:250 02

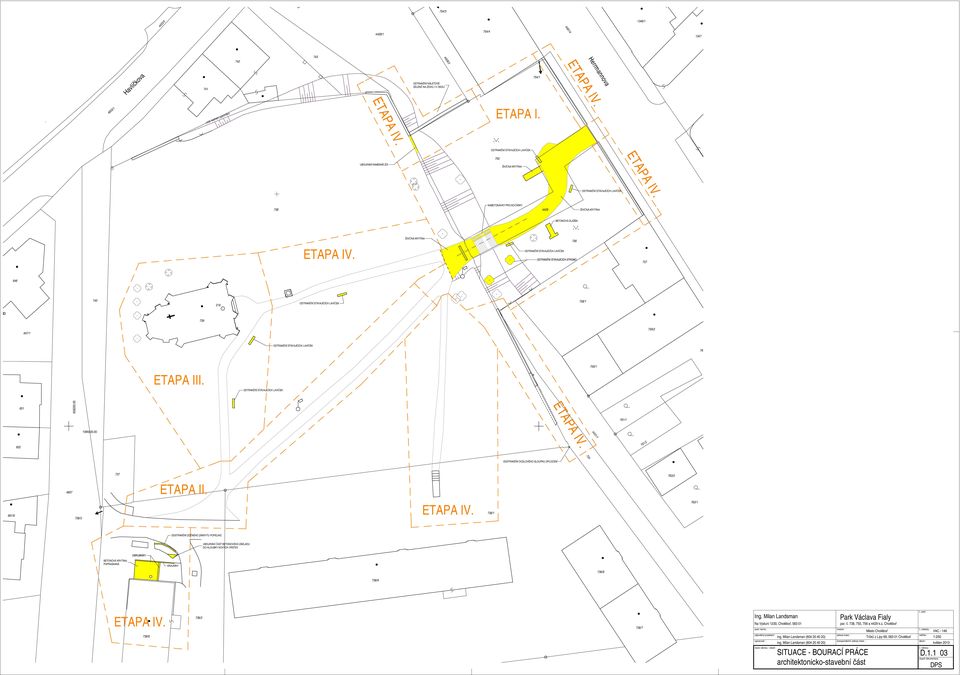

7 /3 4425/5 1346/1 4487/4 4428/1 754/ /3 Herrmannova Havlíčkova 741 ODTRANĚNÍ NÁLETOVÉ ZELENĚ NA ZDIVU I V OKOLÍ 754/1 4653/1 vrch kamen.zpevnění ETAPA I. ODTRANĚNÍ STÁVAJÍCÍCH LAVIČEK 755 UBOURÁNÍ KAMENNÉ ZDI ŽIVIČNÁ KRYTINA ODTRANĚNÍ STÁVAJÍCÍCH LAVIČEK 738 NABETONÁVKY PRO KOČÁRKY 4429 ŽIVIČNÁ KRYTINA BETONOVÁ DLAŽBA ŽIVIČNÁ KRYTINA ODTRANĚNÍ STÁVAJÍCÍCH LAVIČEK 756 ODTRANĚNÍ STÁVAJÍCÍCH STROMŮ ODTRANĚNÍ STÁVAJÍCÍCH LAVIČEK 758/ /1 759/2 ODTRANĚNÍ STÁVAJÍCÍCH LAVIČEK 76 ETAPA III. ODTRANĚNÍ STÁVAJÍCÍCH LAVIČEK 759/ / / /2 ODSTRANĚNÍ OCELOVÉHO SLOUPKU OPLOCENÍ ETAPA II. 763/2 661/8 736/3 736/1 763/1 ODSTRANĚNÍ ZDĚNÉHO ZÁKRYTU POPELNIC UBOURÁNÍ ČÁST BETONOVÉHO ZÁKLADU DO HLOUBKY NOVÝCH VRSTEV OBRUBNÍKY BETONOVÁ KRYTINA POPRASKANÁ KRAJNÍKY 736/8 736/9 736/6 736/2 736/7 korespondenční SITUACE - BOURACÍ PRÁCE 1:250 03

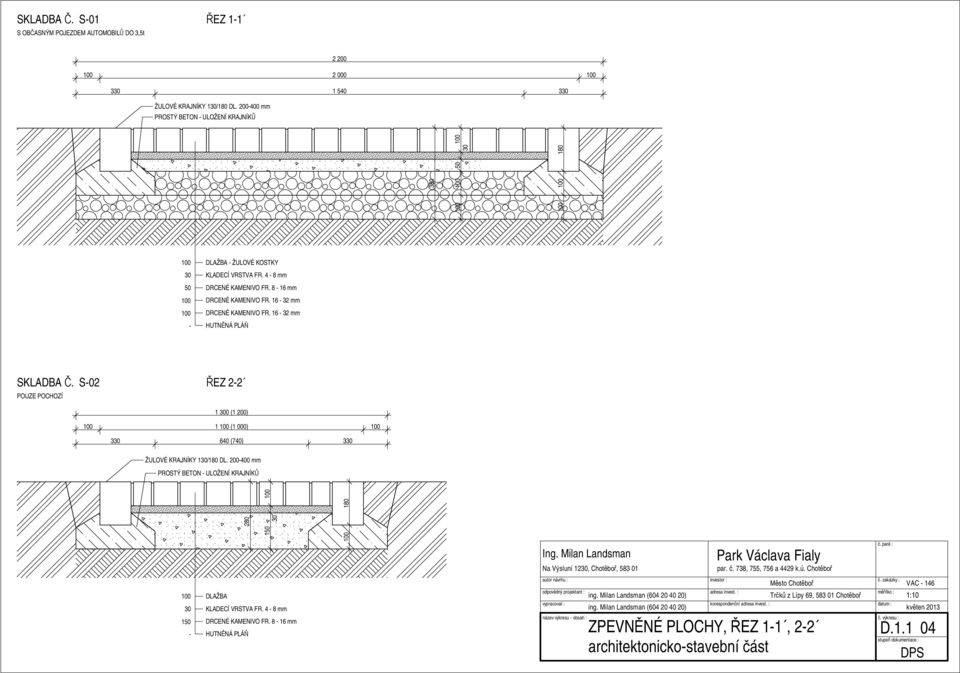

8 SKLADBA Č. S-01 S OBČASNÝM POJEZDEM AUTOMOBILŮ DO 3,5t ŘEZ ŽULOVÉ KRAJNÍKY 130/180 DL mm PROSTÝ BETON - ULOŽENÍ KRAJNÍKŮ DLAŽBA - ŽULOVÉ KOSTKY KLADECÍ VRSTVA FR. 4-8 mm DRCENÉ KAMENIVO FR mm DRCENÉ KAMENIVO FR mm DRCENÉ KAMENIVO FR mm HUTNĚNÁ PLÁŇ SKLADBA Č. S-02 POUZE POCHOZÍ ŘEZ (1 200) (1 000) (740) 330 ŽULOVÉ KRAJNÍKY 130/180 DL mm PROSTÝ BETON - ULOŽENÍ KRAJNÍKŮ DLAŽBA KLADECÍ VRSTVA FR. 4-8 mm DRCENÉ KAMENIVO FR mm HUTNĚNÁ PLÁŇ korespondenční ZPEVNĚNÉ PLOCHY, ŘEZ 1-1, 2-2 1:10 04

9 SKLADBA Č. S-03 MLATOVÁ CESTA - POUZE POCHOZÍ ŘEZ BETONOVÝ OBRUBNÍK - PARKOVÝ 50/150 DL. 500 mm PROSTÝ BETON - ULOŽENÍ OBRUBNÍKŮ DRCENÉ KAMENIVO FR. 0-4 mm (VÁLVOCÁNO) 40 KAMENIVO FR mm (VIBROVÁNO) 120 ŠTĚRKODRŤ 4-32 mm - HUTNĚNÁ PLÁŇ SKLADBA Č. S-05 PARKOVACÍ PLOCHA PRO AUTOMOBILY DO 3,5t ŘEZ ASFALTOVÝ BETON, STŘEDNĚZRNNÝ POSTŘIK SPOJOVACÍ, ASFALTOVÝ PS; A (0,3 kg/m2) OBALOVANÉ KAMENIVO ACL16 POSTŘIK INFILTRAČNÍ, ASFALTOVÝ PI; A (0,6 kg/m2) ŠTĚRKODRŤ (0-63) ŠTĚRKODRŤ (0-63) HUTNĚNÁ PLÁŇ BETONOVÝ OBRUBNÍK - SILNIČNÍ v. 250 x d x š. 150/120 korespondenční ZPEVNĚNÉ PLOCHY, ŘEZ 3-3, 5-5 1:10 05

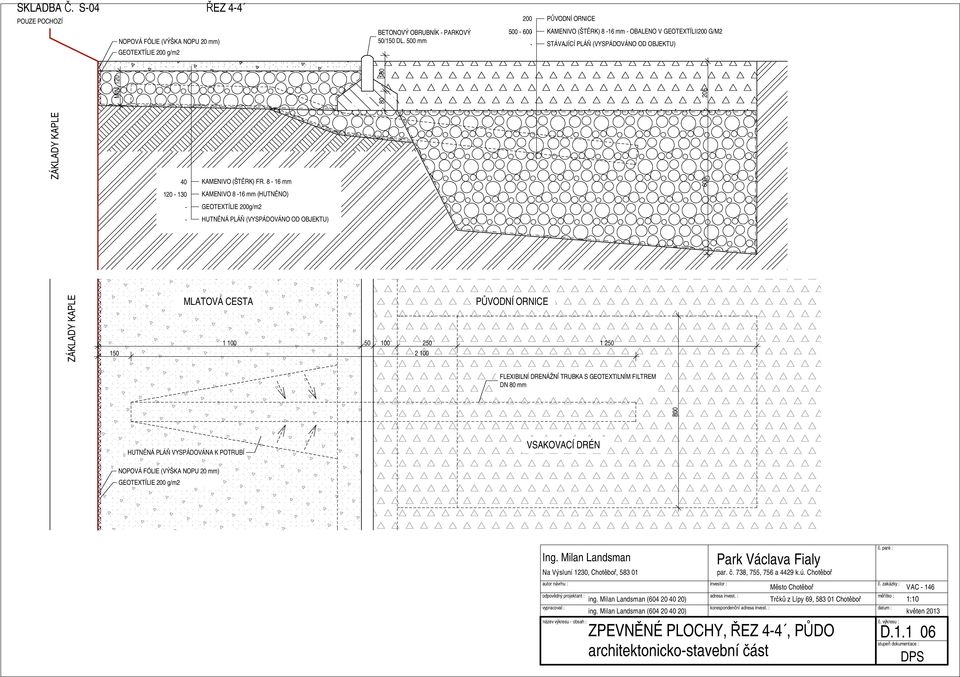

10 SKLADBA Č. S-04 ŘEZ 4-4 POUZE POCHOZÍ NOPOVÁ FÓLIE (VÝŠKA NOPU 20 mm) GEOTEXTÍLIE 200 g/m2 BETONOVÝ OBRUBNÍK - PARKOVÝ 50/150 DL. 500 mm PŮVODNÍ ORNICE KAMENIVO (ŠTĚRK) 8-16 mm - OBALENO V GEOTEXTÍLII200 G/M2 STÁVAJÍCÍ PLÁŇ (VYSPÁDOVÁNO OD OBJEKTU) ZÁKLADY KAPLE MIN KAMENIVO (ŠTĚRK) FR mm KAMENIVO 8-16 mm (HUTNĚNO) - GEOTEXTÍLIE 200g/m2 - HUTNĚNÁ PLÁŇ (VYSPÁDOVÁNO OD OBJEKTU) ZÁKLADY KAPLE MLATOVÁ CESTA PŮVODNÍ ORNICE FLEXIBILNÍ DRENÁŽNÍ TRUBKA S GEOTEXTILNÍM FILTREM DN 80 mm 800 HUTNĚNÁ PLÁŇ VYSPÁDOVÁNA K POTRUBÍ VSAKOVACÍ DRÉN NOPOVÁ FÓLIE (VÝŠKA NOPU 20 mm) GEOTEXTÍLIE 200 g/m2 korespondenční ZPEVNĚNÉ PLOCHY, ŘEZ 4-4, PŮDO 1:10 06

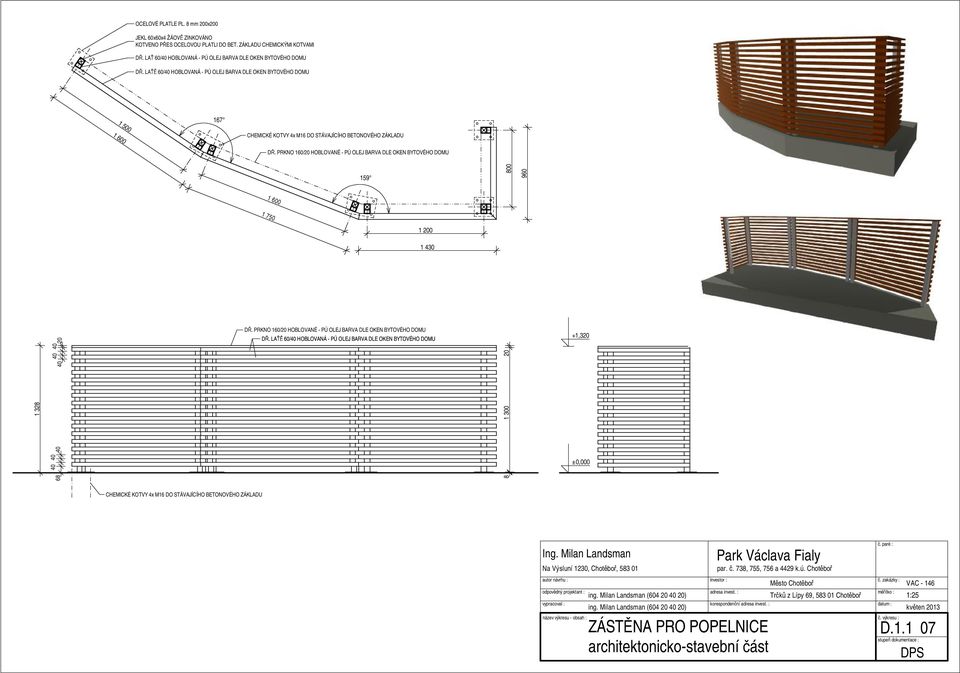

11 OCELOVÉ PLATLE PL. 8 mm 200x200 JEKL 60x60x4 ŽÁOVĚ ZINKOVÁNO KOTVENO PŘES OCELOVOU PLATLI DO BET. ZÁKLADU CHEMICKÝMI KOTVAMI DŘ. LAŤ 60/40 HOBLOVANÁ - PÚ OLEJ BARVA DLE OKEN BYTOVÉHO DOMU DŘ. LAŤĚ 60/40 HOBLOVANÁ - PÚ OLEJ BARVA DLE OKEN BYTOVÉHO DOMU CHEMICKÉ KOTVY 4x M16 DO STÁVAJÍCÍHO BETONOVÉHO ZÁKLADU DŘ. PRKNO 160/20 HOBLOVANÉ - PÚ OLEJ BARVA DLE OKEN BYTOVÉHO DOMU DŘ. PRKNO 160/20 HOBLOVANÉ - PÚ OLEJ BARVA DLE OKEN BYTOVÉHO DOMU DŘ. LAŤĚ 60/40 HOBLOVANÁ - PÚ OLEJ BARVA DLE OKEN BYTOVÉHO DOMU ,320 ±0,000 CHEMICKÉ KOTVY 4x M16 DO STÁVAJÍCÍHO BETONOVÉHO ZÁKLADU korespondenční ZÁSTĚNA PRO POPELNICE 1:25 07

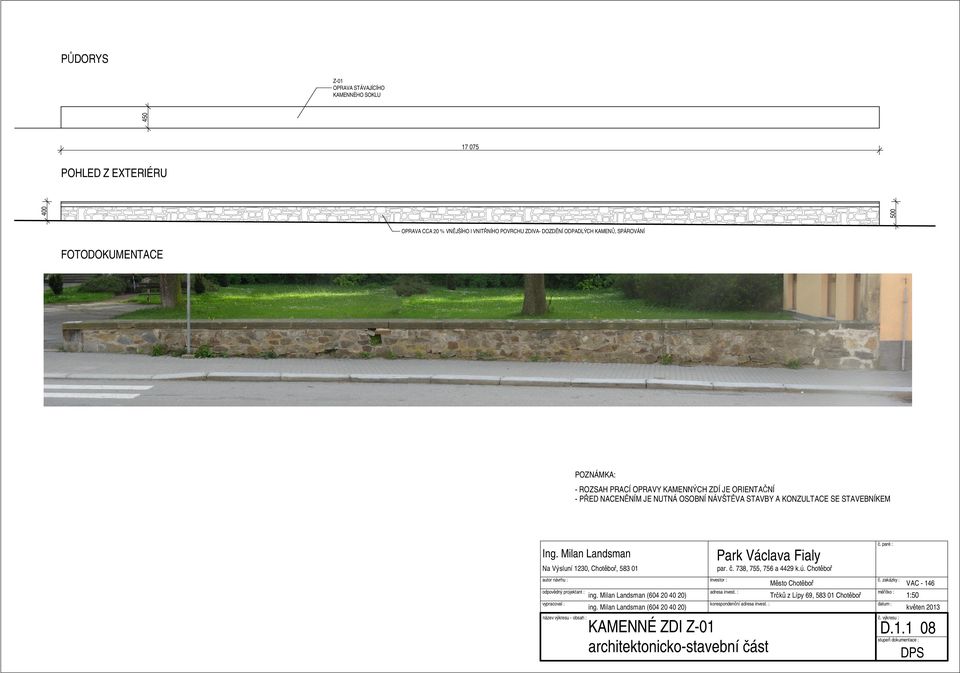

12 PŮDORYS 450 Z-01 OPRAVA STÁVAJÍCÍHO KAMENNÉHO SOKLU POHLED Z EXTERIÉRU OPRAVA CCA 20 % VNĚJŠÍHO I VNITŘNÍHO POVRCHU ZDIVA- DOZDĚNÍ ODPADLÝCH KAMENŮ, SPÁROVÁNÍ FOTODOKUMENTACE POZNÁMKA: - ROZSAH PRACÍ OPRAVY KAMENNÝCH ZDÍ JE ORIENTAČNÍ - PŘED NACENĚNÍM JE NUTNÁ OSOBNÍ NÁVŠTĚVA STAVBY A KONZULTACE SE STAVEBNÍKEM korespondenční KAMENNÉ ZDI Z-01 08

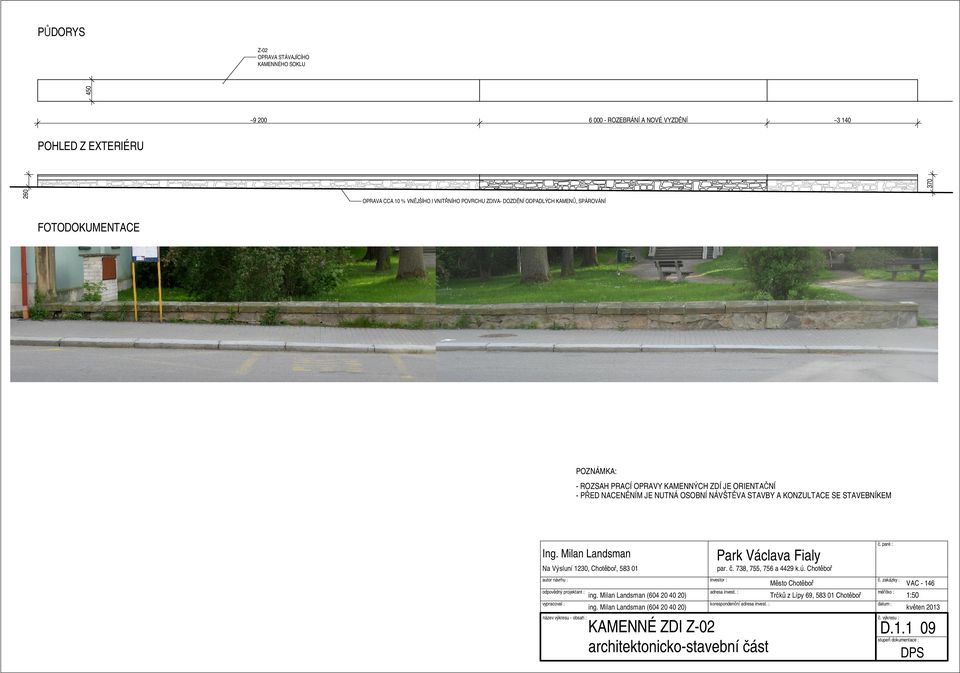

13 PŮDORYS 450 Z-02 OPRAVA STÁVAJÍCÍHO KAMENNÉHO SOKLU ~ ROZEBRÁNÍ A NOVÉ VYZDĚNÍ ~ POHLED Z EXTERIÉRU OPRAVA CCA 10 % VNĚJŠÍHO I VNITŘNÍHO POVRCHU ZDIVA- DOZDĚNÍ ODPADLÝCH KAMENŮ, SPÁROVÁNÍ FOTODOKUMENTACE POZNÁMKA: - ROZSAH PRACÍ OPRAVY KAMENNÝCH ZDÍ JE ORIENTAČNÍ - PŘED NACENĚNÍM JE NUTNÁ OSOBNÍ NÁVŠTĚVA STAVBY A KONZULTACE SE STAVEBNÍKEM korespondenční KAMENNÉ ZDI Z-02 09

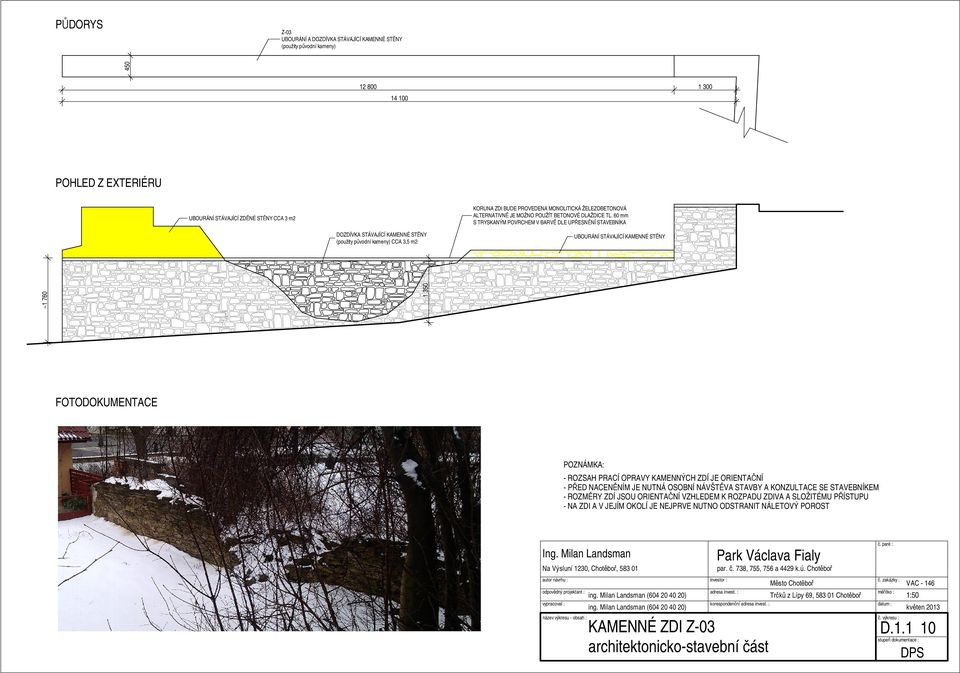

14 PŮDORYS Z-03 UBOURÁNÍ A DOZDÍVKA STÁVAJÍCÍ KAMENNÉ STĚNY (použity původní kameny) POHLED Z EXTERIÉRU UBOURÁNÍ STÁVAJÍCÍ ZDĚNÉ STĚNY CCA 3 m2 KORUNA ZDI BUDE PROVEDENA MONOLITICKÁ ŽELEZOBETONOVÁ ALTERNATIVNĚ JE MOŽNO POUŽÍT BETONOVÉ DLAŽDICE TL. 60 mm S TRYSKANÝM POVRCHEM V BARVĚ DLE UPŘESNĚNÍ STAVEBNÍKA DOZDÍVKA STÁVAJÍCÍ KAMENNÉ STĚNY (použity původní kameny) CCA 3,5 m2 UBOURÁNÍ STÁVAJÍCÍ KAMENNÉ STĚNY ~ FOTODOKUMENTACE POZNÁMKA: - ROZSAH PRACÍ OPRAVY KAMENNÝCH ZDÍ JE ORIENTAČNÍ - PŘED NACENĚNÍM JE NUTNÁ OSOBNÍ NÁVŠTĚVA STAVBY A KONZULTACE SE STAVEBNÍKEM - ROZMĚRY ZDÍ JSOU ORIENTAČNÍ VZHLEDEM K ROZPADU ZDIVA A SLOŽITÉMU PŘÍSTUPU - NA ZDI A V JEJÍM OKOLÍ JE NEJPRVE NUTNO ODSTRANIT NÁLETOVÝ POROST korespondenční KAMENNÉ ZDI Z-03 10

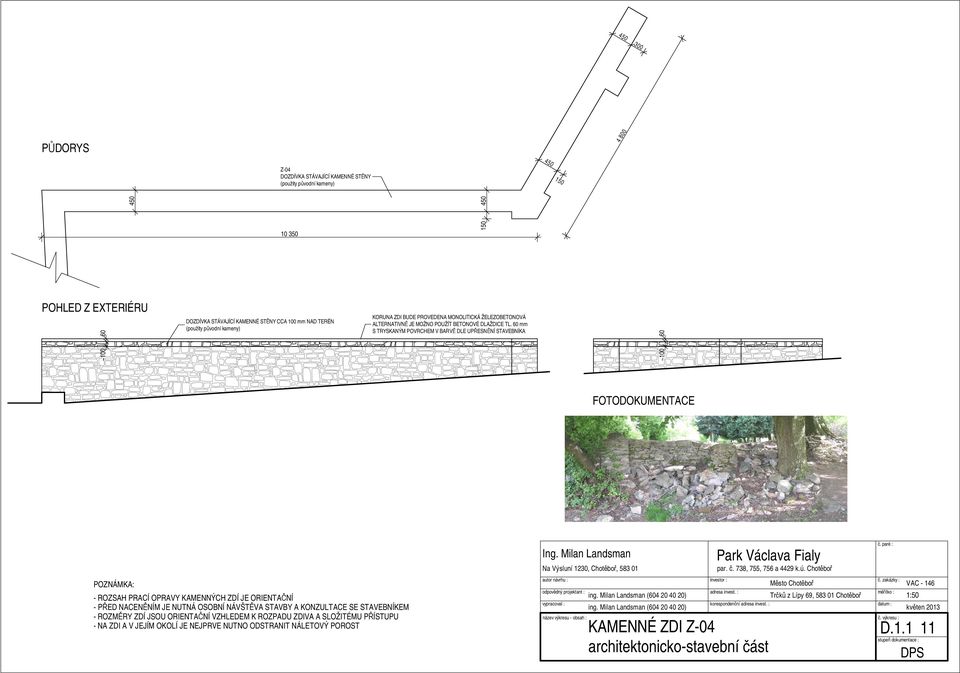

15 PŮDORYS Z-04 DOZDÍVKA STÁVAJÍCÍ KAMENNÉ STĚNY (použity původní kameny) POHLED Z EXTERIÉRU ~ DOZDÍVKA STÁVAJÍCÍ KAMENNÉ STĚNY CCA 100 mm NAD TERÉN (použity původní kameny) KORUNA ZDI BUDE PROVEDENA MONOLITICKÁ ŽELEZOBETONOVÁ ALTERNATIVNĚ JE MOŽNO POUŽÍT BETONOVÉ DLAŽDICE TL. 60 mm S TRYSKANÝM POVRCHEM V BARVĚ DLE UPŘESNĚNÍ STAVEBNÍKA ~ FOTODOKUMENTACE POZNÁMKA: - ROZSAH PRACÍ OPRAVY KAMENNÝCH ZDÍ JE ORIENTAČNÍ - PŘED NACENĚNÍM JE NUTNÁ OSOBNÍ NÁVŠTĚVA STAVBY A KONZULTACE SE STAVEBNÍKEM - ROZMĚRY ZDÍ JSOU ORIENTAČNÍ VZHLEDEM K ROZPADU ZDIVA A SLOŽITÉMU PŘÍSTUPU - NA ZDI A V JEJÍM OKOLÍ JE NEJPRVE NUTNO ODSTRANIT NÁLETOVÝ POROST korespondenční KAMENNÉ ZDI Z-04 11

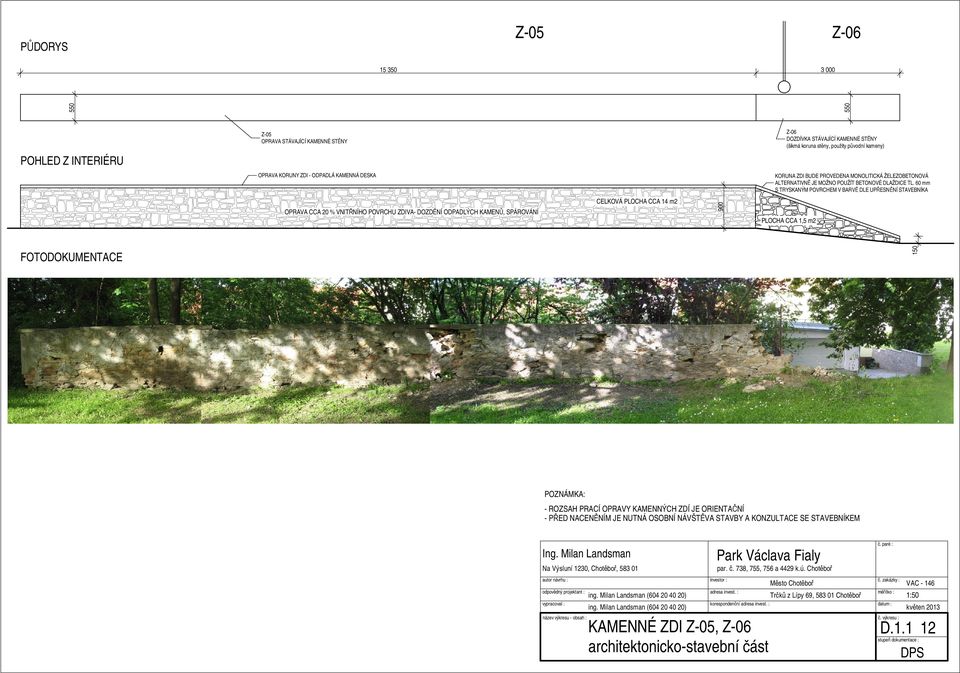

16 Z-05 PŮDORYS Z Z-06 DOZDÍVKA STÁVAJÍCÍ KAMENNÉ STĚNY (šikmá koruna stěny, použity původní kameny) Z-05 OPRAVA STÁVAJÍCÍ KAMENNÉ STĚNY POHLED Z INTERIÉRU OPRAVA KORUNY ZDI - ODPADLÁ KAMENNÁ DESKA CELKOVÁ PLOCHA CCA 14 m2 OPRAVA CCA 20 % VNITŘNÍHO POVRCHU ZDIVA- DOZDĚNÍ ODPADLÝCH KAMENŮ, SPÁROVÁNÍ 900 KORUNA ZDI BUDE PROVEDENA MONOLITICKÁ ŽELEZOBETONOVÁ ALTERNATIVNĚ JE MOŽNO POUŽÍT BETONOVÉ DLAŽDICE TL. 60 mm S TRYSKANÝM POVRCHEM V BARVĚ DLE UPŘESNĚNÍ STAVEBNÍKA 150 PLOCHA CCA 1,5 m2 FOTODOKUMENTACE POZNÁMKA: - ROZSAH PRACÍ OPRAVY KAMENNÝCH ZDÍ JE ORIENTAČNÍ - PŘED NACENĚNÍM JE NUTNÁ OSOBNÍ NÁVŠTĚVA STAVBY A KONZULTACE SE STAVEBNÍKEM korespondenční KAMENNÉ ZDI Z-05, Z-06 12
