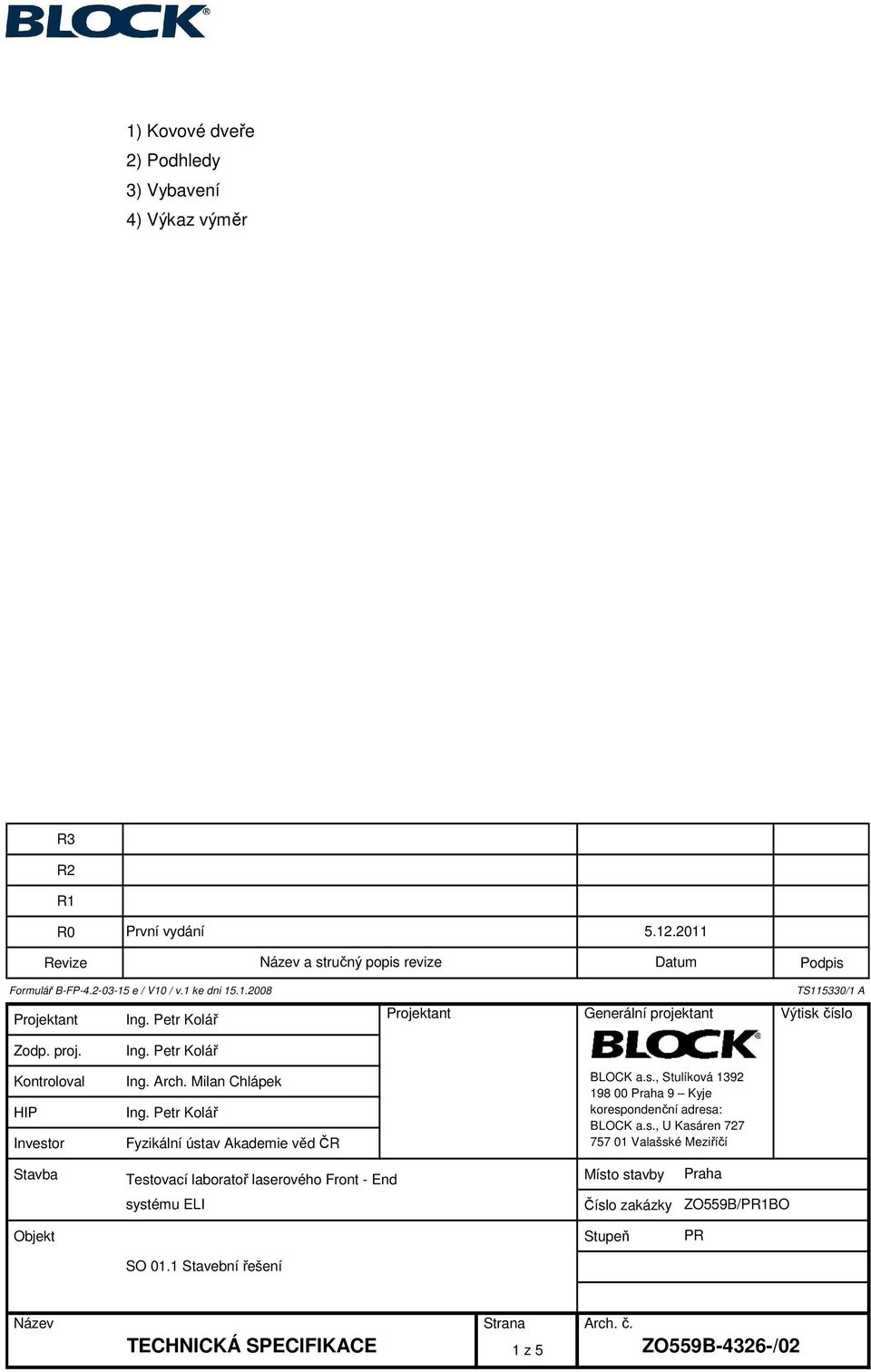

1 ) Kovové dveře 2) Podhledy 3) Vybavení 4) Výkaz výměr R3 R2 R R0 První vydání 5220 Revize Název a stručný popis revize Datum Podpis Formulář B-FP e / V0 / v ke dni TS5330/ A Projektant Ing Petr Kolář Projektant Generální projektant Výtisk číslo Zodp proj Kontroloval HIP Investor Ing Petr Kolář Ing Arch Milan Chlápek Ing Petr Kolář Fyzikální ústav Akademie věd ČR BLOCK as, Stulíková Praha 9 Kyje korespondenční adresa: BLOCK as, U Kasáren Valašské Meziříčí Stavba Testovací laboratoř laserového Front - End Místo stavby systému ELI Číslo zakázky Objekt Stupeň Praha ZO559B/PRBO PR SO 0 Stavební řešení Název Strana Arch č z 5 ZO559B-4326-/02

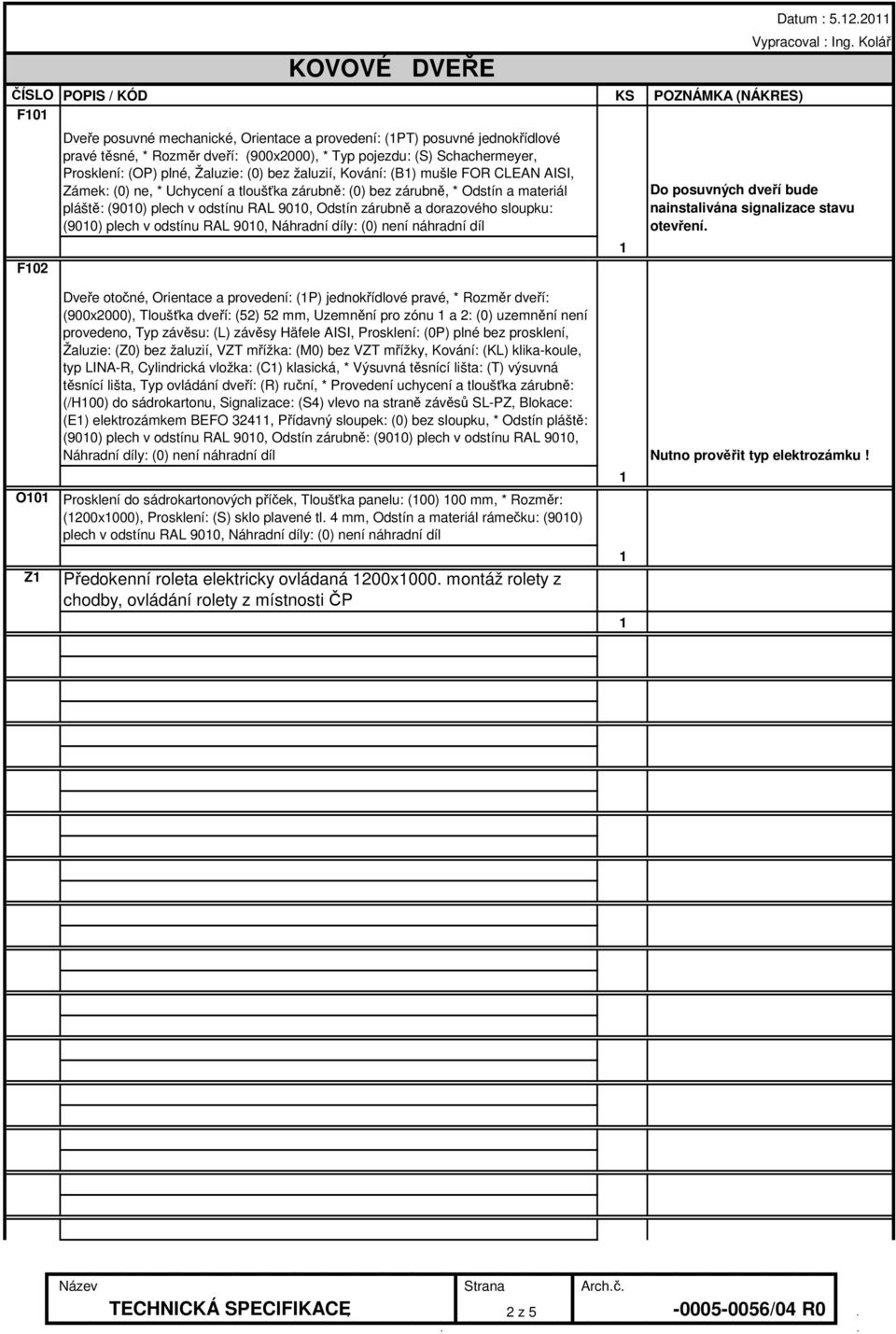

2 KOVOVÉ DVEŘE ČÍSLO POPIS / KÓD KS POZNÁMKA (NÁKRES) F0 F02 Dveře posuvné mechanické, Orientace a provedení: (PT) posuvné jednokřídlové pravé těsné, * Rozměr dveří: (900x2000), * Typ pojezdu: (S) Schachermeyer, Prosklení: (OP) plné, Žaluzie: (0) bez žaluzií, Kování: (B) mušle FOR CLEAN AISI, Zámek: (0) ne, * Uchycení a tloušťka zárubně: (0) bez zárubně, * Odstín a materiál pláště: (900) plech v odstínu RAL 900, Odstín zárubně a dorazového sloupku: (900) plech v odstínu RAL 900, Náhradní díly: (0) není náhradní díl Datum : 5220 Vypracoval : Ing Kolář Do posuvných dveří bude nainstalivána signalizace stavu otevření O0 Z Dveře otočné, Orientace a provedení: (P) jednokřídlové pravé, * Rozměr dveří: (900x2000), Tloušťka dveří: (52) 52 mm, Uzemnění pro zónu a 2: (0) uzemnění není provedeno, Typ závěsu: (L) závěsy Häfele AISI, Prosklení: (0P) plné bez prosklení, Žaluzie: (Z0) bez žaluzií, VZT mřížka: (M0) bez VZT mřížky, Kování: (KL) klika-koule, typ LINA-R, Cylindrická vložka: (C) klasická, * Výsuvná těsnící lišta: (T) výsuvná těsnící lišta, Typ ovládání dveří: (R) ruční, * Provedení uchycení a tloušťka zárubně: (/H00) do sádrokartonu, Signalizace: (S4) vlevo na straně závěsů SL-PZ, Blokace: (E) elektrozámkem BEFO 324, Přídavný sloupek: (0) bez sloupku, * Odstín pláště: (900) plech v odstínu RAL 900, Odstín zárubně: (900) plech v odstínu RAL 900, Náhradní díly: (0) není náhradní díl Nutno prověřit typ elektrozámku! Prosklení do sádrokartonových příček, Tloušťka panelu: (00) 00 mm, * Rozměr: (200x000), Prosklení: (S) sklo plavené tl 4 mm, Odstín a materiál rámečku: (900) plech v odstínu RAL 900, Náhradní díly: (0) není náhradní díl Předokenní roleta elektricky ovládaná 200x000 montáž rolety z chodby, ovládání rolety z místnosti ČP Název Strana Archč 2 z /04 R0

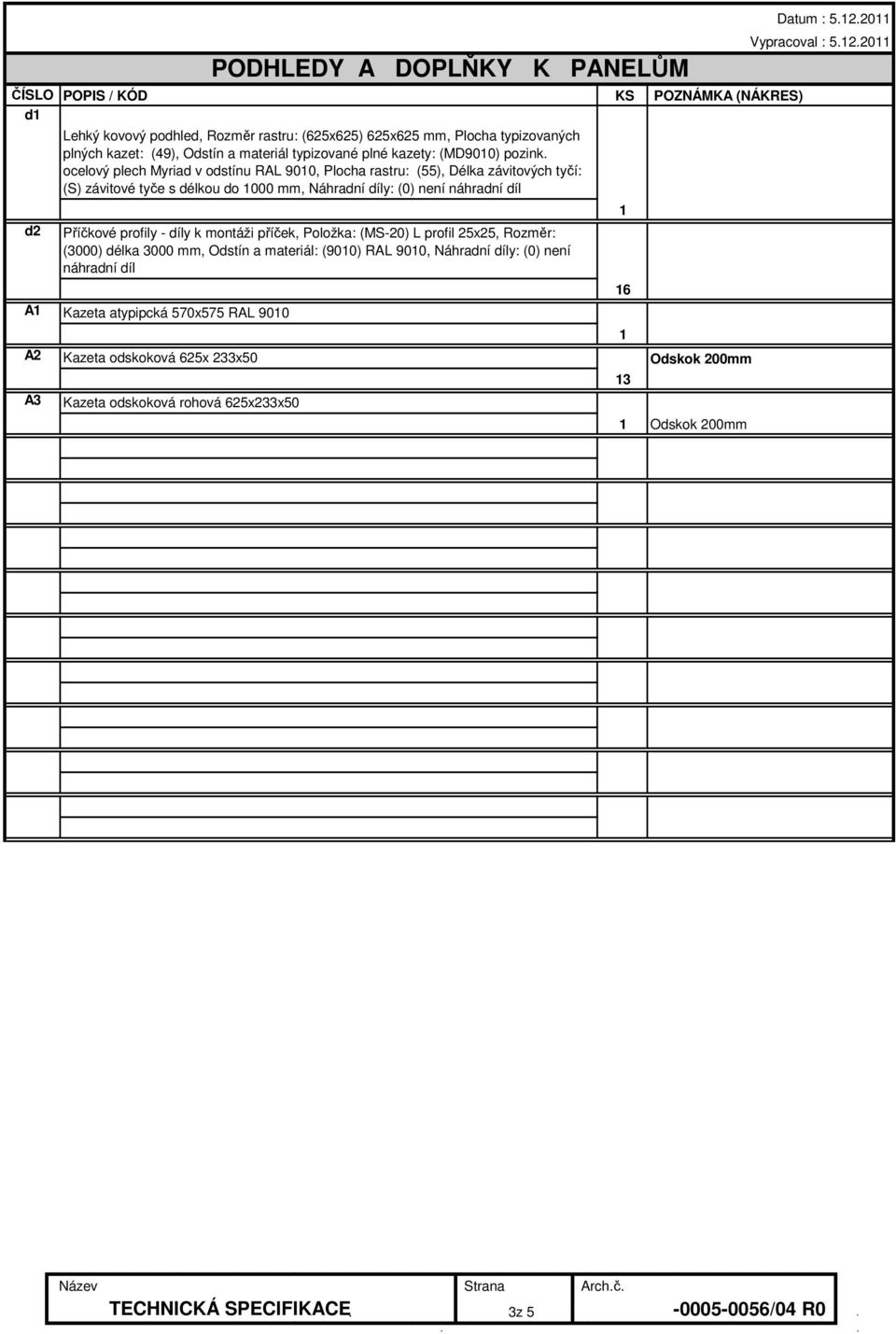

3 ČÍSLO POPIS / KÓD KS POZNÁMKA (NÁKRES) d d2 Lehký kovový podhled, Rozměr rastru: (625x625) 625x625 mm, Plocha typizovaných plných kazet: (49), Odstín a materiál typizované plné kazety: (MD900) pozink ocelový plech Myriad v odstínu RAL 900, Plocha rastru: (55), Délka závitových tyčí: (S) závitové tyče s délkou do 000 mm, Náhradní díly: (0) není náhradní díl Příčkové profily - díly k montáži příček, Položka: (MS-20) L profil 25x25, Rozměr: (3000) délka 3000 mm, Odstín a materiál: (900) RAL 900, Náhradní díly: (0) není náhradní díl A Kazeta atypipcká 570x575 RAL 900 A2 Kazeta odskoková 625x 233x50 Odskok 200mm A3 Kazeta odskoková rohová 625x233x50 PODHLEDY A DOPLŇKY K PANELŮM 6 3 Odskok 200mm Datum : 5220 Vypracoval : 5220 Název Strana Archč 3z /04 R0

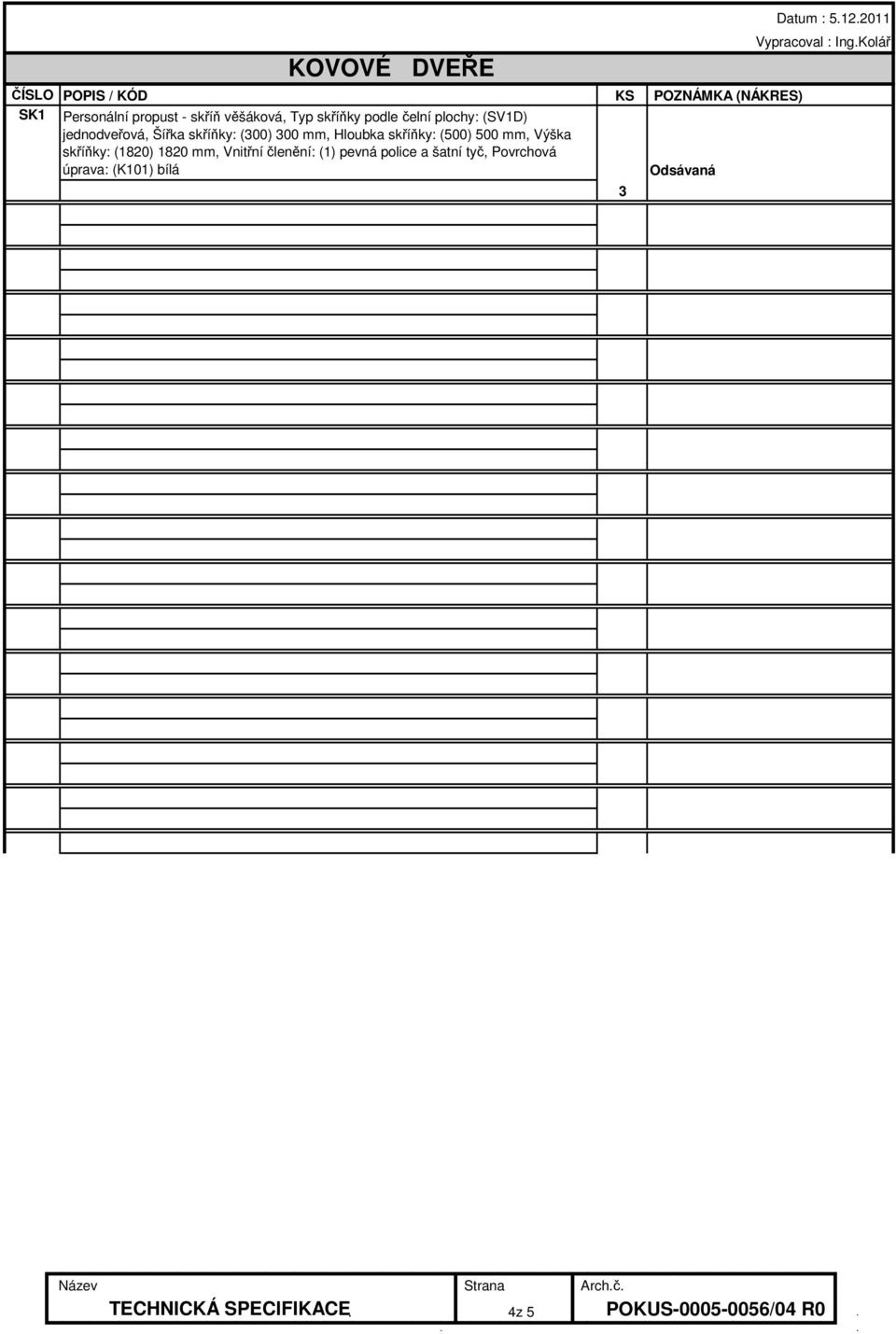

4 KOVOVÉ DVEŘE ČÍSLO POPIS / KÓD KS POZNÁMKA (NÁKRES) SK Personální propust - skříň věšáková, Typ skříňky podle čelní plochy: (SVD) jednodveřová, Šířka skříňky: (300) 300 mm, Hloubka skříňky: (500) 500 mm, Výška skříňky: (820) 820 mm, Vnitřní členění: () pevná police a šatní tyč, Povrchová úprava: (K0) bílá Odsávaná 3 Datum : 5220 Vypracoval : IngKolář Název Strana Archč 4z 5 POKUS /04 R0

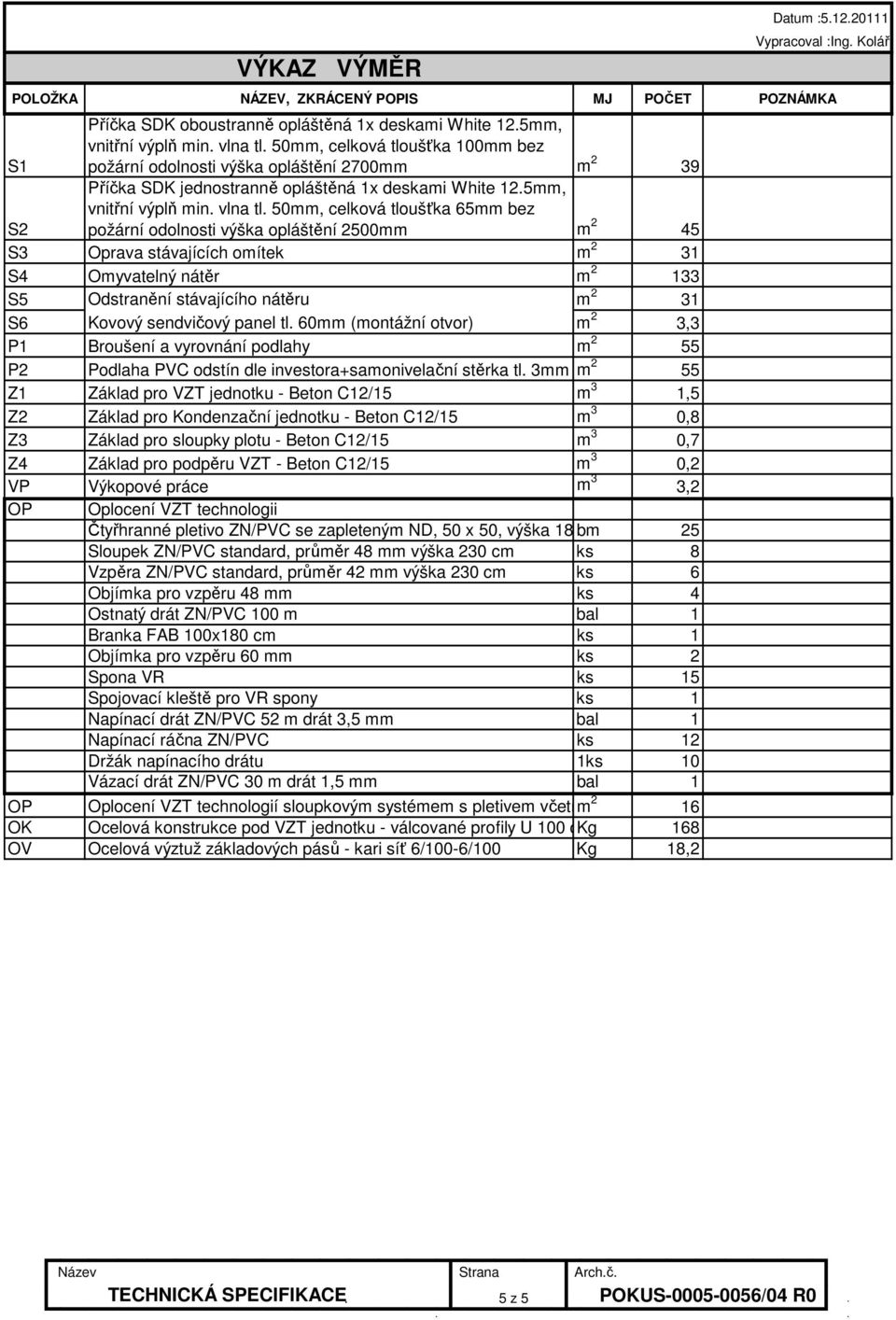

5 VÝKAZ VÝMĚR POLOŽKA NÁZEV, ZKRÁCENÝ POPIS MJ POČET POZNÁMKA S Příčka SDK oboustranně opláštěná x deskami White 25mm, vnitřní výplň min vlna tl 50mm, celková tloušťka 00mm bez požární odolnosti výška opláštění 2700mm m 2 39 S2 Příčka SDK jednostranně opláštěná x deskami White 25mm, vnitřní výplň min vlna tl 50mm, celková tloušťka 65mm bez požární odolnosti výška opláštění 2500mm m 2 45 S3 Oprava stávajících omítek m 2 3 S4 Omyvatelný nátěr m 2 33 S5 Odstranění stávajícího nátěru m 2 3 S6 Kovový sendvičový panel tl 60mm (montážní otvor) m 2 3,3 P Broušení a vyrovnání podlahy m 2 55 P2 Podlaha PVC odstín dle investora+samonivelační stěrka tl 3mm včm 2 55 Z Základ pro VZT jednotku - Beton C2/5 m 3,5 Z2 Základ pro Kondenzační jednotku - Beton C2/5 m 3 0,8 Z3 Základ pro sloupky plotu - Beton C2/5 m 3 0,7 Z4 Základ pro podpěru VZT - Beton C2/5 m 3 0,2 VP Výkopové práce m 3 3,2 OP Oplocení VZT technologii Čtyřhranné pletivo ZN/PVC se zapleteným ND, 50 x 50, výška 80 bmcm 25 Sloupek ZN/PVC standard, průměr 48 mm výška 230 cm ks 8 Vzpěra ZN/PVC standard, průměr 42 mm výška 230 cm ks 6 Objímka pro vzpěru 48 mm ks 4 Ostnatý drát ZN/PVC 00 m bal Branka FAB 00x80 cm ks Objímka pro vzpěru 60 mm ks 2 Spona VR ks 5 Spojovací kleště pro VR spony ks Napínací drát ZN/PVC 52 m drát 3,5 mm bal Napínací ráčna ZN/PVC ks 2 Držák napínacího drátu ks 0 Vázací drát ZN/PVC 30 m drát,5 mm bal OP Oplocení VZT technologií sloupkovým systémem s pletivem včetněm 2 6 OK Ocelová konstrukce pod VZT jednotku - válcované profily U 00 opat Kg 68 OV Ocelová výztuž základových pásů - kari síť 6/00-6/00 Kg 8,2 Datum :5220 Vypracoval :Ing Kolář Název Strana Archč 5 z 5 POKUS /04 R0
