Záhon u Pfannschmidtovy vily zadávací dokumentace. Obsah složky:

Transkript

1 Obsah složky: A: Identifikace projektu B: Technická zpráva Vstupní zadání Vlastnosti území Principy řešení Bilance prvků a technologií Technologie zakládání k jednotlivým typům prvků Použité kódy taxonů Souborná bilance technologií a taxonů C: přílohy mapa: Situace1:100 katalogový list: refereční materiál pro šlapákovou cestu objednatel: Město Lovosice Školn í 2, Lovosice, Záhon u Pfannschmidtovy vily zadávací dokumentace Brandýs nad Labem 03/2017

2 A: Identifikace stavby Název stavby: Záhon u Pfannschmidtovy vily Místo stavby: Lovosice [565229] Lovosice [687707] Charakter stavby: revitalizace plochy/ nová úprava Investor stavby: Město Lovosice Školní 2, Lovosice, Generální projektant: HIP: Datura atelier Ing. Tomáš Pilař Prokopa Velikého 504 Brandýs nad Labem Ing. Tomáš Pilař Zpracovatel části: Datura atelier Ing. Tomáš Pilař Prokopa Velikého 504 Brandýs nad Labem Odpovědný projektant: Zpracoval: Ing. Tomáš Pilař autorizace ČKA Krajinářská architektura (A3) Ing. Tomáš Pilař Datum 12/2016 Stupeň dokumentace: zadávací dokumentace

3 B: Technická zpráva Vstupní zadání Podle zadání investora (Město Lovosice, Školní 2, Lovosice, ) byl zpracován návrh výsadeb v prostoru před jihozápadní fasádou Pfannschmidtovy vily. Rozsah úprav je definován stávajícím rozsahem travnaté plochy. Vlastnosti území Rekonstrukčním klimaxem dle mapování (Neuhauslová a kol 1997:Mapa ptenciální přirozené vegetace ČR) je střemchová jasenina (Pruno-Fraxinetum). Vzhledem k razantně změněnému prostředí ve městě, lze brát příslušnost ke klimaxu pouze jako orientační. podle znaků na vegetaci a prostorového kontextu jsou podmínky spíše sušší, respektive běžné v městských podmínkách. Dle mapy klimatických oblastí ČSSR (Kartografické nakladatelství Praha 1970) patří území do oblasti T2 charakterizované následujícími daty: počet letních dnů 50-60, počet dnů s průměrnou teplotou 10/C a více , srážkový úhrn ve vegetačním období mm. Zájmové území se nachází v nadmořské výšce cca 150 m, terén je rovinný. V prostoru jsou dva nedávno vysazené stromy (pravděpodobně Magnolia kobus), které jsou integrovány do nového řešení. Řešená plocha má výměru cca 270 m2.

4 Principy řešení Návrh sadových úprav řeší celou plochu jako převážně trvalkový záhon s vloženými soliterními keři a šlapákovou cestičkou. Na běžné poměry městského parteru poměrně velkorysé řešení je reakcí na zadání vytvořit reprezentační plochu pro slavnostní fotografie (hlavně svatby). Navržené úpravy zajišťují jak výškovou gradaci výsadeb od chodníku směrek k fasádě, tak rozprostření grafických efektů (květy, plody,...) po celé vegetační období. Pro plochu je navržena automatická závlaha kapací hadicí pod vrstvou mulče. Přípojný bod závlah bude v 1PP sousedícího objektu (objekt ve správě investora). Přípojný bod bude dodatečně upřesněn Použití vitálních taxonů dobře přizpůsobených místním podmínkám a osvědčených technologií zakládání prvků je předpokladem vytvoření prvků s rychlým nástupem prostorové účinnosti a malými nároky na rozvojovou péči. Popis technologií je součástí této složky stejně jako kódy taxonů použitých taxonů. Celkem jsou navrhovány úpravy na celkové ploše cca 270 m2. Detailní členění je uvedeno dále v této složce, stejně jako sortiment a technologie zakládání prvků. Bilance prvků a technologií kód popis počet m.j. K150 výsadba soliterního keře vel cm 8 ks t5 výsadba trvalek a s nimi vysazovaných keřů 5 ks/m2 166 m 2 t7 výsadba trvalek a s nimi vysazovaných keřů 7 ks/m2 15 m 2 t9 výsadba trvalek a s nimi vysazovaných keřů 9 ks/m2 86 m 2 c10 výsadba cibulovin 10 ks/m2 10 m2 c20 výsadba cibulovin 20 ks/m2 10 m2 c30 výsadba cibulovin 30 ks/m2 10 m2 zpk závlaha plošná kapací hadicí 270 m2 zrj sestava řídící jednotky závlah 1 ks dš dlažba šlapáková 4.5 m 2 celkem plošných vegetačních prvků 267 m 2 plochy prvků v kolmém průmětu

5 Technologie zakládání k jednotlivým typům prvků kód technologie prací popis technologie rozvojová péče poznámka měrné jednotky K150 t5 t7 t9 výsadba soliterního keře vel cm výsadba trvalek a s n i m i vysazovaných keřů 5 ks/m2 výsadba trvalek a s n i m i vysazovaných keřů 7 ks/m2 výsadba trvalek a s n i m i vysazovaných keřů 9 ks/m2 výsadba do jam min 50 L, jámy spíše mělké a široké (dle velikosti balu) výměna půdy 50%, výsadba dřevin (školkařské výpěstky v kontejneru min15l nebo adekvátní velikost s balem), jednobodové kotvení, zásobní hnojení s dlouhodobou účinností 30g (ref Silvamix), zahrnutí, vytvoření stromové mísy, zálivka 50L odstranění nesourodých zbytků a odpadu, doplnění zahradního substrátu/ kompostu 5 cm; rotavátorování, vyhloubení 3L (0,003m3) jamky, výměna půdy 50%, výsadba trvalek 1-2L kontejner 5 ks/m2 se zásobním hnojením s dlouhodobou účinností 10g/ks (ref. Silvamix),, mulčování borkou či štěpkou 5 cm. V případě výsadby směsi taxonů, realizovat vždy stejnorodé plošky cca 0,5-1 m2) odstranění nesourodých zbytků a odpadu, doplnění zahradního substrátu/ kompostu 5 cm; rotavátorování, vyhloubení 3L (0,003m3) jamky, výměna půdy 50%, výsadba trvalek 1-2L kontejner 7 ks/m2 se zásobním hnojením s dlouhodobou účinností 10g/ks (ref. Silvamix),, mulčování borkou či štěpkou 5 cm. V případě výsadby směsi taxonů, realizovat vždy stejnorodé plošky cca 0,5-1 m2) odstranění nesourodých zbytků a odpadu, doplnění zahradního substrátu/ kompostu 5 cm; rotavátorování, vyhloubení 3L (0,003m3) jamky, výměna půdy 50%, výsadba trvalek 1-2L kontejner 9 ks/m2 se zásobním hnojením s dlouhodobou účinností 10g/ks (ref. Silvamix),, mulčování borkou či štěpkou 5 cm. V případě výsadby směsi taxonů, realizovat vždy stejnorodé plošky cca 0,5-1 m2) prvky pod závlahou, odplevelení a rozvojová péče bude zajišťována správcem plochy prvky závlahou, odplevelení a rozvojová péče bude zajišťována správcem plochy prvky pod závlahou, odplevelení a rozvojová péče bude zajišťována správcem plochy prvky závlahou, odplevelení a rozvojová péče bude zajišťována správcem plochy prvek v záhonu trvalek ks (mulčování výsadbové mísy je obsahem jiné technollogie) pod prvek v rovině; při realizaci respektovat stávající poklopy m 2 prvek v rovině; při m 2 realizaci respektovat stávající poklopy pod prvek v rovině; při realizaci respektovat stávající poklopy m 2

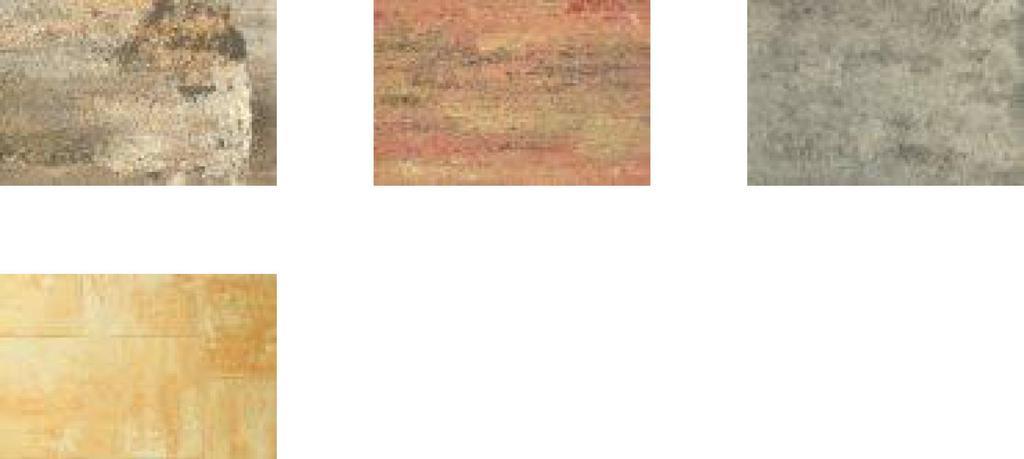

6 kód technologie prací popis technologie rozvojová péče poznámka měrné jednotky c10 c20 c30 zpk zrj dš výsadba výsadba cibulovin do stávajícího cibulovin 10 záhonu 10 ks/m2, hloubka podle ks/m2 velikosti cibule výsadba výsadba cibulovin do stávajícího cibulovin 20 záhonu 20 ks/m2, hloubka podle ks/m2 velikosti cibule výsadba výsadba cibulovin do stávajícího cibulovin 30 záhonu 30 ks/m2, hloubka podle ks/m2 velikosti cibule závlahainstalace kapací hadice do plochy plošná kapací záhonů 3,5 bm hadice/ m2 záhonu, hadicí instalace pod vrstvu mulče sestava řídící sestava: kulový ventil 6/4", 1" filtr jednotkytlakové řady PN14, hlavní závlah elektroventil 1" tl. řada PN14, řídící jednotka min 2 sekce (připojení el 230 V) elektroventil kapka 1" 2 ks, vypouštěcí kohout, dešťové čidlo; zemní šachtice, sestava včetně dodání, instalace a oživení systému dlažba šlapáková šlapáková pěšina v záhonu, referenční materiál Best - Beleza/ kari 60 mm výsadba do záhonu trvalek; cibuloviny jako výsadbový materiál jsou k dispozici na podzim, v případě realizace v jiném termínu cibule vysadit dodatečně výsadba do záhonu trvalek; cibuloviny jako výsadbový materiál jsou k dispozici na podzim, v případě realizace v jiném termínu cibule vysadit dodatečně m 2 m 2 výsadba do záhonu m 2 trvalek; cibuloviny jako výsadbový materiál jsou k dispozici na podzim, v případě realizace v jiném termínu cibule vysadit dodatečně včetně spojovacího a montážního materiálu, elektromagnetické ventily umístěny v zemní šachtici v záhonu; připojení v 1 PP sousedícího objektu, počítat 10 m připojovacího potrubí uvnitř objektu, průrazu zdi a včetně zapěnění průchodek do terénu; dešťové čidlo na stožáru VO m 2 m 2 ks

7 Použité kódy taxonů kód taxon Vb Viburnum bodnatense Dawn Sm Syringa meyeri Plaibin Cbo Callicarpa bodinieri MxWG Malus x Winter Gold Mako Magnolia kobus Ham Hamamelis mollis CsF Cotoneaster salicifolius Flocosus a Nepeta faassenii 10% Salvia officinalis 20% Lavandula angustifolia 35% Sedum telephium (více typů) 20% Potentilla fruticoda Goldendisk 10% Perovskia atripicifolia 5% b Geranium cantabriense Biokovo 15% Geranium cantabriense Karmina 5% Geranium sanquineum Dilys 10% Heuchera sanquinea Leuchtkäfer 20% Aster dumosus Kristina 10% Coreopsis verticilata Zagreb 5% Geranium x Rozanne 20% Teucrium chamaedrys 15% c Echinacea purpurea 20% Veronica longifolia 20% Salvia nemorosa 30% Gailardia 'Kobold' 5% Hemerocallis Stella de Oro 2% Hemerocallis Mike Reed 2% Hemerocallis Night Embers 2% Hemerocallis Nostradamus 2% Hemerocallis Serenity Morgan 2% Ceranthus ruber 10% Gaura lindheimeri 5% d Geranium renardii 20% Geranium cantabriense Biokovo 35% Heuchera Binoche 2% Heuchera Caramel 3% Astilbe chinensis Pumila 15% Hypericum calycinum 25%

8 kód taxon e Anemone huppehensis 5% Bergenia cordifolia HerbstBlute 30% Bergenia cordifolia Silberlicht 5% Bergenia cordifolia Eroica 5% Helleborus corsicus 3% Hemerocallis flava 2% Geranium macrorhizum Ridsko 25% Geranium macrorhizum Spessart 15% Hypericum hokerianum 10% f Alchemilla mollis Thriller 15% Geranium macrorhizum Bevan 25% Vinca minor 10% Spiraea cinerea 5% Epimedium sulphureum 15% Lysimachia punctata 10% Carex morrowii 'Irish Green' 20% Np Narcissus poeticus Tt Tulipa tarda Sb Scila bifolia

9 Souborná bilance technologií a taxonů technologie taxon kód popis počet m.j. kód popis počet m.j. K150 výsadba soliterního keře vel cm K150 výsadba soliterního keře vel cm K150 výsadba soliterního keře vel cm K150 výsadba soliterního keře vel cm K150 výsadba soliterního keře vel cm K150 výsadba soliterního keře vel cm t5 t5 t5 výsadba trvalek a s nimi vysazovaných keřů 5 ks/m2 výsadba trvalek a s nimi vysazovaných keřů 5 ks/m2 výsadba trvalek a s nimi vysazovaných keřů 5 ks/m2 2 ks Cbo Callicarpa bodinieri 2 ks 1 ks CsF Cotoneaster salicifolius Flocosus 1 ks 1 ks Ham Hamamelis mollis 1 ks 1 ks MxWG Malus x Winter Gold 1 ks 1 ks Sm Syringa meyeri Plaibin 1 ks 2 ks Vb Viburnum bodnatense Dawn 2 ks 51 m2 c Echinacea purpurea 20% 51 ks Veronica longifolia 20% Salvia nemorosa 30% Gailardia 'Kobold' 5% Hemerocallis Stella de Oro' 2% Hemerocallis Mike Reed' 2% Hemerocallis Night Embers' 2% Hemerocallis Nostradamus' 2% Hemerocallis Serenity Morgan' 2% Ceranthus ruber 10% Gaura lindheimeri 5% 51 ks 77 ks 13 ks 5 ks 5 ks 5 ks 5 ks 5 ks 26 ks 13 ks 90 m2 e Anemone huppehensis 5% 23 ks Bergenia cordifolia HerbstBlute' 30% Bergenia cordifolia Silberlicht' 5% Bergenia cordifolia Eroica' 5% Helleborus corsicus 3% Hemerocallis flava 2% Geranium macrorhizum Ridsko' 25% Geranium macrorhizum Spessart' 15% Hypericum hokerianum 10% 135 ks 23 ks 23 ks 14 ks 9 ks 113 ks 68 ks 45 ks 25 m2 f Alchemilla mollis Thriller' 15% 19 ks Geranium macrorhizum Bevan' 25% 31 ks

10 technologie taxon kód popis počet m.j. kód popis počet m.j. t7 t9 t9 c10 c20 c30 zpk zrj výsadba trvalek a s nimi vysazovaných keřů 7 ks/m2 výsadba trvalek a s nimi vysazovaných keřů 9 ks/m2 výsadba trvalek a s nimi vysazovaných keřů 9 ks/m2 výsadba cibulovin 10 ks/m2 výsadba cibulovin 20 ks/m2 výsadba cibulovin 30 ks/m2 závlaha plošná kapací hadicí sestava řídící jednotky závlah Vinca minor 10% Spiraea cinerea 5% Epimedium sulphureum 15% Lysimachia punctata 10% Carex morrowii 'Irish Green' 20% 13 ks 6 ks 19 ks 13 ks 25 ks 15 m2 a Nepeta faassenii 10% 11 ks Salvia officinalis 20% Lavandula angustifolia 35% Sedum telephium (více typů) 20% Potentilla fruticoda Goldendisk 10% Perovskia atripicifolia 5% 21 ks 37 ks 21 ks 11 ks 5 ks 58 m2 b Geranium cantabriense Biokovo' 15% 78 ks Geranium cantabriense Karmina' 5% Geranium sanquineum Dilys' 10% Heuchera sanquinea Leuchtkäfer' 20% Aster dumosus Kristina 10% Coreopsis verticilata Zagreb 5% Geranium x Rozanne 20% Teucrium chamaedrys 15% 26 ks 52 ks 104 ks 52 ks 26 ks 104 ks 78 ks 28 m2 d Geranium renardii 20% 50 ks Geranium cantabriense Biokovo' 35% Heuchera Binoche 2% Heuchera Caramel' 3% Astilbe chinensis Pumila 15% Hypericum calycinum 25% 88 ks 5 ks 8 ks 38 ks 63 ks 10 m2 Np Narcissus poeticus 100 ks 10 m2 Tt Tulipa tarda 200 ks 10 m2 Sb Scila bifolia 300 ks 270 m2 1 ks dš dlažba šlapáková 4.5 m2

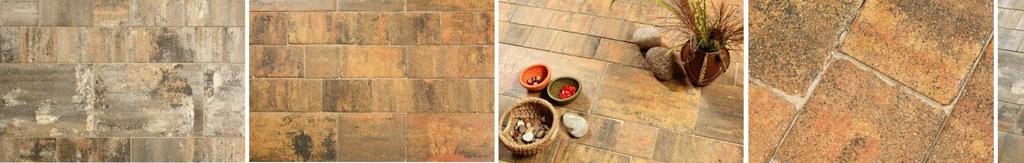

11 C: přílohy ( následující listy) mapa: Situace1:100 katalogový list: refereční materiál pro šlapákovou cestu

12 1 K150-Sm LEGENDA ZNAČEK: soliterní dřeviny kreslena velikost koruny +15 let (stávající dřeviny odlišeny v rámci popisek) výsadba keřů a trvalek (výška 0,4-0,8 m) výsadba keřů a trvalek (výška 0,2-0,4m) 2 K150-Vb Ss-Mako výsadba keřů a trvalek (výška 0,3-1 m) výsadba cibulovin šlapáková cesta 2 K150-Cbo 90 t5-e 10 c10-np 51 t5-c 5 c20-tt 4,5 dš-bel 58 t9-b 5 c20-tt 15 t7-a LEGENDA POPISEK kód: "počet" "operace"-"taxon" kódy taxonů jsou uvedeny v průvodní zprávě plochy měřeny v kolmém průmětu závlaha plošná/ přípojný bod závlah OPERACE: Ss - strom stávající respektovaný řešením K150 - výsadba soliterního keře cm (ks) t5 - výsadba keřů a trvalek 5 ks/m2 (m2) t7 - výsadba keřů a trvalek 7 ks/m2 (m2) t9 - výsadba keřů a trvalek 9 ks/m2 (m2) c10 - výsadba cibulovin 10 ks/m2 (m2) c20 - výsadba cibulovin 20 ks/m2 (m2) c30 - výsadba cibulovin 30 ks/m2 (m2) dš - dlažba šlapáková (m2) zpk - závlaha plošná kapací hadicí (m2) zrj - řídící jednotka závlah (ks) 1 zrj 270 zpk 1 K150-MxWG 1 K150-Ham 1 K150-CsF Ss-Mako 25 t5-f 5 c30-sb 28 t9-d 5 c30-sb zadavatel: Město Lovosice Školní 2, Lovosice, akce: Záhon u Pfannschmidtovy vily část: Situace M 1:100 Brandýs n/l 03/2017 Ing. Tomáš Pilař Prokopa Velikého 504/5, Brandýs nad Labem, tel/fax: , pilar@datura.cz, http:
