1 HLINÍKOVÁ OKNA A DVEŘE VEKRA 2010 / 2011 / Vekra vydrží víc, než byste čekali

2 1 / Izolační dvojsklo či trojsklo s inertním plynem (argon). 2 / Interiérové a exteriérové zasklívací těsnění. 3 / Zasklívací lišta. Všechny zasklívací lišty jsou opatřeny identickým zámkem, který se zaklapne do příslušné drážky v křídle nebo ve f ixním rámu. 1 4 / Plastový distanční rámeček. Výrazně omezuje tvorbu kondenzátu na okraji skla. 5 / Pěnová izolace skla. Výrazně omezuje tepelný prostup v oblasti kolem. HLINÍKOVÁ OKNA A DVEŘE VEKRA / Pevné a odolné v každé situaci / Hliníkové prof ily s přerušným tepelným mostem nabízí moderní vzhled a neomezenou životnost. 7 / Přerušení tepelného mostu pomocí polyamidového můstku. Polyamid vyztužený skelnými vlákny zajišťuje pevné a trvanlivé spojení hliníkových komor. 7 Vybrat pro svoji stavbu nejvhodnější, kvalitní a hlavně dokonale funkční okno či dveře je nelehký úkol a v současné nabídce různých otvorových výplní se lze velmi snadno ztratit Okna a dveře z hliníkových profilů však splní i ty nejnáročnější představy / Středové těsnění. Utěsňuje prostor mezi rámem a m křídlem, zabraňuje prostupu dešťové vody do interiéru. Hliník jako materiál s dlouhou životností, moderním vzhledem a hlavně vysokou pevností je nejvhodnějším materiálem pro velmi frekventované používání a zároveň uspokojí i vysoké nároky na tepelnou izolaci. Z toho vyplývá, že hliníková okna a dveře jsou vhodné všude tam, kde budou hodně namáhány, nebo tam, kde jsou náročné povětrnostní podmínky. 7 9 / Dorazové těsnění. Obíhá po obvodě celého křídla. Zajišťuje dodatečné utěsnění okna a snižuje prostup hluku. Hliníkové y jsou tou nejlepší volbou pro vysoce zatěžované vstupy do panelových domů, provozních budov, úřadů, obchodních center apod. Vlastnosti a stabilita hliníkových oken umožňují vyřešit i velké prosklené plochy. Výrobky z hliníkových profilů uspokojí jak svým vzhledem, tak širokou možností barevných kombinací. 2 HLINÍKOVÁ OKNA A DVEŘE 3

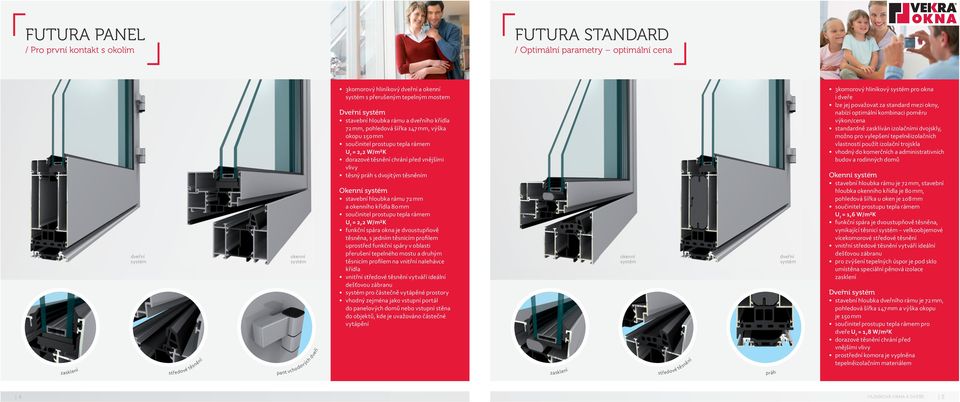

3 FUTURA PANEL / Pro první kontakt s okolím FUTURA STANDARD / Optimální parametry optimální cena dveřní středové těsnění pant vchodových dveří 3komorový hliníkový dveřní a s přerušeným tepelným mostem Dveřní stavební hloubka rámu a dveřního křídla 72 mm, pohledová šířka 147 mm, výška okopu 150 mm součinitel prostupu tepla rámem U f = 2,2 W / m2k dorazové těsnění chrání před vnějšími vlivy těsný práh s dvojitým těsněním Okenní stavební hloubka rámu 72 mm a ho křídla 80 mm součinitel prostupu tepla rámem U f = 2,2 W / m2k funkční spára okna je dvoustupňově těsněna, s jedním těsnicím profilem uprostřed funkční spáry v oblasti přerušení tepelného mostu a druhým těsnicím profilem na vnitřní nalehávce křídla vnitřní středové těsnění vytváří ideální dešťovou zábranu pro částečně vytápěné prostory vhodný zejména jako vstupní portál do panelových domů nebo vstupní stěna do objektů, kde je uvažováno částečné vytápění středové těsnění práh dveřní 3komorový hliníkový pro okna i dveře lze jej považovat za standard mezi okny, nabízí optimální kombinaci poměru výkon / cena standardně zasklíván izolačními dvojskly, možno pro vylepšení tepelněizolačních vlastností použít izolační trojskla vhodný do komerčních a administrativních budov a rodinných domů Okenní stavební hloubka rámu je 72 mm, stavební hloubka ho křídla je 80 mm, pohledová šířka u oken je 108 mm součinitel prostupu tepla rámem U f = 1,6 W / m2k funkční spára je dvoustupňově těsněna, vynikající těsnicí velkoobjemové vícekomorové středové těsnění vnitřní středové těsnění vytváří ideální dešťovou zábranu pro zvýšení tepelných úspor je pod sklo umístěna speciální pěnová izolace Dveřní stavební hloubka dveřního rámu je 72 mm, pohledová šířka 147 mm a výška okopu je 150 mm součinitel prostupu tepla rámem pro dveře U f = 1,8 W / m2k dorazové těsnění chrání před vnějšími vlivy prostřední komora je vyplněna tepelněizolačním materiálem 4 HLINÍKOVÁ OKNA A DVEŘE 5

4 FUTURA EXCLUSIVE / Dokonale těsní, dokonale šetří FUTURA PATIO / Zvolte si hranice svého prostoru dveřní 3komorový hliníkový, díky speciální konstrukci uspokojuje nejvyšší nároky na tepelnou izolaci a přináší vysoké úspory energie ideální do rodinných domů a bytových staveb Okenní stavební hloubka rámu je 72 mm, stavební hloubka křídla je 80 mm, pohledová šířka kombinace rám-křídlo je 108 mm hliníkový profil s přerušeným tepelným mostem, kdy prostřední komora rámu i křídla je vyplněna izolačními pěnovými profily, součinitel prostupu tepla rámem U f = 1,4 W / m2k vysoce hodnotný těsnicí velkoobjemové vícekomorové středové těsnění přináší vyšší akustickou a tepelnou izolaci a těsnost vnitřní středové těsnění vytváří ideální dešťovou zábranu standardně osazován izolačním trojsklem a pro zvýšení tepelných úspor je pod sklo umístěna speciální pěnová izolace průřez dvěmi křídly izolovaný pro posuvné dveře s hmotností křídla do 250 kg princip Lift & Slide ( zvedni a posuň ) zaručuje maximální těsnost proti pronikání větru a vody vícekomorové profily s přerušeným tepelným mostem pomocí polyamidového můstku vyztuženého skelnými vlákny posuvné dveře 2kolejnicové a 3kolejnicové stavební hloubka 2kolejnicového rámu je 135 mm, u 3kolejnicového rámu je 205 mm stavební hloubka posuvného křídla je 55 mm je kombinovatelný se y Futura Standard a Futura Exclusive středové těsnění práh Dveřní stavební hloubka dveřního rámu je 72 mm, pohledová šířka 147 mm a výška okopu je 150 mm součinitel prostupu tepla rámem pro dveře U f = 1,8 W / m2k prostřední komora je vyplněna tepelněizolačním materiálem pro zvýšení tepelných úspor je pod sklo umístěna speciální pěnová izolace těsnění pojezdu překrytí pojezdu 6 HLINÍKOVÁ OKNA A DVEŘE 7

5 FUTURA INTERIER / Ideální pro lehké příčky FUTURA FACADE / Můžete vytvořit cokoli neizolovaný pro interiérové použití jednokomorový z vysoce kvalitní hliníkové slitiny stavební hloubka profilů je 67 mm umožňuje jednoduché i izolačním dvojsklem vhodné pro interiérové příčky a prosklené stěny Příklady konstrukčních řešení fasádní hliníkový pro lehké obvodové pláště fasádní y tvoří nepostradatelný prvek moderní architektury pomocí hliníkové fasády je architektonicky propojován interiér s okolím budovy a je zlepšována světelná pohoda v interiéru a vytvářen dostatečný komfort pro uživatele nabízí integraci různých typů oken a dveří a technické řešení pro různé úrovně izolace fasádních profilů lze integrovat prvky ze ů Standard a Exclusive pohledová šířka základních profilů je 50 mm stavební hloubka je mm dveřní Facade Rozměry (mm) stavební hloubka (rám/křídlo) (dle použitého sloupku) pohledová šířka sloupek* 50 pohledová šířka fasádního u* 148 (sloupek s oknem) Systém těsnění EPDM jednoduché středové těsnění práh těsnění fasádního u Barva těsnění Stavební tvary černá, šedá (za příplatek) standard pravoúhlá šikmá * pohledové šířky při základních prof ilech 8 HLINÍKOVÁ OKNA A DVEŘE 9

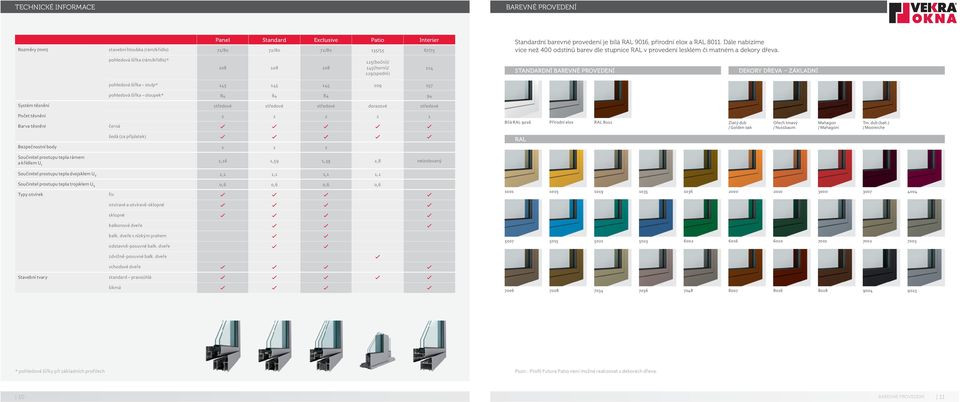

6 TECHNICKÉ INFORMACE / Plast TECHNICKÉ BAREVNÉ PROVEDENÍ INFORMACE / Dřevo / Dřevo Panel Standard Exclusive Patio Interier Rozměry (mm) stavební hloubka (rám/křídlo) 72/80 72/80 72/80 135/55 67/75 pohledová šířka (rám / křídlo)* (boční)/ 145(horní)/ 129(spodní) 114 Standardní barevné provedení je bílá RAL 9016, přírodní elox a RAL Dále nabízíme více než 400 odstínů barev dle stupnice RAL v provedení lesklém či matném a dekory dřeva. STANDARDNÍ BAREVNÉ PROVEDENÍ DEKORY DŘEVA ZÁKLADNÍ pohledová šířka stulp* pohledová šířka sloupek* Systém těsnění středové středové středové dorazové středové Počet těsnění Barva těsnění černá Bílá RAL 9016 Přírodní elox RAL 8011 Zlatý dub / Golden oak Ořech tmavý / Nussbaum Mahagon / Mahagoni Tm. dub (bah.) / Mooreiche šedá (za příplatek) Bezpečnostní body RAL Součinitel prostupu tepla rámem a křídlem U f 2, 16 1, 59 1, 39 2, 8 neizolovaný Součinitel prostupu tepla dvojsklem U g 1, 1 1, 1 1, 1 1, 1 Součinitel prostupu tepla trojsklem U g 0, 6 0, 6 0, 6 0, 6 Typy otvírek f ix otvíravé a otvíravě - sklopné sklopné balkonové dveře balk. dveře s nízkým prahem odstavně-posuvné balk. dveře zdvižně-posuvné balk. dveře vchodové dveře Stavební tvary standard pravoúhlá šikmá * pohledové šířky při základních prof ilech Pozn.: Profil Futura Patio není možné realizovat v dekorech dřeva. 10 BAREVNÉ PROVEDENÍ 11

7 REFERENCE / Profesionální přístup ke každému Hliníková okna a dveře Vekra slouží spolehlivě! Dokazují to stovky realizovaných staveb a ohlasy spokojených zákazníků, kteří chválí nejen kvalitu výrobků, ale i hladký průběh každé realizované zakázky. 12 REFERENCE 13

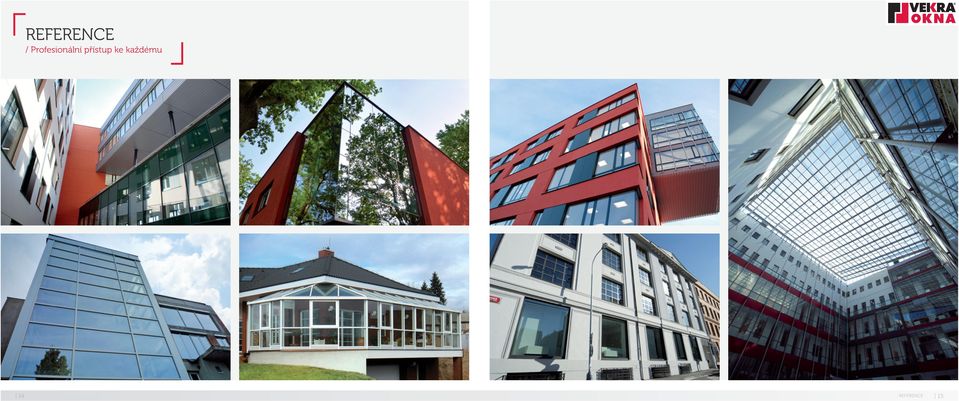

8 REFERENCE / Profesionální přístup ke každému 14 REFERENCE 15

9 infolinka: Regionální partner: 1. vydání Ukázka barevných odstínů je pouze orientační. V publikaci jsou použity ilustrační fotograf ie. Výrobce si vyhrazuje právo na změnu.
