DAITEM DAITEM - BEZDRÁTOVÝ INTERCOM, OVLÁDÁNÍ BRÁNY A BRANKY TECHNICKÁ DATA

Transkript

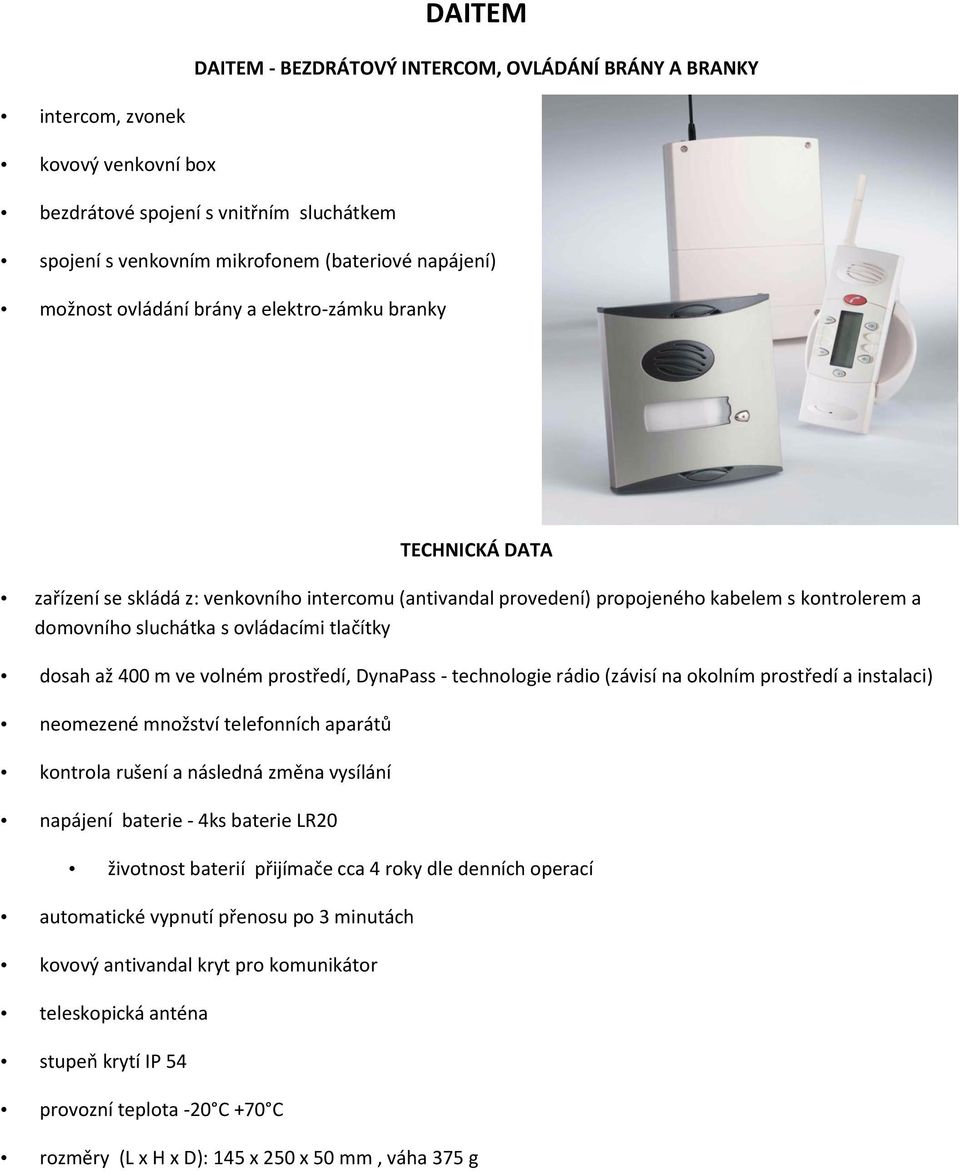

1 DAITEM DAITEM - BEZDRÁTOVÝ INTERCOM, OVLÁDÁNÍ BRÁNY A BRANKY intercom, zvonek kovový venkovní box bezdrátové spojení s vnitřním sluchátkem spojení s venkovním mikrofonem (bateriové napájení) možnost ovládání brány a elektro-zámku branky TECHNICKÁ DATA zařízení se skládá z: venkovního intercomu (antivandal provedení) propojeného kabelem s kontrolerem a domovního sluchátka s ovládacími tlačítky dosah až 400 m ve volném prostředí, DynaPass - technologie rádio (závisí na okolním prostředí a instalaci) neomezené množství telefonních aparátů kontrola rušení a následná změna vysílání napájení baterie - 4ks baterie LR20 životnost baterií přijímače cca 4 roky dle denních operací automatické vypnutí přenosu po 3 minutách kovový antivandal kryt pro komunikátor teleskopická anténa stupeň krytí IP 54 provozní teplota -20 C +70 C rozměry (L x H x D): 145 x 250 x 50 mm, váha 375 g

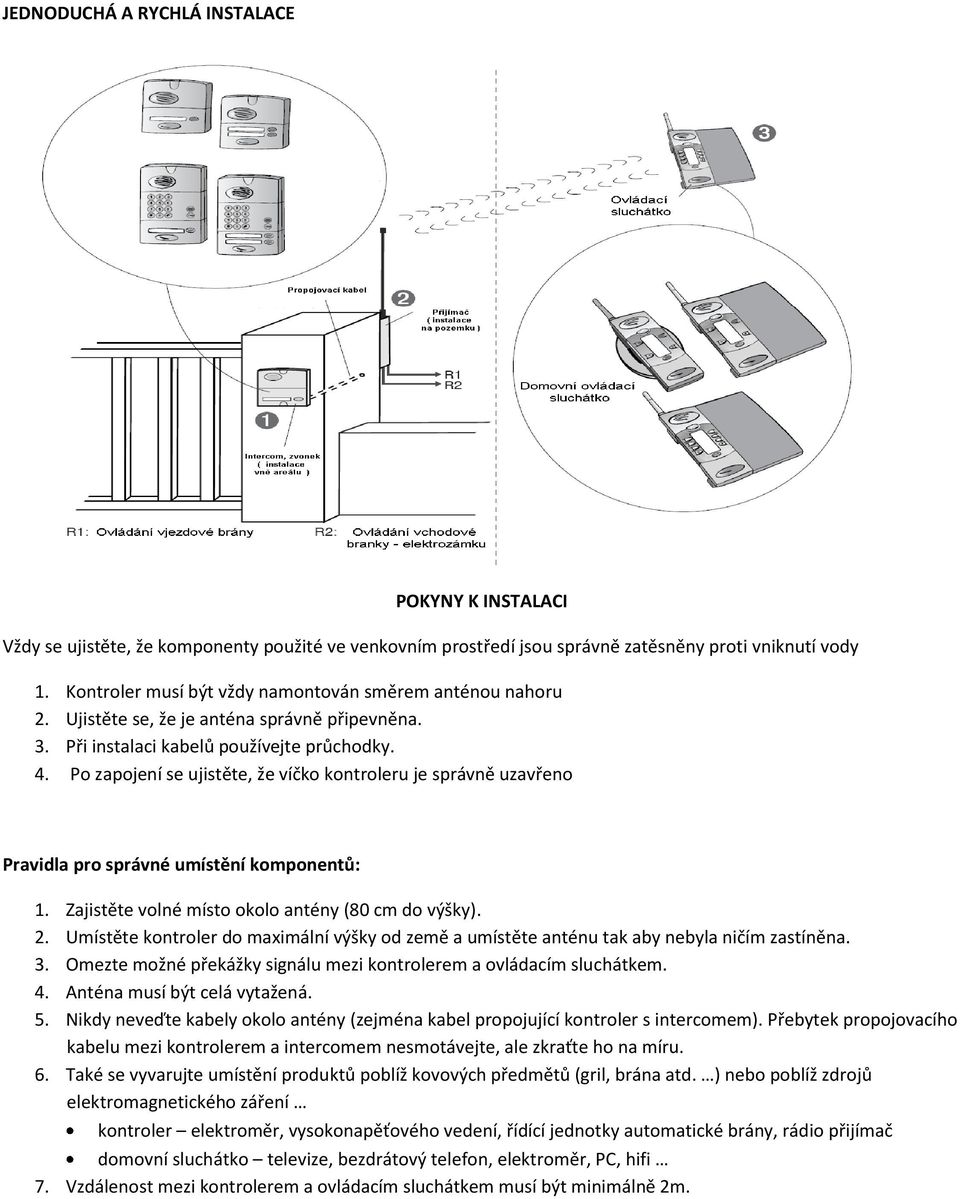

2 JEDNODUCHÁ A RYCHLÁ INSTALACE POKYNY K INSTALACI Vždy se ujistěte, že komponenty použité ve venkovním prostředí jsou správně zatěsněny proti vniknutí vody 1. Kontroler musí být vždy namontován směrem anténou nahoru 2. Ujistěte se, že je anténa správně připevněna. 3. Při instalaci kabelů používejte průchodky. 4. Po zapojení se ujistěte, že víčko kontroleru je správně uzavřeno Pravidla pro správné umístění komponentů: 1. Zajistěte volné místo okolo antény (80 cm do výšky). 2. Umístěte kontroler do maximální výšky od země a umístěte anténu tak aby nebyla ničím zastíněna. 3. Omezte možné překážky signálu mezi kontrolerem a ovládacím sluchátkem. 4. Anténa musí být celá vytažená. 5. Nikdy neveďte kabely okolo antény (zejména kabel propojující kontroler s intercomem). Přebytek propojovacího kabelu mezi kontrolerem a intercomem nesmotávejte, ale zkraťte ho na míru. 6. Také se vyvarujte umístění produktů poblíž kovových předmětů (gril, brána atd. ) nebo poblíž zdrojů elektromagnetického záření kontroler elektroměr, vysokonapěťového vedení, řídící jednotky automatické brány, rádio přijímač domovní sluchátko televize, bezdrátový telefon, elektroměr, PC, hifi 7. Vzdálenost mezi kontrolerem a ovládacím sluchátkem musí být minimálně 2m.

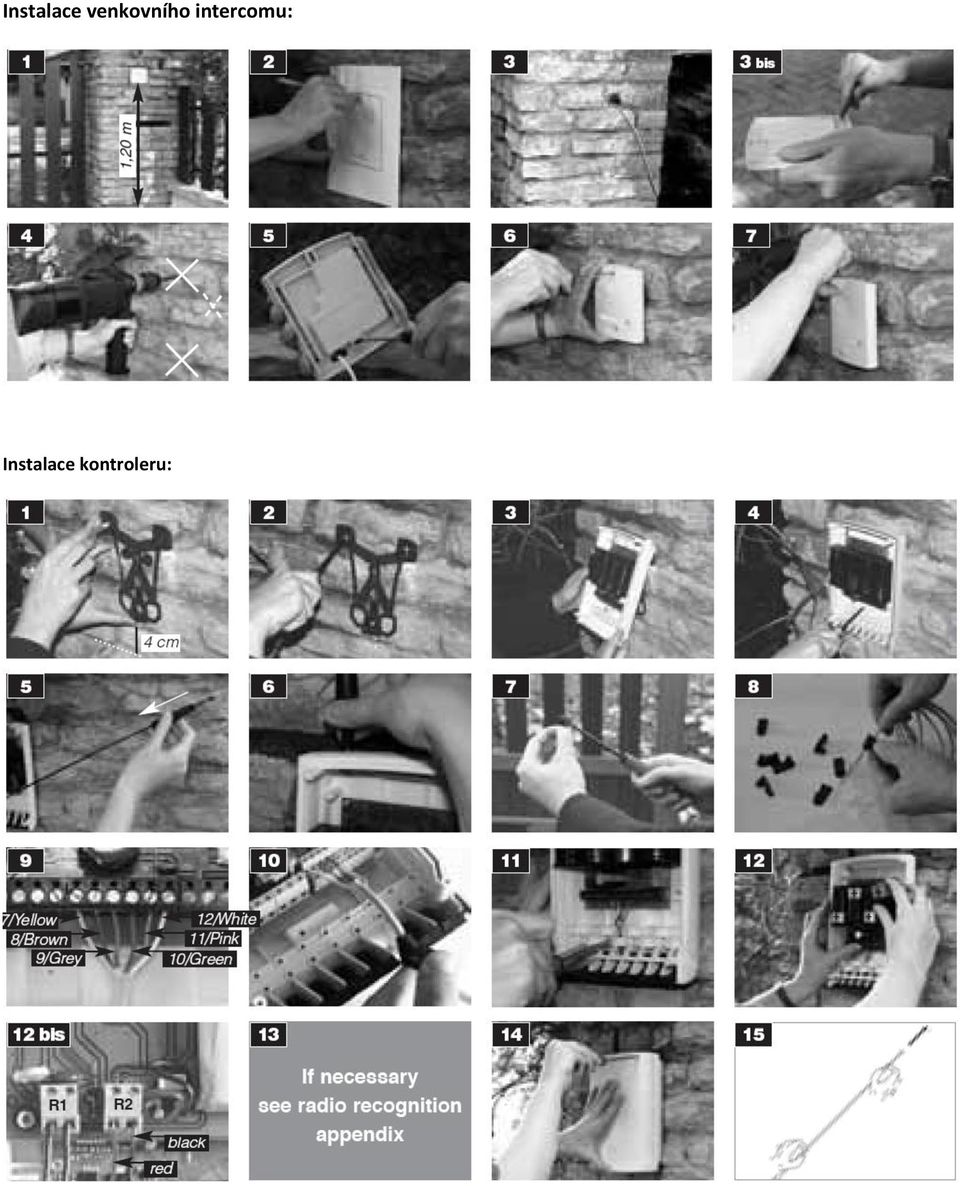

3 Instalace venkovního intercomu: Instalace kontroleru:

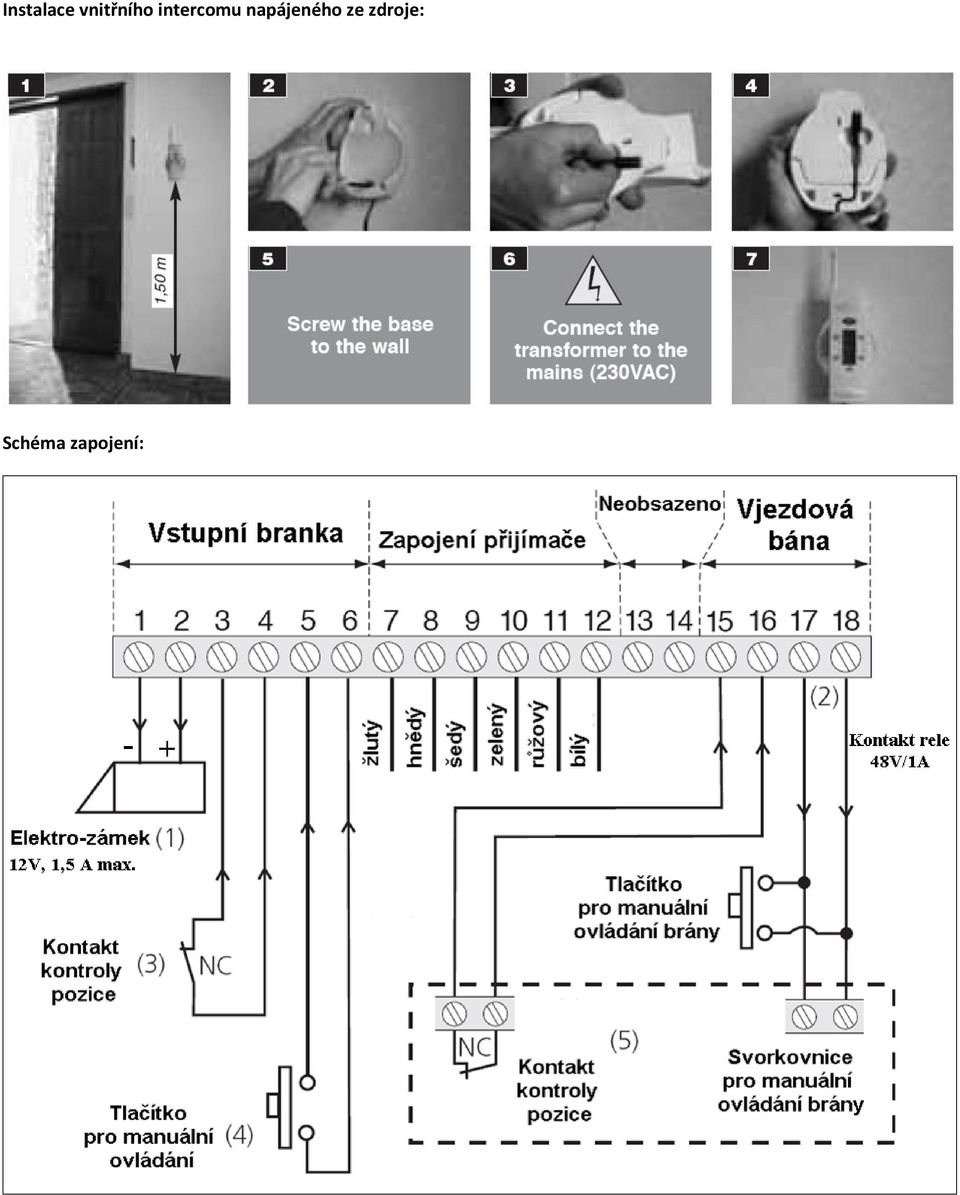

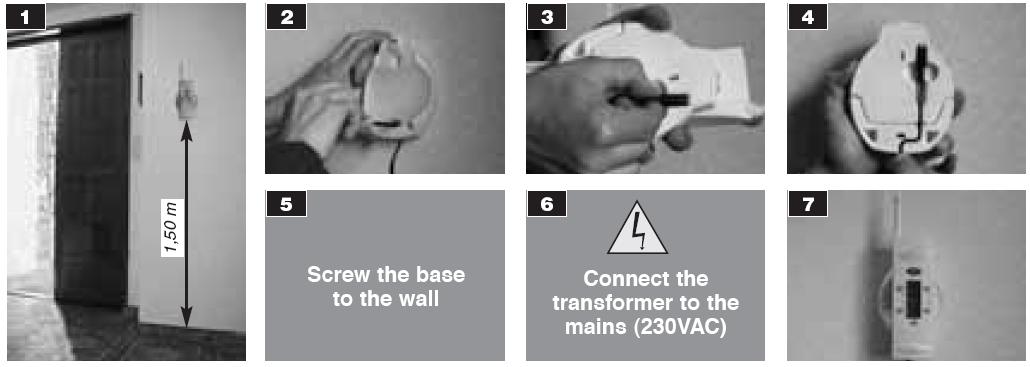

4 Instalace vnitřního intercomu napájeného ze zdroje: Schéma zapojení:

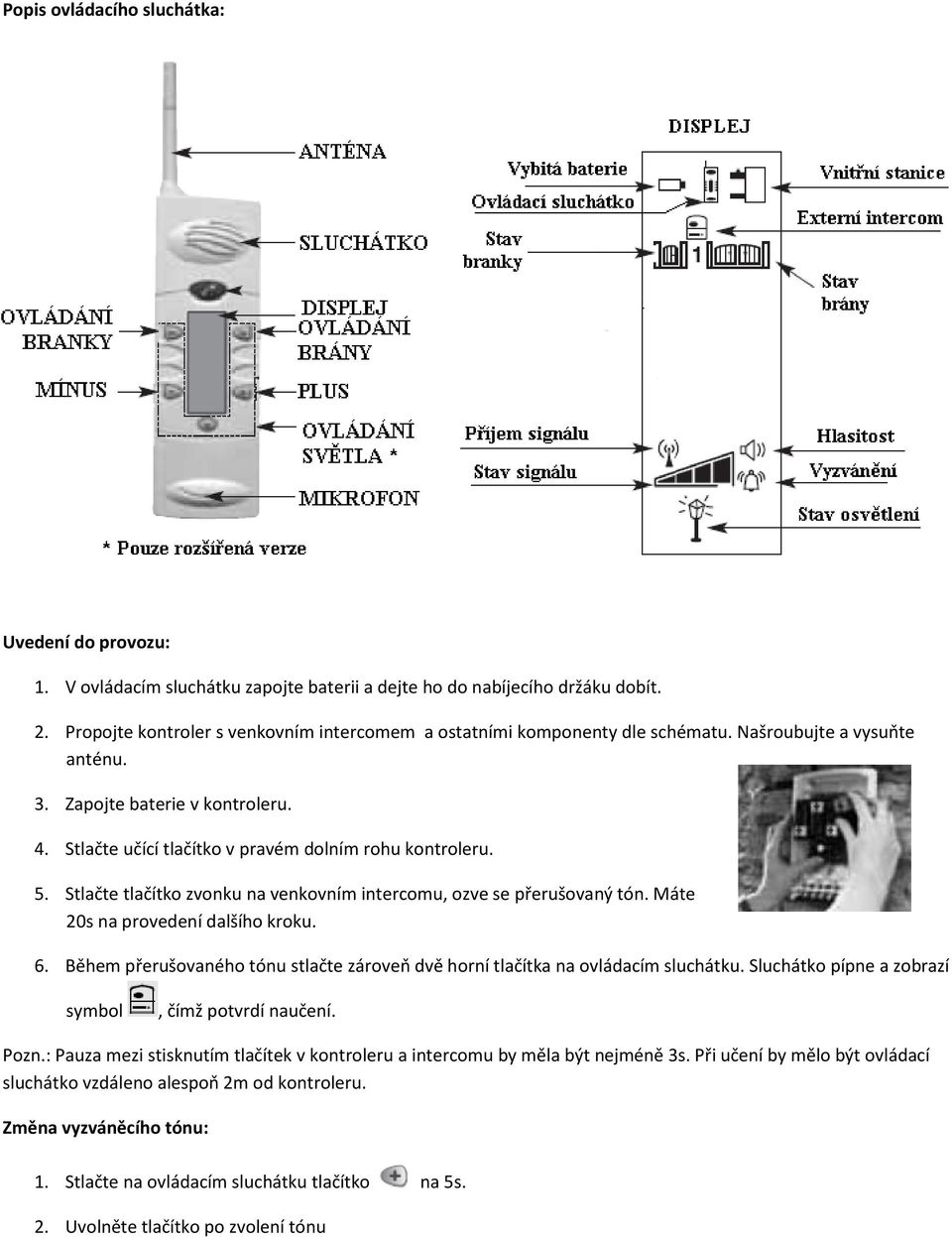

5 Popis ovládacího sluchátka: Uvedení do provozu: 1. V ovládacím sluchátku zapojte baterii a dejte ho do nabíjecího držáku dobít. 2. Propojte kontroler s venkovním intercomem a ostatními komponenty dle schématu. Našroubujte a vysuňte anténu. 3. Zapojte baterie v kontroleru. 4. Stlačte učící tlačítko v pravém dolním rohu kontroleru. 5. Stlačte tlačítko zvonku na venkovním intercomu, ozve se přerušovaný tón. Máte 20s na provedení dalšího kroku. 6. Během přerušovaného tónu stlačte zároveň dvě horní tlačítka na ovládacím sluchátku. Sluchátko pípne a zobrazí symbol, čímž potvrdí naučení. Pozn.: Pauza mezi stisknutím tlačítek v kontroleru a intercomu by měla být nejméně 3s. Při učení by mělo být ovládací sluchátko vzdáleno alespoň 2m od kontroleru. Změna vyzváněcího tónu: 1. Stlačte na ovládacím sluchátku tlačítko na 5s. 2. Uvolněte tlačítko po zvolení tónu

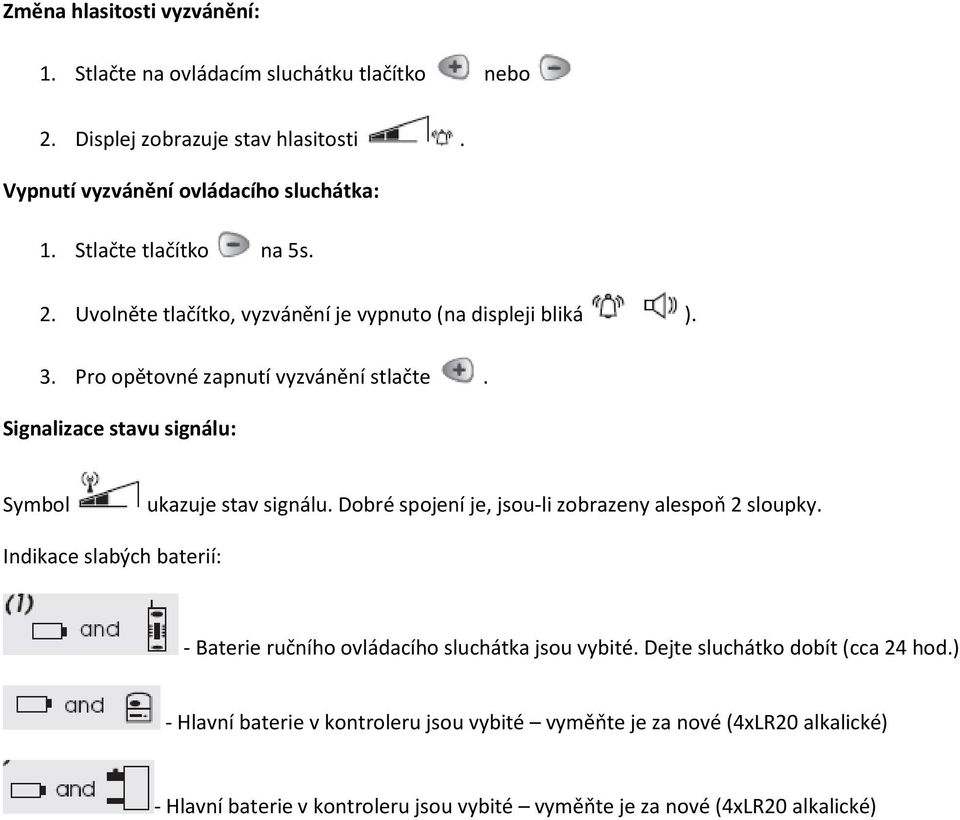

6 Změna hlasitosti vyzvánění: 1. Stlačte na ovládacím sluchátku tlačítko nebo 2. Displej zobrazuje stav hlasitosti. Vypnutí vyzvánění ovládacího sluchátka: 1. Stlačte tlačítko na 5s. 2. Uvolněte tlačítko, vyzvánění je vypnuto (na displeji bliká ). 3. Pro opětovné zapnutí vyzvánění stlačte. Signalizace stavu signálu: Symbol ukazuje stav signálu. Dobré spojení je, jsou-li zobrazeny alespoň 2 sloupky. Indikace slabých baterií: - Baterie ručního ovládacího sluchátka jsou vybité. Dejte sluchátko dobít (cca 24 hod.) - Hlavní baterie v kontroleru jsou vybité vyměňte je za nové (4xLR20 alkalické) - Hlavní baterie v kontroleru jsou vybité vyměňte je za nové (4xLR20 alkalické)
