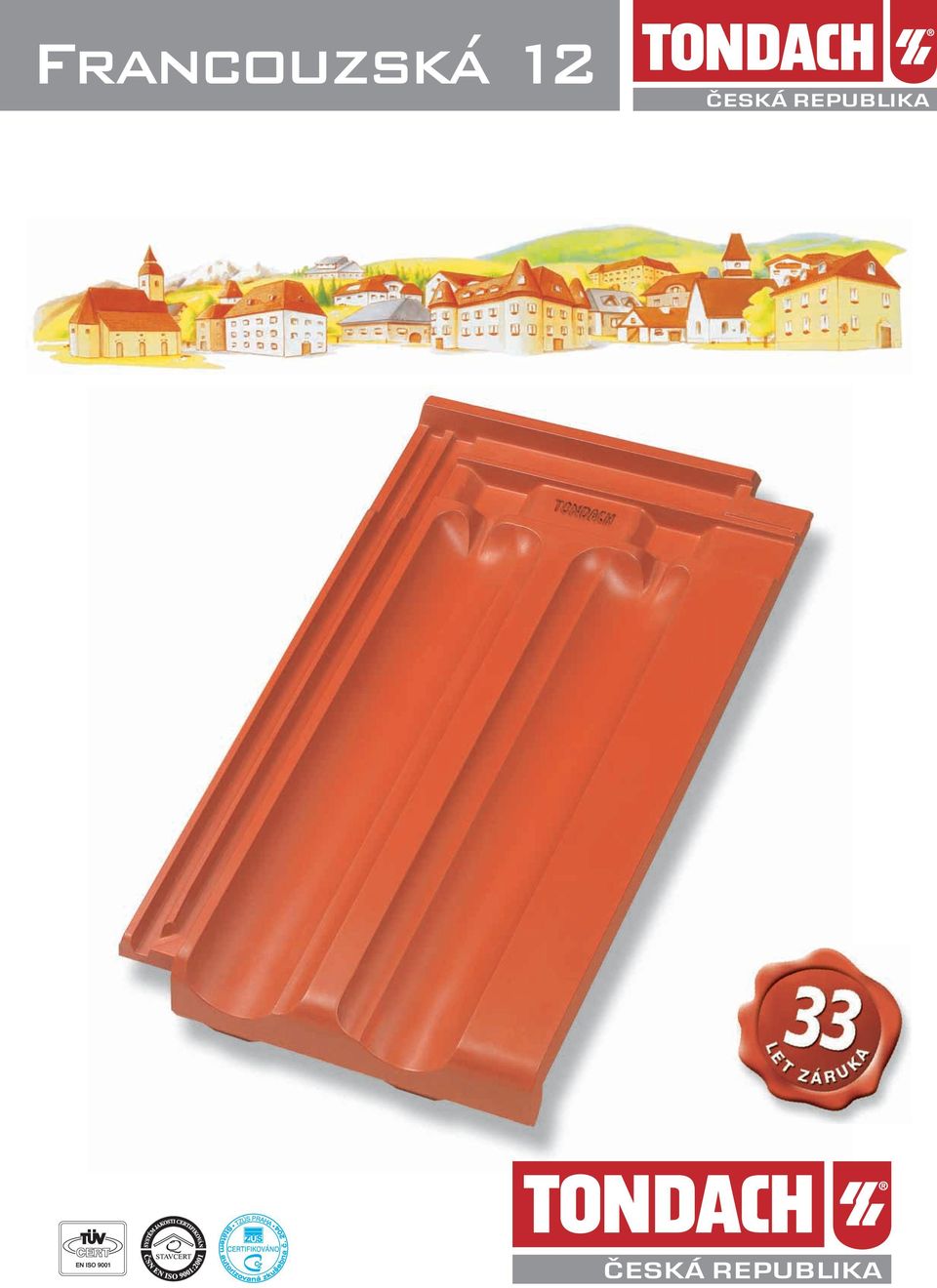

1 Francouzská 12

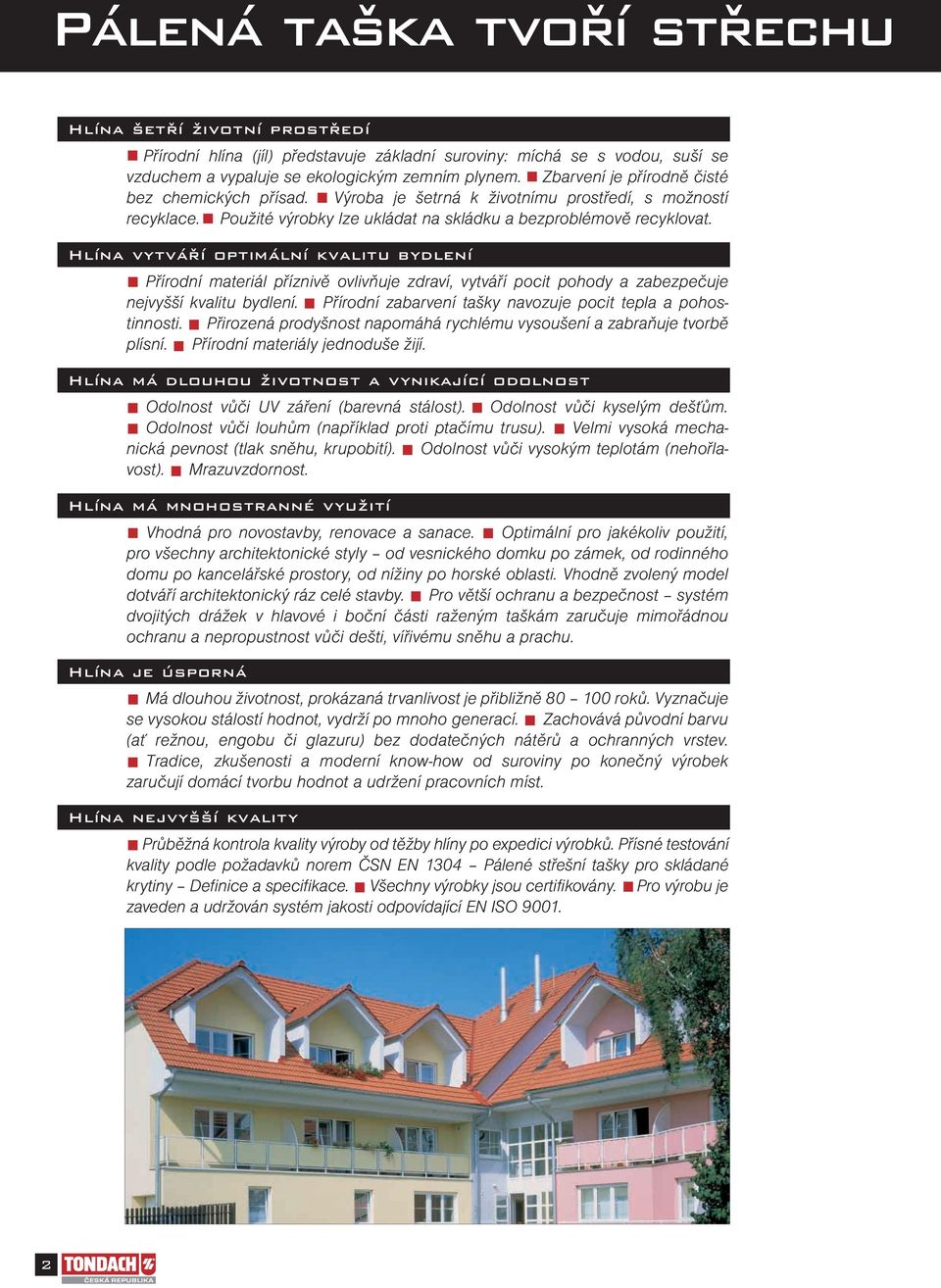

2 Pálená taška tvoří střechu Hlína šetří životní prostředí Přírodní hlína (jíl) představuje základní suroviny: míchá se s vodou, suší se vzduchem a vypaluje se ekologickým zemním plynem. Zbarvení je přírodně čisté bez chemických přísad. Výroba je šetrná k životnímu prostředí, s možností recyklace. Použité výrobky lze ukládat na skládku a bezproblémově recyklovat. Hlína vytváří optimální kvalitu bydlení Přírodní materiál příznivě ovlivňuje zdraví, vytváří pocit pohody a zabezpečuje nejvyšší kvalitu bydlení. Přírodní zabarvení tašky navozuje pocit tepla a pohostinnosti. Přirozená prodyšnost napomáhá rychlému vysoušení a zabraňuje tvorbě plísní. Přírodní materiály jednoduše žijí. Hlína má dlouhou životnost a vynikající odolnost Odolnost vůči UV záření (barevná stálost). Odolnost vůči kyselým dešťům. Odolnost vůči louhům (například proti ptačímu trusu). Velmi vysoká mechanická pevnost (tlak sněhu, krupobití). Odolnost vůči vysokým teplotám (nehořlavost). Mrazuvzdornost. Hlína má mnohostranné využití Vhodná pro novostavby, renovace a sanace. Optimální pro jakékoliv použití, pro všechny architektonické styly od vesnického domku po zámek, od rodinného domu po kancelářské prostory, od nížiny po horské oblasti. Vhodně zvolený model dotváří architektonický ráz celé stavby. Pro větší ochranu a bezpečnost systém dvojitých drážek v hlavové i boční části raženým taškám zaručuje mimořádnou ochranu a nepropustnost vůči dešti, vířivému sněhu a prachu. Hlína je úsporná Má dlouhou životnost, prokázaná trvanlivost je přibližně roků. Vyznačuje se vysokou stálostí hodnot, vydrží po mnoho generací. Zachovává původní barvu (ať režnou, engobu či glazuru) bez dodatečných nátěrů a ochranných vrstev. Tradice, zkušenosti a moderní know-how od suroviny po konečný výrobek zaručují domácí tvorbu hodnot a udržení pracovních míst. Hlína nejvyšší kvality Průběžná kontrola kvality výroby od těžby hlíny po expedici výrobků. Přísné testování kvality podle požadavků norem ČSN EN 1304 Pálené střešní tašky pro skládané krytiny Definice a specifikace. Všechny výrobky jsou certifikovány. Pro výrobu je zaveden a udržován systém jakosti odpovídající EN ISO

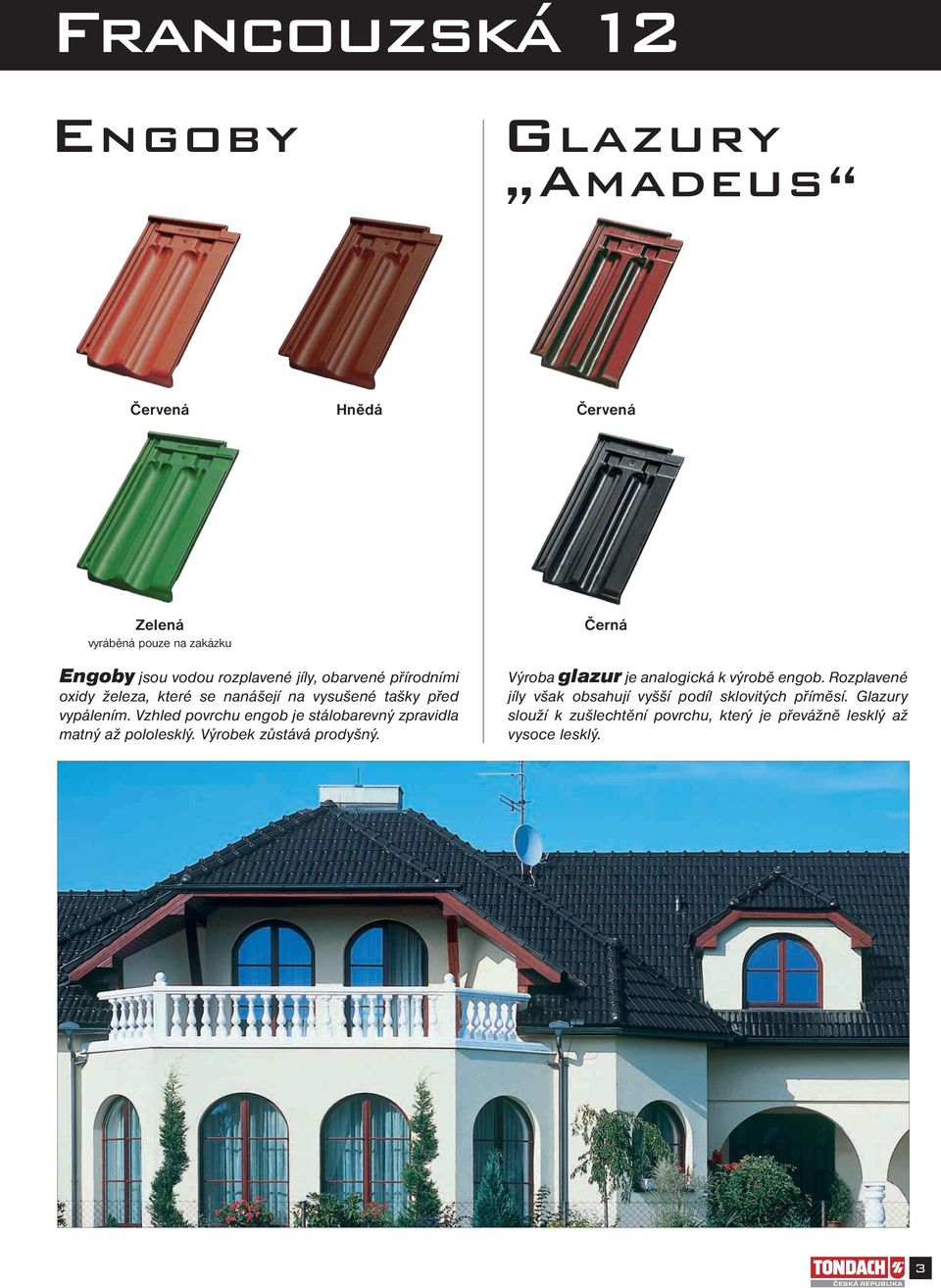

3 Francouzská 12 engoby glazury Amadeus Červená Hnědá Červená Zelená vyráběná pouze na zakázku Engoby jsou vodou rozplavené jíly, obarvené přírodními oxidy železa, které se nanášejí na vysušené tašky před vypálením. Vzhled povrchu engob je stálobarevný zpravidla matný až pololesklý. Výrobek zůstává prodyšný. Černá Výroba glazur je analogická k výrobě engob. Rozplavené jíly však obsahují vyšší podíl sklovitých příměsí. Glazury slouží k zušlechtění povrchu, který je převážně lesklý až vysoce lesklý. 3

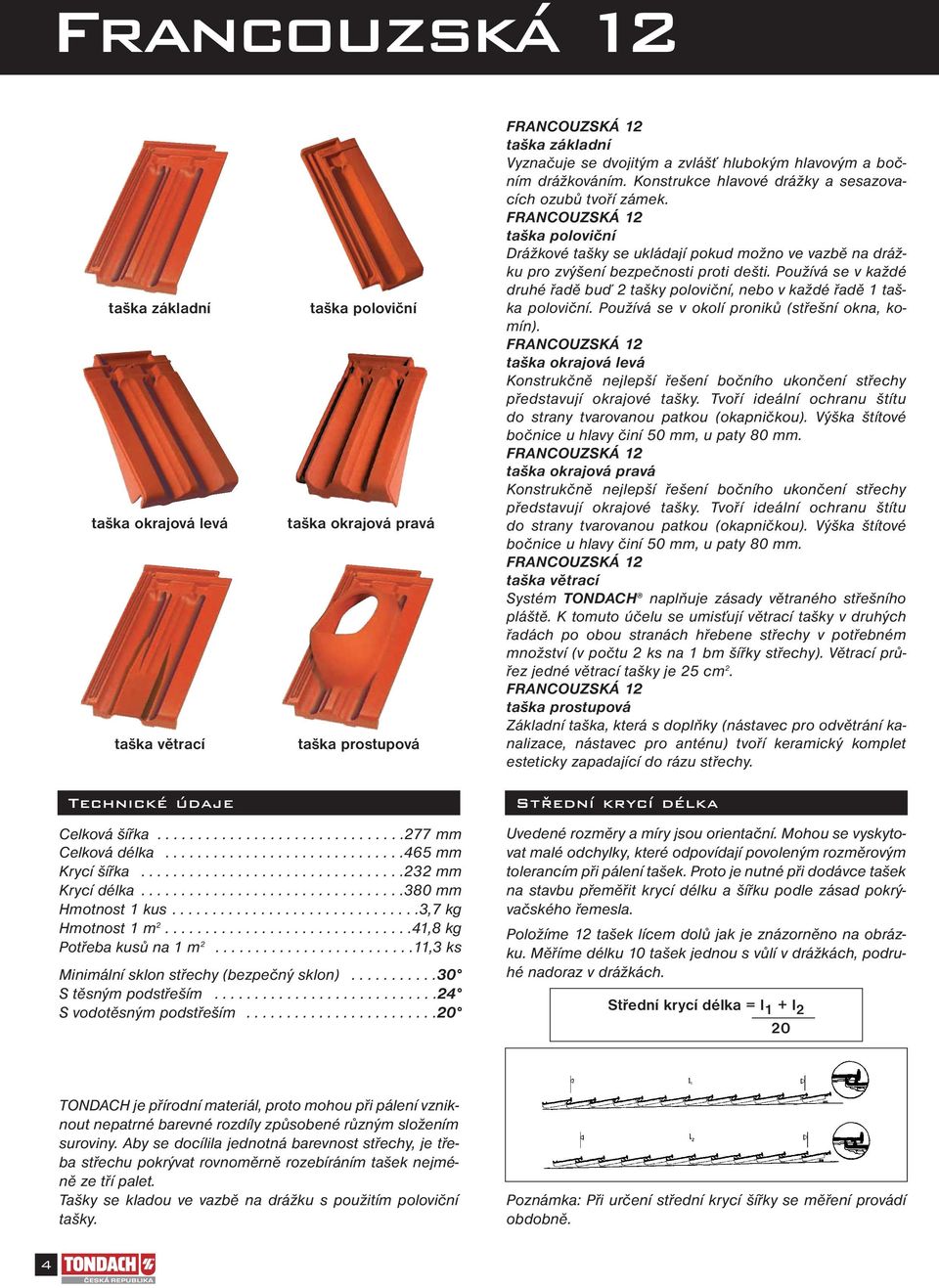

4 Francouzská 12 taška základní taška okrajová levá taška větrací taška poloviční taška okrajová pravá taška prostupová taška základní Vyznačuje se dvojitým a zvlášť hlubokým hlavovým a bočním drážkováním. Konstrukce hlavové drážky a sesazovacích ozubů tvoří zámek. taška poloviční Drážkové tašky se ukládají pokud možno ve vazbě na drážku pro zvýšení bezpečnosti proti dešti. Používá se v každé druhé řadě buď 2 tašky poloviční, nebo v každé řadě 1 taška poloviční. Používá se v okolí proniků (střešní okna, komín). taška okrajová levá Konstrukčně nejlepší řešení bočního ukončení střechy představují okrajové tašky. Tvoří ideální ochranu štítu do strany tvarovanou patkou (okapničkou). Výška štítové bočnice u hlavy činí 50 mm, u paty 80 mm. taška okrajová pravá Konstrukčně nejlepší řešení bočního ukončení střechy představují okrajové tašky. Tvoří ideální ochranu štítu do strany tvarovanou patkou (okapničkou). Výška štítové bočnice u hlavy činí 50 mm, u paty 80 mm. taška větrací Systém TONDACH naplňuje zásady větraného střešního pláště. K tomuto účelu se umisťují větrací tašky v druhých řadách po obou stranách hřebene střechy v potřebném množství (v počtu 2 ks na 1 bm šířky střechy). Větrací průřez jedné větrací tašky je 25 cm 2. taška prostupová Základní taška, která s doplňky (nástavec pro odvětrání kanalizace, nástavec pro anténu) tvoří keramický komplet esteticky zapadající do rázu střechy. Technické údaje Celková šířka mm Celková délka mm Krycí šířka mm Krycí délka mm Hmotnost 1 kus ,7 kg Hmotnost 1 m ,8 kg Potřeba kusů na 1 m ,3 ks Minimální sklon střechy (bezpečný sklon) S těsným podstřeším S vodotěsným podstřeším Střední krycí délka Uvedené rozměry a míry jsou orientační. Mohou se vyskytovat malé odchylky, které odpovídají povoleným rozměrovým tolerancím při pálení tašek. Proto je nutné při dodávce tašek na stavbu přeměřit krycí délku a šířku podle zásad pokrývačského řemesla. Položíme 12 tašek lícem dolů jak je znázorněno na obrázku. Měříme délku 10 tašek jednou s vůlí v drážkách, podruhé nadoraz v drážkách. Střední krycí délka = l 1 + l 2 20 TONDACH je přírodní materiál, proto mohou při pálení vzniknout nepatrné barevné rozdíly způsobené různým složením suroviny. Aby se docílila jednotná barevnost střechy, je třeba střechu pokrývat rovnoměrně rozebíráním tašek nejméně ze tří palet. Tašky se kladou ve vazbě na drážku s použitím poloviční tašky. Poznámka: Při určení střední krycí šířky se měření provádí obdobně. 4

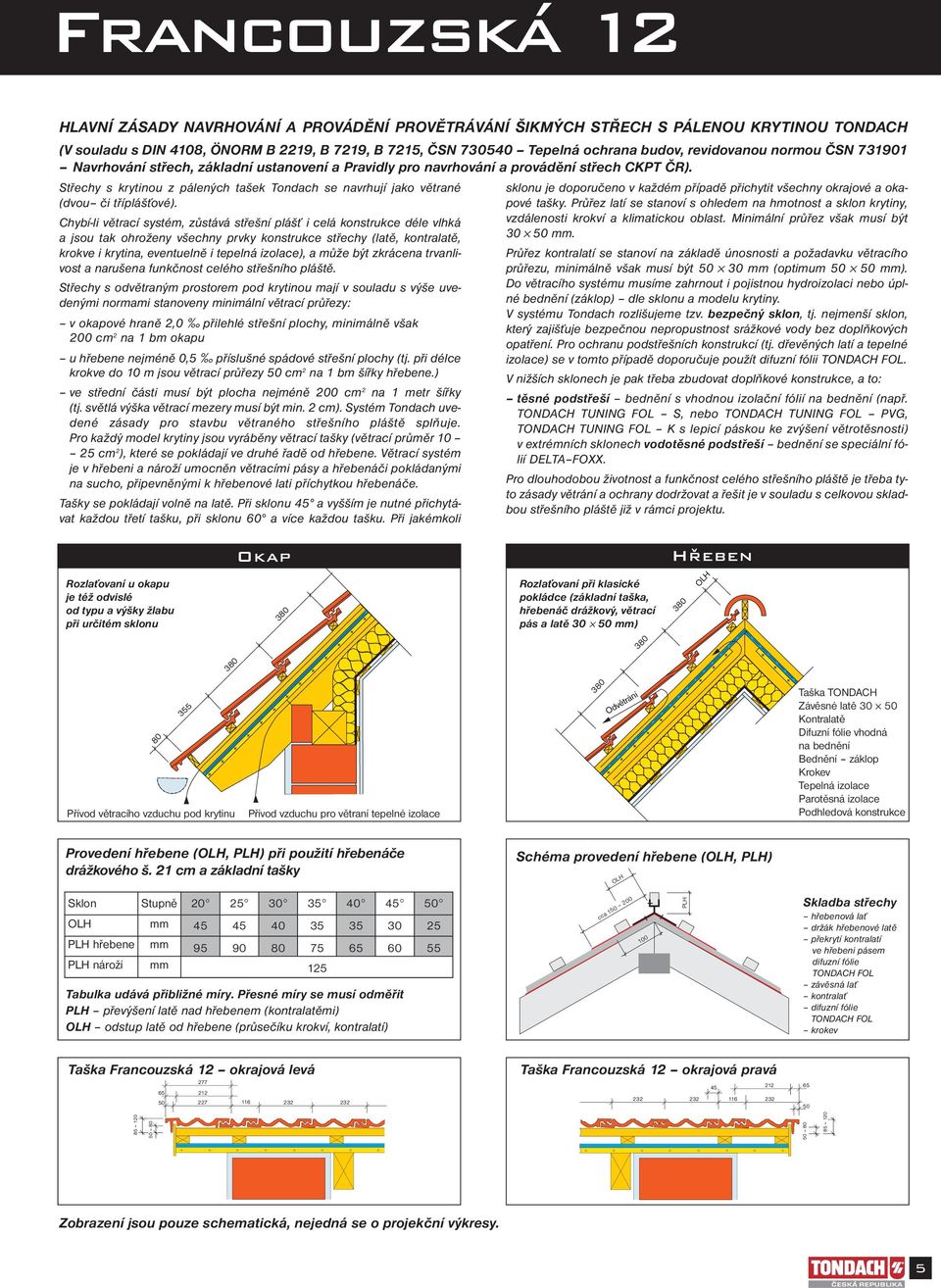

5 Francouzská 12 HLAVNÍ ZÁSADY NAVRHOVÁNÍ A PROVÁDĚNÍ PROVĚTRÁVÁNÍ ŠIKMÝCH STŘECH S PÁLENOU KRYTINOU TONDACH (V souladu s DIN 4108, ÖNORM B 2219, B 7219, B 7215, ČSN Tepelná ochrana budov, revidovanou normou ČSN Navrhování střech, základní ustanovení a Pravidly pro navrhování a provádění střech CKPT ČR). Střechy s krytinou z pálených tašek Tondach se navrhují jako větrané (dvou či tříplášťové). Chybí-li větrací systém, zůstává střešní plášť i celá konstrukce déle vlhká a jsou tak ohroženy všechny prvky konstrukce střechy (latě, kontralatě, krokve i krytina, eventuelně i tepelná izolace), a může být zkrácena trvanlivost a narušena funkčnost celého střešního pláště. Střechy s odvětraným prostorem pod krytinou mají v souladu s výše uvedenými normami stanoveny minimální větrací průřezy: v okapové hraně 2,0 přilehlé střešní plochy, minimálně však 200 cm 2 na 1 bm okapu u hřebene nejméně 0,5 příslušné spádové střešní plochy (tj. při délce krokve do 10 m jsou větrací průřezy 50 cm 2 na 1 bm šířky hřebene.) ve střední části musí být plocha nejméně 200 cm 2 na 1 metr šířky (tj. světlá výška větrací mezery musí být min. 2 cm). Systém Tondach uvedené zásady pro stavbu větraného střešního pláště splňuje. Pro každý model krytiny jsou vyráběny větrací tašky (větrací průměr cm 2 ), které se pokládají ve druhé řadě od hřebene. Větrací systém je v hřebeni a nároží umocněn větracími pásy a hřebenáči pokládanými na sucho, připevněnými k hřebenové lati příchytkou hřebenáče. Tašky se pokládají volně na latě. Při sklonu 45 a vyšším je nutné přichytávat každou třetí tašku, při sklonu 60 a více každou tašku. Při jakémkoli sklonu je doporučeno v každém případě přichytit všechny okrajové a okapové tašky. Průřez latí se stanoví s ohledem na hmotnost a sklon krytiny, vzdálenosti krokví a klimatickou oblast. Minimální průřez však musí být mm. Průřez kontralatí se stanoví na základě únosnosti a požadavku větracího průřezu, minimálně však musí být mm (optimum mm). Do větracího systému musíme zahrnout i pojistnou hydroizolaci nebo úplné bednění (záklop) dle sklonu a modelu krytiny. V systému Tondach rozlišujeme tzv. bezpečný sklon, tj. nejmenší sklon, který zajišťuje bezpečnou nepropustnost srážkové vody bez doplňkových opatření. Pro ochranu podstřešních konstrukcí (tj. dřevěných latí a tepelné izolace) se v tomto případě doporučuje použít difuzní fólii TONDACH FOL. V nižších sklonech je pak třeba zbudovat doplňkové konstrukce, a to: těsné podstřeší bednění s vhodnou izolační fólií na bednění (např. TONDACH TUNING FOL S, nebo TONDACH TUNING FOL PVG, TONDACH TUNING FOL K s lepicí páskou ke zvýšení větrotěsnosti) v extrémních sklonech vodotěsné podstřeší bednění se speciální fólií DELTA FOXX. Pro dlouhodobou životnost a funkčnost celého střešního pláště je třeba tyto zásady větrání a ochrany dodržovat a řešit je v souladu s celkovou skladbou střešního pláště již v rámci projektu. Rozlaťovaní u okapu je též odvislé od typu a výšky žlabu při určitém sklonu Přívod větracího vzduchu pod krytinu Okap Přívod vzduchu pro větraní tepelné izolace Rozlaťovaní při klasické pokládce (základní taška, hřebenáč drážkový, větrací pás a latě mm) OLH Odvětrání Hřeben Taška TONDACH Závěsné latě Kontralatě Difuzní fólie vhodná na bednění Bednění záklop Krokev Tepelná izolace Parotěsná izolace Podhledová konstrukce Provedení hřebene (OLH, PLH) při použití hřebenáče drážkového š. 21 cm a základní tašky Schéma provedení hřebene (OLH, PLH) OLH Sklon OLH PLH hřebene PLH nároží Stupně mm mm mm Tabulka udává přibližné míry. Přesné míry se musí odměřit PLH převýšení latě nad hřebenem (kontralatěmi) OLH odstup latě od hřebene (průsečíku krokví, kontralatí) cca PLH Skladba střechy hřebenová lať držák hřebenové latě překrytí kontralatí ve hřebeni pásem difuzní fólie TONDACH FOL závěsná lať kontralať difuzní fólie TONDACH FOL krokev Taška Francouzská 12 okrajová levá Taška Francouzská 12 okrajová pravá Zobrazení jsou pouze schematická, nejedná se o projekční výkresy. 5

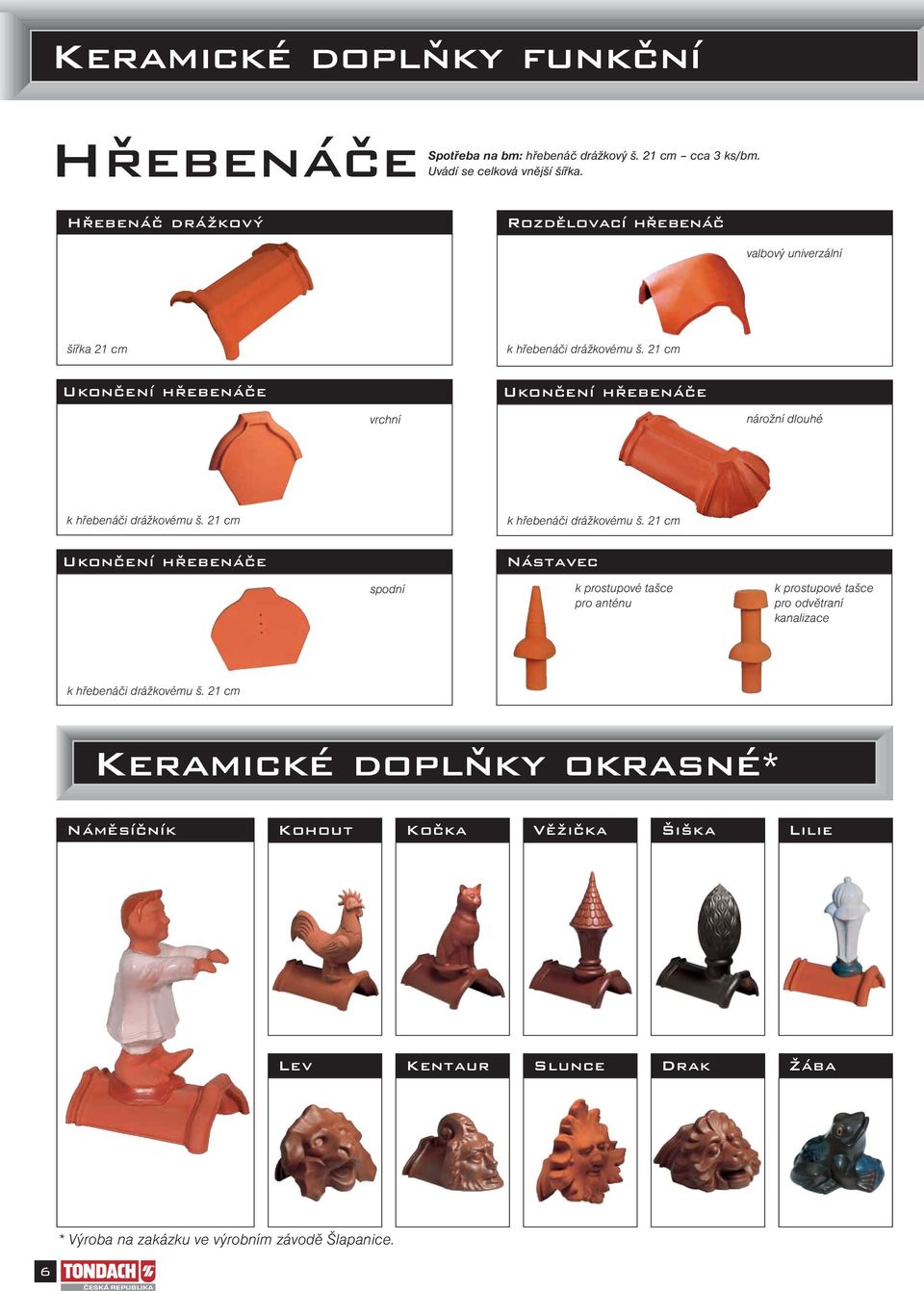

6 Keramické doplňky funkční Hřebenáče Spotřeba na bm: hřebenáč drážkový š. 21 cm cca 3 ks/bm. Uvádí se celková vnější šířka. Hřebenáč drážkový Rozdělovací hřebenáč valbový univerzální šířka 21 cm k hřebenáči drážkovému š. 21 cm Ukončení hřebenáče Ukončení hřebenáče vrchní nárožní dlouhé k hřebenáči drážkovému š. 21 cm k hřebenáči drážkovému š. 21 cm Ukončení hřebenáče Nástavec spodní k prostupové tašce pro anténu k prostupové tašce pro odvětraní kanalizace k hřebenáči drážkovému š. 21 cm Keramické doplňky okrasné* Náměsíčník Kohout Kočka Věžička Šiška Lilie Lev Kentaur Slunce Drak Žába * Výroba na zakázku ve výrobním závodě Šlapanice. 6

7 Tondach Tuning (nekeramické příslušenství) Hřeben/nároží Prosvětlení Uzávěra hřebene aluminium Příchytka hřebenáče drážkového š. 21 cm Držák hřebenové a nárožní latě univerzální, výškově nastavitelný šroubením typ 2, 3 Držák hřebenové a nárožní latě univerzální typ 1 Šroubovitý hřebík s podložkou Ø 3,5 110 mm Taška prosvětlovací plastová Univerzální vikýř kovový pro profilované krytiny s bezpečnostním sklem cm Protisněhový systém Příchytky tašek Sněhová mříž výška 200 mm, délka 3000 mm (v barvě) Univerzální držák sněhové mříže Protisněhový hák D 62 Spojka mříže Příchytka tašky boční Speciální příchytka řezaných tašek Speciální příchytka tašek v okapové hraně Úžlabí Pochůzný systém Pás úžlabí hliníkový profilovaný Těsnicí pás úžlabí klínový samolepicí 1000/60 mm Sedlový pás úžlabí hliníkový Pás úžlabí se třemi prolisy (Cu nebo Al) Pás úžlabí se sedmi prolisy (Cu nebo Al) Univerzální stoupací komplet dlouhý (univerzální držák profil. 2 ks, držák roštu 2 ks, rošt 800/250 mm 1 ks, včetně spojovacího materiálu) Univerzální stoupací komplet krátký (univerzální držák profil. 2 ks, držák roštu 2 ks, rošt 400/250 mm 1 ks, včetně spojovacího materiálu) Podstřešní konstrukce Těsnění komínu TONDACH FOL difuzní pojistná hydroizolace pro tříplášťové šikmé střechy bez bednění 75 m 2 PÁSKA TONDACH TUNING UNIVERZÁL páska k lepení přesahů a malým opravám fólií (kromě FOXX) 60 mm/25 m PÁSKA TONDACH TUNING 50 těsnicí páska k podložení kontralatí 50 mm/20 m u systému DELTA-FOXX TONDACH TUNING FOL N difuzně otevřená pojistná hydroizolace pro dvouplášťové šikmé střechy bez bednění 75 m 2 TONDACH TUNING FOL S difuzně otevřená pojistná hydroizolace pro dvouplášťové šikmé střechy bedněné 75 m 2 (varianta: TONDACH TUNING FOL K ke zvýšení větrotěsnosti) TONDACH TUNING FOL PVG difuzně pojistná hydroizolace pro tříplášťové bedněné šikmé střechy 75 m 2 DELTA-FOXX difuzně otevřená pojistná hydroizolace pro vytvoření vodotěsného podstřeší 75 m 2 DELTA-FOXX-PREN tekuté lepidlo k lepení fólie DELTA-FOXX DELTA-FLEX-BAND speciální těsnicí páska k dotěsnění maloformátových prostupů systému DELTA-FOXX, 100 mm/7,5 m Těsnicí pás komínu a zdi hliníkový 5000/280 mm (v barvě) Těsnicí lišta ke komínu a zdi hliníková oboustranná 1 bm Satelitní a odvětr. systém kovový Prostupová taška univerzální kovová Flexi hadice Ø 125 mm Nástavec odvětrání kovový Ø 125 mm Nástavec pro anténu kovový Držák satelitní antény Ø 48 mm (pro rozteč krokví cm) Větrání (hřeben, nároží, okap) Okapní plech profilovaný hliníkový 5000/230 mm Větrací pás kovový hřebene a nároží (olovo/cín) 5000/320, 5000/280 mm (dle sklonu a typu hřebenáče) Větrací pás hřebene plastový 1000/180/70 mm Ochranný větrací pás okapní plastový 5000/100 mm Ochranný větrací pás okapní hliníkový 5000/100 mm Ochranná větrací mřížka s vysokým větracím průřezem s hřebenem 1 bm Ochranná větrací mřížka jednoduchá 1000/55 mm 7

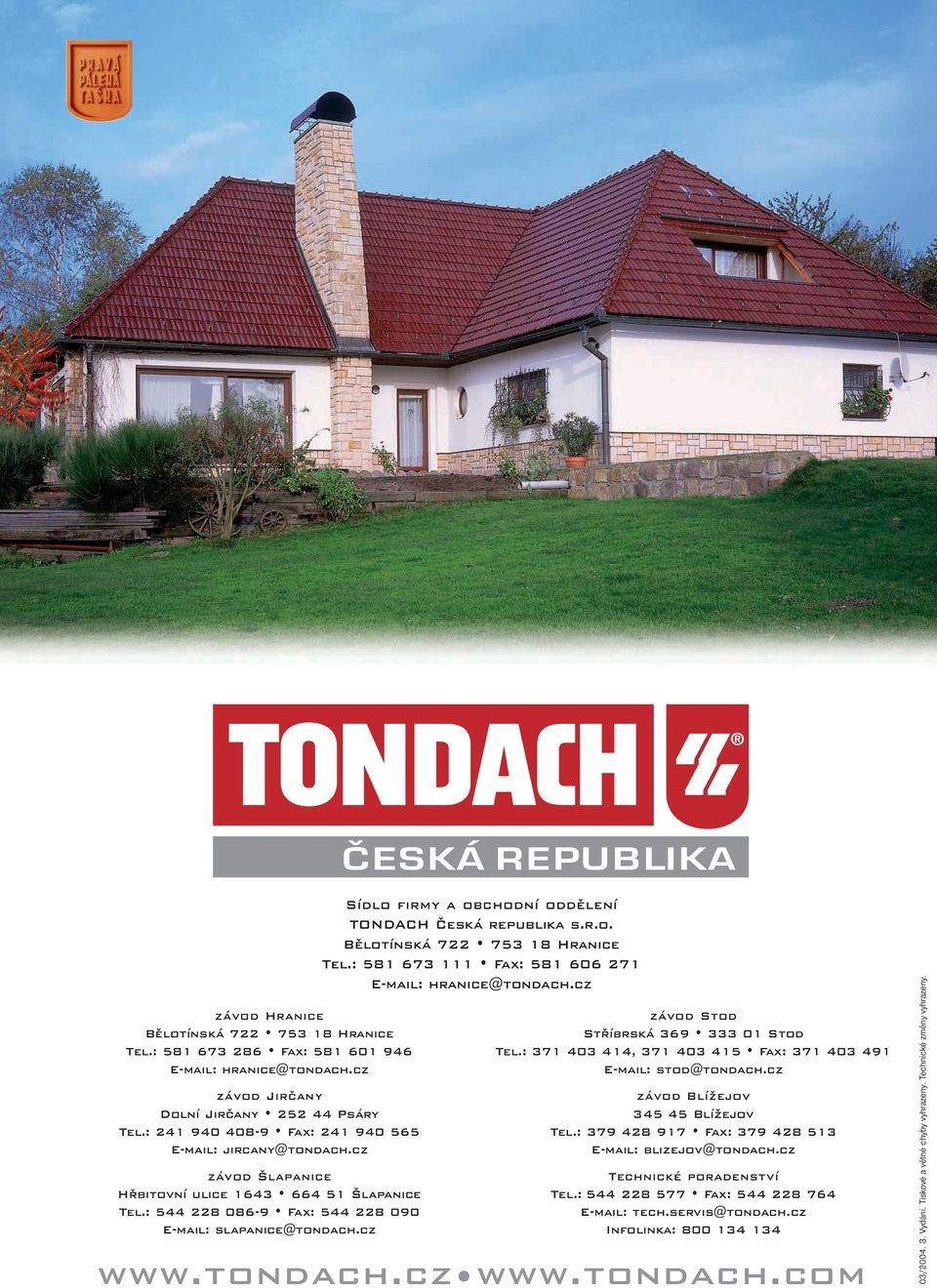

8 závod Hranice Bělotínská Hranice Tel.: Fax: závod Jirčany Dolní Jirčany Psáry Tel.: Fax: závod Šlapanice Hřbitovní ulice Šlapanice Tel.: Fax: Sídlo firmy a obchodní oddělení TONDACH Česká republika s.r.o. Bělotínská Hranice Tel.: Fax: hranice@tondach.cz závod Stod Stříbrská Stod Tel.: , Fax: stod@tondach.cz závod Blížejov Blížejov Tel.: Fax: blizejov@tondach.cz Technické poradenství Tel.: Fax: tech.servis@tondach.cz Infolinka: / Vydání. Tiskové a větné chyby vyhrazeny. Technické změny vyhrazeny.
