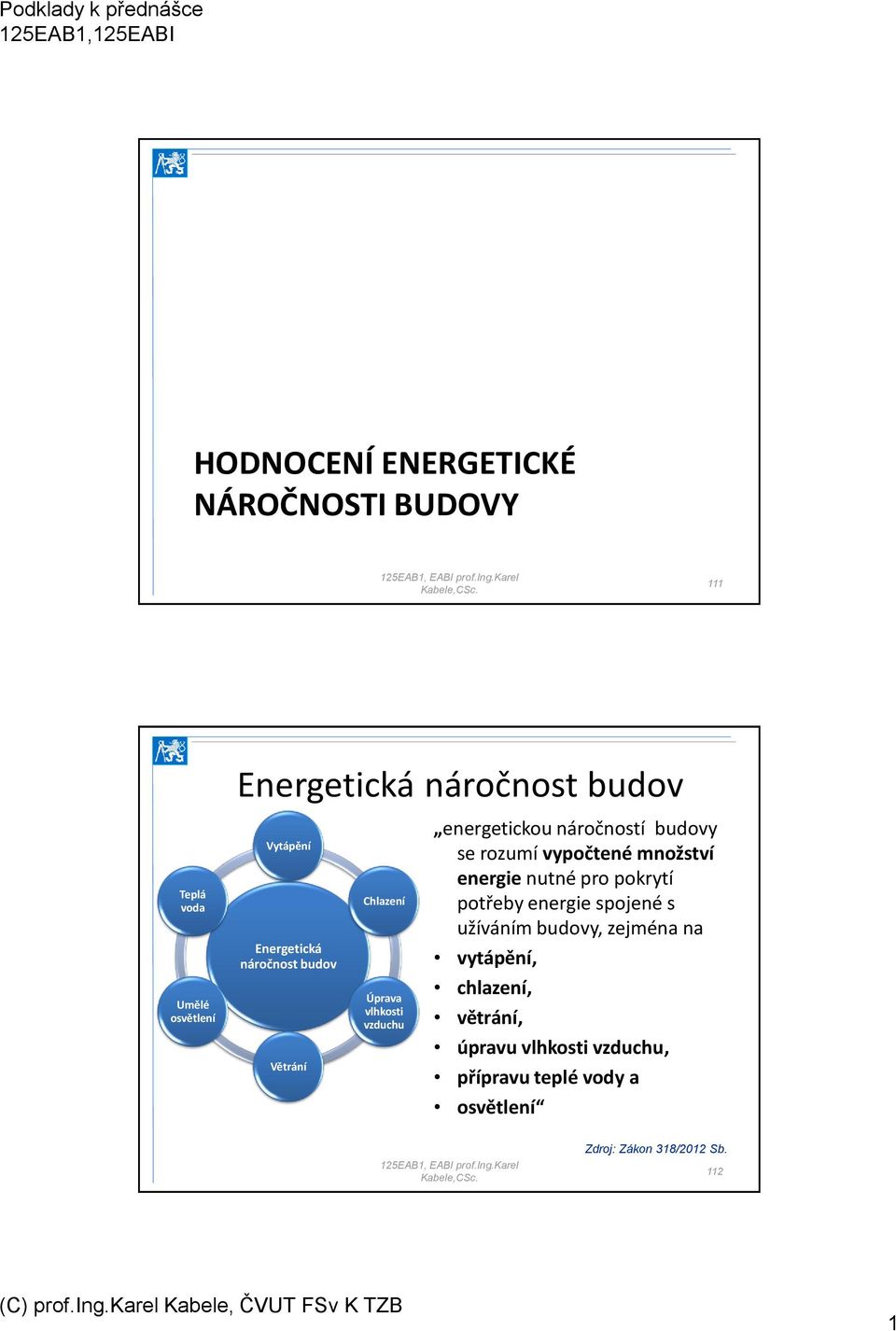

1 HODNOCENÍ ENERGETICKÉ NÁROČNOSTI BUDOVY 111 Teplá voda Umělé osvětlení Energetická náročnost budov Vytápění Energetická náročnost budov Větrání Chlazení Úprava vlhkosti vzduchu energetickou náročností budovy se rozumí vypočtené množství energie nutné pro pokrytí potřeby energie spojené s užíváním budovy, zejména na vytápění, chlazení, větrání, úpravu vlhkosti vzduchu, přípravu teplé vody a osvětlení Zdroj: Zákon 318/2012 Sb

2 Energetická náročnost budov Systémová hranice Požadovaný stav vnitřního prostředí (teplota, vlhkost, kvalita vzduchu, osvětlení) Teplá voda 113 Energetická náročnost budov Systémová hranice Solární zisky Prostup Infiltrace větrání Denní osvětlení Vnitřní zisky Požadovaný stav vnitřního prostředí (teplota, vlhkost, kvalita vzduchu, osvětlení) Teplá voda Vytápění Chlazení Větrání Osvětlení Teplá voda Potřeba energie 114 2

3 Energetická náročnost budov Systémová hranice Solární zisky Prostup Infiltrace větrání Denní osvětlení Vnitřní zisky Požadovaný stav vnitřního prostředí (teplota, vlhkost, kvalita vzduchu, osvětlení) Teplá voda Vytápění Chlazení Větrání Osvětlení Teplá voda TECHNICKÉ SYSTÉMY BUDOV Potřeba energie Ztráty tech.systémů Vypočtená spotřeba energie 115 Energetická náročnost budov Systémová hranice OZE noze Solární zisky Prostup Infiltrace větrání Denní osvětlení Vnitřní zisky Požadovaný stav vnitřního prostředí (teplota, vlhkost, kvalita vzduchu, osvětlení) Teplá voda Vytápění Chlazení Větrání Osvětlení Teplá voda TECHNICKÉ SYSTÉMY BUDOV Teplo Chlad Elektřina Potřeba energie Ztráty tech.systémů Vypočtená spotřeba energie Pomocné energie Dodaná energie 116 3

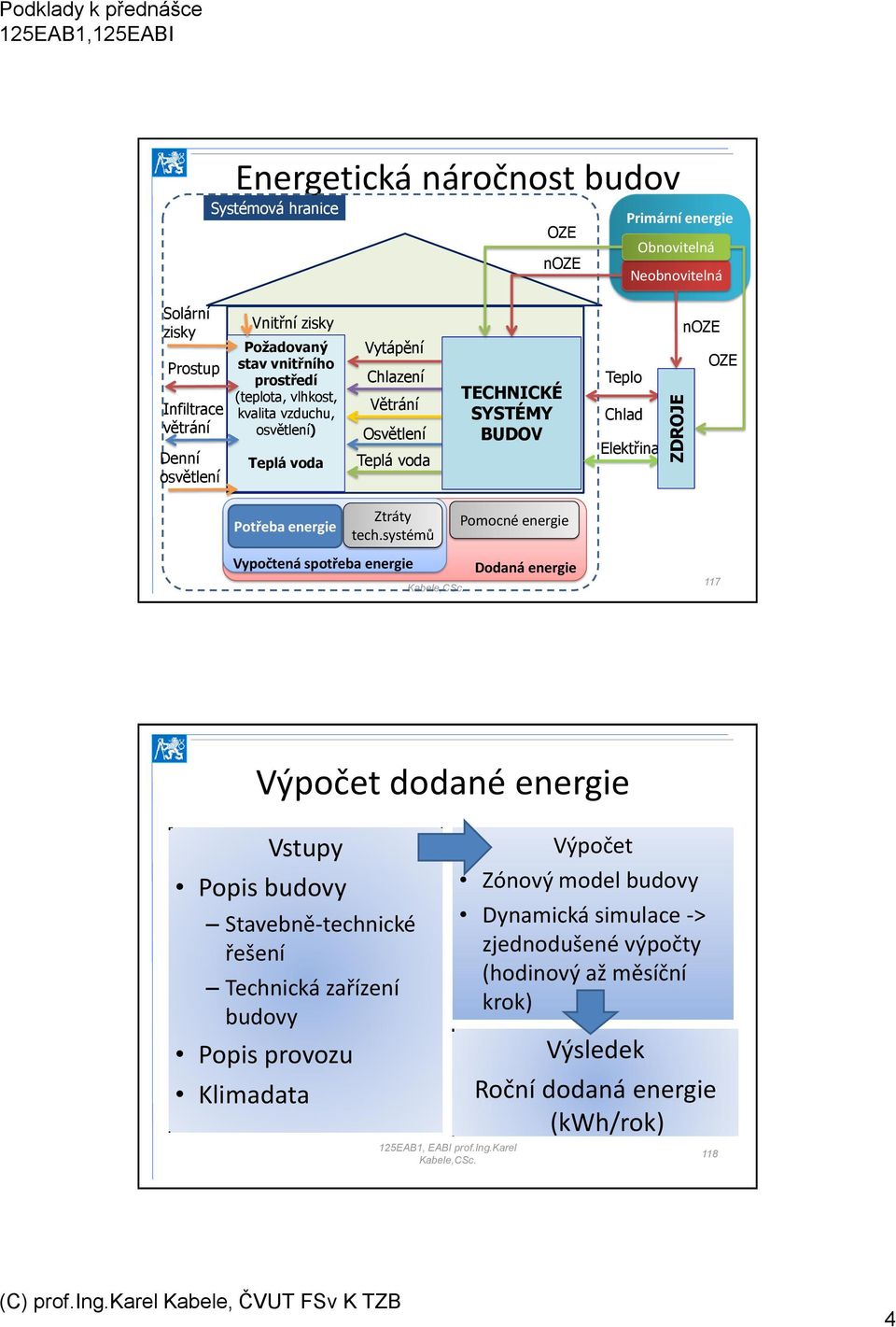

4 ZDROJE Energetická náročnost budov Systémová hranice Primární energie OZE Obnovitelná noze Neobnovitelná Solární zisky Prostup Infiltrace větrání Denní osvětlení Vnitřní zisky Požadovaný stav vnitřního prostředí (teplota, vlhkost, kvalita vzduchu, osvětlení) Teplá voda Vytápění Chlazení Větrání Osvětlení Teplá voda TECHNICKÉ SYSTÉMY BUDOV Teplo Chlad Elektřina noze OZE Potřeba energie Ztráty tech.systémů Vypočtená spotřeba energie Pomocné energie Dodaná energie 117 Výpočet dodané energie Vstupy Popis budovy Stavebně-technické řešení Technická zařízení budovy Popis provozu Klimadata Výpočet Zónový model budovy Dynamická simulace -> zjednodušené výpočty (hodinový až měsíční krok) Výsledek Roční dodaná energie (kwh/rok) 118 4

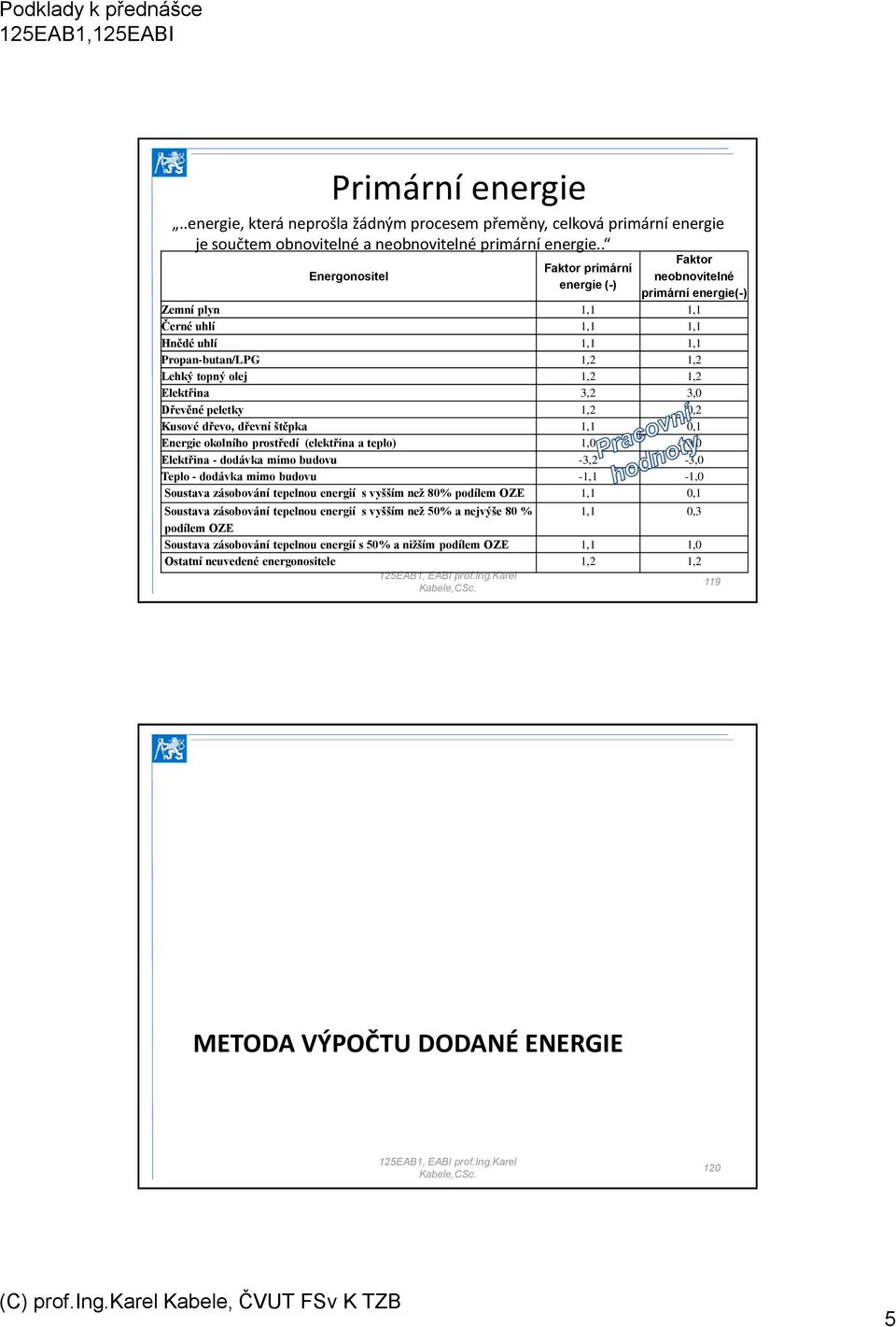

5 Primární energie..energie, která neprošla žádným procesem přeměny, celková primární energie je součtem obnovitelné a neobnovitelné primární energie.. Energonositel Faktor primární energie (-) Faktor neobnovitelné primární energie(-) Zemní plyn 1,1 1,1 Černé uhlí 1,1 1,1 Hnědé uhlí 1,1 1,1 Propan-butan/LPG 1,2 1,2 Lehký topný olej 1,2 1,2 Elektřina 3,2 3,0 Dřevěné peletky 1,2 0,2 Kusové dřevo, dřevní štěpka 1,1 0,1 Energie okolního prostředí (elektřina a teplo) 1,0 0,0 Elektřina - dodávka mimo budovu -3,2-3,0 Teplo - dodávka mimo budovu -1,1-1,0 Soustava zásobování tepelnou energií s vyšším než 80% podílem OZE 1,1 0,1 Soustava zásobování tepelnou energií s vyšším než 50% a nejvýše 80 % 1,1 0,3 podílem OZE Soustava zásobování tepelnou energií s 50% a nižším podílem OZE 1,1 1,0 Ostatní neuvedené energonositele 1,2 1,2 119 METODA VÝPOČTU DODANÉ ENERGIE 120 5

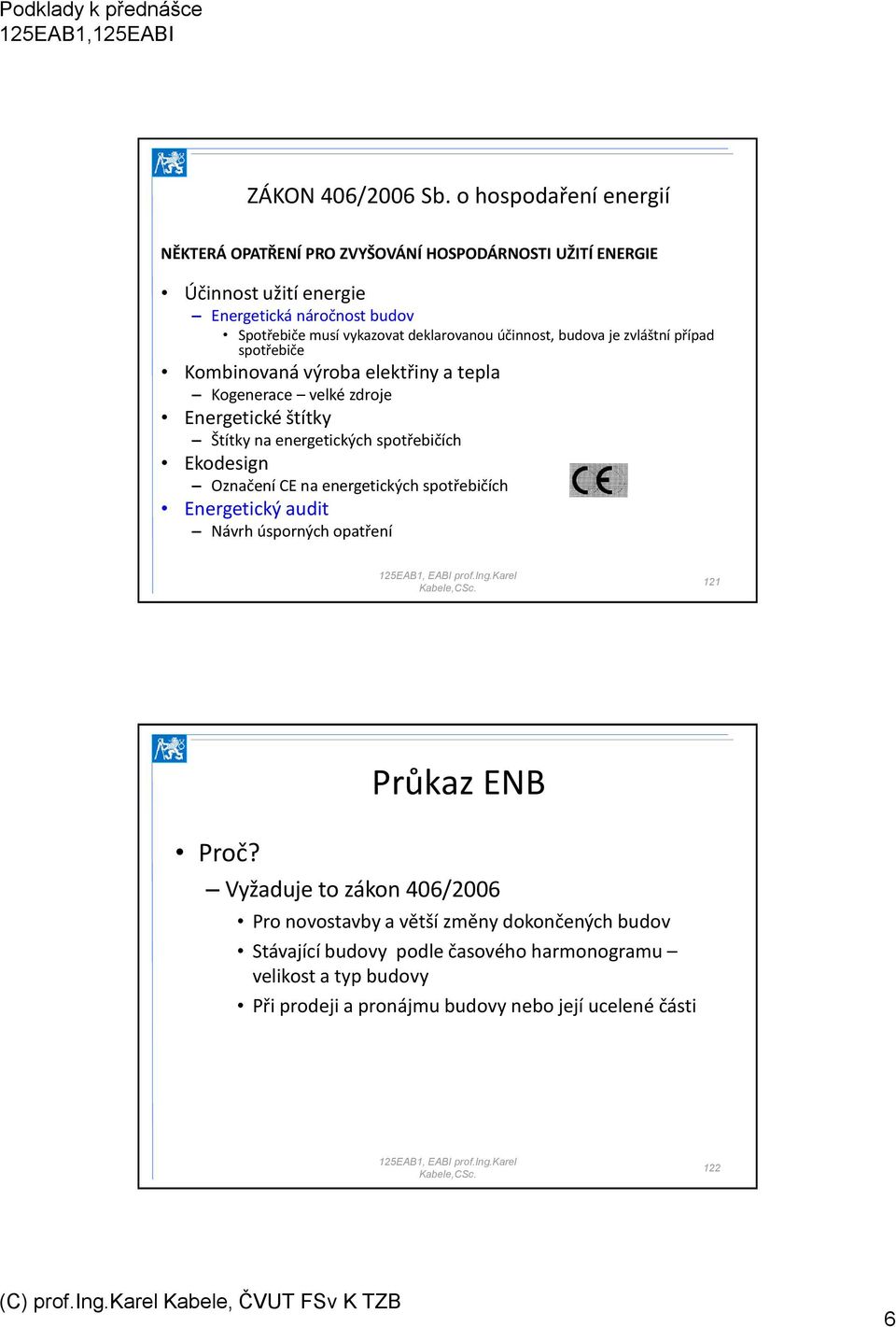

6 ZÁKON 406/2006 Sb. o hospodaření energií NĚKTERÁ OPATŘENÍ PRO ZVYŠOVÁNÍ HOSPODÁRNOSTI UŽITÍ ENERGIE Účinnost užití energie Energetická náročnost budov Spotřebiče musí vykazovat deklarovanou účinnost, budova je zvláštní případ spotřebiče Kombinovaná výroba elektřiny a tepla Kogenerace velké zdroje Energetické štítky Štítky na energetických spotřebičích Ekodesign Označení CE na energetických spotřebičích Energetický audit Návrh úsporných opatření 121 Proč? Průkaz ENB Vyžaduje to zákon 406/2006 Pro novostavby a větší změny dokončených budov Stávající budovy podle časového harmonogramu velikost a typ budovy Při prodeji a pronájmu budovy nebo její ucelené části 122 6

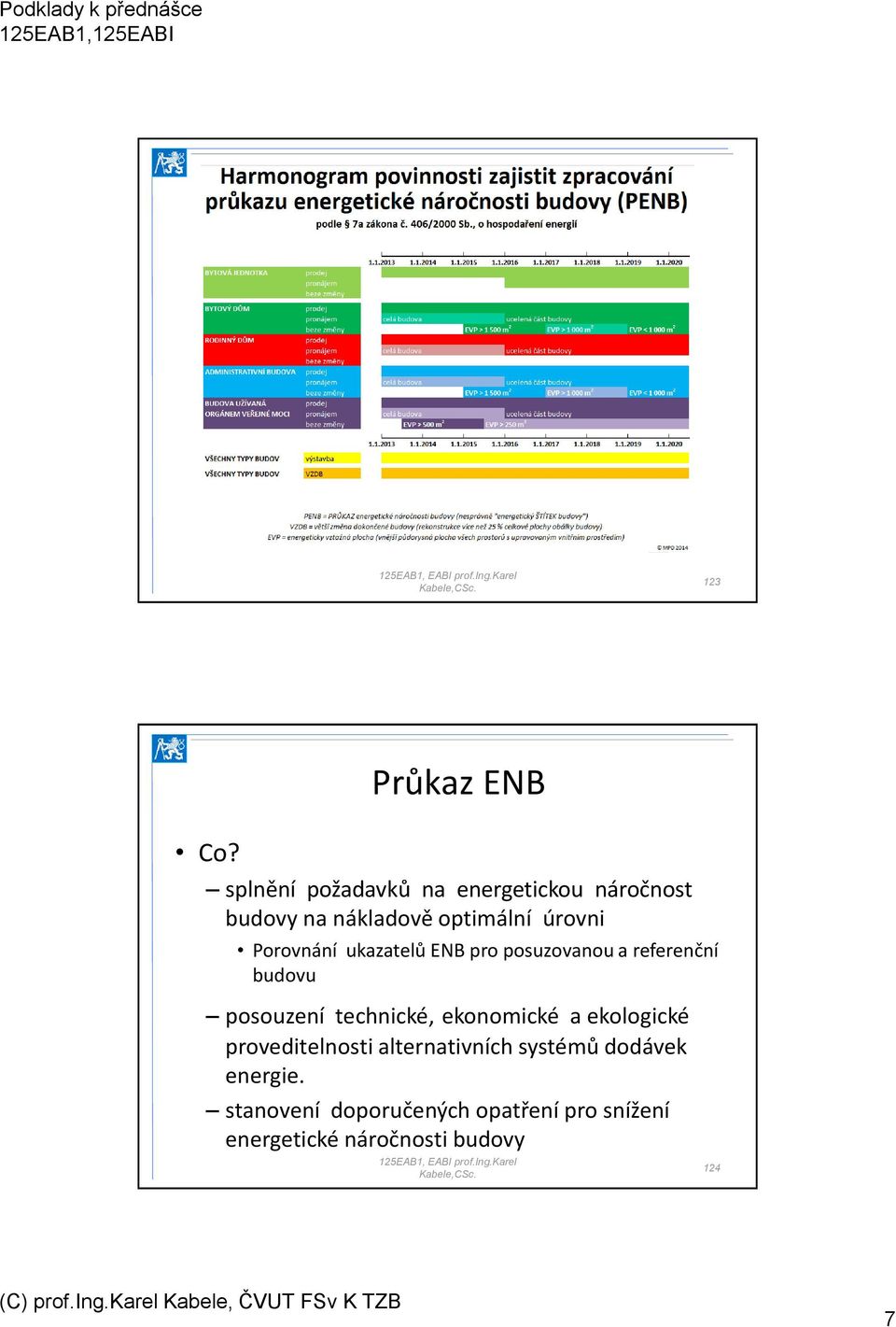

7 123 Co? Průkaz ENB splnění požadavků na energetickou náročnost budovy na nákladově optimální úrovni Porovnání ukazatelů ENB pro posuzovanou a referenční budovu posouzení technické, ekonomické a ekologické proveditelnosti alternativních systémů dodávek energie. stanovení doporučených opatření pro snížení energetické náročnosti budovy 124 7

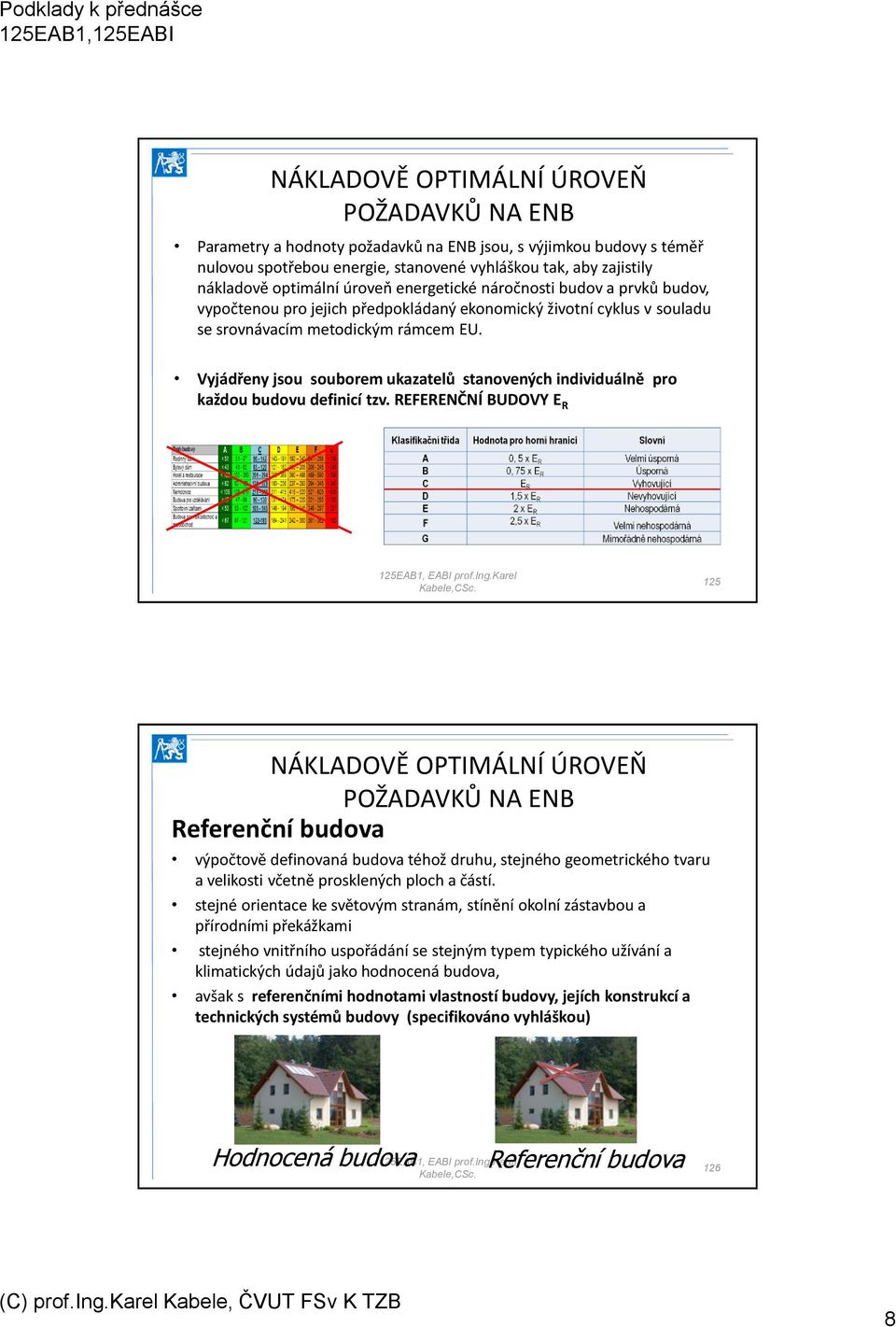

8 NÁKLADOVĚ OPTIMÁLNÍ ÚROVEŇ POŽADAVKŮ NA ENB Parametry a hodnoty požadavků na ENB jsou, s výjimkou budovy s téměř nulovou spotřebou energie, stanovené vyhláškou tak, aby zajistily nákladově optimální úroveň energetické náročnosti budov a prvků budov, vypočtenou pro jejich předpokládaný ekonomický životní cyklus v souladu se srovnávacím metodickým rámcem EU. Vyjádřeny jsou souborem ukazatelů stanovených individuálně pro každou budovu definicí tzv. REFERENČNÍ BUDOVY E R 125 NÁKLADOVĚ OPTIMÁLNÍ ÚROVEŇ POŽADAVKŮ NA ENB Referenční budova výpočtově definovaná budova téhož druhu, stejného geometrického tvaru a velikosti včetně prosklených ploch a částí. stejné orientace ke světovým stranám, stínění okolní zástavbou a přírodními překážkami stejného vnitřního uspořádání se stejným typem typického užívání a klimatických údajů jako hodnocená budova, avšak s referenčními hodnotami vlastností budovy, jejích konstrukcí a technických systémů budovy (specifikováno vyhláškou) Hodnocená budova Referenční budova 126 8

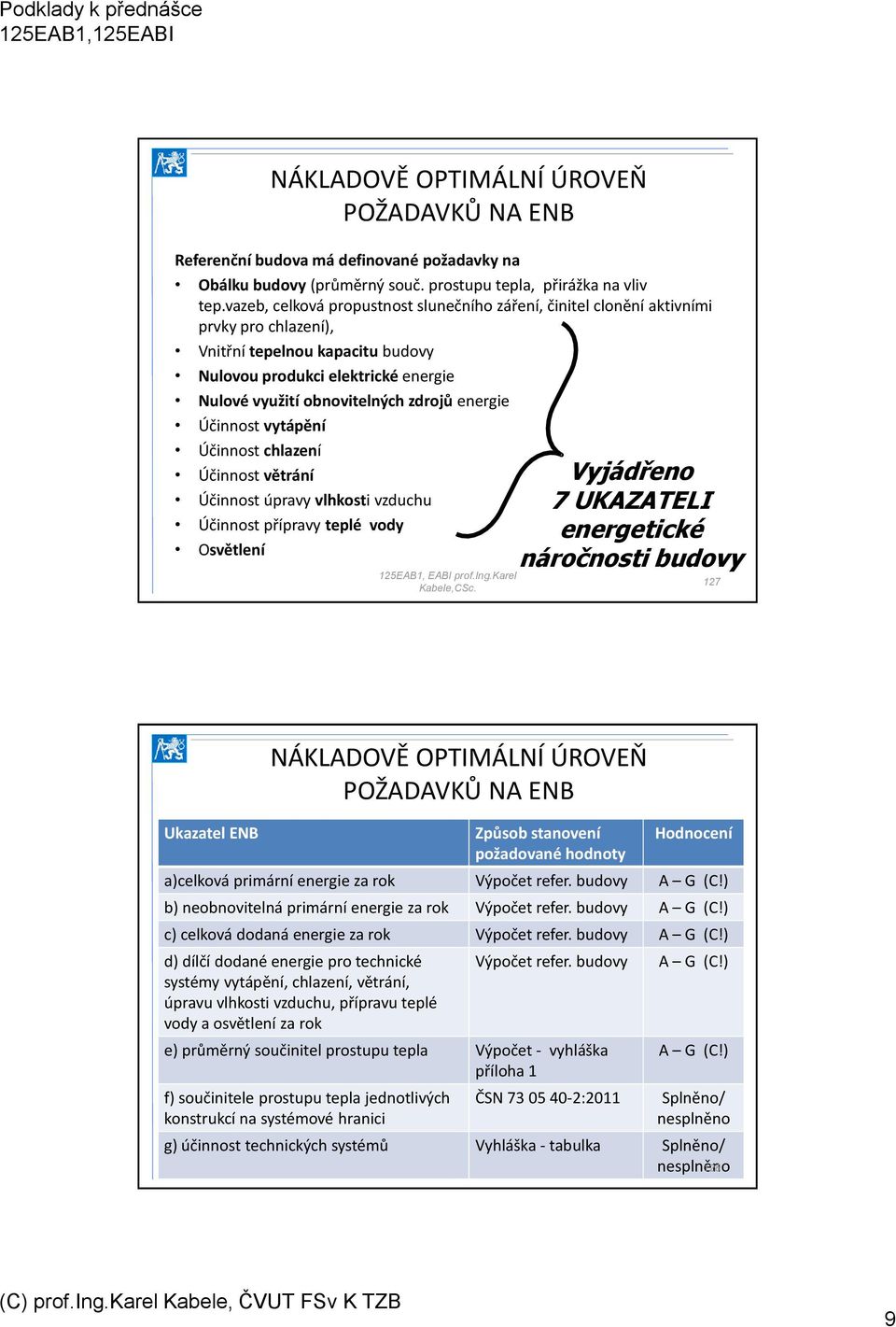

9 NÁKLADOVĚ OPTIMÁLNÍ ÚROVEŇ POŽADAVKŮ NA ENB Referenční budova má definované požadavky na Obálku budovy (průměrný souč. prostupu tepla, přirážka na vliv tep.vazeb, celková propustnost slunečního záření, činitel clonění aktivními prvky pro chlazení), Vnitřní tepelnou kapacitu budovy Nulovou produkci elektrické energie Nulové využití obnovitelných zdrojů energie Účinnost vytápění Účinnost chlazení Účinnost větrání Účinnost úpravy vlhkosti vzduchu Účinnost přípravy teplé vody Osvětlení Vyjádřeno 7 UKAZATELI energetické náročnosti budovy 127 Ukazatel ENB NÁKLADOVĚ OPTIMÁLNÍ ÚROVEŇ POŽADAVKŮ NA ENB Způsob stanovení požadované hodnoty Hodnocení a)celková primární energie za rok Výpočet refer. budovy A G (C!) b) neobnovitelná primární energie za rok Výpočet refer. budovy A G (C!) c) celková dodaná energie za rok Výpočet refer. budovy A G (C!) d) dílčí dodané energie pro technické systémy vytápění, chlazení, větrání, úpravu vlhkosti vzduchu, přípravu teplé vody a osvětlení za rok Výpočet refer. budovy e) průměrný součinitel prostupu tepla Výpočet - vyhláška příloha 1 f) součinitele prostupu tepla jednotlivých konstrukcí na systémové hranici ČSN :2011 A G (C!) A G (C!) Splněno/ nesplněno g) účinnost technických systémů Vyhláška - tabulka Splněno/ nesplněno 128 9

10 Požadavky na NOVÉ budovy a budovy s téměř nulovou spotřebou energie Ukazatel ENB Způsob stanovení požadované hodnoty Hodnocení a)celková primární energie za rok Výpočet refer. budovy A G (C!) b) neobnovitelná primární energie za rok Výpočet refer. budovy A G (C!) c) celková dodaná energie za rok Výpočet refer. budovy A G (C!) d) dílčí dodané energie pro technické systémy vytápění, chlazení, větrání, úpravu vlhkosti vzduchu, přípravu teplé vody a osvětlení za rok Výpočet refer. budovy e) průměrný součinitel prostupu tepla Výpočet - vyhláška příloha 1 f) součinitele prostupu tepla jednotlivých konstrukcí na systémové hranici ČSN :2011 A G (C!) A G (C!) Splněno/ nesplněno g) účinnost technických systémů Vyhláška - tabulka Splněno/ nesplněno 129 Ukazatel ENB Požadavky při ZMĚNĚ dokončené budovy I.možnost Způsob stanovení požadované hodnoty Hodnocení a)celková primární energie za rok Výpočet refer. budovy A G (C!) b) neobnovitelná primární energie za rok Výpočet refer. budovy A G (C!) c) celková dodaná energie za rok Výpočet refer. budovy A G (C!) d) dílčí dodané energie pro technické systémy vytápění, chlazení, větrání, úpravu vlhkosti vzduchu, přípravu teplé vody a osvětlení za rok Výpočet refer. budovy e) průměrný součinitel prostupu tepla Výpočet - vyhláška příloha 1 f) součinitele prostupu tepla jednotlivých konstrukcí na systémové hranici ČSN :2011 A G (C!) A G (C!) Splněno/ nesplněno g) účinnost technických systémů Vyhláška - tabulka Splněno/ nesplněno

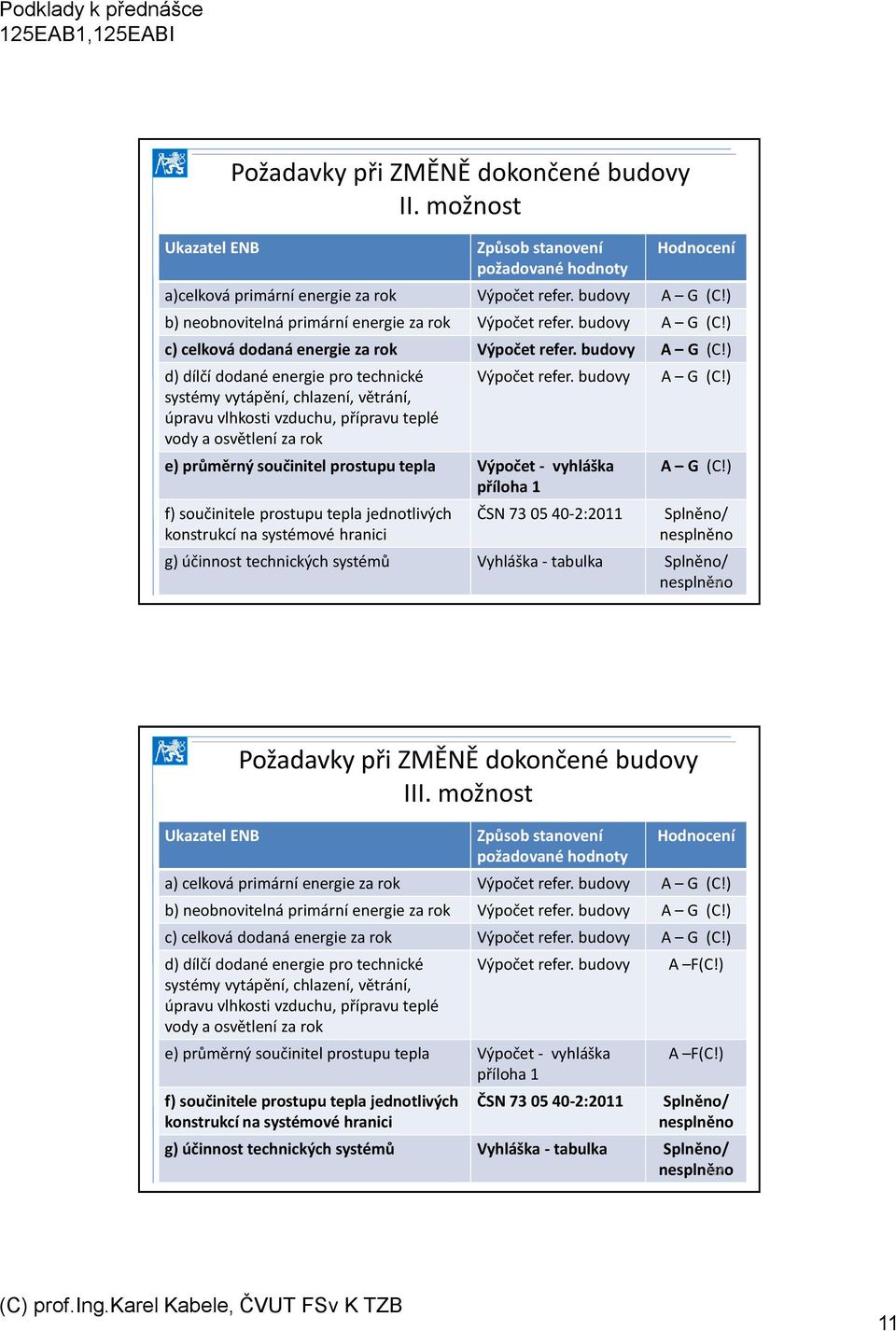

11 Požadavky při ZMĚNĚ dokončené budovy II. možnost Ukazatel ENB Způsob stanovení požadované hodnoty Hodnocení a)celková primární energie za rok Výpočet refer. budovy A G (C!) b) neobnovitelná primární energie za rok Výpočet refer. budovy A G (C!) c) celková dodaná energie za rok Výpočet refer. budovy A G (C!) d) dílčí dodané energie pro technické systémy vytápění, chlazení, větrání, úpravu vlhkosti vzduchu, přípravu teplé vody a osvětlení za rok Výpočet refer. budovy e) průměrný součinitel prostupu tepla Výpočet - vyhláška příloha 1 f) součinitele prostupu tepla jednotlivých konstrukcí na systémové hranici ČSN :2011 A G (C!) A G (C!) Splněno/ nesplněno g) účinnost technických systémů Vyhláška - tabulka Splněno/ nesplněno 131 Ukazatel ENB Požadavky při ZMĚNĚ dokončené budovy III. možnost Způsob stanovení požadované hodnoty Hodnocení a) celková primární energie za rok Výpočet refer. budovy A G (C!) b) neobnovitelná primární energie za rok Výpočet refer. budovy A G (C!) c) celková dodaná energie za rok Výpočet refer. budovy A G (C!) d) dílčí dodané energie pro technické systémy vytápění, chlazení, větrání, úpravu vlhkosti vzduchu, přípravu teplé vody a osvětlení za rok Výpočet refer. budovy e) průměrný součinitel prostupu tepla Výpočet - vyhláška příloha 1 f) součinitele prostupu tepla jednotlivých konstrukcí na systémové hranici ČSN :2011 A F(C!) A F(C!) Splněno/ nesplněno g) účinnost technických systémů Vyhláška - tabulka Splněno/ nesplněno

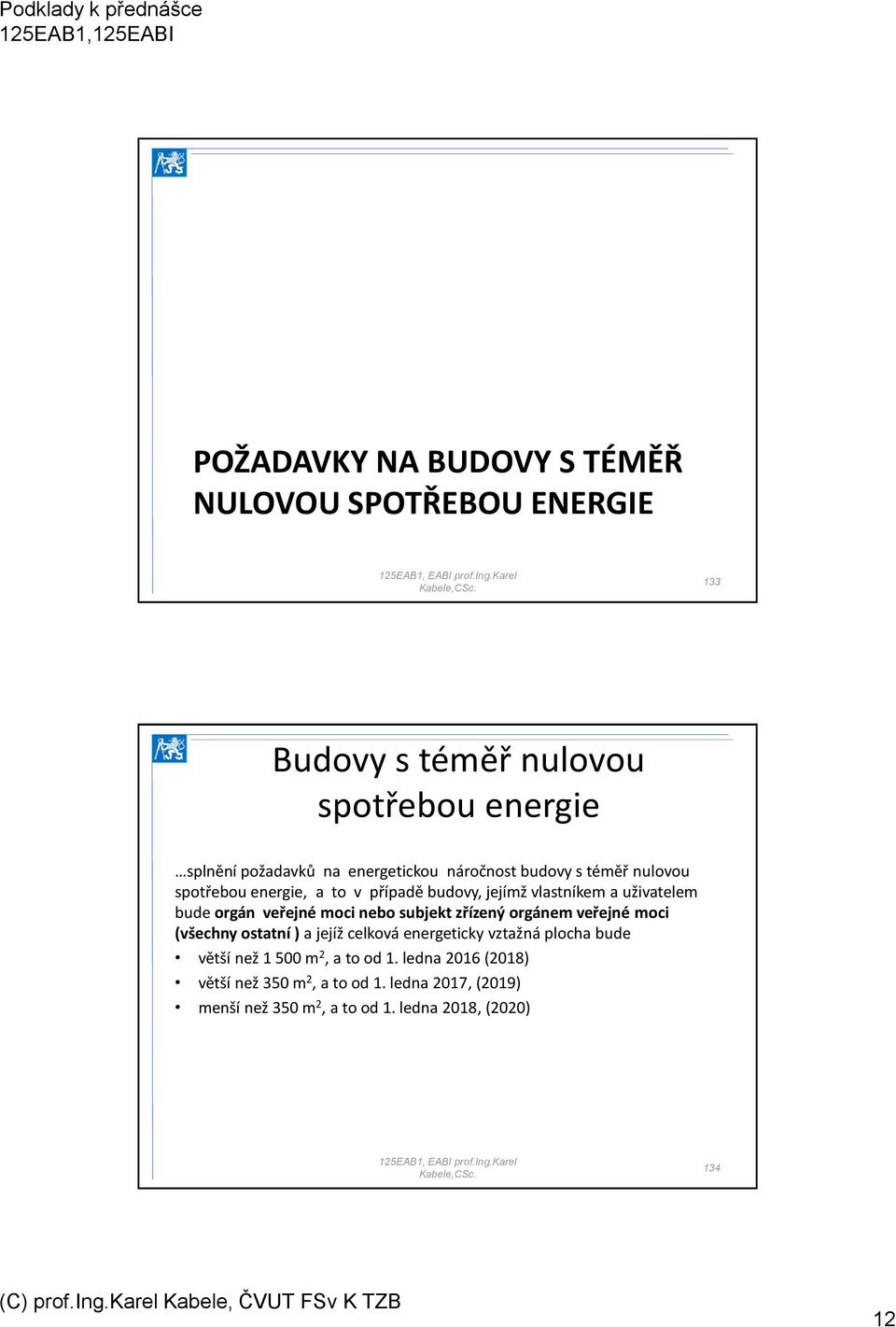

12 POŽADAVKY NA BUDOVY S TÉMĚŘ NULOVOU SPOTŘEBOU ENERGIE 133 Budovy s téměř nulovou spotřebou energie splnění požadavků na energetickou náročnost budovy s téměř nulovou spotřebou energie, a to v případě budovy, jejímž vlastníkem a uživatelem bude orgán veřejné moci nebo subjekt zřízený orgánem veřejné moci (všechny ostatní ) a jejíž celková energeticky vztažná plocha bude větší než m 2, a to od 1. ledna 2016 (2018) větší než 350 m 2, a to od 1. ledna 2017, (2019) menší než 350 m 2, a to od 1. ledna 2018, (2020)

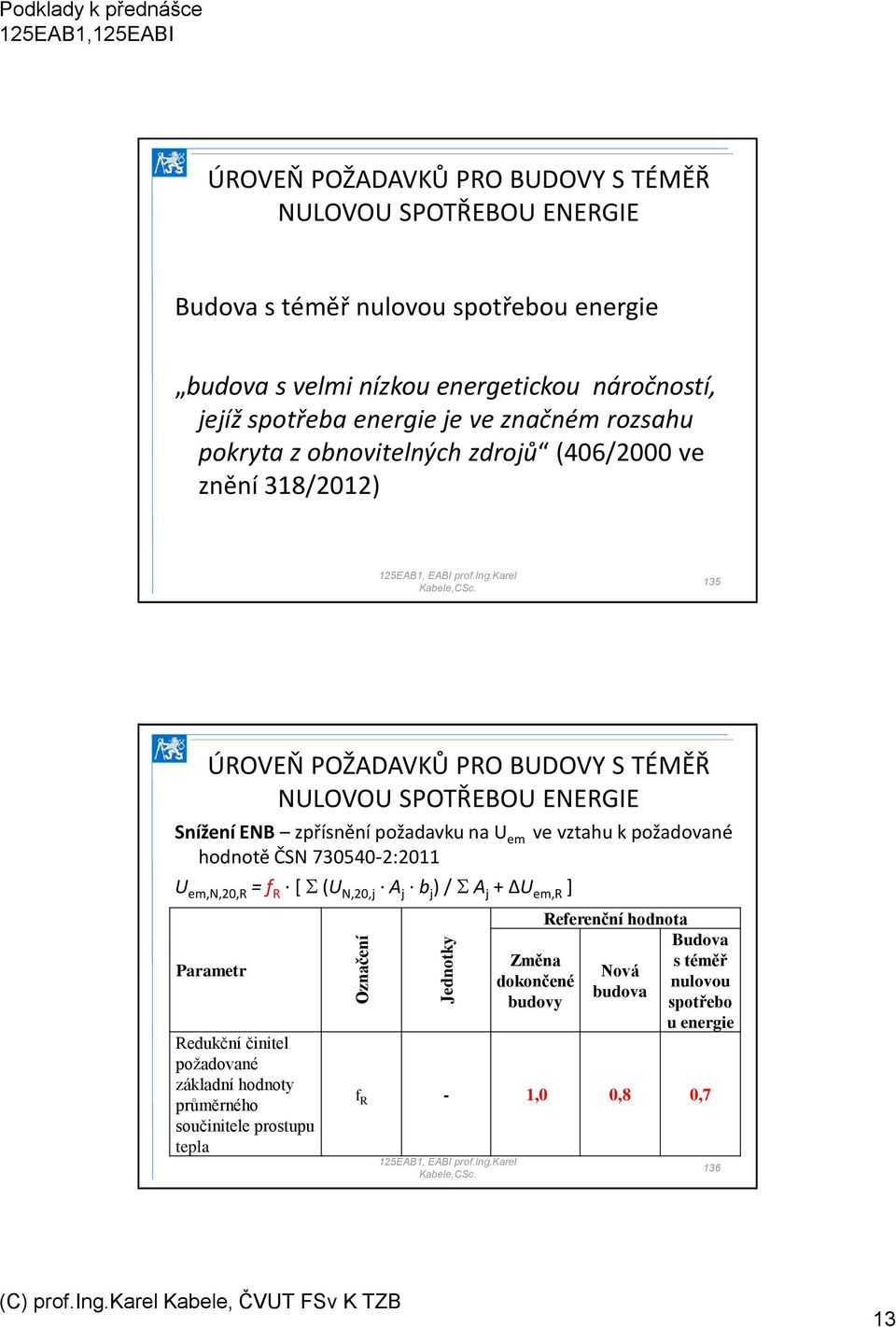

13 Označení Jednotky ÚROVEŇ POŽADAVKŮ PRO BUDOVY S TÉMĚŘ NULOVOU SPOTŘEBOU ENERGIE Budova s téměř nulovou spotřebou energie budova s velmi nízkou energetickou náročností, jejíž spotřeba energie je ve značném rozsahu pokryta z obnovitelných zdrojů (406/2000 ve znění 318/2012) 135 ÚROVEŇ POŽADAVKŮ PRO BUDOVY S TÉMĚŘ NULOVOU SPOTŘEBOU ENERGIE Snížení ENB zpřísnění požadavku na U em ve vztahu k požadované hodnotě ČSN :2011 U em,n,20,r = f R [ (U N,20,j A j b j ) / A j + U em,r ] Parametr Redukční činitel požadované základní hodnoty průměrného součinitele prostupu tepla Změna dokončené budovy Referenční hodnota Nová budova Budova s téměř nulovou spotřebo u energie f R - 1,0 0,8 0,

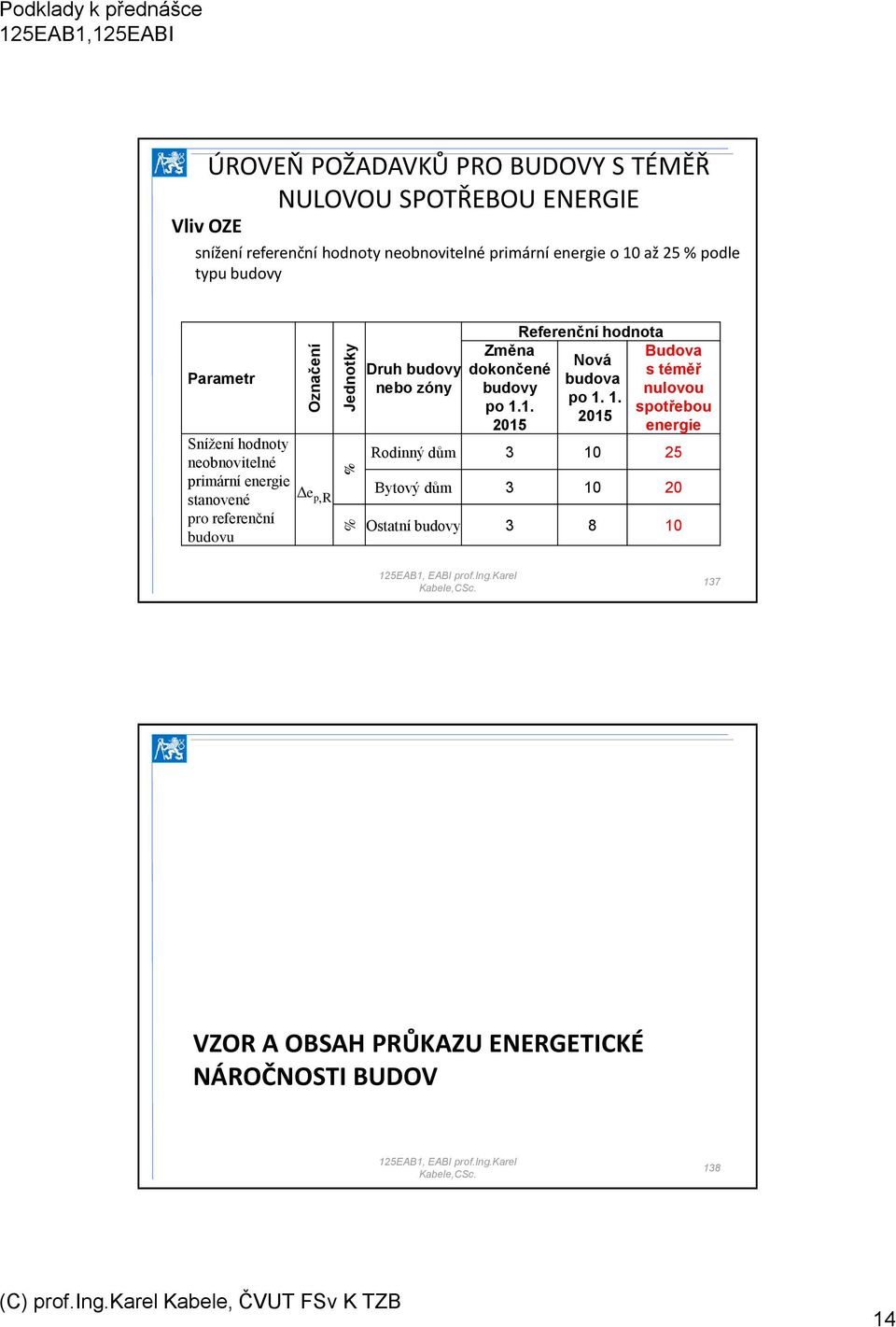

14 Označení % Jednotky % ÚROVEŇ POŽADAVKŮ PRO BUDOVY S TÉMĚŘ NULOVOU SPOTŘEBOU ENERGIE Vliv OZE snížení referenční hodnoty neobnovitelné primární energie o 10 až 25 % podle typu budovy Parametr Snížení hodnoty neobnovitelné primární energie stanovené Δe p,r pro referenční budovu Druh budovy nebo zόny Změna dokončené budovy po Referenční hodnota Nová budova po Budova s téměř nulovou spotřebou energie Rodinný dům Bytový dům Ostatní budovy VZOR A OBSAH PRŮKAZU ENERGETICKÉ NÁROČNOSTI BUDOV

15 GRAFICKÉ ZNÁZORNĚNÍ PRŮKAZU 139 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY Protokol obsahuje a) účel zpracování průkazu, b) základní informace o hodnocené budově, c) informace o stavebních prvcích a konstrukcích a technických systémech, d) energetickou náročnost hodnocené budovy, e) posouzení technické, ekonomické a ekologické proveditelnosti alternativních systémů dodávek energie, f) doporučená opatření pro snížení energetické náročnosti budovy při větší změně dokončené budovy, g) identifikační údaje energetického specialisty a datum vypracování průkazu. 125EAB1, Celkem EABI prof.ing.karel 15 tabulek k vyplnění

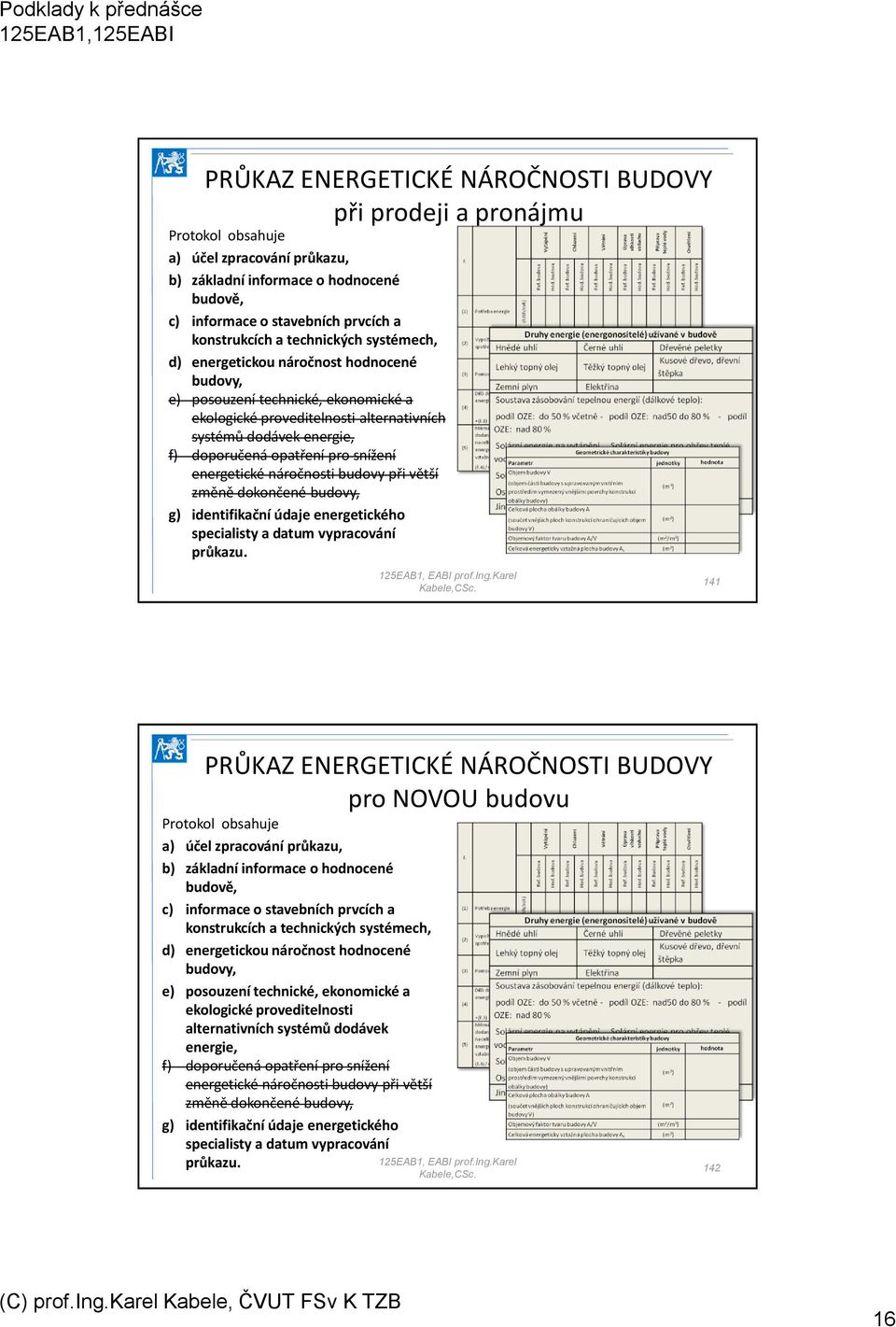

16 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY při prodeji a pronájmu Protokol obsahuje a) účel zpracování průkazu, b) základní informace o hodnocené budově, c) informace o stavebních prvcích a konstrukcích a technických systémech, d) energetickou náročnost hodnocené budovy, e) posouzení technické, ekonomické a ekologické proveditelnosti alternativních systémů dodávek energie, f) doporučená opatření pro snížení energetické náročnosti budovy při větší změně dokončené budovy, g) identifikační údaje energetického specialisty a datum vypracování průkazu. 141 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY pro NOVOU budovu Protokol obsahuje a) účel zpracování průkazu, b) základní informace o hodnocené budově, c) informace o stavebních prvcích a konstrukcích a technických systémech, d) energetickou náročnost hodnocené budovy, e) posouzení technické, ekonomické a ekologické proveditelnosti alternativních systémů dodávek energie, f) doporučená opatření pro snížení energetické náročnosti budovy při větší změně dokončené budovy, g) identifikační údaje energetického specialisty a datum vypracování průkazu

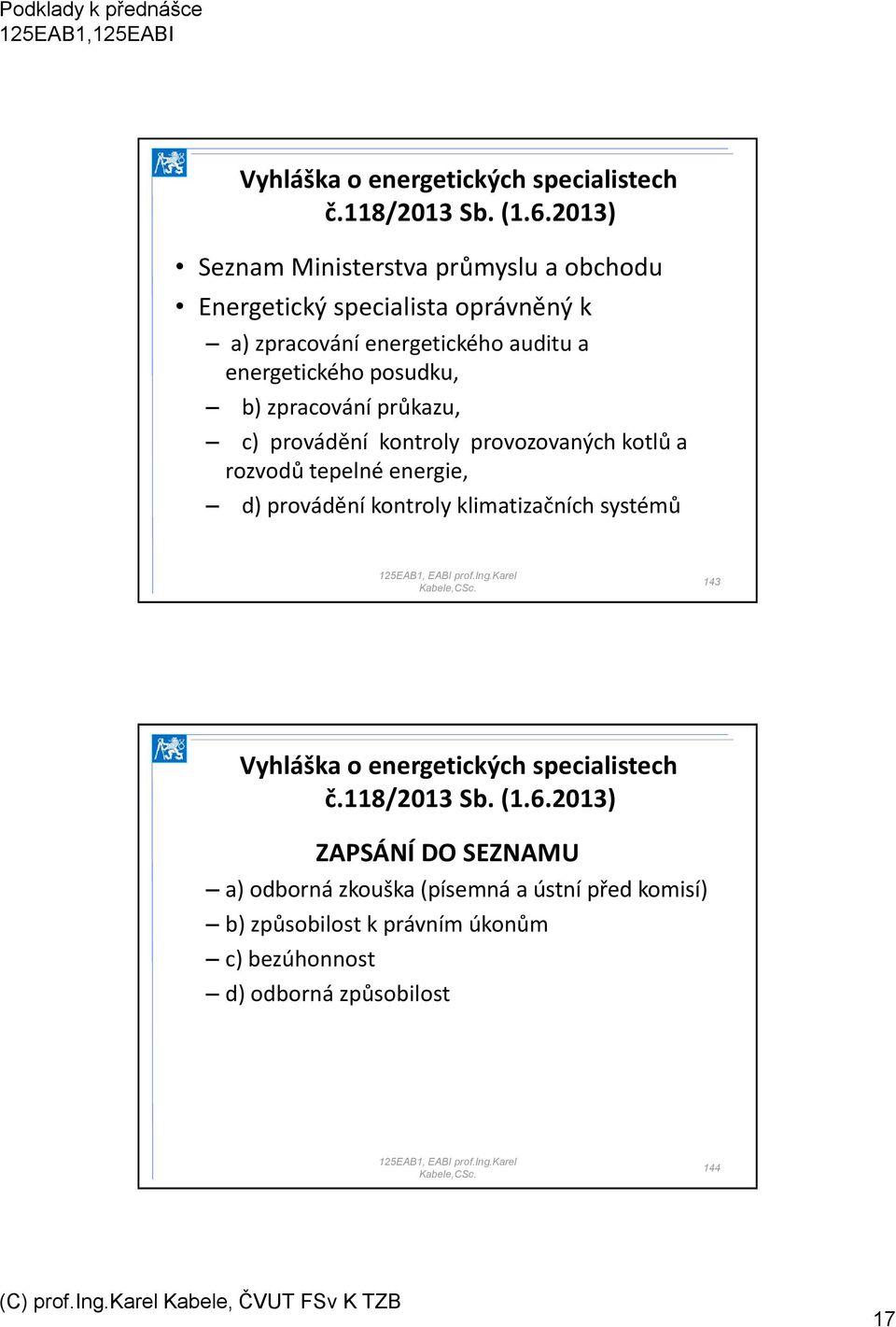

17 Vyhláška o energetických specialistech č.118/2013 Sb. ( ) Seznam Ministerstva průmyslu a obchodu Energetický specialista oprávněný k a) zpracování energetického auditu a energetického posudku, b) zpracování průkazu, c) provádění kontroly provozovaných kotlů a rozvodů tepelné energie, d) provádění kontroly klimatizačních systémů 143 Vyhláška o energetických specialistech č.118/2013 Sb. ( ) ZAPSÁNÍ DO SEZNAMU a) odborná zkouška (písemná a ústní před komisí) b) způsobilost k právním úkonům c) bezúhonnost d) odborná způsobilost

18 Vyhláška o energetických specialistech č.118/2013 Sb. ( ) PRŮBĚŽNÉ VZDĚLÁVÁNÍ Každé 3 roky 2 denní kurz absolvovaný na jedné z určených organizací (VŠ, přednášky) Zakončen písemným testem individuální podle specializace Přihlašování, zkoušení a evidenci vede MPO (ENEX) Zahájení kurzů průběžného vzdělávání Vyhláška o energetických specialistech č.118/2013 Sb. ( ) PŘEZKUŠOVÁNÍ Při nesplnění průběžného vzdělávání nebo na návrh SEI MPO na základě evidence činnosti energetického specialisty vybere práce, nad kterými proběhne přezkoušení před komisí
