S Í T O T I S K O V É S T R O J E

Transkript

1 S Í T O T I S K O V É S T R O J E

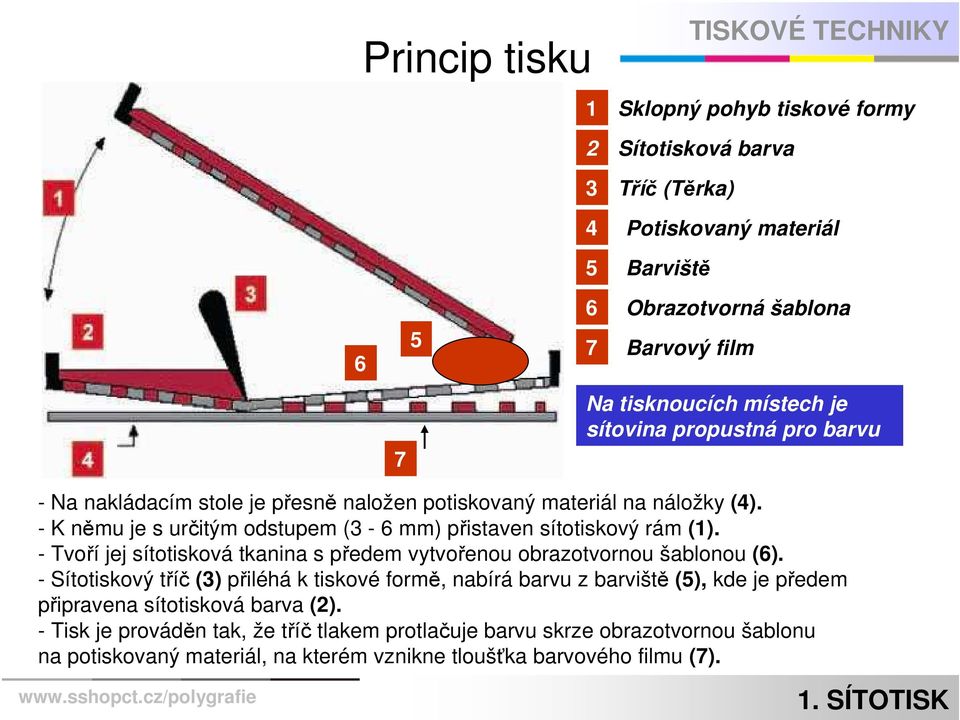

2 Princip tisku 1 Sklopný pohyb tiskové formy 2 Sítotisková barva 3 Tříč (Těrka) 4 Potiskovaný materiál 5 Barviště Obrazotvorná šablona 7 Barvový film 7 Na tisknoucích místech je sítovina propustná pro barvu - Na nakládacím stole je přesně naložen potiskovaný materiál na náložky (4). - K němu je s určitým odstupem (3-6 mm) přistaven sítotiskový rám (1). - Tvoří jej sítotisková tkanina s předem vytvořenou obrazotvornou šablonou (6). - Sítotiskový tříč (3) přiléhá k tiskové formě, nabírá barvu z barviště (5), kde je předem připravena sítotisková barva (2). - Tisk je prováděn tak, že tříč tlakem protlačuje barvu skrze obrazotvornou šablonu na potiskovaný materiál, na kterém vznikne tloušťka barvového filmu (7).

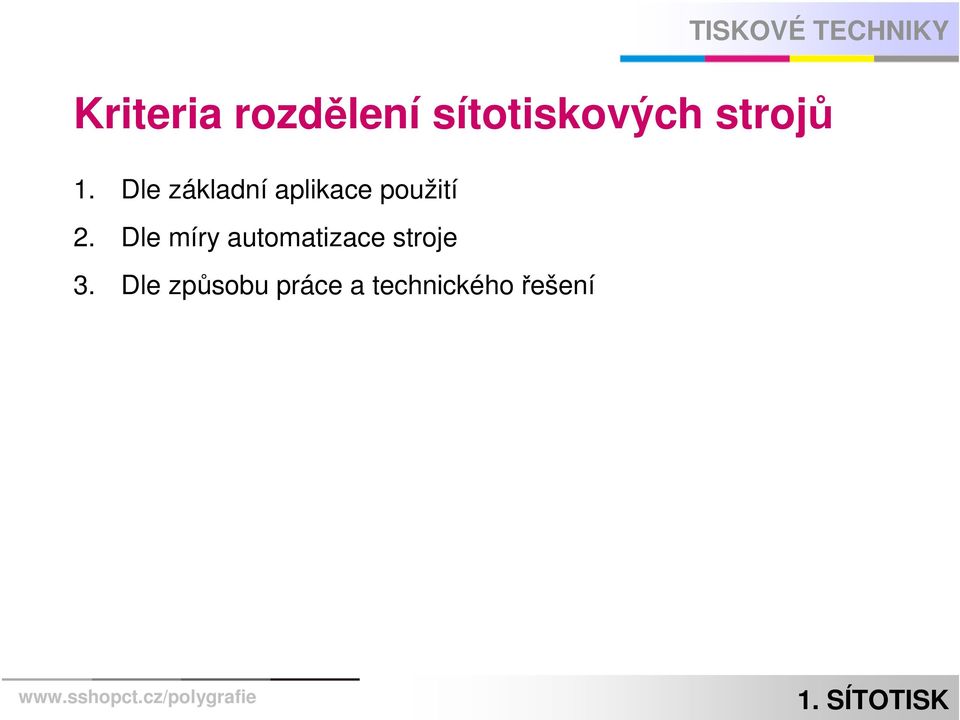

3 Kriteria rozdělení sítotiskových strojů 1. Dle základní aplikace použití 2. Dle míry automatizace stroje 3. Dle způsobu práce a technického řešení

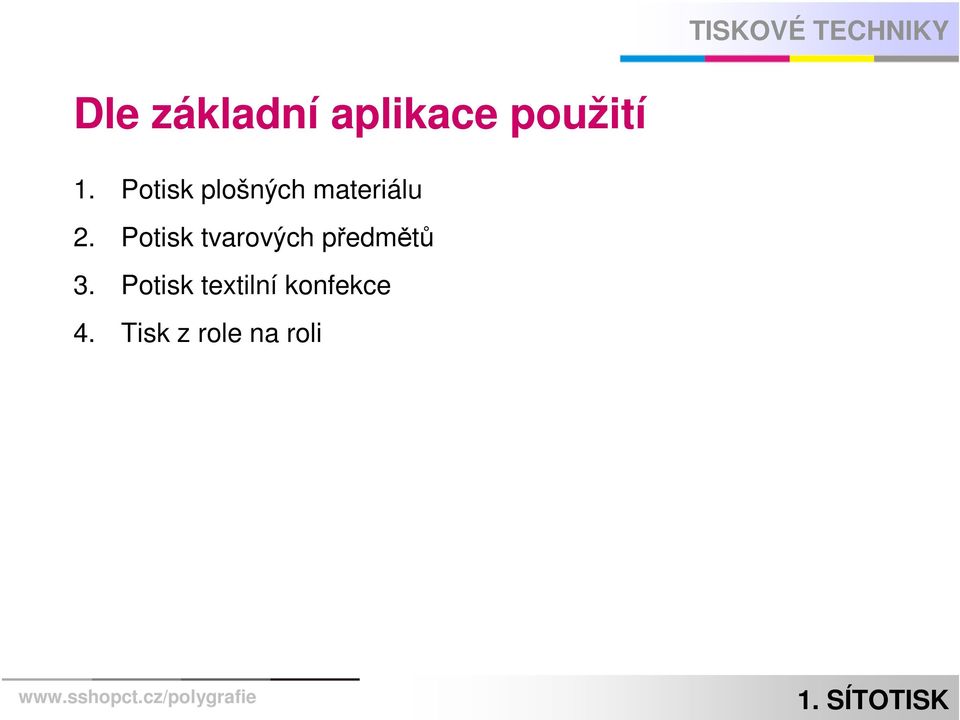

4 Dle základní aplikace použití 1. Potisk plošných materiálu 2. Potisk tvarových předmětů 3. Potisk textilní konfekce 4. Tisk z role na roli

5 Dle míry automatizace 1. Ruční stroje 2. Čtvrtautomaty 3. Poloautomaty 4. Tříčtvrtěautomaty 5. Automaty

6 Způsob obsluhy strojních částí Ruční tiskové stoly Čtvrtautomaty Polo automaty Třičtvrtě automaty Tiskové automaty Pohon tříče Ruční Ruční Strojní Strojní Strojní Zdvih tiskového rámu Ruční Strojní Strojní Strojní Strojní Přisávání potisk. archu Ano Ano Ano Ano Ano Způsob nakládání Ruční Ruční Ruční Ruční Strojní Způsob vykládání Ruční Ruční Ruční Strojní Strojní Stohování Ne Ne Ne Ano Ano

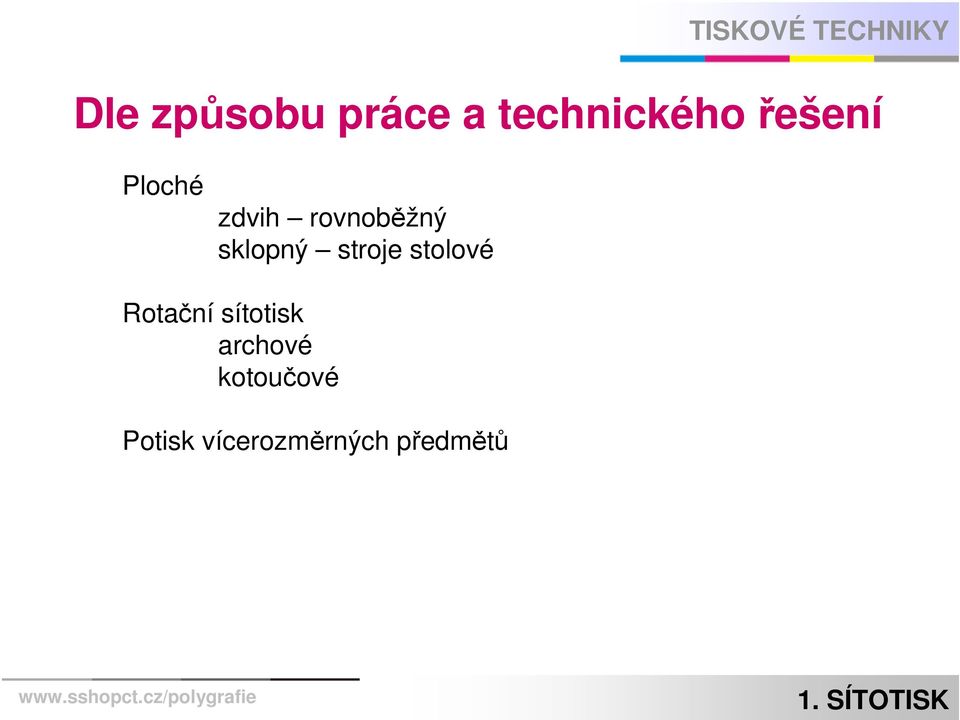

7 Dle způsobu práce a technického řešení Ploché zdvih rovnoběžný sklopný stroje stolové Rotační sítotisk archové kotoučové Potisk vícerozměrných předmětů

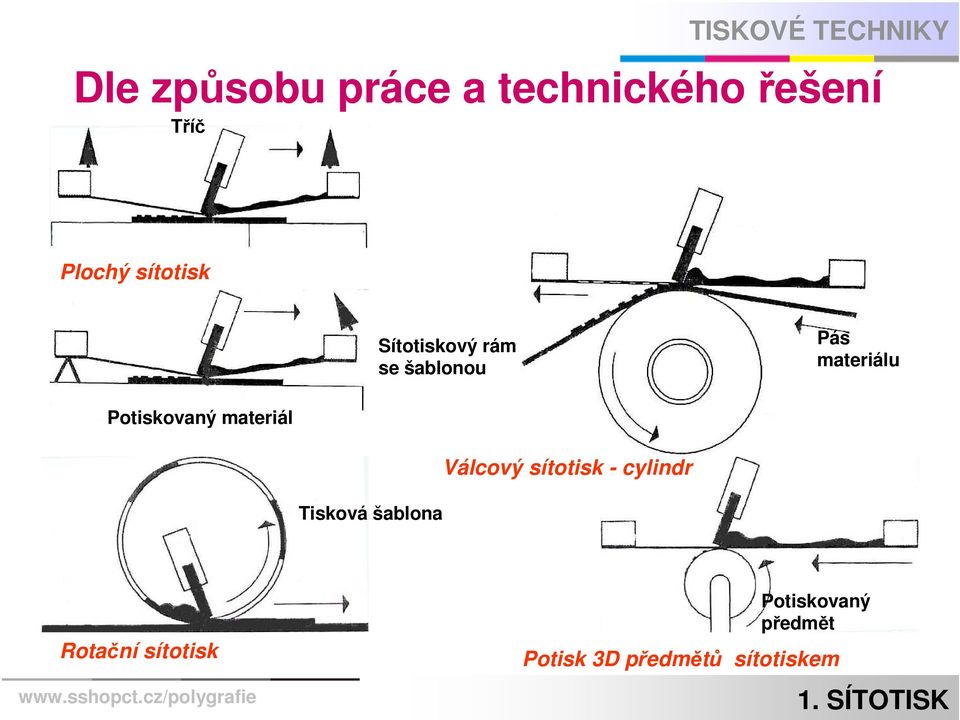

8 Dle způsobu práce a technického řešení Tříč Plochý sítotisk Sítotiskový rám se šablonou Pás materiálu Potiskovaný materiál Tisková šablona Válcový sítotisk - cylindr Rotační sítotisk Potiskovaný předmět Potisk 3D předmětů sítotiskem

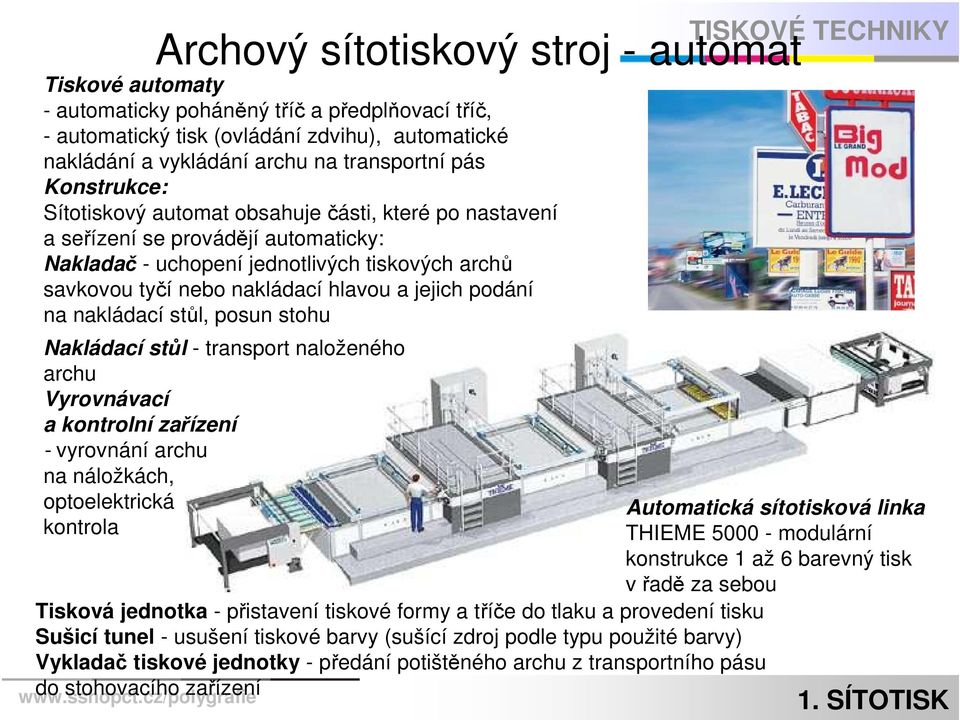

9 Archový sítotiskový stroj - automat Tiskové automaty - automaticky poháněný tříč a předplňovací tříč, - automatický tisk (ovládání zdvihu), automatické nakládání a vykládání archu na transportní pás Konstrukce: Sítotiskový automat obsahuje části, které po nastavení a seřízení se provádějí automaticky: Nakladač - uchopení jednotlivých tiskových archů savkovou tyčí nebo nakládací hlavou a jejich podání na nakládací stůl, posun stohu Nakládací stůl - transport naloženého archu Vyrovnávací a kontrolní zařízení - vyrovnání archu na náložkách, optoelektrická kontrola v řadě za sebou Tisková jednotka - přistavení tiskové formy a tříče do tlaku a provedení tisku Sušicí tunel - usušení tiskové barvy (sušící zdroj podle typu použité barvy) Vykladač tiskové jednotky - předání potištěného archu z transportního pásu do stohovacího zařízení Automatická sítotisková linka THIEME modulární konstrukce 1 až 6 barevný tisk

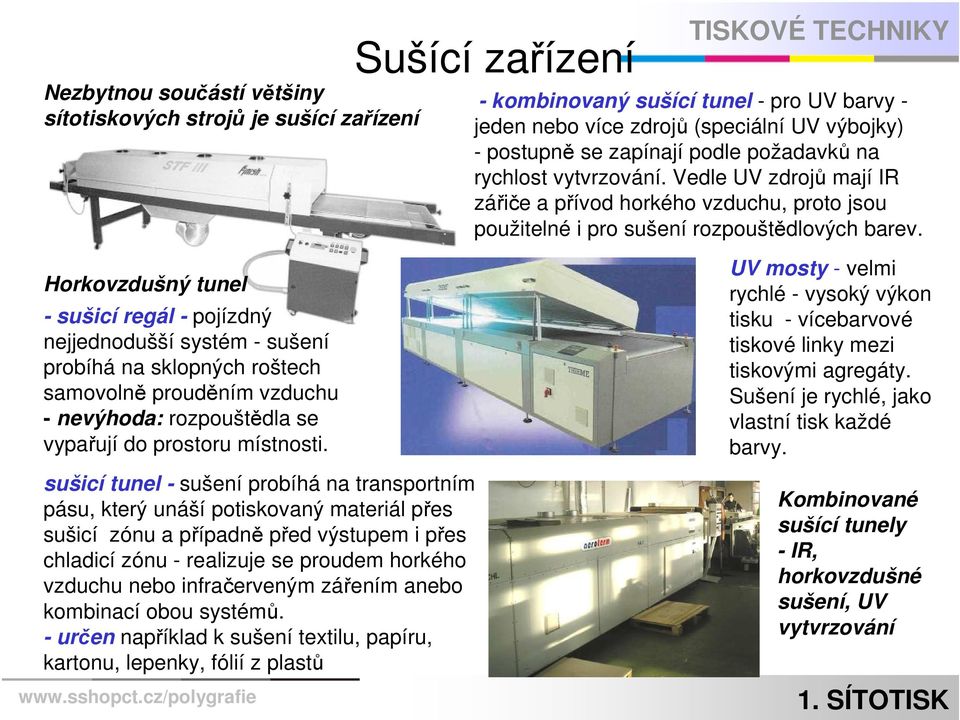

10 Nezbytnou součástí většiny sítotiskových strojů je sušící zařízení Sušící zařízení - kombinovaný sušící tunel - pro UV barvy - jeden nebo více zdrojů (speciální UV výbojky) - postupně se zapínají podle požadavků na rychlost vytvrzování. Vedle UV zdrojů mají IR zářiče a přívod horkého vzduchu, proto jsou použitelné i pro sušení rozpouštědlových barev. Horkovzdušný tunel - sušicí regál - pojízdný nejjednodušší systém - sušení probíhá na sklopných roštech samovolně prouděním vzduchu - nevýhoda: rozpouštědla se vypařují do prostoru místnosti. sušicí tunel - sušení probíhá na transportním pásu, který unáší potiskovaný materiál přes sušicí zónu a případně před výstupem i přes chladicí zónu - realizuje se proudem horkého vzduchu nebo infračerveným zářením anebo kombinací obou systémů. - určen například k sušení textilu, papíru, kartonu, lepenky, fólií z plastů UV mosty - velmi rychlé - vysoký výkon tisku - vícebarvové tiskové linky mezi tiskovými agregáty. Sušení je rychlé, jako vlastní tisk každé barvy. Kombinované sušící tunely - IR, horkovzdušné sušení, UV vytvrzování

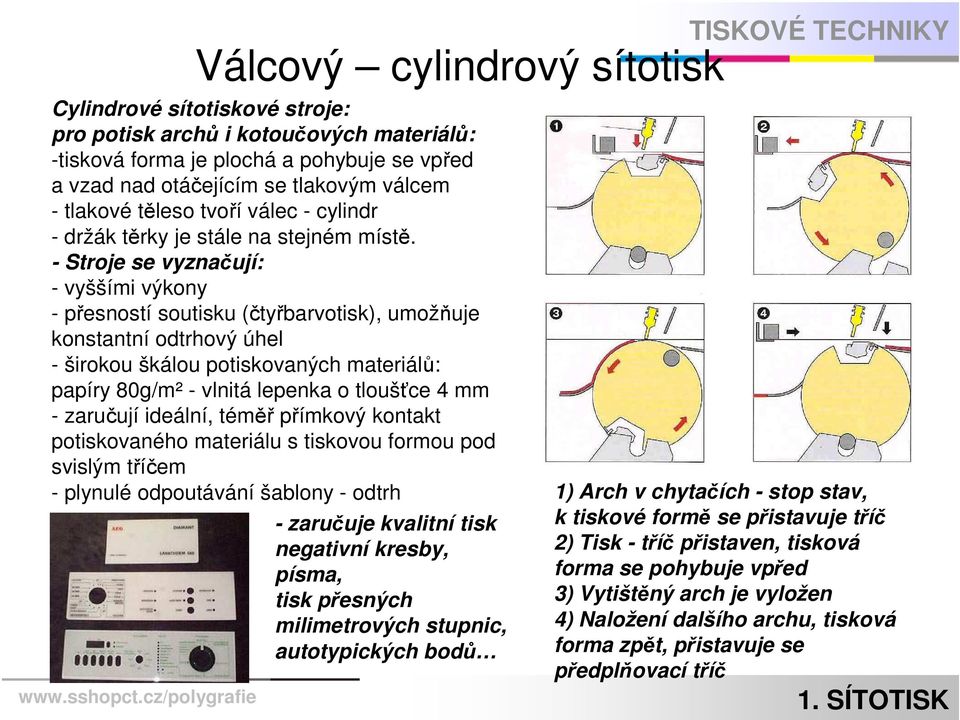

11 Válcový cylindrový sítotisk Cylindrové sítotiskové stroje: pro potisk archů i kotoučových materiálů: -tisková forma je plochá a pohybuje se vpřed a vzad nad otáčejícím se tlakovým válcem - tlakové těleso tvoří válec - cylindr - držák těrky je stále na stejném místě. - Stroje se vyznačují: - vyššími výkony - přesností soutisku (čtyřbarvotisk), umožňuje konstantní odtrhový úhel - širokou škálou potiskovaných materiálů: papíry 80g/m² - vlnitá lepenka o tloušťce 4 mm - zaručují ideální, téměř přímkový kontakt potiskovaného materiálu s tiskovou formou pod svislým tříčem - plynulé odpoutávání šablony - odtrh 1) Arch v chytačích - stop stav, - zaručuje kvalitní tisk negativní kresby, písma, tisk přesných milimetrových stupnic, autotypických bodů k tiskové formě se přistavuje tříč 2) Tisk - tříč přistaven, tisková forma se pohybuje vpřed 3) Vytištěný arch je vyložen 4) Naložení dalšího archu, tisková forma zpět, přistavuje se předplňovací tříč

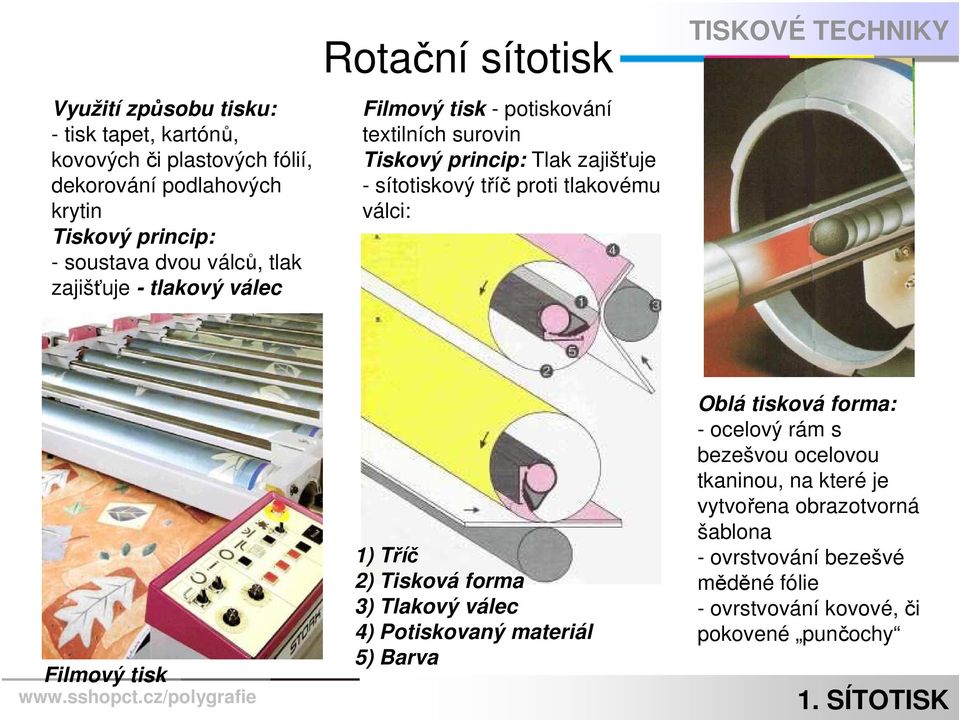

12 Využití způsobu tisku: - tisk tapet, kartónů, kovových či plastových fólií, dekorování podlahových krytin Tiskový princip: - soustava dvou válců, tlak zajišťuje - tlakový válec Rotační sítotisk Filmový tisk - potiskování textilních surovin Tiskový princip: Tlak zajišťuje - sítotiskový tříč proti tlakovému válci: Filmový tisk 1) Tříč 2) Tisková forma 3) Tlakový válec 4) Potiskovaný materiál 5) Barva Oblá tisková forma: - ocelový rám s bezešvou ocelovou tkaninou, na které je vytvořena obrazotvorná šablona - ovrstvování bezešvé měděné fólie - ovrstvování kovové, či pokovené punčochy

13 Využití způsobu tisku: - tisk tapet, kartónů, kovových či plastových fólií, dekorování podlahových krytin Tiskový princip: - soustava dvou válců, tlak zajišťuje - tlakový válec Rotační sítotisk Filmový tisk - potiskování textilních surovin Tiskový princip: Tlak zajišťuje - sítotiskový tříč proti tlakovému válci: Filmový tisk 1) Tříč 2) Tisková forma 3) Tlakový válec 4) Potiskovaný materiál 5) Barva Oblá tisková forma: - ocelový rám s bezešvou ocelovou tkaninou, na které je vytvořena obrazotvorná šablona - ovrstvování bezešvé měděné fólie - ovrstvování kovové, či pokovené punčochy

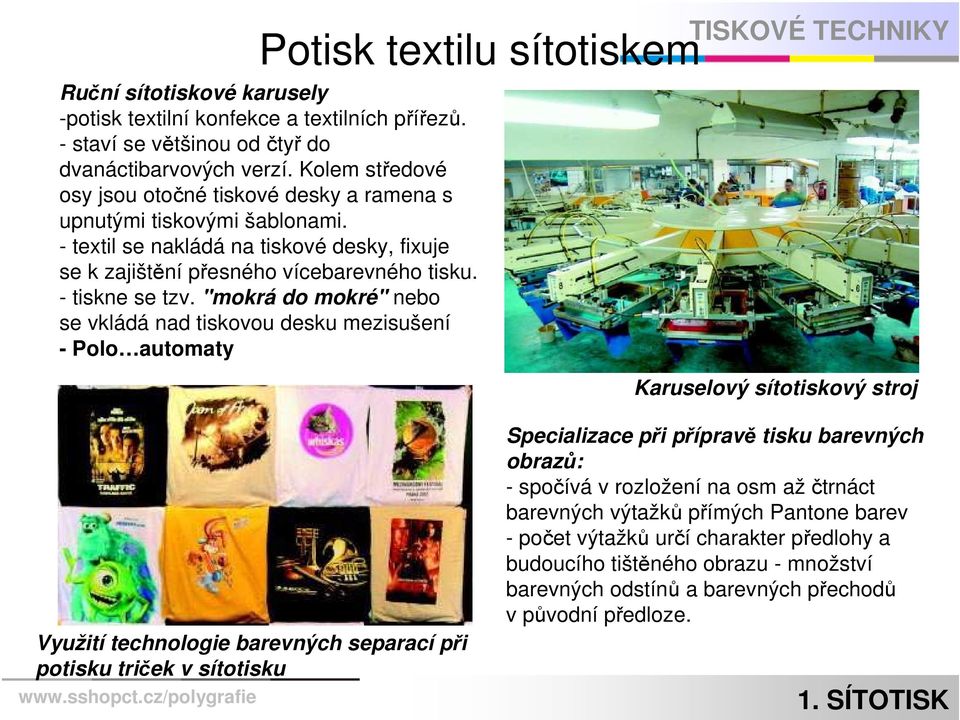

14 Potisk textilu sítotiskem Ruční sítotiskové karusely -potisk textilní konfekce a textilních přířezů. - staví se většinou od čtyř do dvanáctibarvových verzí. Kolem středové osy jsou otočné tiskové desky a ramena s upnutými tiskovými šablonami. - textil se nakládá na tiskové desky, fixuje se k zajištění přesného vícebarevného tisku. - tiskne se tzv. "mokrá do mokré" nebo se vkládá nad tiskovou desku mezisušení - Polo automaty Karuselový sítotiskový stroj Využití technologie barevných separací při potisku triček v sítotisku Specializace při přípravě tisku barevných obrazů: - spočívá v rozložení na osm ažčtrnáct barevných výtažků přímých Pantone barev - počet výtažků určí charakter předlohy a budoucího tištěného obrazu - množství barevných odstínů a barevných přechodů v původní předloze.

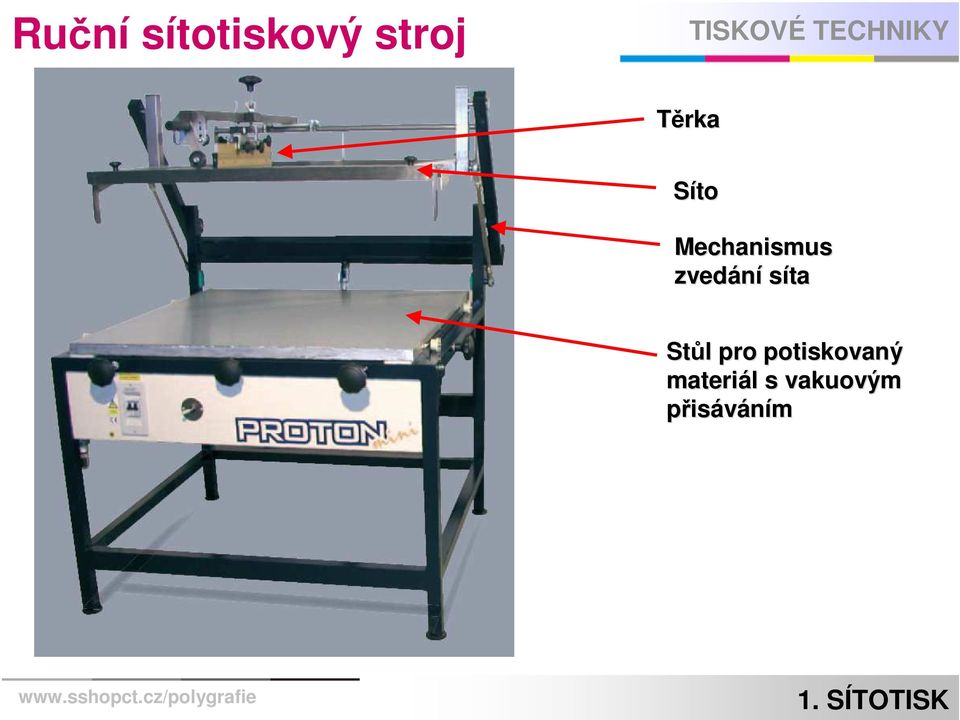

15 Ruční sítotiskový stroj Těrka Síto Mechanismus zvedání síta Stůl l pro potiskovaný materiál l s vakuovým přisáváním

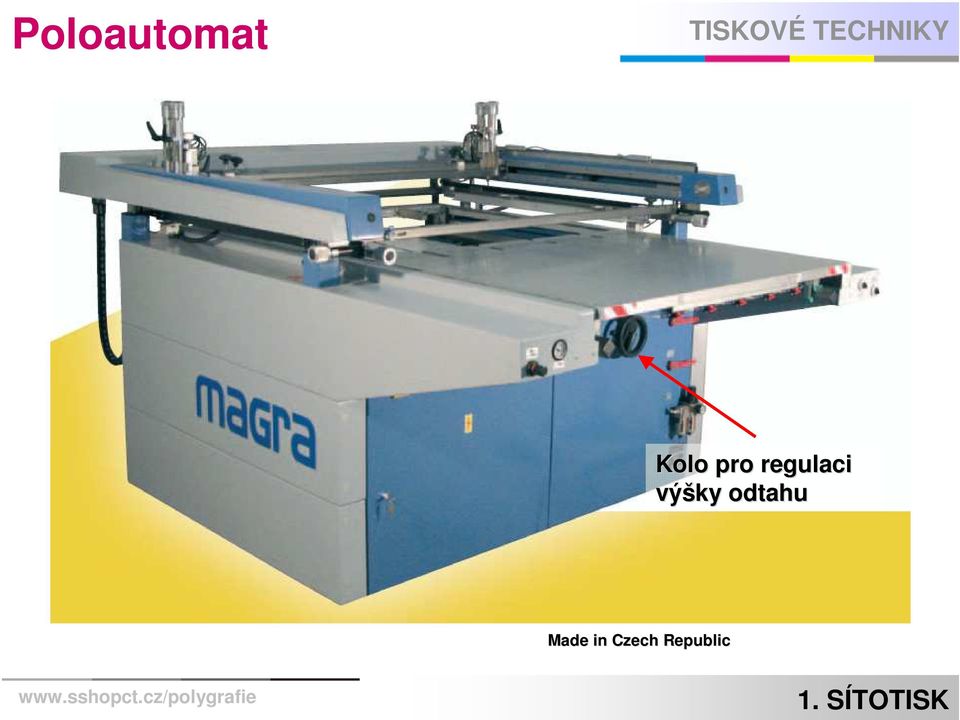

16 Poloautomat Kolo pro regulaci výšky odtahu Made in Czech Republic

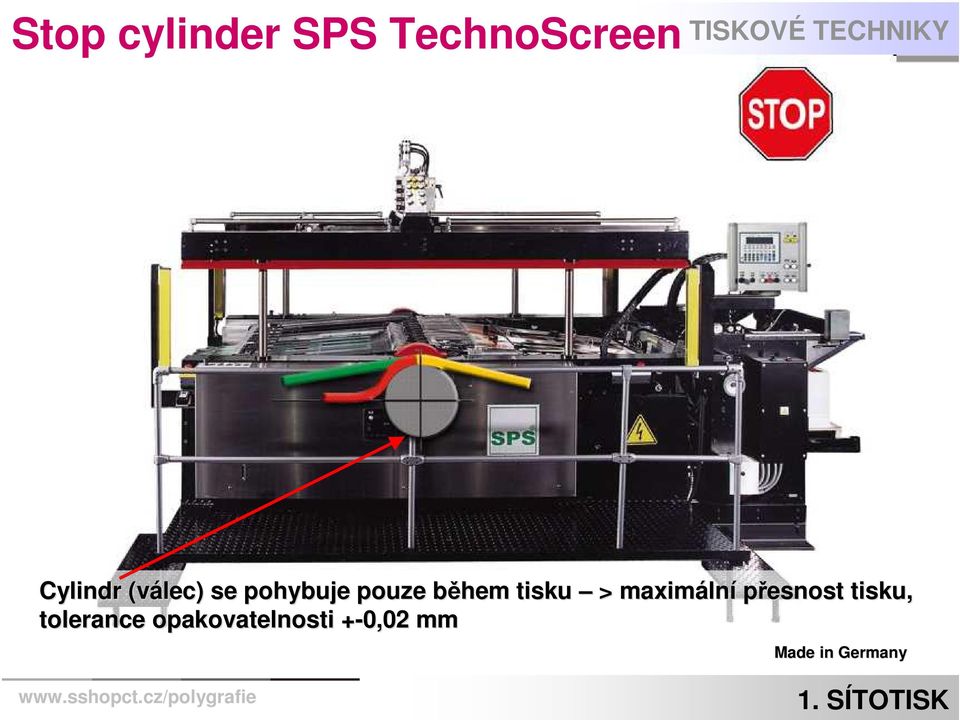

17 Stop cylinder SPS TechnoScreen Cylindr (válec) se pohybuje pouze během b tisku > maximáln lní přesnost tisku, tolerance opakovatelnosti +-0,02 + mm Made in Germany

18 Swing cylinder SPS TechnoScreen Cylindr (válec) je neustále v pohybu

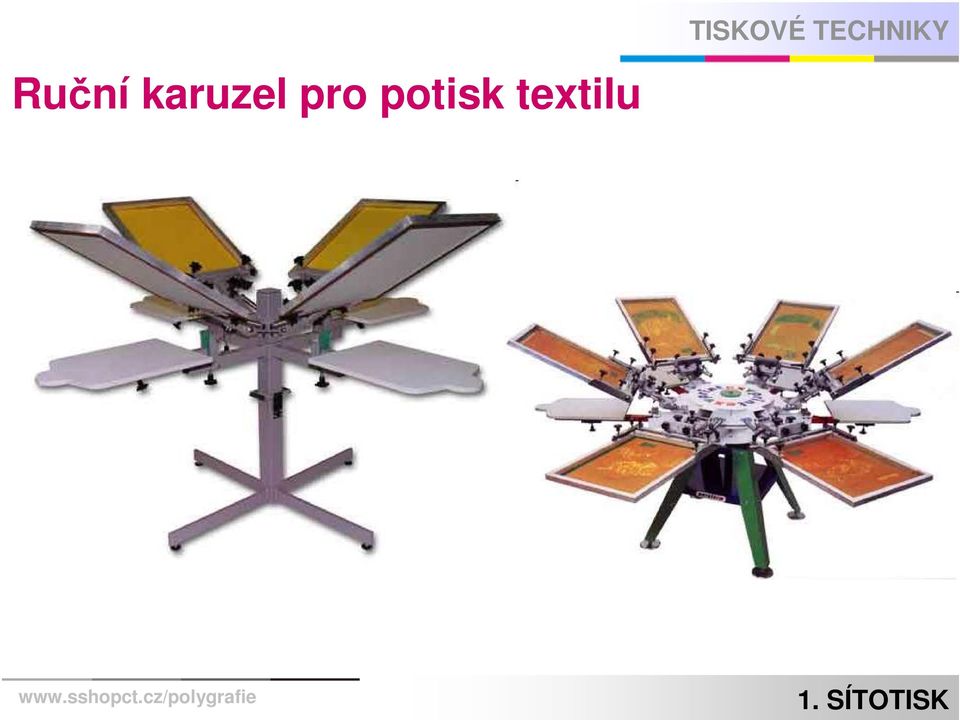

19 Ruční karuzel pro potisk textilu

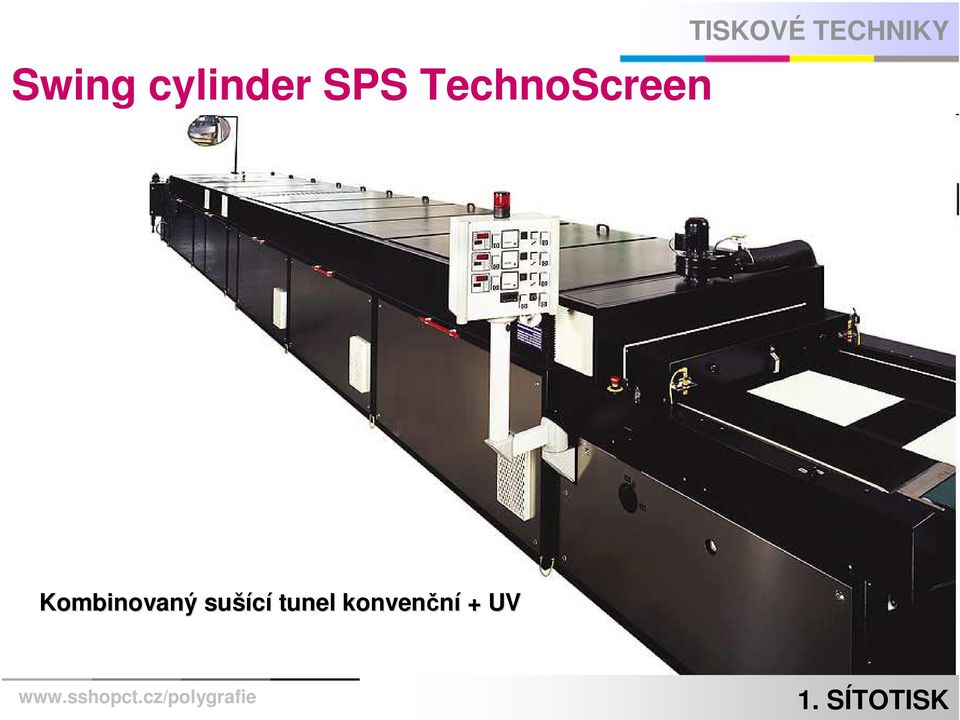

20 Swing cylinder SPS TechnoScreen Kombinovaný suší šící tunel konvenční + UV

21 Vykladací stohovač za automaty

22 Karuzel potisk textilu 10 barev

23 Karuzel potisk textilu 10 barev
