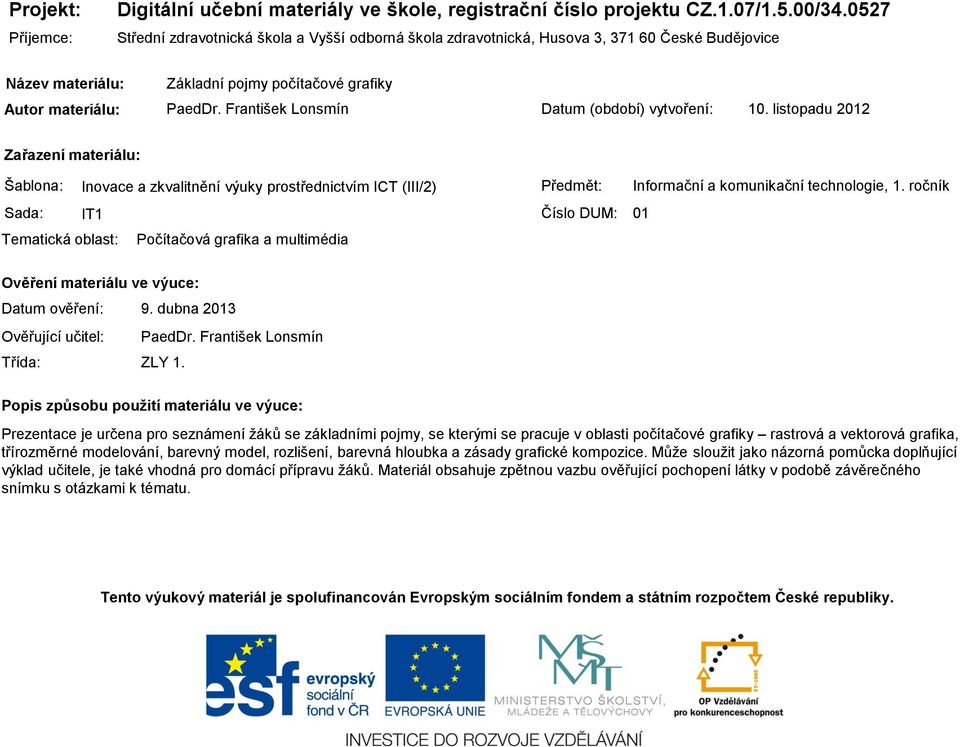

1 Projekt: Příjemce: Digitální učební materiály ve škole, registrační číslo projektu CZ.1.07/1.5.00/ Střední zdravotnická škola a Vyšší odborná škola zdravotnická, Husova 3, České Budějovice Název materiálu: Autor materiálu: Základní pojmy počítačové grafiky PaedDr. František Lonsmín Datum (období) vytvoření: 10. listopadu 2012 Zařazení materiálu: Šablona: Inovace a zkvalitnění výuky prostřednictvím ICT (III/2) Předmět: Informační a komunikační technologie, 1. ročník Sada: IT1 Číslo DUM: 01 Tematická oblast: Počítačová grafika a multimédia Ověření materiálu ve výuce: Datum ověření: 9. dubna 2013 Ověřující učitel: PaedDr. František Lonsmín Třída: ZLY 1. Popis způsobu použití materiálu ve výuce: Prezentace je určena pro seznámení žáků se základními pojmy, se kterými se pracuje v oblasti počítačové grafiky rastrová a vektorová grafika, třírozměrné modelování, barevný model, rozlišení, barevná hloubka a zásady grafické kompozice. Může sloužit jako názorná pomůcka doplňující výklad učitele, je také vhodná pro domácí přípravu žáků. Materiál obsahuje zpětnou vazbu ověřující pochopení látky v podobě závěrečného snímku s otázkami k tématu. Tento výukový materiál je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.

2

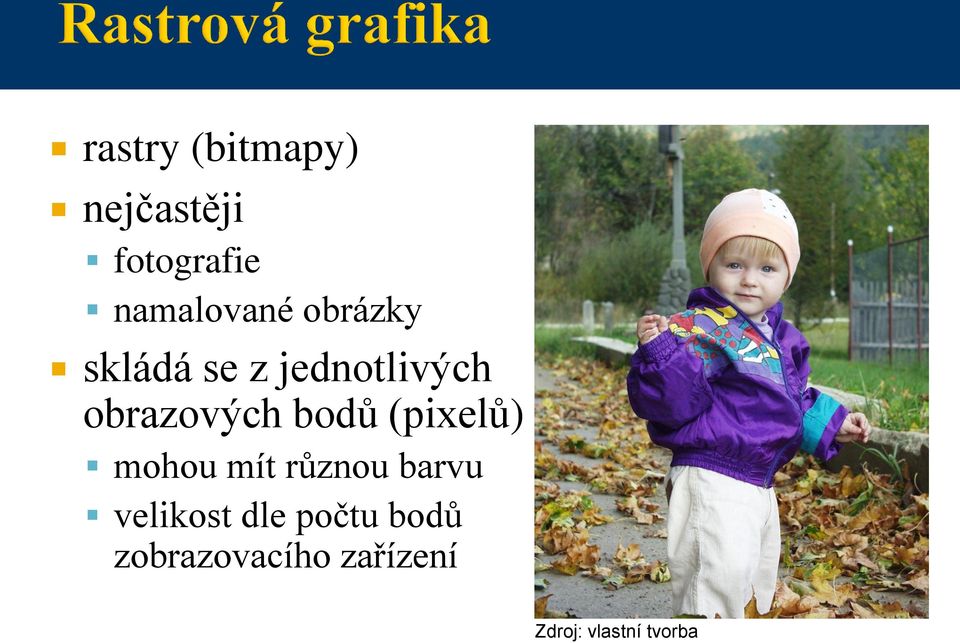

3 rastry (bitmapy) nejčastěji fotografie namalované obrázky skládá se z jednotlivých obrazových bodů (pixelů) mohou mít různou barvu velikost dle počtu bodů zobrazovacího zařízení Zdroj: vlastní tvorba

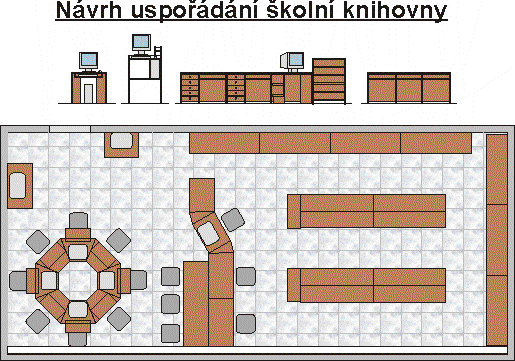

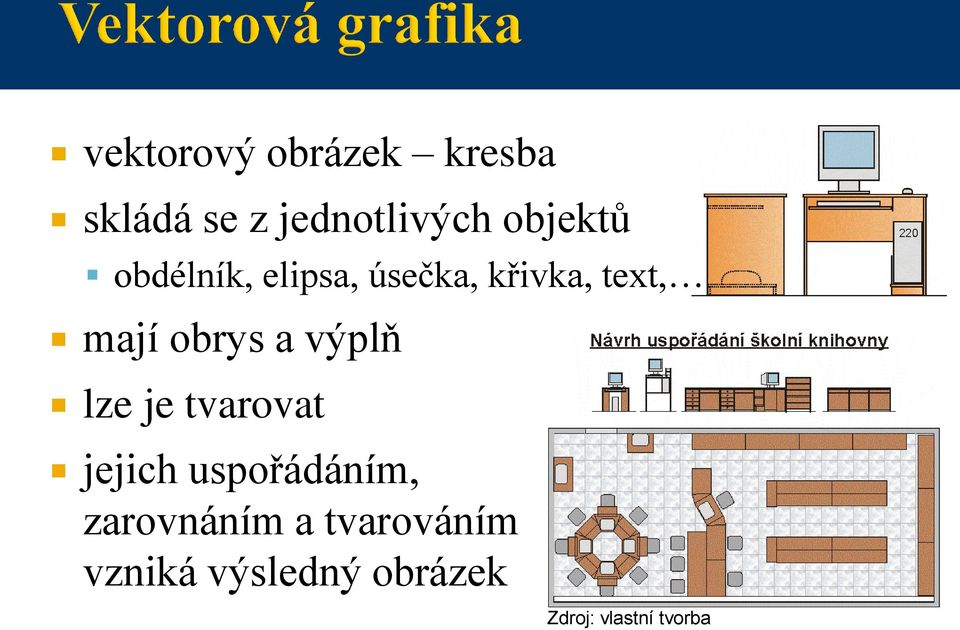

4 vektorový obrázek kresba skládá se z jednotlivých objektů obdélník, elipsa, úsečka, křivka, text, mají obrys a výplň lze je tvarovat jejich uspořádáním, zarovnáním a tvarováním vzniká výsledný obrázek Zdroj: vlastní tvorba

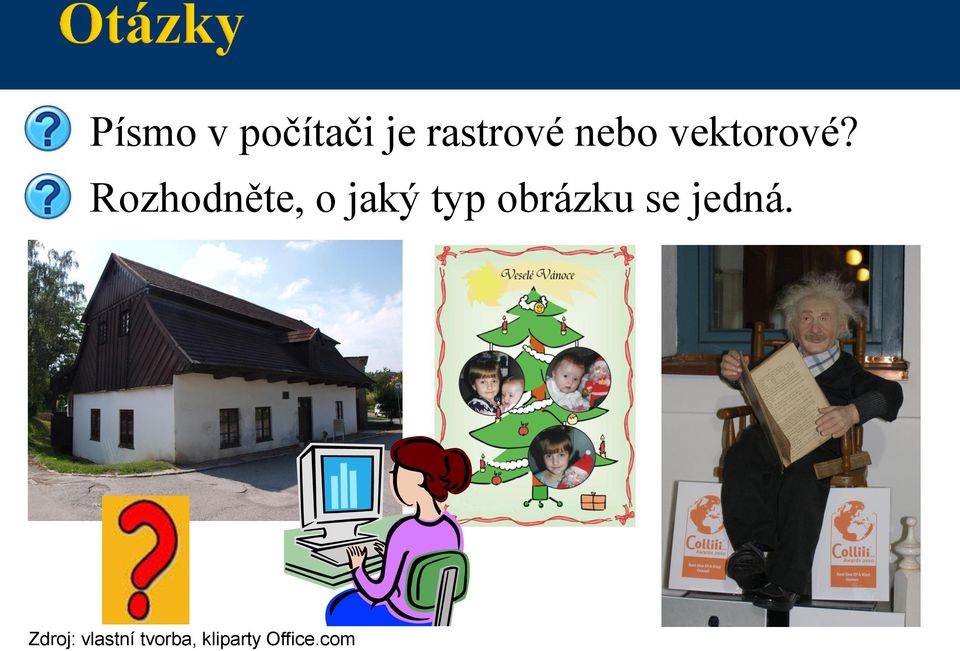

5 Písmo v počítači je rastrové nebo vektorové? Rozhodněte, o jaký typ obrázku se jedná. Zdroj: vlastní tvorba, kliparty Office.com

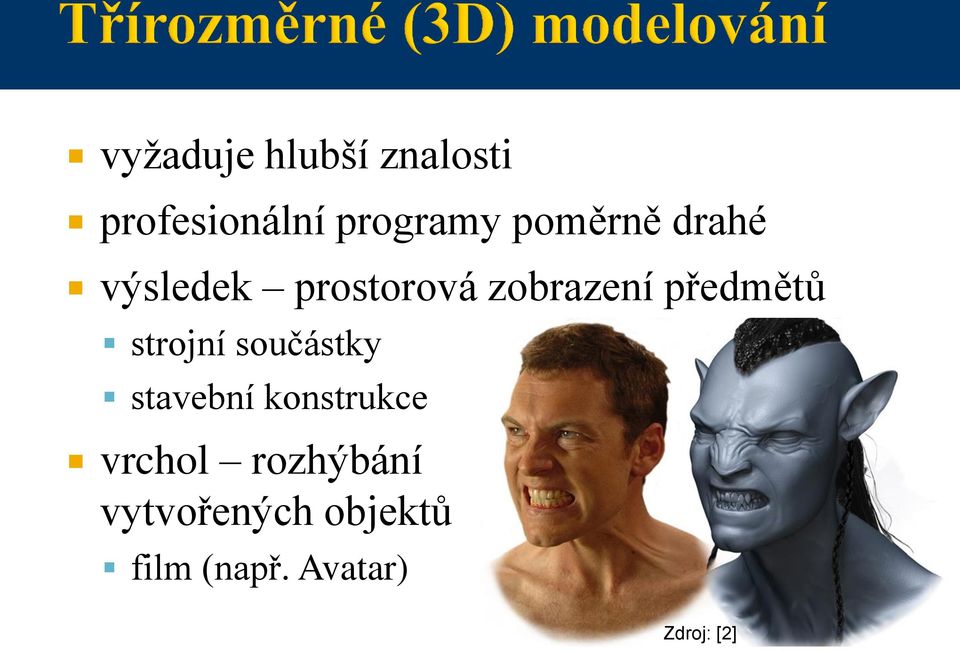

6 vyžaduje hlubší znalosti profesionální programy poměrně drahé výsledek prostorová zobrazení předmětů strojní součástky stavební konstrukce vrchol rozhýbání vytvořených objektů film (např. Avatar) Zdroj: [2]

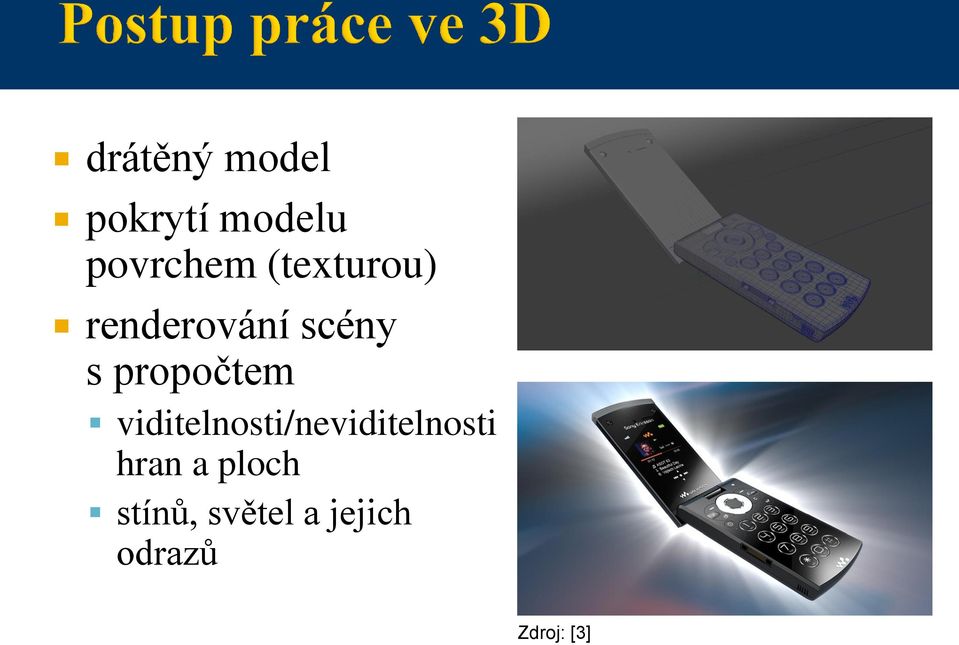

7 drátěný model pokrytí modelu povrchem (texturou) renderování scény s propočtem viditelnosti/neviditelnosti hran a ploch stínů, světel a jejich odrazů Zdroj: [3]

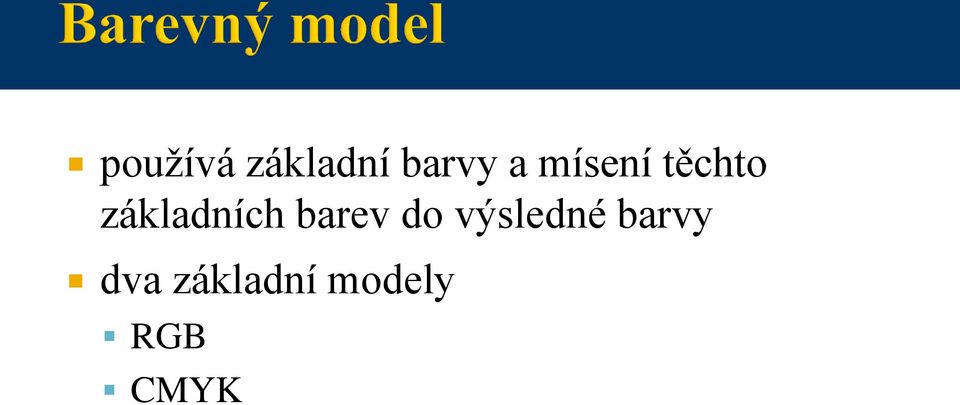

8 používá základní barvy a mísení těchto základních barev do výsledné barvy dva základní modely RGB CMYK

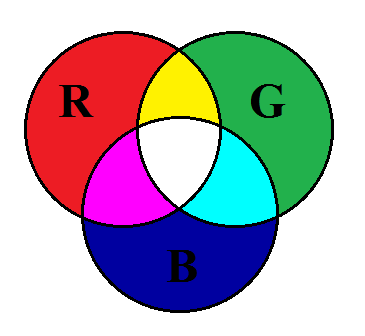

9 tři základní barvy Red (červená) Green (zelená) Blue (modrá) aditivní míchání barev využívají jej LCD dataprojektory digitální fotoaparáty Zdroj: vlastní tvorba

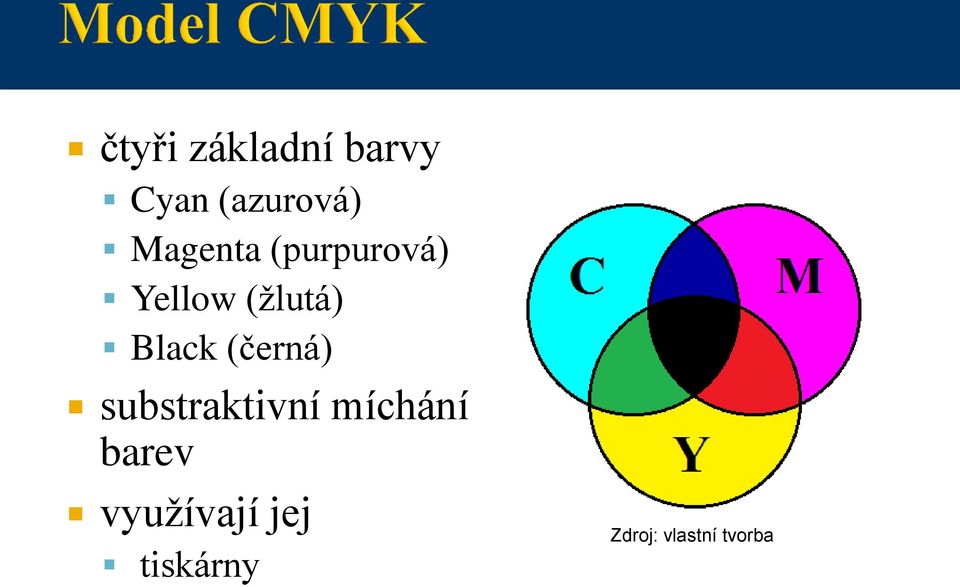

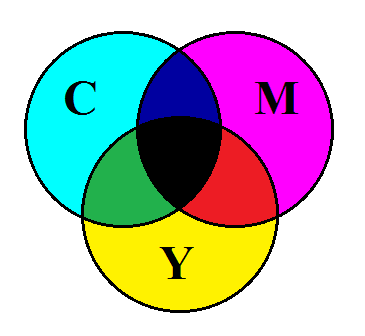

10 čtyři základní barvy Cyan (azurová) Magenta (purpurová) Yellow (žlutá) Black (černá) substraktivní míchání barev využívají jej tiskárny Zdroj: vlastní tvorba

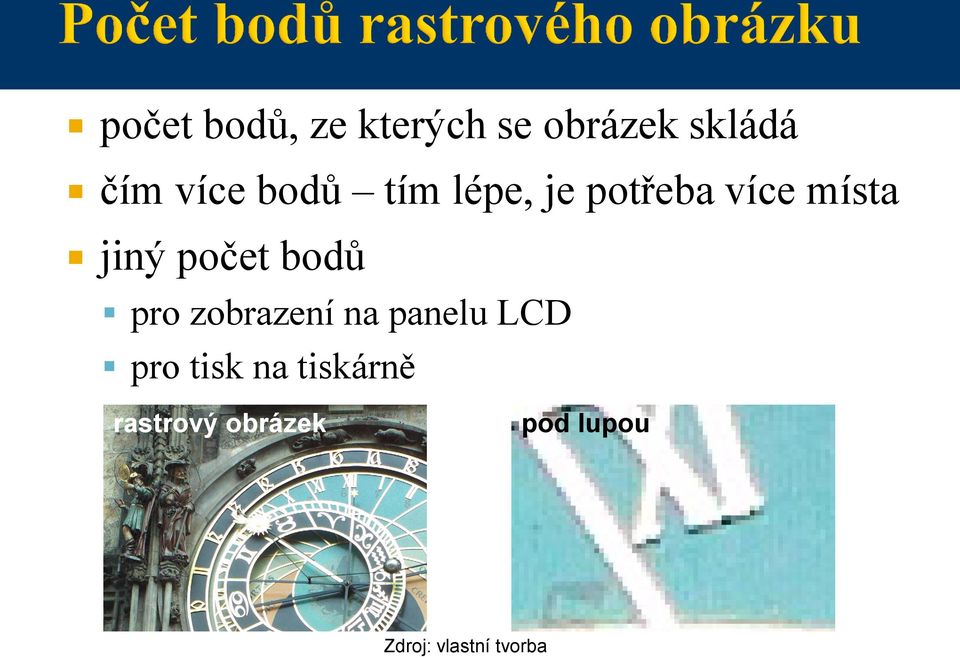

11 počet bodů, ze kterých se obrázek skládá čím více bodů tím lépe, je potřeba více místa jiný počet bodů pro zobrazení na panelu LCD pro tisk na tiskárně rastrový obrázek pod lupou Zdroj: vlastní tvorba

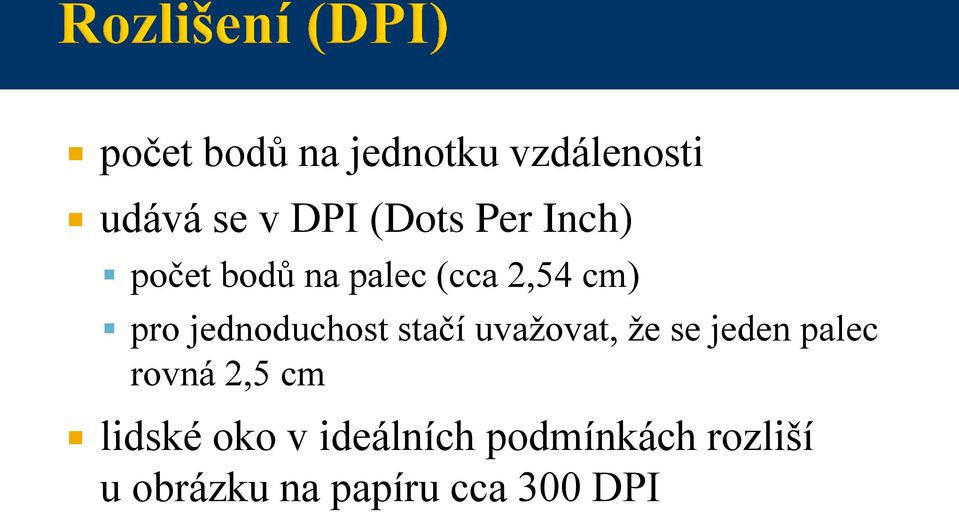

12 počet bodů na jednotku vzdálenosti udává se v DPI (Dots Per Inch) počet bodů na palec (cca 2,54 cm) pro jednoduchost stačí uvažovat, že se jeden palec rovná 2,5 cm lidské oko v ideálních podmínkách rozliší u obrázku na papíru cca 300 DPI

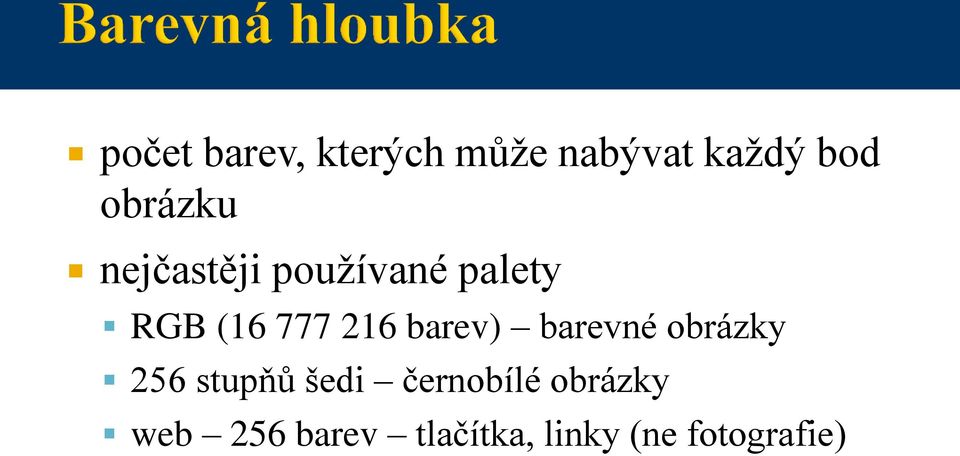

13 počet barev, kterých může nabývat každý bod obrázku nejčastěji používané palety RGB ( barev) barevné obrázky 256 stupňů šedi černobílé obrázky web 256 barev tlačítka, linky (ne fotografie)

14 černobílý standardní VGA 16 barev Zdroj: vlastní tvorba 256 stupňů šedi 256 barev 16,7 mil. barev

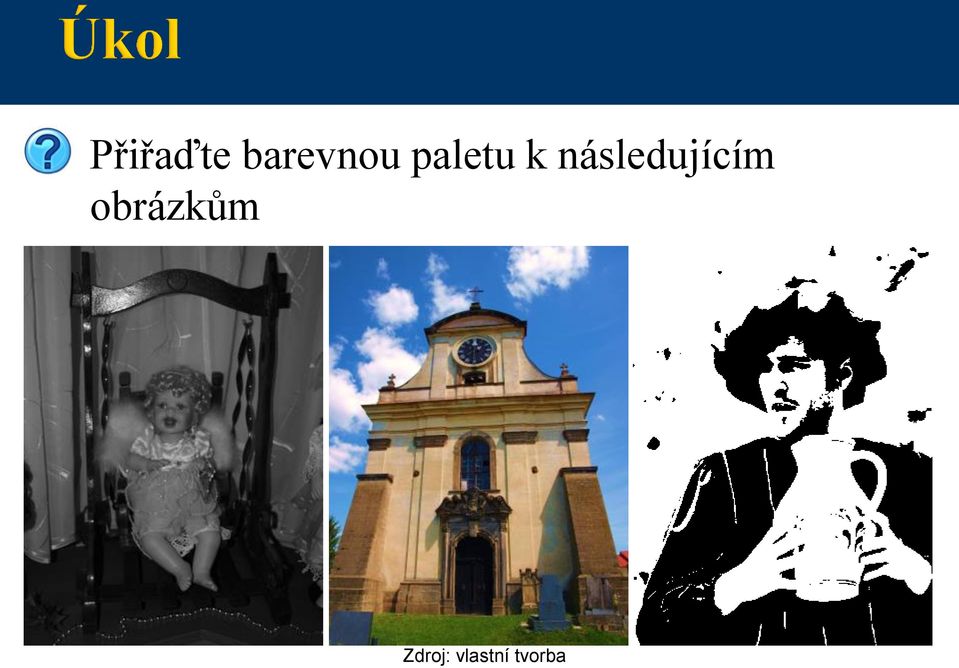

15 Přiřaďte barevnou paletu k následujícím obrázkům Zdroj: vlastní tvorba

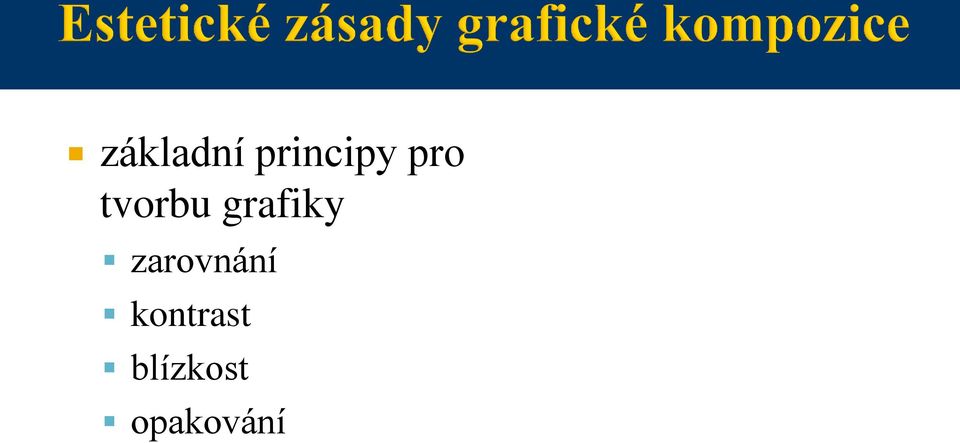

16 základní principy pro tvorbu grafiky zarovnání kontrast blízkost opakování

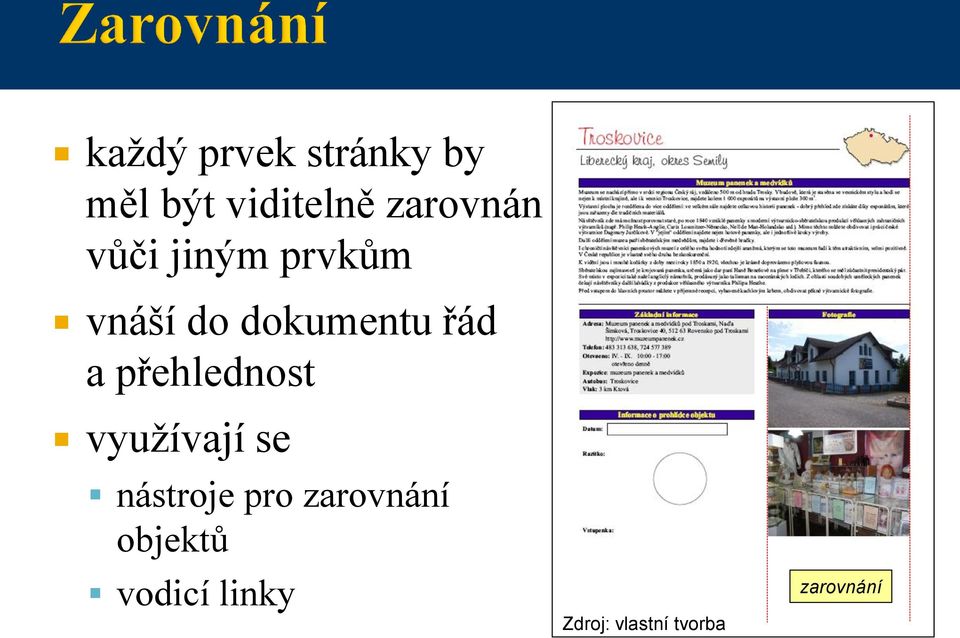

17 každý prvek stránky by měl být viditelně zarovnán vůči jiným prvkům vnáší do dokumentu řád a přehlednost využívají se nástroje pro zarovnání objektů vodicí linky Zdroj: vlastní tvorba zarovnání

18 prvky, které nejsou úplně stejné, musí být výrazně odlišné patkové x bezpatkové písmo tenká x silná linka malý x velký obrázek barevný kontrast kontrast Zdroj: vlastní tvorba

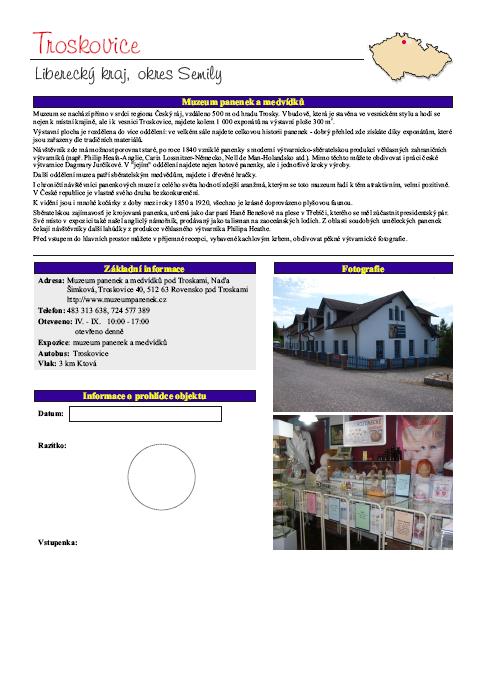

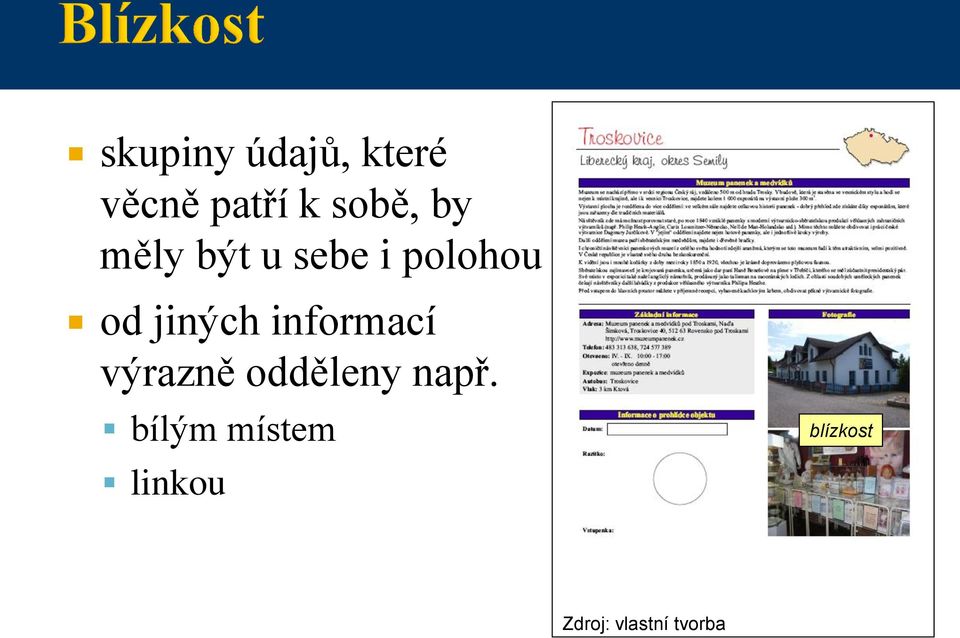

19 skupiny údajů, které věcně patří k sobě, by měly být u sebe i polohou od jiných informací výrazně odděleny např. bílým místem linkou blízkost Zdroj: vlastní tvorba

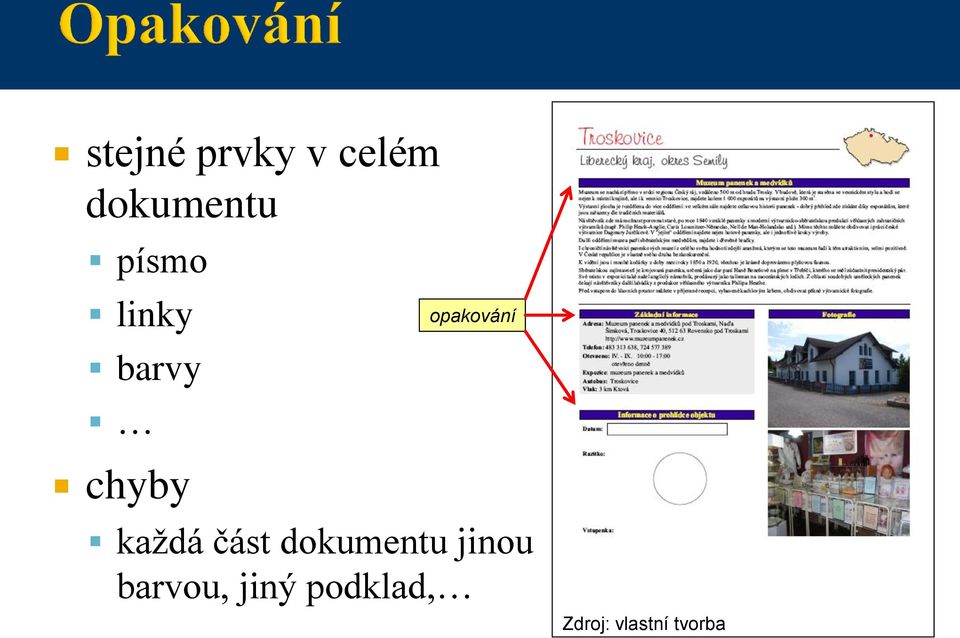

20 stejné prvky v celém dokumentu písmo linky barvy opakování chyby každá část dokumentu jinou barvou, jiný podklad, Zdroj: vlastní tvorba

21 Charakterizujte rastrovou a vektorovou grafiku Kde se využívá 3D modelování? Uveďte zařízení, u něhož se využívá barevný režim RGB CMYK Přiřaďte barvy k jednotlivým modelům RGB CMYK Nalezněte na internetu obrázky s různou barevnou hloubkou.

22 1. ROUBAL, Pavel. Informatika a výpočetní technika pro střední školy. Praktická učebnice. 1. vyd. Brno : Computer Press, a. s., ISBN Avatar: Revoluční přístup k tvorbě speciálních vizuálních efektů. 3D scéna [online]. 12. ledna 2010 [cit ]. Dostupné z: 3. Vizualizace mobilního telefonu. VOJTĚCHLACINA.COM. [online]. 9. května 2009 [cit ]. Dostupné z: Tento výukový materiál je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.
