1 Výukový modul III.2 Inovace a zkvalitnění výuky prostřednictvím ICT Téma III.2.3 Technická měření v MS Excel Pracovní list 20 Podmíněné formatování buněk Ing. Jiří Chobot VY_32_INOVACE_323_20

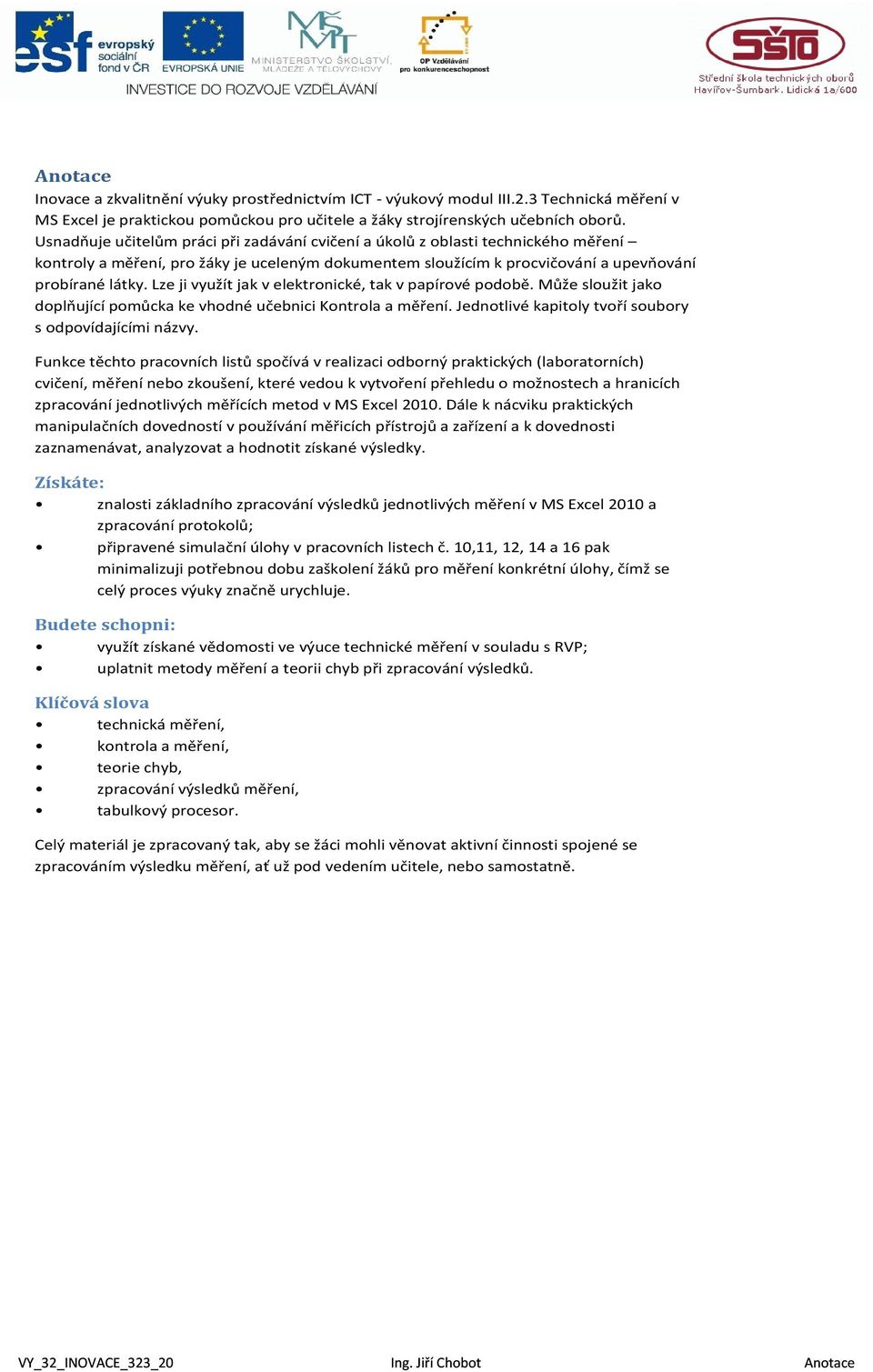

2 Anotace Inovace a zkvalitnění výuky prostřednictvím ICT - výukový modul III.2.3 Technická měření v MS Excel je praktickou pomůckou pro učitele a žáky strojírenských učebních oborů. Usnadňuje učitelům práci při zadávání cvičení a úkolů z oblasti technického měření kontroly a měření, pro žáky je uceleným dokumentem sloužícím k procvičování a upevňování probírané látky. Lze ji využít jak v elektronické, tak v papírové podobě. Může sloužit jako doplňující pomůcka ke vhodné učebnici Kontrola a měření. Jednotlivé kapitoly tvoří soubory s odpovídajícími názvy. Funkce těchto pracovních listů spočívá v realizaci odborný praktických (laboratorních) cvičení, měření nebo zkoušení, které vedou k vytvoření přehledu o možnostech a hranicích zpracování jednotlivých měřících metod v MS Excel Dále k nácviku praktických manipulačních dovedností v používání měřicích přístrojů a zařízení a k dovednosti zaznamenávat, analyzovat a hodnotit získané výsledky. Získáte: znalosti základního zpracování výsledků jednotlivých měření v MS Excel 2010 a zpracování protokolů; připravené simulační úlohy v pracovních listech č. 10,11, 12, 14 a 16 pak minimalizuji potřebnou dobu zaškolení žáků pro měření konkrétní úlohy, čímž se celý proces výuky značně urychluje. Budete schopni: využít získané vědomosti ve výuce technické měření v souladu s RVP; uplatnit metody měření a teorii chyb při zpracování výsledků. Klíčová slova technická měření, kontrola a měření, teorie chyb, zpracování výsledků měření, tabulkový procesor. Celý materiál je zpracovaný tak, aby se žáci mohli věnovat aktivní činnosti spojené se zpracováním výsledku měření, ať už pod vedením učitele, nebo samostatně. VY_32_INOVACE_323_20 Ing. Jiří Chobot Anotace

Lze ji využít jak v elektronické, tak v papírové podobě. Může sloužit jako doplňující pomůcka ke vhodné učebnici Kontrola a měření. Jednotlivé kapitoly tvoří soubory s odpovídajícími názvy.

3 Rovinnost plochy můž e být měřena souřadnicovým měřicím strojem (CMM). U mříž kové metody můž e být měřeno na libovolném počtu čar ve dvou vzájemně kolmých směrech napříč povrchem, jak je vyobrazeno na obr. Úchylky rovinnosti pro povrch roviny určité velikosti mohou být porovnány s národními standardy povolených úchylek. Hodnoty naměřené mří žkovou metodou Toleranční stupeň a doporučená struktura povrchu Sloupec1 Y1 Y2 Y3 Y4 Y5 X7 0,044 3,158 0,972 2,286 0,000 X6 2,273 6,17 2,468 6,998 4,195 X5 4,002 8,082 4,463 8,11 4,391 X4 4,33 8,394 3,758 7,422 5,186 X3 4,159 7,906 3,154 8,234 0,981 X2 3,888 6,318 3,549 6,646 3,877 X1 1,916 2,63 0,844 1,156 1,872 V této tabulce potřebuji zvýraznit toleranční stupeň povrchu. Na kartě Domů zvolíme Podmíněné formatování. Stanovíme pravidlo formatování. Např. jso-li hodnoty vyšší než 6,3 budou mít písmo tučné a červené, s výplni buňky světle modrou. Zvyrazněné buňky prezentuji naměřené hodnoty, které pro rozměr od 180 do 250 mm přesahují toleranční stupeň IT 9 a vyšší. Toleranční pole rovinnosti a znázornění na výkrese VY_32_INOVACE_323_20 Ing. Jiří Chobot Podmíněné formatování

Úchylky rovinnosti pro povrch roviny určité velikosti mohou být porovnány s národními standardy povolených úchylek. Hodnoty naměřené mří žkovou metodou http://www.vutbr.

4 Zvyrazněné buňky prezentuji naměřené hodnoty souřadnicovým měřicím strojem, které pro rozměr od 180 do 250 mm přesahují toleranční stupeň IT 9 a vyšší. Hodnoty naměřené mří kovou metodou Toleranční stupeň a doporučená struktura povrchu Sloupec1 Y1 Y2 Y3 Y4 Y5 X7 0,044 3,158 0,972 2,286 0,000 X6 2,273 6,17 2,468 6,998 4,195 X5 4,002 8,082 4,463 8,11 4,391 X4 4,33 8,394 3,758 7,422 5,186 X3 4,159 7,906 3,154 8,234 0,981 X2 3,888 6,318 3,549 6,646 3,877 X1 1,916 2,63 0,844 1,156 1,872 Pomocí podmíněného formátování dat můžete snadno jediným pohledem identifikovat odchylky v určitém rozsahu hodnot. Vyberte data, u kterých chcete použít podmíněné formátování (B6:F12). Na kartě Domů klikněte ve skupině Styl na šipku u položky Podmíněné formátování a potom klikněte na položku Nové pravidlo formátování a proveďte nastvení hodnot podle obrázku Správce pravidel. VY_32_INOVACE_323_20 Ing. Jiří Chobot Podmíněné formatování - příklad

pdf X7 0,044 3,158 0,972 2,286 0,000 X6 2,273 6,17 2,468 6,998 4,195 X5 4,002 8,082 4,463 8,11 4,391 X4 4,33 8,394 3,758 7,422 5,186 X3 4,159 7,906 3,154 8,234 0,981 X2 3,888 6,318 3,549 6,646 3,877

5 Toleranční pole rovinnosti X4 X1 X2 X Y1 Y2 Y3 Y4 Y5 X7 X6 X5 VY_32_INOVACE_323_20 Ing. Jiří Chobot Graf1

6 Hodnoty naměřené mří kovou metodou Y1 Y2 Y3 Y4 Y5 Y6 Y7 X5 0,044 2,273 4,002 4,33 4,159 3,888 1,916 X4 3,158 6,17 8,082 8,394 7,906 6,318 2,63 X3 0,972 2,468 4,463 3,758 3,154 3,549 0,844 X2 2,286 6,998 8,11 7,422 8,234 6,646 1,156 X1 0,000 4,195 4,391 5,186 0,981 3,877 1,872 Úkol k procvičení. Zvyrazněte buňky prezentuji naměřené hodnoty souřadnicovým měřicím strojem, které pro rozměr od 80 do 120 mm přesahují toleranční stupeň IT 11. VY_32_INOVACE_323_20 Ing. Jiří Chobot Úkol k procvičování

4,195 4,391 5,186 0,981 3,877 1,872 Úkol k procvičení.

7 Doporučená literatura [1] Král, M.: Excel Praha, Grada Publishing, a.s., 2010, ISBN Použitá literatura a zdroje [2] Bumbálek, L. a kol.: Kontrola a měření. Praha, INFORMATORIUM, 2007, ISBN [3] Mikulčák, J.: Matematické, fyzikální a chemické tabulky a vzorce pro střední školy, Prometheus, 2010, ISBN [4] Leinveber J., Vávra P.,: Strojnické tabulky, Albra pedagogické nakladatelství, Úvaly 2005, ISBN [5] Internetové stránky dostupné z URL: Zdroje obrázků Pokud není uvedeno jinak, jsou použité objekty vlastní originální tvorbou autora Ing. Jiřího Chobota. VY_32_INOVACE_323_20 Ing. Jiří Chobot Literatura

: Matematické, fyzikální a chemické tabulky a vzorce pro střední školy, Prometheus, 2010, ISBN 80-7196-264-3 [4] Leinveber J., Vávra P.
