1 S třední škola stavební Jihlava Sada 3 CAD3 4. CADKON DT+ Okna Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Ing. Zbyněk Svoboda 2013 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

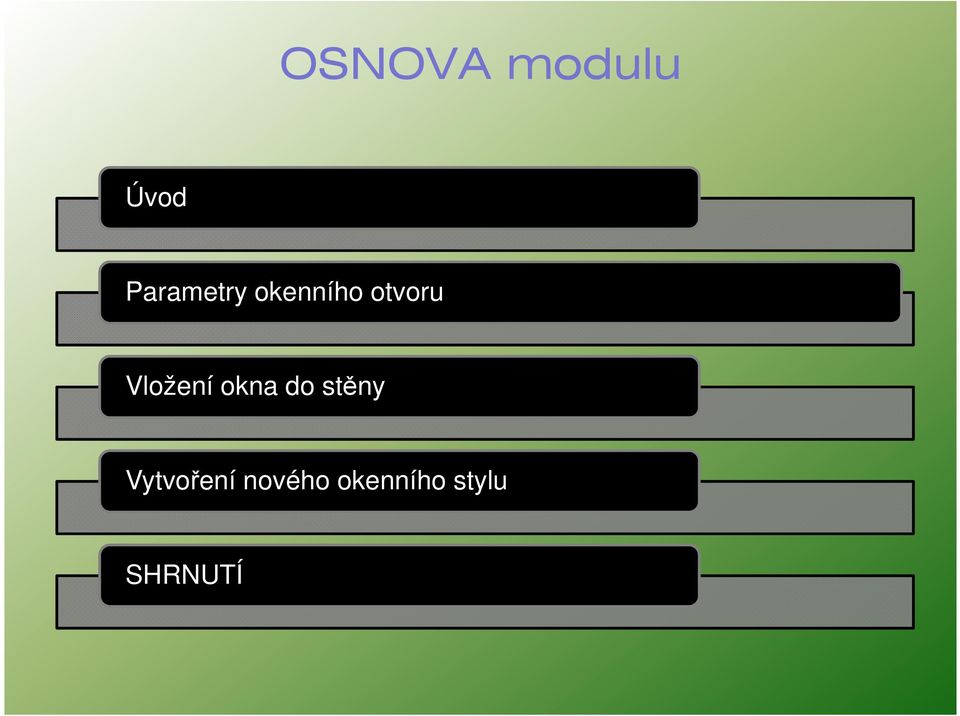

2 OSNOVA modulu Úvod Parametry okenního otvoru Vložení okna do stěny Vytvoření nového okenního stylu SHRNUTÍ

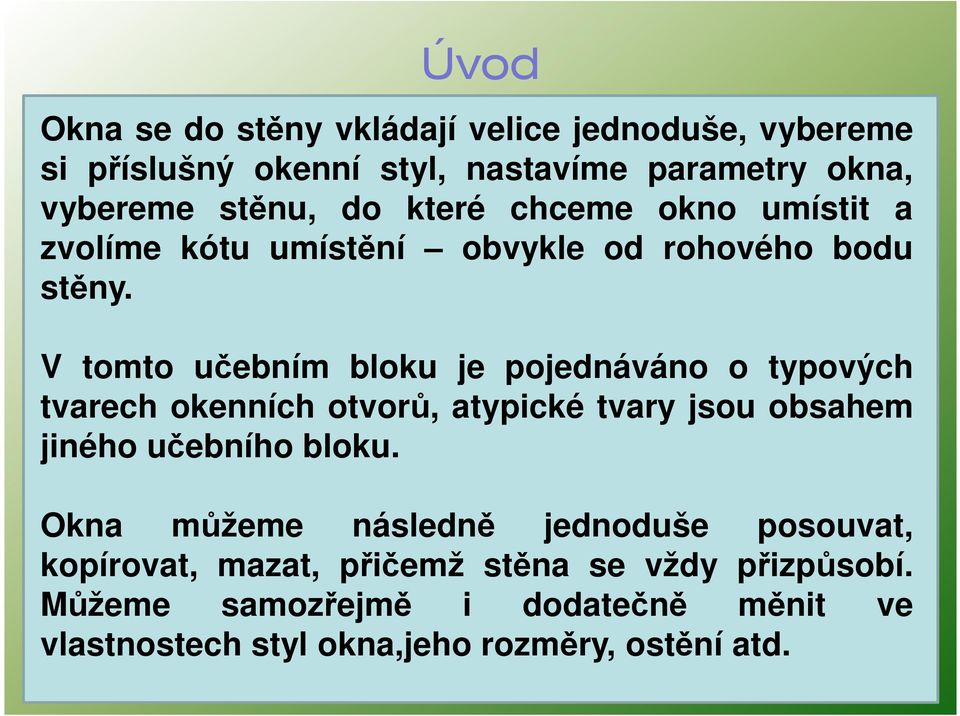

3 Úvod Okna se do stěny vkládají velice jednoduše, vybereme si příslušný okenní styl, nastavíme parametry okna, vybereme stěnu, do které chceme okno umístit a zvolíme kótu umístění obvykle od rohového bodu stěny. V tomto učebním bloku je pojednáváno o typových tvarech okenních otvorů, atypické tvary jsou obsahem jiného učebního bloku. Okna můžeme následně jednoduše posouvat, kopírovat, mazat, přičemž stěna se vždy přizpůsobí. Můžeme samozřejmě i dodatečně měnit ve vlastnostech styl okna,jeho rozměry, ostění atd.

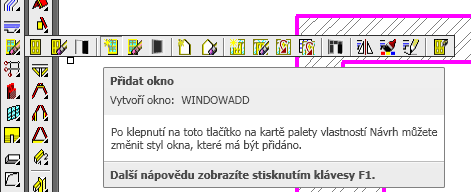

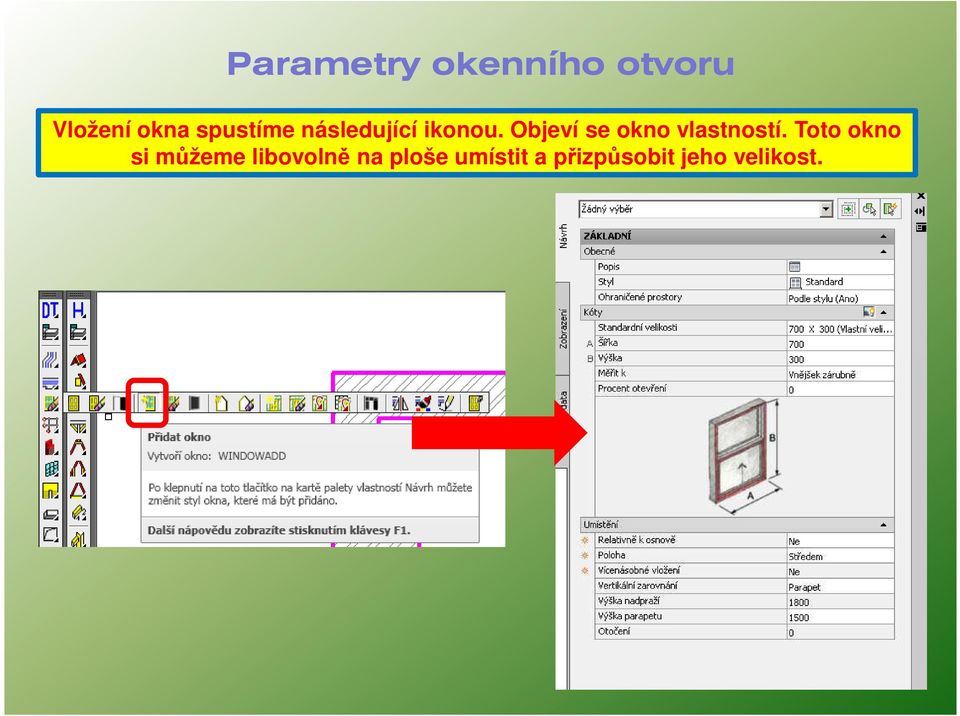

4 Parametry okenního otvoru Vložení okna spustíme následující ikonou. Objeví se okno vlastností. Toto okno si můžeme libovolně na ploše umístit a přizpůsobit jeho velikost.

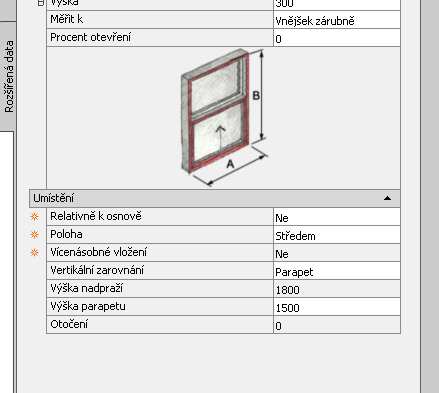

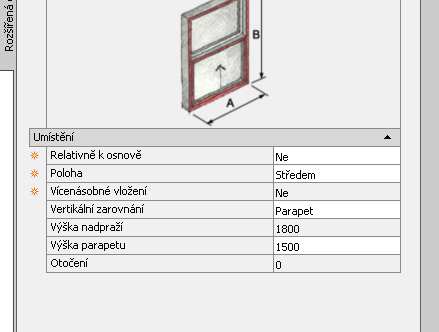

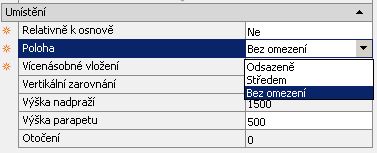

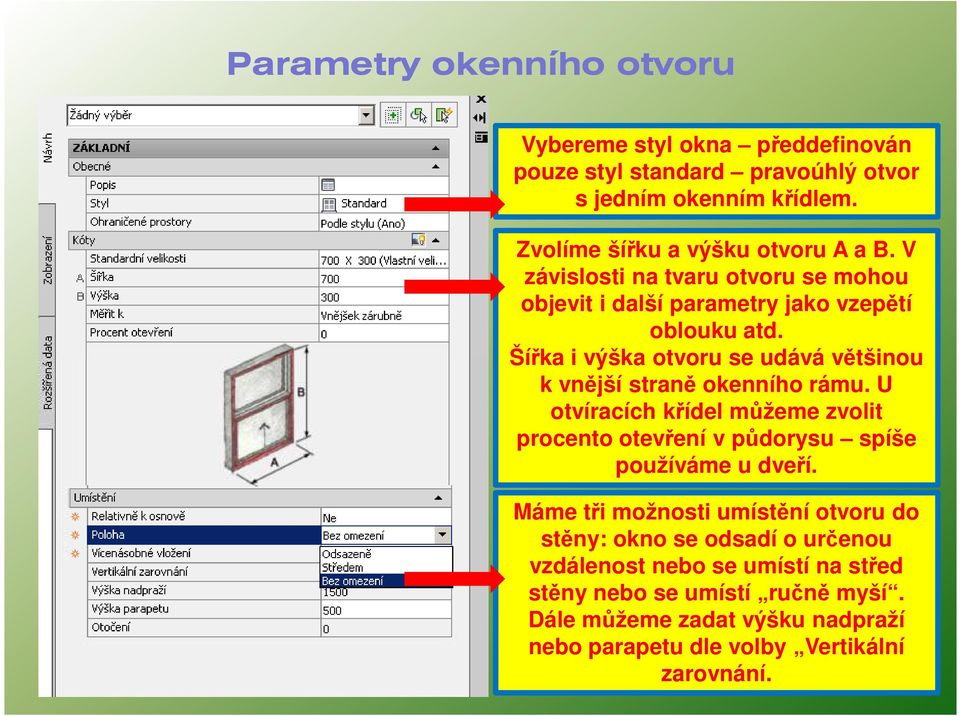

5 Parametry okenního otvoru Vybereme styl okna předdefinován pouze styl standard pravoúhlý otvor s jedním okenním křídlem. Zvolíme šířku a výšku otvoru A a B. V závislosti na tvaru otvoru se mohou objevit i další parametry jako vzepětí oblouku atd. Šířka i výška otvoru se udává většinou k vnější straně okenního rámu. U otvíracích křídel můžeme zvolit procento otevření v půdorysu spíše používáme u dveří. Máme tři možnosti umístění otvoru do stěny: okno se odsadí o určenou vzdálenost nebo se umístí na střed stěny nebo se umístí ručně myší. Dále můžeme zadat výšku nadpraží nebo parapetu dle volby Vertikální zarovnání.

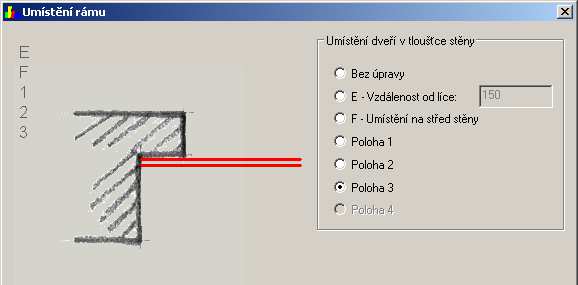

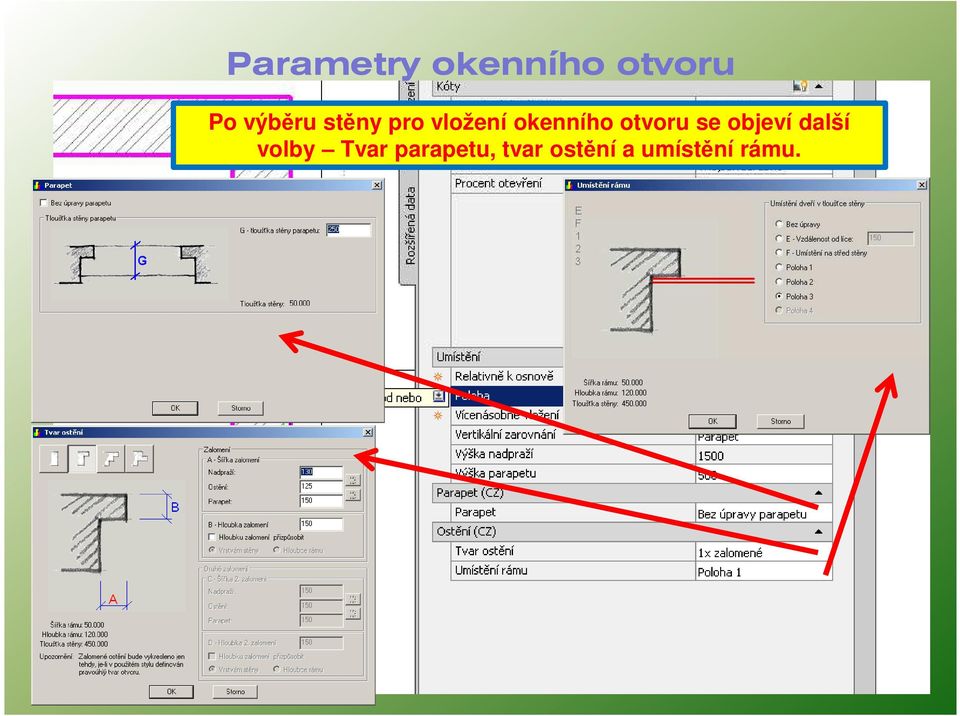

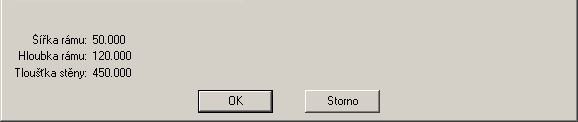

6 Parametry okenního otvoru Po výběru stěny pro vložení okenního otvoru se objeví další volby Tvar parapetu, tvar ostění a umístění rámu.

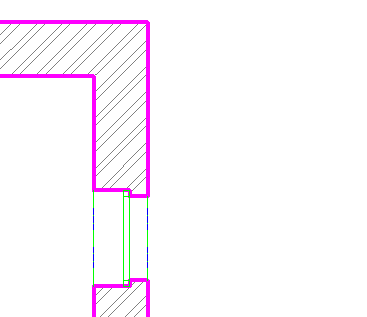

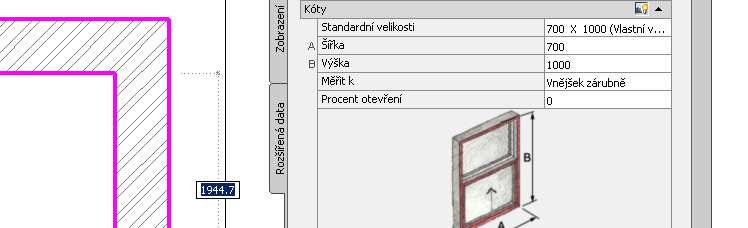

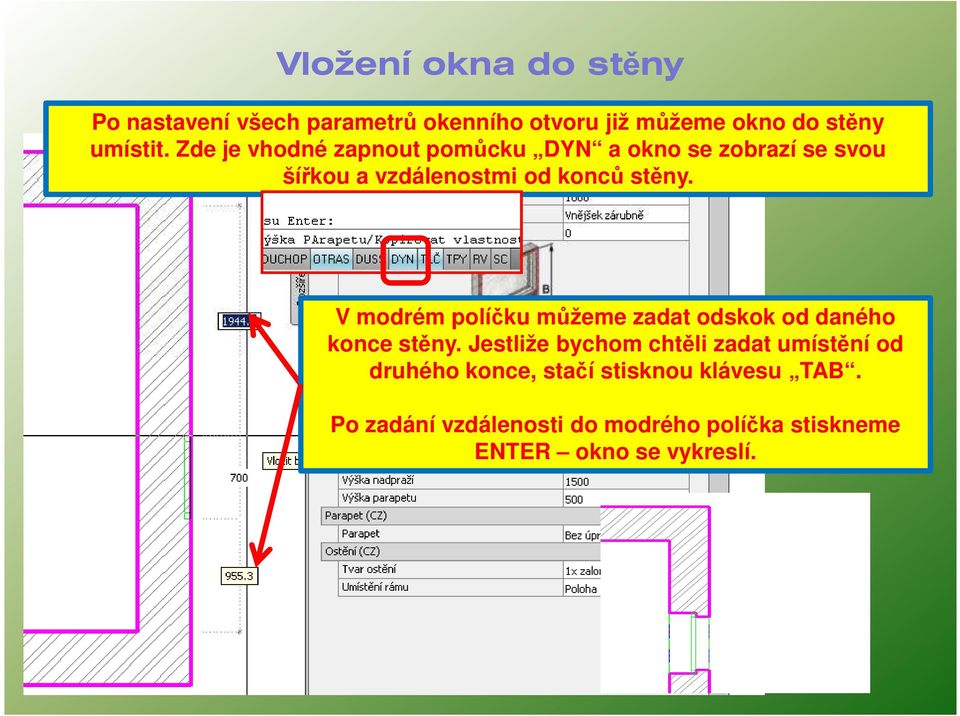

7 Vložení okna do stěny Po nastavení všech parametrů okenního otvoru již můžeme okno do stěny umístit. Zde je vhodné zapnout pomůcku DYN a okno se zobrazí se svou šířkou a vzdálenostmi od konců stěny. V modrém políčku můžeme zadat odskok od daného konce stěny. Jestliže bychom chtěli zadat umístění od druhého konce, stačí stisknou klávesu TAB. Po zadání vzdálenosti do modrého políčka stiskneme ENTER okno se vykreslí.

8 Vložení okna do stěny

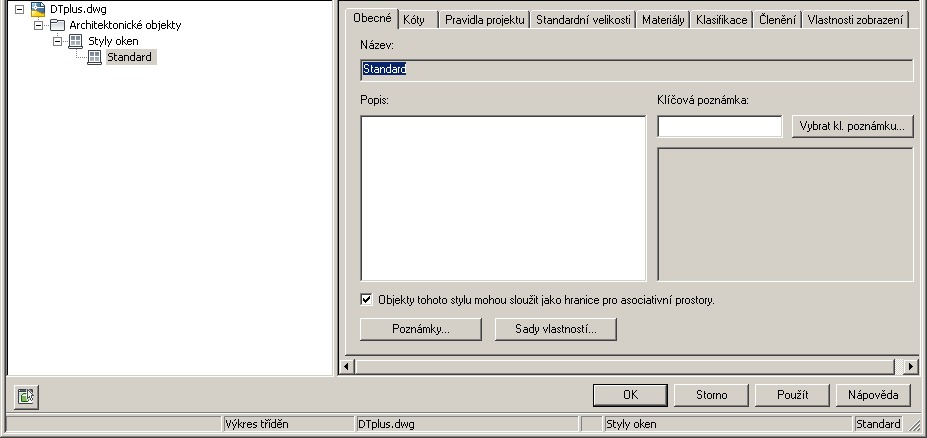

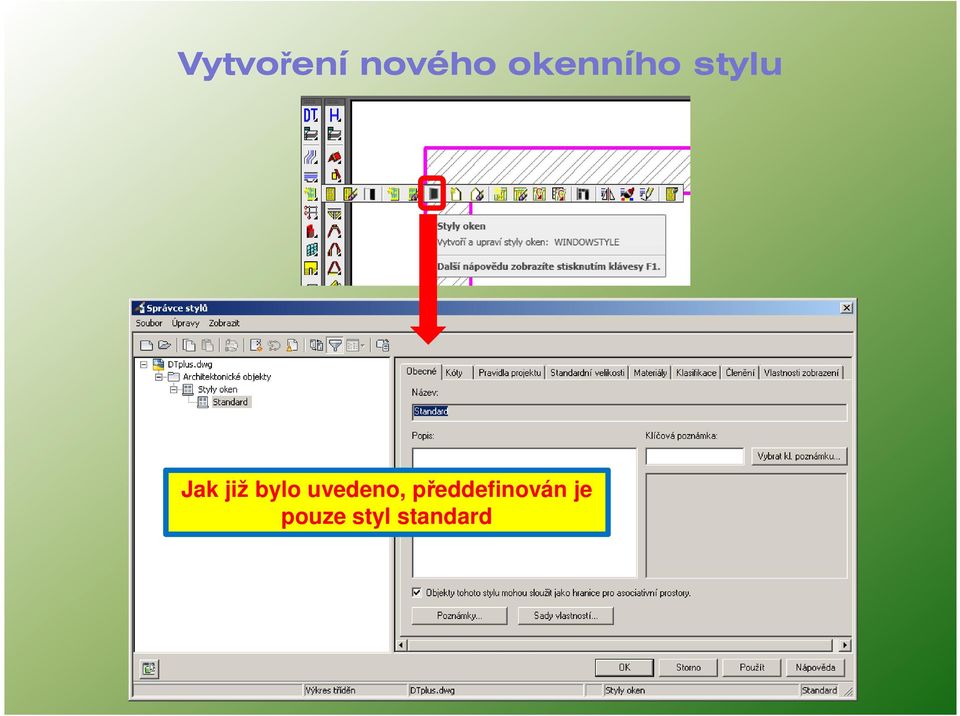

9 Vytvoření nového okenního stylu Jak již bylo uvedeno, předdefinován je pouze styl standard

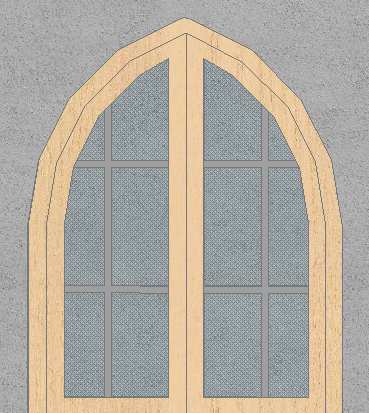

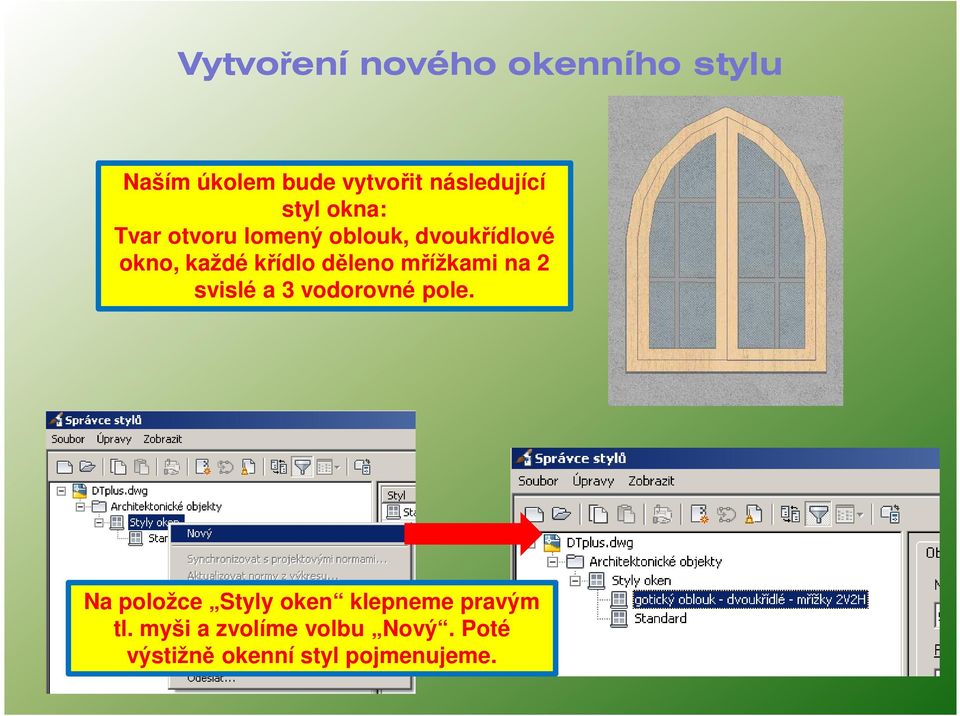

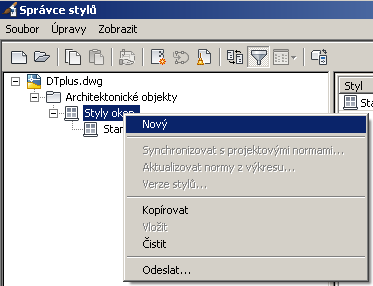

10 Vytvoření nového okenního stylu Naším úkolem bude vytvořit následující styl okna: Tvar otvoru lomený oblouk, dvoukřídlové okno, každé křídlo děleno mřížkami na 2 svislé a 3 vodorovné pole. Na položce Styly oken klepneme pravým tl. myši a zvolíme volbu Nový. Poté výstižně okenní styl pojmenujeme.

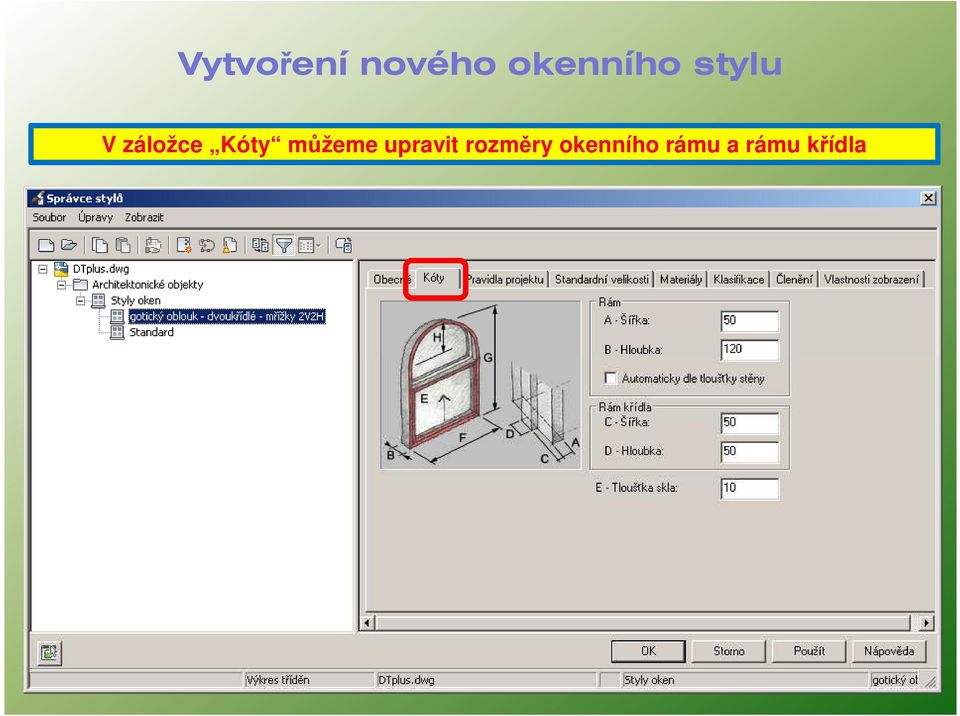

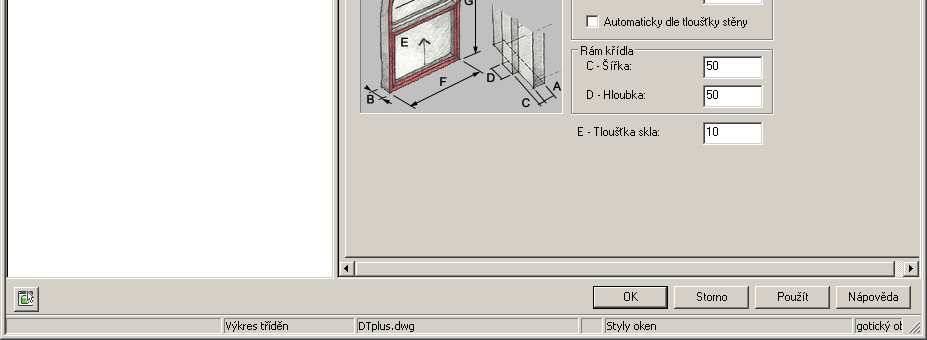

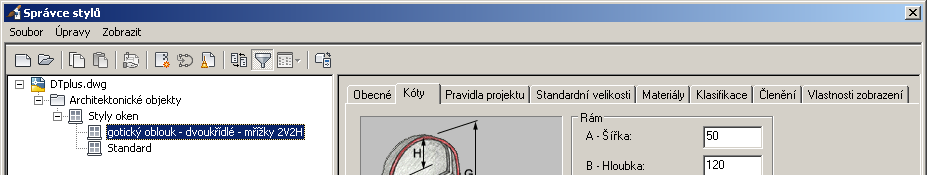

11 Vytvoření nového okenního stylu V záložce Kóty můžeme upravit rozměry okenního rámu a rámu křídla

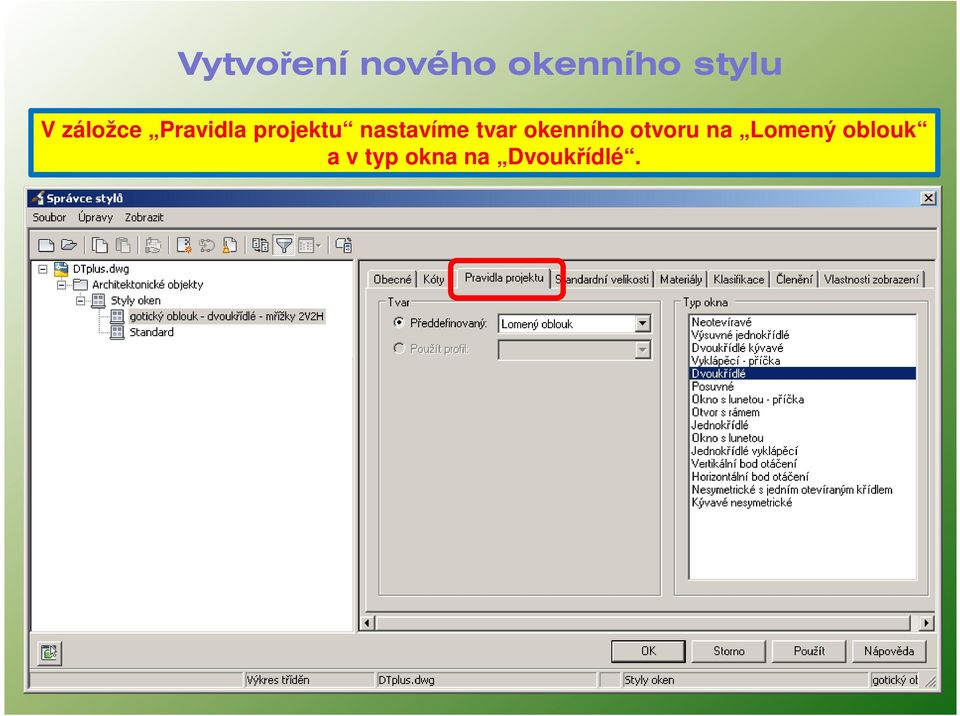

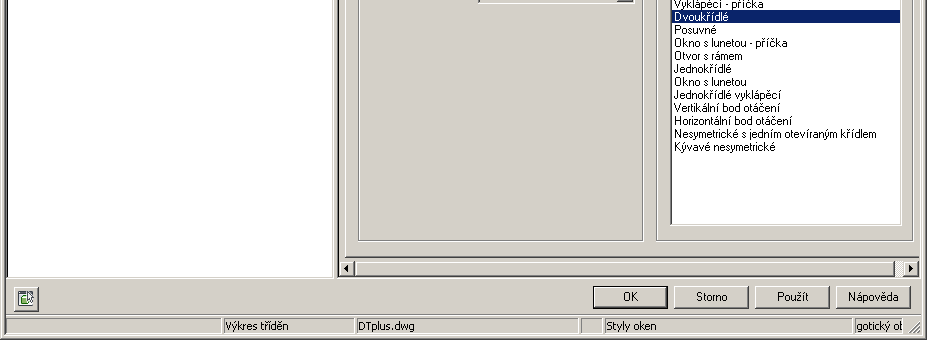

12 Vytvoření nového okenního stylu V záložce Pravidla projektu nastavíme tvar okenního otvoru na Lomený oblouk a v typ okna na Dvoukřídlé.

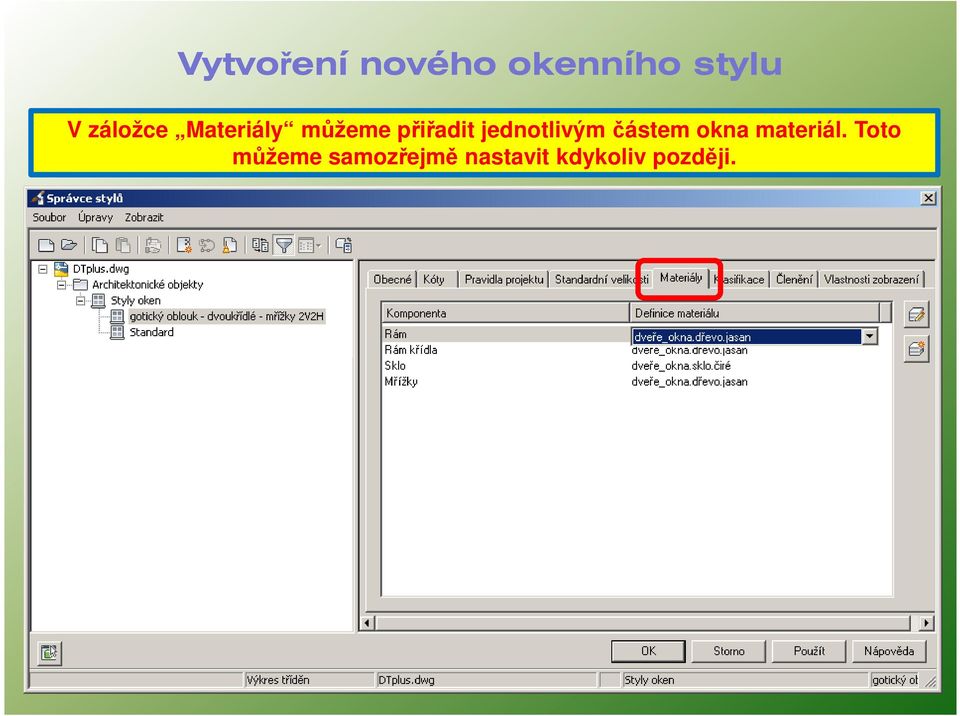

13 Vytvoření nového okenního stylu V záložce Materiály můžeme přiřadit jednotlivým částem okna materiál. Toto můžeme samozřejmě nastavit kdykoliv později.

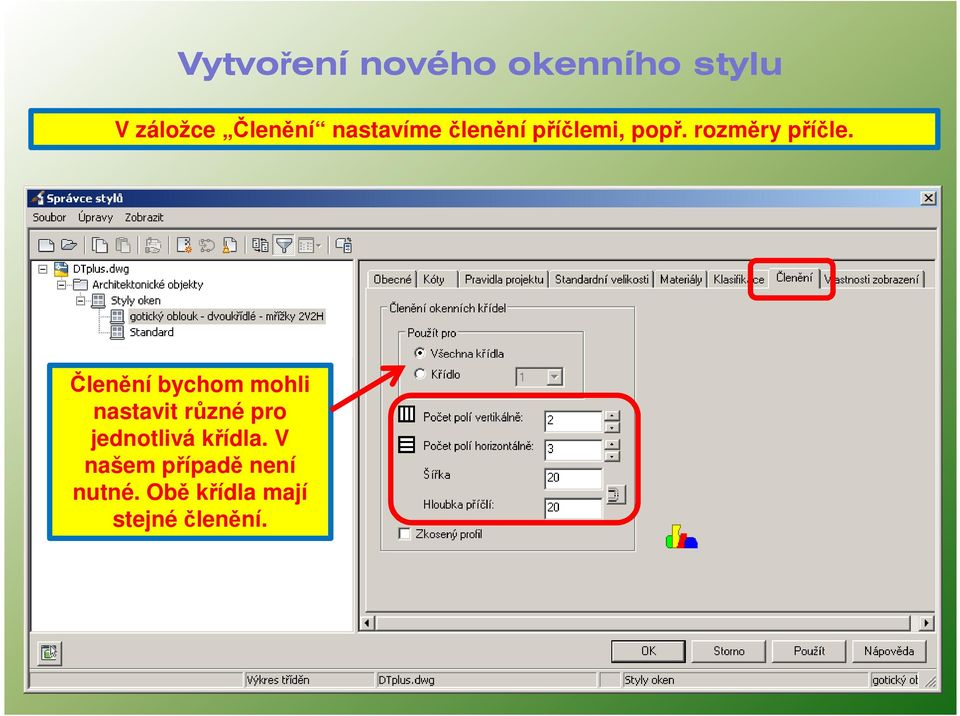

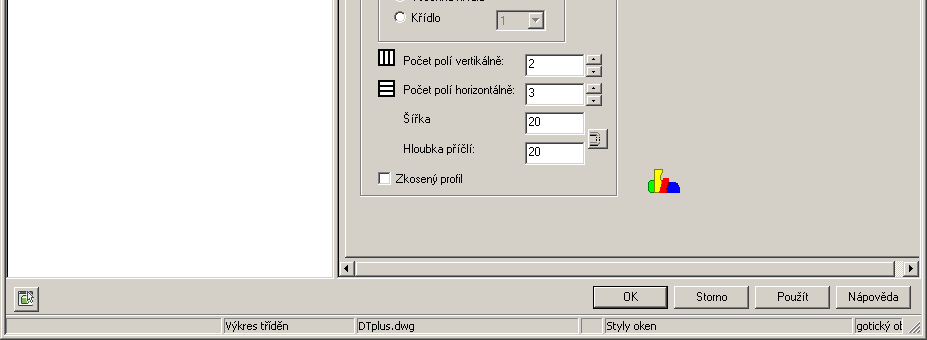

14 Vytvoření nového okenního stylu V záložce Členění nastavíme členění příčlemi, popř. rozměry příčle. Členění bychom mohli nastavit různé pro jednotlivá křídla. V našem případě není nutné. Obě křídla mají stejné členění.

15 Vytvoření nového okenního stylu Okenní styl máme vytvořen, nyní nový styl při vkládání okna vybereme z roletky, přiřadíme rozměry a vložíme známým způsobem do stěny.

16 Shrnutí K dispozici je tedy návod step by step pro vkládání oken do stěny i pro vytváření nového okenního stylu. Tento učební materiál je vytvořen v SW AutoCAD Architectural 2011 a CADKON DT

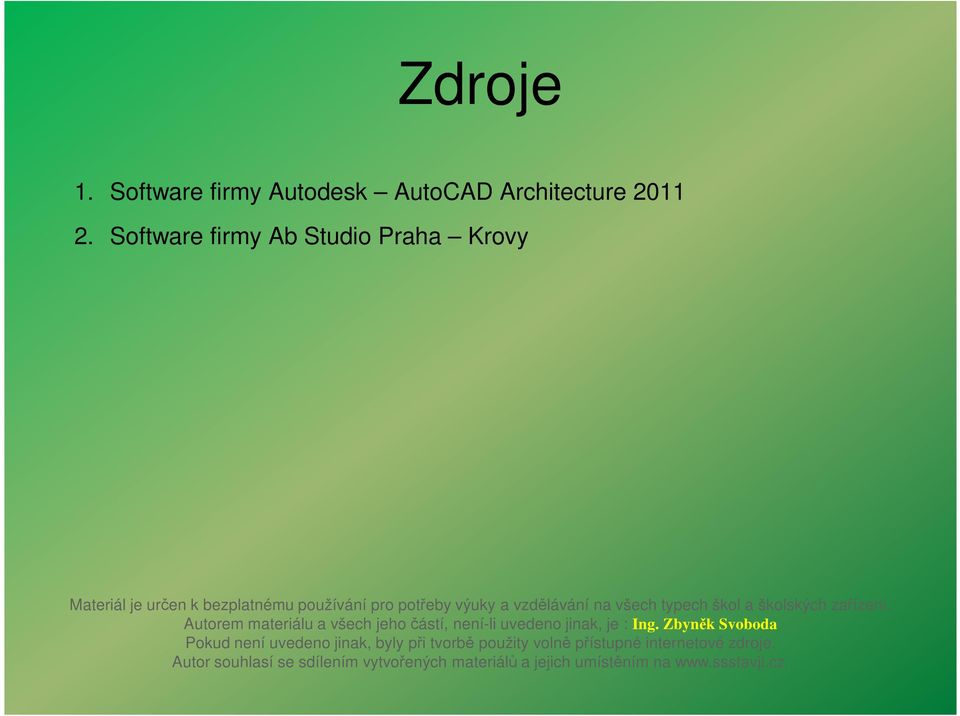

17 Zdroje 1. Software firmy Autodesk AutoCAD Architecture Software firmy Ab Studio Praha Krovy Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Ing. Zbyněk Svoboda Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
