1 Ultrazvukový dálkoměr Model JT-811 Návod k obsluze

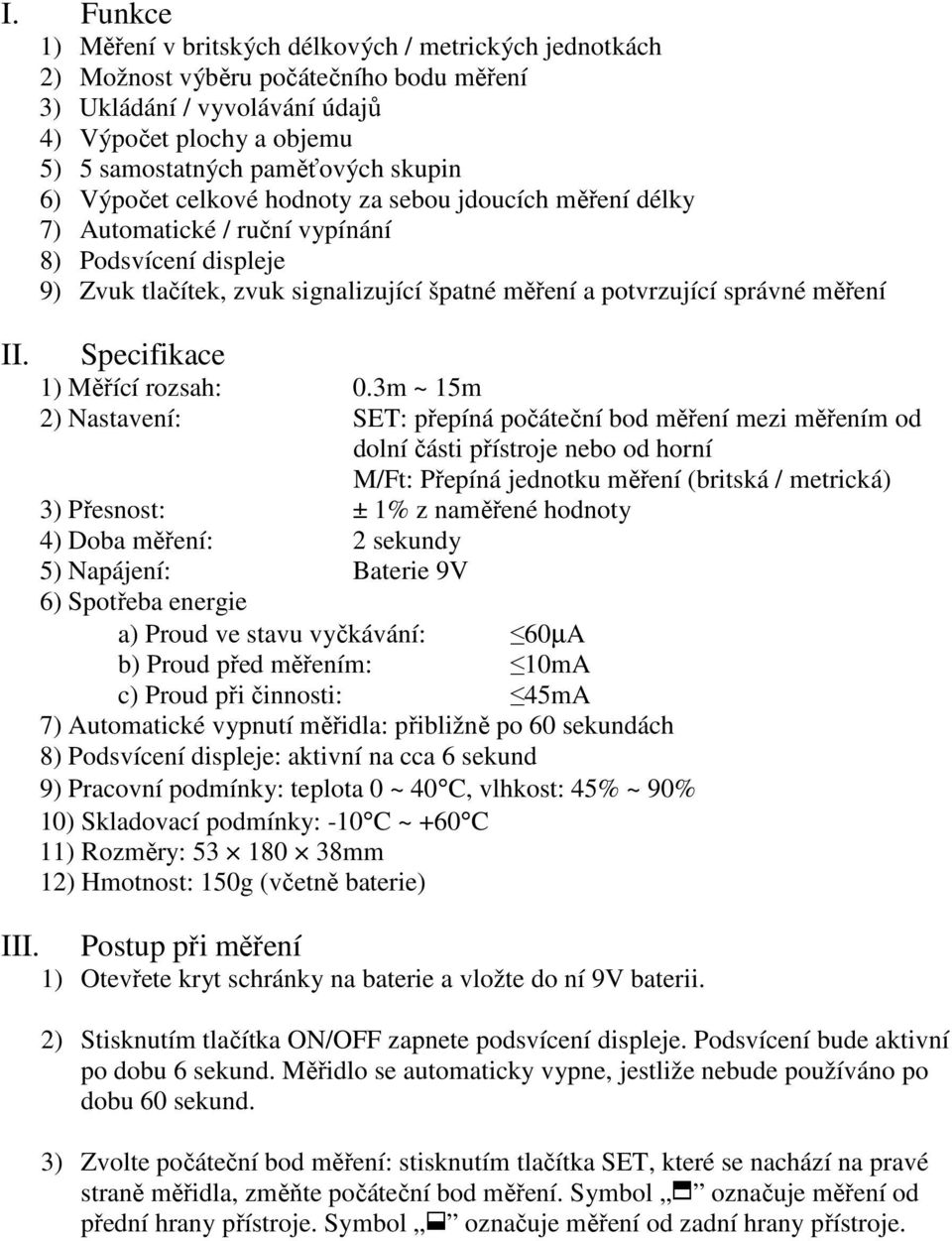

2 I. Funkce 1) Měření v britských délkových / metrických jednotkách 2) Možnost výběru počátečního bodu měření 3) Ukládání / vyvolávání údajů 4) Výpočet plochy a objemu 5) 5 samostatných paměťových skupin 6) Výpočet celkové hodnoty za sebou jdoucích měření délky 7) Automatické / ruční vypínání 8) Podsvícení displeje 9) Zvuk tlačítek, zvuk signalizující špatné měření a potvrzující správné měření II. III. Specifikace 1) Měřící rozsah: 0.3m ~ 15m 2) Nastavení: SET: přepíná počáteční bod měření mezi měřením od dolní části přístroje nebo od horní M/Ft: Přepíná jednotku měření (britská / metrická) 3) Přesnost: ± 1% z naměřené hodnoty 4) Doba měření: 2 sekundy 5) Napájení: Baterie 9V 6) Spotřeba energie a) Proud ve stavu vyčkávání: 60µA b) Proud před měřením: 10mA c) Proud při činnosti: 45mA 7) Automatické vypnutí měřidla: přibližně po 60 sekundách 8) Podsvícení displeje: aktivní na cca 6 sekund 9) Pracovní podmínky: teplota 0 ~ 40 C, vlhkost: 45% ~ 90% 10) Skladovací podmínky: -10 C ~ +60 C 11) Rozměry: mm 12) Hmotnost: 150g (včetně baterie) Postup při měření 1) Otevřete kryt schránky na baterie a vložte do ní 9V baterii. 2) Stisknutím tlačítka ON/OFF zapnete podsvícení displeje. Podsvícení bude aktivní po dobu 6 sekund. Měřidlo se automaticky vypne, jestliže nebude používáno po dobu 60 sekund. 3) Zvolte počáteční bod měření: stisknutím tlačítka SET, které se nachází na pravé straně měřidla, změňte počáteční bod měření. Symbol označuje měření od přední hrany přístroje. Symbol označuje měření od zadní hrany přístroje.

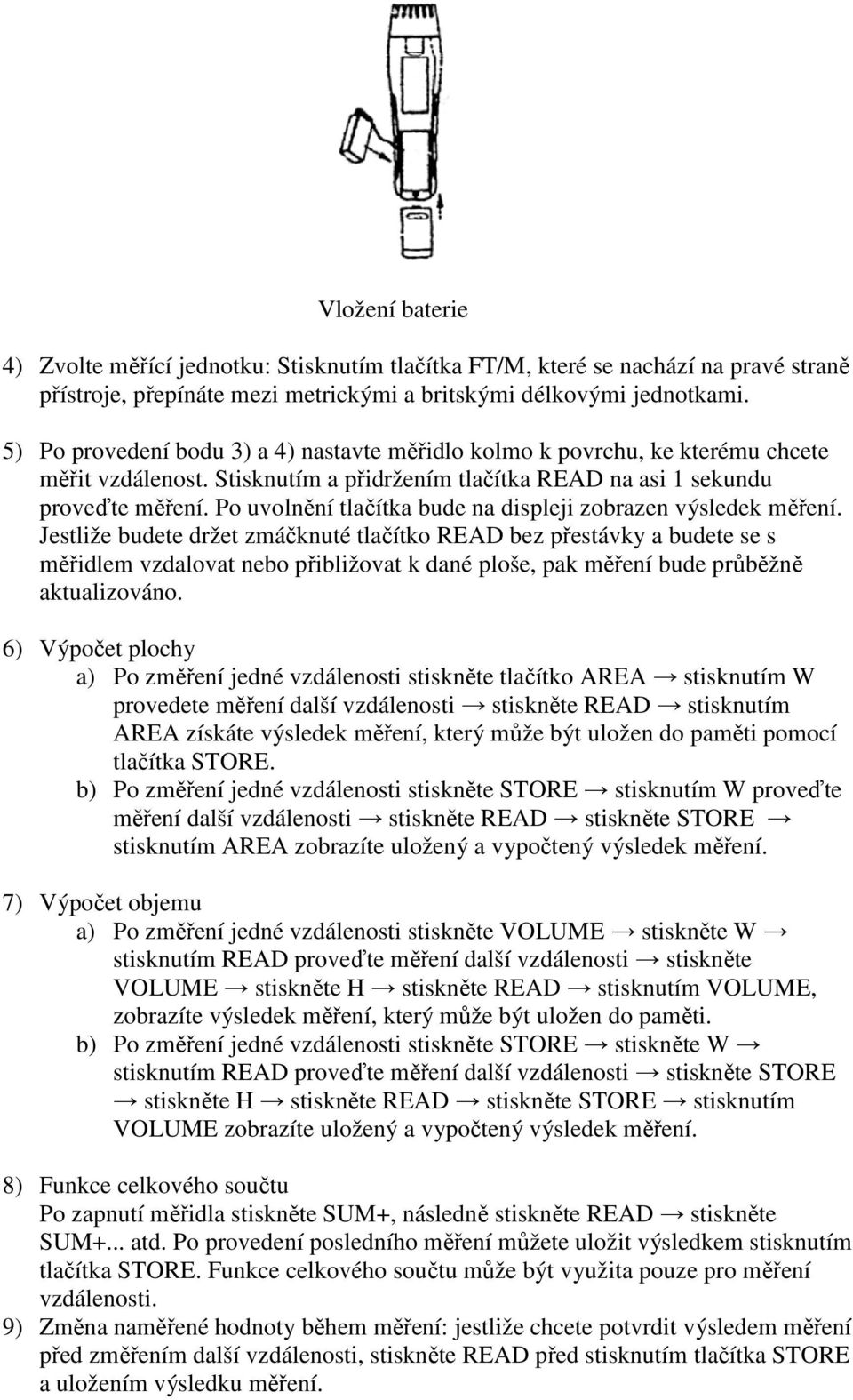

3 Vložení baterie 4) Zvolte měřící jednotku: Stisknutím tlačítka FT/M, které se nachází na pravé straně přístroje, přepínáte mezi metrickými a britskými délkovými jednotkami. 5) Po provedení bodu 3) a 4) nastavte měřidlo kolmo k povrchu, ke kterému chcete měřit vzdálenost. Stisknutím a přidržením tlačítka READ na asi 1 sekundu proveďte měření. Po uvolnění tlačítka bude na displeji zobrazen výsledek měření. Jestliže budete držet zmáčknuté tlačítko READ bez přestávky a budete se s měřidlem vzdalovat nebo přibližovat k dané ploše, pak měření bude průběžně aktualizováno. 6) Výpočet plochy a) Po změření jedné vzdálenosti stiskněte tlačítko AREA stisknutím W provedete měření další vzdálenosti stiskněte READ stisknutím AREA získáte výsledek měření, který může být uložen do paměti pomocí tlačítka STORE. b) Po změření jedné vzdálenosti stiskněte STORE stisknutím W proveďte měření další vzdálenosti stiskněte READ stiskněte STORE stisknutím AREA zobrazíte uložený a vypočtený výsledek měření. 7) Výpočet objemu a) Po změření jedné vzdálenosti stiskněte VOLUME stiskněte W stisknutím READ proveďte měření další vzdálenosti stiskněte VOLUME stiskněte H stiskněte READ stisknutím VOLUME, zobrazíte výsledek měření, který může být uložen do paměti. b) Po změření jedné vzdálenosti stiskněte STORE stiskněte W stisknutím READ proveďte měření další vzdálenosti stiskněte STORE stiskněte H stiskněte READ stiskněte STORE stisknutím VOLUME zobrazíte uložený a vypočtený výsledek měření. 8) Funkce celkového součtu Po zapnutí měřidla stiskněte SUM+, následně stiskněte READ stiskněte SUM+... atd. Po provedení posledního měření můžete uložit výsledkem stisknutím tlačítka STORE. Funkce celkového součtu může být využita pouze pro měření vzdálenosti. 9) Změna naměřené hodnoty během měření: jestliže chcete potvrdit výsledem měření před změřením další vzdálenosti, stiskněte READ před stisknutím tlačítka STORE a uložením výsledku měření.

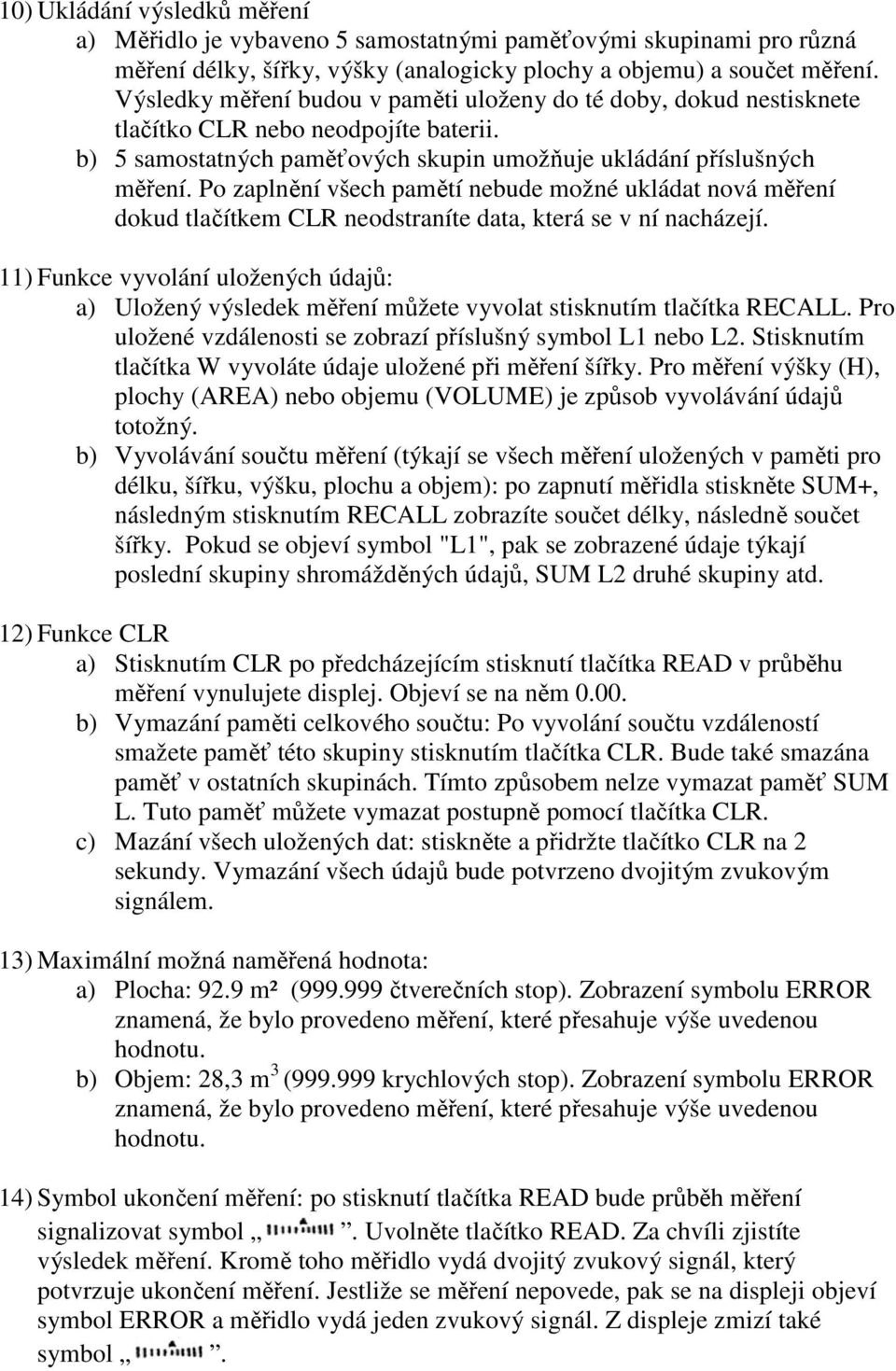

4 10) Ukládání výsledků měření a) Měřidlo je vybaveno 5 samostatnými paměťovými skupinami pro různá měření délky, šířky, výšky (analogicky plochy a objemu) a součet měření. Výsledky měření budou v paměti uloženy do té doby, dokud nestisknete tlačítko CLR nebo neodpojíte baterii. b) 5 samostatných paměťových skupin umožňuje ukládání příslušných měření. Po zaplnění všech pamětí nebude možné ukládat nová měření dokud tlačítkem CLR neodstraníte data, která se v ní nacházejí. 11) Funkce vyvolání uložených údajů: a) Uložený výsledek měření můžete vyvolat stisknutím tlačítka RECALL. Pro uložené vzdálenosti se zobrazí příslušný symbol L1 nebo L2. Stisknutím tlačítka W vyvoláte údaje uložené při měření šířky. Pro měření výšky (H), plochy (AREA) nebo objemu (VOLUME) je způsob vyvolávání údajů totožný. b) Vyvolávání součtu měření (týkají se všech měření uložených v paměti pro délku, šířku, výšku, plochu a objem): po zapnutí měřidla stiskněte SUM+, následným stisknutím RECALL zobrazíte součet délky, následně součet šířky. Pokud se objeví symbol "L1", pak se zobrazené údaje týkají poslední skupiny shromážděných údajů, SUM L2 druhé skupiny atd. 12) Funkce CLR a) Stisknutím CLR po předcházejícím stisknutí tlačítka READ v průběhu měření vynulujete displej. Objeví se na něm b) Vymazání paměti celkového součtu: Po vyvolání součtu vzdáleností smažete paměť této skupiny stisknutím tlačítka CLR. Bude také smazána paměť v ostatních skupinách. Tímto způsobem nelze vymazat paměť SUM L. Tuto paměť můžete vymazat postupně pomocí tlačítka CLR. c) Mazání všech uložených dat: stiskněte a přidržte tlačítko CLR na 2 sekundy. Vymazání všech údajů bude potvrzeno dvojitým zvukovým signálem. 13) Maximální možná naměřená hodnota: a) Plocha: 92.9 m² ( čtverečních stop). Zobrazení symbolu ERROR znamená, že bylo provedeno měření, které přesahuje výše uvedenou hodnotu. b) Objem: 28,3 m 3 ( krychlových stop). Zobrazení symbolu ERROR znamená, že bylo provedeno měření, které přesahuje výše uvedenou hodnotu. 14) Symbol ukončení měření: po stisknutí tlačítka READ bude průběh měření signalizovat symbol. Uvolněte tlačítko READ. Za chvíli zjistíte výsledek měření. Kromě toho měřidlo vydá dvojitý zvukový signál, který potvrzuje ukončení měření. Jestliže se měření nepovede, pak se na displeji objeví symbol ERROR a měřidlo vydá jeden zvukový signál. Z displeje zmizí také symbol.

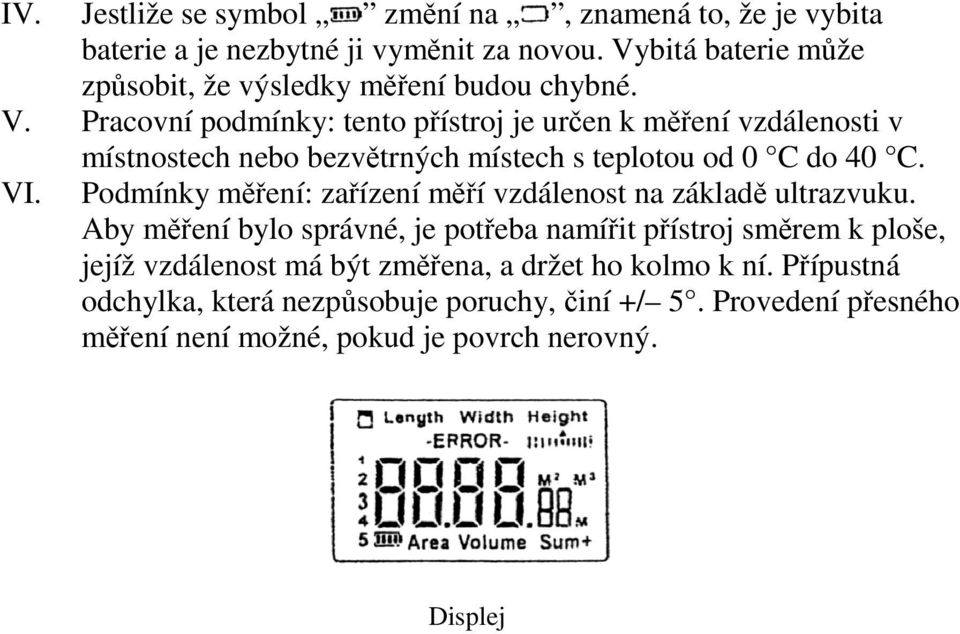

5 IV. Jestliže se symbol změní na, znamená to, že je vybita baterie a je nezbytné ji vyměnit za novou. Vybitá baterie může způsobit, že výsledky měření budou chybné. V. Pracovní podmínky: tento přístroj je určen k měření vzdálenosti v místnostech nebo bezvětrných místech s teplotou od 0 C do 40 C. VI. Podmínky měření: zařízení měří vzdálenost na základě ultrazvuku. Aby měření bylo správné, je potřeba namířit přístroj směrem k ploše, jejíž vzdálenost má být změřena, a držet ho kolmo k ní. Přípustná odchylka, která nezpůsobuje poruchy, činí +/ 5. Provedení přesného měření není možné, pokud je povrch nerovný. Displej
