1 1 Elektroměry podle IEC / MID Průmyslové a komerční Základnová stanice SyM² ZMK400 Technická data ZMK400CE základnový modul představuje novou řadu synchronních elektroměrů doplněných o modulární koncepci SyM². Tato nová řada elektroměrů může být dodávána v provedení pro kombinované elektroměry s nepřímým připojením na všech třech napěťových úrovních (NN, VN a VVN).

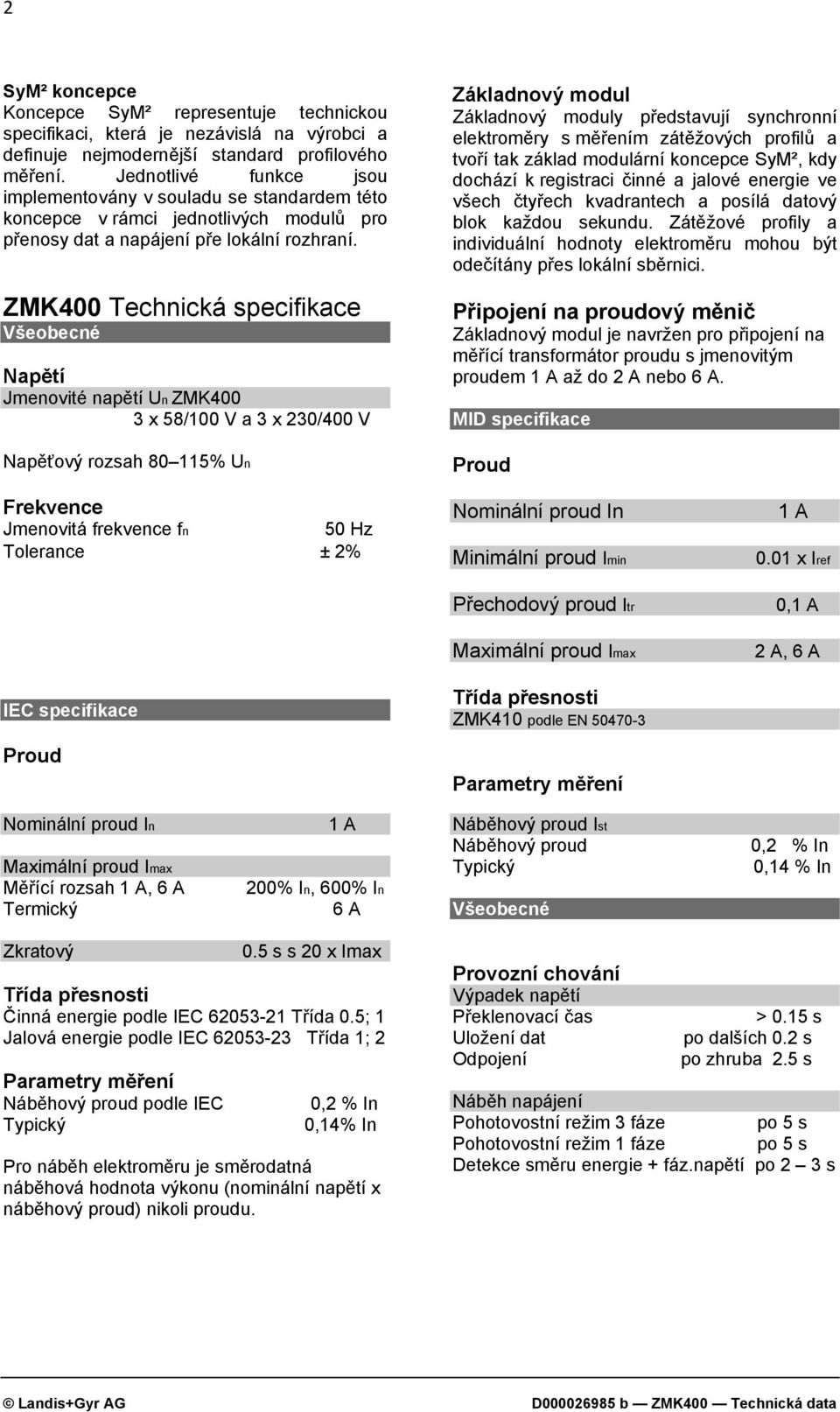

2 2 SyM² koncepce Koncepce SyM² representuje technickou specifikaci, která je nezávislá na výrobci a definuje nejmodernější standard profilového měření. Jednotlivé funkce jsou implementovány v souladu se standardem této koncepce v rámci jednotlivých modulů pro přenosy dat a napájení pře lokální rozhraní. ZMK400 Technická specifikace Všeobecné General Napětí Jmenovité napětí Un ZMK400 3 x 58/100 V a 3 x 230/400 V Napěťový rozsah % Un Základnový modul Základnový moduly představují synchronní elektroměry s měřením zátěžových profilů a tvoří tak základ modulární koncepce SyM², kdy dochází k registraci činné a jalové energie ve všech čtyřech kvadrantech a posílá datový blok každou sekundu. Zátěžové profily a individuální hodnoty elektroměru mohou být odečítány přes lokální sběrnici. Připojení na proudový měnič Základnový modul je navržen pro připojení na měřící transformátor proudu s jmenovitým proudem 1 A až do 2 A nebo 6 A. MID specifikace Proud Frekvence Jmenovitá frekvence fn 50 Hz Tolerance ± 2% I IEC specifikace Proud Nominální proud In Minimální proud Imin Přechodový proud Itr Maximální proud Imax Třída přesnosti ZMK410 podle EN Parametry měření 1 A 0.01 x Iref 0,1 A 2 A, 6 A Nominální proud In Maximální proud Imax Měřící rozsah 1 A, 6 A Termický 1 A 200% In, 600% In 6 A Náběhový proud Ist Náběhový proud Typický Všeobecné 0,2 % In 0,14 % In Zkratový 0.5 s s 20 x Imax Třída přesnosti Činná energie podle IEC Třída 0.5; 1 Jalová energie podle IEC Třída 1; 2 Parametry měření Náběhový proud podle IEC Typický 0,2 % In 0,14% In Pro náběh elektroměru je směrodatná náběhová hodnota výkonu (nominální napětí x náběhový proud) nikoli proudu. Provozní chování Výpadek napětí Překlenovací čas Uložení dat Odpojení > 0.15 s po dalších 0.2 s po zhruba 2.5 s Náběh napájení Pohotovostní režim 3 fáze po 5 s Pohotovostní režim 1 fáze po 5 s Detekce směru energie + fáz.napětí po 2 3 s

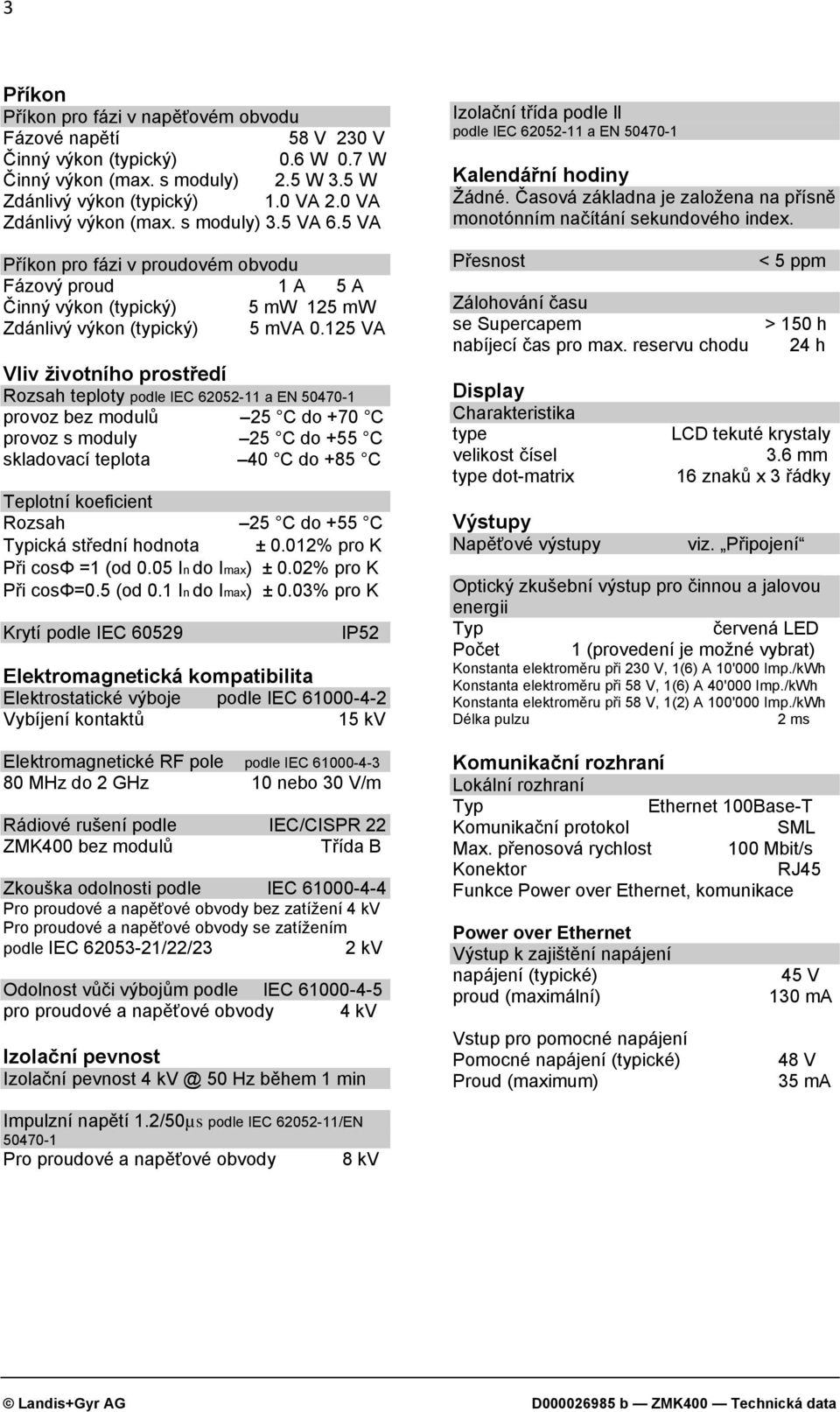

3 3 Příkon Příkon pro fázi v napěťovém obvodu Fázové napětí 58 V 230 V Činný výkon (typický) 0.6 W 0.7 W Činný výkon (max. s moduly) 2.5 W 3.5 W Zdánlivý výkon (typický) 1.0 VA 2.0 VA Zdánlivý výkon (max. s moduly) 3.5 VA 6.5 VA Příkon pro fázi v proudovém obvodu Fázový proud 1 A 5 A Činný výkon (typický) 5 mw 125 mw Zdánlivý výkon (typický) 5 mva VA Vliv životního prostředí Rozsah teploty podle IEC a EN provoz bez modulů 25 C do +70 C provoz s moduly 25 C do +55 C skladovací teplota 40 C do +85 C Teplotní koeficient Rozsah 25 C do +55 C Typická střední hodnota ± 0.012% pro K Při cosφ =1 (od 0.05 In do Imax) ± 0.02% pro K Při cosφ=0.5 (od 0.1 In do Imax) ± 0.03% pro K Krytí podle IEC IP52 Elektromagnetická kompatibilita Elektrostatické výboje podle IEC Vybíjení kontaktů 15 kv Elektromagnetické RF pole podle IEC MHz do 2 GHz 10 nebo 30 V/m Rádiové rušení podle IEC/CISPR 22 ZMK400 bez modulů Třída B Zkouška odolnosti podle IEC Pro proudové a napěťové obvody bez zatížení 4 kv Pro proudové a napěťové obvody se zatížením podle IEC /22/23 2 kv Odolnost vůči výbojům podle IEC pro proudové a napěťové obvody 4 kv Izolační pevnost Izolační pevnost 4 50 Hz během 1 min Izolační třída podle ll podle IEC a EN Kalendářní hodiny Žádné. Časová základna je založena na přísně monotónním načítání sekundového index. Přesnost Zálohování času se Supercapem nabíjecí čas pro max. reservu chodu Display Charakteristika type velikost čísel type dot-matrix Výstupy Napěťové výstupy < 5 ppm > 150 h 24 h LCD tekuté krystaly 3.6 mm 16 znaků x 3 řádky viz. Připojení Optický zkušební výstup pro činnou a jalovou energii Typ červená LED Počet 1 (provedení je možné vybrat) Konstanta elektroměru při 230 V, 1(6) A 10'000 Imp./kWh Konstanta elektroměru při 58 V, 1(6) A 40'000 Imp./kWh Konstanta elektroměru při 58 V, 1(2) A 100'000 Imp./kWh Délka pulzu 2 ms Komunikační rozhraní Lokální rozhraní Typ Ethernet 100Base-T Komunikační protokol SML Max. přenosová rychlost 100 Mbit/s Konektor RJ45 Funkce Power over Ethernet, komunikace Power over Ethernet Výstup k zajištění napájení napájení (typické) proud (maximální) Vstup pro pomocné napájení Pomocné napájení (typické) Proud (maximum) 45 V 130 ma 48 V 35 ma Impulzní napětí 1.2/50µs podle IEC /EN Pro proudové a napěťové obvody 8 kv

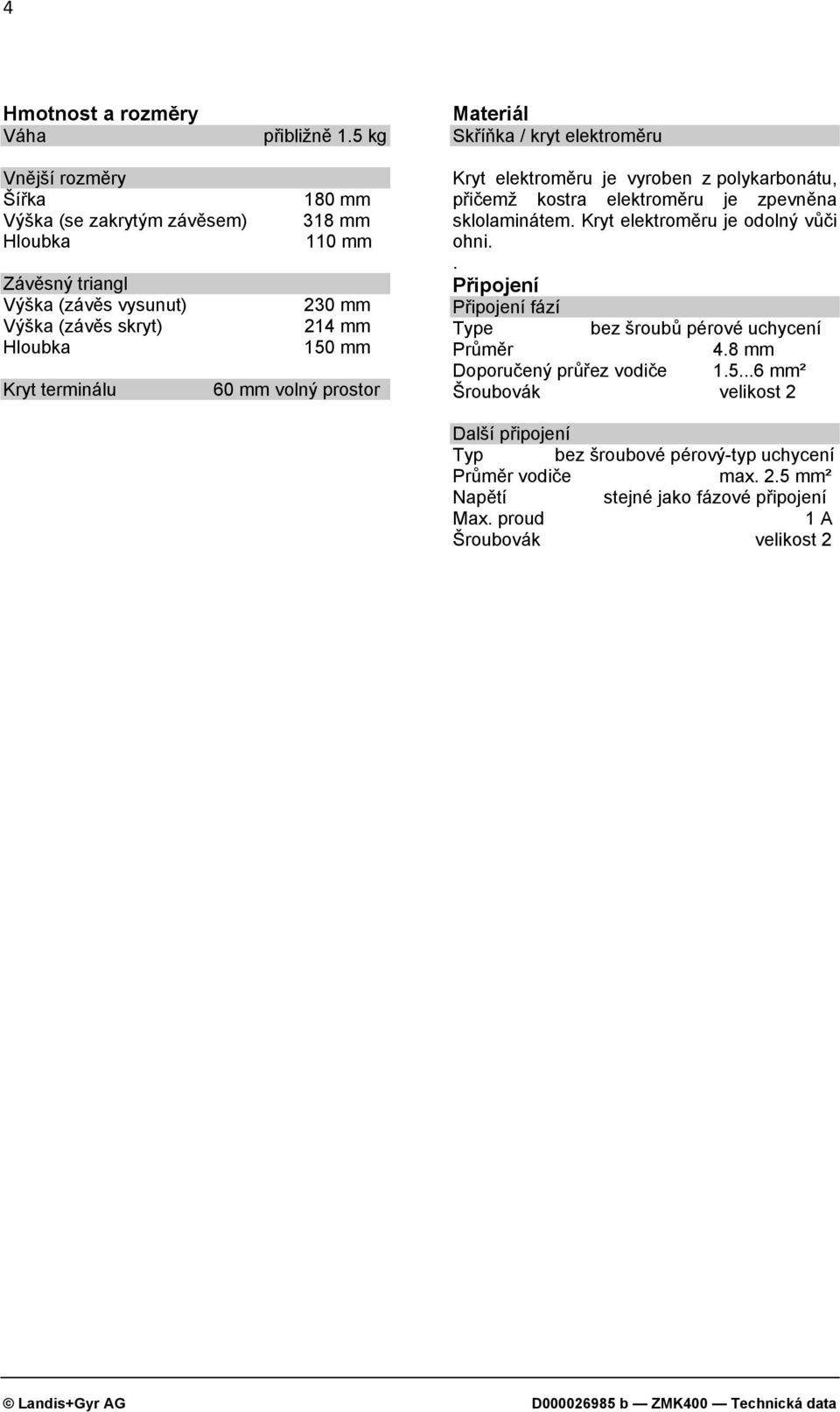

4 4 Hmotnost a rozměry Váha přibližně 1.5 kg Materiál Skříňka / kryt elektroměru Vnější rozměry Šířka 180 mm Výška (se zakrytým závěsem) 318 mm Hloubka 110 mm Závěsný triangl Výška (závěs vysunut) 230 mm Výška (závěs skryt) 214 mm Hloubka 150 mm Kryt terminálu 60 mm volný prostor Kryt elektroměru je vyroben z polykarbonátu, přičemž kostra elektroměru je zpevněna sklolaminátem. Kryt elektroměru je odolný vůči ohni.. Připojení Připojení fází Type bez šroubů pérové uchycení Průměr 4.8 mm Doporučený průřez vodiče mm² Šroubovák velikost 2 Další připojení Typ bez šroubové pérový-typ uchycení Průměr vodiče max. 2.5 mm² Napětí stejné jako fázové připojení Max. proud 1 A Šroubovák velikost 2

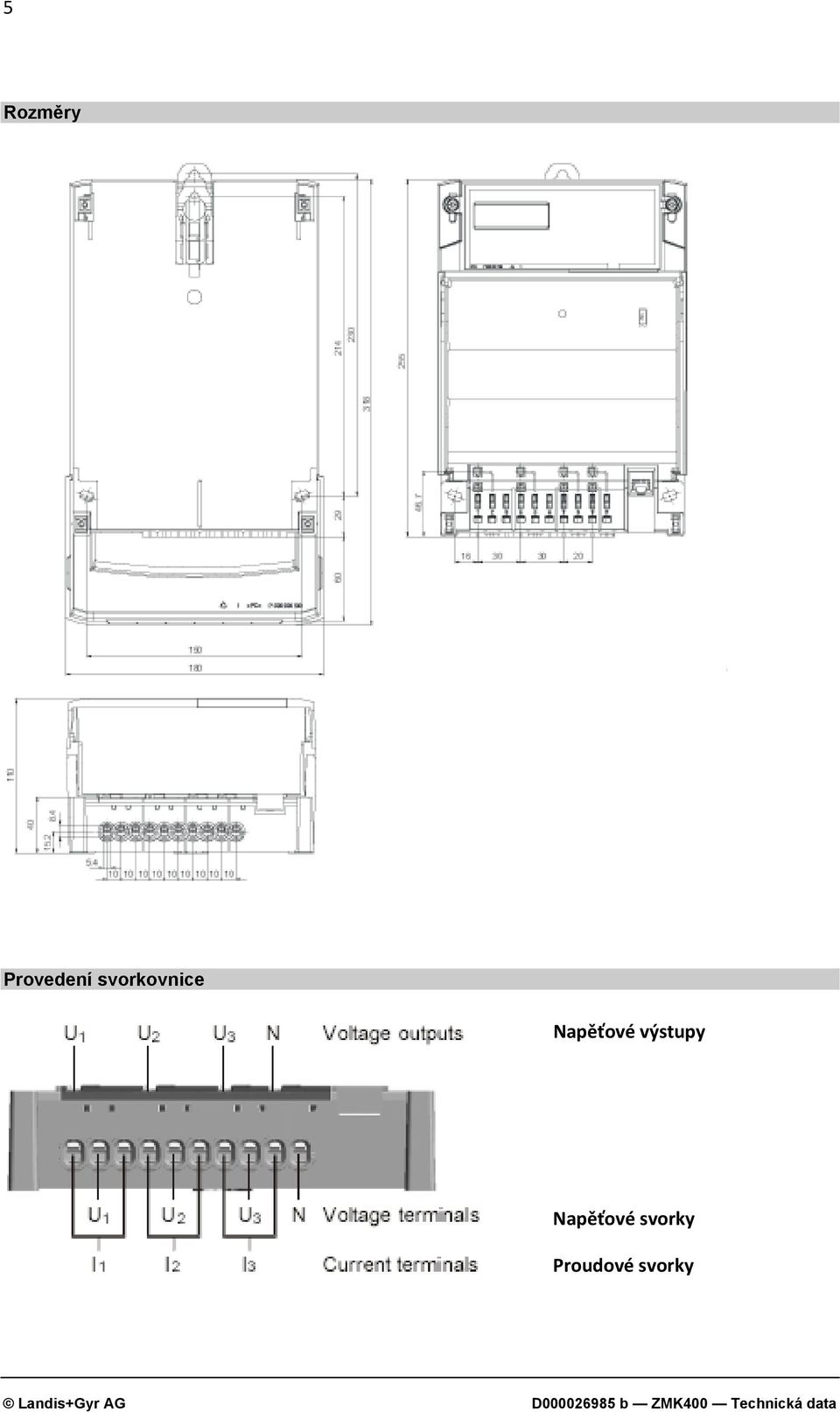

5 5 Rozměry Provedení svorkovnice Napěťové výstupy Napěťové svorky Proudové svorky

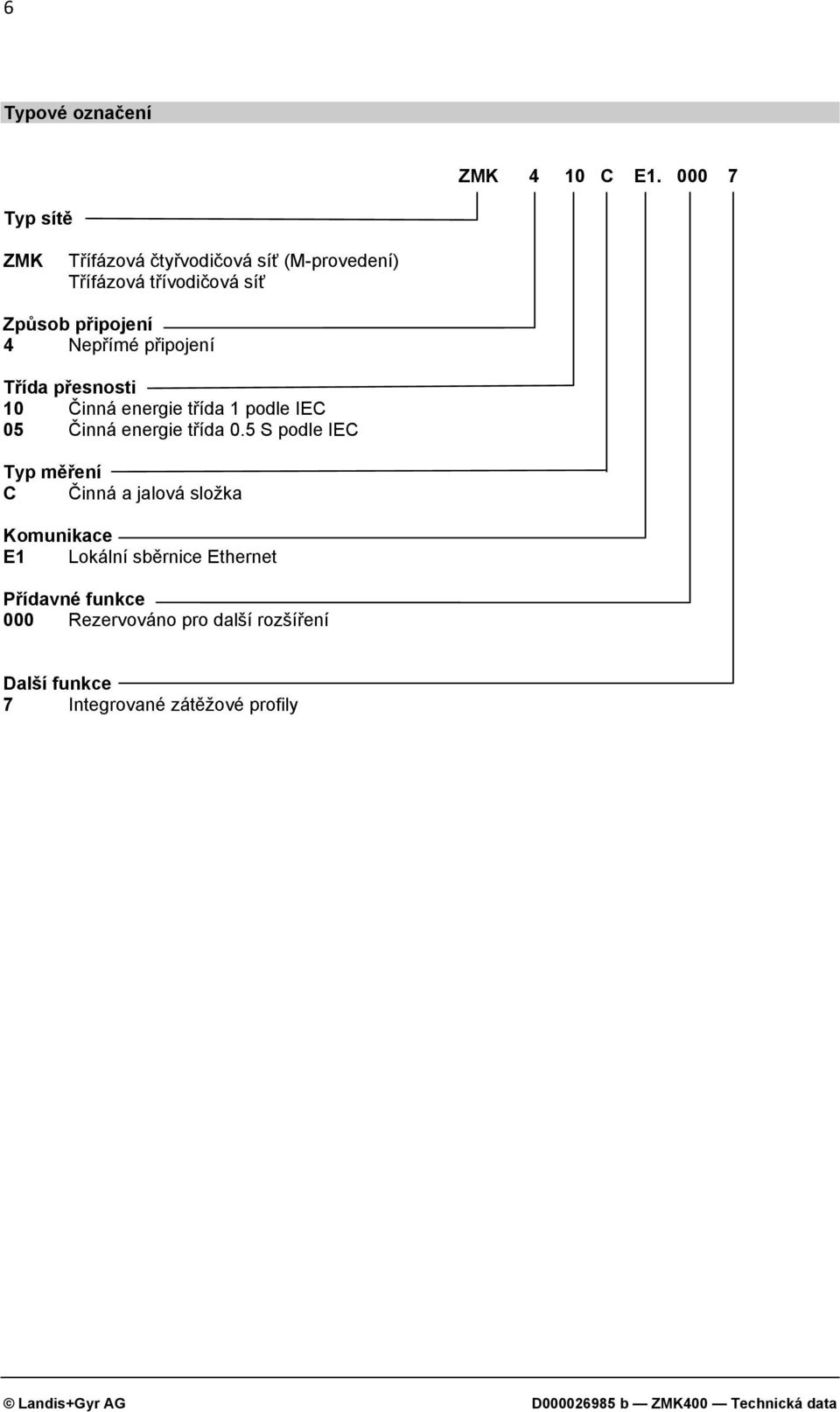

6 6 Typové označení ZMK 4 10 C E Typ sítě ZMK Třífázová čtyřvodičová síť (M-provedení) Třífázová třívodičová síť Způsob připojení 4 Nepřímé připojení Třída přesnosti 10 Činná energie třída 1 podle IEC 05 Činná energie třída 0.5 S podle IEC Typ měření C Činná a jalová složka Komunikace E1 Lokální sběrnice Ethernet Přídavné funkce 000 Rezervováno pro další rozšíření Další funkce 7 Integrované zátěžové profily
