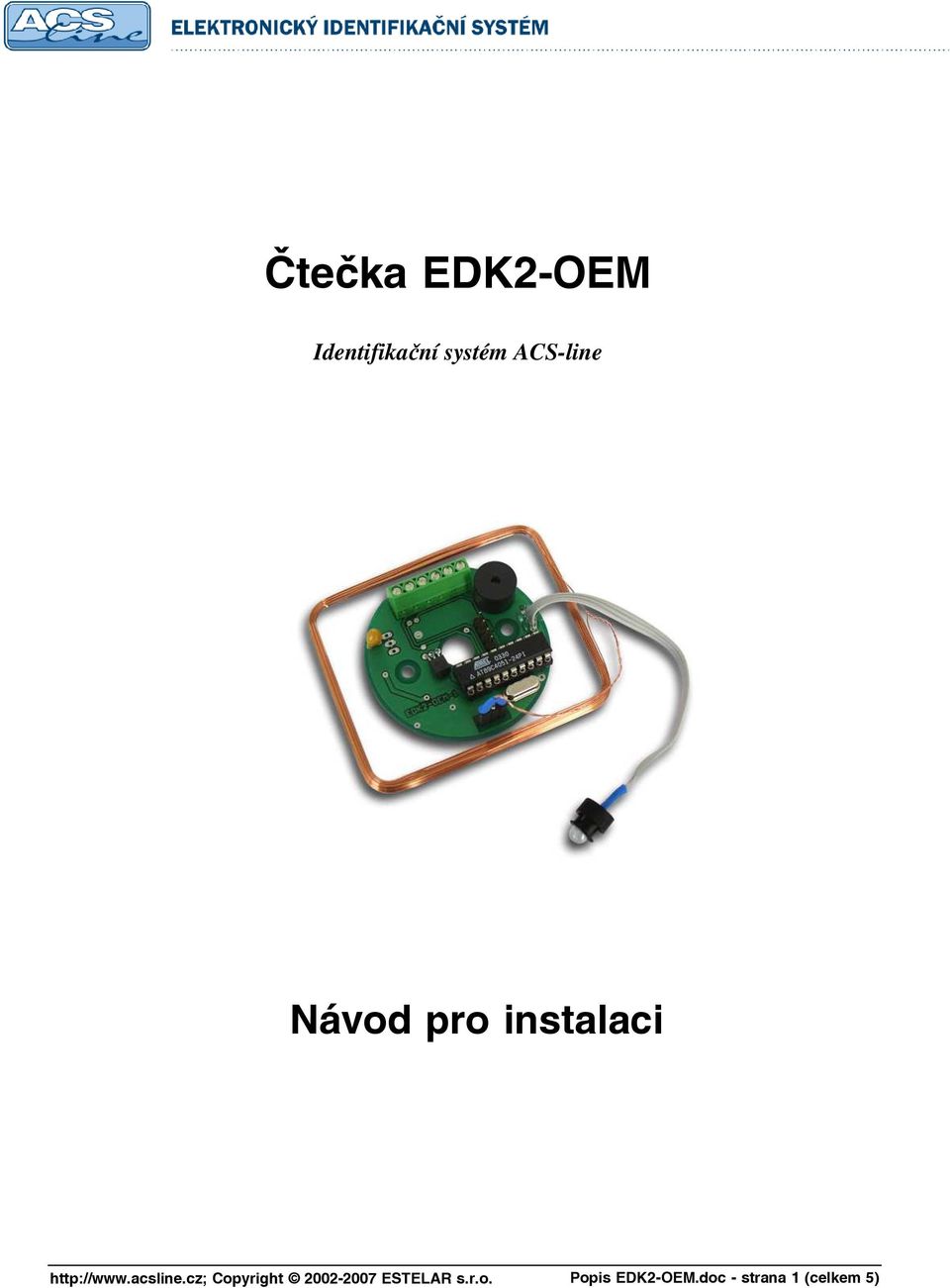

1 Čtečka EDK2-OEM Identifikační systém ACS-line Návod pro instalaci Popis EDK2-OEM.doc - strana 1 (celkem 5)

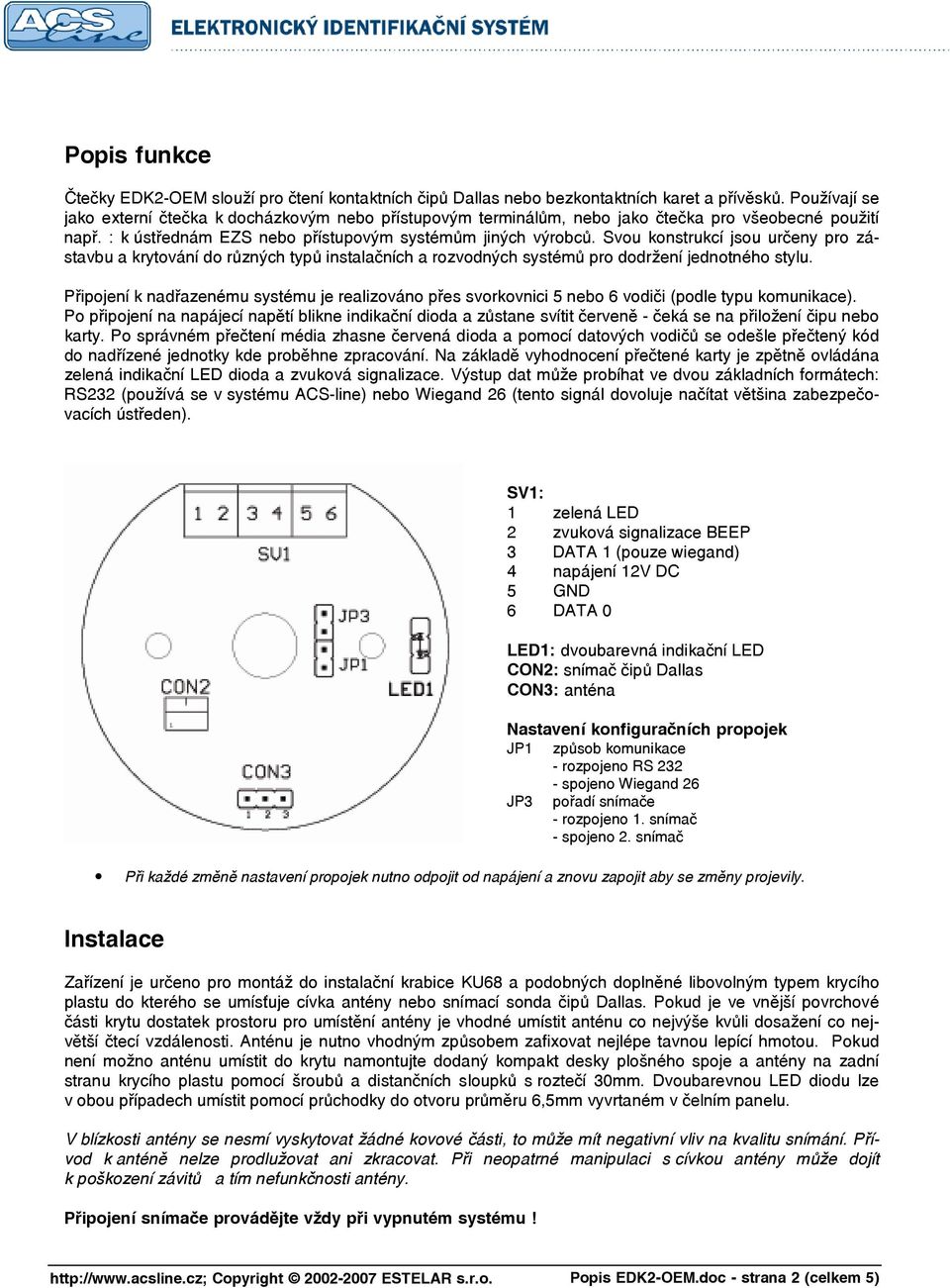

2 Popis funkce Čtečky EDK2-OEM slouží pro čtení kontaktních čipů Dallas nebo bezkontaktních karet a přívěsků. Používají se jako externí čtečka k docházkovým nebo přístupovým terminálům, nebo jako čtečka pro všeobecné použití např. : k ústřednám EZS nebo přístupovým systémům jiných výrobců. Svou konstrukcí jsou určeny pro zástavbu a krytování do různých typů instalačních a rozvodných systémů pro dodržení jednotného stylu. Připojení k nadřazenému systému je realizováno přes svorkovnici 5 nebo 6 vodiči (podle typu komunikace). Po připojení na napájecí napětí blikne indikační dioda a zůstane svítit červeně - čeká se na přiložení čipu nebo karty. Po správném přečtení média zhasne červená dioda a pomocí datových vodičů se odešle přečtený kód do nadřízené jednotky kde proběhne zpracování. Na základě vyhodnocení přečtené karty je zpětně ovládána zelená indikační LED dioda a zvuková signalizace. Výstup dat může probíhat ve dvou základních formátech: RS232 (používá se v systému ACS-line) nebo Wiegand 26 (tento signál dovoluje načítat většina zabezpečovacích ústředen). SV1: 1 zelená LED 2 zvuková signalizace BEEP 3 DATA 1 (pouze wiegand) 4 napájení 12V DC 5 GND 6 DATA 0 LED1: dvoubarevná indikační LED CON2: snímač čipů Dallas CON3: anténa Nastavení konfiguračních propojek JP1 způsob komunikace - rozpojeno RS spojeno Wiegand 26 JP3 pořadí snímače - rozpojeno 1. snímač - spojeno 2. snímač Při každé změně nastavení propojek nutno odpojit od napájení a znovu zapojit aby se změny projevily. Instalace Zařízení je určeno pro montáž do instalační krabice KU68 a podobných doplněné libovolným typem krycího plastu do kterého se umísťuje cívka antény nebo snímací sonda čipů Dallas. Pokud je ve vnější povrchové části krytu dostatek prostoru pro umístění antény je vhodné umístit anténu co nejvýše kvůli dosažení co největší čtecí vzdálenosti. Anténu je nutno vhodným způsobem zafixovat nejlépe tavnou lepící hmotou. Pokud není možno anténu umístit do krytu namontujte dodaný kompakt desky plošného spoje a antény na zadní stranu krycího plastu pomocí šroubů a distančních sloupků s roztečí 30mm. Dvoubarevnou LED diodu lze v obou případech umístit pomocí průchodky do otvoru průměru 6,5mm vyvrtaném v čelním panelu. V blízkosti antény se nesmí vyskytovat žádné kovové části, to může mít negativní vliv na kvalitu snímání. Přívod k anténě nelze prodlužovat ani zkracovat. Při neopatrné manipulaci s cívkou antény může dojít k poškození závitů a tím nefunkčnosti antény. Připojení snímače provádějte vždy při vypnutém systému! Popis EDK2-OEM.doc - strana 2 (celkem 5)

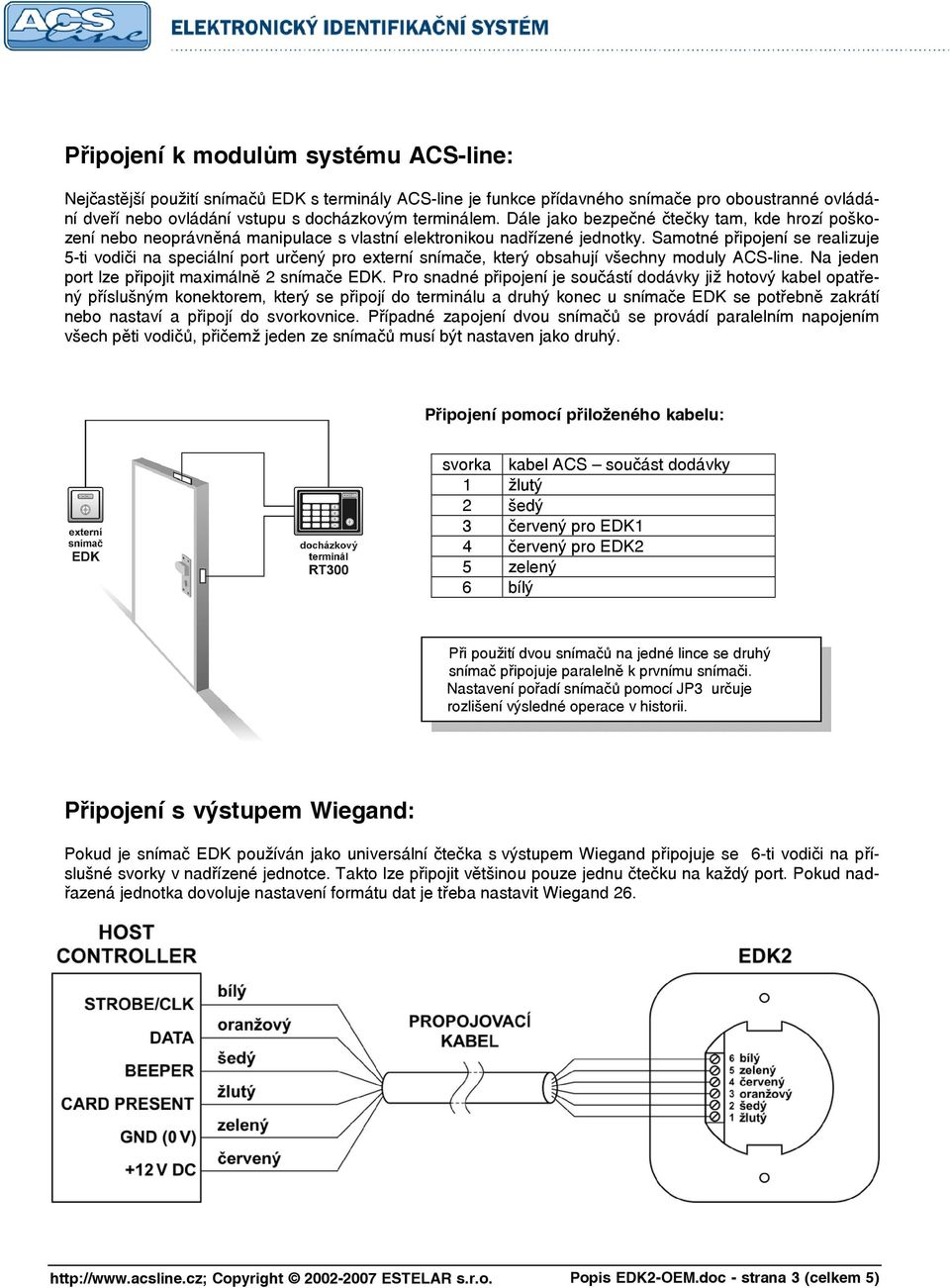

3 Připojení k modulům systému ACS-line: Nejčastější použití snímačů EDK s terminály ACS-line je funkce přídavného snímače pro oboustranné ovládání dveří nebo ovládání vstupu s docházkovým terminálem. Dále jako bezpečné čtečky tam, kde hrozí poškození nebo neoprávněná manipulace s vlastní elektronikou nadřízené jednotky. Samotné připojení se realizuje 5-ti vodiči na speciální port určený pro externí snímače, který obsahují všechny moduly ACS-line. Na jeden port lze připojit maximálně 2 snímače EDK. Pro snadné připojení je součástí dodávky již hotový kabel opatřený příslušným konektorem, který se připojí do terminálu a druhý konec u snímače EDK se potřebně zakrátí nebo nastaví a připojí do svorkovnice. Případné zapojení dvou snímačů se provádí paralelním napojením všech pěti vodičů, přičemž jeden ze snímačů musí být nastaven jako druhý. Připojení pomocí přiloženého kabelu: svorka kabel ACS součást dodávky 1 žlutý 2 šedý 3 červený pro EDK1 4 červený pro EDK2 5 zelený 6 bílý Při použití dvou snímačů na jedné lince se druhý snímač připojuje paralelně k prvnímu snímači. Nastavení pořadí snímačů pomocí JP3 určuje rozlišení výsledné operace v historii. Připojení s výstupem Wiegand: Pokud je snímač EDK používán jako universální čtečka s výstupem Wiegand připojuje se 6-ti vodiči na příslušné svorky v nadřízené jednotce. Takto lze připojit většinou pouze jednu čtečku na každý port. Pokud nadřazená jednotka dovoluje nastavení formátu dat je třeba nastavit Wiegand 26. Popis EDK2-OEM.doc - strana 3 (celkem 5)

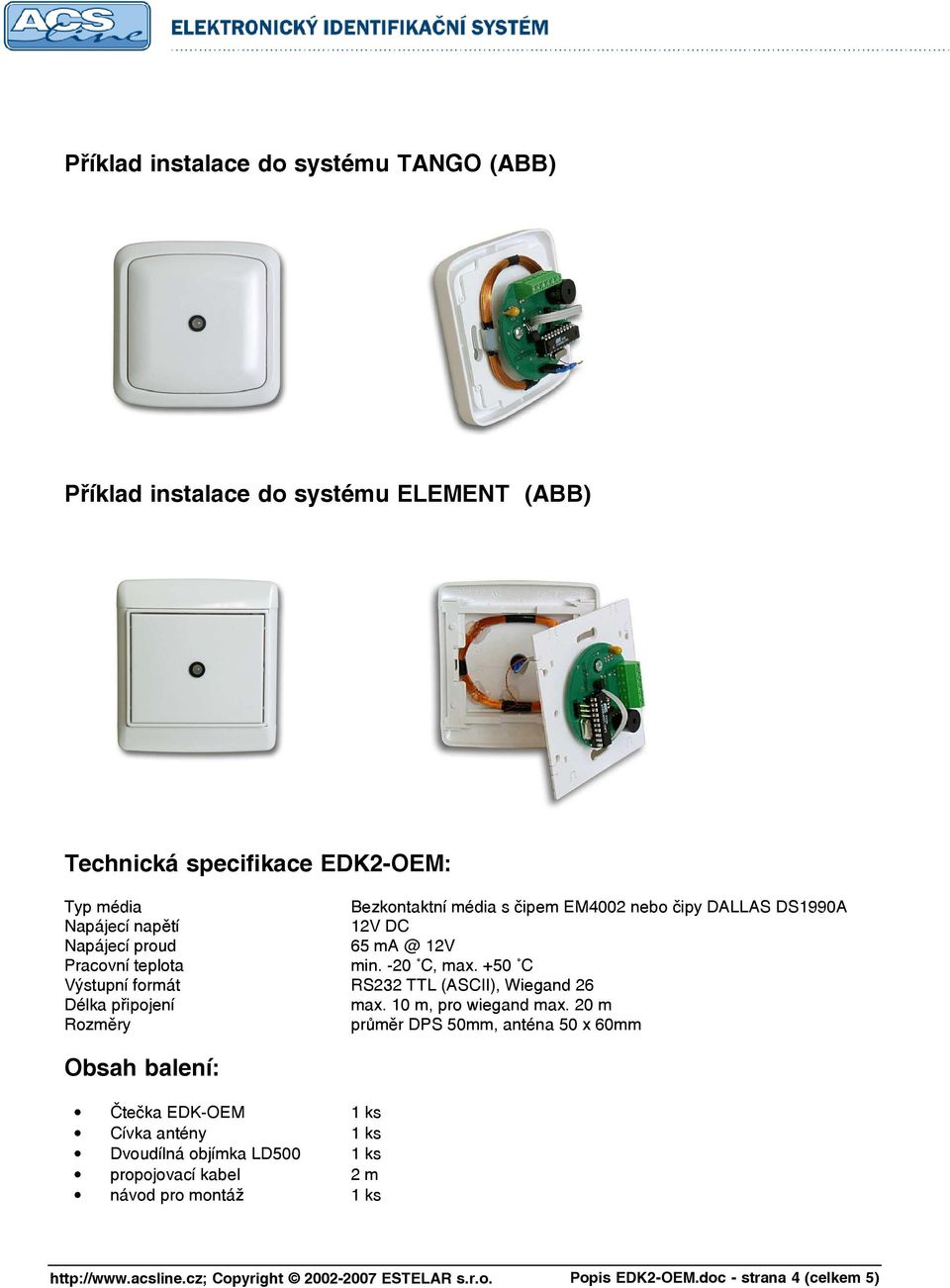

4 Příklad instalace do systému TANGO (ABB) Příklad instalace do systému ELEMENT (ABB) Technická specifikace EDK2-OEM: Typ média Bezkontaktní média s čipem EM4002 nebo čipy DALLAS DS1990A Napájecí napětí 12V DC Napájecí proud 65 12V Pracovní teplota min. -20 C, max. +50 C Výstupní formát RS232 TTL (ASCII), Wiegand 26 Délka připojení max. 10 m, pro wiegand max. 20 m Rozměry průměr DPS 50mm, anténa 50 x 60mm Obsah balení: Čtečka EDK-OEM 1 ks Cívka antény 1 ks Dvoudílná objímka LD500 1 ks propojovací kabel 2 m návod pro montáž 1 ks Popis EDK2-OEM.doc - strana 4 (celkem 5)

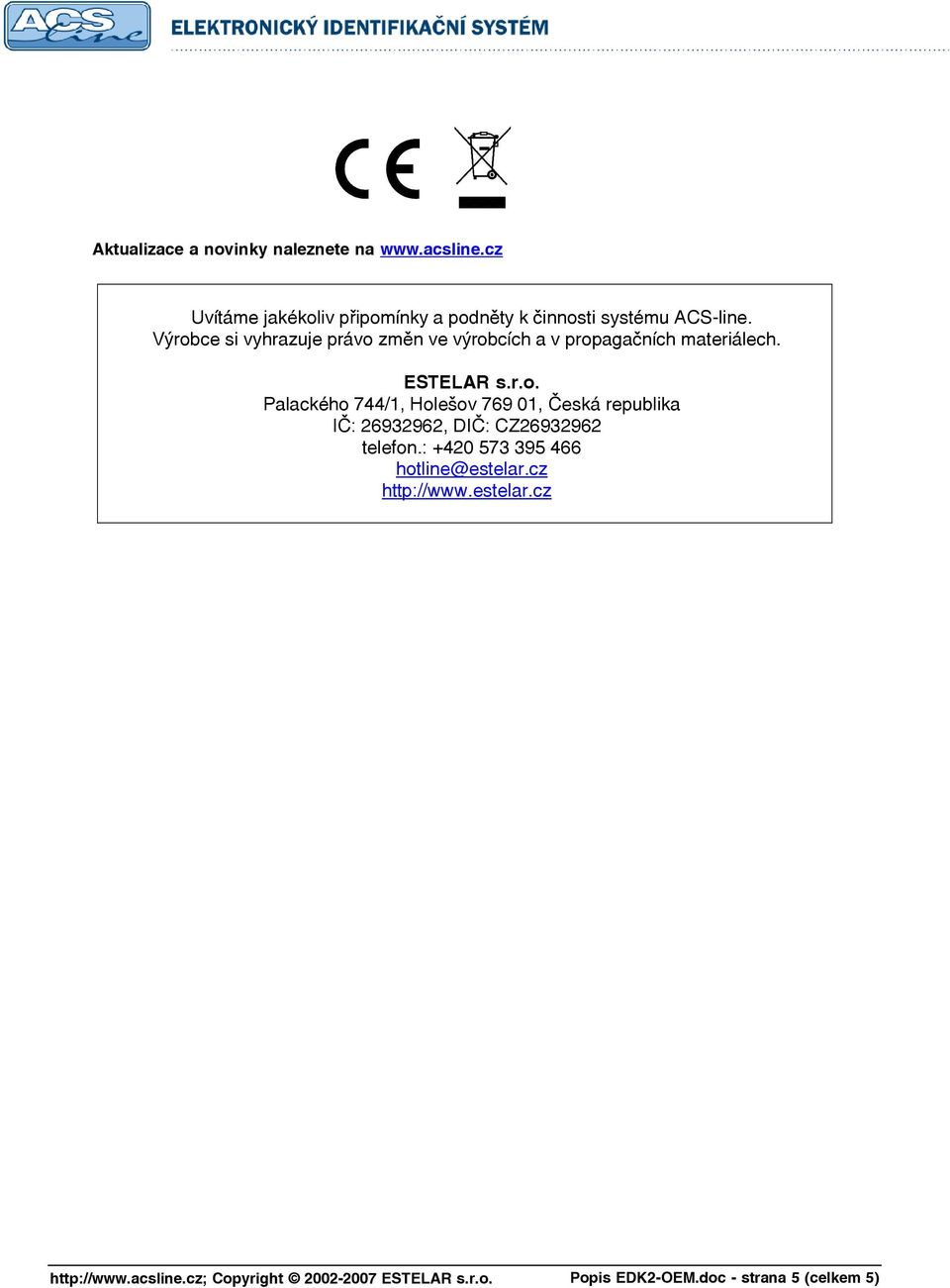

5 Aktualizace a novinky naleznete na Uvítáme jakékoliv připomínky a podněty k činnosti systému ACS-line. Výrobce si vyhrazuje právo změn ve výrobcích a v propagačních materiálech. ESTELAR s.r.o. Palackého 744/1, Holešov , Česká republika IČ: , DIČ: CZ telefon.: hotline@estelar.cz Popis EDK2-OEM.doc - strana 5 (celkem 5)
