PŘÍLOHA č. 4 Technická specifikace dodávky TŘÍDY. Třída č. 1. RAL 1018 žlutá

Transkript

1 PŘÍLOHA č. 4 Technická specifikace dodávky TŘÍDY Třída č. 1. RAL 1018 žlutá 1. Žákovská výškově stavitelná lavice pro dva žáky počet kusů: 15 - žákovská výškově stavitelná lavice pro dva žáky - výška stolové desky 53-71cm, velikost pevná pracovní deska oboustranně laminovaná min. tloušťky 18mm s ABS hranou - rozměr desky 130x50cm - plochooválný ocelový profil 38x20mm - kování barva RAL žlutá - drátěný koš - 2x, háček na tašku 2x - lavice jsou opatřeny plastovými koncovkami v šedivé barvě - výškové nastavení pomocí imbusového klíče 2. Žákovská židle výškově stavitelná počet kusů: 30 - žákovská židle stavitelná - stohovatelná, dřevěná - sedák a opěrák z tvarované bukové překližky v přírodním provedení lakované polyuretanovým lakem, vpředu opatřený kolenním ohybem - barva kování RAL židle jsou opatřeny plastovými koncovkami v šedivé barvě - výškové nastavení pomocí imbusového klíče - výška sedáku cm, velikost Učitelská židle počet kusů: 1 - plochooválný ocelový profil 38x20mm - sedák a opěrák čalouněný - kování 4. Učitelský pracovní stůl počet kusů 1 - pracovní stůl se třemi zásuvkami (šuplíky) vlevo a skříňkou s 1 policí vpravo - velikost desky 150 x 60 x 75cm - pevná pracovní deska oboustranně laminovaná min. tloušťky 18mm s ABS hranou v barvě lavic a židlí - barva dýhy buk vestfál - uzamykatelné jedna horní zásuvka a dvířka - zámek FAB - zásuvky s kovovými pojezdy - kovové úchyty polic 5. skříň vysoká policová nedělená počet kusů:1 - rozměr 80 x 45 x 190cm, součástí je sokl - 4 police 1

2 - kovové úchyty polic s možností různého výškového nastavení 6. skříň vysoká kombinovaná - počet kusů: 2 - rozměr 80 x 45 x 190cm, součástí je sokl - kombinace: dole dvoje dveře, 2 police nahoře- otevřená 3 police - na pohledové straně korpusu je barevná ABS hrana v minimální tloušťce 2 mm - kovové úchyty polic s možností různého výškového nastavení 7. skříň vysoká kombinovaná policová a zásuvková - počet kusů:1 - rozměr 80 x 45 x 190cm, součástí je sokl - kombinace: dole 5 zásuvek na kovových pojezdech nahoře- zavřená 3 police - kovové úchyty polic s možností různého výškového nastavení 8. skříň vysoká kombinovaná policová pro plastové krabičky - počet kusů: 1 - rozměr 80 x 45 x 190cm, součástí je sokl - kombinace: dole prostor pro 8 plastových krabiček (31,2x 42,7 x 15cm) s pojezdy nahoře- zavřená 3 police - kovové úchyty polic s možností různého výškového nastavení - 4 plastové krabičky v barvě červené a 4 plastové krabičky v barvě modré 9. plastová krabička do výše uvedené skříně počet kusů: 8 - rozměr 31,2 x 42,7 x15cm - 4 kusy modrá barva - 4 kusy - červená barva 10. skříň nízká na PC - počet kusů: 1 - rozměr 60 x 50 x 85cm - hloubka skříně je nutná pro umístění PC - 1 police - dvoudvéřová 2

3 - průchodku pro kabely k PC v levém zadním rohu s plastovým krytem - kovové úchyty polic 11. skříň nízká kombinovaná - počet kusů: 1 - rozměr 70 x 45 x 85cm - kombinace: dole prostor pro 3 zásuvky s kovovými pojezdy v horní části prostor pro 4 ks. plastových krabiček (31,2 x 42,7 x 7,5cm ) s pojezdy - na pohledové straně korpusu je barevná ABS hrana v minimální tloušťce 2 mm - kovové úchyty polic 12. plastová krabička do výše uvedené skříně počet kusů: 4 - rozměr 31,2 x 42,7 x 7,5cm - 2 kusy modrá barva - 2 kusy - červená barva 13. nástěnka korková - počet kusů: 1 - rozměr 120 x 100cm - povrch z přírodního drceného korku - sendvičová konstrukce - příslušenství pro montáž na stěnu Třída č. 2. RAL 3020 červená - Specifikace žákovských lavic, židlí, učitelského pracovního stolu a židle, sestavy 7 ks skříní, plastových krabiček a nástěnky je totožná se specifikací třídy č. 1. s těmito rozdíly: - Ad1. výška nastavitelných lavic zde požadujeme výšku stolové desky 59-76cm, velikost Ad2. výška sedáku - zde požadujeme výšku sedáku 35-46cm, velikost Ad9. rozdílná barva plastových krabiček výšky 15cm zde požadujeme: 4 kusy modrá a 4 kusy žlutá - Ad12. rozdílná barva plastových krabiček výšky 7,5cm zde požadujeme 2kusy modrá a 2 kusy žlutá Třída č. 3. RAL 2004 oranžová - Specifikace žákovských lavic, židlí, učitelského pracovního stolu a židle, sestavy 7 ks skříní, plastových krabiček a nástěnky je totožná se specifikací třídy č. 1. s těmito rozdíly: - Ad1. výška nastavitelných lavic zde požadujeme výšku stolové desky 59-76cm, velikost Ad2. výška sedáku - zde požadujeme výšku sedáku 35-46cm, velikost Ad9. rozdílná barva plastových krabiček výšky 15cm zde požadujeme: 4 kusy červená 4 kusy žlutá - Ad12. rozdílná barva plastových krabiček výšky 7,5cm zde požadujeme 2kusy červená a 2 kusy žlutá Třída č. 4. RAL 5012 modrá - Specifikace žákovských lavic, židlí, učitelského pracovního stolu a židle, sestavy 7 ks skříní, plastových krabiček a nástěnky je totožná se specifikací třídy č. 1. s těmito rozdíly: - Ad1. výška nastavitelných lavic zde požadujeme výšku stolové desky 59-76cm, velikost Ad2. výška sedáku - zde požadujeme výšku sedáku 35-46cm, velikost Ad9. rozdílná barva plastových krabiček výšky 15cm zde požadujeme: 4 kusy zelená 4 kusy žlutá - Ad12. rozdílná barva plastových krabiček výšky 7,5cm zde požadujeme 2kusy zelená a 2 kusy žlutá 3

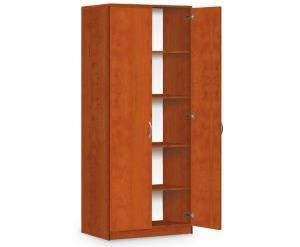

4 SBOROVNA 1. Učitelský pracovní stůl počet kusů 6 - pracovní stůl se třemi zásuvkami (šuplíky) a volně přístupným úložným prostorem výšky jedné zásuvky pod pracovní deskou vpravo - velikost desky 125 x 60 x 75cm - pevná pracovní deska oboustranně laminovaná min. tloušťky 25mm s ABS hranou v barvě laminodesky - zámek FAB na horní zásuvce - zásuvky s kovovými pojezdy 2. skříň vysoká policová nedělená dvoudveřová počet kusů 2 - na pohledové straně korpusu je ABS hrana v minimální tloušťce 2 mm v barvě desky - rozměr 80 x 42 x 180cm - 4 ks polic, kovové úchyty polic s možností výškového nastavení - součástí je sokl 3. skříň vysoká policová dělená se sklem - počet kusů: 2 - rozměr 80 x 42 x 180cm, součástí je sokl - dolní část je osazena 2x dveře, uvnitř 1x police - horní část skříňky je osazena skleněnými dvířky s kovovými úchytkami, uvnitř 2x police - na pohledové straně korpusu je ABS hrana v minimální tloušťce 2 mm 4. skříň vysoká policová půlená počet kusů: 1 - rozměr 80 x 42 x180cm, součásti je sokl - 4 dveře, dole 1 police, nahoře 2 police - na pohledové straně korpusu je ABS hrana v minimální tloušťce 2 mm 5. skříň nízká policová počet kusů 3 - rozměr 80 x 42 x 77cm - dvoje dveře 4

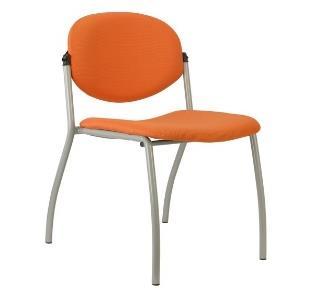

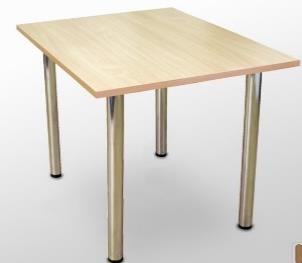

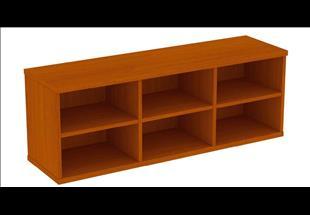

5 6. pracovní stůl pro PC počet kusů 1 - rozměr desky 150 x 60 x 80cm - vlevo polička pro PC uprostřed police s pojezdem pro klávesnici, vpravo 3ks zásuvek a volně přístupný prostor výšky jedné zásuvky pod pracovní deskou - kovové pojezdy zásuvek a pro klávesnici - oboustranně laminovaná deska v minimální tloušťce 25 mm - průchodka pro kabely v levé části desky s plastovým krytem - kovové úchyty polic 7. pracovní stůl počet kusů 1 - rozměr desky 120 x 60 x 75cm - 4 ks kovové nohy vyrobené z trubky - průměru 60mm v barvě chrom - oboustranně laminovaná deska v minimální tloušťce 25 mm 8. věšáková stěna počet kusů 1-8 ks věšáků, rozměr 120 x 25 x 180cm - horní polička 9. botník počet kusů 1 - rozměr 120 x 35 x 45-6 poliček ve dvou řadách - horní deska z lamina 25mm 10. kancelářská židle počet kusů 10 - konferenční židle s pevnou ocelovou kostrou ve variantě čtyřnožka s povrchovou úpravou chrom - čalouněný sedák a opěrka z vrchní strany - materiál čalounění 100% polyester, oděruvzdornost cyklů MD - barva - oranžová - područky NE, kolečka NE DRUŽINA Nábytek je specifikován pro 3 oddělení školní družiny. Pro každé oddělení je požadované jiné barevné ladění. 1. oddělení barva RAL 5012 modrá 5

6 1. Učitelský pracovní stůl počet kusů 1 - pracovní stůl se třemi zásuvkami (šuplíky) a jednou volnou otevřenou policí pod pracovní deskou na obou stranách stolu - velikost desky 150 x 60 x 75cm - pevná pracovní deska oboustranně laminovaná min. tloušťky 18mm s ABS hranou - centrálně uzamykatelné zásuvky na levé straně - zásuvky s kovovými pojezdy 2. kancelářská židle počet kusů 1 - konferenční židle s pevnou ocelovou kostrou ve variantě čtyřnožka s povrchovou úpravou chrom - čalouněný sedák a opěrka z vrchní strany - materiál čalounění 100% polyester, oděruvzdornost cyklů MD - barva - oranžová - područky NE, kolečka NE 3. skříň vysoká policová nedělená dvoudveřová počet kusů:1 - rozměr 80 x 45 x 190cm - 4 police 4. skříň vysoká kombinovaná - počet kusů: 1 - rozměr 80 x 45 x 190cm - kombinace: dole dvoje dveře, 2 police nahoře- otevřená 3 police - na pohledové straně korpusu je barevná ABS hrana v minimální tloušťce 2 mm 5. skříň nízká kombinovaná - počet kusů: 1 - rozměr 80 x 45 x 85cm - součástí je sokl - kombinace: dole dvoje dveře, 2 police v horní části - 1x zásuvka 6

7 6. skříň nízká policová - počet kusů: 2 - rozměr 80 x 45 x 85cm - součástí je sokl - 2x dveře 7. skříň nízká policová, otevřená - počet kusů: 2 - rozměr 80 x 45 x 85cm - součástí je sokl - 2police, bez dveří 8. skříň nízká policová s pojezdy pro barevné krabičky - počet kusů: 1 - rozměr 70 x 45 x 85cm - pro 8 plastových krabiček viz níže 9. plastová krabička do výše uvedené skříně počet kusů: 8 - rozměr 31,2 x 42,7 x15cm - 4 kusy žlutá barva - 4 kusy - červená barva 10. Žákovská výškově stavitelná lavice pro dva žáky počet kusů: 10 - žákovská výškově stavitelná lavice pro dva žáky - výška stolové desky 53-71cm, velikost pevná pracovní deska oboustranně laminovaná min. tloušťky 18mm s ABS hranou - rozměr desky 130x50cm - plochooválný ocelový profil 38x20mm - drátěný koš - 2x, háček na tašku 2x - lavice jsou opatřeny plastovými koncovkami v šedivé barvě - výškové nastavení pomocí imbusového klíče 7

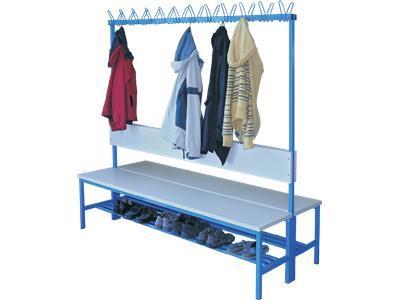

8 11. Žákovská stavitelná židle počet kusů: 20 - žákovská židle stavitelná - stohovatelná, dřevěná - sedák a opěrák z tvarované bukové překližky v přírodním provedení lakované polyuretanovým lakem, vpředu opatřený kolenním ohybem - výškové nastavení pomocí imbusového klíče - židle jsou opatřeny plastovými koncovkami v šedivé barvě - výška sedáku cm, velikost oddělení barva RAL 1028 žlutá - Specifikace 10 kusů žákovských lavic, 20 kusů žákovských židlí, učitelského pracovního stolu a židle, sestavy 8 ks skříní a plastových krabiček je totožná se specifikací oddělení ŠD č. 1. s tímto rozdílem: - Ad9. rozdílná barva plastových krabiček výšky 15cm zde požadujeme: 4 kusy modrá a 4 kusy zelená 3. oddělení barva RAL červená - Specifikace 10 kusů žákovských lavic, 20 kusů žákovských židlí, učitelského pracovního stolu a židle, sestavy 8 ks skříní a plastových krabiček je totožná se specifikací oddělení ŠD č. 1. s tímto rozdílem: - Ad9. rozdílná barva plastových krabiček výšky 15cm zde požadujeme: 4 kusy modrá a 4 kusy zelená ŠATNY 1. Jednostranná věšáková stěna pro 12 věšáků počet kusů: 6 - barva kování RAL sedací a opěrná plocha z lamina s ABS hranou v barvě buku - výška sezení 38cm - pod lavicí rošt na obuv - napevno svařená lavička a demontovatelná konzole s věšáky - háčky napevno přivařené na konzoli - rozměr 200 x 150 x 42,5cm 2. Oboustranná věšáková stěna pro 24 věšáků počet kusů: 1 - barva kování RAL sedací a opěrná plocha z lamina s ABS hranou v barvě buku - výška sezení 38cm - pod lavicí rošt na obuv - napevno svařená lavička a demontovatelná konzole s věšáky - rozměr 200 x 150 x 84cm REGÁLY DO SKLADOVÝCH PROSTORŮ 1. regály do velké skladové místnosti v podkroví a do dvou malých skladů počet kusů: 10 - stabilní regál montovaný zásuvným systémem - hloubka regálu 50cm - počet polic 5 - variabilní výškové nastavení polic - nosnost polic 150kg na jednu polici - výška regálu 200cm - šíře regálu 100cm Zpracoval: Mgr. Václav Korbelář 8
