Správné návrhy tepelné izolace plochých střech a chyby při realizaci Pavel Přech projektový specialista

Transkript

1 Správné návrhy tepelné izolace plochých střech a chyby při realizaci Pavel Přech projektový specialista

2 Návrhy skladeb plochých střech Úvod Návrhy skladeb,řešení Nepochůzná střecha Občasně pochůzná střecha Pochůzná střecha Ukázky správné x chybné aplikace Závěr

3 Ploché střechy návrhy Důležité technické parametry tepelně izolačních desek Součinitel tepelné vodivosti Faktor difúzního odporu Mechanická odolnost a stabilita ( pevnost v tlaku,bodové zatížení ) Požární odolnost ( minerální vlna - třída reakce na oheň A1 ) Zdravotní nezávadnost ( např. absence vzniku plísní ) Akustika ( ochrana proti hluku )

4 Ploché střechy návrhy Platnost normy ČSN Navrhování střech od Vyšší nároky na použití tepelně izolačních materiálů pod povlakovou hydroizolační krytinu Pevnost desek v tlaku při 10% deformaci musí splňovat min. 60kPa!!!!

5 Ploché střechy návrhy Časté zadání v projektu Desky s objemovou hmotností 150,160,170 kg/m3 NEPOUŽÍVAT

6 Ploché střechy správný návrh Návrh správné tloušťky - tepelná izolace - mechanické odolnosti - požární odolnosti Návrh správného typu tep.izolační desky - mechanické odolnosti Výhody Optimální řešení na míru Finanční úspora Dlouhá životnost

7 Ploché střechy nepochozí střecha Normové hodnoty součinitele prostupu tepla U n,20 jednotlivých konstrukcí dle ČSN :2011 Tepelná ochrana budov - Část 2: Požadavky Budova - běžná s převažující návrhovou vnitřní teplotou θim = 18 C až 22 C Normové hodnoty součinitele prostupu tepla U n,20 [W/(m2.K)] Střecha plochá a šikmá do 45 včetně Strop nad venkovním prostorem, s podlahou Požadované 0,24 [W/(m2.K)] Doporučené 0,16 [W/(m2.K)] Doporučené pro PD 0,15-0,10 [W/(m2.K)]

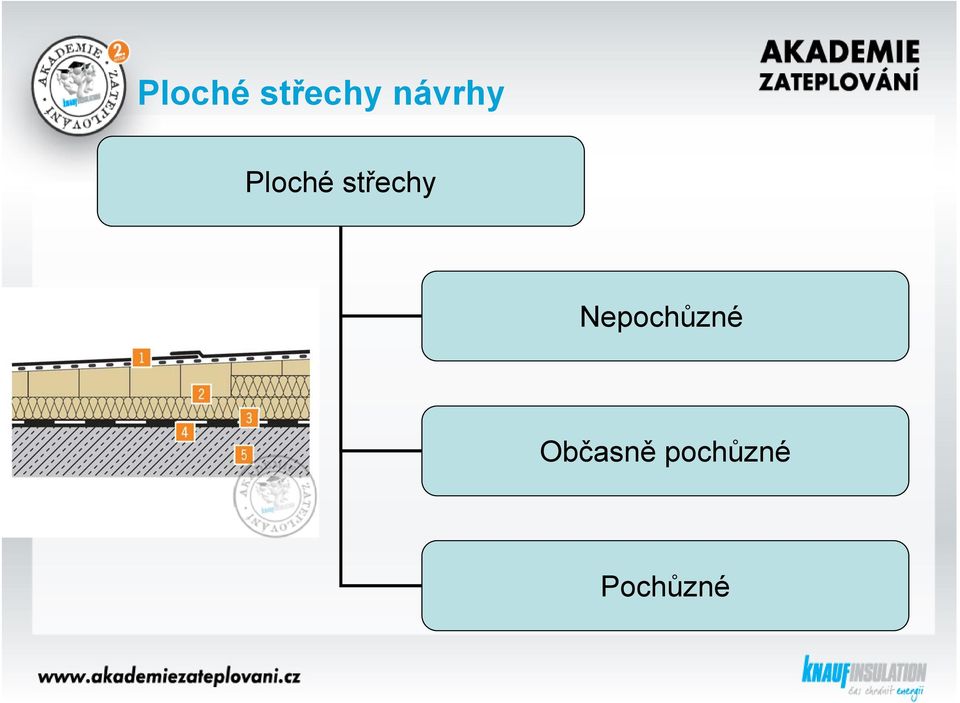

8 Ploché střechy návrhy Ploché střechy Nepochůzné Občasně pochůzné Pochůzné

9 Ploché střechy správný návrh skladby H H B/2 když B je víc jak 100 mm B

10 Ploché střechy z minerální kamenné vlny Skladba střešního pláště Hydroizolační krytina Vrchní pochozí střešní deska 90kPa DDP+ 70kPa DDP 60kPa DDP-U Spodní nepochozí střešní deska 50kPa DDP-RT 40kPa DDP-N 30kPa DDP-K Parotěsná zábrana PE folie tl.0,2mm Nosná kce trapézový plech

11 Ploché střechy nepochůzná střecha Střecha plochá a šikmá do 45 včetně Strop nad venkovním prostorem, s podlahou Doporučené U n = 0,16 [W/(m2.K)] I.Varianta DDP-N tl. 160mm 0,038 DDP-U tl. 80mm 0,039

12 Ploché střechy nepochůzná střecha Střecha plochá a šikmá do 45 včetně Strop nad venkovním prostorem, s podlahou Doporučené U n = 0,16 [W/(m2.K)] II.Varianta DDP-K tl. 160mm 0,037 DDP-U tl. 80mm 0,039

13 Ploché střechy z minerální kamenné vlny

14 Ploché střechy nepochůzná střecha I.Varianta DDP-N tl.160mm + DDP-U tl.80mm Pevnost v tlaku DDP-N 40kPa + DDP-U 60kPa Akustické vlastnosti Vzduchová neprůzvučnost 39dB Požární odolnost REI 60 II.Varianta DDP-K tl.160mm + DDP-U tl.80mm Pevnost v tlaku DDP-K 30kPa + DDP-U 60kPa Akustické vlastnosti Vzduchová neprůzvučnost 39dB Požární odolnost REI 60

15 Ploché střechy občasně pochůzná střecha Střecha plochá a šikmá do 45 včetně Strop nad venkovním prostorem, s podlahou Doporučené U n = 0,16 [W/(m2.K)] DDP-N,RT tl. 160mm 0,038 DDP tl. 80mm 0,040

16 Ploché střechy z minerální kamenné vlny

17 Ploché střechy občasně pochůzná střecha I.Varianta DDP-RT tl.160mm + DDP tl.80mm Pevnost v tlaku DDP-RT 50kPa + DDP 70kPa Akustické vlastnosti Vzduchová neprůzvučnost 39dB Požární odolnost REI 60 II.Varianta DDP-N tl.160mm + DDP tl.80mm Pevnost v tlaku DDP-N 40kPa + DDP 70kPa Akustické vlastnosti Vzduchová neprůzvučnost 39dB Požární odolnost REI 60

18 Ploché střechy pochůzná střecha Střecha plochá a šikmá do 45 včetně Strop nad venkovním prostorem, s podlahou Doporučené U n 0,16 [W/(m2.K)] I.varianta DDP + tl.160mm 0,040 DDP + tl.80mm 0,040 II.varianta DDP tl.160mm 0,040 DDP+ tl.80mm 0,040

19 Ploché střechy z minerální kamenné vlny

20 Ploché střechy pochůzná střecha I.Varianta DDP+ tl.160mm + DDP +tl.80mm Pevnost v tlaku DDP+ 90kPa Akustické vlastnosti Vzduchová neprůzvučnost 39dB Požární odolnost REI 60 II.Varianta DDP tl.160mm + DDP + tl.80mm Pevnost v tlaku DDP+ 90kPa Akustické vlastnosti Vzduchová neprůtvučnost 39dB Požární odolnost REI 60

21 Ploché střechy druhy konstrukcí Pochůzná střecha pravidelná údržba

22 Ploché střechy správný postup kladení desek

23 Ploché střechy správný postup

24 Ploché střechy nesprávná aplikace vrchních desek

25 Ploché střechy nesprávná aplikace vrchních desek Nepřekrytí podélné spáry mezi vrstvami tep.izolace

26 Ploché střechy nesprávný návrh Nevhodná aplikace jedné vrstvy desek z minerální čedičové vlny v tl.40mm Kombinovaná skladba střešního pláště z minerální vlny a EPS

27 Ploché střechy správné řešení Správnéetapovéukončení ochrana tepelné izolace před působením vlhkosti

28 Ploché střechy nesprávný postup pokládky vrchních desek

29 Ploché střechy poškození desek

30 Ploché střechy nesprávná aplikace

31 Ploché střechy správné skladování

32 Ploché střechy nesprávné skladování

33 Ploché střechy správné použití roznášecích desek při montáži

34 Ploché střechy absence roznášecích desek při montáži

35 Ploché střechy absence roznášecích desek při montáži

36 Ploché střechy nesprávný návrh odvodnění vpustí absence spádových klínů

37 Ploché střechy správný návrh

38 Ploché střechy dvouspádové desky

39 Ploché střechy dvouspádové desky DDP-DRV

40 Ploché střechy dvouspádové desky DDP-DRV

41 Ploché střechy - akustika Výplně trapézového plechu z minerální vlny Separační skelná textilie Akustický perforovaný trapézový plech

42 Ploché střechy - akustika

43 Ploché střechy - akustika Ideální akustické vlastnosti se dají dosáhnout použitím izolací na nosném trapézovém plechu, který má perforovaný profil. Taková konstrukce se vyznačuje vynikající pohltivostí hluku, která se vyjadřuje koeficientem zvukové pohltivosti.

44 Ploché střechy DDP BIT určeny pro ploché střechy pochůzné, pevnost v tlaku 70kPa, součinitel tepelné vodivosti λ D =0,040W.m-1.K-1 DDP BITF určeny pro ploché střechy pochůzné, pevnost v tlaku 70kPa, součinitel tepelné vodivosti λ D =0,040W.m-1.K-1

45 Ploché střechy návrhy spodní desky Materiál Pevnost v tlaku při 10% stlačení DDP-K 30 kpa 0,037 DDP-N 40 kpa 0,038 DDP-RT 50 kpa 0,038

46 Ploché střechy návrhy vrchní desky Materiál Pevnost v tlaku při 10% stlačení DDP-U 60 kpa 0,039 DDP 70 kpa 0,040 DDP + 90 kpa 0,040

47 Ploché střechy shrnutí Zásady správného návrhu Důležité technické parametry pevnost v tlaku v kpa,bodové zatížení,třída reakce na oheň,akustika Dle druhu konstrukce a jejího využití správná volba a skladba materiálů Vyspádování střešní konstrukce zvýšení životnosti střešního souvrství Vyspádování mezistřešních žlabů opomíjené návrhem min.1% sklon V celkovém návrhu i v realizaci střešní konstrukce dbát i na detaily - prostupy,návaznosti

48 Děkuji za pozornost Pavel Přech
