SO 01 OBECNÍ DŮM F1.4. Technika prostředí staveb F1.4.c) Zařízení vzduchotechniky TECHNICKÁ ZPRÁVA

Transkript

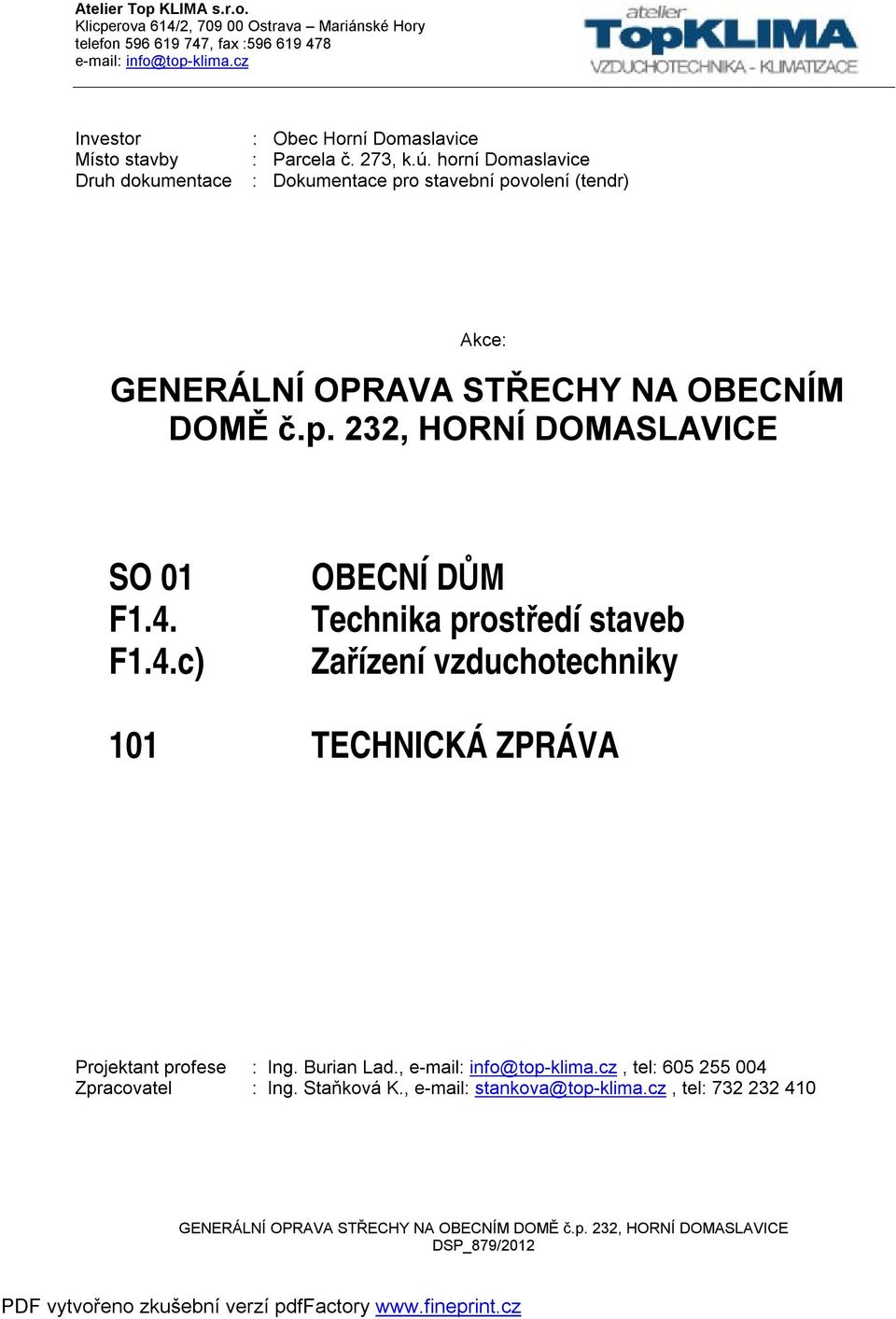

1 Investor Místo stavby Druh dokumentace : Obec Horní Domaslavice : Parcela č. 273, k.ú. horní Domaslavice : Dokumentace pro stavební povolení (tendr) Akce: GENERÁLNÍ OPRAVA STŘECHY NA OBECNÍM DOMĚ č.p. 232, HORNÍ DOMASLAVICE SO 01 OBECNÍ DŮM F1.4. Technika prostředí staveb F1.4.c) Zařízení vzduchotechniky TECHNICKÁ ZPRÁVA Projektant profese : Ing. Burian Lad.,, tel: Zpracovatel : Ing. Staňková K., stankova@top-klima.cz, tel:

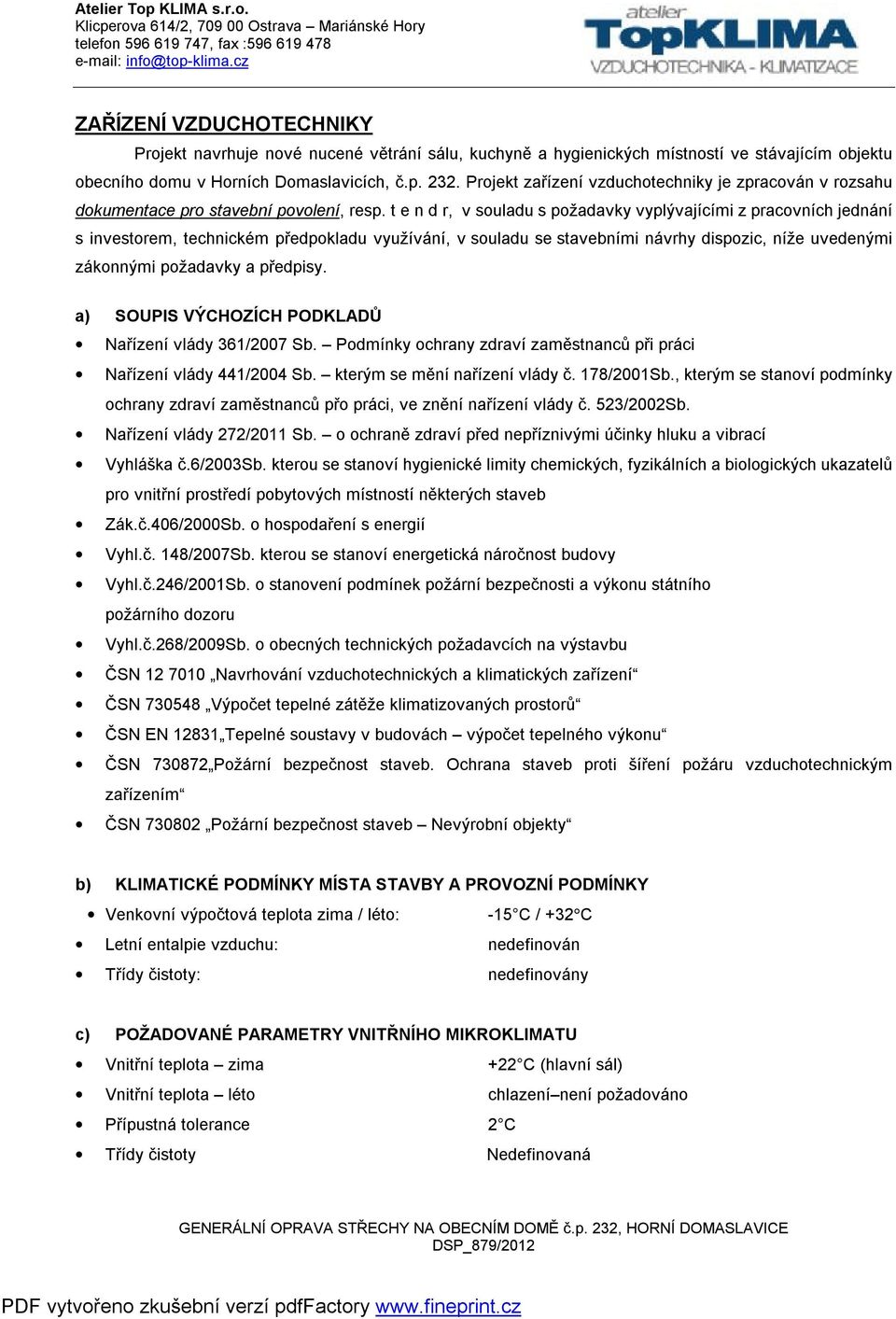

2 ZAŘÍZENÍ VZDUCHOTECHNIKY Projekt navrhuje nové nucené větrání sálu, kuchyně a hygienických místností ve stávajícím objektu obecního domu v Horních Domaslavicích, č.p Projekt zařízení vzduchotechniky je zpracován v rozsahu dokumentace pro stavební povolení, resp. t e n d r, v souladu s požadavky vyplývajícími z pracovních jednání s investorem, technickém předpokladu využívání, v souladu se stavebními návrhy dispozic, níže uvedenými zákonnými požadavky a předpisy. a) SOUPIS VÝCHOZÍCH PODKLADŮ Nařízení vlády 361/2007 Sb. Podmínky ochrany zdraví zaměstnanců při práci Nařízení vlády 441/2004 Sb. kterým se mění nařízení vlády č. 178/2001Sb., kterým se stanoví podmínky ochrany zdraví zaměstnanců přo práci, ve znění nařízení vlády č. 523/2002Sb. Nařízení vlády 272/2011 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací Vyhláška č.6/2003sb. kterou se stanoví hygienické limity chemických, fyzikálních a biologických ukazatelů pro vnitřní prostředí pobytových místností některých staveb Zák.č.406/2000Sb. o hospodaření s energií Vyhl.č. 148/2007Sb. kterou se stanoví energetická náročnost budovy Vyhl.č.246/2001Sb. o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru Vyhl.č.268/2009Sb. o obecných technických požadavcích na výstavbu ČSN Navrhování vzduchotechnických a klimatických zařízení ČSN Výpočet tepelné zátěže klimatizovaných prostorů ČSN EN Tepelné soustavy v budovách výpočet tepelného výkonu ČSN Požární bezpečnost staveb. Ochrana staveb proti šíření požáru vzduchotechnickým zařízením ČSN Požární bezpečnost staveb Nevýrobní objekty b) KLIMATICKÉ PODMÍNKY MÍSTA STAVBY A PROVOZNÍ PODMÍNKY Venkovní výpočtová teplota zima / léto: -15 C / +32 C Letní entalpie vzduchu: nedefinován Třídy čistoty: nedefinovány c) POŽADOVANÉ PARAMETRY VNITŘNÍHO MIKROKLIMATU Vnitřní teplota zima +22 C (hlavní sál) Vnitřní teplota léto chlazení není požadováno Přípustná tolerance 2 C Třídy čistoty Nedefinovaná

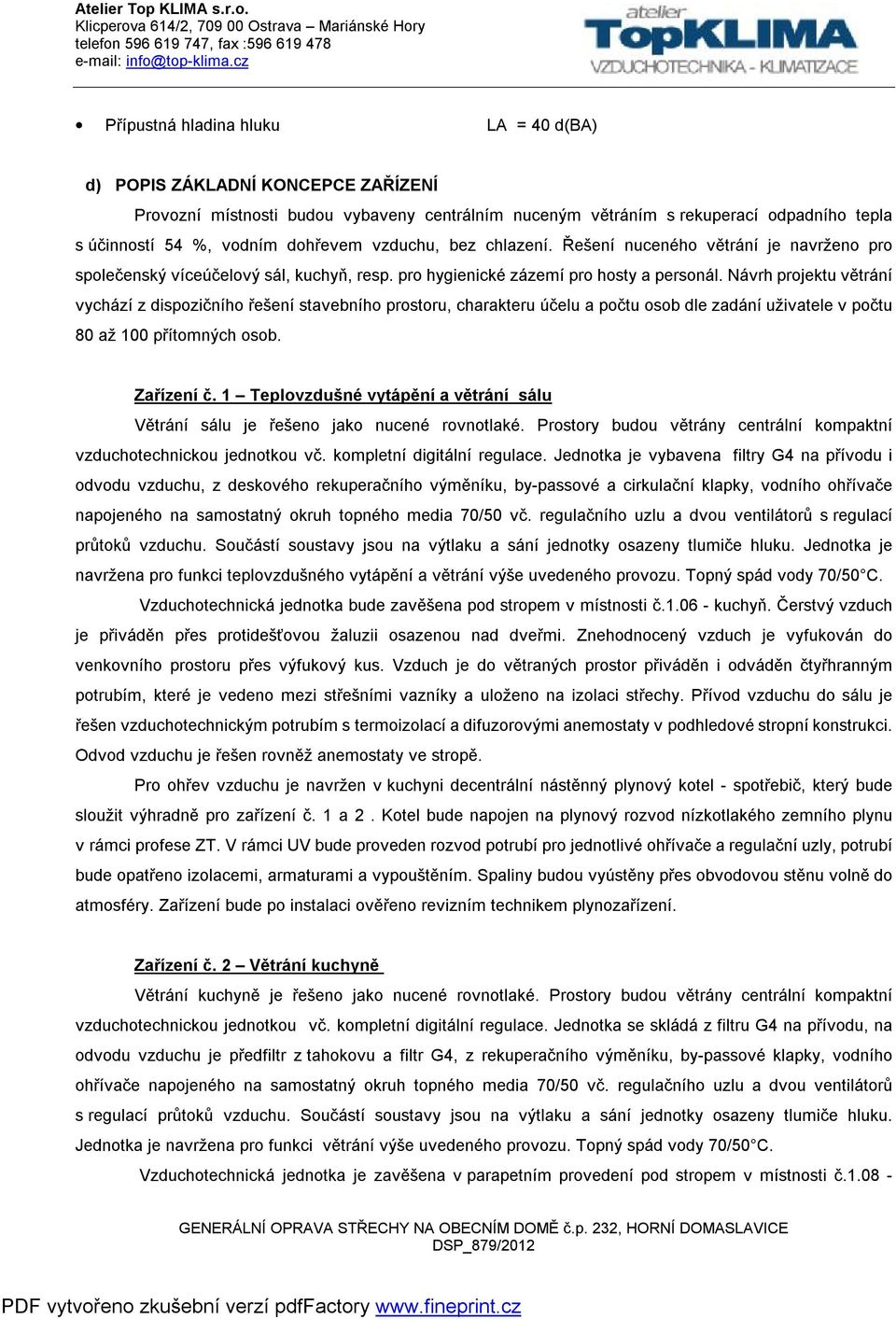

3 Přípustná hladina hluku LA = 40 d(ba) d) POPIS ZÁKLADNÍ KONCEPCE ZAŘÍZENÍ Provozní místnosti budou vybaveny centrálním nuceným větráním s rekuperací odpadního tepla s účinností 54 %, vodním dohřevem vzduchu, bez chlazení. Řešení nuceného větrání je navrženo pro společenský víceúčelový sál, kuchyň, resp. pro hygienické zázemí pro hosty a personál. Návrh projektu větrání vychází z dispozičního řešení stavebního prostoru, charakteru účelu a počtu osob dle zadání uživatele v počtu 80 až 100 přítomných osob. Zařízení č. 1 Teplovzdušné vytápění a větrání sálu Větrání sálu je řešeno jako nucené rovnotlaké. Prostory budou větrány centrální kompaktní vzduchotechnickou jednotkou vč. kompletní digitální regulace. Jednotka je vybavena filtry G4 na přívodu i odvodu vzduchu, z deskového rekuperačního výměníku, by-passové a cirkulační klapky, vodního ohřívače napojeného na samostatný okruh topného media 70/50 vč. regulačního uzlu a dvou ventilátorů s regulací průtoků vzduchu. Součástí soustavy jsou na výtlaku a sání jednotky osazeny tlumiče hluku. Jednotka je navržena pro funkci teplovzdušného vytápění a větrání výše uvedeného provozu. Topný spád vody 70/50 C. Vzduchotechnická jednotka bude zavěšena pod stropem v místnosti č kuchyň. Čerstvý vzduch je přiváděn přes protidešťovou žaluzii osazenou nad dveřmi. Znehodnocený vzduch je vyfukován do venkovního prostoru přes výfukový kus. Vzduch je do větraných prostor přiváděn i odváděn čtyřhranným potrubím, které je vedeno mezi střešními vazníky a uloženo na izolaci střechy. Přívod vzduchu do sálu je řešen vzduchotechnickým potrubím s termoizolací a difuzorovými anemostaty v podhledové stropní konstrukci. Odvod vzduchu je řešen rovněž anemostaty ve stropě. Pro ohřev vzduchu je navržen v kuchyni decentrální nástěnný plynový kotel - spotřebič, který bude sloužit výhradně pro zařízení č. 1 a 2. Kotel bude napojen na plynový rozvod nízkotlakého zemního plynu v rámci profese ZT. V rámci UV bude proveden rozvod potrubí pro jednotlivé ohřívače a regulační uzly, potrubí bude opatřeno izolacemi, armaturami a vypouštěním. Spaliny budou vyústěny přes obvodovou stěnu volně do atmosféry. Zařízení bude po instalaci ověřeno revizním technikem plynozařízení. Zařízení č. 2 Větrání kuchyně Větrání kuchyně je řešeno jako nucené rovnotlaké. Prostory budou větrány centrální kompaktní vzduchotechnickou jednotkou vč. kompletní digitální regulace. Jednotka se skládá z filtru G4 na přívodu, na odvodu vzduchu je předfiltr z tahokovu a filtr G4, z rekuperačního výměníku, by-passové klapky, vodního ohřívače napojeného na samostatný okruh topného media 70/50 vč. regulačního uzlu a dvou ventilátorů s regulací průtoků vzduchu. Součástí soustavy jsou na výtlaku a sání jednotky osazeny tlumiče hluku. Jednotka je navržena pro funkci větrání výše uvedeného provozu. Topný spád vody 70/50 C. Vzduchotechnická jednotka je zavěšena v parapetním provedení pod stropem v místnosti č

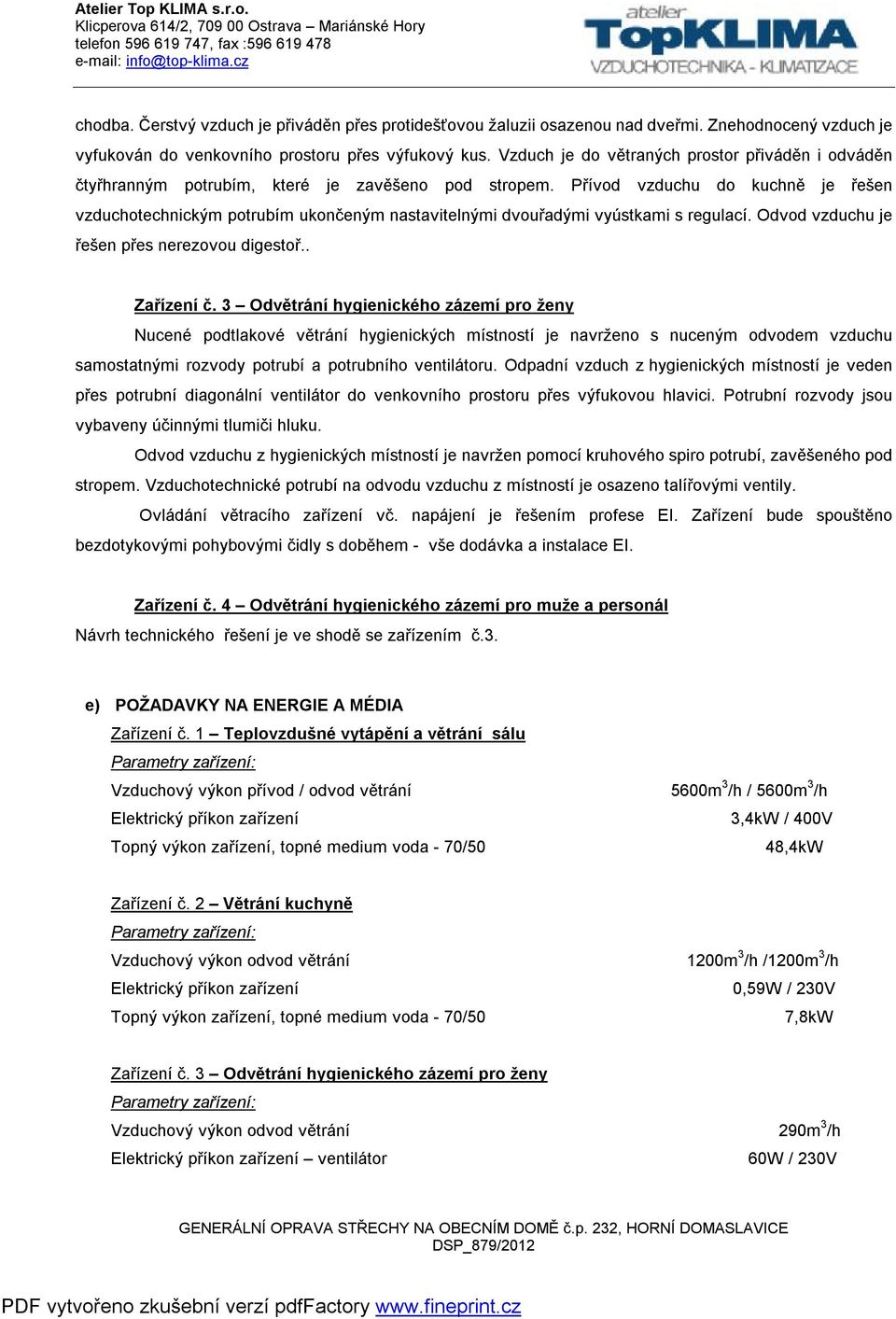

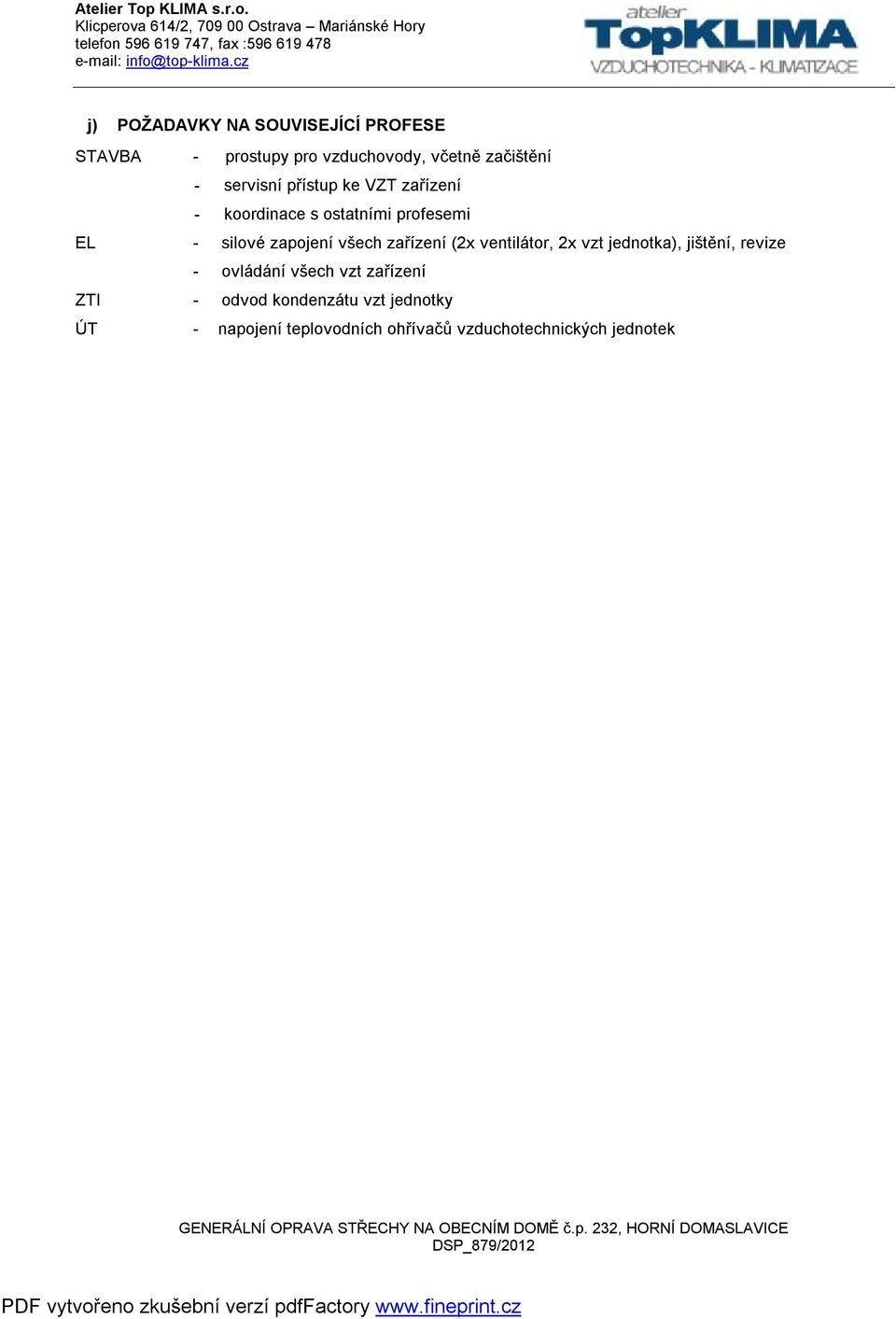

4 chodba. Čerstvý vzduch je přiváděn přes protidešťovou žaluzii osazenou nad dveřmi. Znehodnocený vzduch je vyfukován do venkovního prostoru přes výfukový kus. Vzduch je do větraných prostor přiváděn i odváděn čtyřhranným potrubím, které je zavěšeno pod stropem. Přívod vzduchu do kuchně je řešen vzduchotechnickým potrubím ukončeným nastavitelnými dvouřadými vyústkami s regulací. Odvod vzduchu je řešen přes nerezovou digestoř.. Zařízení č. 3 Odvětrání hygienického zázemí pro ženy Nucené podtlakové větrání hygienických místností je navrženo s nuceným odvodem vzduchu samostatnými rozvody potrubí a potrubního ventilátoru. Odpadní vzduch z hygienických místností je veden přes potrubní diagonální ventilátor do venkovního prostoru přes výfukovou hlavici. Potrubní rozvody jsou vybaveny účinnými tlumiči hluku. Odvod vzduchu z hygienických místností je navržen pomocí kruhového spiro potrubí, zavěšeného pod stropem. Vzduchotechnické potrubí na odvodu vzduchu z místností je osazeno talířovými ventily. Ovládání větracího zařízení vč. napájení je řešením profese EI. Zařízení bude spouštěno bezdotykovými pohybovými čidly s doběhem - vše dodávka a instalace EI. Zařízení č. 4 Odvětrání hygienického zázemí pro muže a personál Návrh technického řešení je ve shodě se zařízením č.3. e) POŽADAVKY NA ENERGIE A MÉDIA Zařízení č. 1 Teplovzdušné vytápění a větrání sálu Vzduchový výkon přívod / odvod větrání 5600m 3 /h / 5600m 3 /h Elektrický příkon zařízení 3,4kW / 400V Topný výkon zařízení, topné medium voda - 70/50 48,4kW Zařízení č. 2 Větrání kuchyně Vzduchový výkon odvod větrání 1200m 3 /h /1200m 3 /h Elektrický příkon zařízení 0,59W / 230V Topný výkon zařízení, topné medium voda - 70/50 7,8kW Zařízení č. 3 Odvětrání hygienického zázemí pro ženy Vzduchový výkon odvod větrání 290m 3 /h Elektrický příkon zařízení ventilátor 60W / 230V

5 Zařízení č. 4 Odvětrání hygienického zázemí pro muže a personál Vzduchový výkon odvod větrání 390m 3 /h Elektrický příkon zařízení ventilátor 60W / 230V Celkový příkon VZT Celkový topný výkon VZT 4,1 kw 56,2 kw f) POŽADAVKY NA VĚTRÁNÍ hygienický požadavek: WC 50 m3/h Umyvadlo 30 m3/h Pisoár 25 m3/h g) POŽÁRNÍ BEZPEČNOST Účelem protipožárních opatření je zabránění šíření požáru v případě jeho vzniku v některém z požárních úseků. Jednotlivá zařízení respektují požadavky požární ochrany objektu dle ČSN Nově navržená zařízení vzduchotechniky neprocházejí oddílnými požárními úseky. Z tohoto důvodu nebudou soustavy vzt vybaveny komponenty k ochraně proti požáru (požární klapky, protipožární izolace). h) HLUKOVÉ PARAMETRY VE VNITŘNÍM A VENKOVNÍM PROSTŘEDÍ Zařízení budou splňovat požadavky dle Nařízení vlády 148/2006 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací. Vzduchotechnické zařízení jsou navržena s účinnými tlumiči hluku k zamezení šíření hluku do větraného prostoru, respektive do okolní atmosféry. Rychlost proudění vzduchu v potrubí a distribučních elementem jsou zvoleny tak, aby proudění vzduchu nezpůsobovalo nadměrný hluk. Potrubní rozvody budou od jednotek odděleny pryžovými vložkami, pro zabránění přenosu hluku do stěn bude potrubí v prostupu vždy obaleno minerální vatou. Potrubní rozvody budou zavěšeny na závěsech opatřených rýhovanou gumou. i) IZOLACE, NÁTĚRY Přívodní i odvodní potrubí bude po celé délce opatřeno tepelnou izolací typu Mirelon + Al minimální tloušťky 20 mm. V prostoru střechy bude potrubí i připojovací skříně anemostatů opatřeno tepelnou izolací typu minerální vata + Al tloušťky min. tl. 50 mm. Tepelné izolace splňují požadavky na úsporu tepla, zamezení kondenzace a slouží k zvýšení útlumu hluku vznikajícího provozem vzduchotechnických zařízení.

6 j) POŽADAVKY NA SOUVISEJÍCÍ PROFESE STAVBA - prostupy pro vzduchovody, včetně začištění - servisní přístup ke VZT zařízení - koordinace s ostatními profesemi EL - silové zapojení všech zařízení (2x ventilátor, 2x vzt jednotka), jištění, revize - ovládání všech vzt zařízení ZTI - odvod kondenzátu vzt jednotky ÚT - napojení teplovodních ohřívačů vzduchotechnických jednotek
