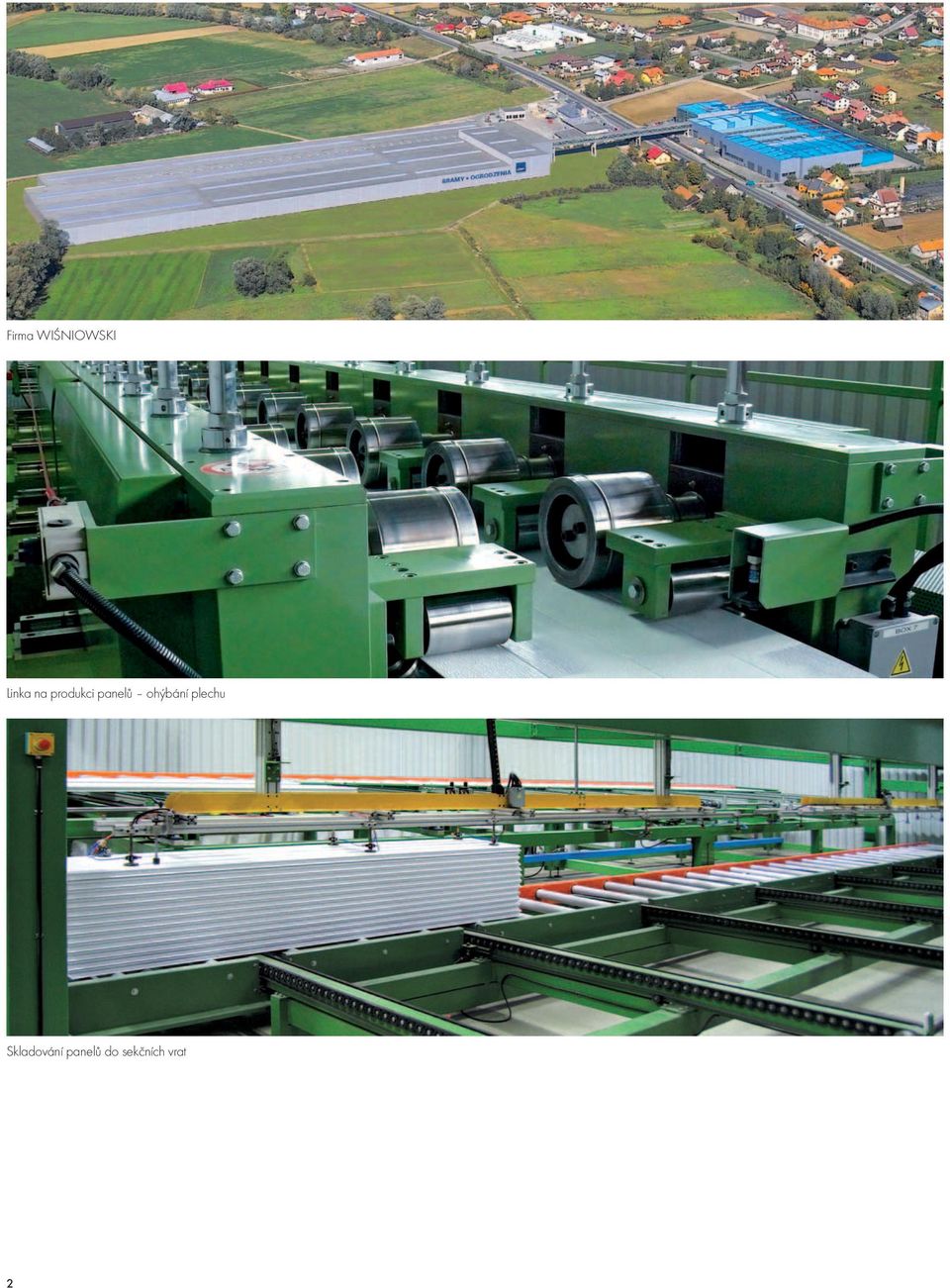

2 Firma WIŚNIOWSKI Linka na produkci panelů ohýbání plechu Skladování panelů do sekčních vrat 2

3 OBSAH Jaká vrata vybrat? 4 Sekční vrata 6 Sekční vrata - bezpečnost 8 Sekční vrata - vzory 10 Sekční vrata - barvy 12 Výklopná vrata 14 Výklopná vrata - bezpečnost 16 Výklopná vrata vzory a barvy 18 Automatické pohony vrata sekční a výklopná 20 Pohony OPTIMUM 22 Vrata rolovací 24 Vrata rolovací - bezpečnost 26 Vrata rolovací vzory a barvy 28 Křídlová vrata 30 Křídlová vrata - bezpečnost 32 Křídlová vrata vzory a barvy 34 Dveře shodné s garážovými vraty 36 Sytémy ovládání WIŚNIOWSKI 38 Galerie 40 Montážní a instalační rozměry 46 Více informací na téma garážových vrat a dalších produktů firmy WIŚNIOWSKI naleznete na 3

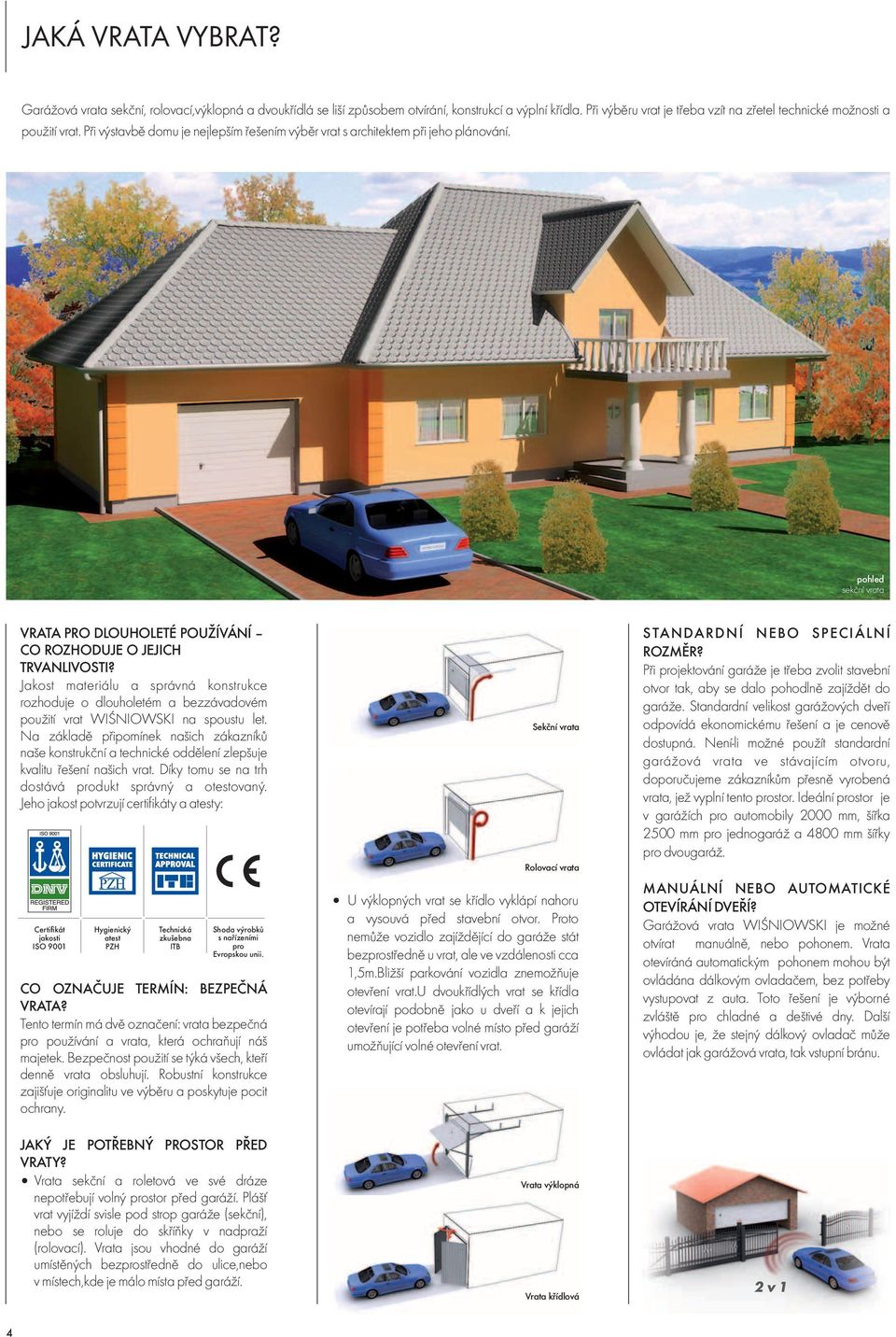

4 JAKÁ VRATA VYBRAT? Garážová vrata sekční, rolovací,výklopná a dvoukřídlá se liší způsobem otvírání, konstrukcí a výplní křídla. Při výběru vrat je třeba vzít na zřetel technické možnosti a použití vrat. Při výstavbě domu je nejlepším řešením výběr vrat s architektem při jeho plánování. pohled sekční vrata VRATA PRO DLOUHOLETÉ POUŽÍVÁNÍ CO ROZHODUJE O JEJICH TRVANLIVOSTI? Jakost materiálu a správná konstrukce rozhoduje o dlouholetém a bezzávadovém použití vrat WIŚNIOWSKI na spoustu let. Na základě připomínek našich zákazníků naše konstrukční a technické oddělení zlepšuje kvalitu řešení našich vrat. Díky tomu se na trh dostává produkt správný a otestovaný. Jeho jakost potvrzují certifikáty a atesty: Certifikát jakosti ISO 9001 Hygienický atest PZH Technická zkušebna ITB Shoda výrobků s nařízeními pro Evropskou unii. CO OZNAČUJE TERMÍN: BEZPEČNÁ VRATA? Tento termín má dvě označení: vrata bezpečná pro používání a vrata, která ochraňují náš majetek. Bezpečnost použití se týká všech, kteří denně vrata obsluhují. Robustní konstrukce zajišťuje originalitu ve výběru a poskytuje pocit ochrany. Sekční vrata Rolovací vrata U výklopných vrat se křídlo vyklápí nahoru a vysouvá před stavební otvor. Proto nemůže vozidlo zajíždějící do garáže stát bezprostředně u vrat, ale ve vzdálenosti cca 1,5m.Bližší parkování vozidla znemožňuje otevření vrat.u dvoukřídlých vrat se křídla otevírají podobně jako u dveří a k jejich otevření je potřeba volné místo před garáží umožňující volné otevření vrat. STANDARDNÍ NEBO SPECIÁLNÍ ROZMĚR? Při projektování garáže je třeba zvolit stavební otvor tak, aby se dalo pohodlně zajíždět do garáže. Standardní velikost garážových dveří odpovídá ekonomickému řešení a je cenově dostupná. Není-li možné použít standardní garážová vrata ve stávajícím otvoru, doporučujeme zákazníkům přesně vyrobená vrata, jež vyplní tento prostor. Ideální prostor je v garážích pro automobily 2000 mm, šířka 2 mm pro jednogaráž a 4800 mm šířky pro dvougaráž. MANUÁLNÍ NEBO AUTOMATICKÉ OTEVÍRÁNÍ DVEŘÍ? Garážová vrata WIŚNIOWSKI je možné otvírat manuálně, nebo pohonem. Vrata otevíráná automatickým pohonem mohou být ovládána dálkovým ovladačem, bez potřeby vystupovat z auta. Toto řešení je výborné zvláště pro chladné a deštivé dny. Další výhodou je, že stejný dálkový ovladač může ovládat jak garážová vrata, tak vstupní bránu. JAKÝ JE POTŘEBNÝ PROSTOR PŘED VRATY? Vrata sekční a roletová ve své dráze nepotřebují volný prostor před garáží. Plášť vrat vyjíždí svisle pod strop garáže (sekční), nebo se roluje do skříňky v nadpraží (rolovací). Vrata jsou vhodné do garáží umístěných bezprostředně do ulice,nebo v místech,kde je málo místa před garáží. Vrata výklopná Vrata křídlová 2v1 4

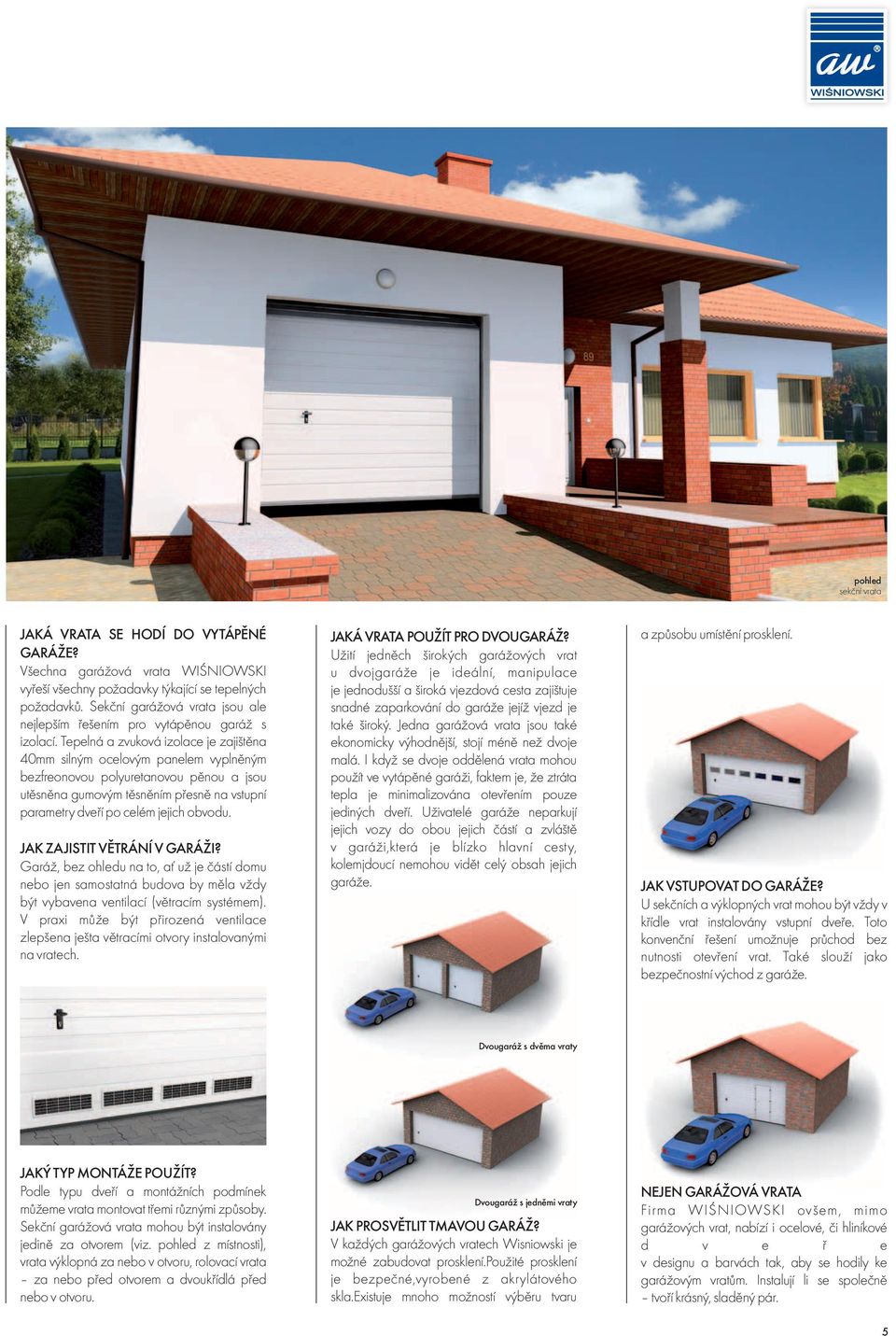

5 pohled sekční vrata JAKÁ VRATA SE HODÍ DO VYTÁPĚNÉ GARÁŽE? Všechna garážová vrata WIŚNIOWSKI vyřeší všechny požadavky týkající se tepelných požadavků. Sekční garážová vrata jsou ale nejlepším řešením pro vytápěnou garáž s izolací. Tepelná a zvuková izolace je zajištěna 40mm silným ocelovým panelem vyplněným bezfreonovou polyuretanovou pěnou a jsou utěsněna gumovým těsněním přesně na vstupní parametry dveří po celém jejich obvodu. JAK ZAJISTIT VĚTRÁNÍ V GARÁŽI? Garáž, bez ohledu na to, ať už je částí domu nebo jen samostatná budova by měla vždy být vybavena ventilací (větracím systémem). V praxi může být přirozená ventilace zlepšena ješta větracími otvory instalovanými na vratech. JAKÁ VRATA POUŽÍT PRO DVOUGARÁŽ? Užití jedněch širokých garážových vrat u dvojgaráže je ideální, manipulace je jednodušší a široká vjezdová cesta zajištuje snadné zaparkování do garáže jejíž vjezd je také široký. Jedna garážová vrata jsou také ekonomicky výhodnější, stojí méně než dvoje malá. I když se dvoje oddělená vrata mohou použít ve vytápěné garáži, faktem je, že ztráta tepla je minimalizována otevřením pouze jediných dveří. Uživatelé garáže neparkují jejich vozy do obou jejich částí a zvláště v garáži,která je blízko hlavní cesty, kolemjdoucí nemohou vidět celý obsah jejich garáže. a způsobu umístění prosklení. JAK VSTUPOVAT DO GARÁŽE? U sekčních a výklopných vrat mohou být vždy v křídle vrat instalovány vstupní dveře. Toto konvenční řešení umožnuje průchod bez nutnosti otevření vrat. Také slouží jako bezpečnostní východ z garáže. Dvougaráž s dvěma vraty JAKÝ TYP MONTÁŽE POUŽÍT? Podle typu dveří a montážních podmínek můžeme vrata montovat třemi různými způsoby. Sekční garážová vrata mohou být instalovány jedině za otvorem (viz. pohled z místnosti), vrata výklopná za nebo v otvoru, rolovací vrata za nebo před otvorem a dvoukřídlá před nebo v otvoru. Dvougaráž s jedněmi vraty JAK PROSVĚTLIT TMAVOU GARÁŽ? V každých garážových vratech Wisniowski je možné zabudovat prosklení.použité prosklení je bezpečné,vyrobené z akrylátového skla.existuje mnoho možností výběru tvaru NEJEN GARÁŽOVÁ VRATA Firma WIŚNIOWSKI ovšem, mimo garážových vrat, nabízí i ocelové, či hliníkové d v e ř e v designu a barvách tak, aby se hodily ke garážovým vratům. Instalují li se společně tvoří krásný, sladěný pár. 5

6 SEKČNÍ VRATA Sekční vrata WIŚNIOWSKI jsou vrata s moderním vzhledem vyrobena přesně dle požadavků zákazníků. 6

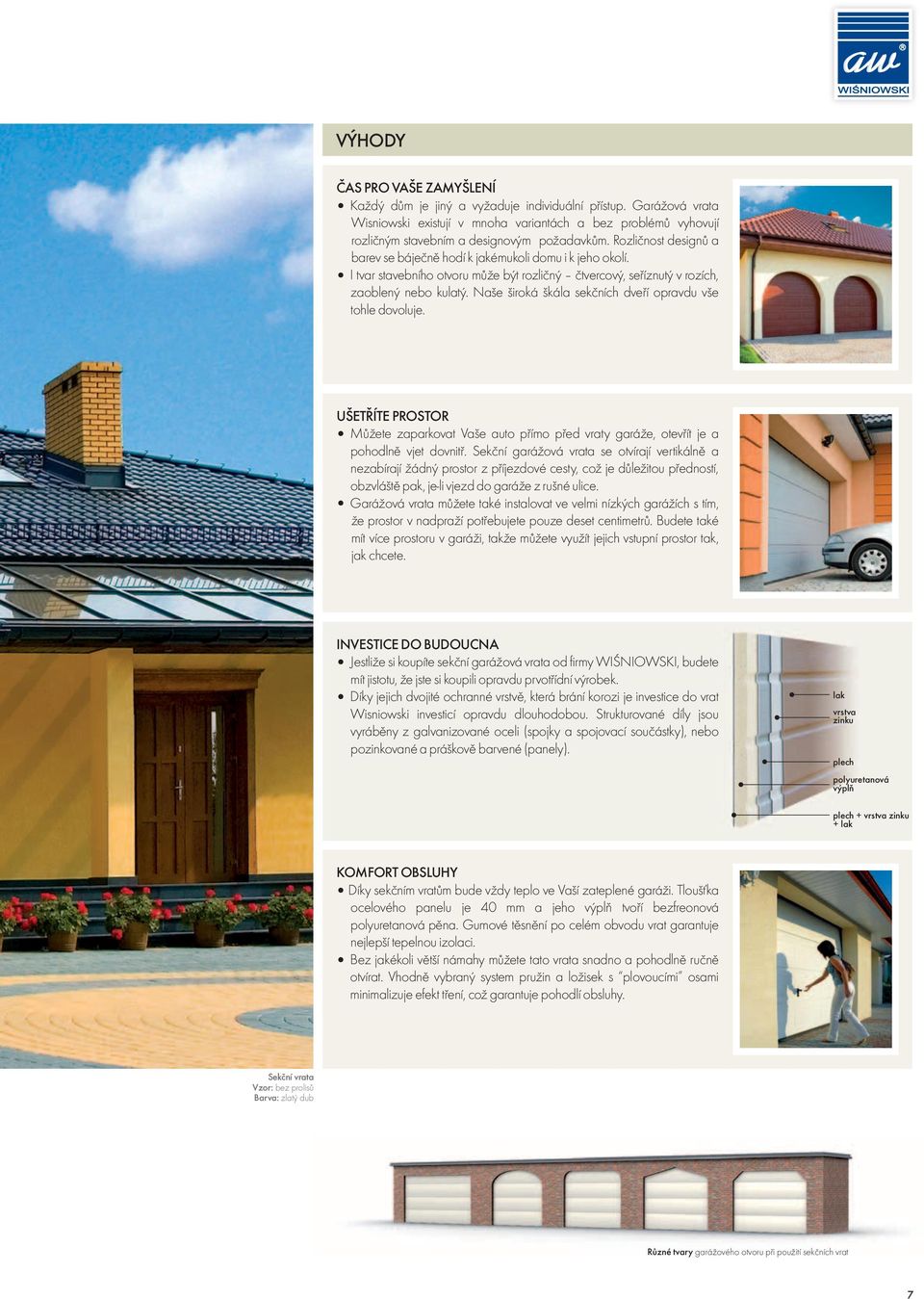

7 VÝHODY ČAS PRO VAŠE ZAMYŠLENÍ Každý dům je jiný a vyžaduje individuální přístup. Garážová vrata Wisniowski existují v mnoha variantách a bez problémů vyhovují rozličným stavebním a designovým požadavkům. Rozličnost designů a barev se báječně hodí k jakémukoli domu i k jeho okolí. I tvar stavebního otvoru může být rozličný čtvercový, seříznutý v rozích, zaoblený nebo kulatý. Naše široká škála sekčních dveří opravdu vše tohle dovoluje. UŠETŘÍTE PROSTOR Můžete zaparkovat Vaše auto přímo před vraty garáže, otevřít je a pohodlně vjet dovnitř. Sekční garážová vrata se otvírají vertikálně a nezabírají žádný prostor z příjezdové cesty, což je důležitou předností, obzvláště pak, je-li vjezd do garáže z rušné ulice. Garážová vrata můžete také instalovat ve velmi nízkých garážích s tím, že prostor v nadpraží potřebujete pouze deset centimetrů. Budete také mít více prostoru v garáži, takže můžete využít jejich vstupní prostor tak, jak chcete. INVESTICE DO BUDOUCNA Jestliže si koupíte sekční garážová vrata od firmy WIŚNIOWSKI, budete mít jistotu, že jste si koupili opravdu prvotřídní výrobek. Díky jejich dvojité ochranné vrstvě, která brání korozi je investice do vrat Wisniowski investicí opravdu dlouhodobou. Strukturované díly jsou vyráběny z galvanizované oceli (spojky a spojovací součástky), nebo pozinkované a práškově barvené (panely). lak vrstva zinku plech polyuretanová výplň plech + vrstva zinku + lak KOMFORT OBSLUHY Díky sekčním vratům bude vždy teplo ve Vaší zateplené garáži. Tloušťka ocelového panelu je 40 mm a jeho výplň tvoří bezfreonová polyuretanová pěna. Gumové těsnění po celém obvodu vrat garantuje nejlepší tepelnou izolaci. Bez jakékoli větší námahy můžete tato vrata snadno a pohodlně ručně otvírat. Vhodně vybraný system pružin a ložisek s plovoucími osami minimalizuje efekt tření, což garantuje pohodlí obsluhy. Sekční vrata Vzor: bez prolisů Barva: zlatý dub Různé tvary garážového otvoru při použití sekčních vrat 7

8 SEKČNÍ VRATA BEZPEČNOST TECHNICKÝ POPIS 5 Bezpečná vrata firmy WIŚNIOWSKI 1 Znak CE na sekčních garážových vratech označuje, že splňují požadavky evropské normy EN nabezpečnost provozu. Sekční vrata WIŚNIOWSKI jsou trvalé, bezpečné a komfortní při obsluze. Jsou vyrobené shodně se systémem ISO 9001 : 2000 a jeho normami Speciálně profilované panely (venkovní,vnitřní) znemožňují skřípnutí prstů v místě jejich spojení i v místech montáže závěsů a vstupních dveří. Zabezpečení při prasknutí lanka chrání před pádem křídla vrat při poškození tažného lanka. DODATKOVÁ VÝBAVA V závislosti na druhu montáže (vyplývá z různých výšek nadpraží)je možné různé provedení pružin a typy kolejnic. Minimální výška nadpraží [mm] Minimální výška nadpraží 200 [mm] [mm] 200 [mm] St skrutná pružina na konci horizontálního vedení dveří s dvojitou horizontální kolejnicí. Sp zkrutná pružina na přední straně nadpraží, vrata s dvojitou horizontální kolejnicí. 8

9 1 A A B B Zesílení v místě montáže závěsů pět vrstev plechu 3 Pevná konstrukce a náš jedinečný proces tvarování plechu, to je předpoklad skvěle vyrobených garážových vrat Fotobuňky Pojistka při přetížení Integrované zabezpečení umožňují zastavení vrat a jejich zpětný chod v případě, že se v dráze vrat nachází překážka. V situaci, kdy vrata najedou na překážku, přeruší jejich chod a následně vrata uvede ve zpětný chod. v případě prasknutí zkrutné pružiny aretuje vrata před jejich pádem a tím je maximálně zabezpečuje. Minimální výška nadpraží 220 [mm] Minimální výška nadpraží 400 [mm] 220 [mm] 400 [mm] N tažná pružina vrat s dvojitou horizontální kolejnicí. Sj zkrutná pružina montovaná zpředu v nadpraží vrat s jednoduchou horizontální kolejnicí. 9

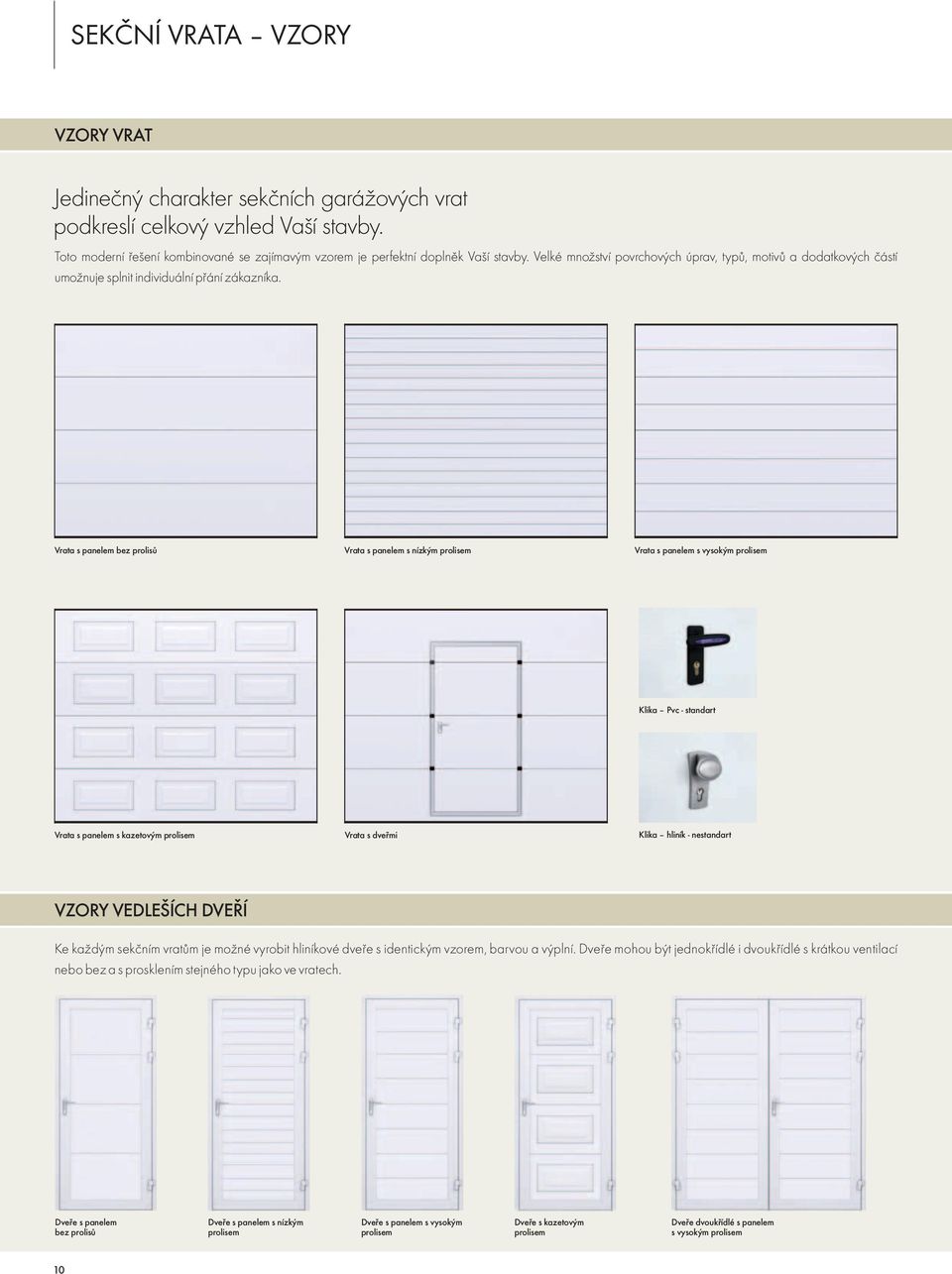

10 SEKČNÍ VRATA VZORY VZORY VRAT Jedinečný charakter sekčních garážových vrat podkreslí celkový vzhled Vaší stavby. Toto moderní řešení kombinované se zajímavým vzorem je perfektní doplněk Vaší stavby. Velké množství povrchových úprav, typů, motivů a dodatkových částí umožnuje splnit individuální přání zákazníka. Vrata s panelem bez prolisů Vrata s panelem s nízkým prolisem Vrata s panelem s vysokým prolisem Klika Pvc - standart Vrata s panelem s kazetovým prolisem Vrata s dveřmi Klika hliník - nestandart VZORY VEDLEŠÍCH DVEŘÍ Ke každým sekčním vratům je možné vyrobit hliníkové dveře s identickým vzorem, barvou a výplní. Dveře mohou být jednokřídlé i dvoukřídlé s krátkou ventilací nebo bezasprosklením stejného typu jako ve vratech. Dveře s panelem bez prolisů Dveře s panelem s nízkým prolisem Dveře s panelem s vysokým prolisem Dveře s kazetovým prolisem Dveře dvoukřídlé s panelem s vysokým prolisem 10

11 Příklady prosklení a motivů v Sekčních Vratech Vrata s okénkem (typ A 1) Vrata s okénkem (typ E 1) Vrata s proskleným hliníkovým panelem. Vrata s okénkem (motiv W4-1) Vrata s okénkem (motiv W6-1) PROSKLENÍ - TYPY A MOTIVY Typ A 1 Motiv W3 1 Typ C 1 Motiv W4 1 Typ E 1 Motiv W5 1 Typ O Motiv W6 1 11

12 SEKČNÍ VRATA BAREVNÉ PROVEDENÍ Sekční vrata kolor: barva oranžová Sekční garážová vrata mohou být vyrobena v jakékoli barvě ze vzorů palety 12

13 n 7036 Platinum grey 7037 Dusty grey 7031 Blue grey 7032 Pebble grey PŘÍKLADY BAREVNÉHO PROVEDENÍ Hnědá 8014 Povrch smoothgrain jemný Povrch smoothgrain jemný Povrch sandgrain pískový (hrubší) A Bílá 9016 Povrch woodgrain Povrch woodgrain Povrch woodgrain B Povrch woodgrain imituje přírodní povrch dřeva. Je možný v celé škále palety. Barva,,zlatý dub - věrně imituje přírodní vzhled tradičních dřevěných povrchů. Barva ořech - imituje klasický tmavý odstín barvy s letokruhy. A) Barva antracit barva, která se používá hlavně v budovách s jednoduchou architektonickou linií. B) Barva mahagon věrně imituje přírodní zabarvení dřeva. Dostupná je ve vzoru woodgrain black Traffic white Jet black 17 Traffic black White aluminium Cream Sepia brown 9018 Papyrus white 9007 Grey aluminium 9002 Grey white Sepia brown 8023 Chestnut brown 8015 Chestnut brown Copper brown 5013 Cobalt blue 5019 Capri blue 8 Grey blue 2 Ultramarine blue 1 Grenn blue 5024 Pastel blue 8007 Fawn brown L 7047 Telegrey Concrete grey 7013 Brown grey 0 Violet blue 7 Brillant blue 5012 Light blue 6004 Blue green 7008 Khaki grey 7002 Olive grey 6032 Signal green 7043 Traffic grey B 8000 Green brown 7042 Traffic grey A 7022 Umbra grey 6009 Fir green 6014 Yellow olive 6019 Pastel green 6025 Fern green 7012 Basalt grey 4004 Claret violet 4005 Blue lilac 4006 Traffic purple 4007 Purple violet 4008 Signal violet 3027 Raspberry red 3031 Orient red 4001 Red lilac 4002 Red violet 4003 Heather violet 3016 Coral red 3017 Rose 3018 Strawberry red 3020 Traffic red 3022 Salmon red 3011 Brown red 3 Ruby red 2011 Deep orange 2003 Pastel orange 1034 Pastel yellow 1024 Ochre yellow 1018 Zinc yellow 1013 Oyster white 5 Honey yellow 0 Green beige 3012 Beige red 4 Purple red 2012 Salmon orange 2004 Pure orange 1037 Sun yellow 1027 Curry 1019 Grey beige 1014 Ivory 6 Maize yellow 1 Beige CLASSIC 3013 Tomato red 5 Wine red 0 Flame red 2008 Bright red orange 2000 Yellow orange 1028 Melon yellow 1020 Olive yellow 1015 Light ivory 7 Daffodil yellow 2 Sand yellow 3014 Antique pink 7 Black red 1 Signal red 2009 Traffic orange 2001 Red orange 3015 Light pink 9 Oxide red 2 Carmine red 1032 Broom yellow 1021 Rape yellow 2010 Signal orange 1016 Sulfur yellow 1011 Brown beige 3 Signal yellow 2002 Vermilion 1033 Dahlia yellow 1023 Traffic yellow 1017 Saffron yellow 1012 Lemon yellow 4 Golden yellow 4010 Telemagenta 5 Signal blue 5018 Turquoise blue 7006 Beige grey 5023 Distant blue 7001 Silver grey 5011 Steel blue 6029 Mint green 6003 Olive green 6024 Traffic green 4 Black blue 6008 Brown green 6013 Reed green 6018 Yellow green 7005 Mouse grey 4009 Pastel violet 5017 Traffic blue 7000 Squrrel grey Gential blue 5022 Night blue 6028 Pine green Sapphire blue 6002 Leaf green 6022 Olive drab 6017 May green 5015 Sky blue 6007 Bottle green 6012 Black green 9 Azure blue 6027 Light green 6034 Paste 5021 Water blue Pale green 6001 Emerald green 6016 Turquoise green 5014 Pigeon blue 6006 Grey olive 6011 Reseda green 5020 Ocean blue 6020 Chrome green 6015 Black olive Garážová sekční vrata je možné dodat v celé škále palety Patina green Moss green 6010 Grass green V místech s plným slunečním svitem se nedoporučuje používat vrata v tmavých barvách. 13

14 VÝKLOPNÁ VRATA Výklopná vrata WIŚNIOWSKI jsou jedny nejoblíbenejsích a osvědčených vrat na trhu. 14

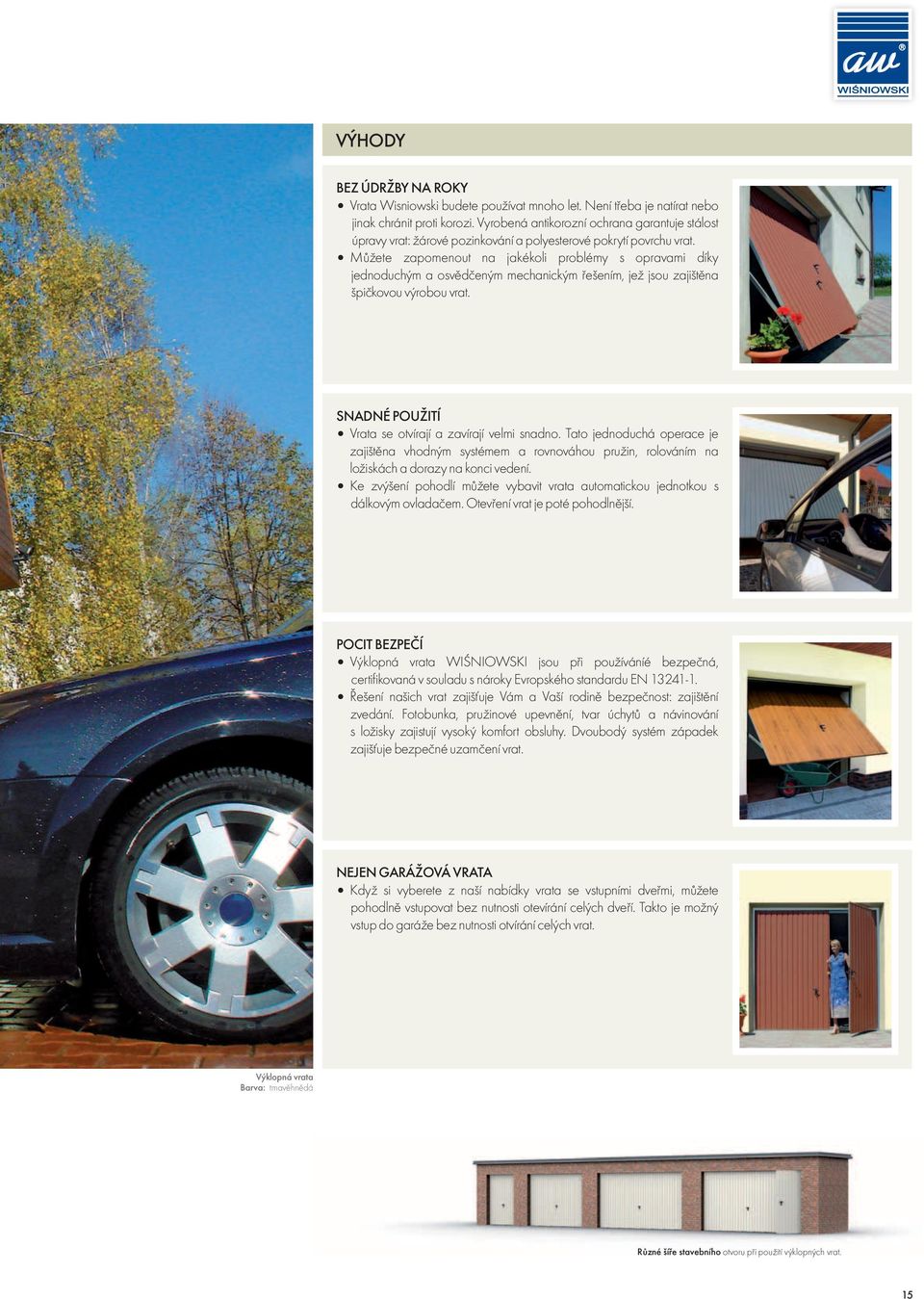

15 VÝHODY BEZ ÚDRŽBY NA ROKY Vrata Wisniowski budete používat mnoho let. Není třeba je natírat nebo jinak chránit proti korozi. Vyrobená antikorozní ochrana garantuje stálost úpravy vrat: žárové pozinkování a polyesterové pokrytí povrchu vrat. Můžete zapomenout na jakékoli problémy s opravami díky jednoduchým a osvědčeným mechanickým řešením, jež jsou zajištěna špičkovou výrobou vrat. SNADNÉ POUŽITÍ Vrata se otvírají a zavírají velmi snadno. Tato jednoduchá operace je zajištěna vhodným systémem a rovnováhou pružin, rolováním na ložiskách a dorazy na konci vedení. Ke zvýšení pohodlí můžete vybavit vrata automatickou jednotkou s dálkovým ovladačem. Otevření vrat je poté pohodlnější. POCIT BEZPEČÍ Výklopná vrata WIŚNIOWSKI jsou při používáníé bezpečná, certifikovaná v souladu s nároky Evropského standardu EN Řešení našich vrat zajišťuje Vám a Vaší rodině bezpečnost: zajištění zvedání. Fotobunka, pružinové upevnění, tvar úchytů a návinování s ložisky zajistují vysoký komfort obsluhy. Dvoubodý systém západek zajišťuje bezpečné uzamčení vrat. NEJEN GARÁŽOVÁ VRATA Když si vyberete z naší nabídky vrata se vstupními dveřmi, můžete pohodlně vstupovat bez nutnosti otevírání celých dveří. Takto je možný vstup do garáže bez nutnosti otvírání celých vrat. Výklopná vrata Barva: tmavěhnědá Různé šíře stavebního otvoru při použití výklopných vrat. 15

16 VÝKLOPNÁ VRATA - BEZPEČNOST TECHNICKÝ POPIS 2 Jakost potvrzená certifikátem K tomu, aby byl zajištěn kompletní systém bezpečnosti při výrobním procesu výklopných vrat WIŚNIOWSKI je potřeba permanentní kontrola. 5 Výroba je provedena v souladu s ISO 9001 kvalitním výrobním systémem. Vrata splňují veškeré požadavky 1 1 Speciálně provedená tažná pružina vyrovnává (vyvažuje) váhu křídla vrat a je pokryta ochrannými pouzdry proti skřípnutí prstů. 1 2 Kolečka s ložisky zajišťují tichou manipulaci na dlouhou dobu. JEDNODUCHÁ A MASIVNÍ KONSTRUKCE JE URČUJÍCÍM PRVKEM POPULARITY VÝKLOPNÝCH GARÁŽOVÝCH VRAT Praktické a levné doplňky: vstupní dveře, krátká ventilace,zateplení nebo prosklení (prosklení vertikálně nebo horizontálně) zvyšují funkčnost výklopných vrat. 16

17 Plášť vrat Je vyroben z ocelového plechu, trapéz T-10, který zajišťuje pevnost vrat. 3 4 Panele PVC Polystyren [mm] Ocelový plech Dvoubodové zamykání vrat. chrání vrata oproti otevření neoprávněnou osobou. Zateplená vrata mohou být objednána za účelem zlepšení izolace zateplené garáže. Zarážka otevírání dveří používá se při průchodu vraty, kontroluje pohyb křídla vrat a preventivně chrání vrata před přílišným otevřením. 17

18 VÝKLOPNÁ VRATA VZORY A BARVY Výklopná brána barva: šedá Klasické vyplnění vrat trapézovým plechem T 10 je vždy moderním řešením. 18

19 VZORY VRAT Architektonický vzhled Vaší stavby odlišíte od ostatních díky výklopným garážovým vratům. Dostupná je široká škála nabídek dle přání našich zákazníků. Výklopná vrata s výplní trapézovým plechem T-10 svislé provedení. Výklopná vrata s výplní trapézovým plechem T-10 svislé provedení, včetně vstupních dveří s prosklením ve vodorovném provedení. Výklopná vrata s výplní trapézovým plechem T-10,s prosklením svislým a krátkou ventilací. Výklopná vrata s trapézovým plechem T-10, provedení skosené SV. Výklopná vrata s výplní trapézovým plechem T-10 vodorovné provedení. Ocelové vstupní dveře s výplní trapézovým plechem T-10 svislé provedení. Ocelové vstupní dveře je možné vyrobit ve stejném provedení jako výklopná vrata (uložení výplně:vodorovné,svislé,skos ené)také ve stejném barevném provedení.provedení prosklení nebo ventilace je stejného typu jako u výklopných vrat. BAREVNÉ PROVEDENÍ Standardní barvy výklopných garážových vrat Barvy v podobě dřeva. Bílá, 9016 Šedá, 7016 Olivově zelená, BTX 4702 Tmavě hnědá, 8017 Hnědá, 8014 Cihlově-červená, BTX 2702 Stříbrná, 9006 Bordó, BTX 2701 Zlatý dub Ořech Vrata ve velmi tmavém provedení se nedoporučují na místa nacházející se v plném slunečním záření. Barvy a lesk v těchto odstínech mohou pak vykazovat na materiálu drobné nepřesnosti. 19

20 POHONY PRO SEKČNÍ A VÝKLOPNÁ GARÁŽOVÁ VRATA Podle svých potřeb můžete ovládat pohon dálkovým ovladačem WIŚNIOWSKI nebo Vaším mobilním telefonem 20

21 VÝHODY KOMFORT OBSLUHY Do Vaší garáže můžete vjet naprosto pohodlně jak ve dne, tak v noci, za každého počasí.díky dálkově ovládaným vratům nepotřebujete vůbec vystoupit z Vašeho vozu. Vrata je možné otevřít stiskem jednoho tlačítka.ovladač s variabilním kódem zajišťuje absolutní ochranu před neoprávněným otevřením Vašich garážových vrat. Pro větší komfort doporučujeme záložní zdroj zabezpečující otvírání vrat při výpadku elektrického proudu. BEZPEČNOST, KTEROU POTŘEBUJETE Je li zaznamenána nějaká překážka, či přetížení vrat při jejich otvírání, speciální ochranný prvek je zastaví a poté vrata couvnou zpět.pro vyšší bezpečnost obsluhy dveří je možné si přiobjednat fotobuňku, která zajišťuje zastavení dveří a jejich zpětný chod do pozice, v níž žádný překážející předmět zaznamenán nebyl. Při používání ovladače je každý jeden originální, existuje 268 miliónu různých kombinací kódu.k nastavení té same kombinace může dojít nejdříve za osmnáct dalších let. JEDEN OVLADAČ VÍCE MOŽNOSTÍ Jeden ovladač je schopen ovládat jak garážová vrata, tak vstupní bránu oplocení. Díky tomu můžete vjet přímo do Vaší garáže naprosto bezpečně i z velmi rušné ulice, aniž byste se přitom museli zastavit. Jestliže se rozhodnete pro instalaci oplocení se vstupní bránou s pohonem Wisniowski ve stejnou dobu jako instalujete svá garážová vrata, zaručíme Vám, že můžete obojí ovládat jedním a tím samým ovladačem. Nabízíme jak dvoukanálový, tak čtyřkanálový ovladač. Čtyřkanálový ovladač umožnuje naprogramovat obsluhu až čtyř vrat, či bran. FUNKČNOST V KAŽDÉ SITUACI Výpadek proudu není žádný problem. Automatický pohon OPTIMUM je vybaven rozblokováním,které umožňuje ruční obsluhu vrat. Pro případ, že garáž nemá žádný jiný vchod, je možné k pohonu objednat uzamykatelné rozblokování pohonu z exteriéru. 21

22 POHONY OPTIMUM Pohony OPTIMUM jsou zkonstruovány Vám přesně na míru. V závislosti na velikosti povrchu vrat jsou dodávány čtyři druhy pohonů vrat sekčních a výklopných:optimum 600,800,1 a Eko.Každý s pohonů je kompatibilní s jinými zařízeními. Tím stejným ovladačem je možné obshluhovat vrata garážová i pohony bran v oplocení. 22

23 Čtyři verze pohonů OPTIMUM OPTIMUM 600, 800, 1 OPTIMUM Eko Kódovací zámek Kódovací zámek ovládání se provádí za pomocí osobního zadaného kódu. Zámek je možné montovat z interieru i exterieru vrat Dvoukanálový ovladač Pohon je dodáván s řídící jednotkou: $ dvěma dvoukanálovými ovladači $ diodovým osvětlením $ pojezdovou ozubenou kolejnicí(možnost výběru v závislosti na výšce vrat) $ rozblokování pohonu z interieru Dodatková výbava pro pohony Optimum 600, 800, 1: $ dálkový dvoukanálový nebo čtyřkanálový ovladač $ komplet fotobuněk dva druhy (NICE BT,ZOOM 180) $ záložní zdroj umožňuje provoz vrat při výpadku hlavního napájení $ signalizátor otevření vstupních dveří v případě instalace vstupních dveří $ kódovací zámek $ uzamykatelné rozblokování pohonu z exterieru v případě,že není jiný vchod do garáže $ automatické zamykání system zamykání vrat spolupracující se všemi druhy pohonů Optimum.V momentě zavření vrat se automaticky uzamknou.toto zamykání zlepšuje bezpečnost a komfort obsluhy. $ systém ovládání GSM možné dodat s pohonem, umožňuje ovládání vrat mobilním telefonem. Pohon je dodáván s řídící jednotkou: $ jedním dvoukanálovým ovladačem, $ diodovým osvětlením $ spojezdovou ozubenou kolejnicí(komplet s pohonem) $ rozblokování pohonu z interieru Dodatková výbava pro pohony Optimum Eko: $ dálkový dvoukanálový $ čtyřkanálový ovladač $ komplet fotobuněk dva druhy (NICE BT,ZOOM 180) $ záložní zdroj umožňuje provoz vrat při výpadku hlavního napájení $ uzamykatelné rozblokování pohonu z exterieru v případě,že není jiný vchod do garáže $ záložní zdroj umožňuje provoz vrat při výpadku hlavního napájení. Při použití jednoho ovladače je možné ovládat dvoje vrata(garážová,vjezdová). Čtyřkanálový ovladač. Při použití jednoho ovladače je možné ovládat čtyři různá vrata(garážová,vjezdová) Rozblokování z exteriéru Záložní zdroj umožňuje provoz vrat při výpadku hlavního napájení.záložní napájení je z akumulátoru 24V. Řídící jednotka dodávaná v pohonech OPTIMUM 600,800,1 a OPTIMUM EKO. Vlastosti řídící jednotky: $ plynulý rozjezd a zastavení prodlužují životnost vrat $ ovladače s měnícím se dynamickým kódem $ ovládání tlačítkem $ automatické zamykání $ rychlé zastavení vrat při narušení fotobariéry $ zabezpečení proti přetížení $ diodové signalizační světlo - slouží jako upozornění při provozu vrat,dále jako dplňkové osvětlení garáže. V garáži bez druhého vchodu je nutností k pohonu namontovat zámek v plášti vrat umožňující rozblokování pohonu z exteriéru a následné ruční ovládání vrat. Komplet fotobuněk NICE (BT) ZOOM 180 Optická bariéra zabezpečující vrata před zavřením, jestliže je v dráze vrat překážka. Dodávají se dva typy: NICE BT, ZOOM

24 ROLOVACÍ GARÁŽOVÁ VRATA Rolovací garážová vrata WIŚNIOWSKI jsou jedinečnou kombinací komfortu, trvanlivosti, spolehlivosti a vkusného vzledu. 24

25 VÝHODY KOMFORT JAKO STANDARD Všechny typy rolovacích garážových vrat WIŚNIOWSKI jsou standardně dodávány s pohonem. Otevírání a zavírání vrat dálkovým ovladačem Vám poskytuje komfort obsluhy za jakéhokoli počasí. Rolovací garážová vrata jsou vyrobena precizně v našem provoze se speciálním důrazem na každičký detail. Kontrola naší kvality je zárukou výrobku na výjimečné estetické úrovni. ZÍSKÁTE DOSTATEČNÝ PROSTOR Ušetříte prostor nejen v garáži, ale také na příjezdové cestě. Plášť vrat je natočen na hřídeli ve skříňce,umístěné pod stropem. Svislá plocha vrat umožňuje autu aby zaparkovalo přímo před nebo za dveřmi. Toto je vhodné řešení pro malé garáže či krátké příjezdové cesty. BEZPEČNOST PŘEDEVŠÍM Nemůžete předvídat vše, co se děje při otevírání vrat. Bezpečnost této operace je ale zajištěna: fotobuňkou, bezpečnostní brzdou a optickou bezpečnostní lištou díky těmto mechanismům je otevírání vrat opravdu bezpečné. Což je doloženo známkou CE. Další ochranný prvek je pádová brzda zamezující nekontrolovatelnému pádu pláště vrat. GARÁŽOVÁ VRATA JSOU TVOU VIZITKOU Nemusíte investovat do jakýchkoli ochranných prostředků proti korozi. Všechny materiály jsou vyrobeny z hliníku, který zaručuje spolehlivost a kvalitu na dlouhou dobu. V případě, že požadujete více světla ve tmavém interiéru, můžeme do pláště vrat instalovat také prosklené profily. V tomto případě ušetříte nejen energii, ale i vzhled Vašich vrat bude atraktivní. Rolovací garážová vrata Barva: tmavěhnědá Různé tvary stavebních otvorů pro montáž rolovacích vrat. 25

26 ROLOVACÍ GARÁŽOVÁ VRATA BEZPEČNOST TECHNICKÝ POPIS Pohon vrat ve standartním provedení Garážová vrata vybavená pohonem zaručují pohodlnou manipulaci. Rolovací garážová vrata jsou jediná vrata, jejichž součástí je elektrický pohon ve standartním provedení. Ovládání vrat je zajištěno pomocí vnitřního a vnějšího vypínače nebo dálkovým ovládáním. V případě výpadku pohonu je možné manuální otevření vrat použitím kliky Bezpečností zámek proti krádeži Na vratech BR-77 je ochrana proti vyzvednutí závěsu namontována zvenku. Bezpečnost použití Je zajištěna fotobuňkou, nebo optickou bezpečnostní lištou. V případě, že je zaznamenána jakákoli překážka, vrata se zastaví a spustí zpětný chod. FUNKČNOST A ÚSPORA PROSTORU V GARÁŽI V případě montáže rolovacích vrat je možné využít prostor pod stropem přesně tak, jak si představujete: instalací osvětlení, zavěšěním lyží, kajaku,nebo rybářských prutů. Vhodné prosvětlení vnitřního prostoru garáže bez oken a úspora energie může být docíleno instalací prosklených profilů do vrat. Dolní těsnění vrat, kartáčové těsnění ve vodících kolejnicích a těsnění v nadpraží garantují výbornou tepelnou izolaci garáže. 26

27 [mm] 19 [mm] [mm] 25 [mm] 4 5 Profil AW 77 Profil AW Dva různé profily Kotvení profilů zajišťují vzdálenost mezi profily během navíjení vratového pláště. Důsledkem toho je otvírání vrat tiché a životnost panelu je významně prodloužená. (A) (B) Havarijní otevírání vrat zevnitř v případě výpadku pohonu je možné otevřít vrata manuálně pomocí kliky na vratech. A) BR-77s, a ve vratech B) BR-77 EaBR-E Bezpečnostní otevírání vrat z exteriéru používá se v případě, že garáž nemá žádný další vchod NABÍDKA PŘIZPŮSOBENÁ VAŠIM POTŘEBÁM Rozdílné druhy rolovacích garážových vrat jsou závislé na podmínkách instalace. Rolovací garážová vrata BR-77 s Rolovací garážová vrata BR-77 E Rolovací garážová vrata BR- E Vrata vybavená ochranným boxem (skříňkou) pro plášť vrat, jenž se navíjí na hřídel vrat. Vrata vybavená krytem pro plášť vrat, jenž se navíjí na hřídel. Vrata vybavená krytem pro plášť vrat, jenž se navíjí na hřídel. 27

28 ROLOVACÍ GARÁŽOVÁ VRATA VZORY A BARVY rolovací garážová vrata barva: tmavě hnědá Tvar a rozměr vrat určují jejich konečnou podobu. Tyto parametry si sami zvolíte dle Vašich požadavků. 28

29 VZORY VRAT Elegance a styl zajistí garážová rolovací vrata. Plášť vrat je možné vyrobit ve dvou profilech výšky a verzi s prosklením nebo bez. Hliníkové dveře mohou být dodány k rolovacím garážovým vratům v tom samém designu, barvě a se stejnou výplní. Dveře jsou též dostupné s prosklením stejného typu jako v garážových vratech. Vrata s profilem AW 77 Vrata s profilem AW 77 (prosklení) Dveře s profilem AW 77 Vrata s profilem AW Vrata s profilem AW (prosklení) Dveře s profilem AW Hliníkové dveře mohou být dodány k rolovacím garážovým vratům v tom samém designu, barvě a se stejnou výplní. Dveře jsou též dostupné s prosklením stejného typu jako v garážových vratech. BAREVNÉ PROVEDENÍ Standardní barvy vrat s profilem AW Standardní barvy vrat s profilem AW 77 Barvy podobné dřevu Modrá, 5010 Světle modrá, 5012 Světle modrá, 5012 Šedá, 7040 Zlatý dub Šedá, 7012 Tmavěhnědá, 8019 Světlenědá, RAl 8014 Tmavěhnědá, 8019 Tmavý dub Stříbrná, 9006 Bílá, 9010 Bílá, 9010 Vrata ve velmi tmavém provedení se nedoporučují na místa nacházející se v plném slunečním záření. Barvy a lesk v těchto odstínech mohou pak vykazovat na materiálu drobné nepřesnosti. 29

30 DVOUKŘÍDLÁ GARÁŽOVÁ VRATA Dvoukřídlá garážová vrata WIŚNIOWSKI jednoduché řešení vstupu do garáže 30

31 VÝHODY BEZPEČNOST Moderní strukturovaný vzhled a osvědčená výrobní technologie zaručují bezpečnost při používání vrat. Rám a konstrukce křídla jsou vyrobeny z pozinkovaných profilů. Vrata jsou doplněna mnohými přídavnými mechanismy, jež zajišťují bezpečnost jejich používání:ochrana před nadměrným otevřením křídla vrat, zarážka proti nekontrolovatelnému zavření křídla vrat,dvoubodové zamykání křídla vrat,ochrana pantů proti vysazení. VÝROBA DLE VAŠEHO PŘÁNÍ V našich možnostech je vyrobit vrata tohoto typu v jakékoli velikosti, omezené pouze technickými parametry. Vrata jsou dostupná v těchto verzích: jednokřídlá nebo dvoukřídlá, s možností prosklení, symetrická nebo nesymetrická. V případě velkých dvoukřídlých vrat je vhodné zabudovat do křídla i doplňující průchodové dveře, což usnadní častý vstup do garáže. EXTRA PROSTOR VE VAŠÍ GARÁŽI V případě, že si zvolíte jedno, nebo dvoukřídlá vrata, budete moci využít maximálního prostoru Vaší garáže.montáž dvoukřídlých vrat nevyžaduje žádný prostor uvnitř garáže. Velký výběr rozměrů přímo na míru umožňuje vrata namontovat prakticky k jakémukoli typu garáže, ovšem s ohledem na dostatečný prostor příjezdové cesty. Tento typ garážových vrat se obzvláště hodí ke starším garážím, které renovujete a kterým chcete dát novější, modernější vzhled. KOMPLETNÍ VÝBAVA Stejně tak, jako ostatní typy garážových vrat WIŚNIOWSKI jsou i křídlová garážová vrata vybavena všemi potřebnými element pro zajištění Vaší bezpečnosti při manipulaci a bezpečnosti garáže celkově. Vrata jsou doplněna kompletním příslušenstvím, které je potřeba ke standardnímu provedení montáže. dvoukřídlá garážová barva: zlatý dub Ruzné sírky otvoru pro dvoukrídlá vrata 31

32 KŘÍDLOVÁ GARÁŽOVÁ VRATA ZABEZPEČENÍ 4 6 TECHNICKÝ POPIS 2 Záruka nízké ceny 1 Dvoukřídlá garážová vrata jsou tradiční garážová vrata dodávaná od firmy WIŚNIOWSKI. Aplikace jednoduchých ochranných prvků zajištuje nízkou cenu a bezpečnou manipulaci Zabezpečení pantů Zabezpečuje před eventuálním vysazením křídla Zarážka otevření Kontroluje vrata křídel proti přílišnému otevření. JEDNODUCHÁ KONSTRUKCE ZARUČUJE JEDNODUCHOU INSTALACI Křídlová vrata jsou nabízena v široké škále velikostí a jejich konstrukce zajišťuje to nejlevnější řešení. Používají se pro garážová vrata, dílny atd. 32

33 Rýgle samozamykací Jsou instalovány na čtyřech bodech (na vrchní a spodní části) a chrání dveře před otevřením jinou, neoprávněnou osobou Panely PVC Pěnový polystyren [mm] Ocelový plech Zarážka zavření Chrání otevřená vrata před nechtěnným zavřením. Šroubové spoje Zaručují stálost celé konstrukce, která je vyrobena z galvanizované oceli. Vrata zateplená Mohou být použita v tepelně izolovaných garážích 33

34 KŘÍDLOVÁ GARÁŽOVÁ VRATA VZORY A BARVY křídlová vrata barva: zlatý dub Důkladně vybraná barva podobná dřevu zvýší útulný vzhled Vašeho domu. 34

35 VZORY VRAT U křídlových garážových vrat je zajištěna maximální funkčnost. Praktický design výrobní technologie a záruka kvality zajišťuje opravdu stoprocentní spokojenost po koupi našich vrat. Dostupné varianty vrat: jedno, nebo dvoukřídlá garážová vrata. Dvoukřídlá garážová vrata vyplněná plechem T-10,vodorovná výplň, se symetrickým podílem křídel. Jednokřídlá garážová vrata s výplní plechem T-10,vodorovná výplň. Jednokřídlá garážová vrata s výplní plechem T-10,vodorovná výplň, vrata se vstupními dveřmi a svislým prosklením. Ocelové dveře mohou být dodány v naprosto stejném designu, barvě a se stejnou výplní jako garážová vrata. Prrovedení je možné s krátkou ventilací nebo prosklením stejného typu jako vrata. Dvoukřídlá garážová vrata s výplní plechem T-10,vodorovná výplň, vrata s vodorovným prosklením a krátkou ventilací. Dvoukřídlá garážová vrata s výplní plechem T 10,svislá výplň. Ocelové dveře s výplní plechem T-10,vodorovná výplň BAREVNÉ PROVEDENÍ Standardní vzory barev pro křídlová garážová vrata. Vzory podobné dřevu Bílá, 9016 Šedá, 7016 Olivová, BTX 4702 Tmavěhnědá, 8017 Světlenědá, 8014 Cihlová, BTX 2702 Stříbrná, 9006 Vínová, BTX 2701 Zlatý dub Ořech Vrata ve velmi tmavém provedení se nedoporučují na místa nacházející se v plném slunečním záření. Barvy a lesk v těchto odstínech mohou pak vykazovat na materiálu drobné nepřesnosti. 35

36 VSTUPNÍ DVERE Vstupní dvere WIŚNIOWSKI jednoduché řešení vstupu do garáže. 36

37 VÝHODY HLINÍKOVÉ DVEŘE Hliníkové vstupní dveře WIŚNIOWSKI jsou na objednávku k dostání ve stejně širokém výběru a designu jako garážová sekční, či rolovací vrata. V závislosti na požadavcích na tepelnou izolaci je možná konstrukce dveří z profilů s přerušeným tepelným mostem(teplý),nebo bez přerušení (studený profil). V nabídce doplňků je např. bezpečnostní zámek třídy C,tříbodový typ zamykání s ochranou proti vysazení křídla nepovolanými osobami. OCELOVÉ DVEŘE Vstupní ocelové dveře WIŚNIOWSKI jsou k dostání v tom samém provedení, barvě, se stejnou výplní jako výklopná a dvoukřídlá garážová vrata. Jejich provedení je se stejnou antikorozní úpravou jako garážová vrata.to Vám zvýší pocit dokonalé souhry a zajistí Vám dlouhodobé bezproblémové užívání. Ocelové dveře WIŚNIOWSKI jsou určeny hlavně jako doplněk ke garážovým vratům (jako přídavný vchod), ke sklepením, k užitkovým místnostem, dílnám atd. Mohou být používány jako interiérové i exteriérové dveře. V závislosti na požadavcích na tepelnou izolaci je možné dveře vyrobit zateplené, nezateplené,ve verzi s prosklením nebo krátkou ventilací. hliníkové dveře barva: zlatý dub 37

38 INFORMAČNÍ A OVLÁDACÍ SYSTÉM WIŚNIOWSKI Inovační řešení WIŚNIOWSKI umožňuje vše přizpůsobit podle Vašich potřeb 38

39 VÝHODY KOMFORT A VÝHODY Z každého místa na světě,kde je dostupná mobilní síť můžete otvírat a zamykat Vaše vrata.nepotřebujete být v blízkosti vrat,ani nosit dálkový ovladač.vystačí mobilní telefon.takové řešení ovládání vrat je vhodné zejména v nestandardních situacích. ŠIROKÉ POUŽITÍ Informační a ovládací system WIŚNIOWSKI je možné namontovat v jakémkoli objektu(privátním i průmyslovém). Toto ovládání je možné namontovat do automatických vrat jakéhokoli producenta. Informačním a ovládacím systémem WIŚNIOWSKI je možné ovládat nejen garážová vrata,ale take vjezdová vrata,branku,okenní rolety,ale také otopný systém objektu. Vjezdová brána Branka Rolety Garážová vrata BUĎTE INFORMOVÁNI Díky informačnímu a ovládacímu system WIŚNIOWSKI můžete dostávat veškeré informace ve formě krátkých textových zpráv (SMS): stav otevření / zavření vrat, informace o násilném otevření vrat třetí osobou, informace o otevření řídící jednotky, výpadek síťového napájení, stav dostupných jednotek na SIM kartě. (1) - funce jsou rúzné podle druhu pohonu JEDNODUCHÁ OBSLUHA Vložení uživatelů zapsání telefoních čísel z kterých je možné system ovládat je velice snadné. Stačí k systému připojit počítač s nainstalovaným programem,nebo poslat SMS poskytovateli služby. 39

40 GALERIE garážová vrata sekční barva: zlatý dub kazetová výplň garážová vrata sekční barva: světle zelená nízký prolis 40

41 garážová vrata sekční barva: bílá kazetová výplň garážová vrata sekční barva: bílá bez prolisů 41

42 GALERIE garážová vrata sekční barva: zlatý dub vysoký prolis garážová vrata sekční barva: oranžová nízký prolis 42

43 garážová vrata sekční barva: bílá nízký prolis garážová vrata sekční barva:antracit nízký prolis 43

44 GALERIE garážová vrata výklopná barva: hnědá garážová vrata výklopná(řadové garáže) barva: bílá 44

45 garážová vrata rolovací barva: bílá profil AW 77 garážová vrata rolovací barva: tmavěhnědá profil AW 45
