1 ZX1.2 Rozváděče vysokého napětí izolované plynem

2 ZX1.2 Podrobnosti viditelné na první pohled. Kovově krytý, plynotěsný Konstrukce Jeden systém přípojnic Skříně z nerezové oceli svařované laserem Modulární konstrukce Skříně spojené zásuvkovými přípojnicovými konektory, bez zásahu do plynového systému SF 6 Odlehčení tlaku volitelně pro jednotlivá pole nebo kanály Horní zakončení kabelů 1250 mm Systém kabelových zástrček s vnitřním kuželem velikosti 2 nebo 3 Izolovaný plynem SF 6 Prostor přípojnic je hermeticky uzavřený tlakový systém Prostor vypínače je hermeticky uzavřený tlakový systém 12 až 38,5 kv, až do 2500 A a 31,5 ka Výhody Maximální bezpečnost Funkční prostory odděleny přepážkami Kryty chrání proti přístupu k nebezpečným částem Vysokonapěťové části naprosto nezávislé na vlivech prostředí Bez vlivu na dielektrickou pevnost a proto nezávislé na nadmořské výšce Minimální požadavky na prostor Minimální rozměry rozváděče díky izolaci SF 6 Až 70% úspory stavební plochy v porovnání s klasickou konstrukcí rozváděčů Hospodárnost Maximální dostupnost pro obsluhu Nejdelší životnost zařízení pro nezávislost na prostředí Minimální požadavky na údržbu, což představuje velké úspory provozních nákladů Delší životnost než u jiných druhů rozváděčů, což vede k úsporám případných nových investic Úspory v zastavěné ploše a objemu snižují celkové investiční a provozní náklady 2

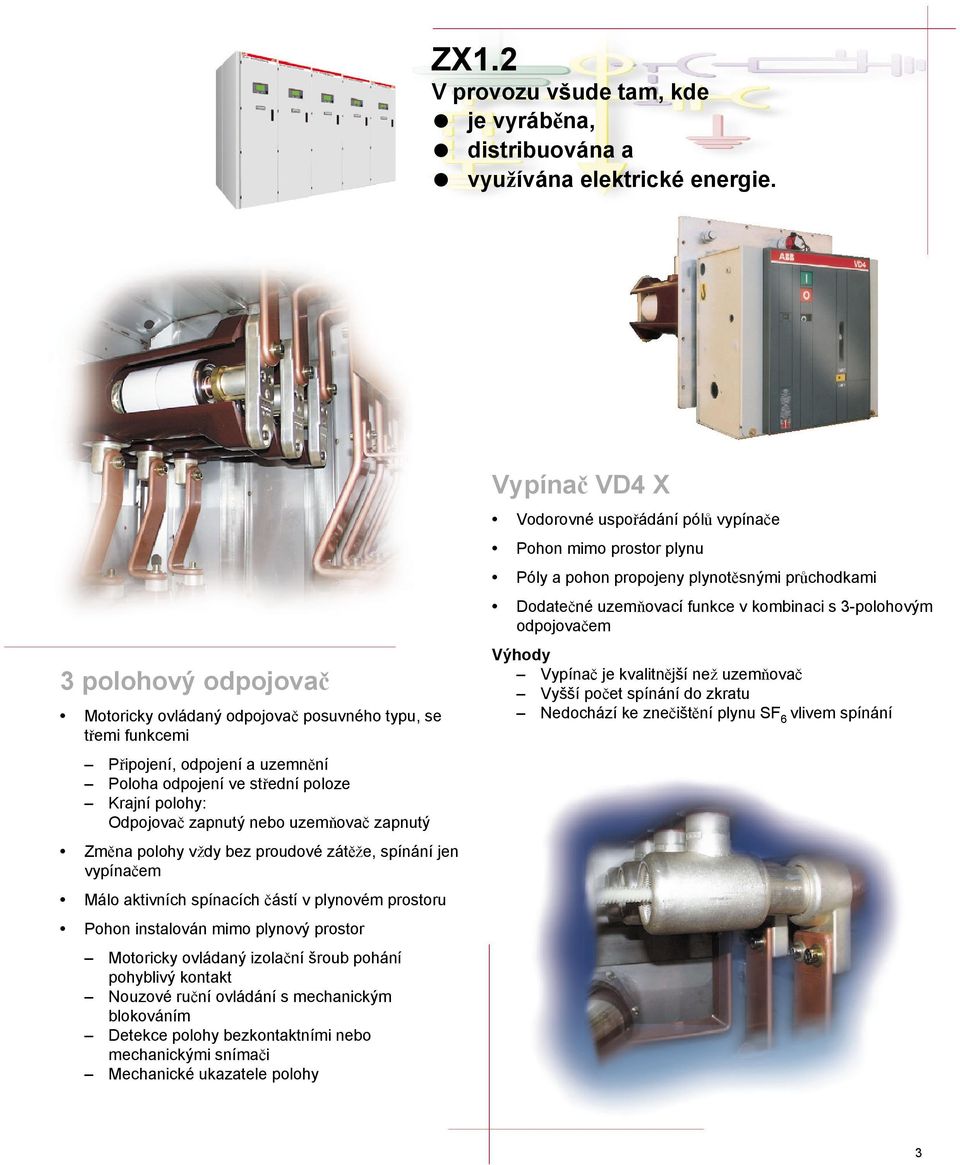

3 ZX1.2 V provozu všude tam, kde je vyráběna, distribuována a využívána elektrické energie. 3 polohový odpojovač Motoricky ovládaný odpojovač posuvného typu, se třemi funkcemi Připojení, odpojení a uzemnění Poloha odpojení ve střední poloze Krajní polohy: Odpojovač zapnutý nebo uzemňovač zapnutý Změna polohy vždy bez proudové zátěže, spínání jen vypínačem Málo aktivních spínacích částí v plynovém prostoru Pohon instalován mimo plynový prostor Motoricky ovládaný izolační šroub pohání pohyblivý kontakt Nouzové ruční ovládání s mechanickým blokováním Detekce polohy bezkontaktními nebo mechanickými snímači Mechanické ukazatele polohy Vypínač VD4 X Vodorovné uspořádání pólů vypínače Pohon mimo prostor plynu Póly a pohon propojeny plynotěsnými průchodkami Dodatečné uzemňovací funkce v kombinaci s 3-polohovým odpojovačem Výhody Vypínač je kvalitnější než uzemňovač Vyšší počet spínání do zkratu Nedochází ke znečištění plynu SF 6 vlivem spínání 3

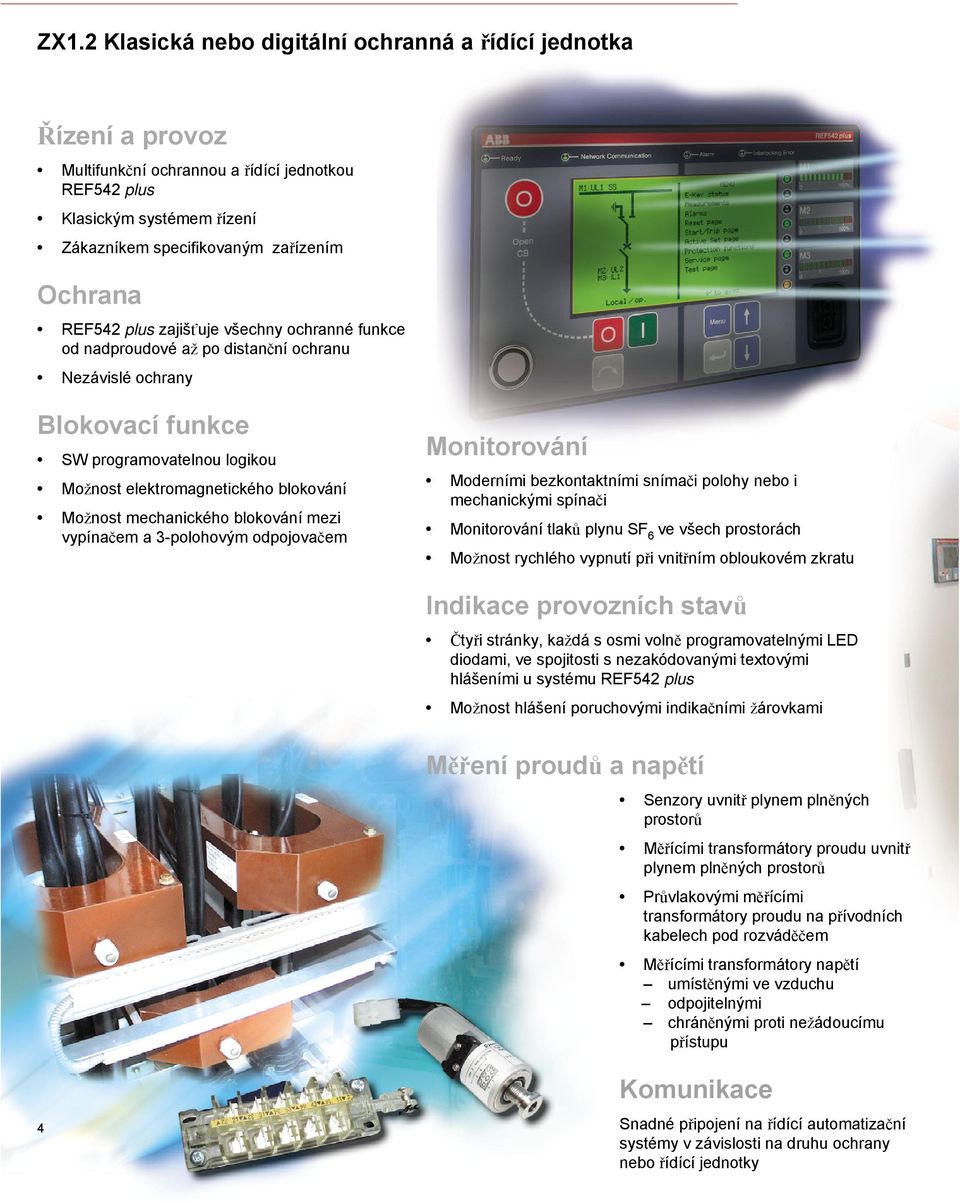

4 ZX1.2 Klasická nebo digitální ochranná a řídící jednotka Řízení a provoz Multifunkční ochrannou a řídící jednotkou REF542 plus Klasickým systémem řízení Zákazníkem specifikovaným zařízením Ochrana REF542 plus zajišťuje všechny ochranné funkce od nadproudové až po distanční ochranu Nezávislé ochrany Blokovací funkce SW programovatelnou logikou Možnost elektromagnetického blokování Možnost mechanického blokování mezi vypínačem a 3-polohovým odpojovačem Monitorování Moderními bezkontaktními snímači polohy nebo i mechanickými spínači Monitorování tlaků plynu SF 6 ve všech prostorách Možnost rychlého vypnutí při vnitřním obloukovém zkratu Indikace provozních stavů Čtyři stránky, každá s osmi volně programovatelnými LED diodami, ve spojitosti s nezakódovanými textovými hlášeními u systému REF542 plus Možnost hlášení poruchovými indikačními žárovkami Měření proudů a napětí Senzory uvnitř plynem plněných prostorů Měřícími transformátory proudu uvnitř plynem plněných prostorů Průvlakovými měřícími transformátory proudu na přívodních kabelech pod rozváděčem Měřícími transformátory napětí umístěnými ve vzduchu odpojitelnými chráněnými proti nežádoucímu přístupu 4 Komunikace Snadné připojení na řídící automatizační systémy v závislosti na druhu ochrany nebo řídící jednotky

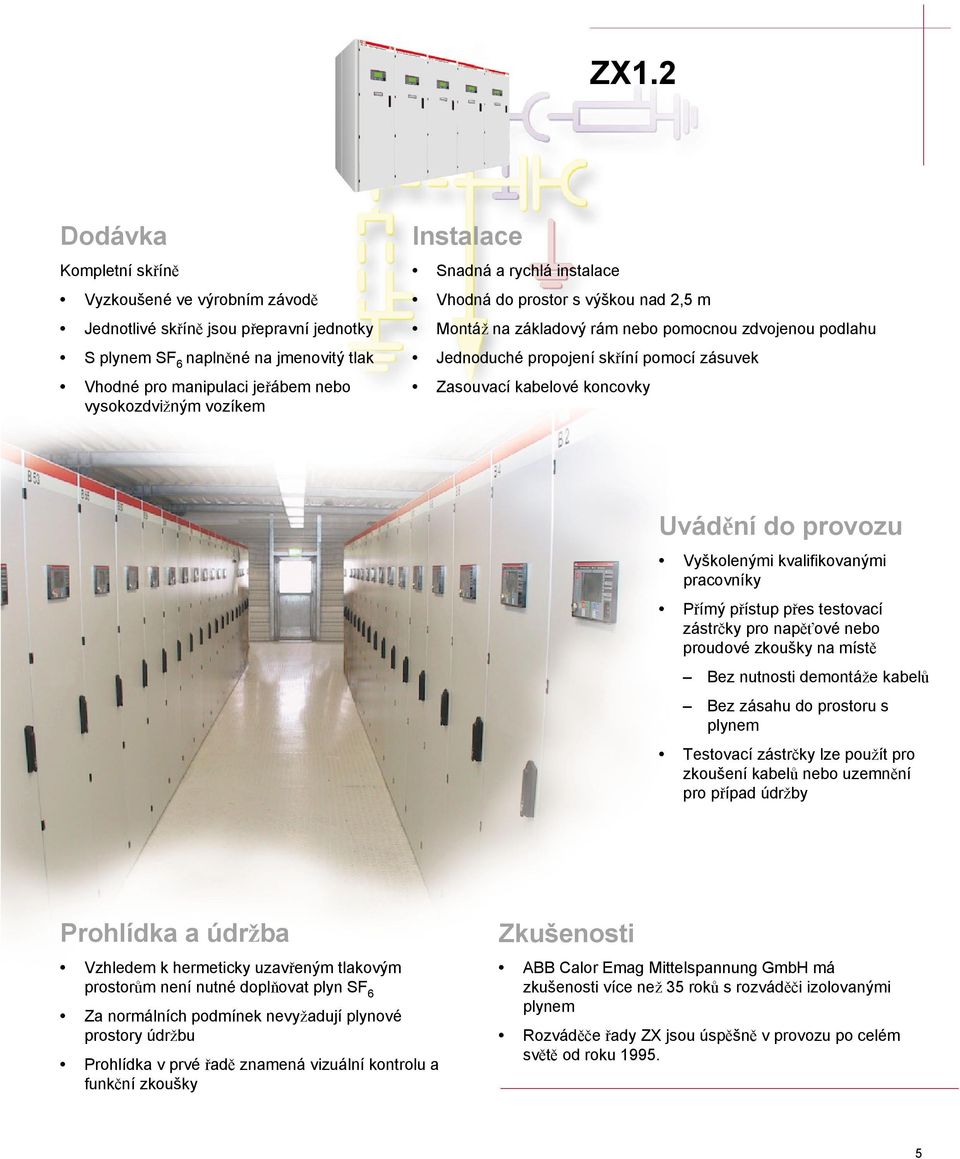

5 ZX1.2 Dodávka Kompletní skříně Vyzkoušené ve výrobním závodě Jednotlivé skříně jsou přepravní jednotky S plynem SF 6 naplněné na jmenovitý tlak Vhodné pro manipulaci jeřábem nebo vysokozdvižným vozíkem Instalace Snadná a rychlá instalace Vhodná do prostor s výškou nad 2,5 m Montáž na základový rám nebo pomocnou zdvojenou podlahu Jednoduché propojení skříní pomocí zásuvek Zasouvací kabelové koncovky Uvádění do provozu Vyškolenými kvalifikovanými pracovníky Přímý přístup přes testovací zástrčky pro napěťové nebo proudové zkoušky na místě Bez nutnosti demontáže kabelů Bez zásahu do prostoru s plynem Testovací zástrčky lze použít pro zkoušení kabelů nebo uzemnění pro případ údržby Prohlídka a údržba Vzhledem k hermeticky uzavřeným tlakovým prostorům není nutné doplňovat plyn SF 6 Za normálních podmínek nevyžadují plynové prostory údržbu Prohlídka v prvé řadě znamená vizuální kontrolu a funkční zkoušky Zkušenosti ABB Calor Emag Mittelspannung GmbH má zkušenosti více než 35 roků s rozváděči izolovanými plynem Rozváděče řady ZX jsou úspěšně v provozu po celém světě od roku

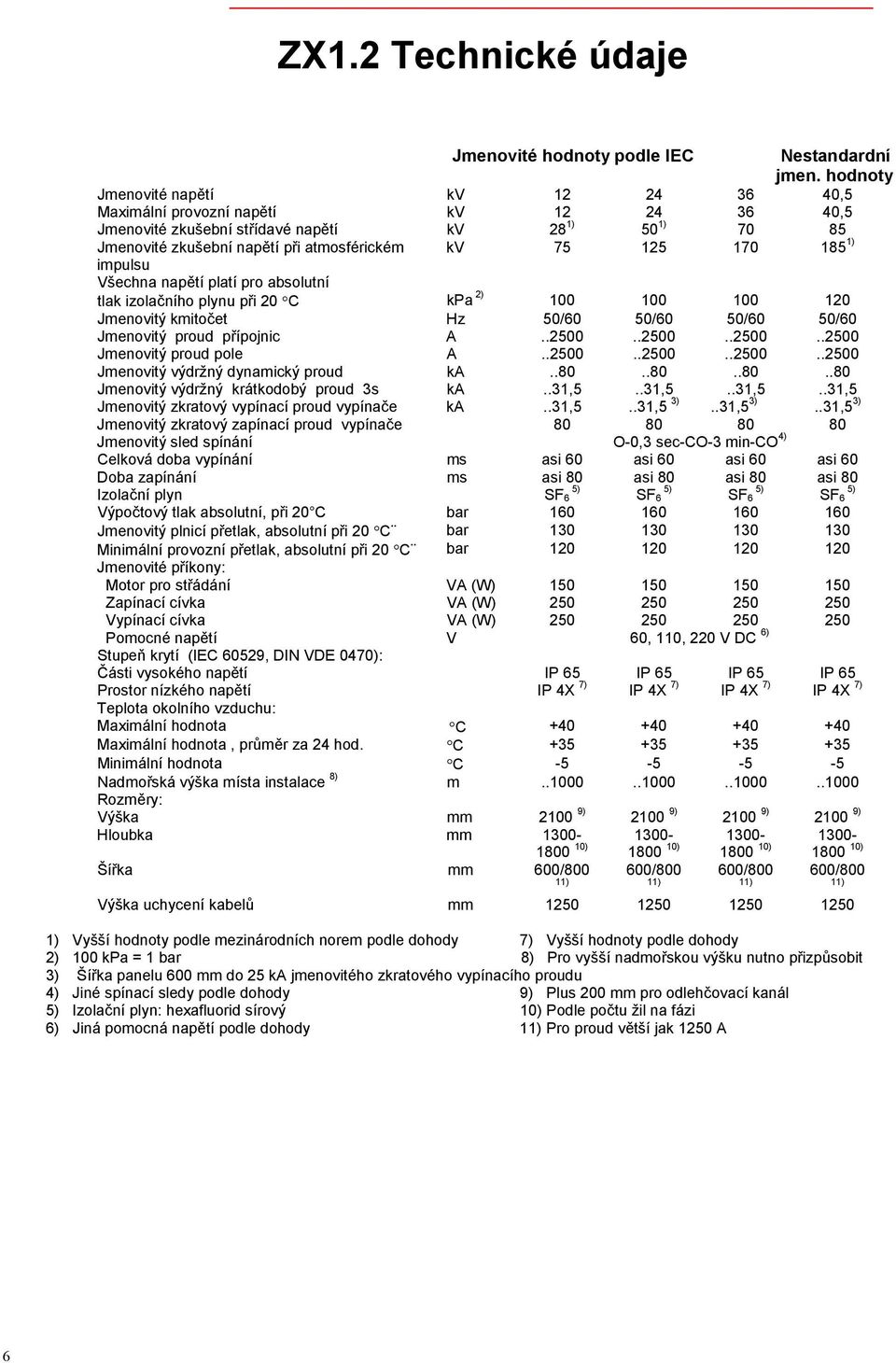

6 ZX1.2 Technické údaje Jmenovité hodnoty podle IEC Nestandardní jmen. hodnoty Jmenovité napětí kv ,5 Maximální provozní napětí kv ,5 Jmenovité zkušební střídavé napětí kv 28 1) 50 1) Jmenovité zkušební napětí při atmosférickém kv ) impulsu Všechna napětí platí pro absolutní tlak izolačního plynu při 20 C kpa 2) Jmenovitý kmitočet Hz 50/60 50/60 50/60 50/60 Jmenovitý proud přípojnic A Jmenovitý proud pole A Jmenovitý výdržný dynamický proud ka Jmenovitý výdržný krátkodobý proud 3s ka..31,5..31,5..31,5..31,5 Jmenovitý zkratový vypínací proud vypínače ka..31,5..31,5 3)..31,5 3)..31,5 3) Jmenovitý zkratový zapínací proud vypínače Jmenovitý sled spínání O-0,3 sec-co-3 min-co 4) Celková doba vypínání ms asi 60 asi 60 asi 60 asi 60 Doba zapínání ms asi 80 asi 80 asi 80 asi 80 Izolační plyn 5) SF 6 5) SF 6 5) SF 6 5) SF 6 Výpočtový tlak absolutní, při 20 C bar Jmenovitý plnicí přetlak, absolutní při 20 C bar Minimální provozní přetlak, absolutní při 20 C bar Jmenovité příkony: Motor pro střádání VA (W) Zapínací cívka VA (W) Vypínací cívka VA (W) Pomocné napětí V 60, 110, 220 V DC 6) Stupeň krytí (IEC 60529, DIN VDE 0470): Části vysokého napětí IP 65 IP 65 IP 65 IP 65 Prostor nízkého napětí IP 4X 7) IP 4X 7) IP 4X 7) IP 4X 7) Teplota okolního vzduchu: Maximální hodnota C Maximální hodnota, průměr za 24 hod. C Minimální hodnota C Nadmořská výška místa instalace 8) m Rozměry: Výška mm ) ) ) ) Hloubka mm ) ) ) ) Šířka mm 600/800 11) 600/800 11) 600/800 11) 600/800 11) Výška uchycení kabelů mm ) Vyšší hodnoty podle mezinárodních norem podle dohody 7) Vyšší hodnoty podle dohody 2) 100 kpa = 1 bar 8) Pro vyšší nadmořskou výšku nutno přizpůsobit 3) Šířka panelu 600 mm do 25 ka jmenovitého zkratového vypínacího proudu 4) Jiné spínací sledy podle dohody 9) Plus 200 mm pro odlehčovací kanál 5) Izolační plyn: hexafluorid sírový 10) Podle počtu žil na fázi 6) Jiná pomocná napětí podle dohody 11) Pro proud větší jak 1250 A 6

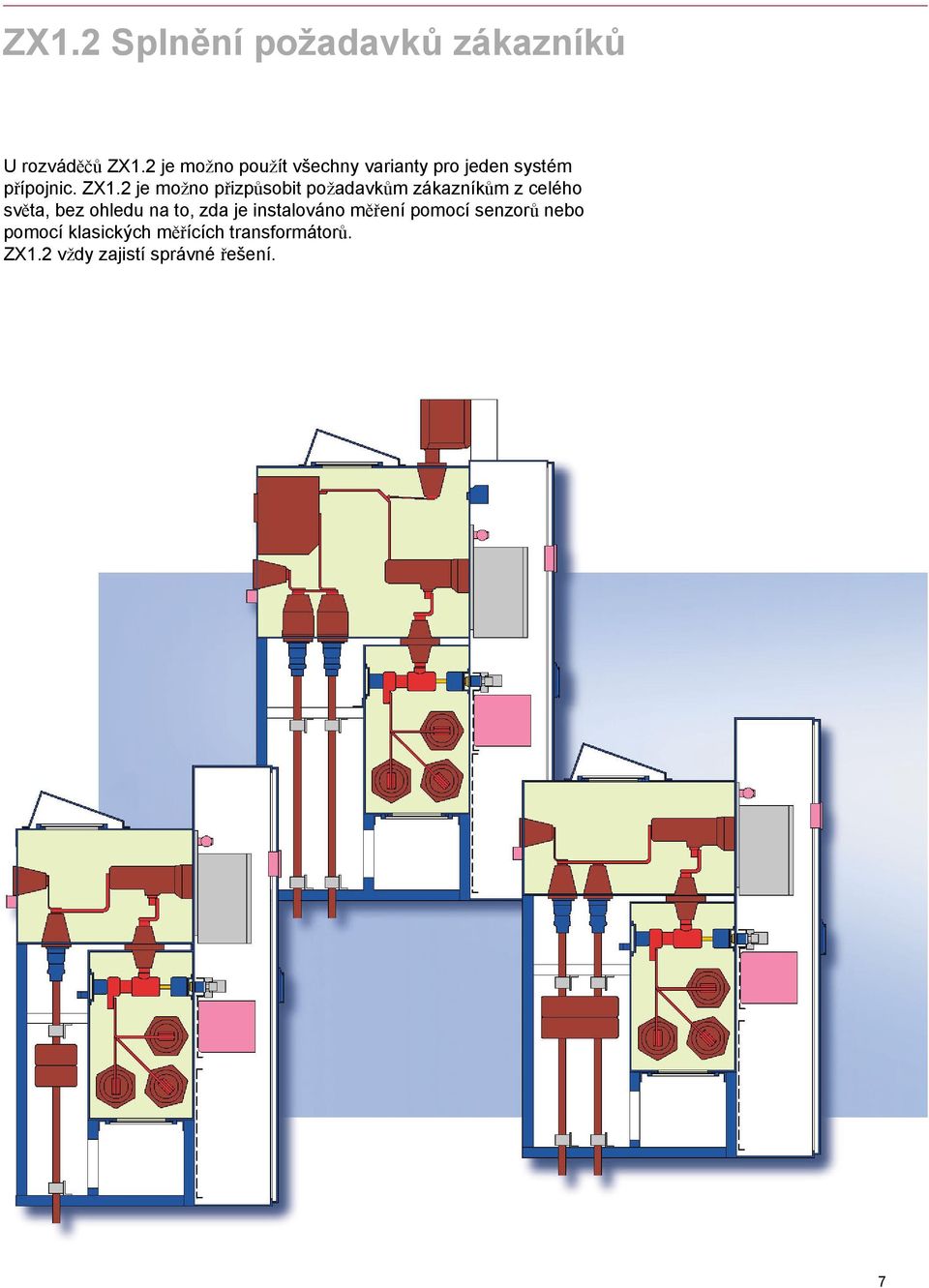

7 ZX1.2 Splnění požadavků zákazníků U rozváděčů ZX1.2 je možno použít všechny varianty pro jeden systém přípojnic. ZX1.2 je možno přizpůsobit požadavkům zákazníkům z celého světa, bez ohledu na to, zda je instalováno měření pomocí senzorů nebo pomocí klasických měřících transformátorů. ZX1.2 vždy zajistí správné řešení. 7

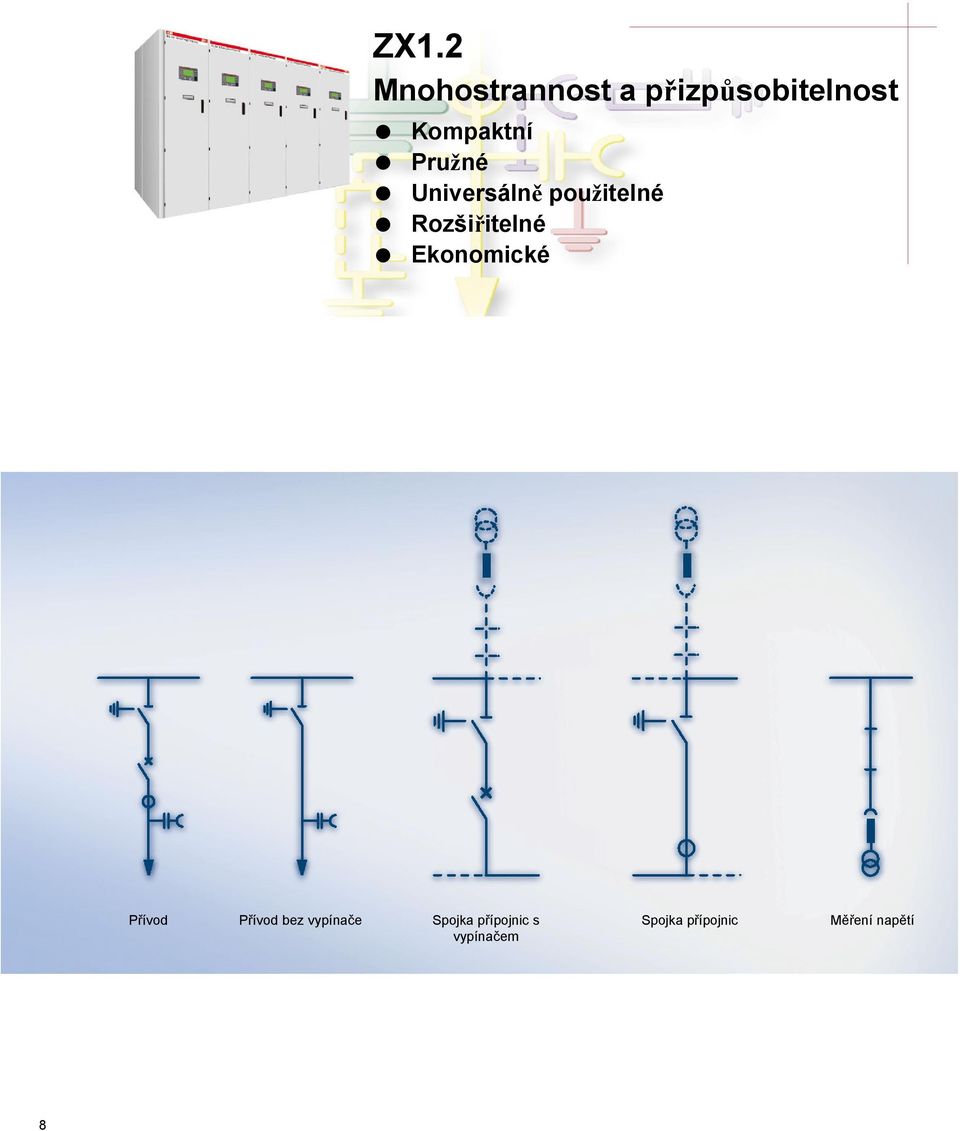

8 ZX1.2 Mnohostrannost a přizpůsobitelnost Kompaktní Pružné Universálně použitelné Rozšiřitelné Ekonomické Přívod Přívod bez vypínače Spojka přípojnic s vypínačem Spojka přípojnic Měření napětí 8

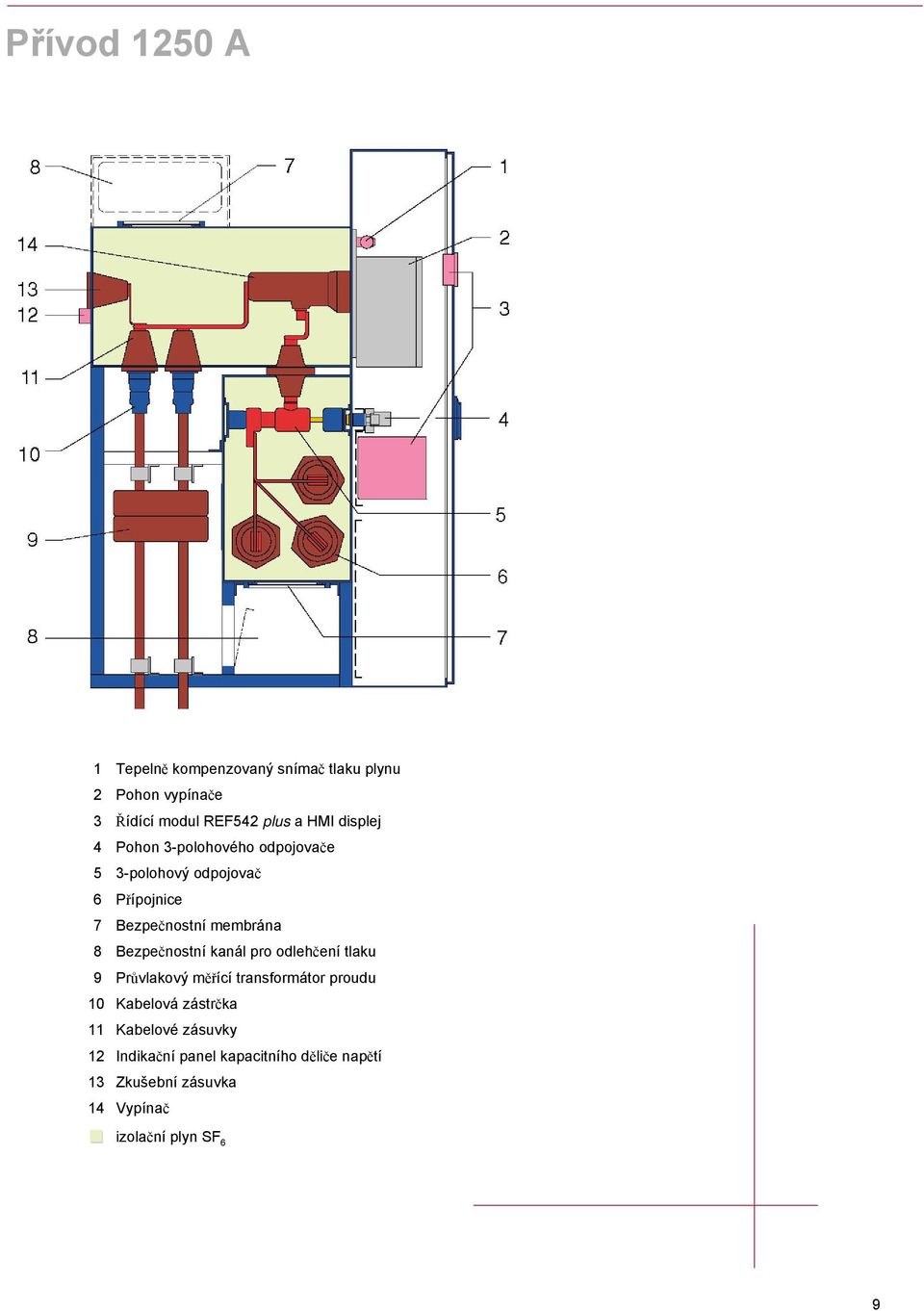

9 Přívod 1250 A 1 Tepelně kompenzovaný snímač tlaku plynu 2 Pohon vypínače 3 Řídící modul REF542 plus a HMI displej 4 Pohon 3-polohového odpojovače 5 3-polohový odpojovač 6 Přípojnice 7 Bezpečnostní membrána 8 Bezpečnostní kanál pro odlehčení tlaku 9 Průvlakový měřící transformátor proudu 10 Kabelová zástrčka 11 Kabelové zásuvky 12 Indikační panel kapacitního děliče napětí 13 Zkušební zásuvka 14 Vypínač izolační plyn SF 6 9

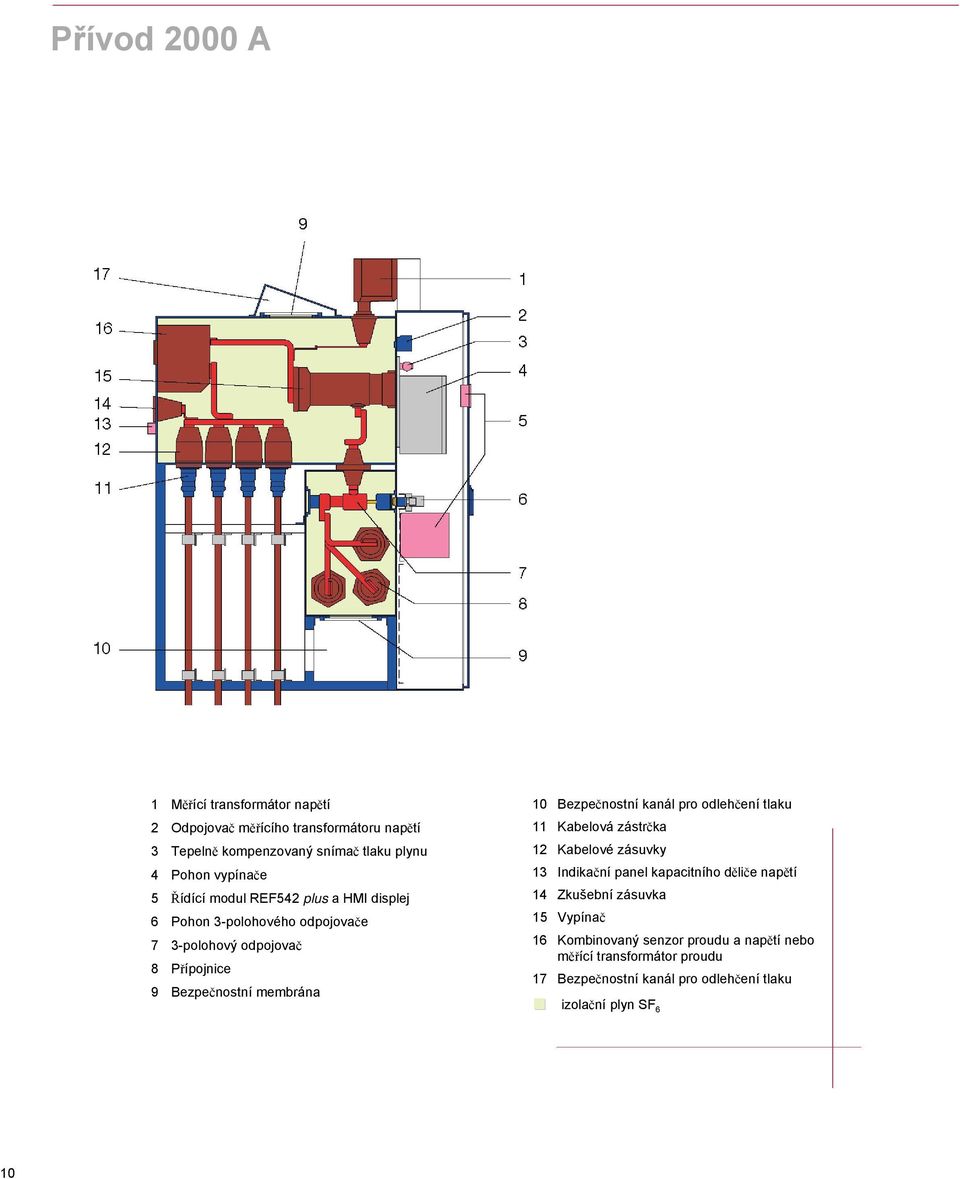

10 Přívod 2000 A 1 Měřící transformátor napětí 2 Odpojovač měřícího transformátoru napětí 3 Tepelně kompenzovaný snímač tlaku plynu 4 Pohon vypínače 5 Řídící modul REF542 plus a HMI displej 6 Pohon 3-polohového odpojovače 7 3-polohový odpojovač 8 Přípojnice 9 Bezpečnostní membrána 10 Bezpečnostní kanál pro odlehčení tlaku 11 Kabelová zástrčka 12 Kabelové zásuvky 13 Indikační panel kapacitního děliče napětí 14 Zkušební zásuvka 15 Vypínač 16 Kombinovaný senzor proudu a napětí nebo měřící transformátor proudu 17 Bezpečnostní kanál pro odlehčení tlaku izolační plyn SF 6 10

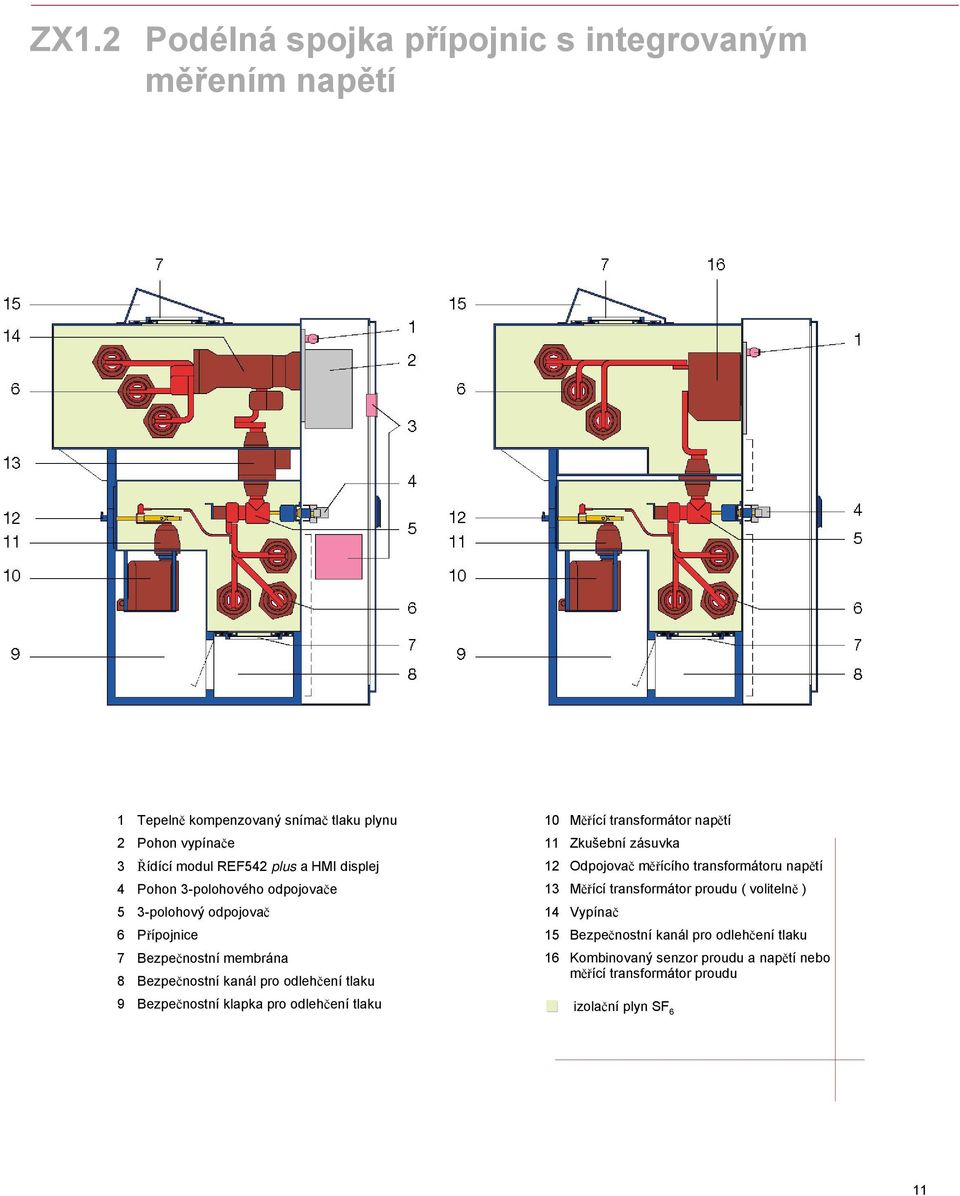

11 ZX1.2 Podélná spojka přípojnic s integrovaným měřením napětí 1 Tepelně kompenzovaný snímač tlaku plynu 2 Pohon vypínače 3 Řídící modul REF542 plus a HMI displej 4 Pohon 3-polohového odpojovače 5 3-polohový odpojovač 6 Přípojnice 7 Bezpečnostní membrána 8 Bezpečnostní kanál pro odlehčení tlaku 9 Bezpečnostní klapka pro odlehčení tlaku 10 Měřící transformátor napětí 11 Zkušební zásuvka 12 Odpojovač měřícího transformátoru napětí 13 Měřící transformátor proudu ( volitelně ) 14 Vypínač 15 Bezpečnostní kanál pro odlehčení tlaku 16 Kombinovaný senzor proudu a napětí nebo měřící transformátor proudu izolační plyn SF 6 11

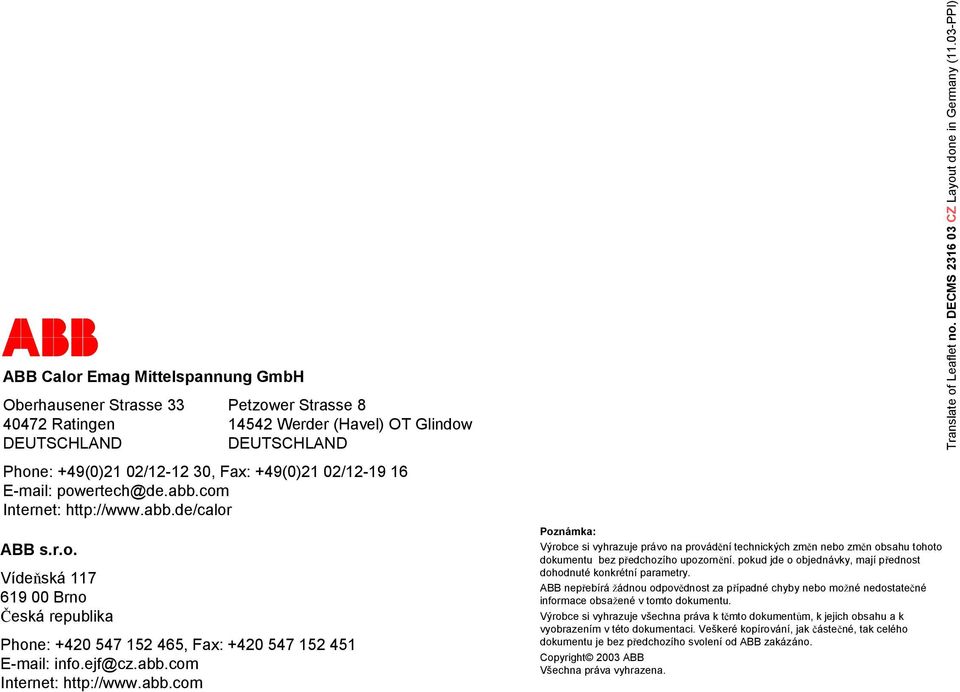

12 ABB Calor Emag Mittelspannung GmbH Oberhausener Strasse 33 Petzower Strasse Ratingen Werder (Havel) OT Glindow DEUTSCHLAND DEUTSCHLAND Phone: +49(0)21 02/ , Fax: +49(0)21 02/ powertech@de.abb.com Internet: ABB s.r.o. Vídeňská Brno Česká republika Phone: , Fax: info.ejf@cz.abb.com Internet: Poznámka: Výrobce si vyhrazuje právo na provádění technických změn nebo změn obsahu tohoto dokumentu bez předchozího upozornění. pokud jde o objednávky, mají přednost dohodnuté konkrétní parametry. ABB nepřebírá žádnou odpovědnost za případné chyby nebo možné nedostatečné informace obsažené v tomto dokumentu. Výrobce si vyhrazuje všechna práva k těmto dokumentům, k jejich obsahu a k vyobrazením v této dokumentaci. Veškeré kopírování, jak částečné, tak celého dokumentu je bez předchozího svolení od ABB zakázáno. Copyright 2003 ABB Všechna práva vyhrazena. Translate of Leaflet no. DECMS CZ Layout done in Germany (11.03-PPI)
