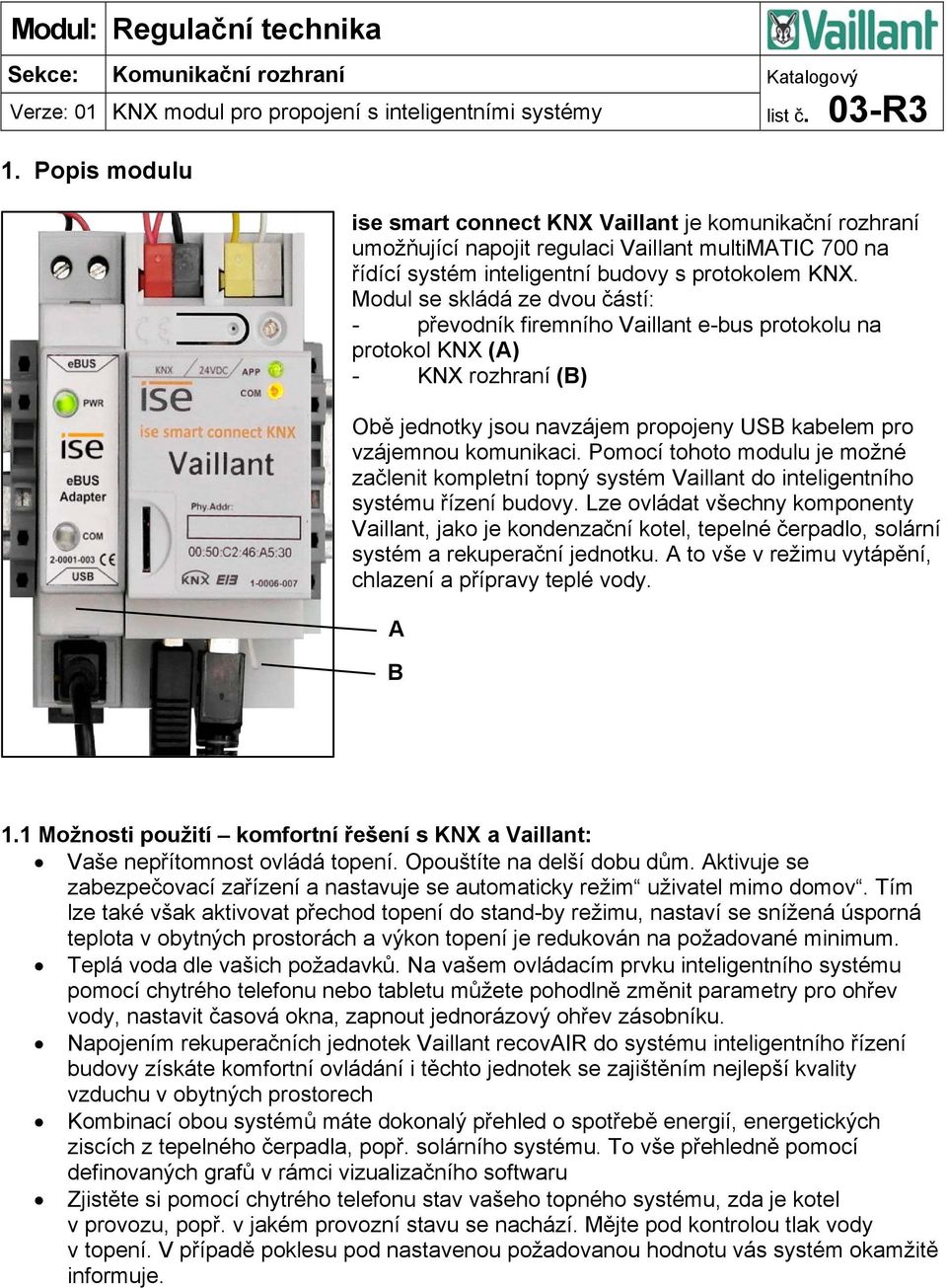

1 . Popis modulu ise smart connect KNX Vaillant je komunikační rozhraní umožňující napojit regulaci Vaillant multimatic 700 na řídící systém inteligentní budovy s protokolem KNX. Modul se skládá ze dvou částí: - převodník firemního Vaillant e-bus protokolu na protokol KNX (A) - KNX rozhraní (B) Obě jednotky jsou navzájem propojeny USB kabelem pro vzájemnou komunikaci. Pomocí tohoto modulu je možné začlenit kompletní topný systém Vaillant do inteligentního systému řízení budovy. Lze ovládat všechny komponenty Vaillant, jako je kondenzační kotel, tepelné čerpadlo, solární systém a rekuperační jednotku. A to vše v režimu vytápění, chlazení a přípravy teplé vody. A B. Možnosti použití komfortní řešení s KNX a Vaillant: Vaše nepřítomnost ovládá topení. Opouštíte na delší dobu dům. Aktivuje se zabezpečovací zařízení a nastavuje se automaticky režim uživatel mimo domov. Tím lze také však aktivovat přechod topení do stand-by režimu, nastaví se snížená úsporná teplota v obytných prostorách a výkon topení je redukován na požadované minimum. Teplá voda dle vašich požadavků. Na vašem ovládacím prvku inteligentního systému pomocí chytrého telefonu nebo tabletu můžete pohodlně změnit parametry pro ohřev vody, nastavit časová okna, zapnout jednorázový ohřev zásobníku. Napojením rekuperačních jednotek Vaillant recovair do systému inteligentního řízení budovy získáte komfortní ovládání i těchto jednotek se zajištěním nejlepší kvality vzduchu v obytných prostorech Kombinací obou systémů máte dokonalý přehled o spotřebě energií, energetických ziscích z tepelného čerpadla, popř. solárního systému. To vše přehledně pomocí definovaných grafů v rámci vizualizačního softwaru Zjistěte si pomocí chytrého telefonu stav vašeho topného systému, zda je kotel v provozu, popř. v jakém provozní stavu se nachází. Mějte pod kontrolou tlak vody v topení. V případě poklesu pod nastavenou požadovanou hodnotu vás systém okamžitě informuje.

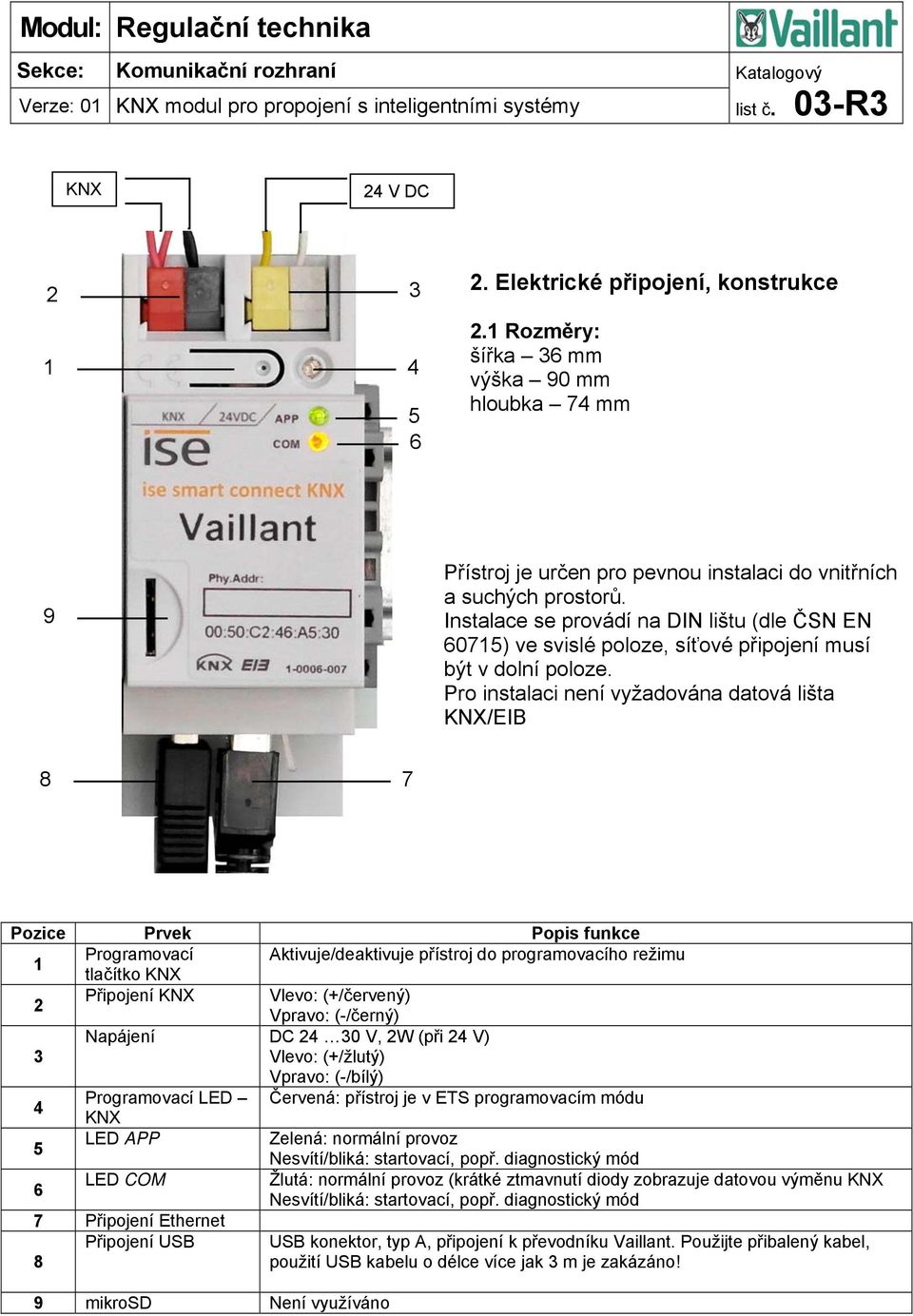

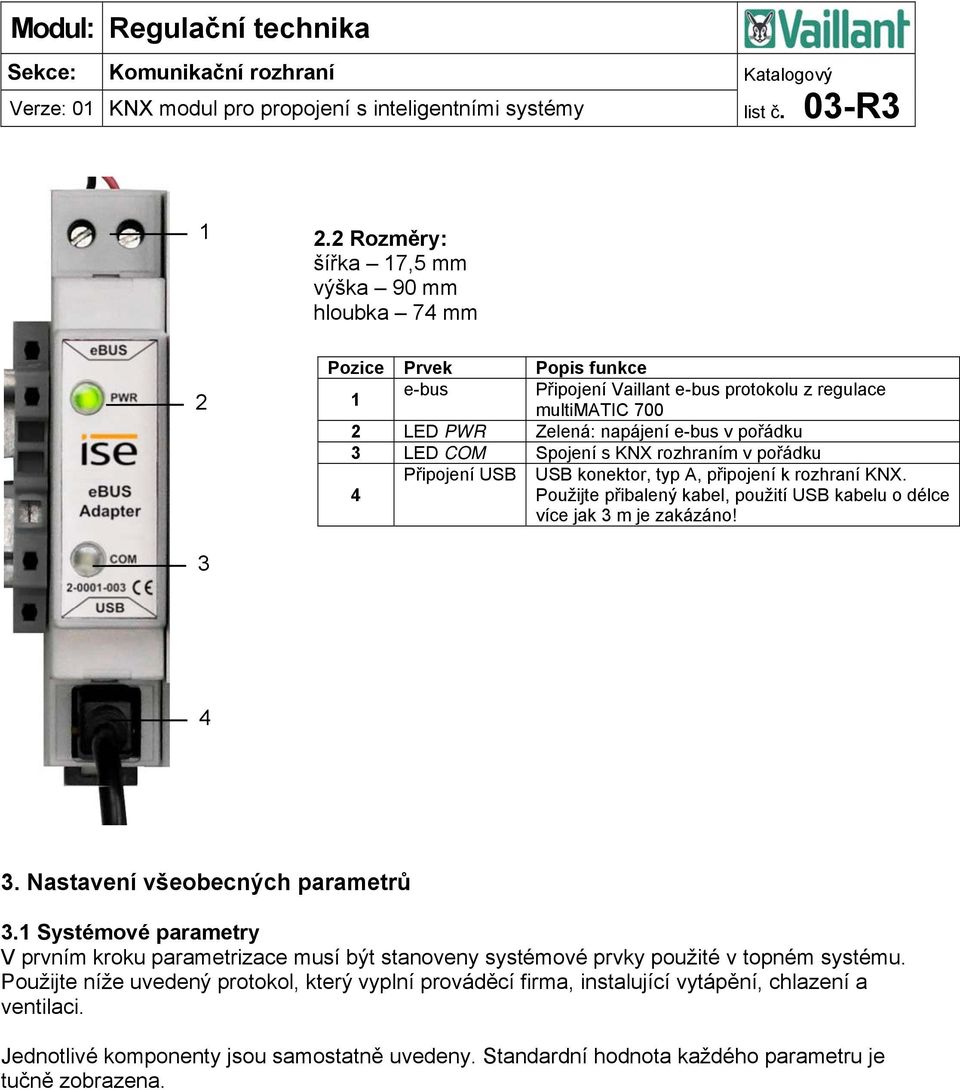

2 KNX 2 V DC Elektrické připojení, konstrukce 2. Rozměry: šířka 36 mm výška 90 mm hloubka 7 mm 9 Přístroj je určen pro pevnou instalaci do vnitřních a suchých prostorů. Instalace se provádí na DIN lištu (dle ČSN EN 6075) ve svislé poloze, síťové připojení musí být v dolní poloze. Pro instalaci není vyžadována datová lišta KNX/EIB 8 7 Pozice Prvek Popis funkce Programovací Aktivuje/deaktivuje přístroj do programovacího režimu tlačítko KNX 2 Připojení KNX Vlevo: (+/červený) Vpravo: (-/černý) Napájení DC 2 30 V, 2W (při 2 V) 3 Vlevo: (+/žlutý) Vpravo: (-/bílý) Programovací LED Červená: přístroj je v ETS programovacím módu KNX 5 LED APP Zelená: normální provoz svítí/bliká: startovací, popř. diagnostický mód 6 LED COM Žlutá: normální provoz (krátké ztmavnutí diody zobrazuje datovou výměnu KNX svítí/bliká: startovací, popř. diagnostický mód 7 Připojení Ethernet Připojení USB USB konektor, typ A, připojení k převodníku Vaillant. Použijte přibalený kabel, 8 použití USB kabelu o délce více jak 3 m je zakázáno! 9 mikrosd ní využíváno

3 2.2 Rozměry: šířka 7,5 mm výška 90 mm hloubka 7 mm 2 Pozice Prvek Popis funkce e-bus Připojení Vaillant e-bus protokolu z regulace multimatic LED PWR Zelená: napájení e-bus v pořádku 3 LED COM Spojení s KNX rozhraním v pořádku Připojení USB USB konektor, typ A, připojení k rozhraní KNX. Použijte přibalený kabel, použití USB kabelu o délce více jak 3 m je zakázáno! 3 3. Nastavení všeobecných parametrů 3. Systémové parametry V prvním kroku parametrizace musí být stanoveny systémové prvky použité v topném systému. Použijte níže uvedený protokol, který vyplní prováděcí firma, instalující vytápění, chlazení a ventilaci. Jednotlivé komponenty jsou samostatně uvedeny. Standardní hodnota každého parametru je tučně zobrazena.

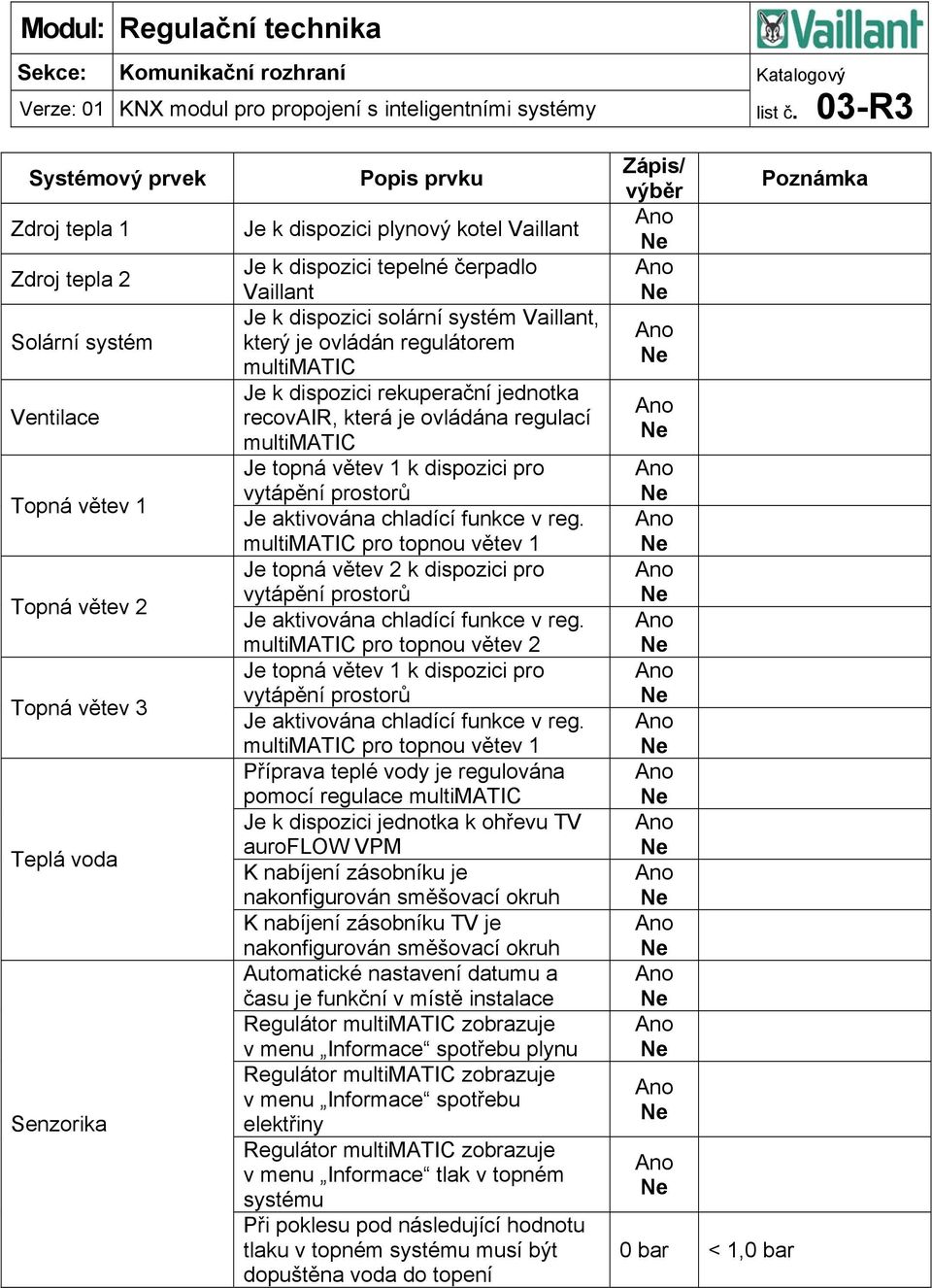

4 Systémový prvek Zdroj tepla Zdroj tepla 2 Solární systém Ventilace Topná větev Topná větev 2 Topná větev 3 Teplá voda Senzorika Popis prvku Je k dispozici plynový kotel Vaillant Je k dispozici tepelné čerpadlo Vaillant Je k dispozici solární systém Vaillant, který je ovládán regulátorem multimatic Je k dispozici rekuperační jednotka recovair, která je ovládána regulací multimatic Je topná větev k dispozici pro vytápění prostorů Je aktivována chladící funkce v reg. multimatic pro topnou větev Je topná větev 2 k dispozici pro vytápění prostorů Je aktivována chladící funkce v reg. multimatic pro topnou větev 2 Je topná větev k dispozici pro vytápění prostorů Je aktivována chladící funkce v reg. multimatic pro topnou větev Příprava teplé vody je regulována pomocí regulace multimatic Je k dispozici jednotka k ohřevu TV auroflow VPM K nabíjení zásobníku je nakonfigurován směšovací okruh K nabíjení zásobníku TV je nakonfigurován směšovací okruh Automatické nastavení datumu a času je funkční v místě instalace Regulátor multimatic zobrazuje v menu Informace spotřebu plynu Regulátor multimatic zobrazuje v menu Informace spotřebu elektřiny Regulátor multimatic zobrazuje v menu Informace tlak v topném systému Při poklesu pod následující hodnotu tlaku v topném systému musí být dopuštěna voda do topení Zápis/ výběr 0 bar <,0 bar Poznámka

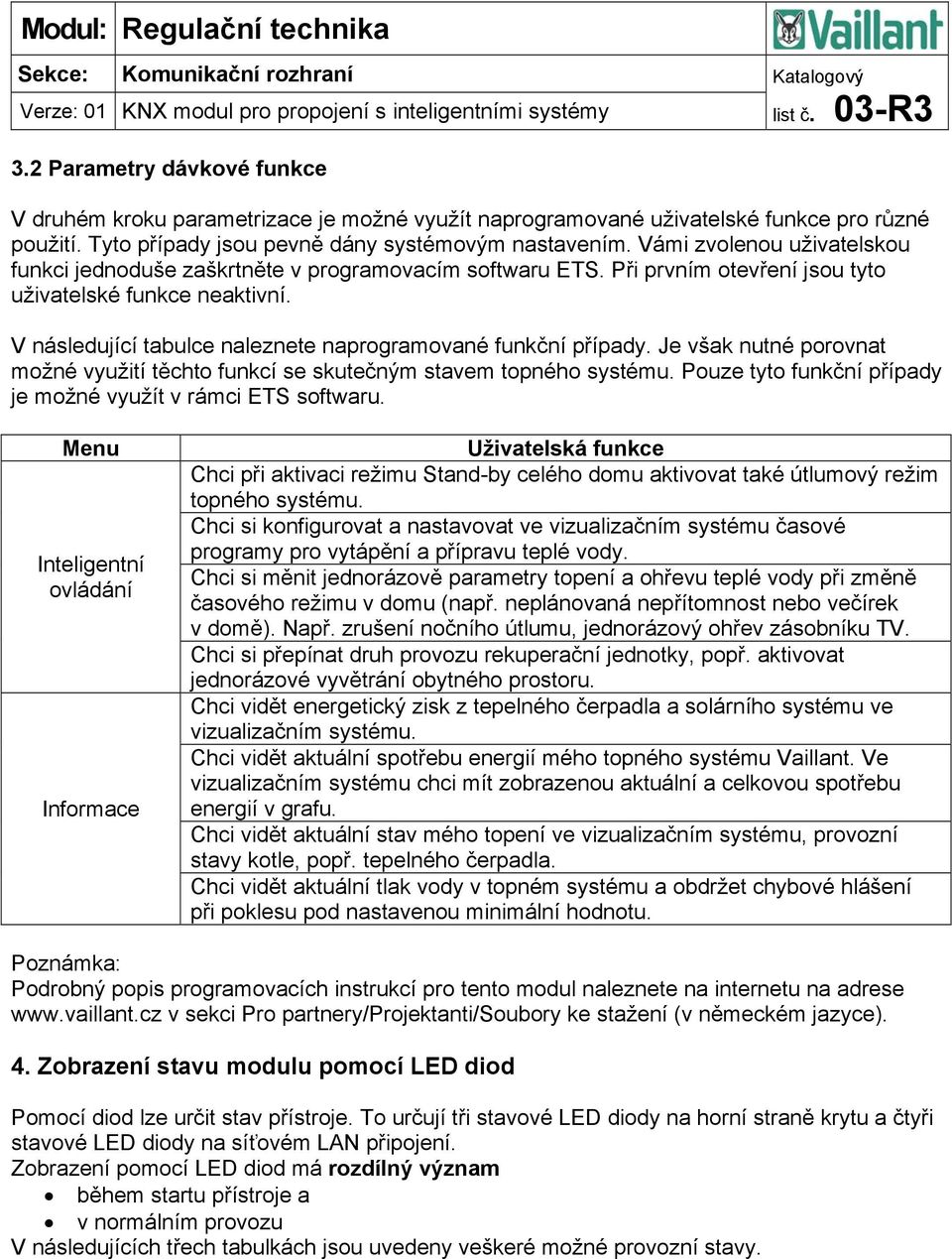

5 3.2 Parametry dávkové funkce V druhém kroku parametrizace je možné využít naprogramované uživatelské funkce pro různé použití. Tyto případy jsou pevně dány systémovým nastavením. Vámi zvolenou uživatelskou funkci jednoduše zaškrtněte v programovacím softwaru ETS. Při prvním otevření jsou tyto uživatelské funkce neaktivní. V následující tabulce naleznete naprogramované funkční případy. Je však nutné porovnat možné využití těchto funkcí se skutečným stavem topného systému. Pouze tyto funkční případy je možné využít v rámci ETS softwaru. Menu Inteligentní ovládání Informace Uživatelská funkce Chci při aktivaci režimu Stand-by celého domu aktivovat také útlumový režim topného systému. Chci si konfigurovat a nastavovat ve vizualizačním systému časové programy pro vytápění a přípravu teplé vody. Chci si měnit jednorázově parametry topení a ohřevu teplé vody při změně časového režimu v domu (např. neplánovaná nepřítomnost nebo večírek v domě). Např. zrušení nočního útlumu, jednorázový ohřev zásobníku TV. Chci si přepínat druh provozu rekuperační jednotky, popř. aktivovat jednorázové vyvětrání obytného prostoru. Chci vidět energetický zisk z tepelného čerpadla a solárního systému ve vizualizačním systému. Chci vidět aktuální spotřebu energií mého topného systému Vaillant. Ve vizualizačním systému chci mít zobrazenou aktuální a celkovou spotřebu energií v grafu. Chci vidět aktuální stav mého topení ve vizualizačním systému, provozní stavy kotle, popř. tepelného čerpadla. Chci vidět aktuální tlak vody v topném systému a obdržet chybové hlášení při poklesu pod nastavenou minimální hodnotu. Poznámka: Podrobný popis programovacích instrukcí pro tento modul naleznete na internetu na adrese v sekci Pro partnery/projektanti/soubory ke stažení (v německém jazyce).. Zobrazení stavu modulu pomocí LED diod Pomocí diod lze určit stav přístroje. To určují tři stavové LED diody na horní straně krytu a čtyři stavové LED diody na síťovém LAN připojení. Zobrazení pomocí LED diod má rozdílný význam během startu přístroje a v normálním provozu V následujících třech tabulkách jsou uvedeny veškeré možné provozní stavy.

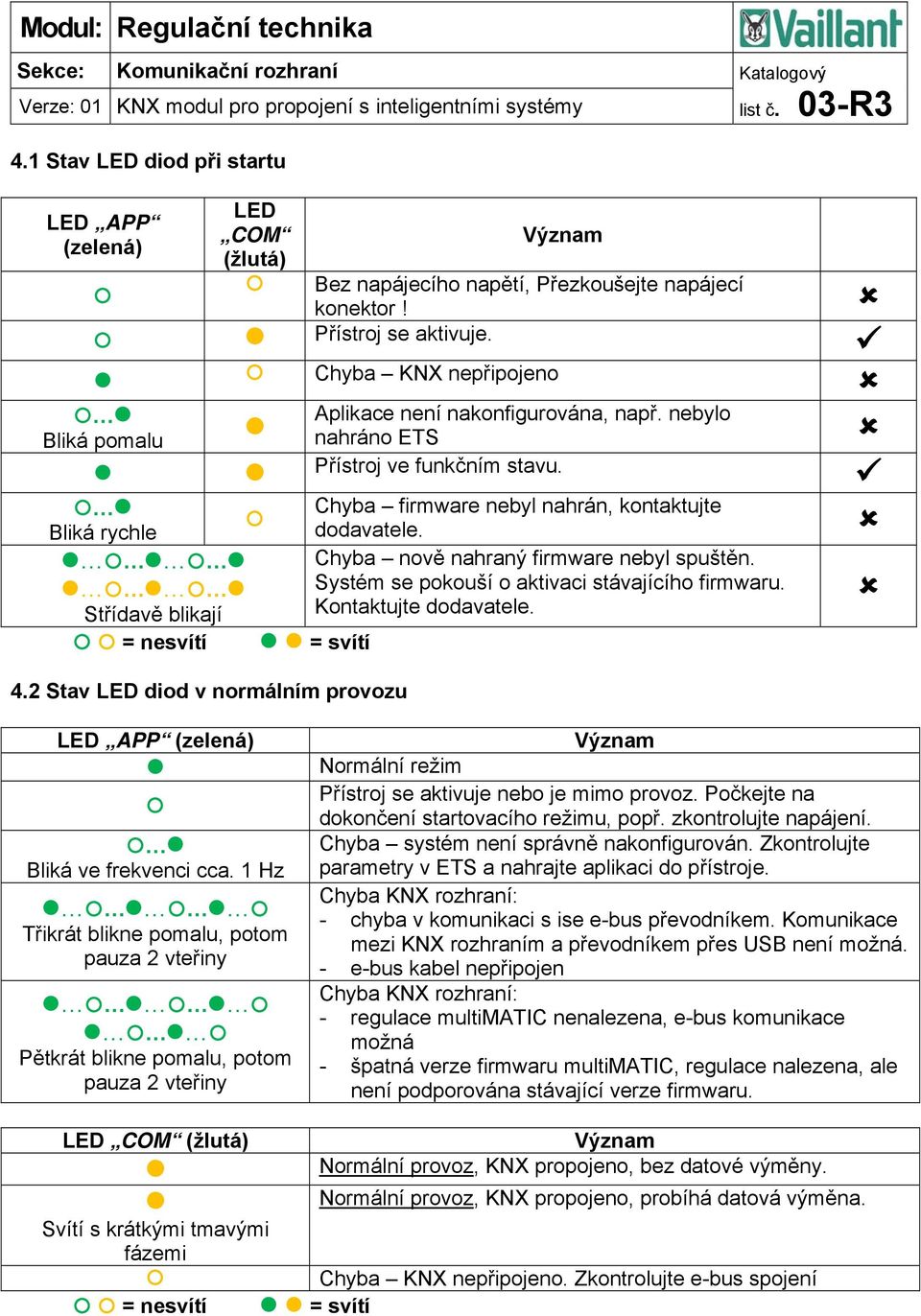

6 . Stav LED diod při startu LED APP (zelená) LED COM Význam (žlutá) Bez napájecího napětí, Přezkoušejte napájecí konektor! Přístroj se aktivuje. Chyba KNX nepřipojeno Aplikace není nakonfigurována, např. nebylo Bliká pomalu nahráno ETS Přístroj ve funkčním stavu. Chyba firmware nebyl nahrán, kontaktujte Bliká rychle dodavatele. Chyba nově nahraný firmware nebyl spuštěn. Systém se pokouší o aktivaci stávajícího firmwaru. Střídavě blikají Kontaktujte dodavatele. = nesvítí = svítí.2 Stav LED diod v normálním provozu LED APP (zelená) Význam Normální režim Přístroj se aktivuje nebo je mimo provoz. Počkejte na dokončení startovacího režimu, popř. zkontrolujte napájení. Chyba systém není správně nakonfigurován. Zkontrolujte Bliká ve frekvenci cca. Hz parametry v ETS a nahrajte aplikaci do přístroje. Chyba KNX rozhraní: - chyba v komunikaci s ise e-bus převodníkem. Komunikace Třikrát blikne pomalu, potom mezi KNX rozhraním a převodníkem přes USB není možná. pauza 2 vteřiny - e-bus kabel nepřipojen Pětkrát blikne pomalu, potom pauza 2 vteřiny Chyba KNX rozhraní: - regulace multimatic nenalezena, e-bus komunikace možná - špatná verze firmwaru multimatic, regulace nalezena, ale není podporována stávající verze firmwaru. LED COM (žlutá) Význam Normální provoz, KNX propojeno, bez datové výměny. Normální provoz, KNX propojeno, probíhá datová výměna. Svítí s krátkými tmavými fázemi Chyba KNX nepřipojeno. Zkontrolujte e-bus spojení = nesvítí = svítí
