1 01. IDENTIFIKAČNÍ ÚDAJE a) Označení stavby Název stavby: Obnova povrchů vozovky a VDZ, výměna povrchů chodníků v ul. Dřínovská před č. p , Chomutov k. ú.: Chomutov I Místo stavby: par. č. 4801/87, 4801/92, 4801/209, 4801/247 Zakázkové číslo: Stavební úřad: Chomutov b) Projektant Projektant stavby: Zodpovědný projektant: KAP ATELIER s.r.o. Novodvorská 1010/ Praha 4 Vypracovala: Lucie Fábianová, tel.: Didarshah Said 1. máje Kadaň ČKAIT c) Stavebník Investor: Zborovská Chomutov 02. ÚDAJE O UMÍSTĚNÍ STAVBY a) Obec, kraj, katastrální území Na základě požadavku investora byla zpracována projektová dokumentace na obnovu povrchů vozovky a VDZ a výměnu povrchů chodníků. Řešené území se nachází na sídlišti Březenecká v ul. Dřínovská ve městě Chomutov v Ústeckém kraji. Daná lokalita se nachází v katastrálním území Chomutov I na parcelách č. 4801/87, 4801/92, 4801/247 a 4801/247. Všechny parcely jsou ve vlastnictví investora. 1

parcelní číslo: 4801/87 výměra: 2 195 m2 Nejsou evidována žádná

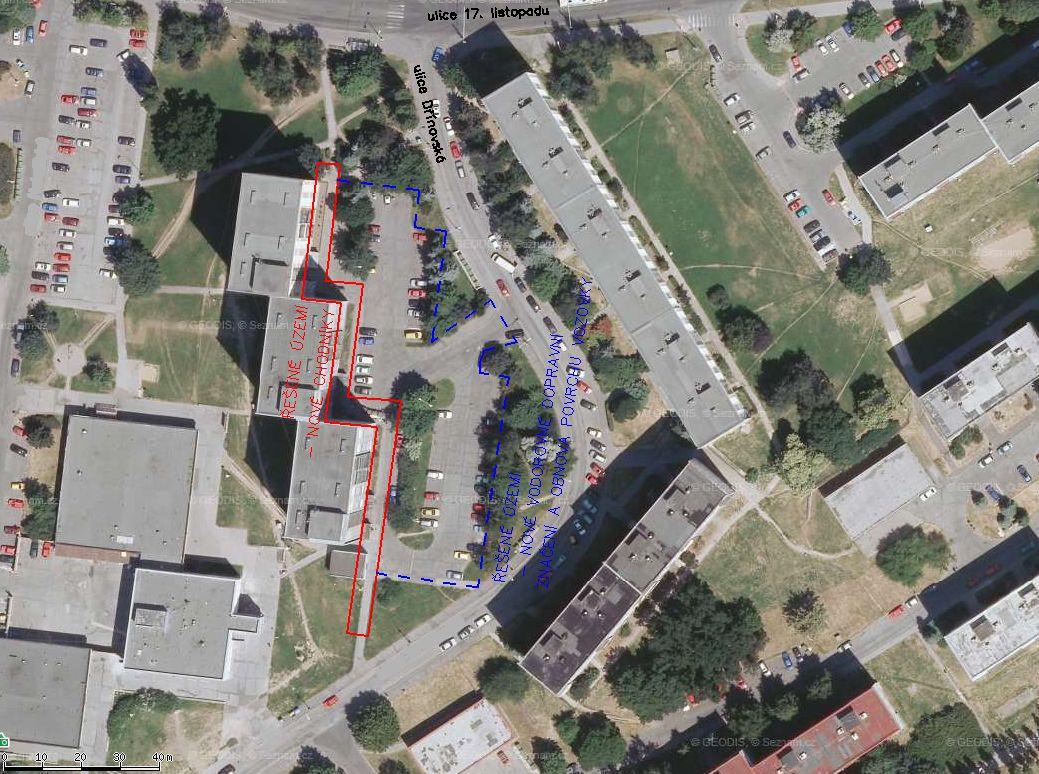

2 Orthofotomapa řešeného území: b) Stavební pozemek a majetkoprávní vztahy k němu Stavba se nachází na následujících pozemcích: parcelní číslo: 4801/87 výměra: m2 Nejsou evidována žádná omezení. ostatní komunikace parcelní číslo: 4801/92 výměra: m 2 2

3 Věcné břemeno zřizování a provozování vedení. manipulační plocha parcelní číslo: 4801/209 výměra: 311 m 2 Nejsou evidována žádná omezení. zeleň parcelní číslo: 4801/247 výměra: 670 m 2 Nejsou evidována žádná omezení. zeleň 3

4 03. ZÁKLADNÍ ÚDAJE O STAVBĚ a) Rozsah stavby (délka, druh a velikost zhotovených konstrukcí, vybavení) Na základě požadavku investora byla zpracována úprava projektová dokumentace na akci: Rozšíření parkovacích míst v ul., na kterou bylo vydáno stavební povolení č. j. MMCH/64163/2014, jenž nabylo právní moci dne Z akce viz výše, bude realizována pouze výměna povrchů chodníků, dvě stání pro kontejnery (z nichž jedno bude umístěné na jiném místě) a dopravní značení. Nově bude přidána obnova povrchů vozovky (parkoviště). Situace byla předjednána s panem Bc. Vladislavem Rybářem, Magistrát města Chomutova ( ), kde bylo dohodnutu, že rekonstrukce chodníků, vybudování kontejnerových a dopravní značení bude provedeno na základě stavebního povolení, viz výše. Nově bude provedena také obnova povrchů parkoviště, na kterou není nutná ohláška ani povolení. Ze stávající vozovky označené v situaci budou odfrézovány porušené vrstvy živice a budou nahrazeny novým povrchem. Výškové uspořádání zůstane zachováno, dojde pouze k výměně poškozeného povrchu v rozsahu patrném ze situace. Vozovka bude umístěna o 0,10 a 0,12 m níže než přilehlé chodníky. Stávající povrch bude frézován a to v celkové tloušťce 40 mm. Z prostoru staveniště bude odstraněn stávající povrch, který bude uložen na skládku. Frézování je uvažováno v rozsahu dle výkresové části - v ul. Dřínovská 2026,60 m 2. Po odfrézování stávajícího krytu vozovky bude provedena výsprava podloží a vyrovnána niveleta vozovky (cca 10,5 t), včetně ošetření příčných a podélných trhlin (105 m velkých, 105 m malých). Po ošetření odfrézovaného povrchu bude nanesen spojovací postřik min. 0,45 kg/m 2 a provedena obrusná vrstva z ACO mm. S ohledem na opravu krytu bude provedena rektifikace stávajících uličních vpustí a poklopů revizních šachet (6 x vpusť, 2 x poklop). Při dodávce materiálů a při stavebních pracích je třeba dodržet příslušné technologické předpisy a zejména ustanovení norem. Rekonstruován bude stávající chodník pro pěší, který bude nově vybudován ze zámkové betonové dlažby. Stávající silniční a zahradní obruby v místě rekonstruovaného chodníků budou vyměněny za nové betonové obruby. Prostorové uspořádání obrub zůstane zachováno. Nově budou vybudovány dvě kontejnerové stání povrch zámková dlažba tl. 60 mm. Kontejnerová stání budou provedena z KB bloku. 4

5 Terénní úpravy jsou uvažovány pouze ve smyslu zásahu do stávajícího zeleného pruhu, který částečně nahradí kontejnerové stání. Ornice bude dosypána kolem nových obrub (rozsah dán výkresovou částí). Veškeré svislé dopravní značení zůstane zachováno. Nově bude instalováno dopravní značení dle výkresové dokumentace. b) Návrh dopravních značek Svislé dopravní značení bude provedeno dopravními značkami z pozinkovaného plechu s lisovanou reflexní folií se životností min. 7 let. Značky budou osazeny na ocelových pozinkovaných sloupcích o průměru 60 mm zaslepených víčkem. Sloupky budou osazeny do kotvících patek zabetonovaných v základu 0,4 x 0,4 x 0,7 m. Hloubení jam doporučuji provádět ručně a s nejvyšší opatrností, vzhledem k tomu, že z časových důvodů nebyla zjišťována poloha inženýrských sítí. Připevnění značek na sloupky pomocí objímek. Značky budou provedeny v základní velikosti. Vodorovné dopravní značení bude provedeno pro vyznačení jednotlivých parkovacích stání nástřikem dvousložkového strukturálního studeného plastu. Provedení dopravního značení musí odpovídat TP 65 a TP 133. Osazení značek musí splňovat zejména tyto podmínky: 5

6 b) Dodržení obecných požadavků na výstavbu a splnění požadavků dotčených orgánů Stavba a navržené řešení je v souladu s platnými předpisy provádějící OPV: Obecné požadavky na využívání území: - navržené řešení je v souladu s vyhláškou č. 501/2006 Sb. Technické požadavky na stavy: - stavba je v souladu s vyhláškou 268/2009 Sb. a vyhláškou MV 23/2008 o technických podmínkách požární ochrany na stavby Bezbariérové užívání stavby: - zpevněné plochy jsou v souladu s vyhláškou č. 398/2209 c) Věcné a časové vazby na okolí Věcné či časové vazby na jiné stavebníky, ani na okolí nejsou v současné době projektantovi známi. Během realizace bude stavba koordinována investorem akce. d) Předpokládaná lhůta výstavby, popis postupu výstavby Předpokládaná lhůta výstavby je cca 1 2 měsíce. Postup výstavby navrhujeme následující: 1. Odstranění stávajících povrchů chodníků a demontáž stávajících obrub 2. Provedení nových obrub a nového povrchu chodníků 3. Vybudování kontejnerových stání 4. Vyfrézování stávajícího povrchu (parkoviště) 5. Pokládka nového povrchu 6. Provedení vodorovného a svislého dopravního značení e) Způsob zajištění bezpečnosti a ochrany zdraví při práci na staveništi Dodavatel stavby musí zajistit dodržování BOZP při výstavbě. Na staveništi nebudou prováděny práce a činnosti vystavující fyzickou osobu zvýšenému ohrožení života nebo poškození zdraví podle NV č. 591/2006 Sb., přílohy č. 5. Během stavby bude zajištěn bezpečný pohyb obyvatel provizorním opatřením např. lávky, oplocení apod. Vypracovala, dne: Lucie Fábianová,
