1 Výrobní kompetence _KOMPETENCE V OBRÁBĚNÍ Frézování ConeFit TM nabízí maximální flexibilitu.

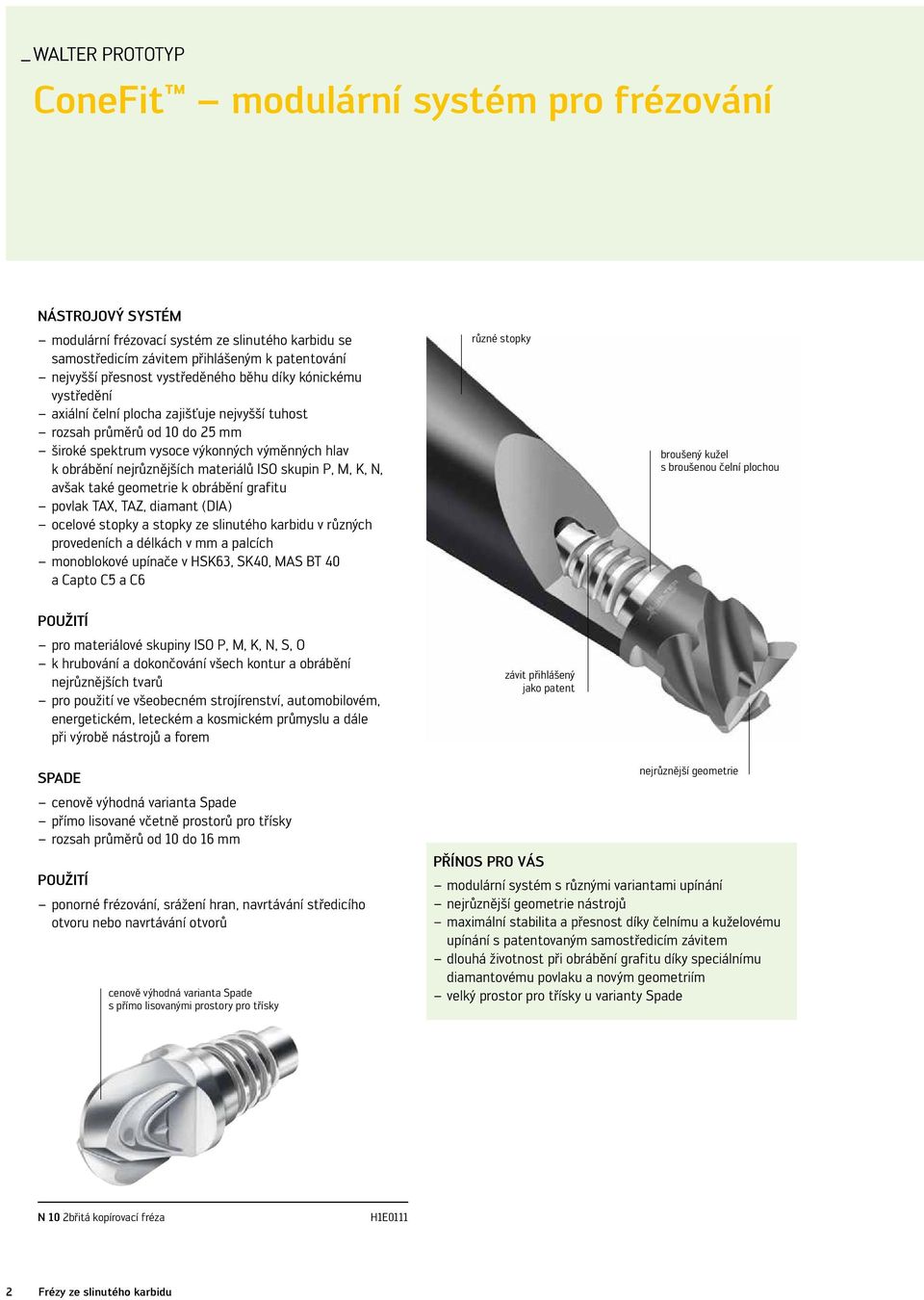

2 WALTER PROTOTYP ConeFit modulární systém pro frézování NÁSTROJOVÝ SYSTÉM modulární frézovací systém ze slinutého karbidu se samostředicím závitem přihlášeným k patentování nejvyšší přesnost vystředěného běhu díky kónickému vystředění axiální čelní plocha zajišťuje nejvyšší tuhost rozsah průměrů od 10 do 25 mm široké spektrum vysoce výkonných výměnných hlav k obrábění nejrůznějších materiálů ISO skupin P, M, K, N, avšak také geometrie k obrábění grafitu povlak TAX, TAZ, diamant (DIA) ocelové stopky a stopky ze slinutého karbidu v různých provedeních a délkách v mm a palcích monoblokové upínače v HSK63, SK40, MAS BT 40 a Capto C5 a C6 různé stopky broušený kužel s broušenou čelní plochou POUŽITÍ pro materiálové skupiny ISO P, M, K, N, S, O k hrubování a dokončování všech kontur a obrábění nejrůznějších tvarů pro použití ve všeobecném strojírenství, automobilovém, energetickém, leteckém a kosmickém průmyslu a dále při výrobě nástrojů a forem závit přihlášený jako patent SPADE cenově výhodná varianta přímo lisované včetně prostorů pro třísky rozsah průměrů od 10 do 16 mm POUŽITÍ ponorné frézování, srážení hran, navrtávání středicího otvoru nebo navrtávání otvorů cenově výhodná varianta s přímo lisovanými prostory pro třísky nejrůznější geometrie PŘÍNOS PRO VÁS modulární systém s různými variantami upínání nejrůznější geometrie nástrojů maximální stabilita a přesnost díky čelnímu a kuželovému upínání s patentovaným samostředicím závitem dlouhá životnost při obrábění grafitu díky speciálnímu diamantovému povlaku a novým geometriím velký prostor pro třísky u varianty N 10 2břitá kopírovací fréza H1E Frézy ze slinutého karbidu

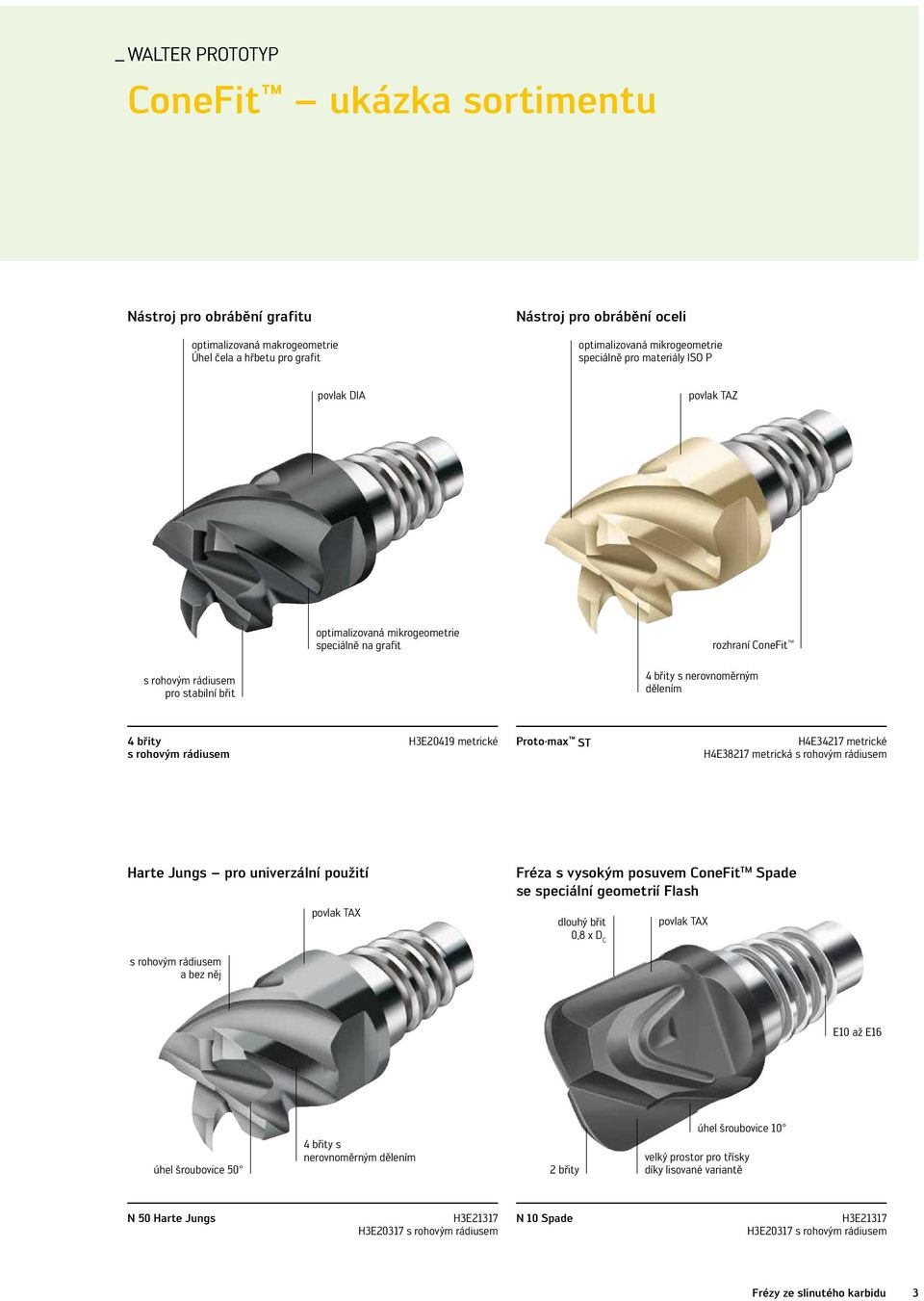

3 PODTITULEK WALTER PROTOTYP NAD TITULKEM (1.1) Titulek ConeFitzeleně ukázka (1.2), sortimentu možný i pro zalomení ve velikosti tří řádků. Titulek zeleně, možný i pro zalomení ve velikosti tří řádků. Nástroj pro obrábění grafitu optimalizovaná makrogeometrie Úhel čela a hřbetu pro grafit Nástroj pro obrábění oceli optimalizovaná mikrogeometrie speciálně pro materiály ISO P povlak DIA povlak TAZ s rohovým rádiusem pro stabilní břit optimalizovaná mikrogeometrie speciálně na grafit rozhraní ConeFit 4 břity s nerovnoměrným dělením 4 břity H3E20419 metrické s rohovým rádiusem Proto max ST H4E34217 metrické H4E38217 metrická s rohovým rádiusem Harte Jungs pro univerzální použití povlak TAX Fréza s vysokým posuvem ConeFit TM se speciální geometrií Flash dlouhý břit 0,8 x D C povlak TAX s rohovým rádiusem a bez něj E10 až E16 úhel šroubovice 50 4 břity s nerovnoměrným dělením 2 břity úhel šroubovice 10 velký prostor pro třísky díky lisované variantě N 50 Harte Jungs H3E21317 H3E20317 s rohovým rádiusem N 10 H3E21317 H3E20317 s rohovým rádiusem Frézy ze slinutého karbidu 3

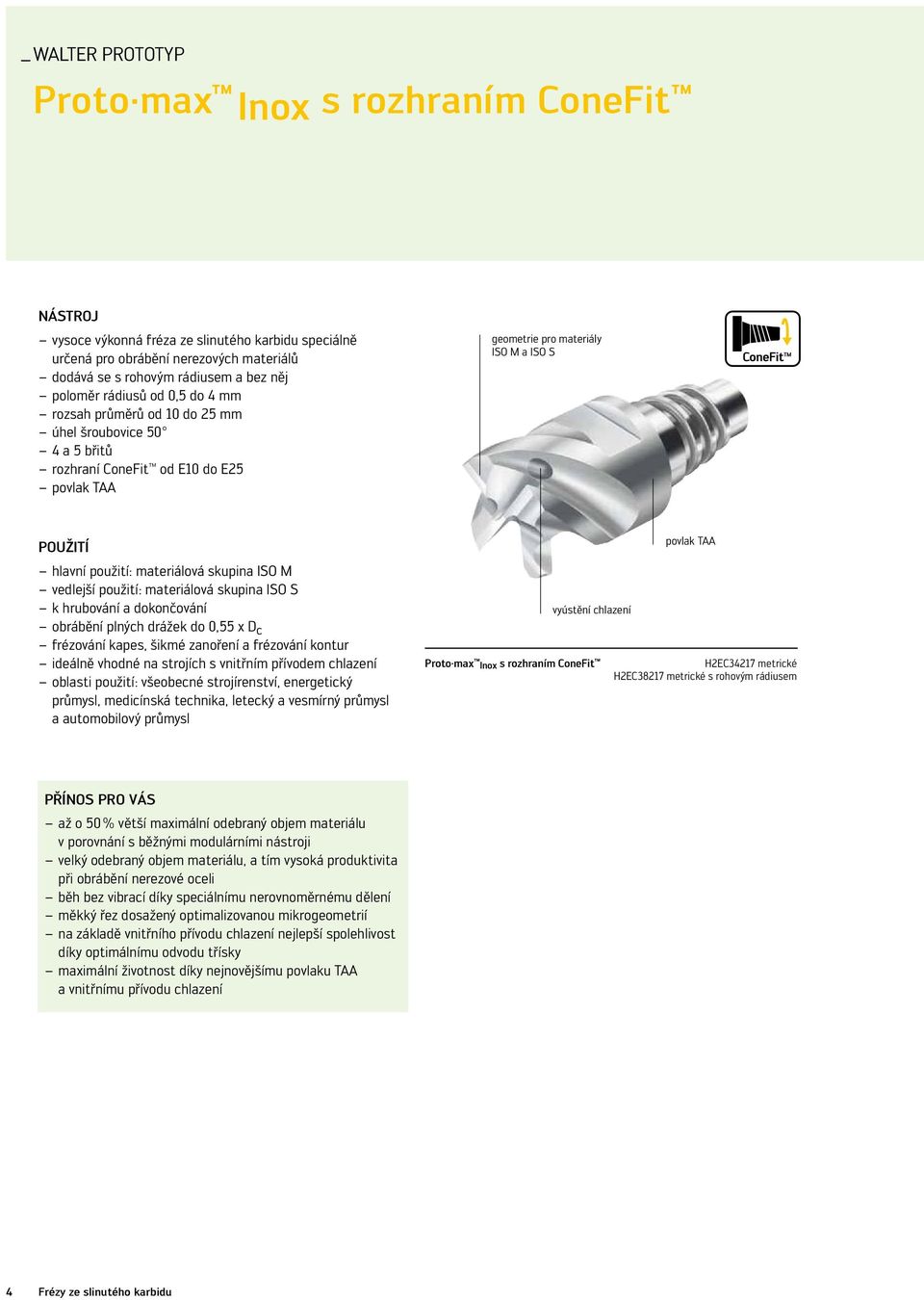

4 WALTER PROTOTYP Proto max Inox s rozhraním ConeFit NÁSTROJ vysoce výkonná fréza ze slinutého karbidu speciálně určená pro obrábění nerezových materiálů dodává se s rohovým rádiusem a bez něj poloměr rádiusů od 0,5 do 4 mm rozsah průměrů od 10 do 25 mm úhel šroubovice 50 4 a 5 břitů rozhraní ConeFit od E10 do E25 povlak TAA geometrie pro materiály ISO M a ISO S POUŽITÍ hlavní použití: materiálová skupina ISO M vedlejší použití: materiálová skupina ISO S k hrubování a dokončování obrábění plných drážek do 0,55 x D c frézování kapes, šikmé zanoření a frézování kontur ideálně vhodné na strojích s vnitřním přívodem chlazení oblasti použití: všeobecné strojírenství, energetický průmysl, medicínská technika, letecký a vesmírný průmysl a automobilový průmysl vyústění chlazení Proto max Inox s rozhraním ConeFit povlak TAA H2EC34217 metrické H2EC38217 metrické s rohovým rádiusem PŘÍNOS PRO VÁS až o 50 % větší maximální odebraný objem materiálu v porovnání s běžnými modulárními nástroji velký odebraný objem materiálu, a tím vysoká produktivita při obrábění nerezové oceli běh bez vibrací díky speciálnímu nerovnoměrnému dělení měkký řez dosažený optimalizovanou mikrogeometrií na základě vnitřního přívodu chlazení nejlepší spolehlivost díky optimálnímu odvodu třísky maximální životnost díky nejnovějšímu povlaku TAA a vnitřnímu přívodu chlazení 4 Frézy ze slinutého karbidu

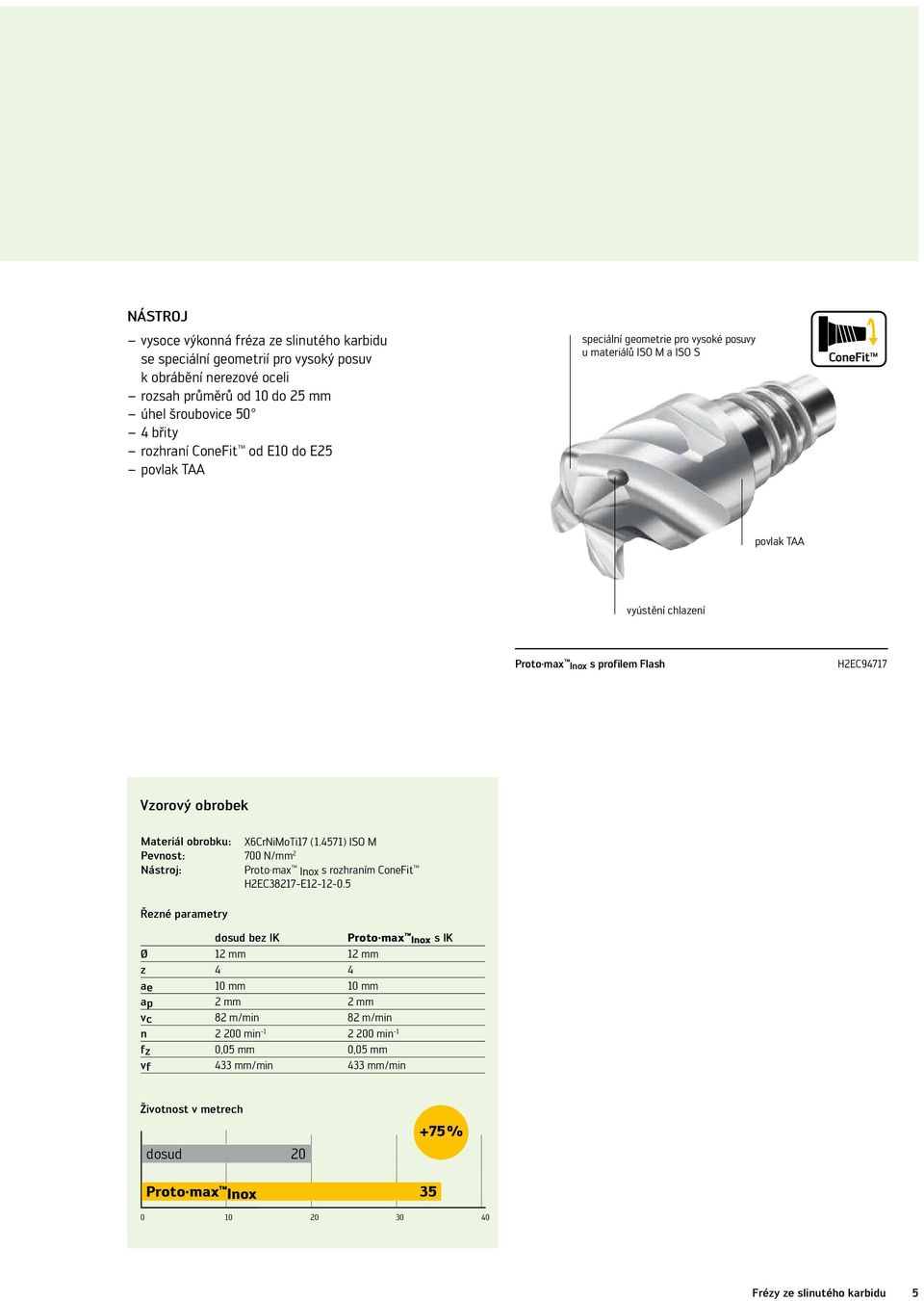

5 NÁSTROJ vysoce výkonná fréza ze slinutého karbidu se speciální geometrií pro vysoký posuv k obrábění nerezové oceli rozsah průměrů od 10 do 25 mm úhel šroubovice 50 4 břity rozhraní ConeFit od E10 do E25 povlak TAA speciální geometrie pro vysoké posuvy u materiálů ISO M a ISO S povlak TAA vyústění chlazení Proto max Inox s profilem Flash H2EC94717 Vzorový obrobek Materiál obrobku: X6CrNiMoTi17 (1.4571) ISO M Pevnost: 700 N/mm 2 Nástroj: Proto max Inox s rozhraním ConeFit H2EC38217-E Řezné parametry dosud bez IK Proto max Inox s IK Ø 12 mm 12 mm z 4 4 ae 10 mm 10 mm ap 2 mm 2 mm vc 82 m/min 82 m/min n min min -1 fz 0,05 mm 0,05 mm vf 433 mm/min 433 mm/min Životnost v metrech dosud % Proto max Inox Frézy ze slinutého karbidu 5

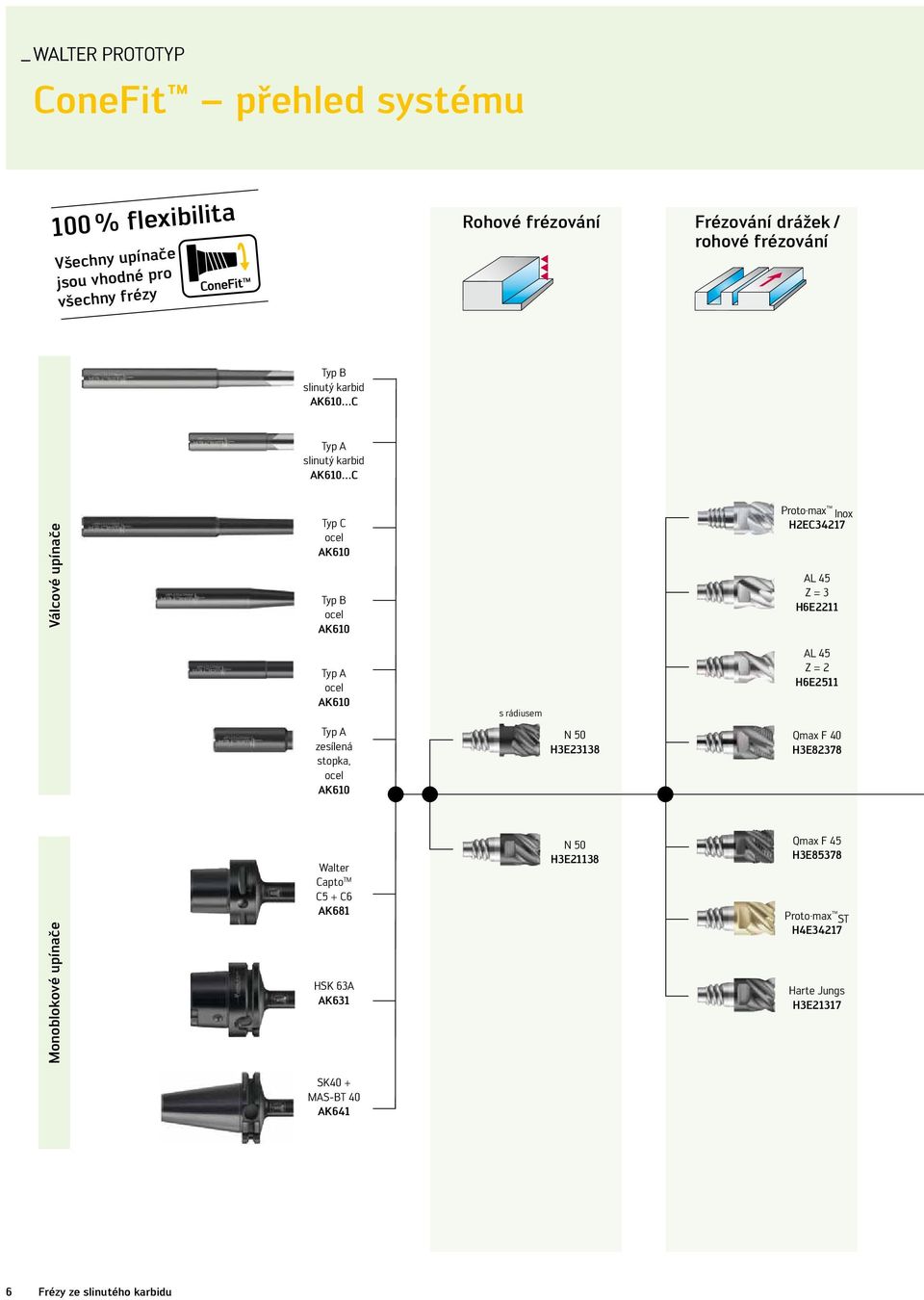

6 WALTER PROTOTYP ConeFit přehled systému 100 % flexibilita Všechny upínače jsou vhodné pro všechny frézy Rohové frézování Frézování drážek / rohové frézování Typ B slinutý karbid AK610 C Typ A slinutý karbid AK610 C Monoblokové upínače Válcové upínače Typ C ocel AK610 Typ B ocel AK610 Typ A ocel AK610 Typ A zesílená stopka, ocel AK610 Walter Capto TM C5 + C6 AK681 HSK 63A AK631 N 50 H3E23138 N 50 H3E21138 Proto max Inox H2EC34217 AL 45 Z = 3 H6E2211 AL 45 H6E2511 Qmax F 40 H3E82378 Qmax F 45 H3E85378 Proto max ST H4E34217 Harte Jungs H3E21317 SK40 + MAS-BT 40 AK641 6 Frézy ze slinutého karbidu

7 Drážkové/rohové frézování s rohovým rádiusem Kopírovací frézování Profilování s profilem Flash Proto max Inox H2EC94717 Proto max Inox H2EC38217 N 10 H1E12018 hran 60 H1E58518 N 50 pro grafit H3E20419 N 10 pro grafit H1E01219 hran 90 H1E58318 Flash Z = 4 H3E94718 N 10 H1E01118 hran 120 H1E58118 Flash Z = 3 H3E93718 N 10 H1E0111 hran 150 H1E58018 Flash H1E92718 N 40 H8E01118 hran 60 Z = 4-6 H3E58518 AL 45 H6E2311 N 40 Z = 4 H8E11118 hran 90 Z = 4-8 H3E58318 Proto max ST H4E38217 hran 120 Z = 6 H3E58118 Harte Jungs H3E20317 Čtvrtkruhová fréza Z = 4 H3E68118 Frézy ze slinutého karbidu 7

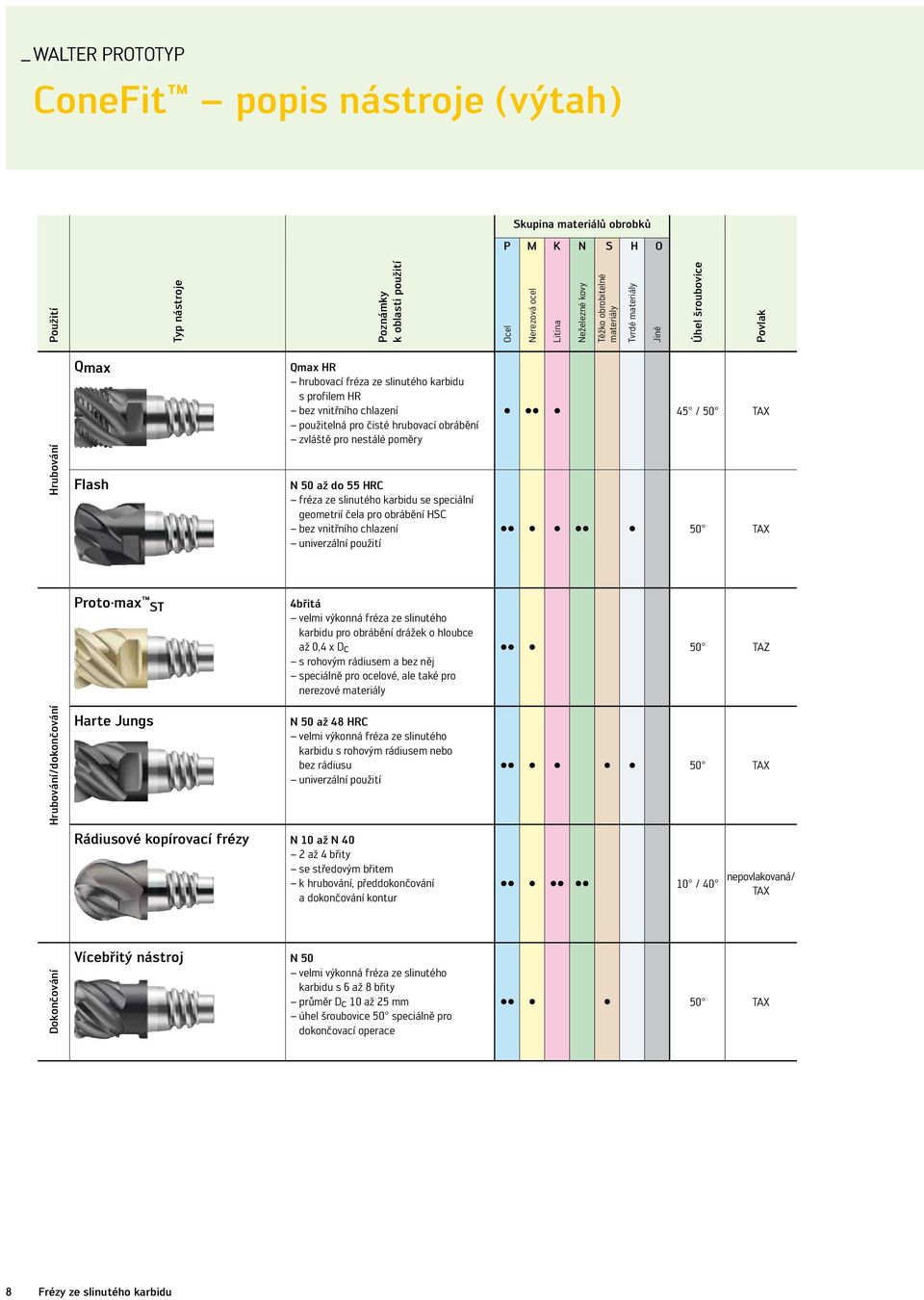

8 WALTER PROTOTYP ConeFit popis nástroje (výtah) Skupina materiálů obrobků P M K N S H O Použití Typ nástroje Hrubování Poznámky k oblasti použití Ocel Nerezová ocel Litina Neželezné kovy Těžko obrobitelné materiály Tvrdé materiály Jiné Úhel šroubovice Povlak Qmax Flash Qmax HR hrubovací fréza ze slinutého karbidu s profilem HR bez vnitřního chlazení použitelná pro čisté hrubovací obrábění zvláště pro nestálé poměry N 50 až do 55 HRC fréza ze slinutého karbidu se speciální geometrií čela pro obrábění HSC bez vnitřního chlazení univerzální použití C C C C 45 / 50 TAX C C C C C C C 50 TAX Proto max ST 4břitá velmi výkonná fréza ze slinutého karbidu pro obrábění drážek o hloubce až 0,4 x Dc s rohovým rádiusem a bez něj speciálně pro ocelové, ale také pro nerezové materiály C C C 50 TAZ Hrubování/dokončování Harte Jungs N 50 až 48 HRC velmi výkonná fréza ze slinutého karbidu s rohovým rádiusem nebo bez rádiusu univerzální použití C C C C C C 50 TAX Rádiusové kopírovací frézy N 10 až N 40 2 až 4 břity se středovým břitem k hrubování, předdokončování a dokončování kontur C C C C C C C 10 / 40 nepovlakovaná/ TAX Dokončování Vícebřitý nástroj N 50 velmi výkonná fréza ze slinutého karbidu s 6 až 8 břity průměr Dc 10 až 25 mm úhel šroubovice 50 speciálně pro dokončovací operace C C C C 50 TAX 8 Frézy ze slinutého karbidu

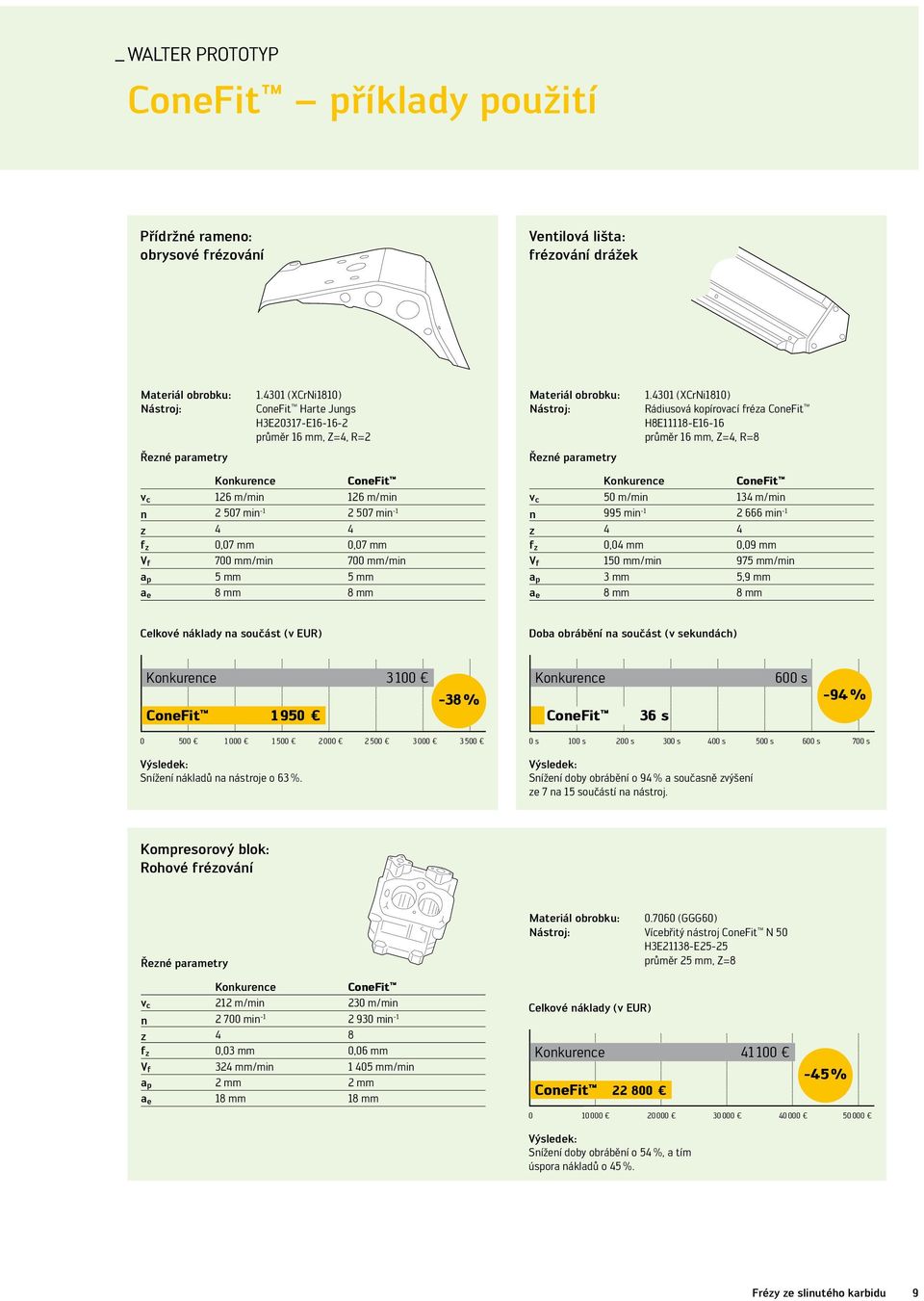

9 WALTER PROTOTYP ConeFit příklady použití Přídržné rameno: obrysové frézování Ventilová lišta: frézování drážek Materiál obrobku: Nástroj: (XCrNi1810) ConeFit Harte Jungs H3E20317-E průměr 16 mm, Z=4, R=2 Materiál obrobku: Nástroj: (XCrNi1810) Rádiusová kopírovací fréza ConeFit H8E11118-E16-16 průměr 16 mm, Z=4, R=8 Řezné parametry Řezné parametry Konkurence ConeFit v c 126 m/min 126 m/min n min min -1 z 4 4 f z 0,07 mm 0,07 mm V f 700 mm/min 700 mm/min a p 5 mm 5 mm a e 8 mm 8 mm Konkurence ConeFit v c 50 m/min 134 m/min n 995 min min -1 z 4 4 f z 0,04 mm 0,09 mm V f 150 mm/min 975 mm/min a p 3 mm 5,9 mm a e 8 mm 8 mm Celkové náklady na součást (v EUR) Doba obrábění na součást (v sekundách) Konkurence ConeFit % Konkurence ConeFit 36 s 600 s -94 % Výsledek: Snížení nákladů na nástroje o 63 %. 0 s 100 s 200 s 300 s 400 s 500 s 600 s 700 s Výsledek: Snížení doby obrábění o 94 % a současně zvýšení ze 7 na 15 součástí na nástroj. Kompresorový blok: Rohové frézování Řezné parametry Konkurence ConeFit v c 212 m/min 230 m/min n min min -1 z 4 8 f z 0,03 mm 0,06 mm V f 324 mm/min mm/min a p 2 mm 2 mm a e 18 mm 18 mm Materiál obrobku: (GGG60) Nástroj: Vícebřitý nástroj ConeFit N 50 H3E21138-E25-25 průměr 25 mm, Z=8 Celkové náklady (v EUR) Konkurence ConeFit % Výsledek: Snížení doby obrábění o 54 %, a tím úspora nákladů o 45 %. Frézy ze slinutého karbidu 9

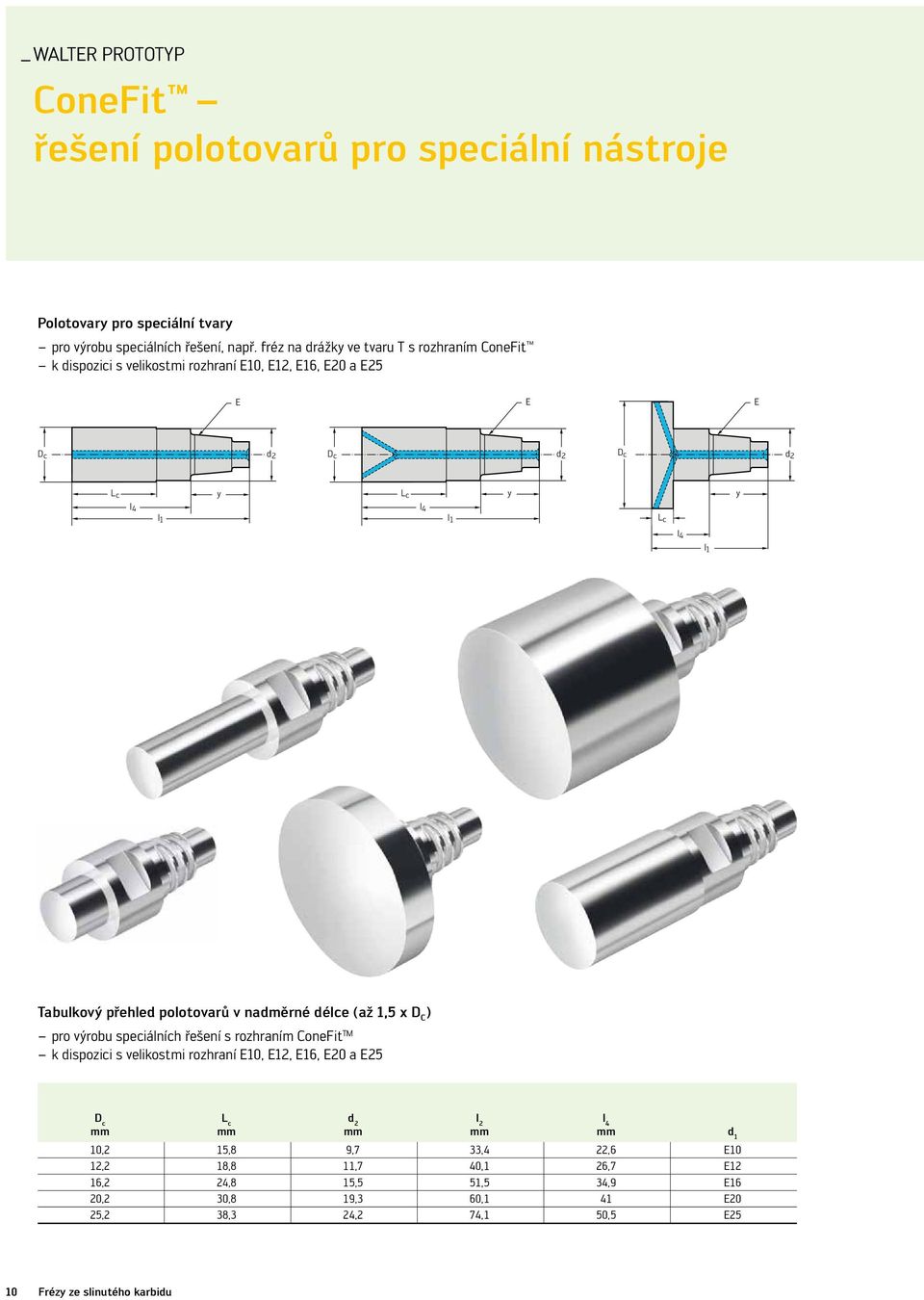

10 WALTER PROTOTYP ConeFit řešení polotovarů pro speciální nástroje Polotovary pro speciální tvary pro výrobu speciálních řešení, např. fréz na drážky ve tvaru T s rozhraním ConeFit k dispozici s velikostmi rozhraní E10, E12, E16, E20 a E25 E E E D c d 2 D c d 2 D c d 2 L c l 4 y y y L c l 4 l 1 l 1 L c l 4 l 1 Tabulkový přehled polotovarů v nadměrné délce (až 1,5 x D C ) pro výrobu speciálních řešení s rozhraním ConeFit TM k dispozici s velikostmi rozhraní E10, E12, E16, E20 a E25 D c mm L c mm d 2 mm l 2 mm l 4 mm d 1 10,2 15,8 9,7 33,4 22,6 E10 12,2 18,8 11,7 40,1 26,7 E12 16,2 24,8 15,5 51,5 34,9 E16 20,2 30,8 19,3 60,1 41 E20 25,2 38,3 24,2 74,1 50,5 E25 10 Frézy ze slinutého karbidu
