1 Kontaktní spínací přístroje pro malé a nízké napětí Základní rozdělení: Dle spínaného napětí a proudu střídavé stejnosměrné Dle spínaného výkonu signální pomocné ovládací výkonové Dle způsobu ovládání manuálně elektromagneticky (stejnosměrným napětím, střídavým napětím, univerzální napájení) pneumaticky

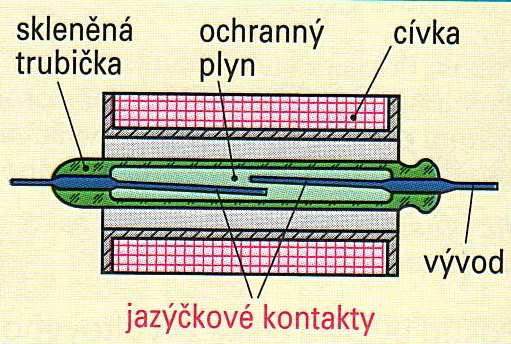

2 Elektricky ovládané spínací přístroje Elektromagnetická relé pružinové nebo jazýčkové kontakty monostabilní bistabilní Elektromagnetické relé s kontakty ovládanými kotvou Jazýčkové relé s feromagnetickými kontakty zatavenými v ochranné dusíkové atmosféře ovládanými přímo magnetickým polem cívky

3 Základní konstrukce elektromagne tického relé Typy reléových kontaktů a principiální zapojení relé v elektrickém obvodu zapínací kontakt NO rozpínací kontakt NC přepínací kontakt CO

4 Oblasti použití kontaktních relé Nevýkonové aplikace přenos dvoustavových informací (signálů) galvanického oddělení elektrických obvodů přenášejících dvoustavovou informaci změna úrovně a druhu (AC-DC) ovládacích signálů Výkonové aplikace spínání elektrických obvodů s podstatně větším výkonem než je výkon ovládacího obvodu galvanické oddělení ovládacího a výkonového obvodu

5 Pracovní oblast relé Střídavé obvody Dle účiníku zátěže, velkosti spínaného napětí robustnosti a vzdálenosti kontaktů napětí cca 250 V proudy cca 10 A Stejnosměrné obvody Dle časové konstanty induktivní zátěže τ = L / R, a velikosti spínaného napětí a robustnosti a vzdálenosti kontaktů napětí cca 100 V proudy cca 1 A Orientační vymezení pracovních oblastí signálových relé, výkonových relé a stykačů

6 Elektromagnetické stykače (vzduchové, olejové, vakuové) rozpínací kontakt NC zapínací kontakt NO Konstrukční provedení vzduchového elektromagnetického stykače s můstkovými kontakty ve vzduchové komoře ovládaného střídavým napětím. Vibrace elektromagnetu jsou utlumeny závitem nakrátko v magnetickém obvodu pevné části.

7 Organizace vývodových svorek stykače Schéma zapojení a funkční popis jednotlivých vývodů kontaktů a ovládání stykače

8 Skutečné provedení elektromagnetického stykače Jednotka pomocných kontaktů Komora s hlavními kontakty Pouzdro s tahovým elektromagnetem

9 Speciální stykače pro spínání kondenzátorových baterií Předstihové spínání pomocných kontaktů se zařazenými omezovacími rezistory, tlumícími počáteční nárazový proud kondenzátorů. Po dotažení hlavních kontaktů magnetická spojka uvolní pomocné kontakty od unášecí příčky a ty se rozepnou. Tím je obvod připraven k vypnutí hlavními kontakty odolnými působení vypínacího oblouku

10 Schéma zapojení a provedení magnetických spojek pomocných zapínacích kontaktů stykače pro spínání kompenzačních baterií

11 Hřídelový stykač se třemi otočnými kontakty pro těžké provozy Zhášecí komory Nosná hřídel kontaktů Ovládací elektromagnet Montážní poloha je vertikální, při odpadu kontaktů během vypínání se využívá gravitace

12 Kategorie užití elektromagnetických stykačů ve střídavých a stejnosměrných obvodech Střídavé proudy AC

13 Kategorie užití pro stejnosměrné proudy DC

14 Typový štítek stykače Typové označení Technické standardy Certifikační laboratoře Jmenovitý proud, resp. výkon dle kategorie užití Horní část Evropa Dolní část - Amerika

15 Základní silové a ovládací obvody s elektromagnetickými stykači Silové a ovládací schéma pro tlačítkové spínání třífázového motoru s jedním směrem otáčení S1 vypínací tlačítko S2 zapínací tlačítko pomocný přídržný kontakt stykače

16 Silové a ovládací schéma pro tlačítkové spínání třífázového motoru s jedním směrem otáčení pro ovládání ze dvou míst S1, S3 vypínací tlačítka S2, S4 zapínací tlačítka pomocný přídržný kontakt stykače

17 Spínání dvou světelných obvodů s elektricky vzájemně blokovaným zapnutím pomocí rozpínacích kontaktů 21-22

18 Zapojení silových a ovládacích obvodů pro reverzaci směru otáčení asynchronního motoru s nuceným vypnutím před reverzací. Křížové blokování zapínacího tlačítka opačného směru. Rozpínací kontakt F3 se svorkami je součástí nadproudového relé F3 v přívodu k motoru

19 Jisticí nadproudová relé Jsou určena k ochraně před přetížením zejména elektromotorů. Schéma sestavy asynchronní motor spínaný stykačem a chráněný nadproudovým relé napájením měřicími transformátory proudu. Tato sestava musí mít ještě předřazeno jištění proti zkratu (například tavné pojistky) pro ochranu kontaktů stykače, bimetalových čidel a vedení. Vypnutí chráněného obvodu je provedeno stykačem. Čidlem nadproudového relé je bimetalový pásek, ohřívaný protékajícím proudem. Jeho schématická značka

20 Princip činnosti proudově závislé spouště s bimetalem ohřev bimetalu procházejícím proudem postupná deformace bimetalového pásku vlivem ohřevu (časová prodleva) změna polohy volného konce bimetalu vyvolá vybavení volnoběžky spínacího kontaktu jističe l Posunutí táhla o y uvolní volnoběžku y Změna délky elementu bimetalu s teplotou Hodnoty teplotního součinitele roztažnosti α vybraných materiálů č. materiál a.10-5 /K -1 1 hliník 2,4 2 měď 1,7 3 stříbro 1,9 4 wolfram 0,4 5 železo 1,2
