Vzorkovací zesilovač základní princip všech digitálních osciloskopů, záznamníků, převodníků,
|
|
- Pavel Musil
- před 7 lety
- Počet zobrazení:
Transkript
1 5. října
2 TYPY SIGNÁLŮ Vzorkovací zesilovač základní princip všech digitálních osciloskopů, záznamníků, převodníků, 5. října
3 II. ÚPRAVA SIGNÁLŮ může nabývat konečného počtu hodnot kódovaný signál se binární zvláštní případ sériovým přenosem kvantovaného signálu 5. října
4 AMLITUDOVÁ MODULACE přenášený signál nosný signál výsledný signál 5. října
5 KMITOČTOVÁ MODULACE přenášený signál nosný signál výsledný signál 5. října
6 IMPULSOVÁ MODULACE 5. října
7 Amplitudovou (amplitude modulation, AM) Kmitočtovou (frequency modulation, FM) Další modulace například jsou : Impulsní modulace - impulsní amplitudová modulace impulsní šířková modulace impulsní frekvenční modulace impulsní polohová modulace impulsní kódová modulace 5. října
8 5. října
9 5. října
10 5. října
11 impulsní amplitudová modulace impulsní šířková modulace impulsní frekvenční modulace impulsní polohová modulace impulsní kódová modulace 5. října
12 SENZORY A SNÍMAČE Dělení senzorů a snímačů Styku s měřeným objektem bezdotykové dotykové nitrotělní Vstupní veličiny elektrické magnetické optické akustické mechanické termické hydraulické jaderné chemické biologické 5. října
13 SENZORY A SNÍMAČE Základní princip funkce aktivní pasivní Vnitřní princip funkce fyzikálně chemické termoelektrické magnetické mechanickoelektrické piezoelektrické radiační 5. října
14 SENZORY A SNÍMAČE Tvar výstupního signálu ANALOGOVÝ IMPULSOVÝ ČÍSLICOVÝ Přesnost průmyslová vědecká pro ruční zařízení domácí spotřebiče základní elektronika 5. října
15 SENZORY A SNÍMAČE Měření elektrických veličin napětí U proud I 5. října

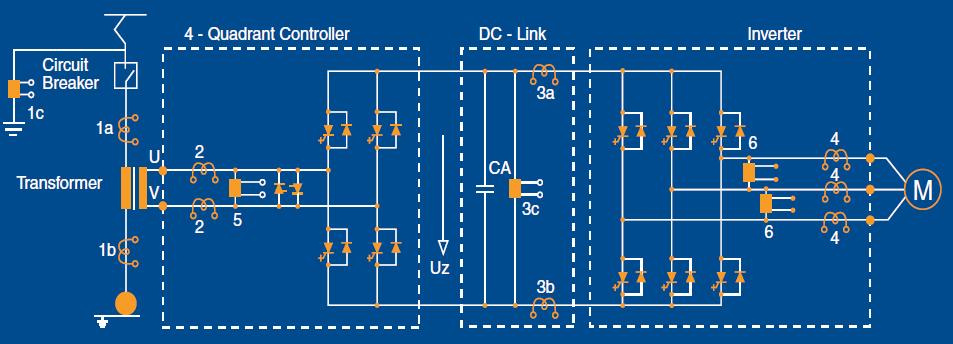

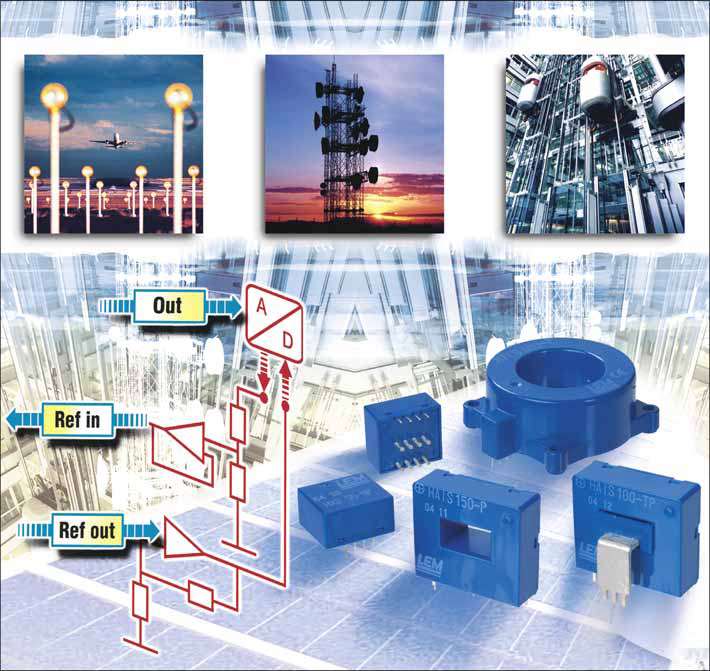

16 LEM snímače proudu a napětí 5. října
17 LEM snímače proudu a napětí 5. října
18 SENZORY A SNÍMAČE Měření otáček rotoru el. Pohonu analogový signál impulsní signál tachodynamo inkrementální čidlo 5. října
19 SENZORY A SNÍMAČE inkrementální čidlo 5. října
20 SENZORY A SNÍMAČE Měření točivého momentu tenzomerický hřídel 5. října
21 SENZORY A SNÍMAČE Měřiče momentu síly můžeme z fyzikálního hlediska rozdělit do následujících skupin: a) měřiče pro nepřímé měření momentu síly b) odporové měřiče c) indukční d) magnetoelastické e) využití Wiedemannova jevu f) kapacitní tenzomerický hřídel 5. října
22 5. října
23 STRUKTURA REGULOVANÉ SOUSTAVY regulátor soustava řízení w - odchylka v e F r y akční zásah F s v regulovaná veličina měření F m V = (F r. F s ). W (F m.f r.f s ).v ---- V F r. F s W = F m.f r.f s 5. října
24 STYK REGULÁTORU S PROSTŘEDÍM Technické prostředky : získání informace transformace a přenos informace zpracování informace záznam informace zobrazení informace informace a styk s operátorem 5. října
25 STYK REGULÁTORU S PROSTŘEDÍM Přenos informace od čidla k dalšímu zpracování přizpůsobení parametrům přenosové cesty, unifikace signálů, omezení rušení. Galvanické oddělení : optoelektronické spojovací členy oddělovací zesilovače Elektrické výkonové zesilovače : elektromechanické relé točivé zesilovače Elektronické zesilovače : pneumatické hydráulické mechanické 5. října
26 STYK REGULÁTORU S PROSTŘEDÍM Tvarovače signálu: pro obnovení původního tvaru změnu na požadovaný tvar Převodníky : přirozeného signálu na unifikovaný mezisystémové modulátory A/D a D/A převodníky kodéry a dekodery filtry 5. října
27 POŽADAVKY NA SNÍMAČE Požadavky na snímače : informační obsah rozsah, třída přesnosti informační tok obsah za čas energetické poměry spolehlivost Pravděpodobnost bezporuchové práce Hustota poruch df (t) /dt Intenzita poruch λ (t) = f (t) /(1-F (t) ) Střední doba mezi poruchami 5. října
28 POŽADAVKY NA SNÍMAČE Jednoznačná (lineární) závislost Velká strmost statické charakteristiky Přesnost, třída přesnosti, rozlišovací schopnost Časová nezávislost parametrů Dynamické vlastnosti kmitočtová charakteristika, minimální časová konstanta Nezávislost na parazitních vlivech teplota, tlak, vlhkost Minimální zatěžování měřeného objektu Optimální výkon Spolehlivost Jednoduchá údržba Dostupnost, cena Životnost Fyzikální veličina výstupu, úroveň 5. října
29 SNÍMAČE V ELEKTRICKÝCH POHONECH Snímače elektrických veličin : snímače napětí snímače proudu transformátory Hallovy sondy snímače změny měřící transformátory bočníky Snímače polohy : kontaktní spínače mikrospínače / koncové spínače bezkontaktní - indukční přibližovací, štěrbinové optické - štěrbinové, reflexní, difuzní, separátní optoelektronické snímače magnetické snímače 5. října
30 SNÍMAČE V ELEKTRICKÝCH POHONECH Snímače otáčivé rychlosti : tachodynama max. 6000/min, 80V tachoalternátory impulsní tachogenerátory optoelektrické/indukční optické snímače 5. října
31 SNÍMAČE V ELEKTRICKÝCH POHONECH magnetický snímač s Hallovými sondami 5. října
32 SNÍMAČE V ELEKTRICKÝCH POHONECH Snímače dráhy : bezkontaktní fázové měniče selsyny lineární transformát Snímače kódu čtecí hlavy 5. října
33 SNÍMAČE V ELEKTRICKÝCH POHONECH Snímače tlaku : manostaty s mikrospínačem odporové membránové kontaktní s signalizace mezí tenzometrická čidla snímače tlakové diference 5. října
34 SNÍMAČE V ELEKTRICKÝCH POHONECH Snímače momentu : 5. října
35 SNÍMAČE V ELEKTRICKÝCH POHONECH Snímače momentu : 5. října
36 SNÍMAČE V ELEKTRICKÝCH POHONECH října
37 SNÍMAČE V ELEKTRICKÝCH POHONECH 5. října
38 SNÍMAČE V ELEKTRICKÝCH POHONECH 5. října
39 SNÍMAČE V ELEKTRICKÝCH POHONECH
40 SNÍMAČE V ELEKTRICKÝCH POHONECH 5. října
41 SNÍMAČE V ELEKTRICKÝCH POHONECH října
42 SNÍMAČE V ELEKTRICKÝCH POHONECH Snímače teploty : bimetalové s kontaktem kapilárové termoelektrické odporové PT100 / 10mA (PT1000)
43 SNÍMAČE V ELEKTRICKÝCH POHONECH Snímače hladiny : magnetické, rotační, vibrační, vodivostní, kapacitní, ulrazvukové a radarové snímače hladiny 5. října
44 SNÍMAČE V ELEKTRICKÝCH POHONECH Snímače průtoku : měřící clony a dýzy, rychlostní, indukční, ultrazvukové, vírové, hmotnostní a rotametry 5. října
45 SNÍMAČE V ELEKTRICKÝCH POHONECH Snímače mechanických veličin : kmitání ložisek piezoelektrické ultrazvukových signálů viskozity paliva kovové nečistoty v oleji koncentrace O 2 tah ventilátoru hluku 5. října
46 PRINCIPY SNÍMAČŮ Indukční snímače 5. října
47 PRINCIPY SNÍMAČŮ 5. října
48 PRINCIPY SNÍMAČŮ Indukční snímače 5. října
49 PRINCIPY SNÍMAČŮ Indukční snímače 5. října
50 PRINCIPY SNÍMAČŮ Kapacitní snímače měření výšky hladiny měření vlhkosti 5. října
51 PRINCIPY SNÍMAČŮ 5. října
52 PRINCIPY SNÍMAČŮ 5. října
53 PRINCIPY SNÍMAČŮ kapacitní snímače 5. října
54 PRINCIPY SNÍMAČŮ Piezoelektrické snímače 5. října
55 PRINCIPY SNÍMAČŮ 5. října
56 PRINCIPY SNÍMAČŮ Termočlánky Dvojkovy FE- KO PtRh Pt NiCr - Ni 5. října
57 5. října
58 5. října
