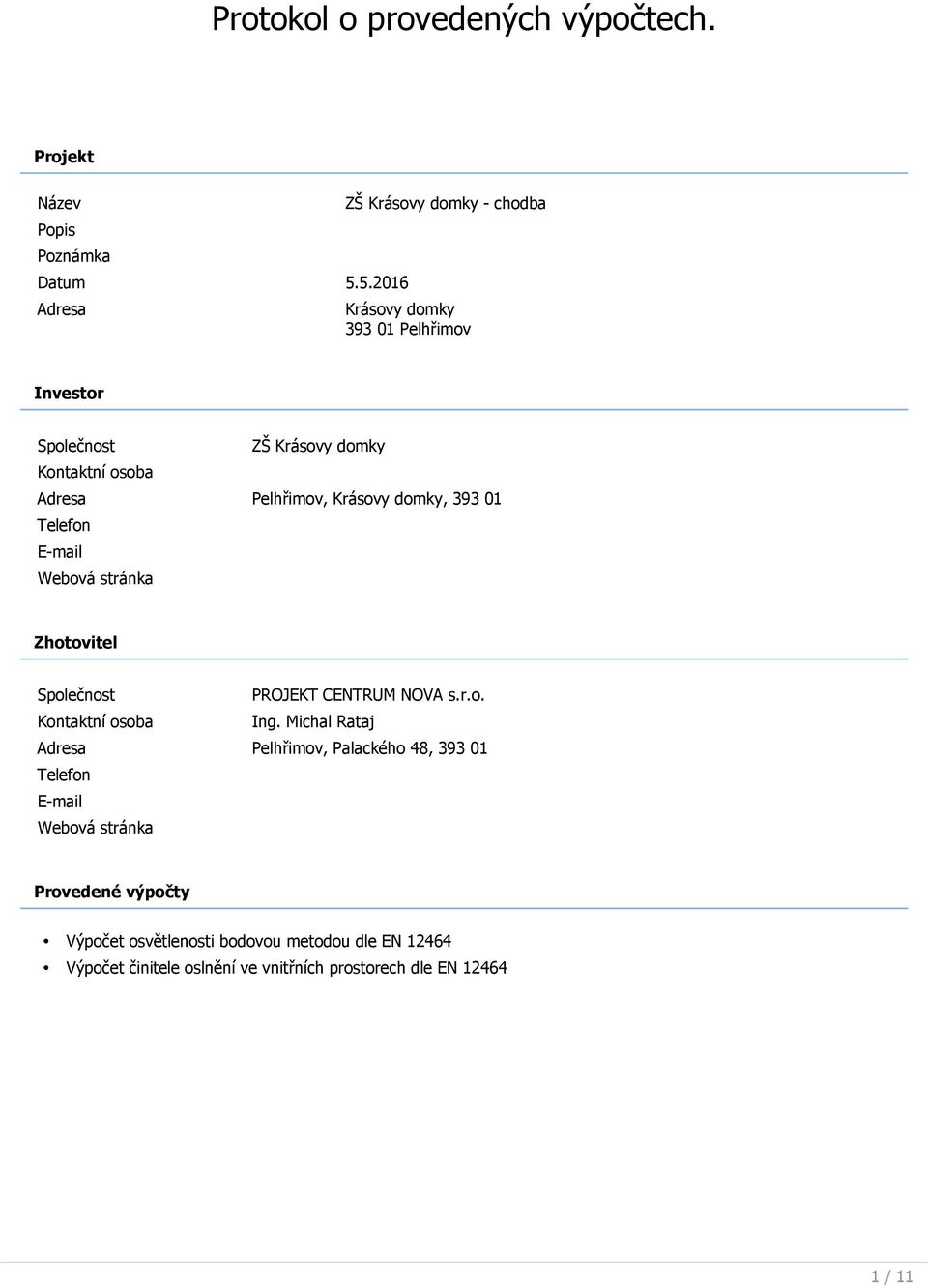

1 Protokol o provedených výpočtech. Projekt Název Popis Poznámka Datum Adresa ZŠ Krásovy domky - chodba Krásovy domky Pelhřimov Investor Společnost ZŠ Krásovy domky Kontaktní osoba Adresa Pelhřimov, Krásovy domky, Telefon Webová stránka Zhotovitel Společnost PROJEKT CENTRUM NOVA s.r.o. Kontaktní osoba Ing. Michal Rataj Adresa Pelhřimov, Palackého 48, Telefon Webová stránka Provedené výpočty Výpočet osvětlenosti bodovou metodou dle EN Výpočet činitele oslnění ve vnitřních prostorech dle EN / 11

Pelhřimov, Krásovy domky, 393 01 Telefon E-mail Webová stránka Zhotovitel Společnost PROJEKT CENTRUM NOVA s.r.o. Kontaktní osoba Ing.

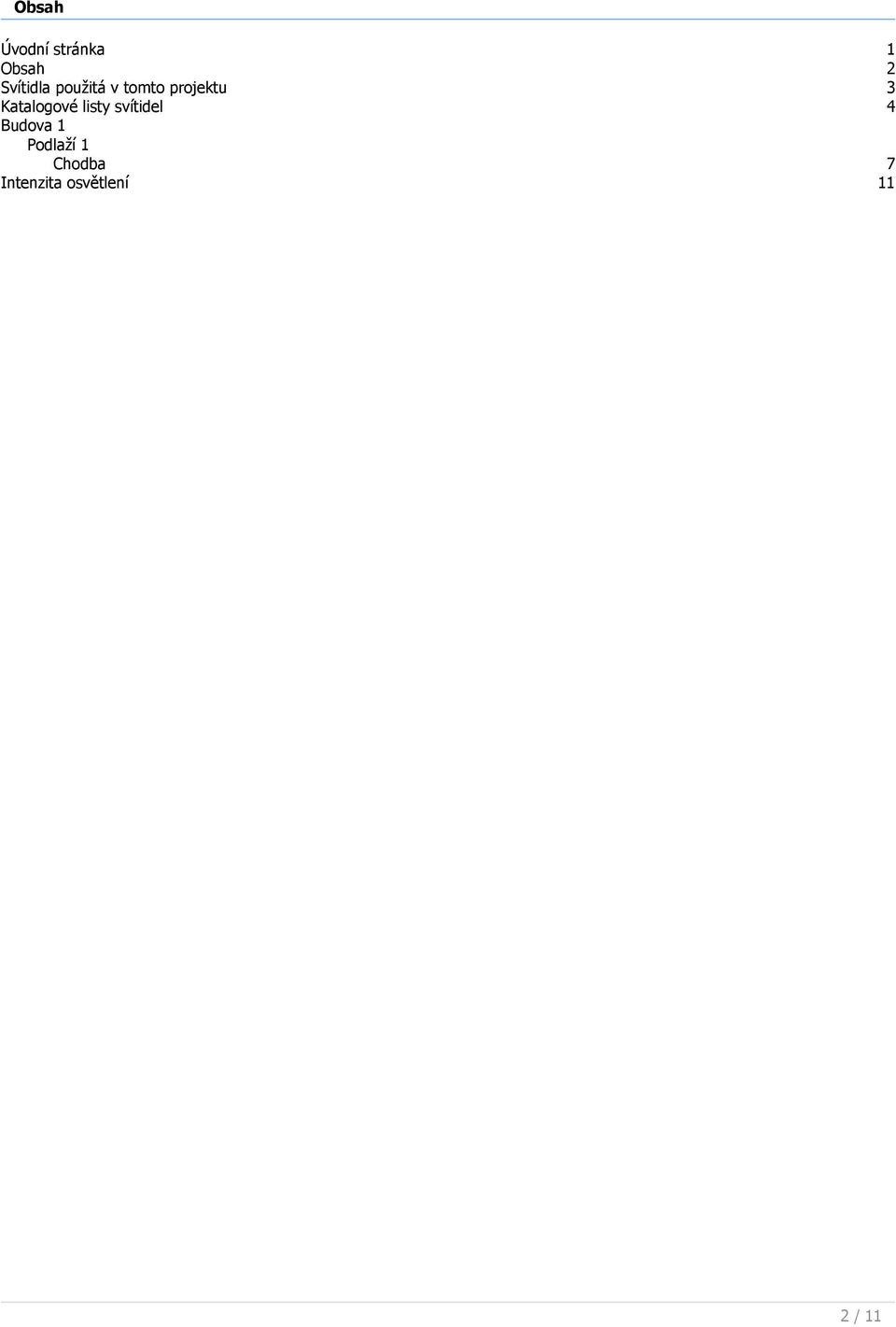

2 Obsah Úvodní stránka 1 Obsah 2 Svítidla použitá v tomto projektu 3 Katalogové listy svítidel 4 Budova 1 Podlaží 1 Chodba 7 Intenzita osvětlení 11 2 / 11

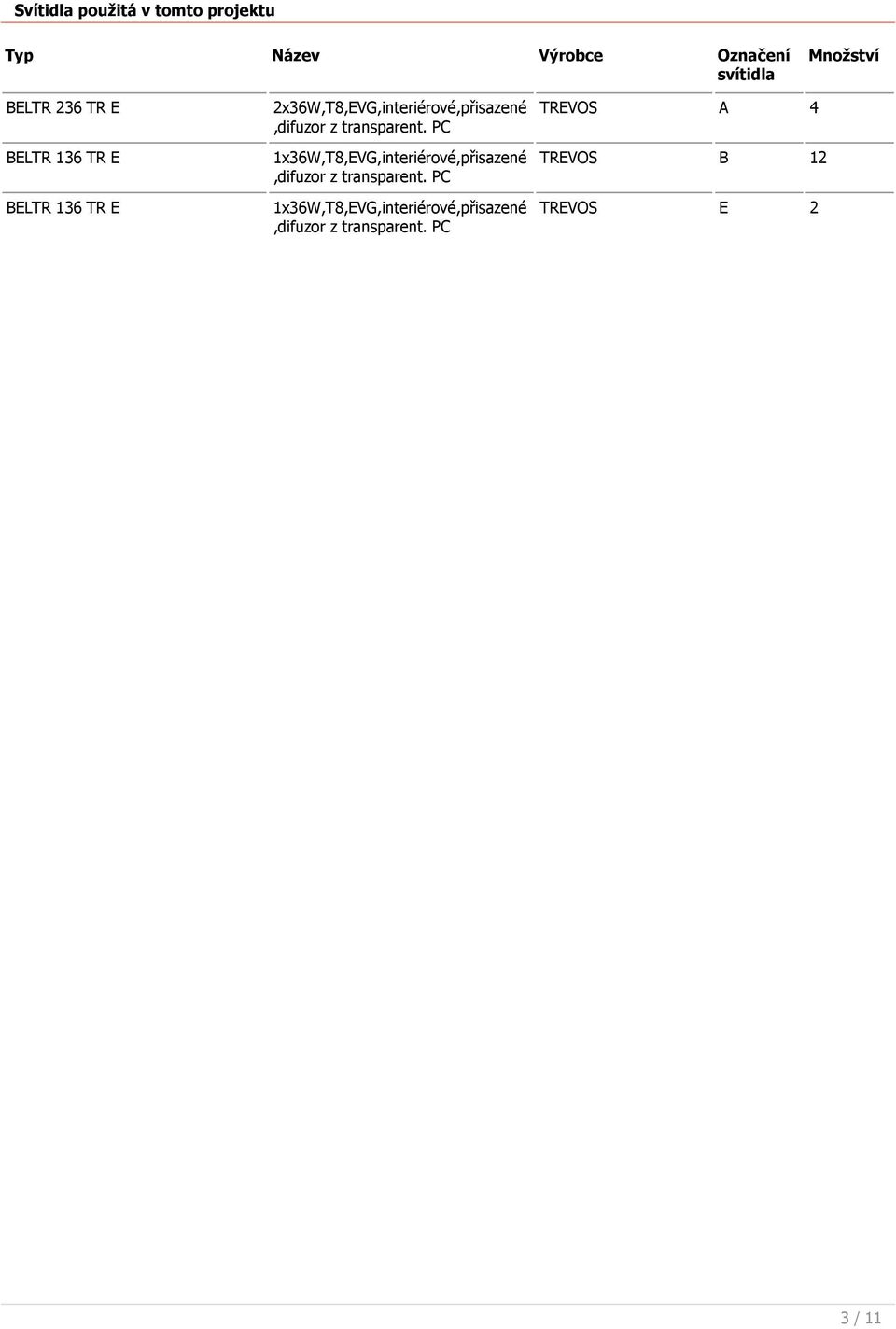

3 Svítidla použitá v tomto projektu Typ Název Výrobce Označení svítidla Množství BELTR 236 TR E BELTR 136 TR E BELTR 136 TR E 2x36W,T8,EVG,interiérové,přisazené,difuzor z transparent. PC 1x36W,T8,EVG,interiérové,přisazené,difuzor z transparent. PC 1x36W,T8,EVG,interiérové,přisazené,difuzor z transparent. PC TREVOS A 4 TREVOS B 12 TREVOS E 2 3 / 11

transparent. PC 1x36W,T8,EVG,interiérové,přisazené,difuzor z transparent.

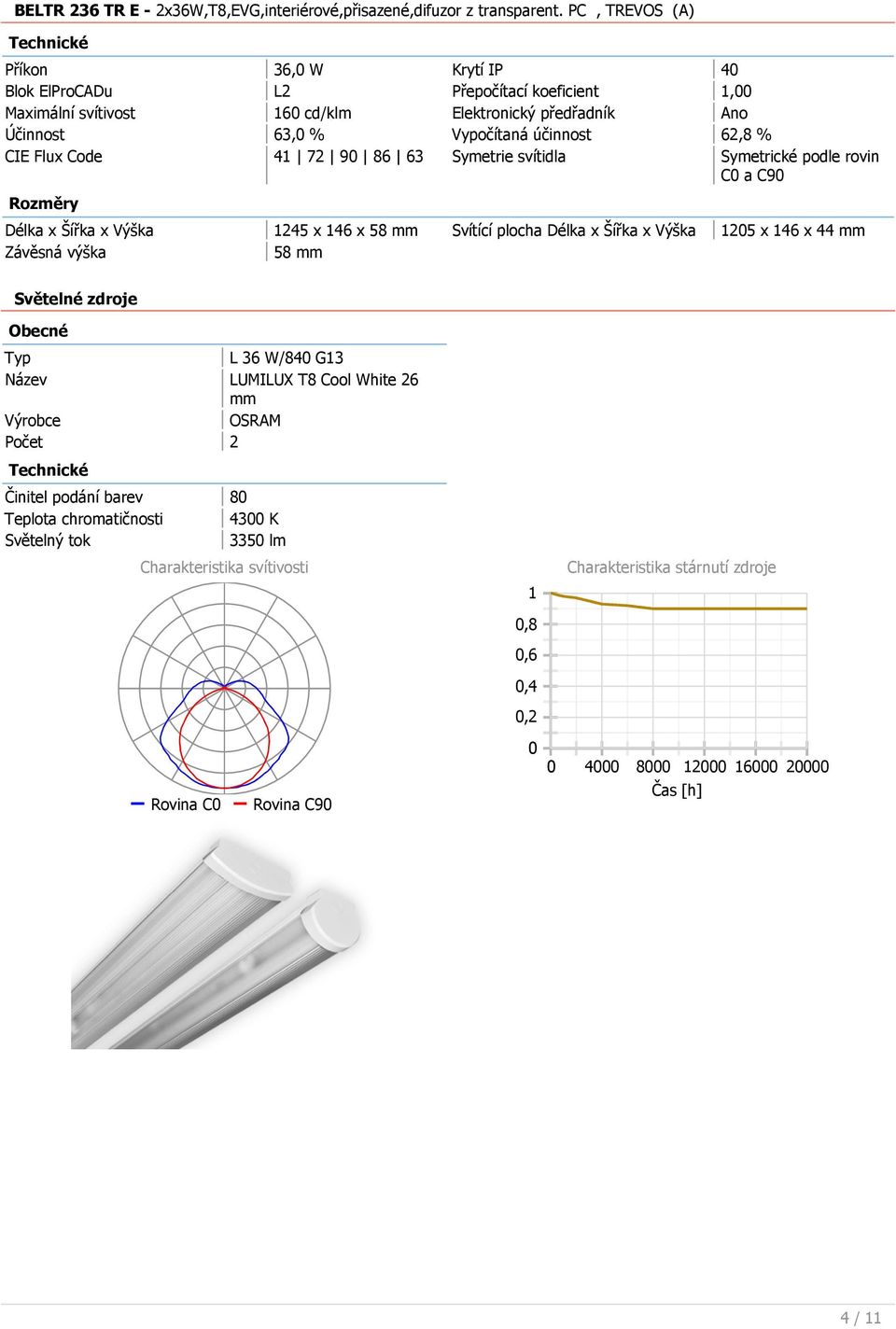

4 BELTR 236 TR E - 2x36W,T8,EVG,interiérové,přisazené,difuzor z transparent. PC, TREVOS (A) Příkon 36,0 W Krytí IP 40 Blok ElProCADu L2 Přepočítací koeficient 1,00 Maximální svítivost 160 cd/klm Elektronický předřadník Ano Účinnost 63,0 % Vypočítaná účinnost 62,8 % CIE Flux Code Symetrie svítidla Symetrické podle rovin C0 a C90 Rozměry Délka x Šířka x 1245 x 146 x 58 mm Svítící plocha Délka x Šířka x 1205 x 146 x 44 mm Závěsná výška 58 mm Světelné zdroje Obecné Typ L 36 W/840 G13 Název LUMILUX T8 Cool White 26 mm Výrobce OSRAM Počet 2 Činitel podání barev 80 Teplota chromatičnosti 4300 K Světelný tok 3350 lm Charakteristika svítivosti 1 0,8 0,6 0,4 0,2 Charakteristika stárnutí zdroje Rovina C0 Rovina C Čas [h] 4 / 11

Flux Code 41 72 90 86 63 Symetrie svítidla Symetrické podle rovin C0 a C90 Rozměry Délka x Šířka x 1245 x 146 x 58 mm Svítící plocha Délka x Šířka x 1205 x 146 x 44 mm Závěsná výška 58 mm

5 BELTR 136 TR E - 1x36W,T8,EVG,interiérové,přisazené,difuzor z transparent. PC, TREVOS (B) Příkon 36,0 W Krytí IP 40 Blok ElProCADu L1 Přepočítací koeficient 1,00 Maximální svítivost 138 cd/klm Elektronický předřadník Ano Účinnost 82,0 % Vypočítaná účinnost 81,7 % CIE Flux Code Symetrie svítidla Symetrické podle rovin C0 a C90 Rozměry Délka x Šířka x 1245 x 87 x 75 mm Svítící plocha Délka x Šířka x 1205 x 87 x 60 mm Závěsná výška 75 mm Světelné zdroje Obecné Typ L 36 W/840 G13 Název LUMILUX T8 Cool White 26 mm Výrobce OSRAM Počet 1 Činitel podání barev 80 Teplota chromatičnosti 4300 K Světelný tok 3350, lm Charakteristika svítivosti 1 0,8 0,6 0,4 0,2 Charakteristika stárnutí zdroje Rovina C0 Rovina C Čas [h] 5 / 11

Flux Code 34 62 83 70 82 Symetrie svítidla Symetrické podle rovin C0 a C90 Rozměry Délka x Šířka x 1245 x 87 x 75 mm Svítící plocha Délka x Šířka x 1205 x 87 x 60 mm Závěsná výška 75 mm Světelné

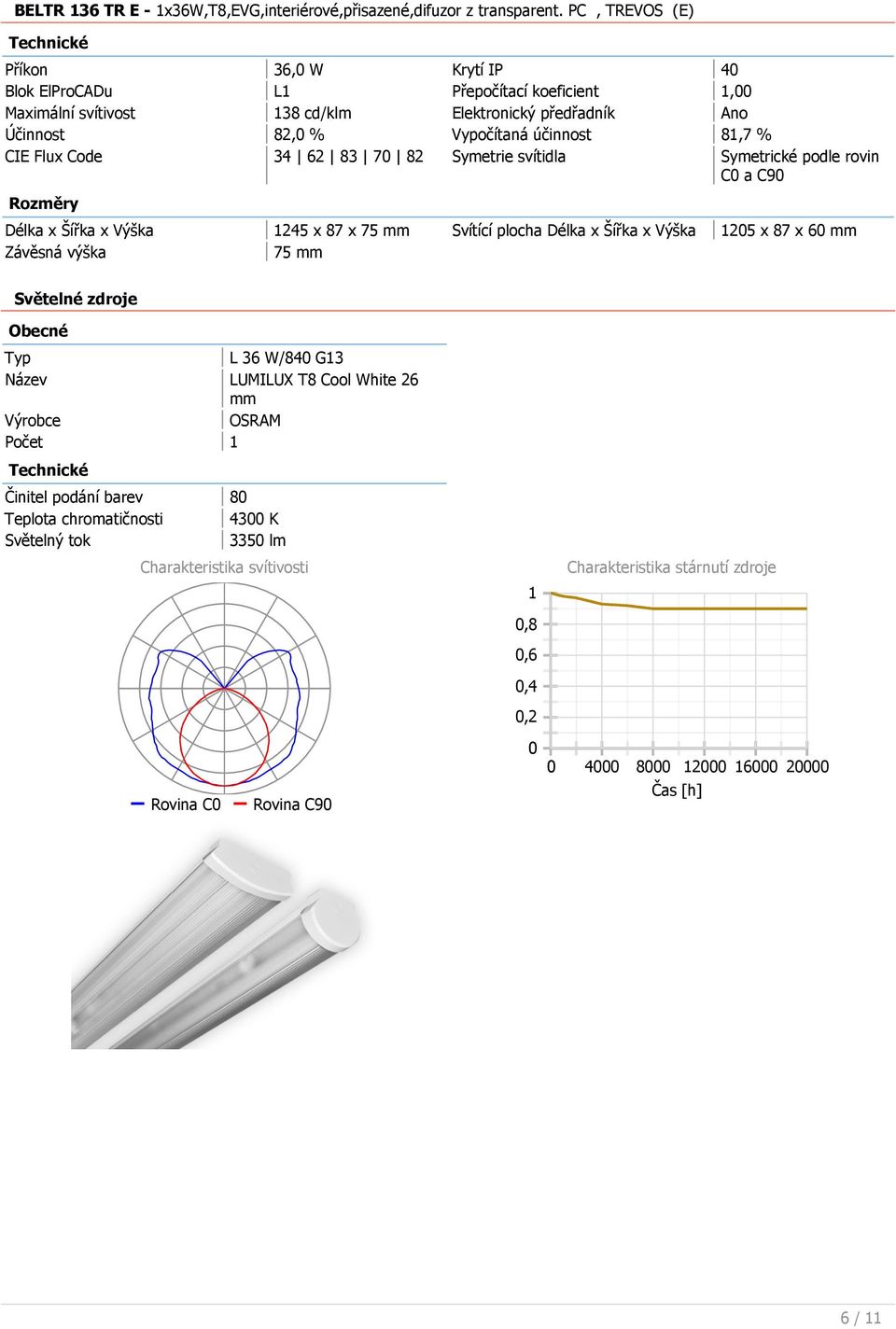

6 BELTR 136 TR E - 1x36W,T8,EVG,interiérové,přisazené,difuzor z transparent. PC, TREVOS (E) Příkon 36,0 W Krytí IP 40 Blok ElProCADu L1 Přepočítací koeficient 1,00 Maximální svítivost 138 cd/klm Elektronický předřadník Ano Účinnost 82,0 % Vypočítaná účinnost 81,7 % CIE Flux Code Symetrie svítidla Symetrické podle rovin C0 a C90 Rozměry Délka x Šířka x 1245 x 87 x 75 mm Svítící plocha Délka x Šířka x 1205 x 87 x 60 mm Závěsná výška 75 mm Světelné zdroje Obecné Typ L 36 W/840 G13 Název LUMILUX T8 Cool White 26 mm Výrobce OSRAM Počet 1 Činitel podání barev 80 Teplota chromatičnosti 4300 K Světelný tok 3350 lm Charakteristika svítivosti 1 0,8 0,6 0,4 0,2 Charakteristika stárnutí zdroje Rovina C0 Rovina C Čas [h] 6 / 11

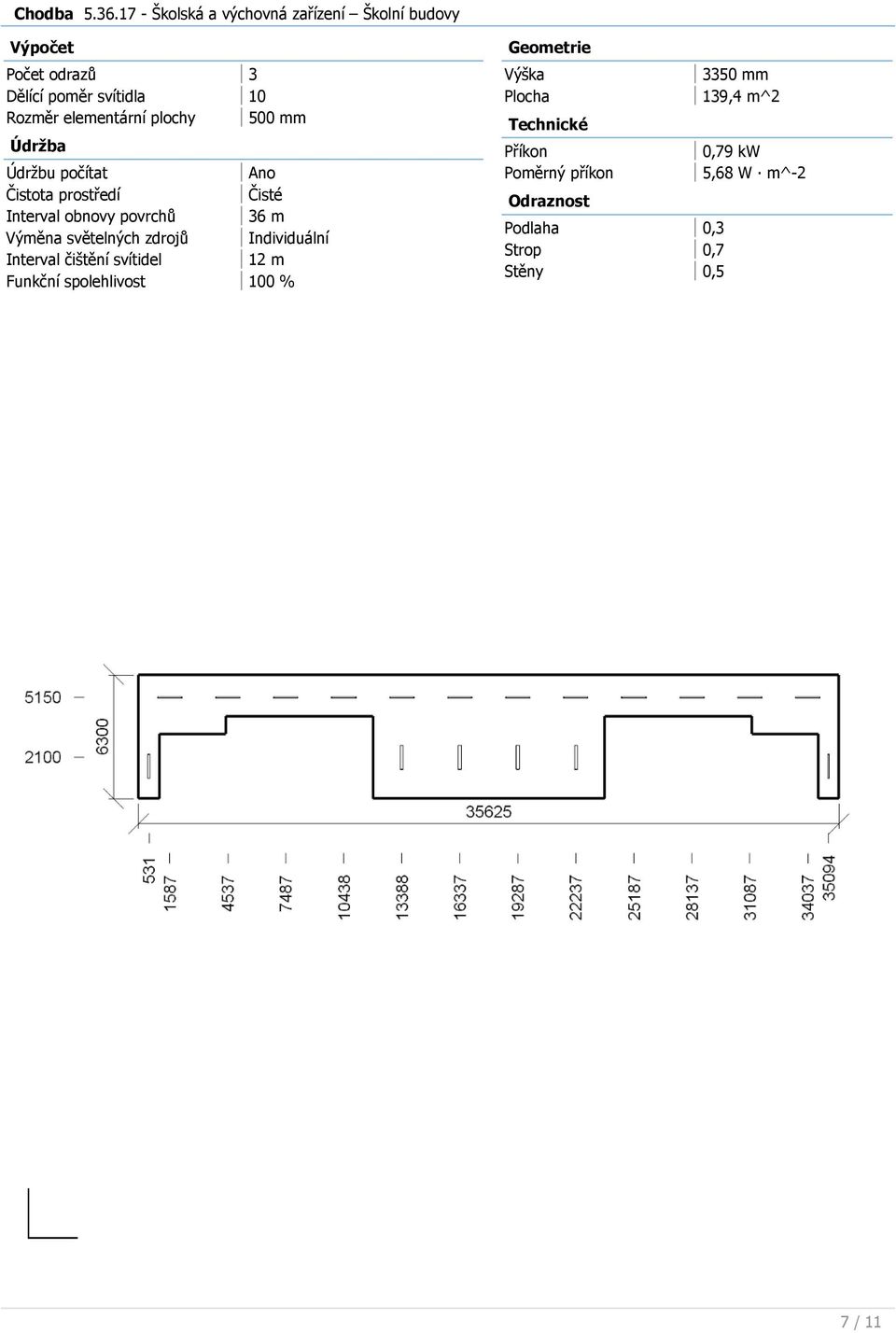

7 Chodba Školská a výchovná zařízení Školní budovy Výpočet Počet odrazů 3 Dělící poměr svítidla 10 Rozměr elementární plochy 500 mm Údržba Údržbu počítat Ano Čistota prostředí Čisté Interval obnovy povrchů 36 m Výměna světelných zdrojů Individuální Interval čištění svítidel 12 m Funkční spolehlivost 100 % Geometrie Plocha Příkon Poměrný příkon Odraznost Podlaha 0,3 Strop 0,7 Stěny 0, mm 139,4 m^2 0,79 kw 5,68 W m^-2 7 / 11

elementární plochy 500 mm Údržba Údržbu počítat Ano Čistota prostředí Čisté Interval obnovy povrchů 36 m

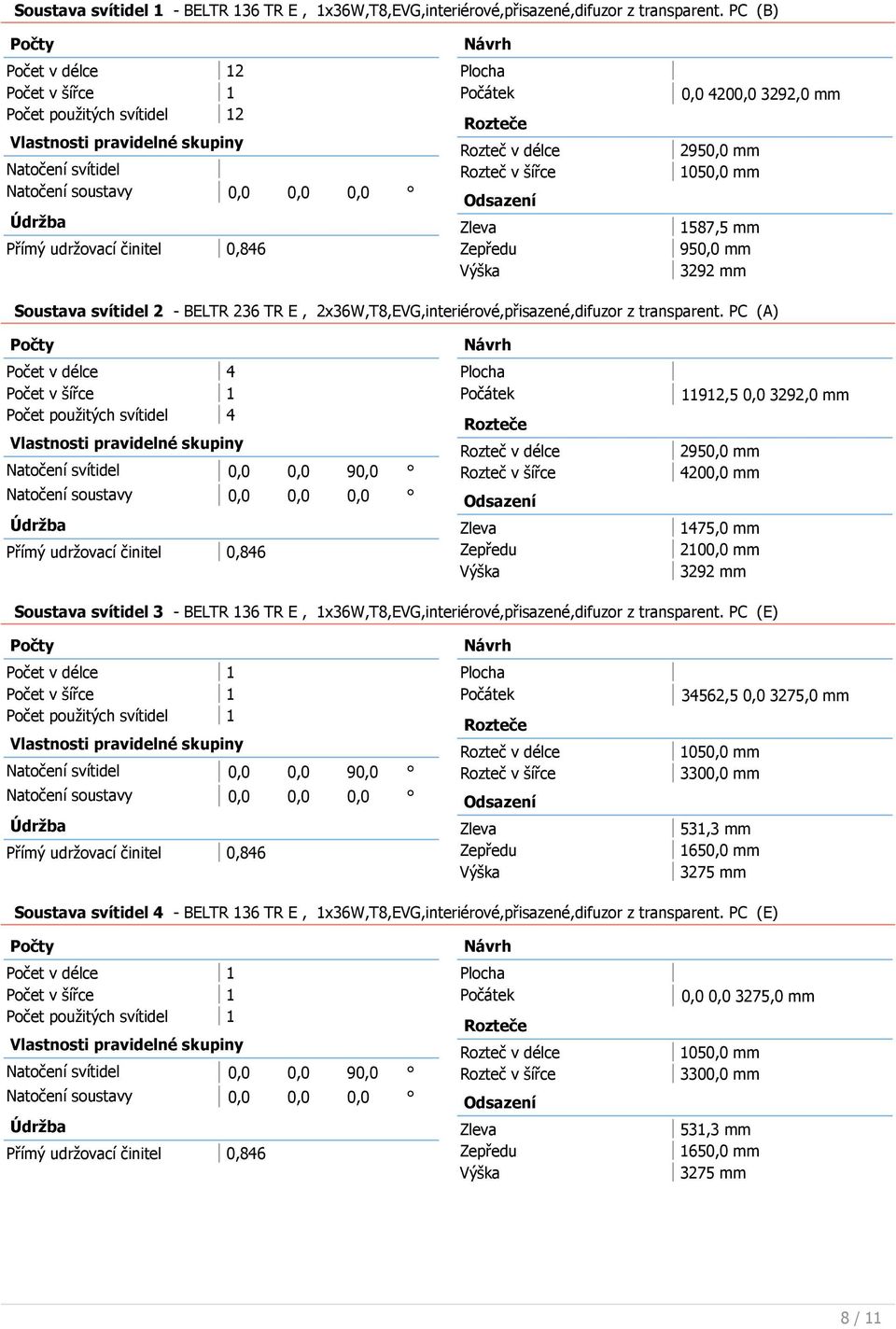

8 Soustava svítidel 1 - BELTR 136 TR E, 1x36W,T8,EVG,interiérové,přisazené,difuzor z transparent. PC (B) Počet v délce 12 Počet v šířce 1 Počet použitých svítidel 12 Vlastnosti pravidelné skupiny Natočení svítidel Údržba Přímý udržovací činitel 0,846 Plocha Počátek 0,0 4200,0 3292,0 mm 2950,0 mm 1050,0 mm 1587,5 mm 950,0 mm 3292 mm Soustava svítidel 2 - BELTR 236 TR E, 2x36W,T8,EVG,interiérové,přisazené,difuzor z transparent. PC (A) Počet v délce 4 Počet v šířce 1 Počet použitých svítidel 4 Vlastnosti pravidelné skupiny Natočení svítidel 0,0 0,0 90,0 Údržba Přímý udržovací činitel 0,846 Plocha Počátek 11912,5 0,0 3292,0 mm 2950,0 mm 4200,0 mm 1475,0 mm 2100,0 mm 3292 mm Soustava svítidel 3 - BELTR 136 TR E, 1x36W,T8,EVG,interiérové,přisazené,difuzor z transparent. PC (E) Počet v délce 1 Počet v šířce 1 Počet použitých svítidel 1 Vlastnosti pravidelné skupiny Natočení svítidel 0,0 0,0 90,0 Údržba Přímý udržovací činitel 0,846 Plocha Počátek 34562,5 0,0 3275,0 mm 1050,0 mm 3300,0 mm 531,3 mm 1650,0 mm 3275 mm Soustava svítidel 4 - BELTR 136 TR E, 1x36W,T8,EVG,interiérové,přisazené,difuzor z transparent. PC (E) Počet v délce 1 Počet v šířce 1 Počet použitých svítidel 1 Vlastnosti pravidelné skupiny Natočení svítidel 0,0 0,0 90,0 Údržba Přímý udržovací činitel 0,846 Plocha Počátek 0,0 0,0 3275,0 mm 1050,0 mm 3300,0 mm 531,3 mm 1650,0 mm 3275 mm 8 / 11

1050,0 mm 1587,5 mm 950,0 mm 3292 mm Soustava svítidel 2 - BELTR 236 TR E, 2x36W,T8,EVG,interiérové,přisazené,difuzor z transparent.

9 Normálová osvětlenost Požadovaná hodnota 100,0 lx Minimální hodnota 81,0 lx Maximální hodnota 317,1 lx Udržovaná osvětlenost 175,6 lx Rovnoměrnost 0,46 Udržovací činitel 0,77 Počet v délce 35 Počet v šířce 6 Počet ,0 mm 1000,0 mm 812,5 mm 650,0 mm 1200 mm 9 / 11

Rovnoměrnost 0,46 Udržovací činitel 0,77 Počet v délce 35 Počet v

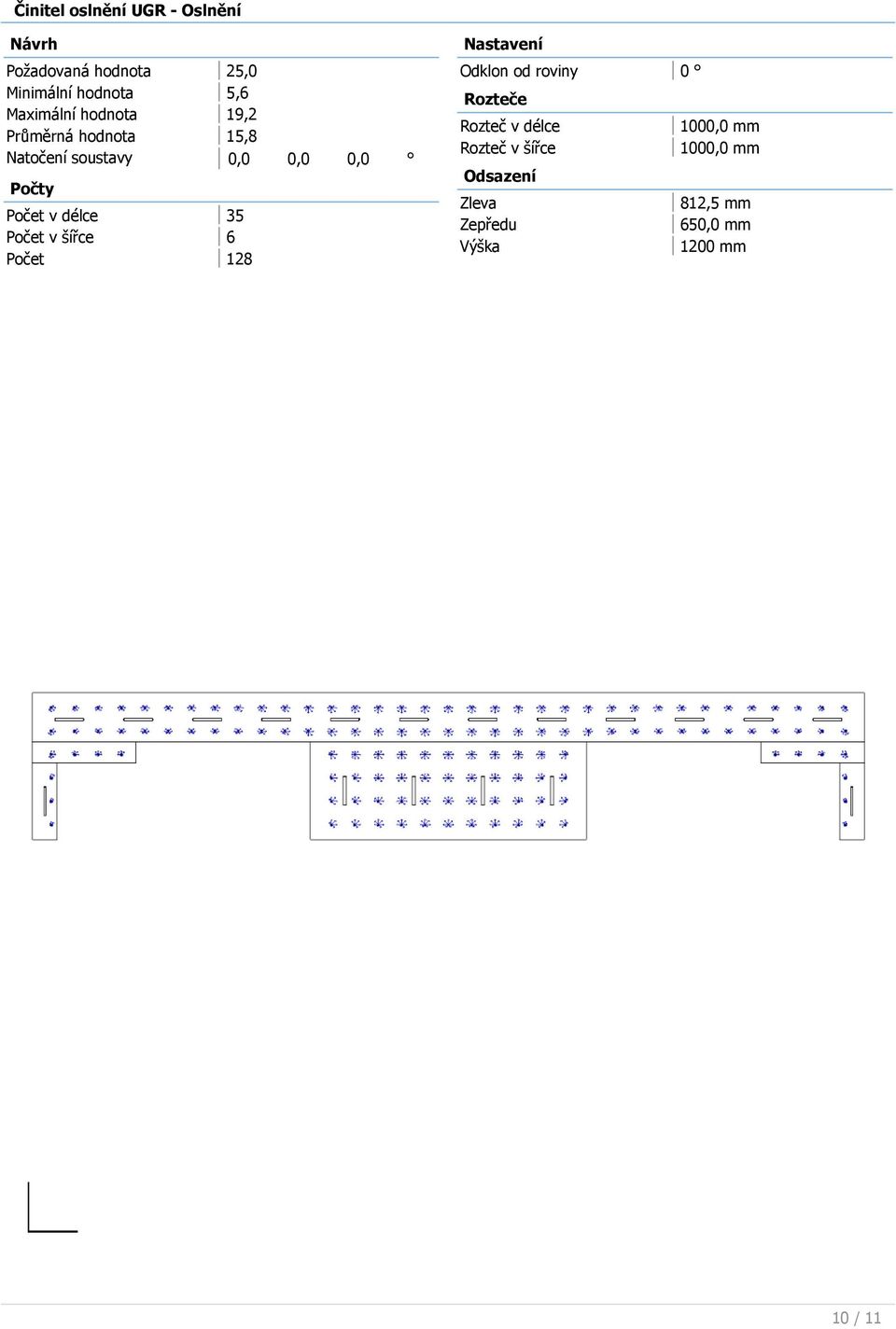

10 Činitel oslnění UGR - Oslnění Požadovaná hodnota 25,0 Minimální hodnota 5,6 Maximální hodnota 19,2 Průměrná hodnota 15,8 Počet v délce 35 Počet v šířce 6 Počet 128 Nastavení Odklon od roviny ,0 mm 1000,0 mm 812,5 mm 650,0 mm 1200 mm 10 / 11

15,8 Počet v délce 35 Počet v šířce 6 Počet 128 Nastavení

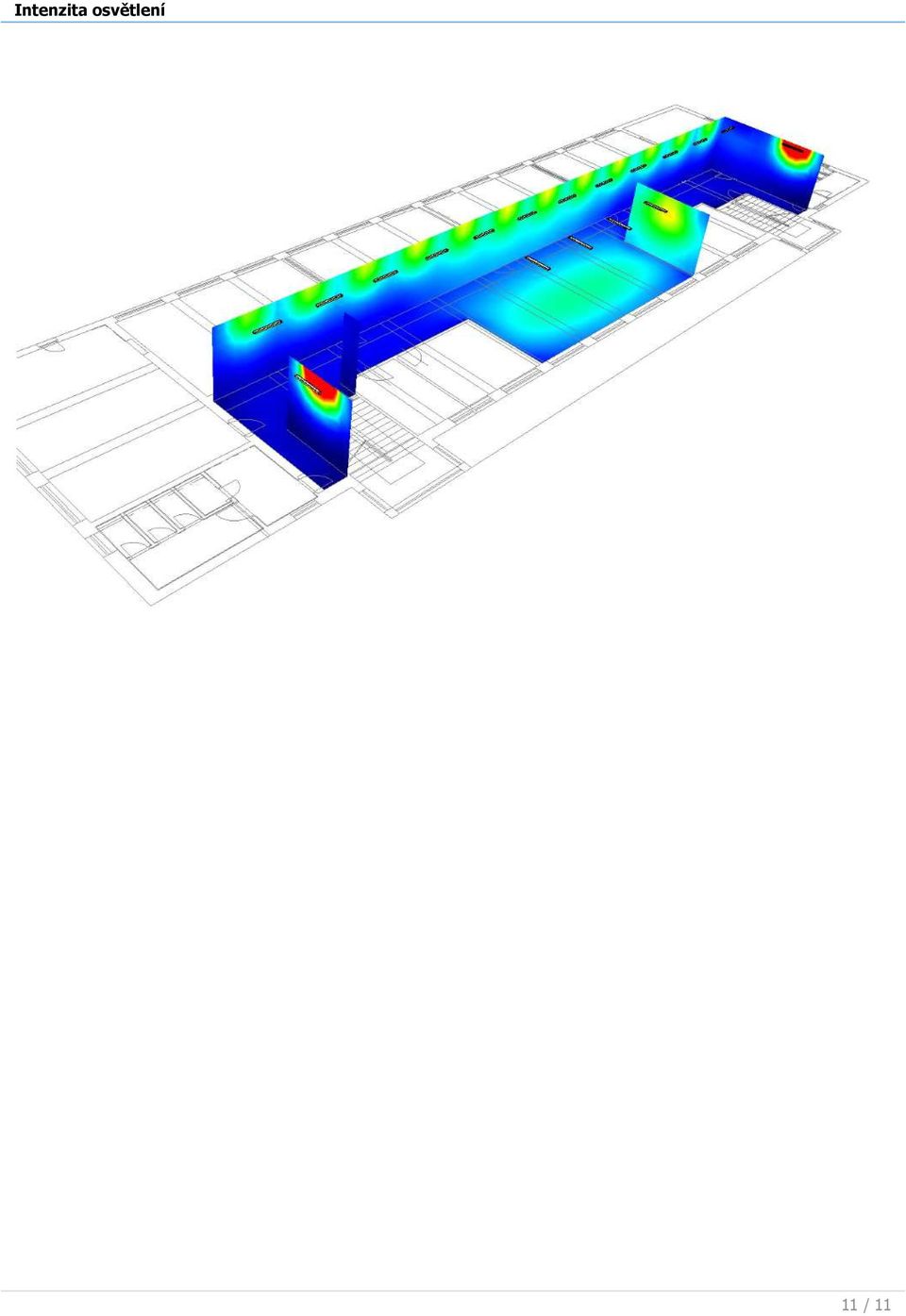

11 Intenzita osvětlení 11 / 11
