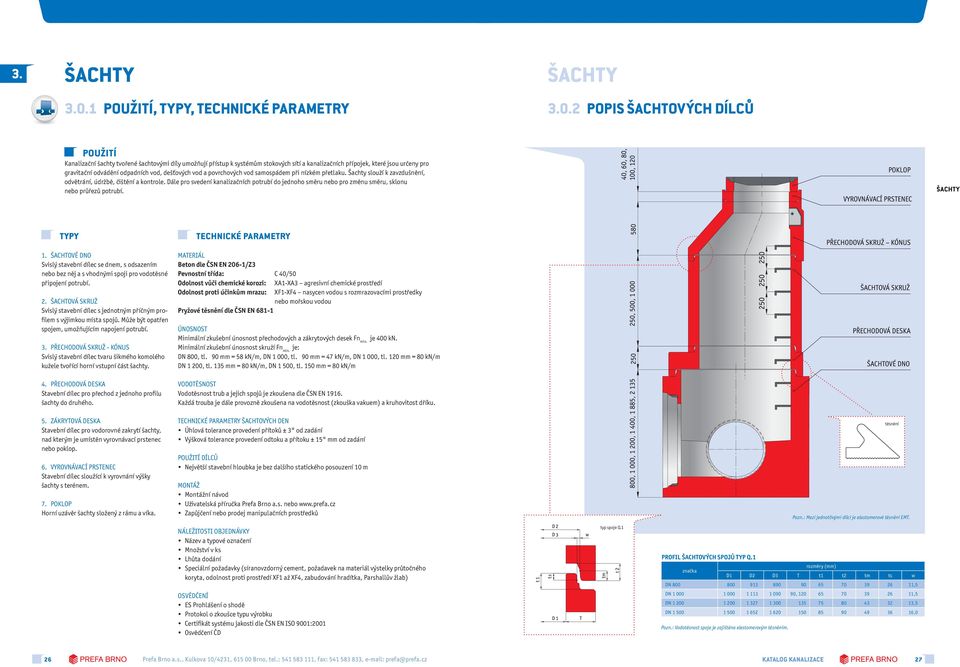

1 3. ŠACHTY POUŽITÍ, TYPY, TECHNICKÉ PARAMETRY ŠACHTY POPIS ŠACHTOVÝCH DÍLCŮ POUŽITÍ Kanalizační šachty tvořené šachtovými díly umožňují přístup k systémům stokových sítí a kanalizačních přípojek, které jsou určeny pro gravitační odvádění odpadních vod, dešťových vod a povrchových vod samospádem při nízkém přetlaku. Šachty slouží k zavzdušnění, odvětrání, údržbě, čištění a kontrole. Dále pro svedení kanalizačních potrubí do jednoho směru nebo pro změnu směru, sklonu nebo průřezů potrubí. ŠACHTY TYPY 1. ŠACHTOVÉ DNO Svislý stavební dílec se dnem, s odsazením nebo bez něj a s vhodnými spoji pro vodotěsné připojení potrubí. 2. ŠACHTOVÁ SKRUŽ Svislý stavební dílec s jednotným příčným profilem s výjimkou místa spojů. Může být opatřen spojem, umožňujícím napojení potrubí. 3. PŘECHODOVÁ SKRUŽ - KÓNUS Svislý stavební dílec tvaru šikmého komolého kužele tvořící horní vstupní část šachty. 4. PŘECHODOVÁ DESKA Stavební dílec pro přechod z jednoho profilu šachty do druhého. 5. ZÁKRYTOVÁ DESKA Stavební dílec pro vodorovné zakrytí šachty, nad kterým je umístěn vyrovnávací prstenec nebo poklop. 6. VYROVNÁVACÍ PRSTENEC Stavební dílec sloužící k vyrovnání výšky šachty s terénem. 7. POKLOP Horní uzávěr šachty složený z rámu a víka. TECHNICKÉ PARAMETRY MATERIÁL Beton dle ČSN EN 206-1/Z3 Pevnostní třída: C 40/50 Odolnost vůči chemické korozi: XA1-XA3 agresivní chemické prostředí Odolnost proti účinkům mrazu: XF1-XF4 nasycen vodou s rozmrazovacími prostředky nebo mořskou vodou Pryžové těsnění dle ČSN EN ÚNOSNOST Minimální zkušební únosnost přechodových a zákrytových desek Fn min. je 400 kn. Minimální zkušební únosnost skruží Fn min. je: DN 800, tl. 90 mm = 58 kn/m, DN 1 000, tl. 90 mm = 47 kn/m, DN 1 000, tl. 120 mm = 80 kn/m DN 1 200, tl. 135 mm = 80 kn/m, DN 1 500, tl. 150 mm = 80 kn/m VODOTĚSNOST Vodotěsnost trub a jejich spojů je zkoušena dle ČSN EN Každá trouba je dále provozně zkoušena na vodotěsnost (zkouška vakuem) a kruhovitost dříku. TECHNICKÉ PARAMETRY ŠACHTOVÝCH DEN Úhlová tolerance provedení přítoků ± 3 od zadání Výšková tolerance provedení odtoku a přítoku ± 15 mm od zadání POUŽITÍ DÍLCŮ Největší stavební hloubka je bez dalšího statického posouzení 10 m MONTÁŽ Montážní návod Uživatelská příručka Prefa Brno a.s. nebo Zapůjčení nebo prodej manipulačních prostředků těsnění Pozn.: Mezi jednotlivými dílci je elastomerové těsnění EMT. NÁLEŽITOSTI OBJEDNÁVKY Název a typové označení Množství v ks Lhůta dodání Speciální požadavky (síranovzdorný cement, požadavek na materiál výstelky průtočného koryta, odolnost proti prostředí XF1 až XF4, zabudování hradítka, Parshallův žlab) OSVĚDČENÍ ES Prohlášení o shodě Protokol o zkoušce typu výrobku Certifikát systému jakosti dle ČSN EN ISO 9001:2001 Osvědčení ČD typ spoje Q.1 PROFIL ŠACHTOVÝCH SPOJŮ TYP Q.1 D1 D2 D3 T t1 t2 tm ts w DN ,5 DN , ,5 DN ,5 DN ,0 Pozn.: Vodotěsnost spoje je zajištěna elestomerovým těsněním. 26 Prefa Brno a.s., Kulkova 10/4231, Brno, tel.: , fax: , prefa@prefa.cz KATALOG KANALIZACE 27

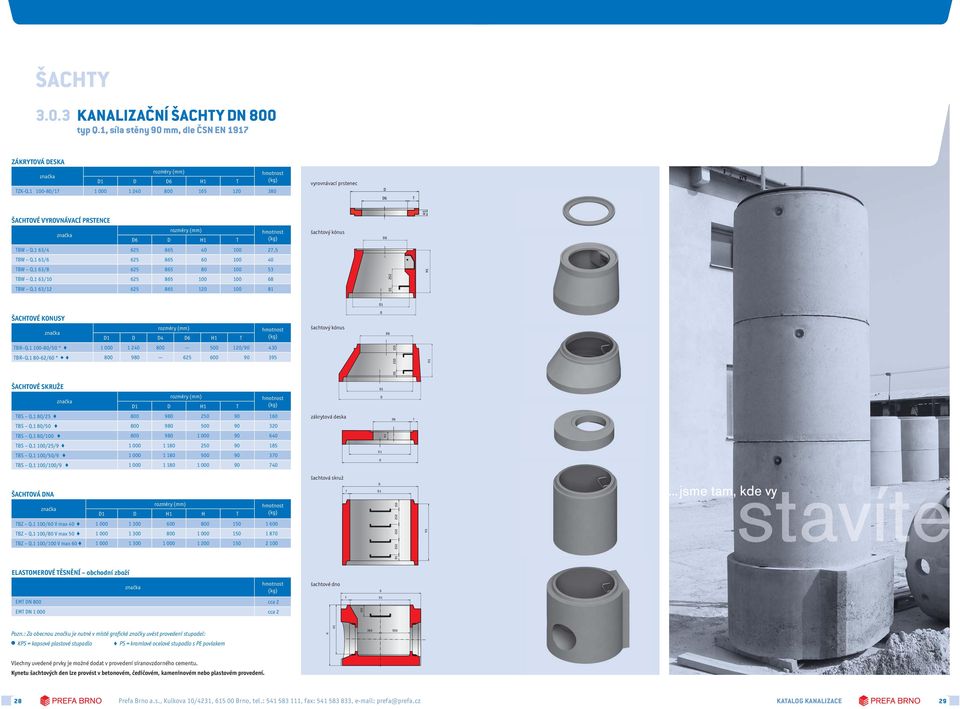

2 3.0.3 KANALIZAČNÍ ŠACHTY DN 800 typ Q.1, síla stěny 90 mm, dle ČSN EN 1917 ZÁKRYTOVÁ DESKA D1 D D6 H1 T TZK-Q / vyrovnávací prstenec ŠACHTOVÉ VYROVNÁVACÍ PRSTENCE D6 D H1 T šachtový kónus TBW Q.1 63/ ,5 TBW Q.1 63/ TBW Q.1 63/ TBW Q.1 63/ TBW Q.1 63/ ŠACHTOVÉ KONUSY D1 D D4 D6 H1 T šachtový kónus TBR Q /50 * / TBR Q /60 * D1 D H1 T TBS Q.1 80/ TBS Q.1 80/ TBS Q.1 80/ TBS Q.1 100/25/ TBS Q.1 100/50/ TBS Q.1 100/100/ šachtová skruž ŠACHTOVÁ DNA D1 D H1 H T TBZ Q.1 100/60 V max TBZ Q.1 100/80 V max TBZ Q.1 100/100 V max zákrytová deska ELASTOMEROVÉ TĚSNĚNÍ obchodní zboží šachtové dno EMT DN 800 cca 2 EMT DN cca 2 Pozn.: Za obecnou značku je nutné v místě grafické značky uvést provedení stupadel: KPS = kapsové plastové stupadlo PS = kramlové ocelové stupadlo s PE povlakem Všechny uvedené prvky je možné dodat v provedení síranovzdorného cementu. Kynetu šachtových den lze provést v betonovém, čedičovém, kameninovém nebo plastovém provedení. 28 Prefa Brno a.s., Kulkova 10/4231, Brno, tel.: , fax: , prefa@prefa.cz KATALOG KANALIZACE 29

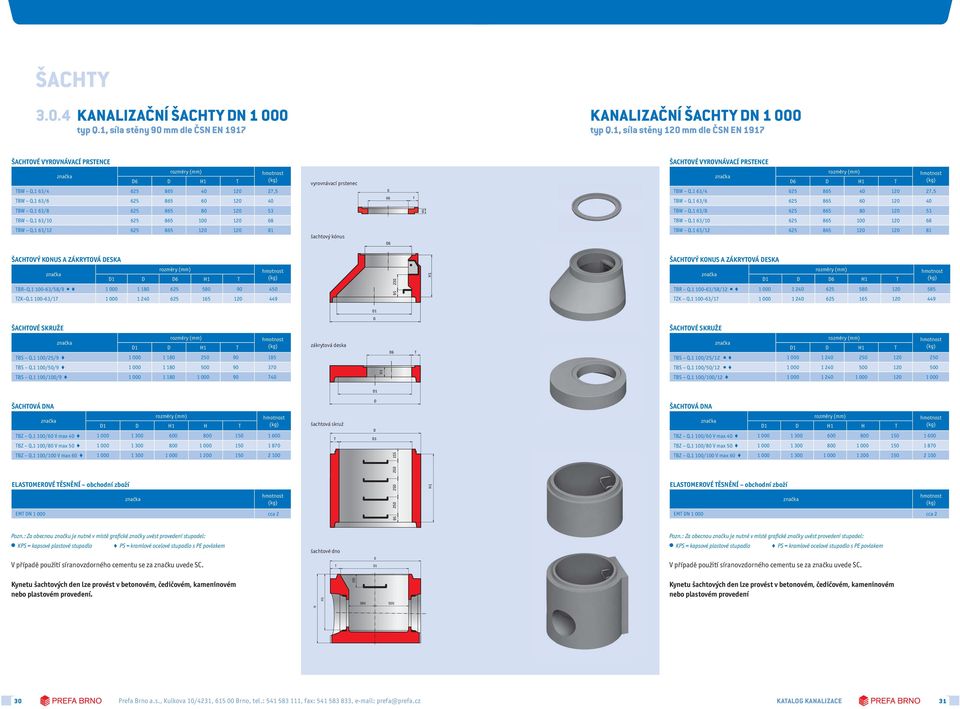

3 3.0.4 KANALIZAČNÍ ŠACHTY DN typ Q.1, síla stěny 90 mm dle ČSN EN KANALIZAČNÍ ŠACHTY DN typ Q.1, síla stěny 120 mm dle ČSN EN 1917 ŠACHTOVÉ VYROVNÁVACÍ PRSTENCE D6 D H1 T TBW Q.1 63/ ,5 TBW Q.1 63/ vyrovnávací prstenec ŠACHTOVÉ VYROVNÁVACÍ PRSTENCE D6 D H1 T TBW Q.1 63/ ,5 TBW Q.1 63/ TBW Q.1 63/ TBW Q.1 63/ TBW Q.1 63/ TBW Q.1 63/ TBW Q.1 63/ šachtový kónus TBW Q.1 63/ ŠACHTOVÝ KONUS A ZÁKRYTOVÁ DESKA D1 D D6 H1 T TBR Q /58/ TZK Q / ŠACHTOVÝ KONUS A ZÁKRYTOVÁ DESKA D1 D D6 H1 T TBR Q /58/ TZK Q / D1 D H1 T TBS Q.1 100/25/ zákrytová deska D1 D H1 T TBS Q.1 100/25/ TBS Q.1 100/50/ TBS Q.1 100/100/ TBS Q.1 100/50/ TBS Q.1 100/100/ ŠACHTOVÁ DNA D1 D H1 H T TBZ Q.1 100/60 V max TBZ Q.1 100/80 V max šachtová skruž ŠACHTOVÁ DNA D1 D H1 H T TBZ Q.1 100/60 V max TBZ Q.1 100/80 V max TBZ Q.1 100/100 V max TBZ Q.1 100/100 V max ELASTOMEROVÉ TĚSNĚNÍ obchodní zboží ELASTOMEROVÉ TĚSNĚNÍ obchodní zboží EMT DN cca 2 EMT DN cca 2 Pozn.: Za obecnou značku je nutné v místě grafické značky uvést provedení stupadel: KPS = kapsové plastové stupadlo PS = kramlové ocelové stupadlo s PE povlakem V případě použití síranovzdorného cementu se za značku uvede SC. Pozn.: Za obecnou značku je nutné v místě grafické značky uvést provedení stupadel: KPS = kapsové plastové stupadlo PS = kramlové ocelové stupadlo s PE povlakem V případě použití síranovzdorného cementu se za značku uvede SC. Kynetu šachtových den lze provést v betonovém, čedičovém, kameninovém nebo plastovém provedení. šachtové dno Kynetu šachtových den lze provést v betonovém, čedičovém, kameninovém nebo plastovém provedení 30 Prefa Brno a.s., Kulkova 10/4231, Brno, tel.: , fax: , prefa@prefa.cz KATALOG KANALIZACE 31

4 KANALIZAČNÍ ŠACHTY DN ŠACHTOVÉ DNO KOMPAKT POPIS je vyrobeno v rámci jednoho cyklu včetně kynety dna a napojení kanalizačního potrubí splňuje požadavky ČSN EN a Technicko kvalitativních podmínek, Ředitelství silnic a dálnic kvalita betonu je garantována moderní technologií výroby spojuje novou technologii výroby šachtových den s dlouholetou tradicí našeho výrobního závodu ve Strážnici REFERENČNÍ STAVBY kanalizace KOSTOMLATY kanalizace HROTOVICE kanalizace BRNO-CHRLICE KOMPAKT ŠACHTA MATERIÁL A JEHO VLASTNOSTI Beton vyrobený dle ČSN EN 206-1/Z3 Pevnostní třída C 40/50 Homogenní struktura a vlastnosti betonu v celém průřezu výrobku Odolnost vůči karbonataci... XC1 XC4 Odolnost vůči chemicky agresivnímu prostředí... XA1 XA3 Odolnost vůči proti účinkům mrazu... XF1 XF4 Pryžové těsnění dle ČSN EN Napojení potrubí pomocí šachtových vložek a zabudovaného těsnění pro všechny typy a profily. TECHNICKÉ PARAMETRY Základní rozměry: Jmenovitá světlost DN mm Stavební výška mm Celková výška mm Napojení potrubí DN mm Manipulace pomocí úchytů s kulovou hlavou Sklon nástupnice je 3% ŠACHTOVÉ DNO KOMPAKT D1 D H1 H T TBZ-Q.1 100/50 KOM V TBZ-Q.1 100/55 KOM V TBZ-Q.1 100/60 KOM V TBZ-Q.1 100/65 KOM V TBZ-Q.1 100/75 KOM V TBZ-Q.1 100/85 KOM V TBZ-Q.1 100/95 KOM V H H1 3% 3% 150 T D1 D T 32 Prefa Brno a.s., Kulkova 10/4231, Brno, tel.: , fax: , prefa@prefa.cz KATALOG KANALIZACE 33

5 3.0.5 KANALIZAČNÍ ŠACHTY DN typ Q.1, síla stěny 135 mm, dle ČSN EN 1917 ŠACHTOVÁ ZÁKRYTOVÁ A PŘECHODOVÁ DESKA D1 D D6 D10 H1 T Zákrytová deska DN 1 200/DN zákrytová deska TZK Q / Přechodová deska DN 1 500/DN výstup na TYP Q.1 TZK Q /25 TYP Q D1 D H1 T TBS Q.1 120/ TBS Q.1 120/ přechodová deska typ Q.1 ŠACHTOVÁ DNA D1 D H1 H T šachtová skruž TBZ Q.1 120/120 V max TBZ - Q.1 120/120 V 50/ TBZ Q.1 120/120 V 60/ ELASTOMEROVÉ TĚSNĚNÍ obchodní zboží EMT DN cca 2 EMT DN cca 3 šachtové dno 150/184 Pozn.: Za obecnou značku je nutné v místě grafické značky uvést provedení stupadel: KPS = kapsové plastové stupadlo PS = kramlové ocelové stupadlo s PE povlakem Všechny uvedené prvky je možné dodat v provedení síranovzdorného cementu. Kynetu šachtových den lze provést v betonovém, čedičovém, kameninovém nebo plastovém provedení. 34 Prefa Brno a.s., Kulkova 10/4231, Brno, tel.: , fax: , prefa@prefa.cz KATALOG KANALIZACE 35

6 3.0.6 KANALIZAČNÍ ŠACHTY DN typ Q.1, síla stěny 150 mm, dle ČSN EN 1917 ŠACHTOVÁ ZÁKRYTOVÁ A PŘECHODOVÁ DESKA D1 D D6 D10 H1 T Zákrytová deska DN 1 500/DN TZK Q / Přechodová deska DN 1 500/DN výstup na TYP Q.1 TZK Q /25 TYP Q zákrytová deska D1 D H1 T TBS Q.1 150/ TBS Q.1 150/ přechodová deska typ Q.1 šachtová skruž ŠACHTOVÁ DNA D1 D H1 H T TBZ Q.1 150/159 V max TBZ - Q.1 150/159 V 70/ TBZ Q.1 150/184 V max ELASTOMEROVÉ TĚSNĚNÍ obchodní zboží EMT DN cca 2 EMT DN cca 4 šachtové dno V max 120 Pozn.: Za obecnou značku je nutné v místě grafické značky uvést provedení stupadel: KPS = kapsové plastové stupadlo PS = kramlové ocelové stupadlo s PE povlakem Všechny uvedené prvky je možné dodat v provedení síranovzdorného cementu. Kynetu šachtových den lze provést v betonovém, čedičovém, kameninovém nebo plastovém provedení. půdorys šachty šachtové dno V max D1 D Prefa Brno a.s., Kulkova 10/4231, Brno, tel.: , fax: , prefa@prefa.cz KATALOG KANALIZACE 37

7 3.0.7 KANALIZAČNÍ ŠACHTY WN síla stěny 150 mm ŠACHTOVÁ ZÁKRYTOVÁ DESKA WN WA D6 D10 H1 TZK Q /18 ZDC Šachtová přechodová deska TZK Q /27 ZDC TYP Q zákrytová deska WN WA H1 TZS Q 100/(50 150) SKC * * Šachtové skruže jsou vyráběny ve výšce mm, ve skladebné výšce po 250 mm přechodová deska typ Q.1 ŠACHTOVÁ DNA WN WA H1 H TTZZ Q 150/( ) * * * Šachtové dna jsou vyráběna ve výšce mm, ve skladebné výšce po 100 mm šachtová skruž Pozn.: Za obecnou značku je nutné v místě grafické značky uvést provedení stupadel: KPS = kapsové plastové stupadlo PS = kramlové ocelové stupadlo s PE povlakem Nebude-li označení provedeno, bude výrobek dodán bez stupadel. Všechny uvedené prvky je možné dodat v provedení síranovzdorného cementu. Za značku se uvede SC. šachtové dno Kynetu i nástupnici šachtových den lze provést v čedičovém nebo kameninovém provedení. 38 Prefa Brno a.s., Kulkova 10/4231, Brno, tel.: , fax: , prefa@prefa.cz KATALOG KANALIZACE 39

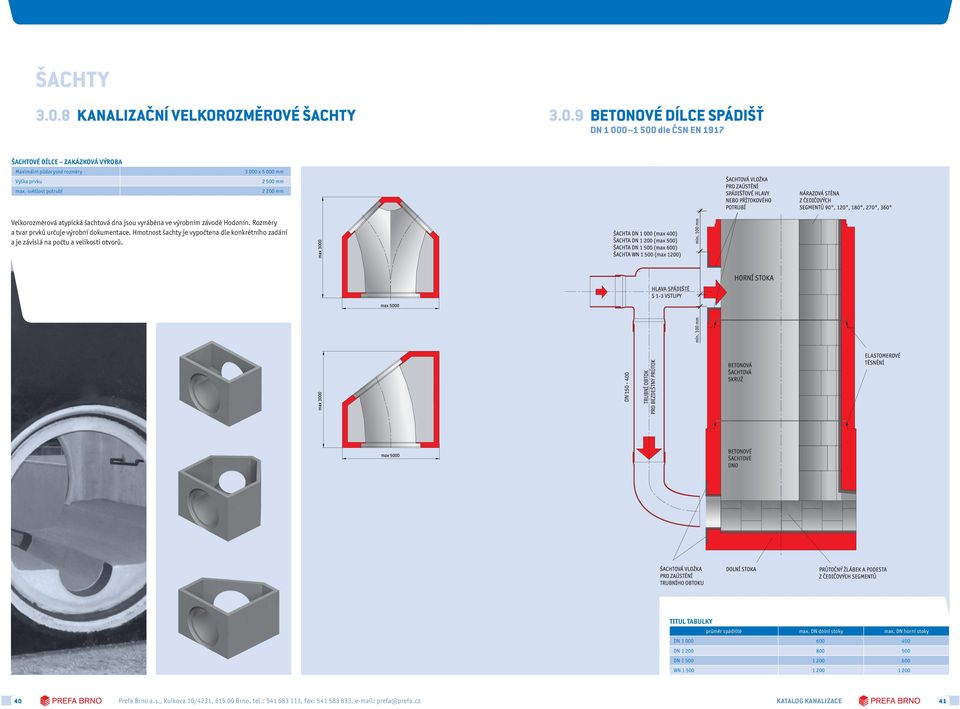

8 3.0.8 KANALIZAČNÍ VELKOROZMĚROVÉ ŠACHTY BETONOVÉ DÍLCE SPÁDIŠŤ DN dle ČSN EN 1917 ŠACHTOVÉ DÍLCE ZAKÁZKOVÁ VÝROBA Maximální půdorysné rozměry Výška prvku max. světlost potrubí x mm mm mm Velkorozměrová atypická šachtová dna jsou vyráběna ve výrobním závodě Hodonín. Rozměry a tvar prvků určuje výrobní dokumentace. Hmotnost šachty je vypočtena dle konkrétního zadání a je závislá na počtu a velikosti otvorů. TITUL TABULKY průměr spádiště max. DN dolní stoky max. DN horní stoky DN DN DN WN Prefa Brno a.s., Kulkova 10/4231, Brno, tel.: , fax: , prefa@prefa.cz KATALOG KANALIZACE 41

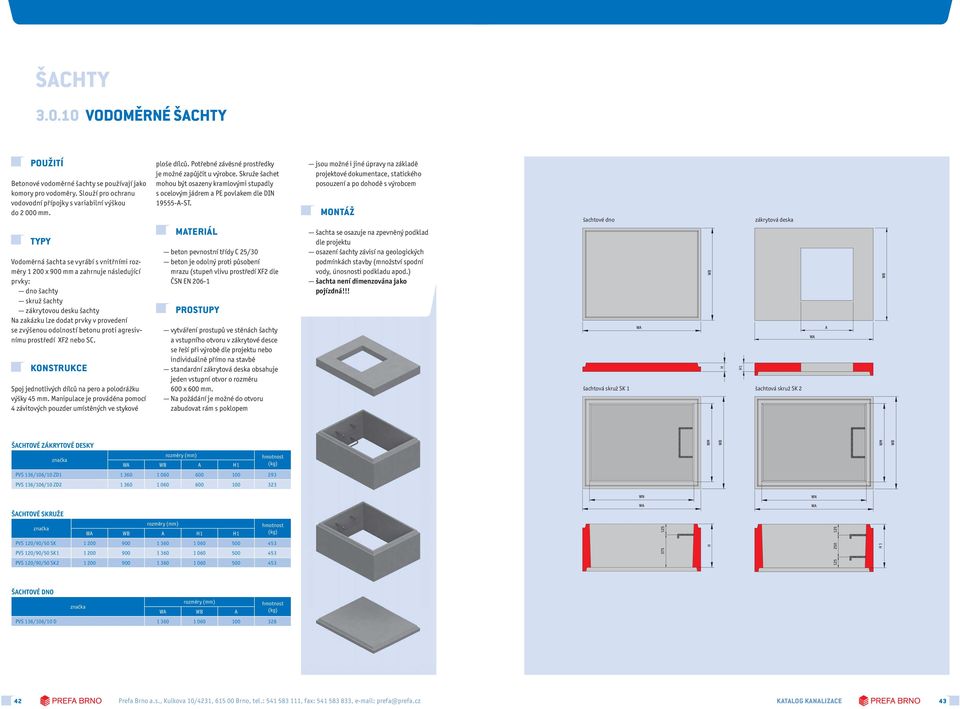

9 VODOMĚRNÉ ŠACHTY POUŽITÍ Betonové vodoměrné šachty se používají jako komory pro vodoměry. Slouží pro ochranu vodovodní přípojky s variabilní výškou do mm. TYPY Vodoměrná šachta se vyrábí s vnitřními rozměry x 900 mm a zahrnuje následující prvky: dno šachty skruž šachty zákrytovou desku šachty Na zakázku lze dodat prvky v provedení se zvýšenou odolností betonu proti agresivnímu prostředí XF2 nebo SC. KONSTRUKCE Spoj jednotlivých dílců na pero a polodrážku výšky 45 mm. Manipulace je prováděna pomocí 4 závitových pouzder umístěných ve stykové ploše dílců. Potřebné závěsné prostředky je možné zapůjčit u výrobce. Skruže šachet mohou být osazeny kramlovými stupadly s ocelovým jádrem a PE povlakem dle DIN A-ST. MATERIÁL beton pevnostní třídy C 25/30 beton je odolný proti působení mrazu (stupeň vlivu prostředí XF2 dle ČSN EN PROSTUPY vytváření prostupů ve stěnách šachty a vstupního otvoru v zákrytové desce se řeší při výrobě dle projektu nebo individuálně přímo na stavbě standardní zákrytová deska obsahuje jeden vstupní otvor o rozměru 600 x 600 mm. Na požádání je možné do otvoru zabudovat rám s poklopem jsou možné i jiné úpravy na základě projektové dokumentace, statického posouzení a po dohodě s výrobcem MONTÁŽ šachta se osazuje na zpevněný podklad dle projektu osazení šachty závisí na geologických podmínkách stavby (množství spodní vody, únosnosti podkladu apod.) šachta není dimenzována jako pojízdná!!! šachtové dno zákrytová deska šachtová skruž SK 1 šachtová skruž SK 2 ŠACHTOVÉ ZÁKRYTOVÉ DESKY WA WB A H1 PVS 136/106/10 ZD PVS 136/106/10 ZD WA WB A H1 H1 PVS 120/90/50 SK PVS 120/90/50 SK PVS 120/90/50 SK ŠACHTOVÉ DNO WA WB A PVS 136/106/10 D Prefa Brno a.s., Kulkova 10/4231, Brno, tel.: , fax: , prefa@prefa.cz KATALOG KANALIZACE 43

10 ŠACHTY KANALIZAČNÍ POKLOPY ÚNOSNOST A 15 KANALIZAČNÍ POKLOPY DN 600 OBCHODNÍ ZBOŽÍ KA 01 KA DIA únosnost (kn) vnější průměr vnitřní průměr výška 600 DIA A15 28 KA 01 BEGU bez odvětrání A KA 02 BEGU bez odvětrání A KB 01 BEGU bez odvětrání B KB 02 BEGU bez odvětrání B ,5 KB 03 BEGU bez odvětrání B EURO C C KD 02 BEGU bez odvětrání D KD 03 Litinový s odvětráním D KD 05 Litinový bez odvětrání D Pozn.: Dodáváme i další typy poklopů Jedná se o obchodní zboží tzn. že poklopy jsou nakupovány od různých výrobců dle požadavku zakázníka. Na obrázcích jsou uvedeny nejběžnější typy používaných poklopů. ÚNOSNOST B 125 KB 01 ÚNOSNOST C 250 KB 03 EURO C 250 KD 03 KD 05 ÚNOSNOST D 400 KD Prefa Brno a.s., Kulkova 10/4231, Brno, tel.: , fax: , prefa@prefa.cz KATALOG KANALIZACE 45

11 Výroba závodu Kuřim STARTOVACÍ ŠACHTA DN POUŽITÍ Podle použití se šachty při metodě mikrotunelování dělí na startovací (pracovní), cílové a průjezdné (mezišachty). Šachta slouží jako pracoviště pro osazení mikrotunelovacího stroje a pro vlastní ražbu. Sekundárně je možné šachtu využívat za provozu stoky jako revizní šachtu. Startovací šachta DN DN DA H T PNK-Q.1 250/250 SKP Startovací šachta je určená k umístění mikrotunelovacího stroje s příslušenstvím, k osazování trub, odtěžování zeminy a odvodňování stavebního díla. Cílová šachta je šachta na konci úseku mikrotunelovací trasy. Zde probíhá demontáž razicího stroje s příslušenstvím. Průjezdnou šachtu je možné použít v případě dlouhých protlačovaných tras. V tomto případě může sloužit pro plánovanou výměnu vrtných nástrojů nebo pro další údržbu na mikrotunelovacím stroji. řez šachtou T DA DN 250 H Prefa Brno a.s., Kulkova 10/4231, Brno, tel.: , fax: , prefa@prefa.cz KATALOG KANALIZACE 47

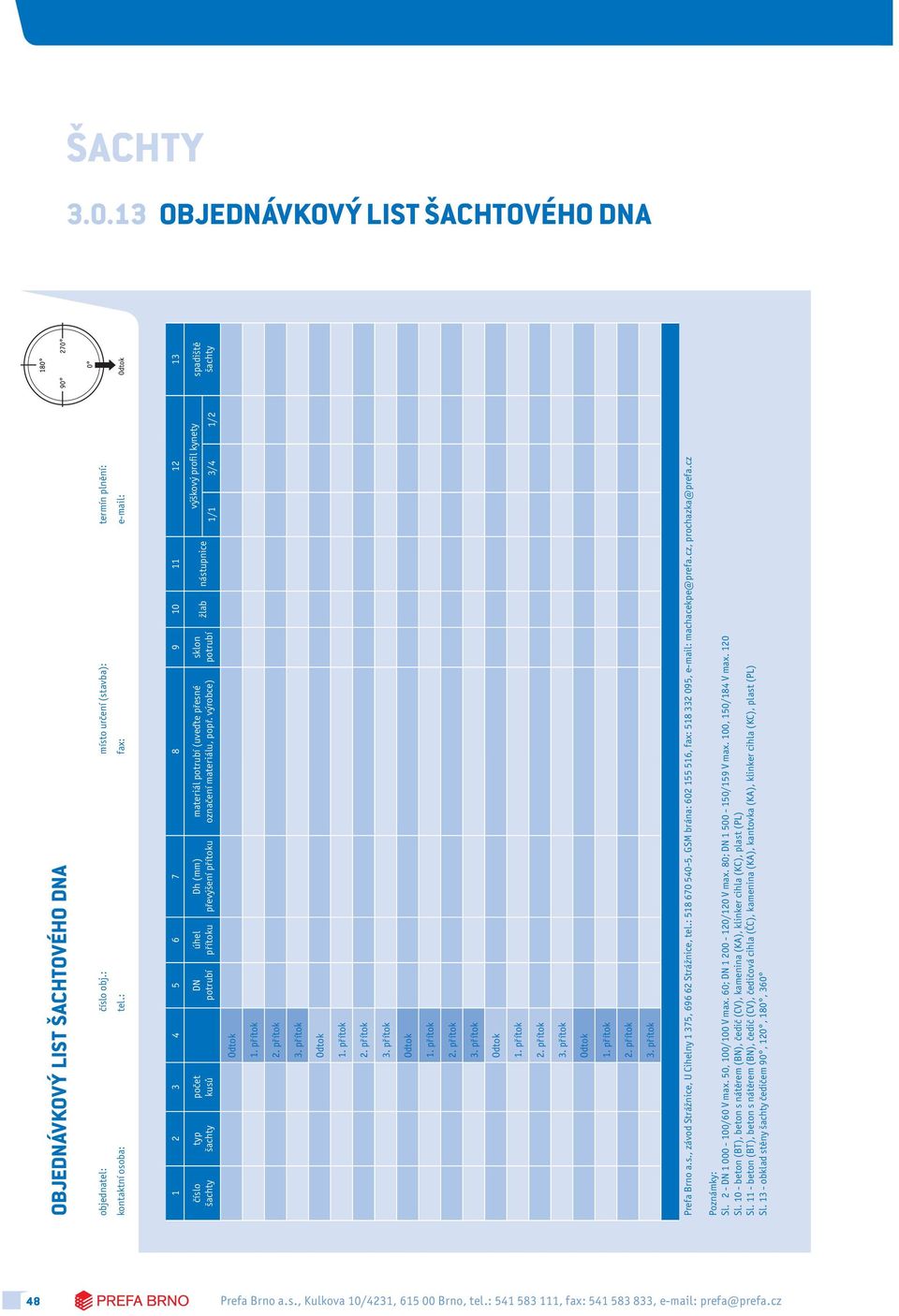

12 OBJEDNÁVKOVÝ LIST ŠACHTOVÉHO DNA OBJEDNÁVKOVÝ LIST ŠACHTOVÉHO DNA objednatel: číslo obj.: místo určení (stavba): termín plnění: kontaktní osoba: tel.: fax: číslo šachty typ šachty počet kusů DN potrubí úhel přítoku Dh (mm) převýšení přítoku materiál potrubí (uveďte přesné označení materiálu, popř. výrobce) sklon potrubí žlab nástupnice výškový profil kynety spadiště 1/1 3/4 1/2 šachty Odtok 1. přítok 2. přítok 3. přítok Odtok 1. přítok 2. přítok 3. přítok Odtok 1. přítok 2. přítok 3. přítok Odtok 1. přítok 2. přítok 3. přítok Odtok 1. přítok 2. přítok 3. přítok Prefa Brno a.s., závod Strážnice, U Cihelny 1 375, Strážnice, tel.: , GSM brána: , fax: , machacekpe@prefa.cz, prochazka@prefa.cz Poznámky: Sl. 2 - DN /60 V max. 50, 100/100 V max. 60; DN /120 V max. 80; DN /159 V max. 100, 150/184 V max. 120 Sl beton (BT), beton s nátěrem (BN), čedič (CV), kamenina (KA), klinker cihla (KC), plast (PL) Sl beton (BT), beton s nátěrem (BN), čedič (CV), čedičová cihla (ČC), kamenina (KA), kantovka (KA), klinker cihla (KC), plast (PL) Sl obklad stěny šachty čedičem 90, 120, 180, Prefa Brno a.s., Kulkova 10/4231, Brno, tel.: , fax: , prefa@prefa.cz
