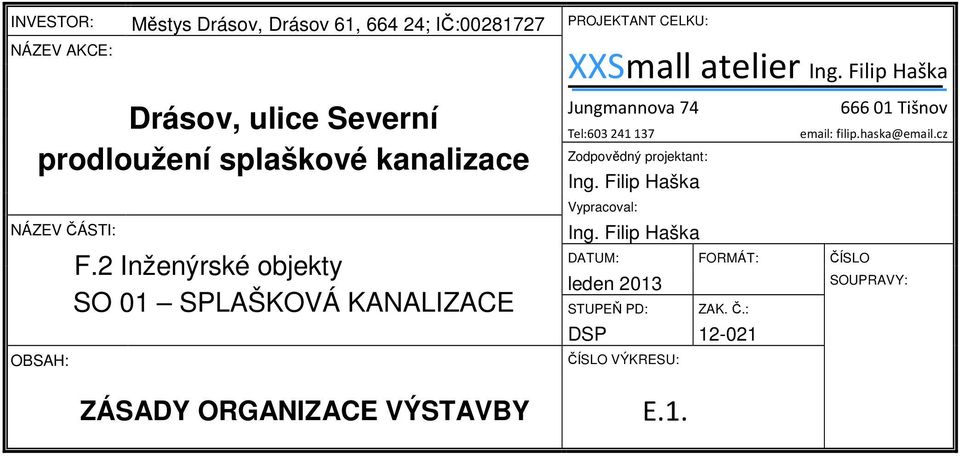

1 INVESTOR: Městys Drásov, Drásov 61, ; IČ: PROJEKTANT CELKU: NÁZEV AKCE: Drásov, ulice Severní prodloužení splaškové kanalizace NÁZEV ČÁSTI: OBSAH: F.2 Inženýrské objekty SO 01 SPLAŠKOVÁ KANALIZACE ZÁSADY ORGANIZACE VÝSTAVBY XXSmall atelier Jungmannova Tišnov Tel: Zodpovědný projektant: Vypracoval: DATUM: FORMÁT: ČÍSLO leden 2013 STUPEŇ PD: DSP ČÍSLO VÝKRESU: E.1. SOUPRAVY: ZAK. Č.:

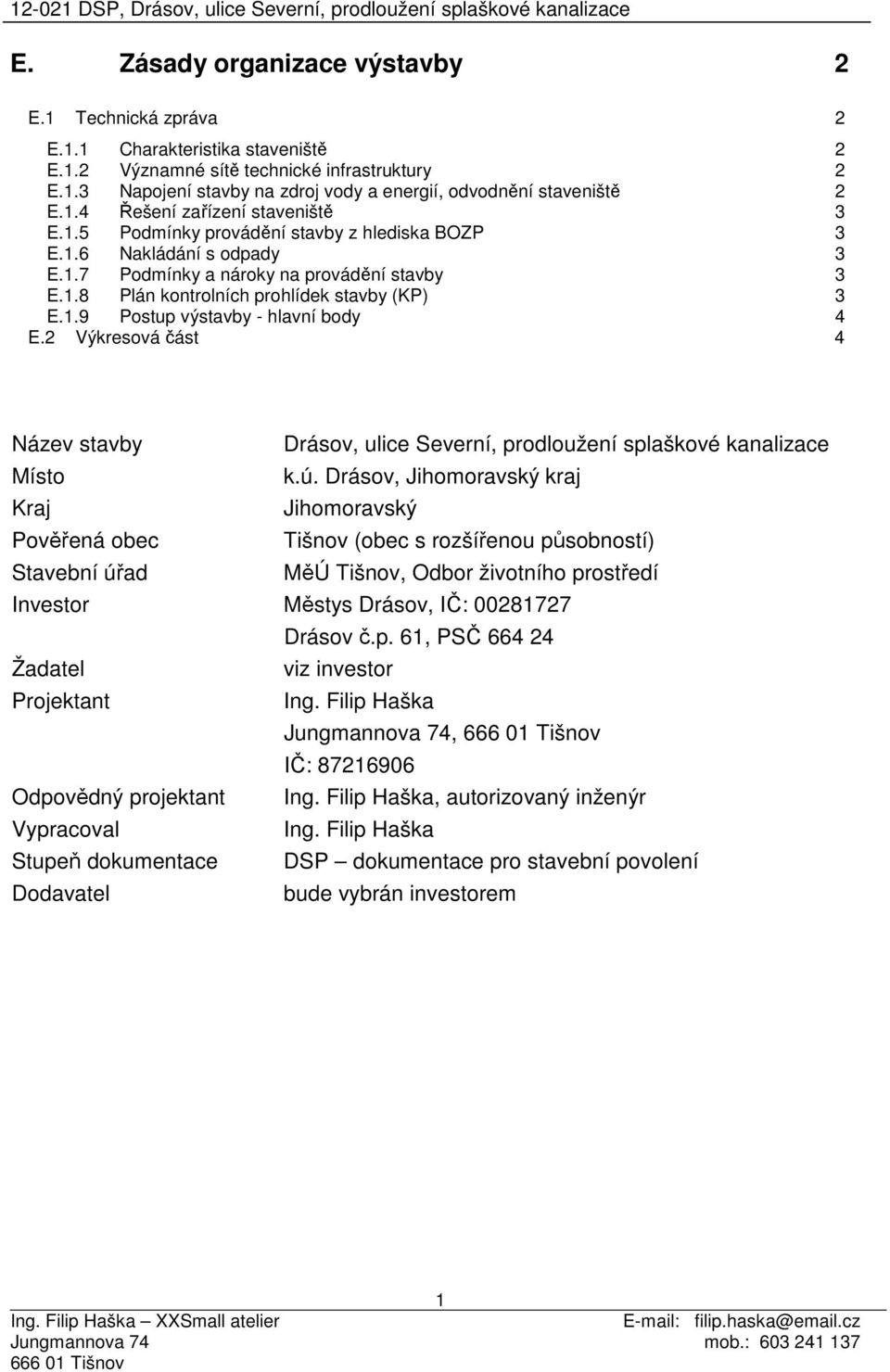

2 E. Zásady organizace výstavby 2 E.1 Technická zpráva 2 E.1.1 Charakteristika staveniště 2 E.1.2 Významné sítě technické infrastruktury 2 E.1.3 Napojení stavby na zdroj vody a energií, odvodnění staveniště 2 E.1.4 Řešení zařízení staveniště 3 E.1.5 Podmínky provádění stavby z hlediska BOZP 3 E.1.6 Nakládání s odpady 3 E.1.7 Podmínky a nároky na provádění stavby 3 E.1.8 Plán kontrolních prohlídek stavby (KP) 3 E.1.9 Postup výstavby - hlavní body 4 E.2 Výkresová část 4 Název stavby Drásov, ulice Severní, prodloužení splaškové kanalizace Místo k.ú. Drásov, Jihomoravský kraj Kraj Jihomoravský Pověřená obec Tišnov (obec s rozšířenou působností) Stavební úřad MěÚ Tišnov, Odbor životního prostředí Investor Městys Drásov, IČ: Drásov č.p. 61, PSČ Žadatel viz investor Projektant Jungmannova 74, IČ: Odpovědný projektant, autorizovaný inženýr Vypracoval Stupeň dokumentace DSP dokumentace pro stavební povolení Dodavatel bude vybrán investorem 1 XXSmall atelier

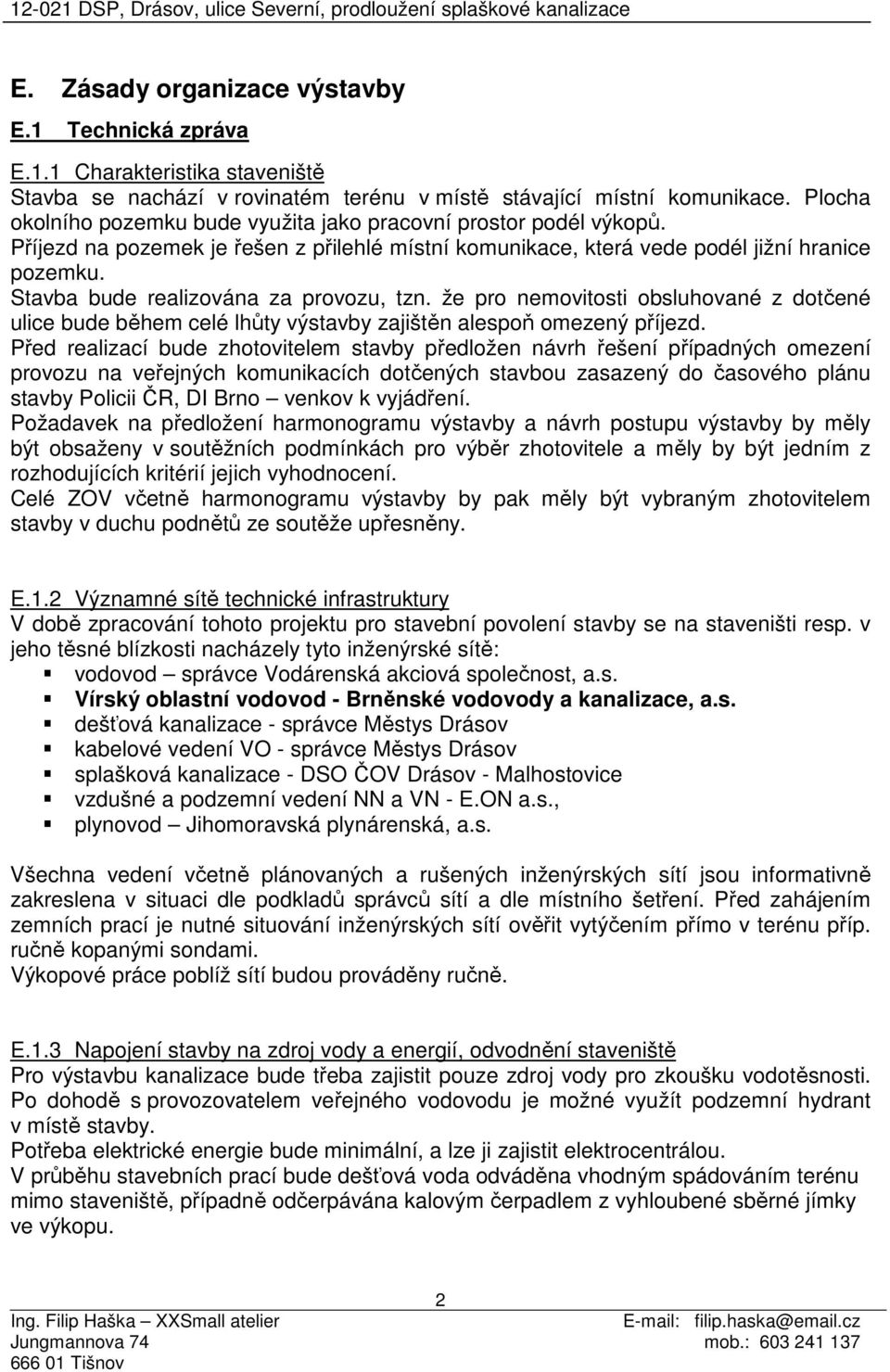

3 E. Zásady organizace výstavby E.1 Technická zpráva E.1.1 Charakteristika staveniště Stavba se nachází v rovinatém terénu v místě stávající místní komunikace. Plocha okolního pozemku bude využita jako pracovní prostor podél výkopů. Příjezd na pozemek je řešen z přilehlé místní komunikace, která vede podél jižní hranice pozemku. Stavba bude realizována za provozu, tzn. že pro nemovitosti obsluhované z dotčené ulice bude během celé lhůty výstavby zajištěn alespoň omezený příjezd. Před realizací bude zhotovitelem stavby předložen návrh řešení případných omezení provozu na veřejných komunikacích dotčených stavbou zasazený do časového plánu stavby Policii ČR, DI Brno venkov k vyjádření. Požadavek na předložení harmonogramu výstavby a návrh postupu výstavby by měly být obsaženy v soutěžních podmínkách pro výběr zhotovitele a měly by být jedním z rozhodujících kritérií jejich vyhodnocení. Celé ZOV včetně harmonogramu výstavby by pak měly být vybraným zhotovitelem stavby v duchu podnětů ze soutěže upřesněny. E.1.2 Významné sítě technické infrastruktury V době zpracování tohoto projektu pro stavební povolení stavby se na staveništi resp. v jeho těsné blízkosti nacházely tyto inženýrské sítě: vodovod správce Vodárenská akciová společnost, a.s. Vírský oblastní vodovod - Brněnské vodovody a kanalizace, a.s. dešťová kanalizace - správce Městys Drásov kabelové vedení VO - správce Městys Drásov splašková kanalizace - DSO ČOV Drásov - Malhostovice vzdušné a podzemní vedení NN a VN - E.ON a.s., plynovod Jihomoravská plynárenská, a.s. Všechna vedení včetně plánovaných a rušených inženýrských sítí jsou informativně zakreslena v situaci dle podkladů správců sítí a dle místního šetření. Před zahájením zemních prací je nutné situování inženýrských sítí ověřit vytýčením přímo v terénu příp. ručně kopanými sondami. Výkopové práce poblíž sítí budou prováděny ručně. E.1.3 Napojení stavby na zdroj vody a energií, odvodnění staveniště Pro výstavbu kanalizace bude třeba zajistit pouze zdroj vody pro zkoušku vodotěsnosti. Po dohodě s provozovatelem veřejného vodovodu je možné využít podzemní hydrant v místě stavby. Potřeba elektrické energie bude minimální, a lze ji zajistit elektrocentrálou. V průběhu stavebních prací bude dešťová voda odváděna vhodným spádováním terénu mimo staveniště, případně odčerpávána kalovým čerpadlem z vyhloubené sběrné jímky ve výkopu. 2 XXSmall atelier

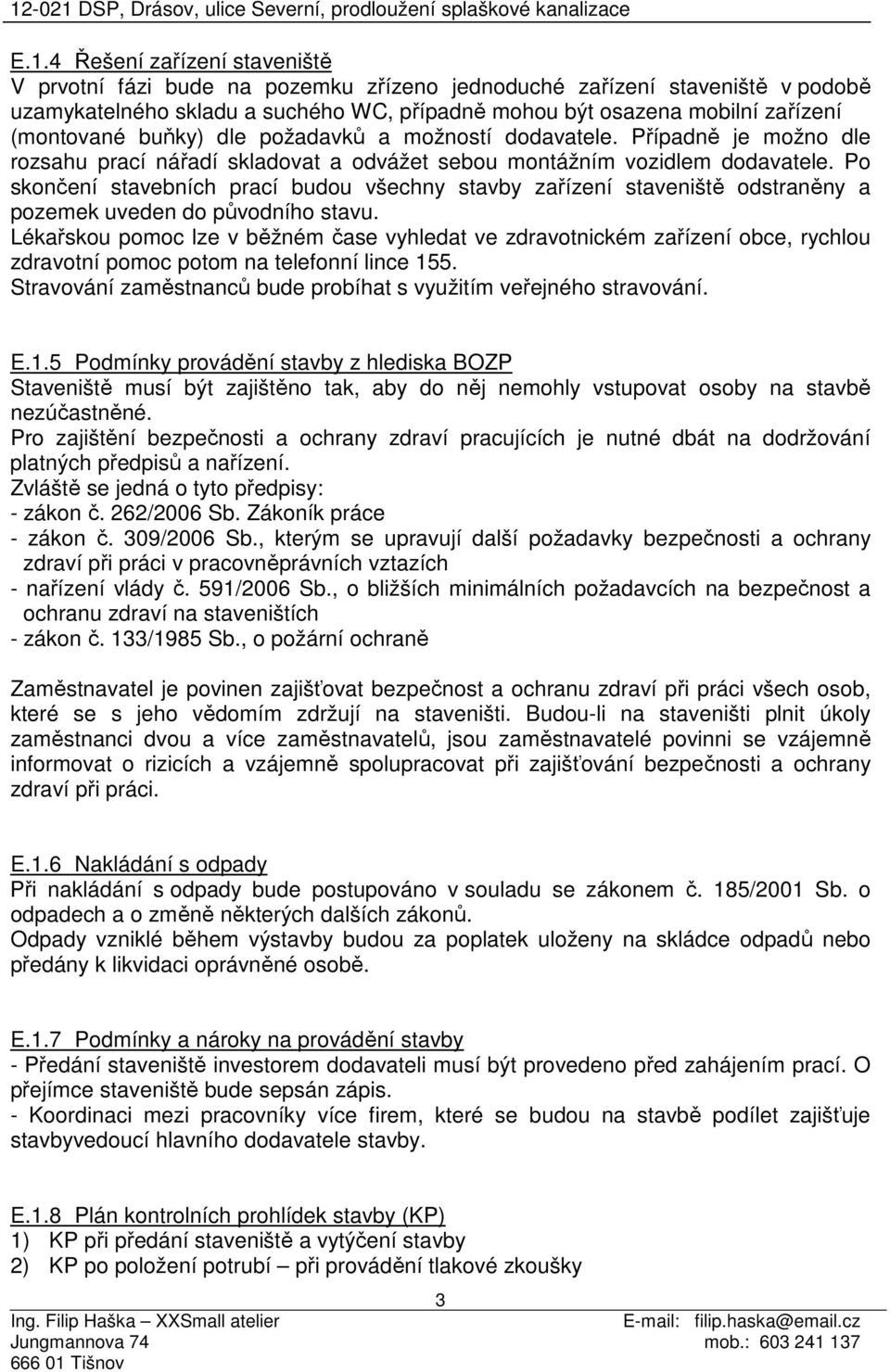

4 E.1.4 Řešení zařízení staveniště V prvotní fázi bude na pozemku zřízeno jednoduché zařízení staveniště v podobě uzamykatelného skladu a suchého WC, případně mohou být osazena mobilní zařízení (montované buňky) dle požadavků a možností dodavatele. Případně je možno dle rozsahu prací nářadí skladovat a odvážet sebou montážním vozidlem dodavatele. Po skončení stavebních prací budou všechny stavby zařízení staveniště odstraněny a pozemek uveden do původního stavu. Lékařskou pomoc lze v běžném čase vyhledat ve zdravotnickém zařízení obce, rychlou zdravotní pomoc potom na telefonní lince 155. Stravování zaměstnanců bude probíhat s využitím veřejného stravování. E.1.5 Podmínky provádění stavby z hlediska BOZP Staveniště musí být zajištěno tak, aby do něj nemohly vstupovat osoby na stavbě nezúčastněné. Pro zajištění bezpečnosti a ochrany zdraví pracujících je nutné dbát na dodržování platných předpisů a nařízení. Zvláště se jedná o tyto předpisy: - zákon č. 262/2006 Sb. Zákoník práce - zákon č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích - nařízení vlády č. 591/2006 Sb., o bližších minimálních požadavcích na bezpečnost a ochranu zdraví na staveništích - zákon č. 133/1985 Sb., o požární ochraně Zaměstnavatel je povinen zajišťovat bezpečnost a ochranu zdraví při práci všech osob, které se s jeho vědomím zdržují na staveništi. Budou-li na staveništi plnit úkoly zaměstnanci dvou a více zaměstnavatelů, jsou zaměstnavatelé povinni se vzájemně informovat o rizicích a vzájemně spolupracovat při zajišťování bezpečnosti a ochrany zdraví při práci. E.1.6 Nakládání s odpady Při nakládání s odpady bude postupováno v souladu se zákonem č. 185/2001 Sb. o odpadech a o změně některých dalších zákonů. Odpady vzniklé během výstavby budou za poplatek uloženy na skládce odpadů nebo předány k likvidaci oprávněné osobě. E.1.7 Podmínky a nároky na provádění stavby - Předání staveniště investorem dodavateli musí být provedeno před zahájením prací. O přejímce staveniště bude sepsán zápis. - Koordinaci mezi pracovníky více firem, které se budou na stavbě podílet zajišťuje stavbyvedoucí hlavního dodavatele stavby. E.1.8 Plán kontrolních prohlídek stavby (KP) 1) KP při předání staveniště a vytýčení stavby 2) KP po položení potrubí při provádění tlakové zkoušky 3 XXSmall atelier

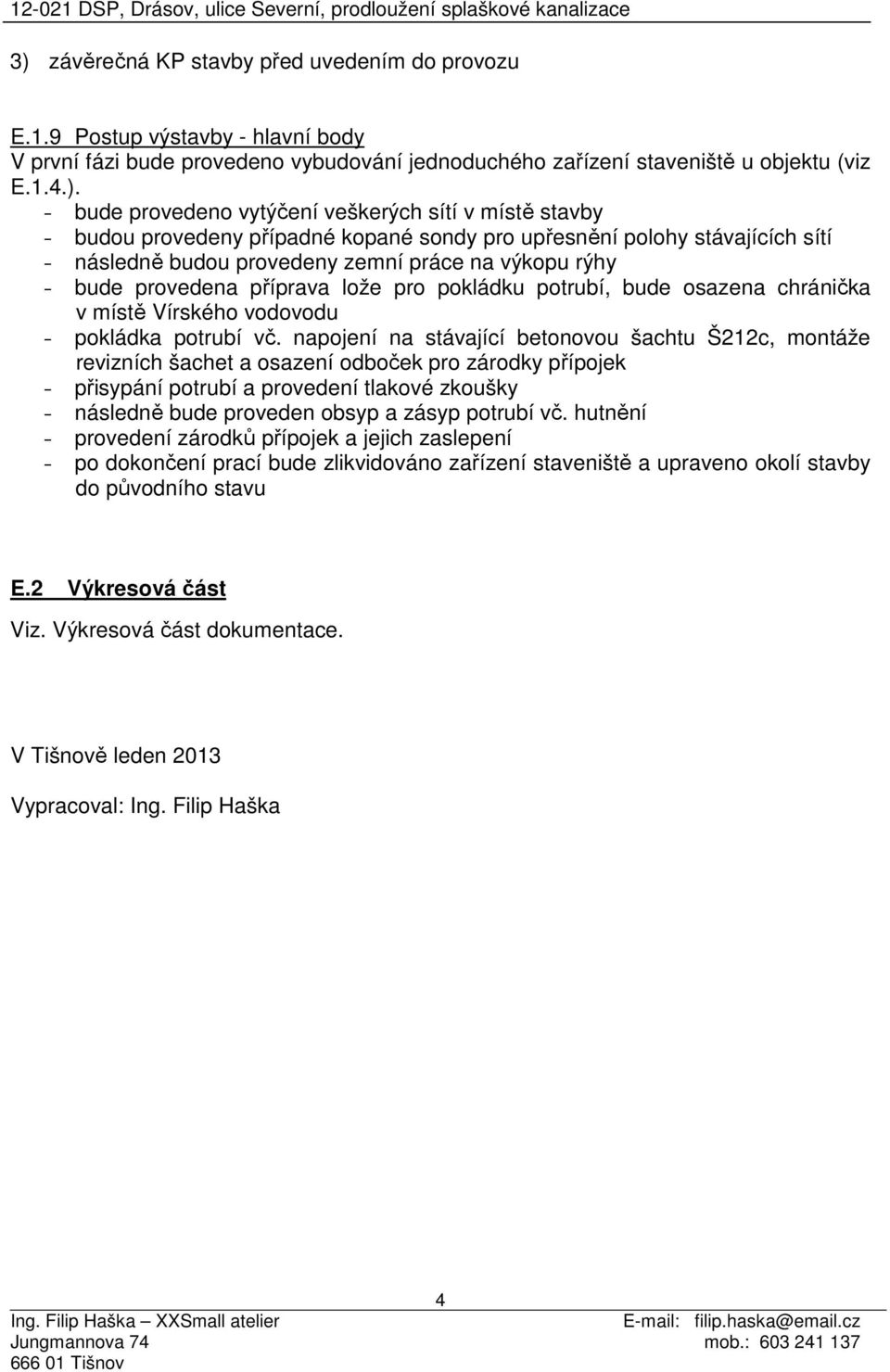

5 3) závěrečná KP stavby před uvedením do provozu E.1.9 Postup výstavby - hlavní body V první fázi bude provedeno vybudování jednoduchého zařízení staveniště u objektu (viz E.1.4.). - bude provedeno vytýčení veškerých sítí v místě stavby - budou provedeny případné kopané sondy pro upřesnění polohy stávajících sítí - následně budou provedeny zemní práce na výkopu rýhy - bude provedena příprava lože pro pokládku potrubí, bude osazena chránička v místě Vírského vodovodu - pokládka potrubí vč. napojení na stávající betonovou šachtu Š212c, montáže revizních šachet a osazení odboček pro zárodky přípojek - přisypání potrubí a provedení tlakové zkoušky - následně bude proveden obsyp a zásyp potrubí vč. hutnění - provedení zárodků přípojek a jejich zaslepení - po dokončení prací bude zlikvidováno zařízení staveniště a upraveno okolí stavby do původního stavu E.2 Výkresová část Viz. Výkresová část dokumentace. V Tišnově leden 2013 Vypracoval: 4 XXSmall atelier
