Výměna pojistek na tramvajích - drážních vozidlech: příloha H

Rozměr: px

Začít zobrazení ze stránky:

Download "Výměna pojistek na tramvajích - drážních vozidlech: příloha H"

Matěj Marek
před 8 lety
Počet zobrazení:

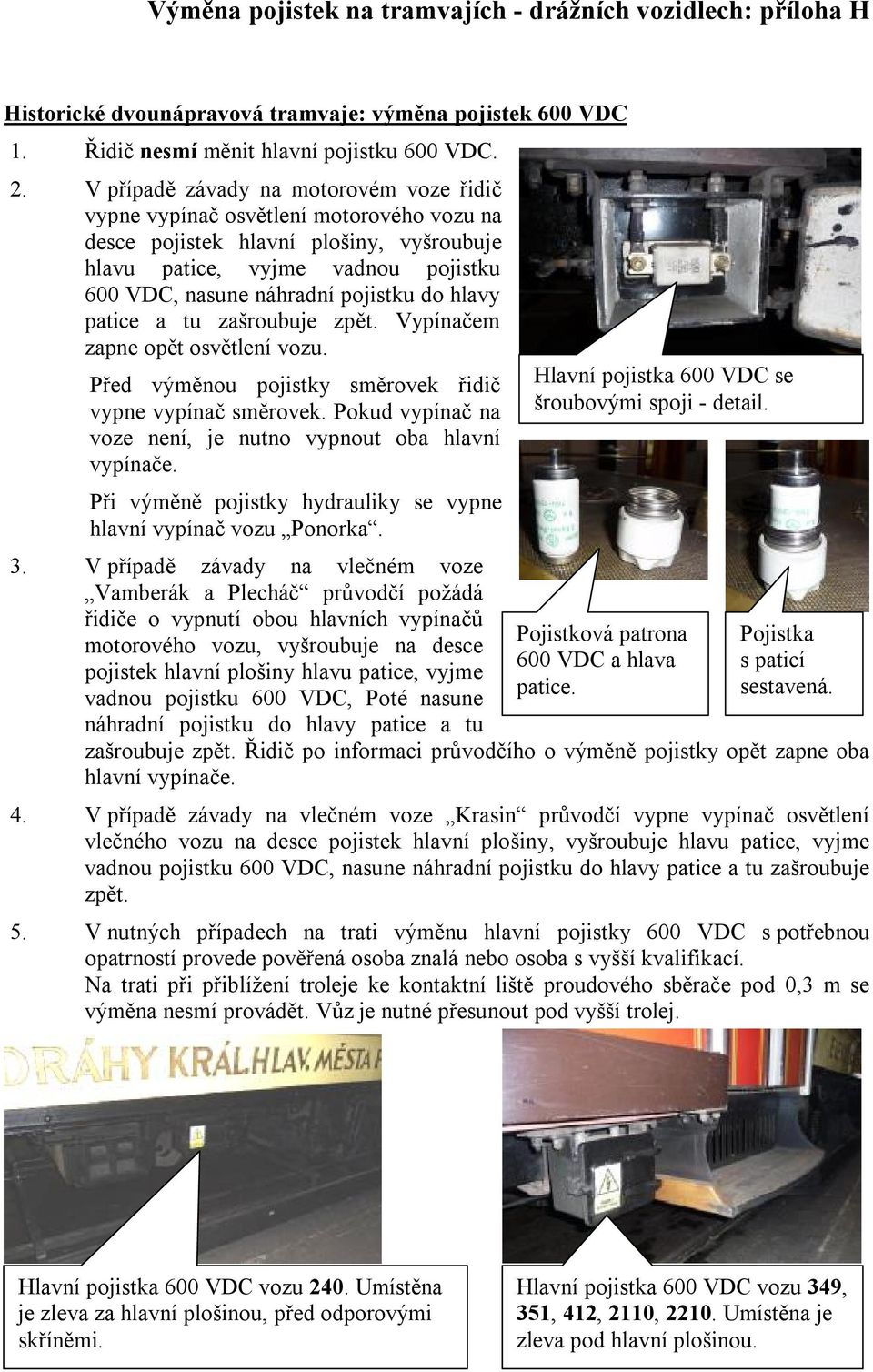

1 Historické dvounápravová tramvaje: výměna 1. Řidič nesmí měnit hlavní pojistku. 2. V případě závady na motorovém voze řidič vypne vypínač osvětlení motorového vozu na desce, vyšroubuje hlavu patice, vyjme vadnou pojistku, nasune náhradní pojistku do hlavy patice a tu zašroubuje zpět. Vypínačem zapne opět osvětlení vozu. Před výměnou pojistky směrovek řidič vypne vypínač směrovek. Pokud vypínač na voze není, je nutno vypnout oba hlavní vypínače. Při výměně pojistky hydrauliky se vypne hlavní vypínač vozu Ponorka. 3. V případě závady na vlečném voze Vamberák a Plecháč průvodčí požádá řidiče o vypnutí obou hlavních vypínačů motorového vozu, vyšroubuje na desce hlavu patice, vyjme vadnou pojistku, Poté nasune náhradní pojistku do hlavy patice a tu Hlavní pojistka se šroubovými spoji - detail. Pojistková patrona a hlava patice. Pojistka s paticí sestavená. zašroubuje zpět. Řidič po informaci průvodčího o výměně pojistky opět zapne oba hlavní vypínače. 4. V případě závady na vlečném voze Krasin průvodčí vypne vypínač osvětlení vlečného vozu na desce, vyšroubuje hlavu patice, vyjme vadnou pojistku, nasune náhradní pojistku do hlavy patice a tu zašroubuje zpět. 5. V nutných případech na trati výměnu hlavní pojistky s potřebnou opatrností provede pověřená osoba znalá nebo osoba s vyšší kvalifikací. Na trati při přiblížení troleje ke kontaktní liště proudového sběrače pod 0,3 m se výměna nesmí provádět. Vůz je nutné přesunout pod vyšší trolej. Hlavní pojistka vozu 240. Umístěna je zleva za hlavní plošinou, před odporovými skříněmi. Hlavní pojistka vozu 349, 351, 412, 2110, Umístěna je zleva pod hlavní plošinou.

zpět. Vypínačem zapne opět osvětlení vozu. Před výměnou pojistky směrovek řidič vypne vypínač směrovek. Pokud vypínač na voze není, je nutno vypnout oba hlavní vypínače.

2 Prostor pod lavicí na snížené plošině vozu 3062 ( Ponorka ). Přístup k hl. pojistce po vysunutí přední stěny vzhůru. Hlavní pojistka vozu vozu 240. Pojistka hydrauliky vozu Pojistky osvětlení vozu detail. Skříňka vypínače a pojistky směrovek vozu 240. Umístěna je po levé straně kontroleru Pojistka směrovek vozu 240 -detail. Odnímatelná přední stěna prostoru. Vypínač směrovek (doprava zap.) - detail. vozu 349. Pojistky osvětlení vozu detail. směrovky, vypínač osvětlení, přepínače reflektorů a tři

Skříňka vypínače a pojistky směrovek vozu 240. Umístěna je po levé straně kontroleru Pojistka směrovek vozu 240 -detail.

3 vozu 351. Pojistky osvětlení vozu detail. vypínače a pojistky směru vozu 351. Umístěna je nad pravým čelním oknem vypínače a pojistky směrovek vozu detail. vozu 412. Pojistky osvětlení vozu detail. Pojistka směrovek vozu 412. Umístěna je po pravé straně kontroleru Pojistka směrovek vozu detail.

Umístěna je nad pravým čelním oknem vypínače a pojistky směrovek vozu 351 -

4 osv. vozu Pojistky osvětlení vozu detail. vypínače a pojistky směru vozu Umístěna je nad pravým čelním oknem vypínače a pojistky směrovek vozu detail. osv. vozu Pojistky osvětlení vozu detail. světelné série. Pojistka směrovek vozu Umístěna je po pravé straně kontroleru Pojistka směrovek vozu detail.

Umístěna je nad pravým čelním oknem vypínače a pojistky směrovek vozu 2110 - detail. osv.

5 nad levým bočním oknem stanoviště řidiče vozu 3062 (Ponorka ). Pojistky osvětlení vozu detail. Zleva: pojistka směrovek s vypínačem, osvětlení vlečného vozu, osvětlení hlavní, vypínač osvětlení a tři osv. vlečného vozu 628 osvětlení vozu detail. Dvě osv. u stropu hlavní plošiny vlečného vozu 723 ( Vamberák ). osvětlení vozu detail. Dvě osv. vlevo vlečného vozu 855 ( Plecháč ). osvětlení vozu detail. Dvě

osv. vlečného vozu 628 osvětlení vozu 628 - detail. Dvě osv.

6 hlavní plošiny vlečných vozů 1200, 1201, 1202 ( Plecháče ). osvětlení vozů 1200, 1201, detail. Dvě na čelní stěně předního oddílu vlečných vozů 1419, 1522, 1530, ( Krasiny ). osvětlení vlečných vozů 1419, 1522, 1530, detail. Zleva: osvětlení hlavní, jedna světelná série, vypínač osvětlení a dvě Historické tramvaje T: výměna a 24 VDC Předepsané podmínky: 1. Řidič při výměně provádí stejnou manipulaci jako u vozů T bez odpojovače (příloha 1). 2. Řidič při výměně 24 VDC či odbavení jističe provádí stejnou manipulaci jako u vozů T bez odpojovače (příloha 2). 3. Dojde-li při přestavení elektrické výhybky k vybavení tepelné ochrany odporu výhybky, pro její odbavení u vozu T řidič zatáhne za lanko pod zadními schody až po uplynutí cca 5 min. U vozu T může řidič stisknout tlačítko v pojistkové skříni až po vychladnutí tepelného relé - cca min.

Řidič při výměně provádí stejnou manipulaci jako u vozů T bez odpojovače (příloha 1). 2.

7 Plán rozmístění. Desky a 24 VDC vozu T Pojistková deska 24 VDC vozu T detail. Pojistková deska vozu T detail. Za pojistkami jsou měřící svorky - trakční proud. Tepelná ochrana odporu výhybky s ovládacím lankem vozu T Zakončení lanka na háčku pod zadním schodem. Jistič 24 VDC Kryt. Desky a 24 VDC vozu T Tepelná ochrana odporu výhybky s tlačítkem. Desky a 24 VDC vozu T Pojistky s nasazeným krytem. Desky a 24 VDC vozu T Jistič 24 VDC Pojistka ø17 x 138 mm - detail

Tepelná ochrana odporu výhybky s ovládacím lankem vozu T1-5002. Zakončení lanka na háčku pod zadním schodem. Jistič 24 VDC Kryt.
