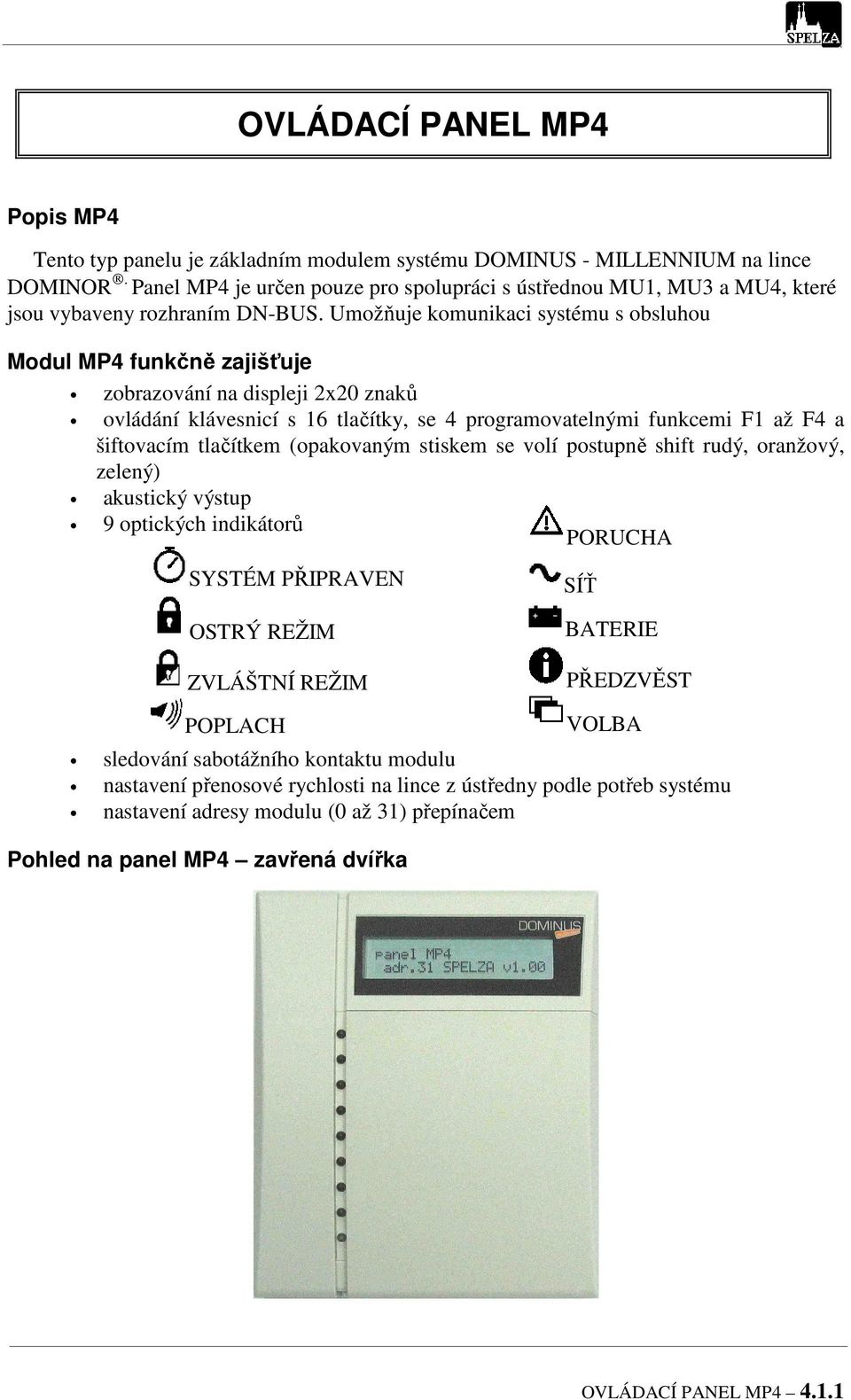

1 OVLÁDACÍ PANEL MP4 Popis MP4 Tento typ panelu je základním modulem systému DOMINUS - MILLENNIUM na lince DOMINOR. Panel MP4 je určen pouze pro spolupráci s ústřednou MU1, MU3 a MU4, které jsou vybaveny rozhraním DN-BUS. Umožňuje komunikaci systému s obsluhou Modul MP4 funkčně zajišťuje zobrazování na displeji 2x20 znaků ovládání klávesnicí s 16 tlačítky, se 4 programovatelnými funkcemi F1 až F4 a šiftovacím tlačítkem (opakovaným stiskem se volí postupně shift rudý, oranžový, zelený) akustický výstup 9 optických indikátorů PORUCHA SYSTÉM PŘIPRAVEN SÍŤ OSTRÝ REŽIM ZVLÁŠTNÍ REŽIM BATERIE PŘEDZVĚST POPLACH VOLBA sledování sabotážního kontaktu modulu nastavení přenosové rychlosti na lince z ústředny podle potřeb systému nastavení adresy modulu (0 až 31) přepínačem Pohled na panel MP4 zavřená dvířka OVLÁDACÍ PANEL MP

Umožňuje komunikaci systému s obsluhou Modul MP4 funkčně zajišťuje zobrazování na displeji 2x20 znaků ovládání klávesnicí s 16 tlačítky, se 4 programovatelnými funkcemi F1 až F4 a šiftovacím

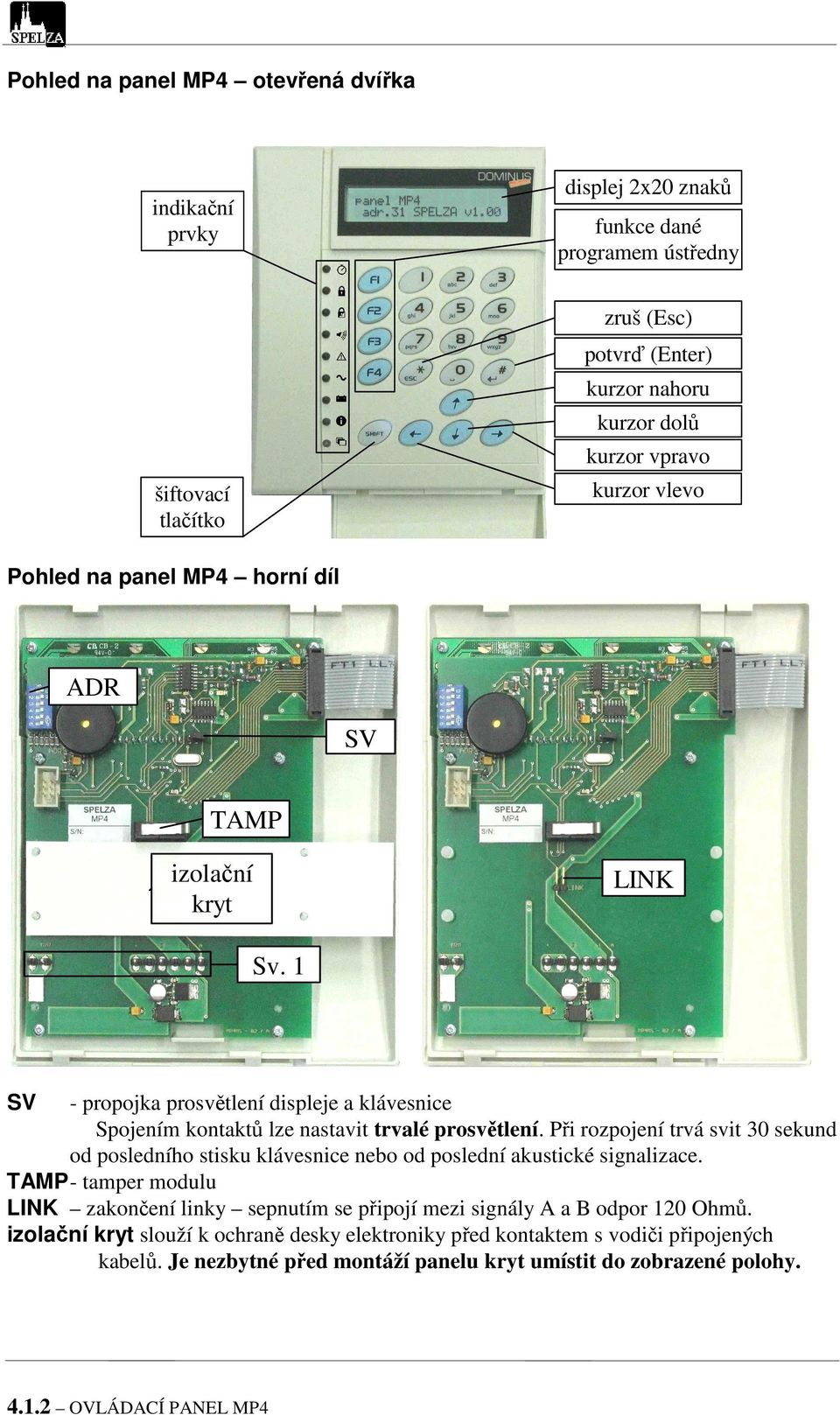

2 Pohled na panel MP4 otevřená dvířka indikační prvky displej 2x20 znaků funkce dané programem ústředny šiftovací tlačítko zruš (Esc) potvrď (Enter) kurzor nahoru kurzor dolů kurzor vpravo kurzor vlevo Pohled na panel MP4 horní díl ADR SV TAMP izolační kryt LINK Sv. 1 SV - propojka prosvětlení displeje a klávesnice Spojením kontaktů lze nastavit trvalé prosvětlení. Při rozpojení trvá svit 30 sekund od posledního stisku klávesnice nebo od poslední akustické signalizace. TAMP - tamper modulu LINK zakončení linky sepnutím se připojí mezi signály A a B odpor 120 Ohmů. izolační kryt slouží k ochraně desky elektroniky před kontaktem s vodiči připojených kabelů. Je nezbytné před montáží panelu kryt umístit do zobrazené polohy OVLÁDACÍ PANEL MP4

Při rozpojení trvá svit 30 sekund od posledního stisku klávesnice nebo od poslední akustické signalizace.

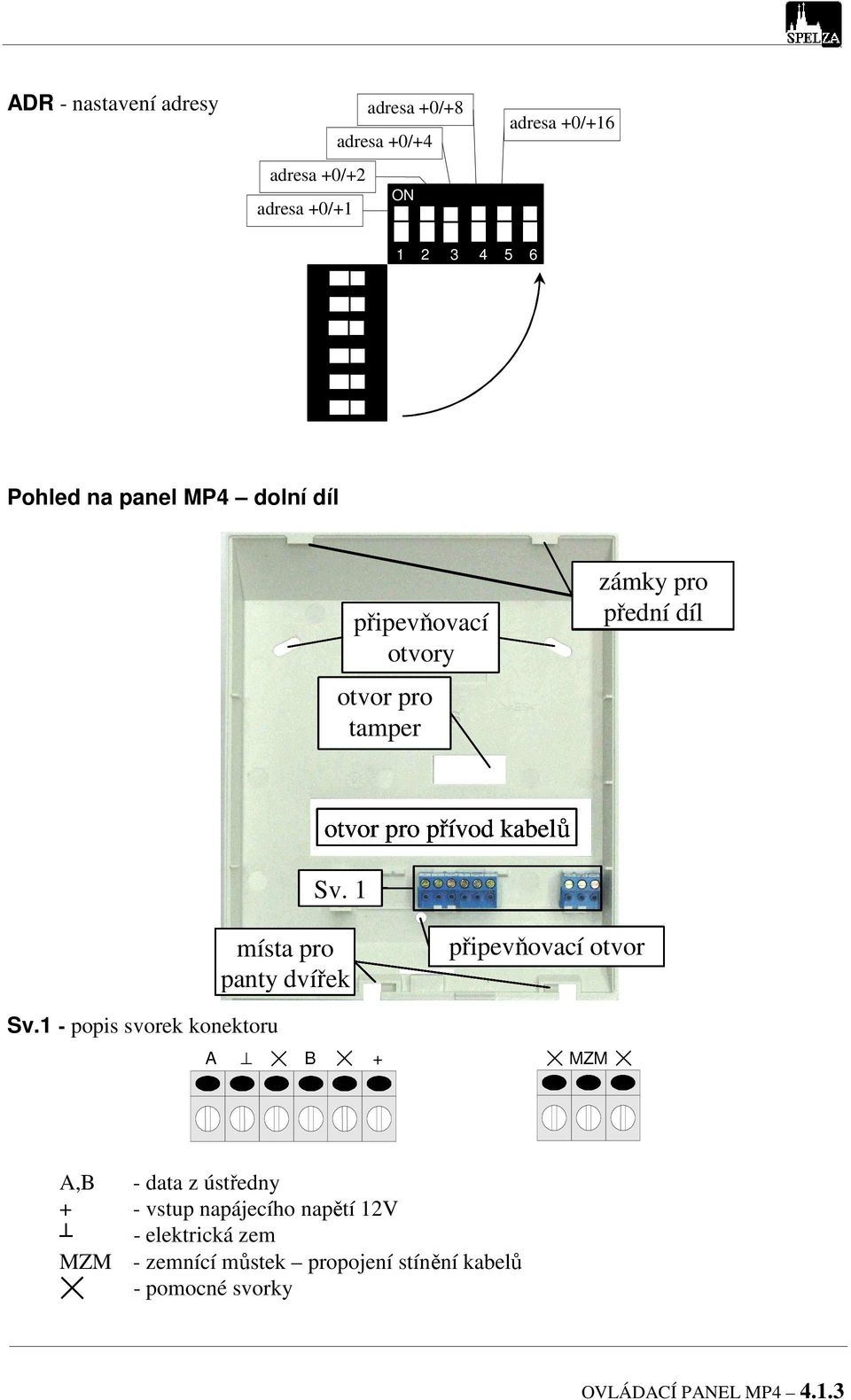

3 ADR - nastavení adresy adresa +0/+8 adresa +0/+4 adresa +0/+2 ON adresa +0/+1 adresa +0/ Pohled na panel MP4 dolní díl připevňovací otvory otvor pro tamper zámky pro přední díl otvor pro přívod kabelů Sv. 1 místa pro panty dvířek připevňovací otvor Sv.1 - popis svorek konektoru A B + MZM A,B - data z ústředny + - vstup napájecího napětí 12V - elektrická zem MZM - zemnící můstek propojení stínění kabelů - pomocné svorky OVLÁDACÍ PANEL MP

1 místa pro panty dvířek připevňovací otvor Sv.

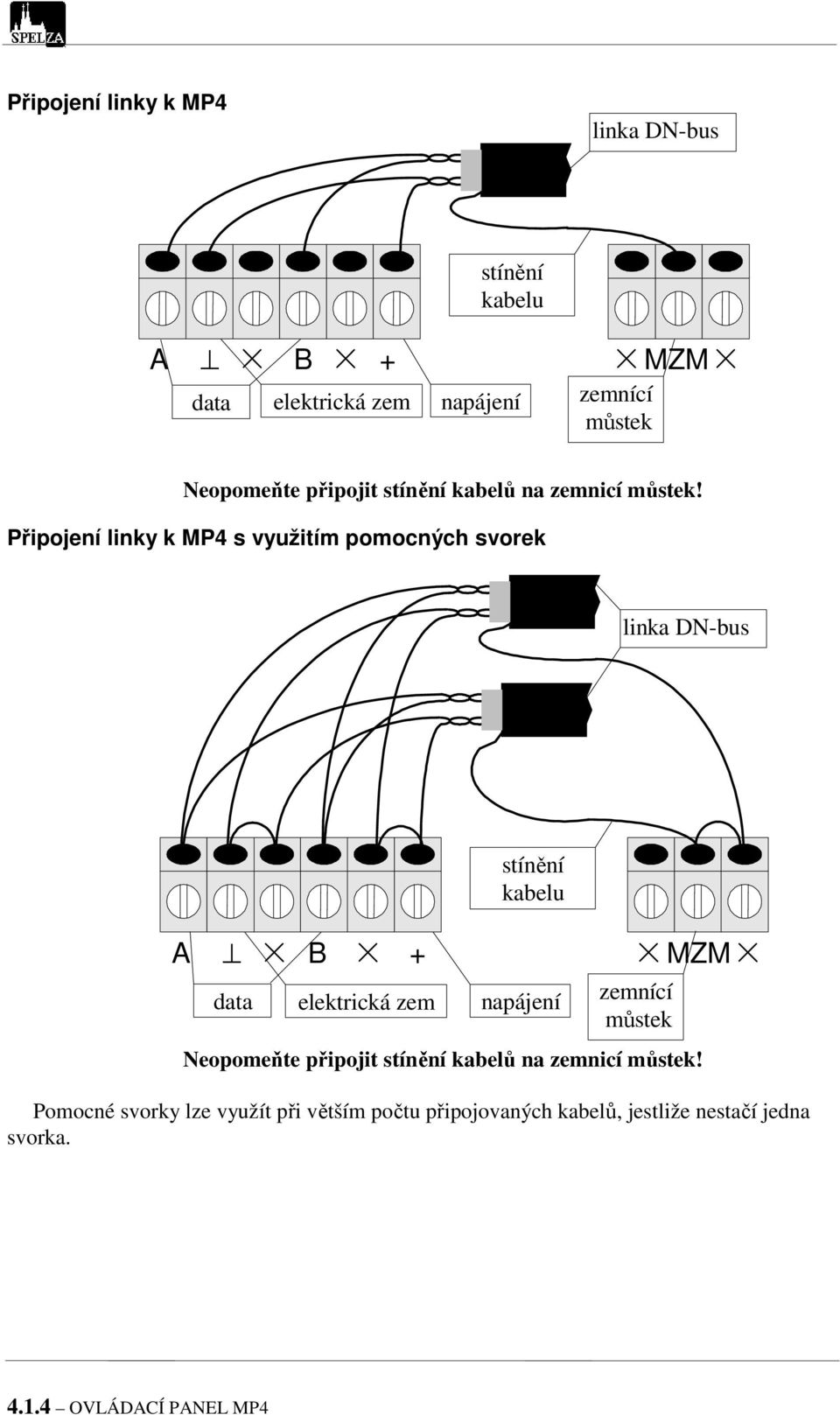

4 Připojení linky k MP4 linka DN-bus A B + MZM data elektrická zem stínění kabelu napájení zemnící můstek Neopomeňte připojit stínění kabelů na zemnicí můstek! Připojení linky k MP4 s využitím pomocných svorek linka DN-bus A B + MZM data elektrická zem stínění kabelu napájení zemnící můstek Neopomeňte připojit stínění kabelů na zemnicí můstek! Pomocné svorky lze využít při větším počtu připojovaných kabelů, jestliže nestačí jedna svorka OVLÁDACÍ PANEL MP4

Připojení linky k MP4 s využitím pomocných svorek linka DN-bus A B + MZM data elektrická zem stínění kabelu

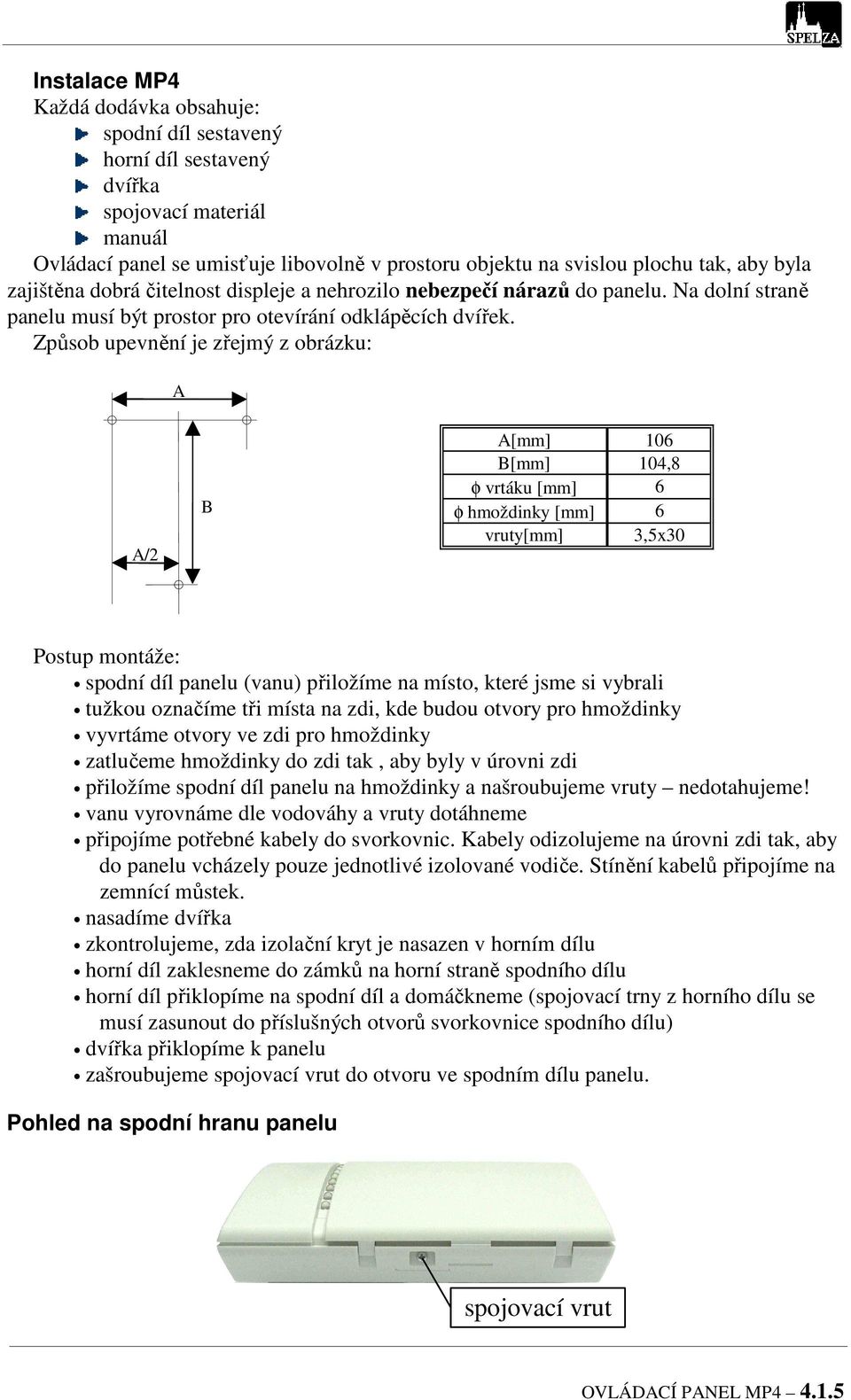

5 Instalace MP4 Každá dodávka obsahuje: spodní díl sestavený horní díl sestavený dvířka spojovací materiál manuál Ovládací panel se umisťuje libovolně v prostoru objektu na svislou plochu tak, aby byla zajištěna dobrá čitelnost displeje a nehrozilo nebezpečí nárazů do panelu. Na dolní straně panelu musí být prostor pro otevírání odklápěcích dvířek. Způsob upevnění je zřejmý z obrázku: A A/2 B A[mm] 106 B[mm] 104,8 φ vrtáku [mm] 6 φ hmoždinky [mm] 6 vruty[mm] 3,5x30 Postup montáže: spodní díl panelu (vanu) přiložíme na místo, které jsme si vybrali tužkou označíme tři místa na zdi, kde budou otvory pro hmoždinky vyvrtáme otvory ve zdi pro hmoždinky zatlučeme hmoždinky do zdi tak, aby byly v úrovni zdi přiložíme spodní díl panelu na hmoždinky a našroubujeme vruty nedotahujeme! vanu vyrovnáme dle vodováhy a vruty dotáhneme připojíme potřebné kabely do svorkovnic. Kabely odizolujeme na úrovni zdi tak, aby do panelu vcházely pouze jednotlivé izolované vodiče. Stínění kabelů připojíme na zemnící můstek. nasadíme dvířka zkontrolujeme, zda izolační kryt je nasazen v horním dílu horní díl zaklesneme do zámků na horní straně spodního dílu horní díl přiklopíme na spodní díl a domáčkneme (spojovací trny z horního dílu se musí zasunout do příslušných otvorů svorkovnice spodního dílu) dvířka přiklopíme k panelu zašroubujeme spojovací vrut do otvoru ve spodním dílu panelu. Pohled na spodní hranu panelu spojovací vrut OVLÁDACÍ PANEL MP

Způsob upevnění je zřejmý z obrázku: A A/2 B A[mm] 106 B[mm] 104,8 φ vrtáku [mm] 6 φ hmoždinky [mm] 6 vruty[mm] 3,5x30 Postup montáže: spodní díl panelu (vanu) přiložíme na místo, které jsme si

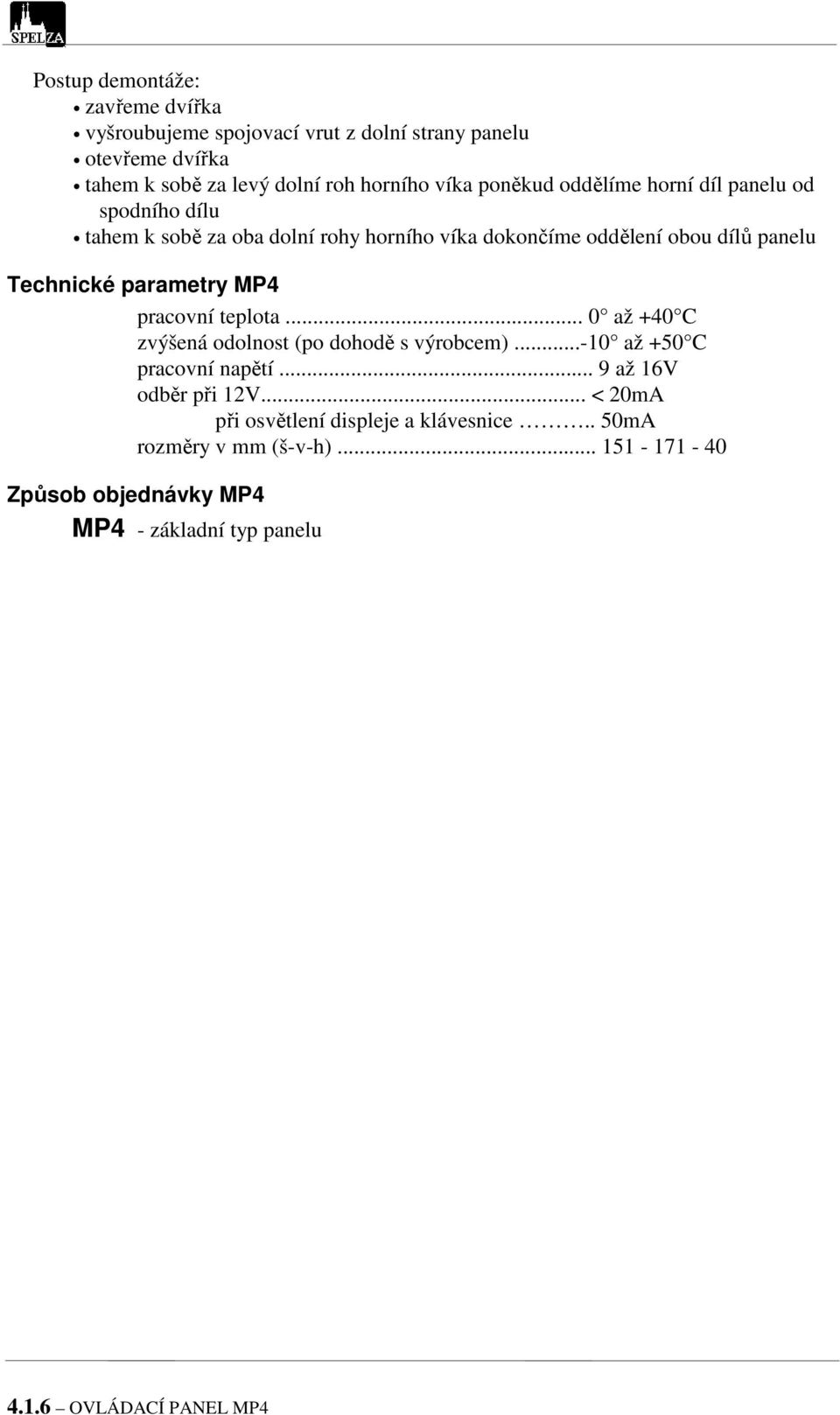

6 Postup demontáže: zavřeme dvířka vyšroubujeme spojovací vrut z dolní strany panelu otevřeme dvířka tahem k sobě za levý dolní roh horního víka poněkud oddělíme horní díl panelu od spodního dílu tahem k sobě za oba dolní rohy horního víka dokončíme oddělení obou dílů panelu Technické parametry MP4 pracovní teplota... 0 až +40 C zvýšená odolnost (po dohodě s výrobcem) až +50 C pracovní napětí... 9 až 16V odběr při 12V... < 20mA při osvětlení displeje a klávesnice.. 50mA rozměry v mm (š-v-h) Způsob objednávky MP4 MP4 - základní typ panelu OVLÁDACÍ PANEL MP4

parametry MP4 pracovní teplota... 0 až +40 C zvýšená odolnost (po dohodě s výrobcem)...-10 až +50 C pracovní napětí... 9 až 16V odběr při 12V.
