1 Virtuální plynovody Říjen 2014 VÍTKOVICE MECHANIKA a.s. Ing. Zdeněk Vomočil, Ph.D.

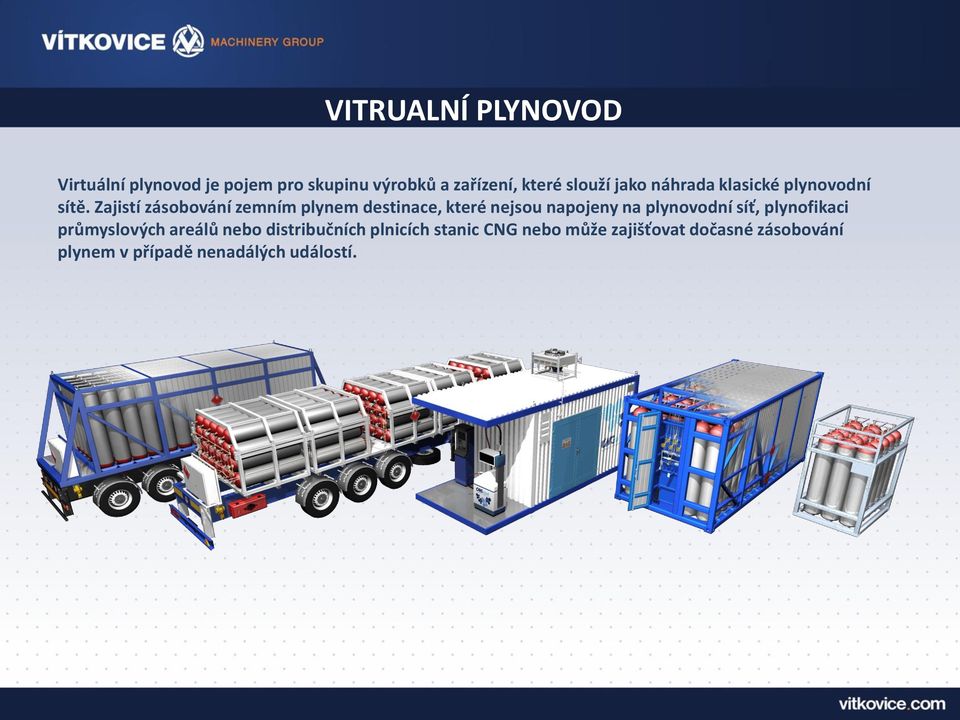

2 VITRUALNÍ PLYNOVOD Virtuální plynovod je pojem pro skupinu výrobků a zařízení, které slouží jako náhrada klasické plynovodní sítě. Zajistí zásobování zemním plynem destinace, které nejsou napojeny na plynovodní síť, plynofikaci průmyslových areálů nebo distribučních plnicích stanic CNG nebo může zajišťovat dočasné zásobování plynem v případě nenadálých událostí.

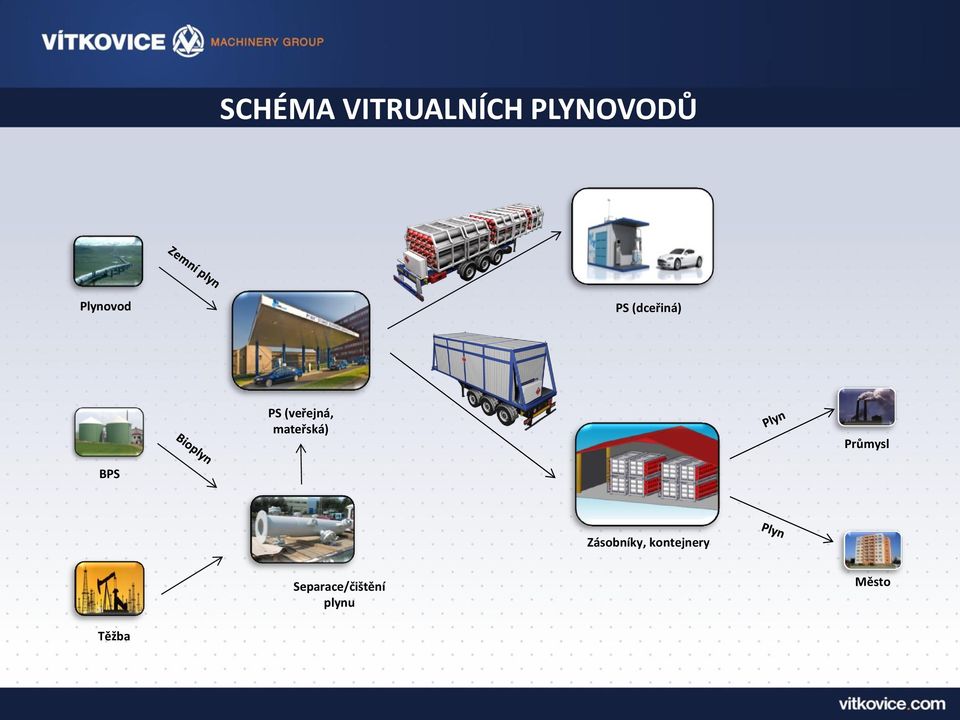

3 SCHÉMA VITRUALNÍCH PLYNOVODŮ Plynovod PS (dceřiná) PS (veřejná, mateřská) Průmysl BPS Zásobníky, kontejnery Separace/čištění plynu Město Těžba

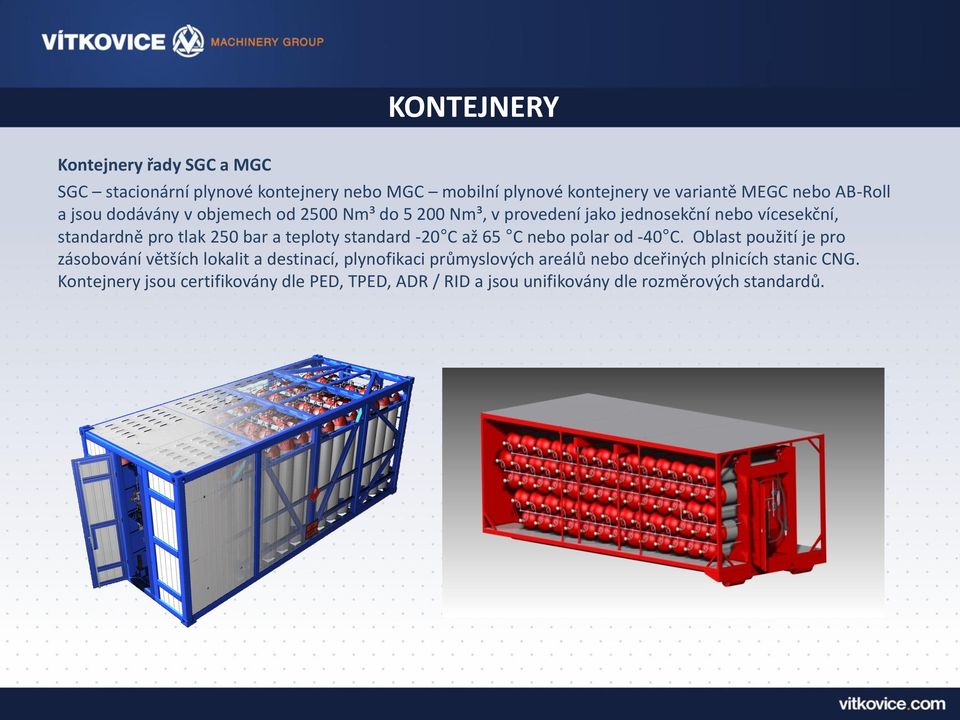

4 KONTEJNERY Kontejnery řady SGC a MGC SGC stacionární plynové kontejnery nebo MGC mobilní plynové kontejnery ve variantě MEGC nebo AB-Roll a jsou dodávány v objemech od 2500 Nm³ do Nm³, v provedení jako jednosekční nebo vícesekční, standardně pro tlak 250 bar a teploty standard -20 C až 65 C nebo polar od -40 C. Oblast použití je pro zásobování větších lokalit a destinací, plynofikaci průmyslových areálů nebo dceřiných plnicích stanic CNG. Kontejnery jsou certifikovány dle PED, TPED, ADR / RID a jsou unifikovány dle rozměrových standardů.

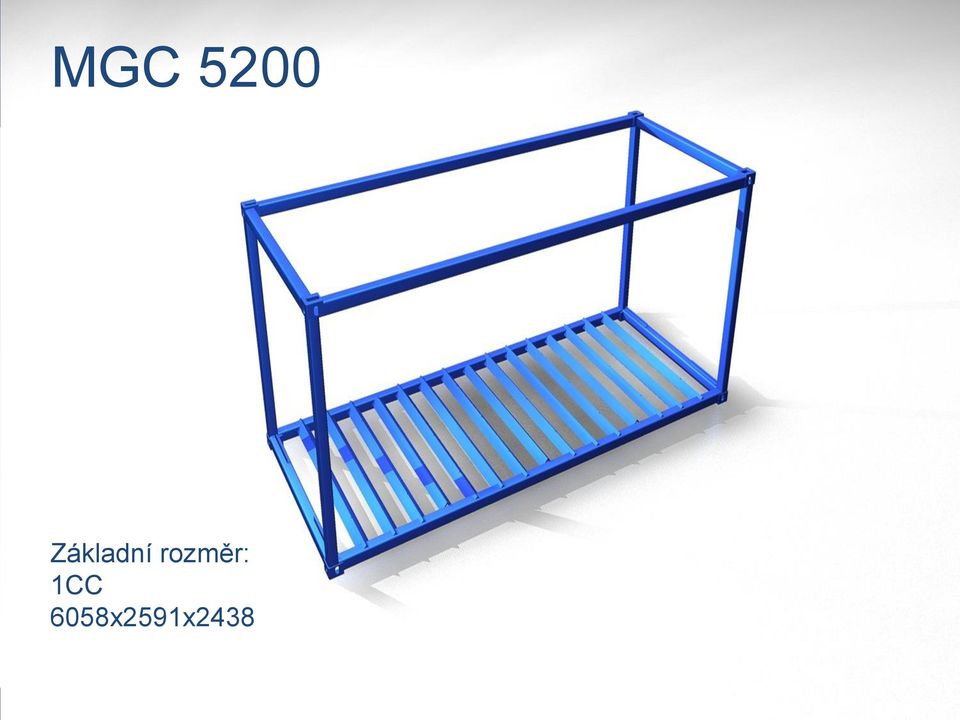

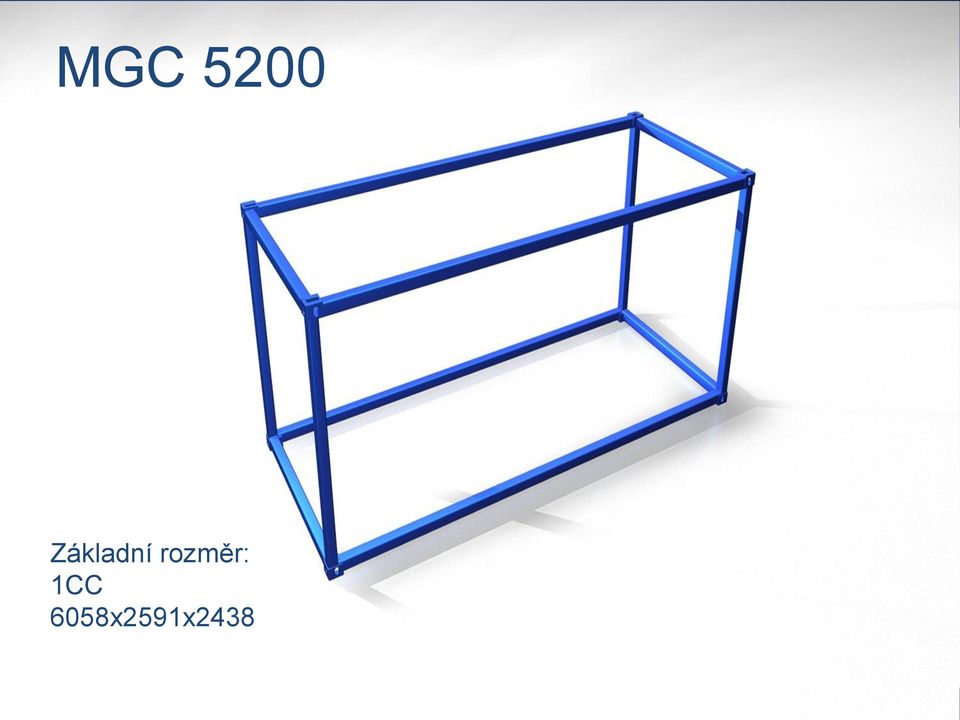

5 Základní rozměr: 1CC 6058x2591x2438

6 Základní rozměr: 1CC 6058x2591x2438

7 Základní rozměr: 1CC 6058x2591x2438

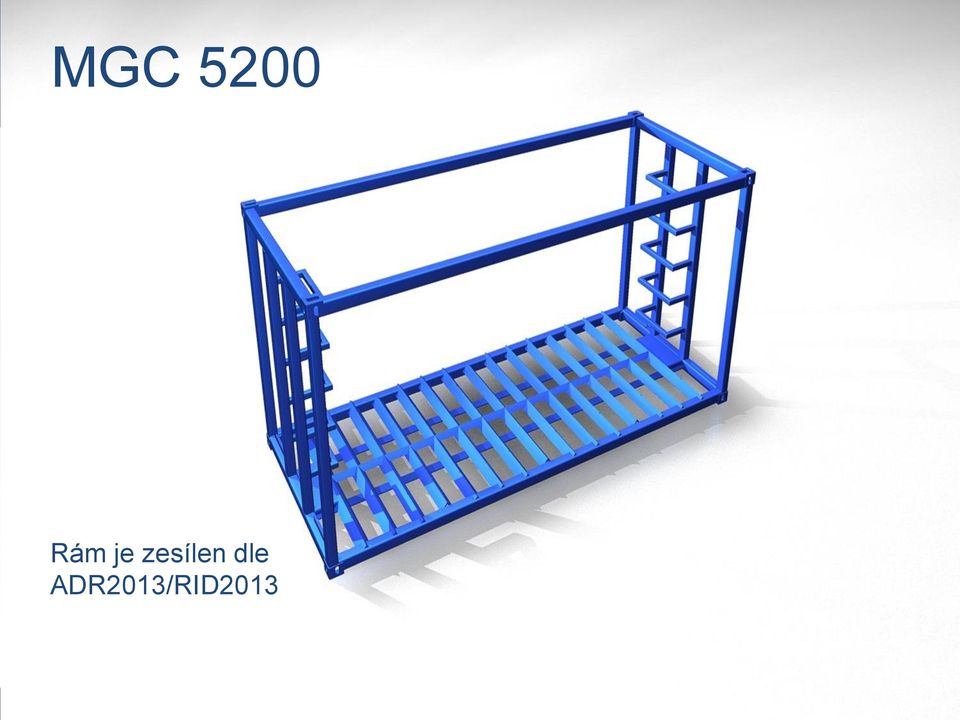

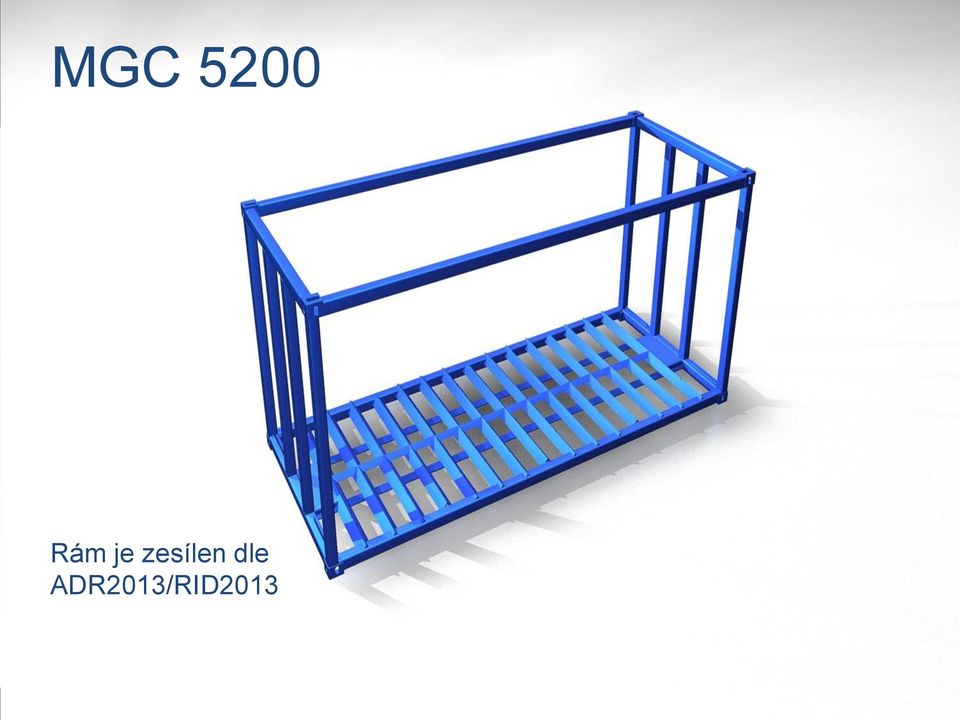

8 Rám je zesílen dle ADR2013/RID2013

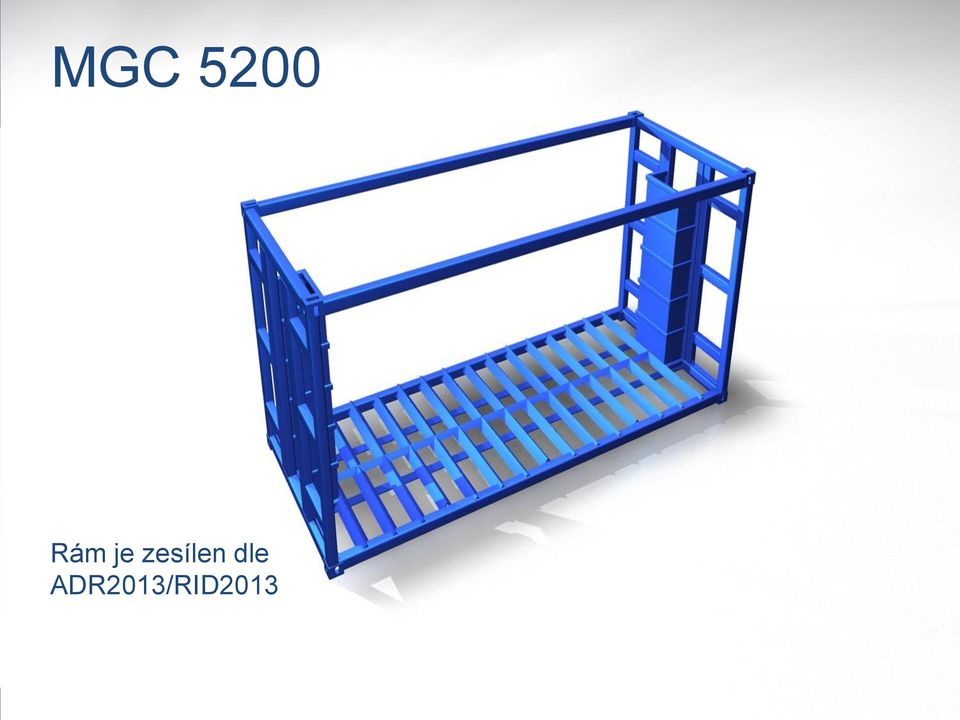

9 Rám je zesílen dle ADR2013/RID2013

10 Rám je zesílen dle ADR2013/RID2013

11 Izolace mezi rámem a ocelovými lahvemi

12 Zesílení rámu a pomocné konstrukce pro krycí plechy

13 Zesílení rámu a pomocné konstrukce pro krycí plechy

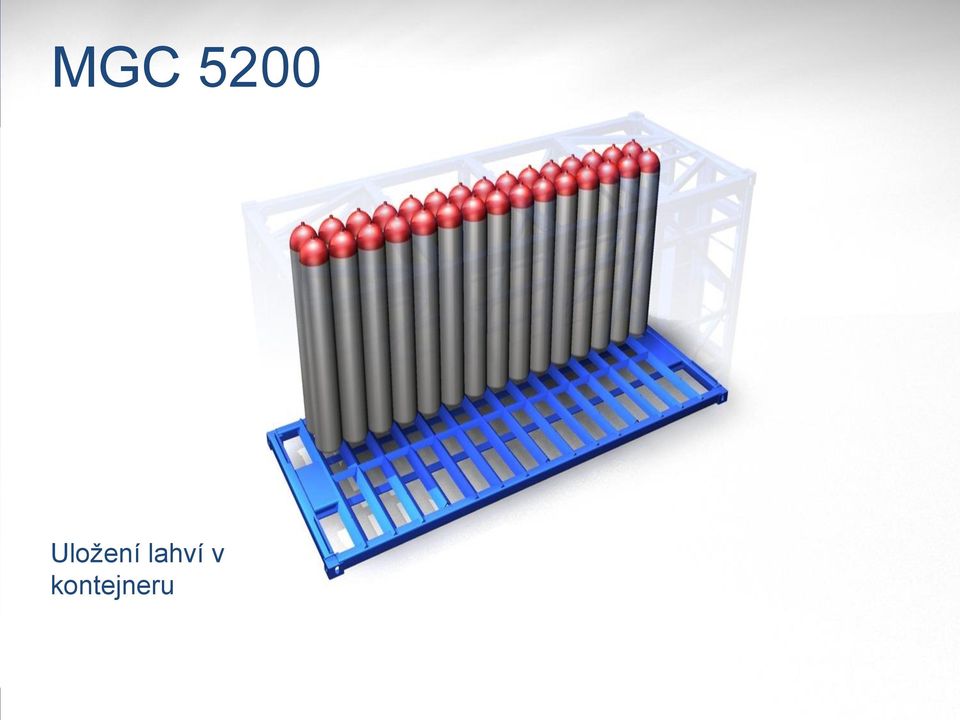

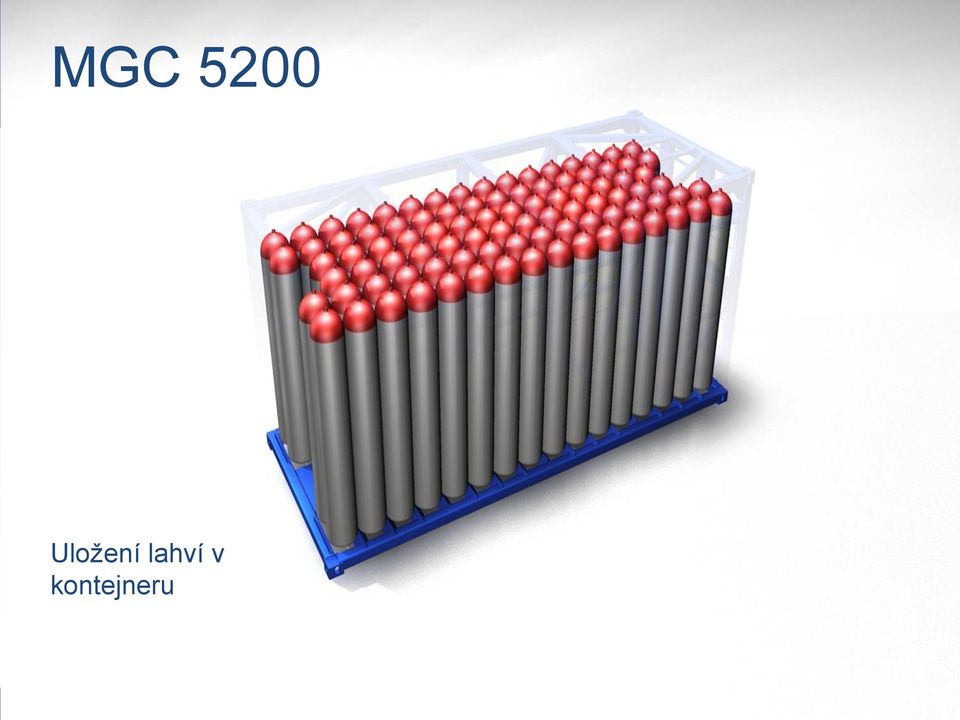

14 Uložení lahví v kontejneru

15 Uložení lahví v kontejneru

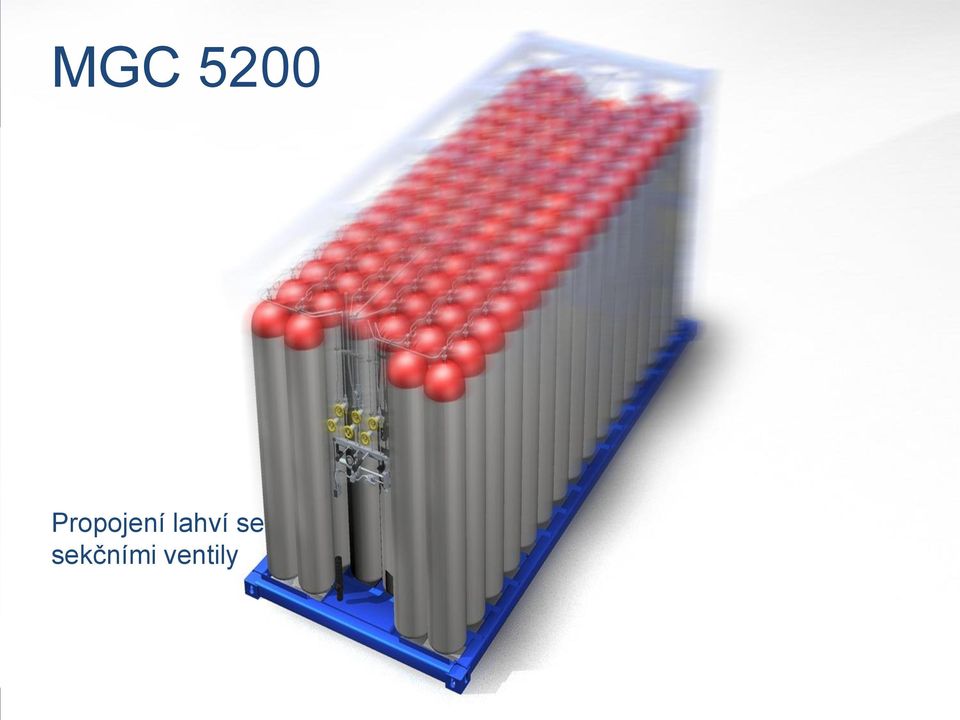

16 Propojení lahví se sekčními ventily

17 Propojení lahví se sekčními ventily

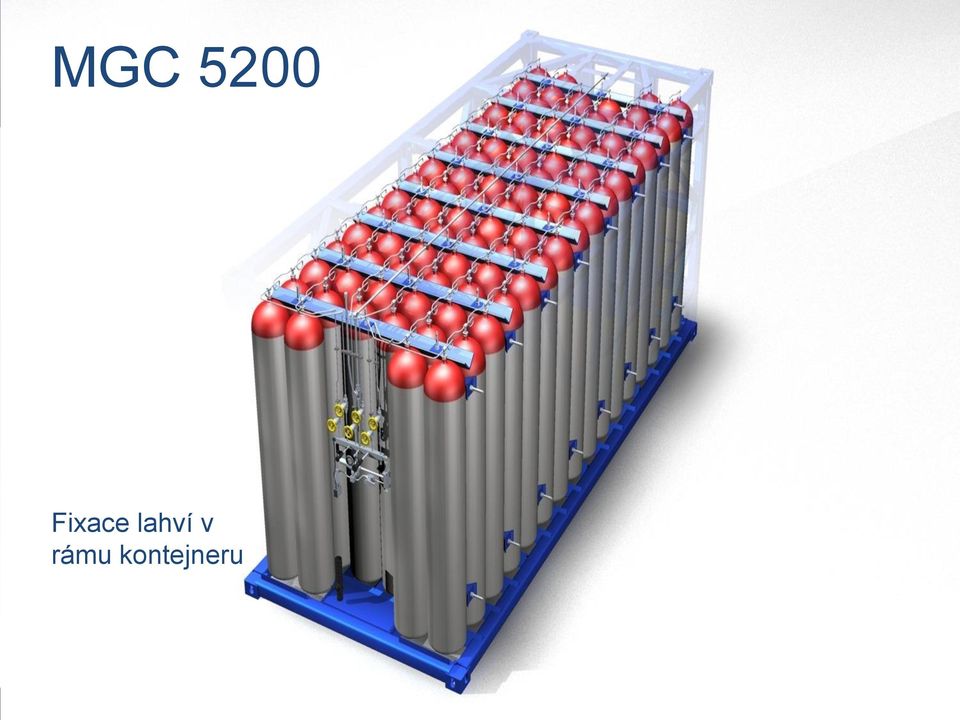

18 Fixace lahví v rámu kontejneru

19 Fixace lahví v rámu kontejneru

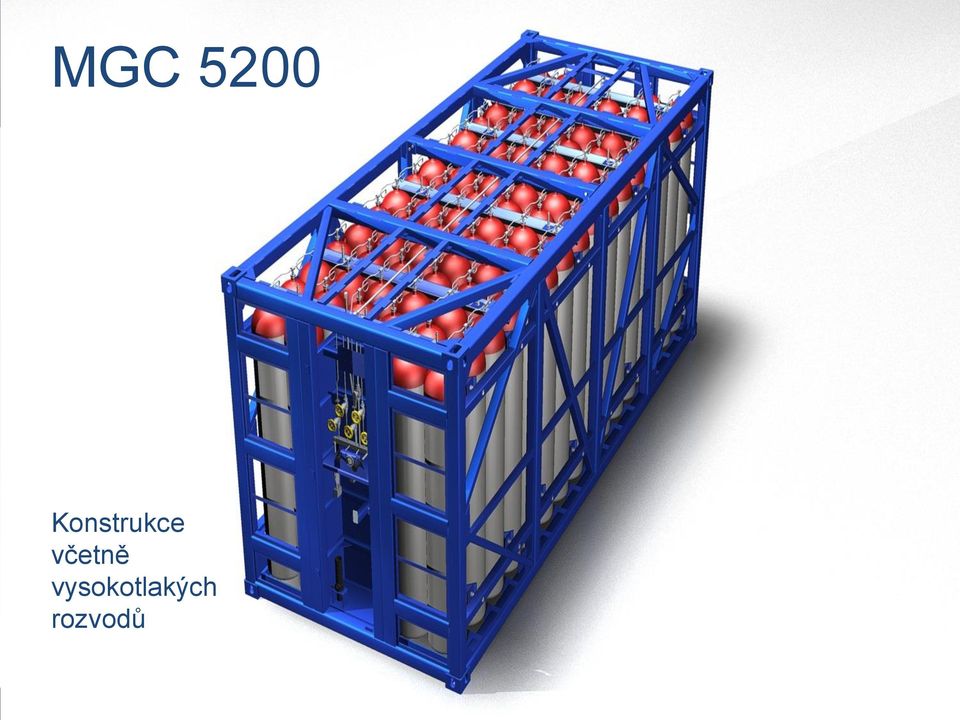

20 Konstrukce včetně vysokotlakých rozvodů

21 Konstrukce včetně vysokotlakých rozvodů

22 Ochrana proti povětrnostním vlivům

23 Ochrana proti povětrnostním vlivům

24 Ochrana proti povětrnostním vlivům

25 VÝHODY A POUŽITÍ KONTEJNERŮ MGC 5200 je špičkový transportní kontejner MEGC pro převoz 5200 Nm 3 CNG nebo jiných technických plynů pod tlakem 25 MPa a při pracovních teplotách od -40 C do +65 C je unikátní svým technickým řešením hlavně v oblasti maximální využitelnosti přepravní kapacity plynu v poměru k povolené přepravní hmotnosti celku, kde dosahuje světových parametrů je unifikovaný pro maximální efektivitu přepravy dle ISO 668:1988 kategorie 1CC. Tlakový systém a výstroj je v souladu s ADR/RID: 2013 a TPED EU S kontejnery je možno díky standartním ISO prvkům manipulovat pomocí běžným kontejnerových překladačů, stavět do dvou řad na sebe a tvořit tak velké zásobárny plynu pro zásobování průmyslových zón nebo městských čtvrtí.

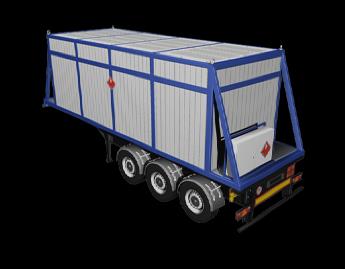

26 TRAJLERY Trajlery řady TGS TGS trajlerové plynové zásobníky jsou dodávány v objemech od 2500 Nm³ do Nm³, v provedení jako jednosekční nebo vícesekční, standardně pro tlak 250 bar (max. 300 bar) a teploty standard -20 C až 65 C nebo polar od -40 C. Oblast použití je pro mobilní zásobování větších lokalit a destinací, plynofikaci průmyslových areálů nebo dceřiných plnicích stanic CNG. Trajlery jsou certifikovány dle TPED a ADR.

27 SVAZKY Svazky řady SGB a MGB SGB stacionární plynové zásobníky nebo MGB mobilní plynové zásobníky jsou dodávány v objemech od cca 200 Nm³ do Nm³, v provedení jako jednosekční nebo vícesekční, standardně pro tlak 250 bar (max. 300 bar) a teploty standard -20 C až 65 C nebo polar od -40 C. Oblast použití je pro zásobování menšími objemy zemním plynem nebo technickými plyny, jako součást plnicích stanic CNG, nebo jiných technologií. Svazky jsou certifikovány dle PED nebo TPED

28 PLNÍCÍ STANICE Plnicí stanice řady MFS a DFS MFS mateřské plnicí stanice nebo DFS dceřiné plnicí stanice o výkonech kompresorů od 20 Nm³/hod až po tisíce Nm³/hod a výstupním tlaku 250 bar. Využití technologie plnění CNG ve firemních areálech, dopravních podnicích nebo pro komerční plnění vozidel. Stanice jsou řešeny pro bezobslužný provoz a jsou dodávány s výdejními stojany s pistolí NGV 1 nebo NGV 2. Mobilní plnicí stanice slouží k distribuci zemního plynu v místech kde není možné zajistit zdroj zemního plynu z rozvodné sítě. Předpokládané použití mobilních plnících stanic například: hlavní tepny silniční infrastruktury, odlehlé oblasti mimo infrastrukturu, v místech dočasných aktivit nebo areály firem apod. Dle rozsahu použití mohou být stanice upravovány dle specifických požadavků např. doplněním platebním terminálem, rozšíření kapacity zásobníku, počtem a typem výdejních míst, energetickou autonomností atd.

29 Plynovod KAPACITY VIRTUÁLNÍCH PLYNOVODŮ PŘI 250 BARECH Transportní kapacita m³/den Vzdálenost km Mateřská plnící stanice m³/hod Dceřiná plnící stanice m³/hod Trajlery, kontejnery, svazky m³

30 Green technology green solution = VÍTKOVICE MACHINERY GROUP 1

31 DĚKUJI ZA POZORNOST
