částí pracovních strojů. Jako pomocný ovladač se podílí na řízení kontrolních obvodů napájení (stykače, PLC) jejich silových částí.

Transkript

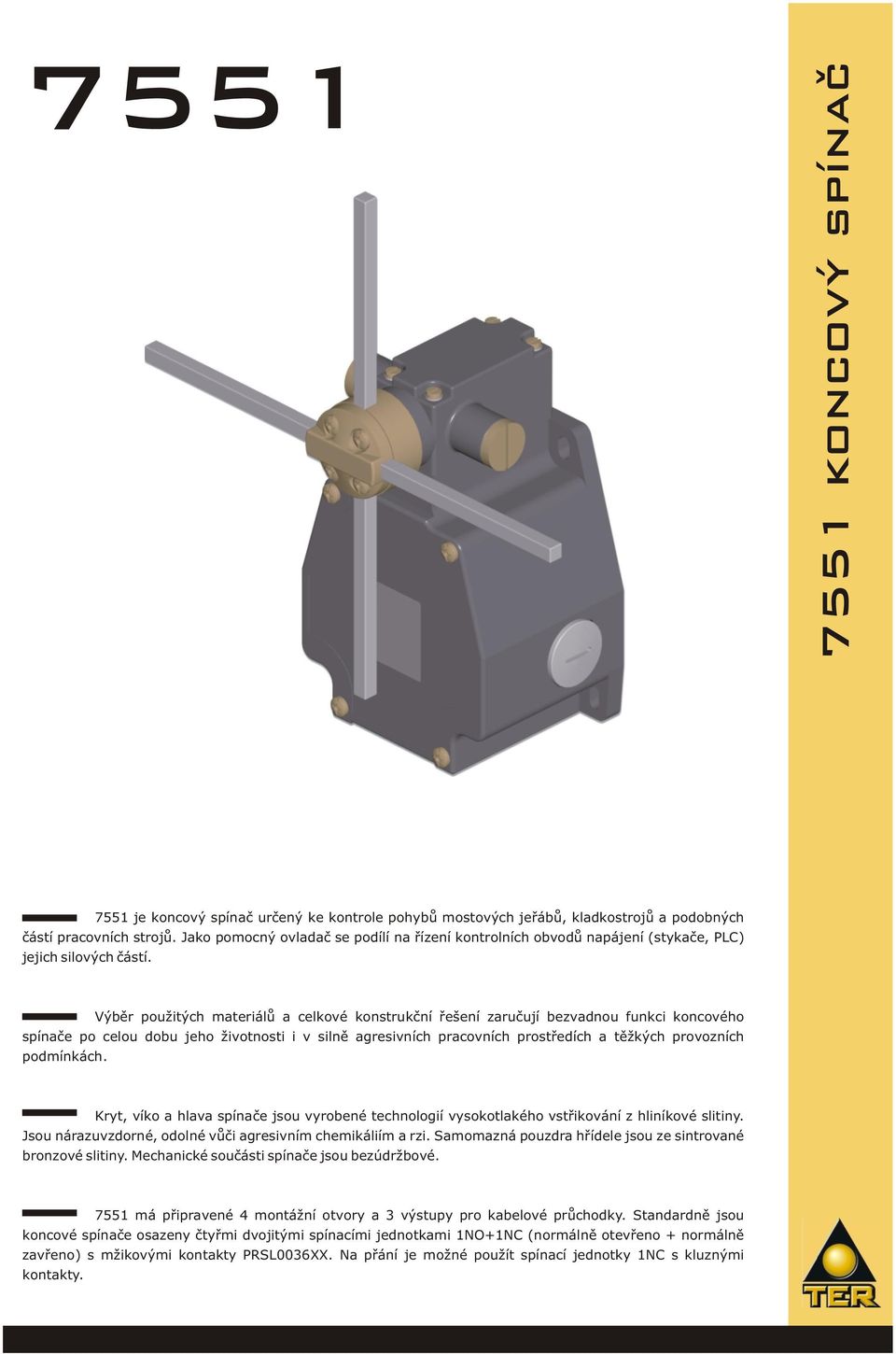

1 koncový spínač 7551 je koncový spínač určený ke kontrole pohybů mostových jeřábů, kladkostrojů a podobných částí pracovních strojů. Jako pomocný ovladač se podílí na řízení kontrolních obvodů napájení (stykače, PLC) jejich silových částí. Výběr použitých materiálů a celkové konstrukční řešení zaručují bezvadnou funkci koncového spínače po celou dobu jeho životnosti i v silně agresivních pracovních prostředích a těžkých provozních podmínkách. Kryt, víko a hlava spínače jsou vyrobené technologií vysokotlakého vstřikování z hliníkové slitiny. Jsou nárazuvzdorné, odolné vůči agresivním chemikáliím a rzi. Samomazná pouzdra hřídele jsou ze sintrované bronzové slitiny. Mechanické součásti spínače jsou bezúdržbové má připravené 4 montážní otvory a 3 výstupy pro kabelové průchodky. Standardně jsou koncové spínače osazeny čtyřmi dvojitými spínacími jednotkami 1NO+1NC (normálně otevřeno + normálně zavřeno) s mžikovými kontakty PRSL0036XX. Na přání je možné použít spínací jednotky 1NC s kluznými kontakty.

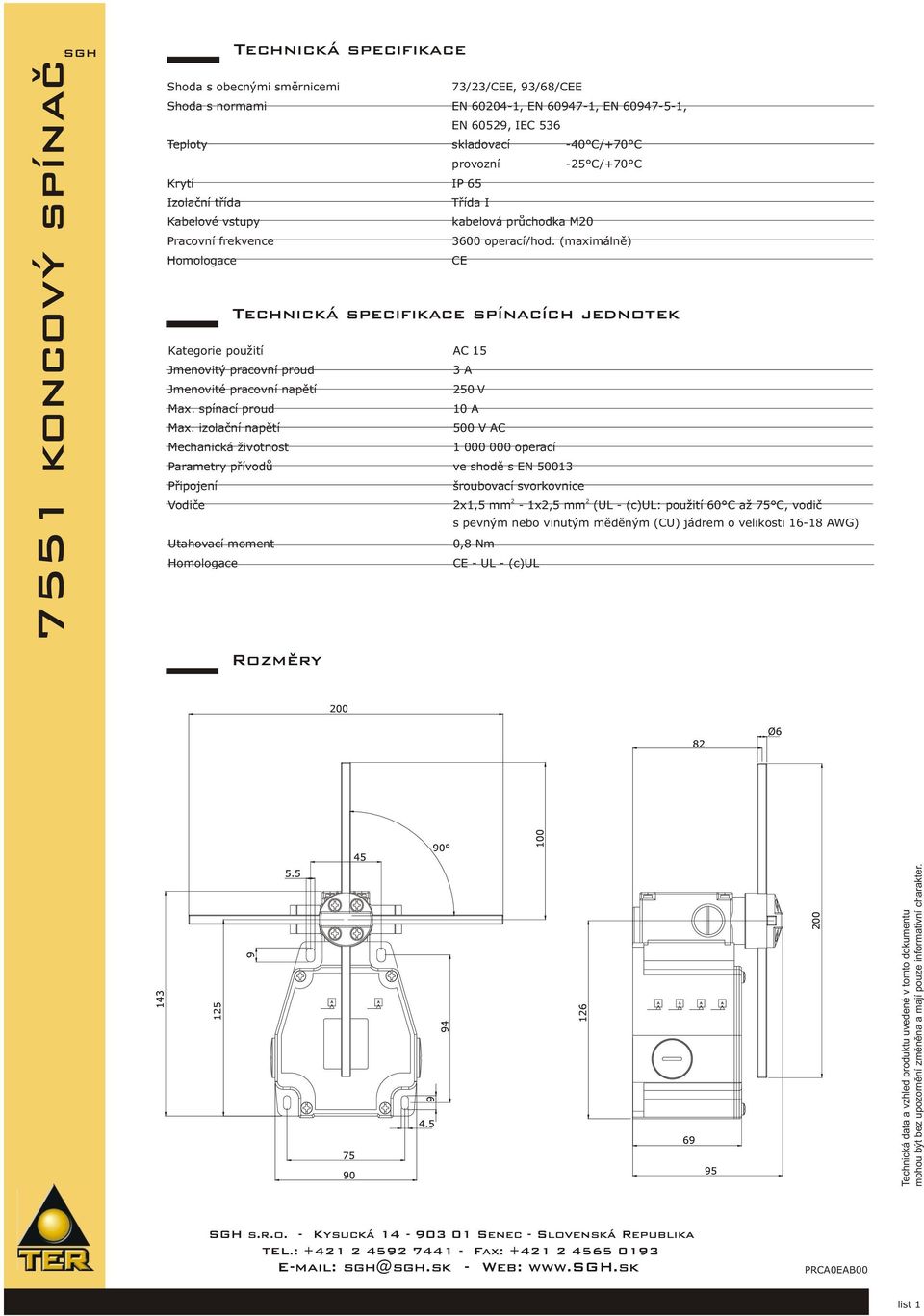

2 7551 koncový spínač SGH Technická specifikace Shoda s obecnými směrnicemi Shoda s normami Pracovní frekvence 73/23/CEE, 93/68/CEE EN , EN , EN , EN 60529, IEC 536 Teploty skladovací -4C/+7C Krytí Izolační třída Kabelové vstupy Homologace provozní IP 65 Třída I Kategorie použití AC 15 Jmenovitý pracovní proud Jmenovité pracovní napětí Max. spínací proud Max. izolační napětí Mechanická životnost Vodiče Utahovací moment Homologace kabelová průchodka M operací/hod. (maximálně) CE 3 A 250 V 10 A 500 V AC operací Parametry přívodů ve shodě s EN Připojení -25 C/+7C Technická specifikace spínacích jednotek Rozmery ˇ šroubovací svorkovnice 2 2 2x1,5 mm - 1x2,5 mm (UL - (c)ul: použití 6C až 75 C, vodič s pevným nebo vinutým měděným (CU) jádrem o velikosti AWG) 0,8 Nm CE - UL - (c)ul A A A A A A Technická data a vzhled produktu uvedené v tomto dokumentu mohou být bez upozornění změněna a mají pouze informativní charakter. SGH s.r.o. - Kysucká Senec - Slovenská Republika TEL.: Fax: sgh@sgh.sk - Web: PRCA0EAB00 list 1

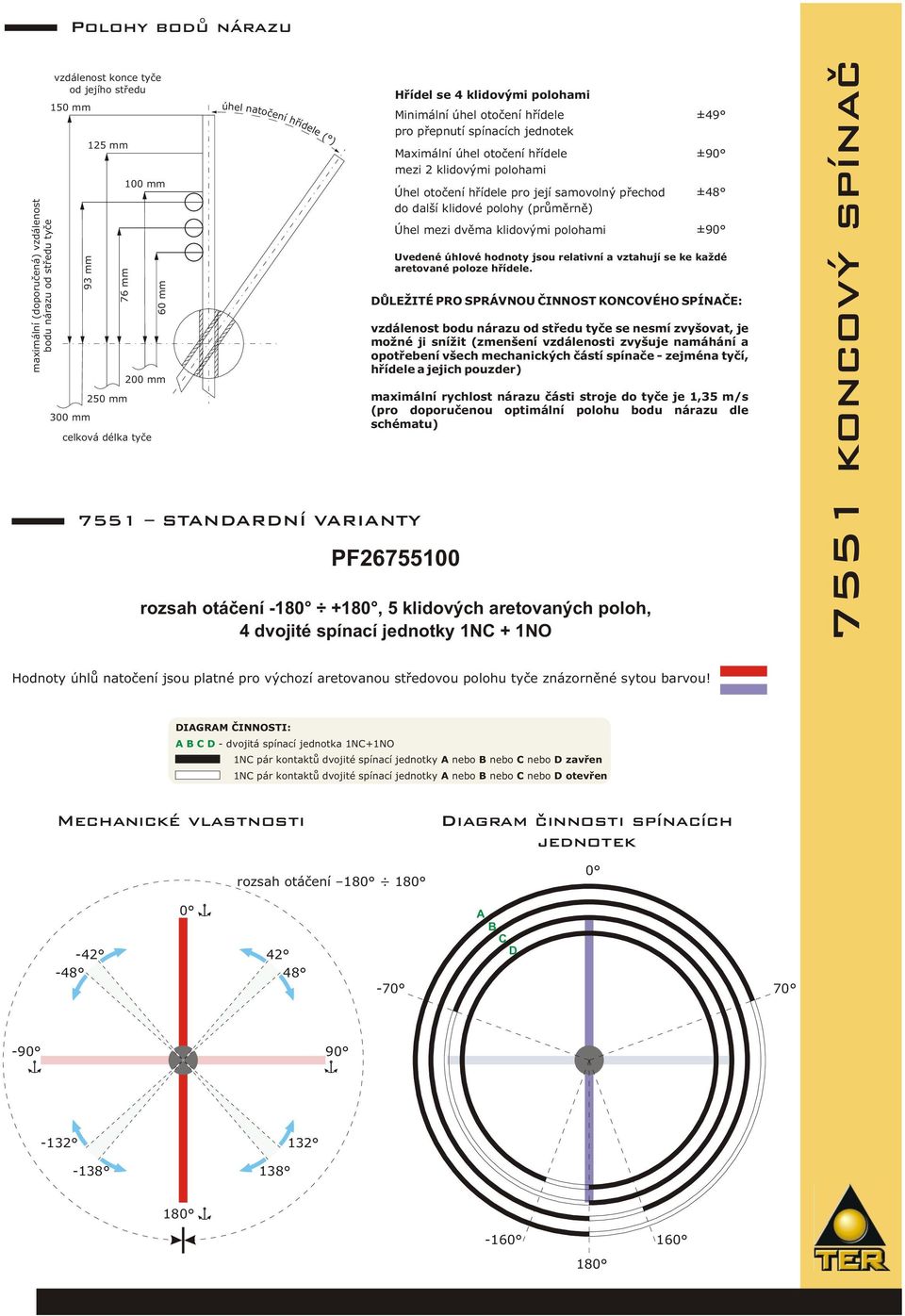

3 Polohy bodu nárazu maximální (doporučená) vzdálenost bodu nárazu od středu tyče vzdálenost konce tyče od jejího středu 150 mm 93 mm 300 mm 125 mm 76 mm 250 mm 100 mm 200 mm celková délka tyče 60 mm úhel natočení hřídele ( ) 7551 STANDARDNÍ VARIANTY Hřídel se 4 klidovými polohami Minimální úhel otočení hřídele pro přepnutí spínacích jednotek Maximální úhel otočení hřídele mezi 2 klidovými polohami Úhel otočení hřídele pro její samovolný přechod do další klidové polohy (průměrně) Úhel mezi dvěma klidovými polohami ±49 ±9 ±48 ±9 Uvedené úhlové hodnoty jsou relativní a vztahují se ke každé aretované poloze hřídele. DŮLEŽITÉ PRO SPRÁVNOU ČINNOST KONCOVÉHO SPÍNAČE: vzdálenost bodu nárazu od středu tyče se nesmí zvyšovat, je možné ji snížit (zmenšení vzdálenosti zvyšuje namáhání a opotřebení všech mechanických částí spínače - zejména tyčí, hřídele a jejich pouzder) maximální rychlost nárazu části stroje do tyče je 1,35 m/s (pro doporučenou optimální polohu bodu nárazu dle schématu) PF rozsah otáčení , 5 klidových aretovaných poloh, 4 dvojité spínací jednotky 1NC + 1NO 7551 koncový spínač Hodnoty úhlů natočení jsou platné pro výchozí aretovanou středovou polohu tyče znázorněné sytou barvou! DIAGRAM ČINNOSTI: A B C D - dvojitá spínací jednotka 1NC+1NO 1NC pár kontaktů dvojité spínací jednotky A nebo B nebo C nebo D zavřen 1NC pár kontaktů dvojité spínací jednotky A nebo B nebo C nebo D otevřen Mechanické vlastnosti rozsah otáčení Diagram činnosti spínacích jednotek A B C D

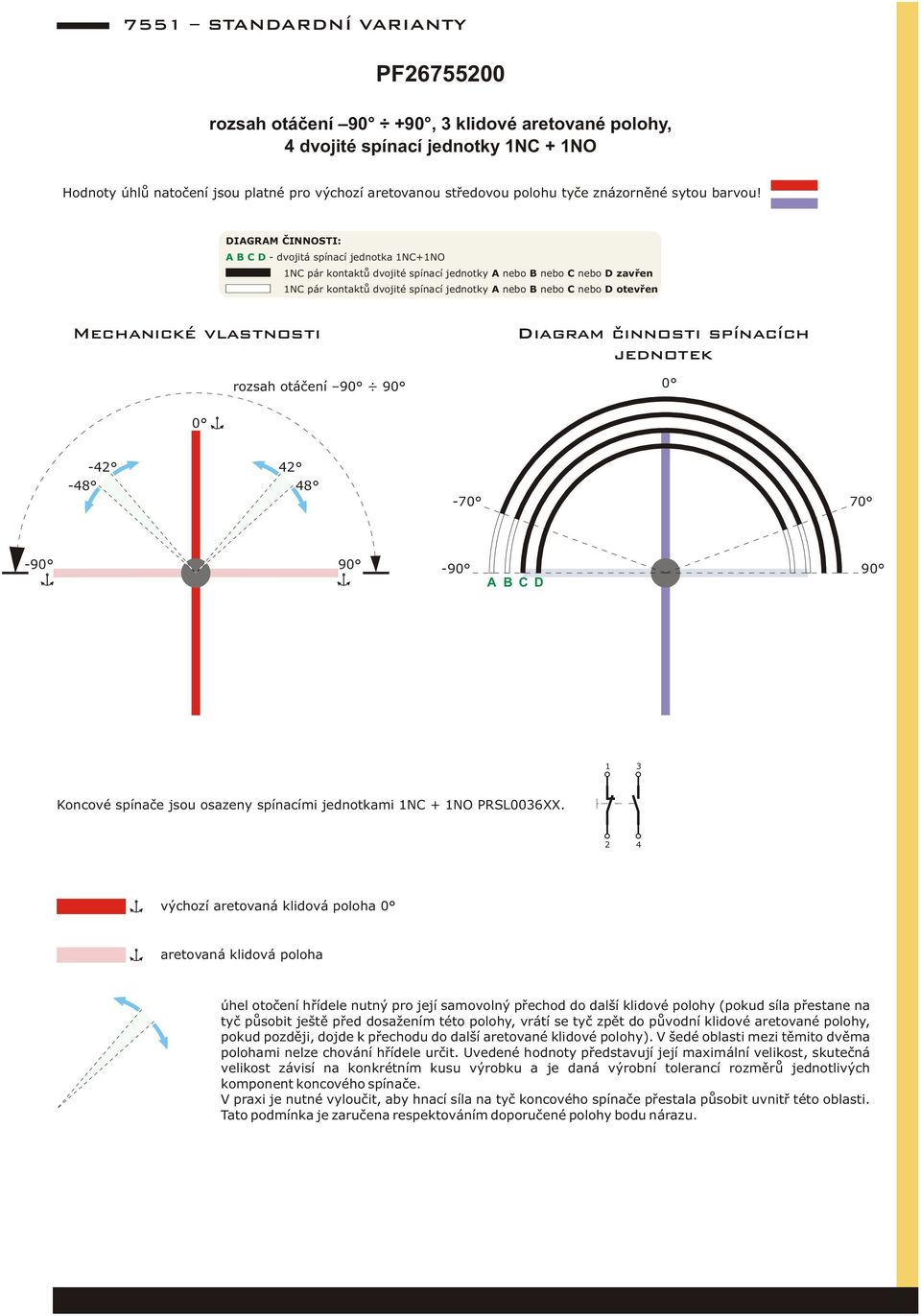

4 7551 STANDARDNÍ VARIANTY PF rozsah otáčení 9 +9, 3 klidové aretované polohy, 4 dvojité spínací jednotky 1NC + 1NO Hodnoty úhlů natočení jsou platné pro výchozí aretovanou středovou polohu tyče znázorněné sytou barvou! DIAGRAM ČINNOSTI: A B C D - dvojitá spínací jednotka 1NC+1NO 1NC pár kontaktů dvojité spínací jednotky A nebo B nebo C nebo D zavřen 1NC pár kontaktů dvojité spínací jednotky A nebo B nebo C nebo D otevřen Mechanické vlastnosti rozsah otáčení 9 9 Diagram činnosti spínacích jednotek A B C D Koncové spínače jsou osazeny spínacími jednotkami 1NC + 1NO PRSL0036XX. 2 4 výchozí aretovaná klidová poloha aretovaná klidová poloha úhel otočení hřídele nutný pro její samovolný přechod do další klidové polohy (pokud síla přestane na tyč působit ještě před dosažením této polohy, vrátí se tyč zpět do původní klidové aretované polohy, pokud později, dojde k přechodu do další aretované klidové polohy). V šedé oblasti mezi těmito dvěma polohami nelze chování hřídele určit. Uvedené hodnoty představují její maximální velikost, skutečná velikost závisí na konkrétním kusu výrobku a je daná výrobní tolerancí rozměrů jednotlivých komponent koncového spínače. V praxi je nutné vyloučit, aby hnací síla na tyč koncového spínače přestala působit uvnitř této oblasti. Tato podmínka je zaručena respektováním doporučené polohy bodu nárazu.

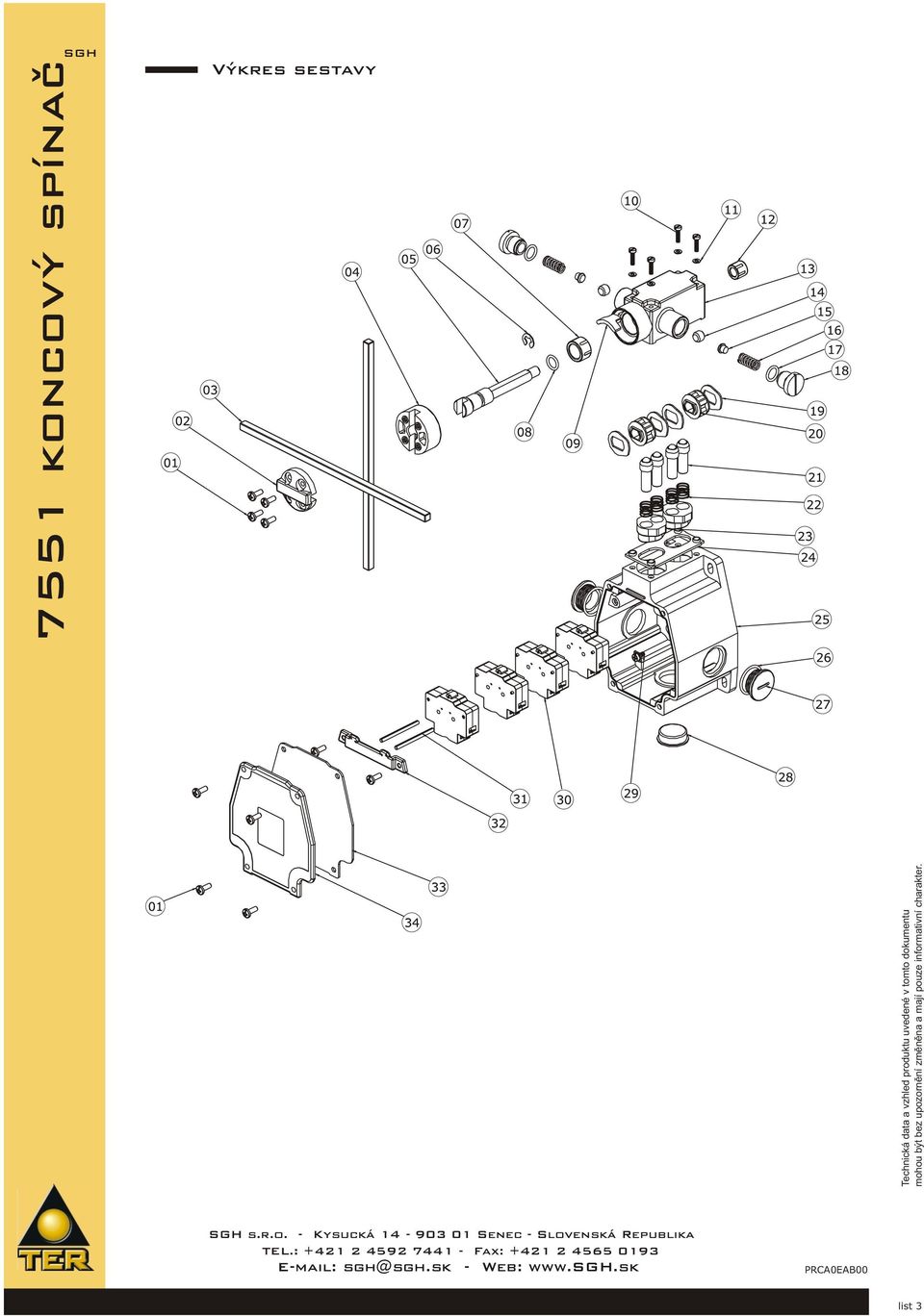

5 7551 koncový spínač SGH Výkres sestavy Technická data a vzhled produktu uvedené v tomto dokumentu mohou být bez upozornění změněna a mají pouze informativní charakter. SGH s.r.o. - Kysucká Senec - Slovenská Republika TEL.: Fax: sgh@sgh.sk - Web: PRCA0EAB00 list 3

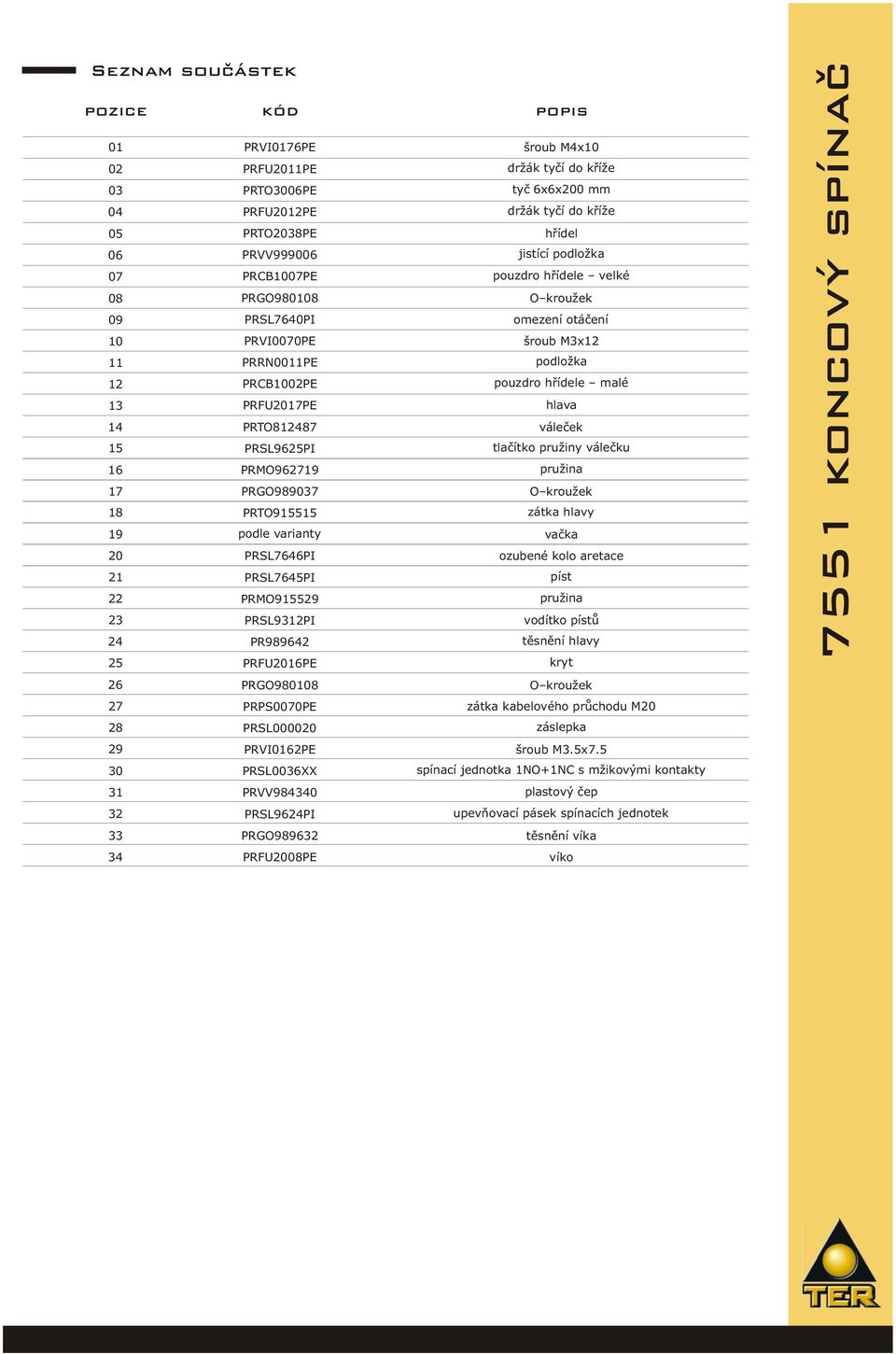

6 Seznam součástek POZICE KÓD POPIS 01 PRVI0176PE šroub M4x10 02 PRFU2011PE držák tyčí do kříže 03 PRTO3006PE tyč 6x6x200 mm 04 PRFU2012PE držák tyčí do kříže 05 PRTO2038PE hřídel 06 PRVV jistící podložka 07 PRCB1007PE pouzdro hřídele velké 08 PRGO O kroužek 09 PRSL7640PI omezení otáčení 10 PRVI0070PE šroub M3x12 11 PRRN0011PE podložka 12 PRCB1002PE pouzdro hřídele malé 13 PRFU2017PE hlava 14 PRTO váleček 15 PRSL9625PI tlačítko pružiny válečku 16 PRMO pružina 17 PRGO O kroužek 18 PRTO zátka hlavy 19 podle varianty vačka 20 PRSL7646PI ozubené kolo aretace 21 PRSL7645PI píst 22 PRMO pružina 23 PRSL9312PI vodítko pístů 24 PR těsnění hlavy 25 PRFU2016PE kryt 26 PRGO O kroužek 27 PRPS0070PE zátka kabelového průchodu M20 28 PRSL záslepka 29 PRVI0162PE šroub M3.5x PRSL0036XX spínací jednotka 1NO+1NC s mžikovými kontakty 31 PRVV plastový čep 32 PRSL9624PI upevňovací pásek spínacích jednotek 33 PRGO těsnění víka 34 PRFU2008PE víko 7551 koncový spínač

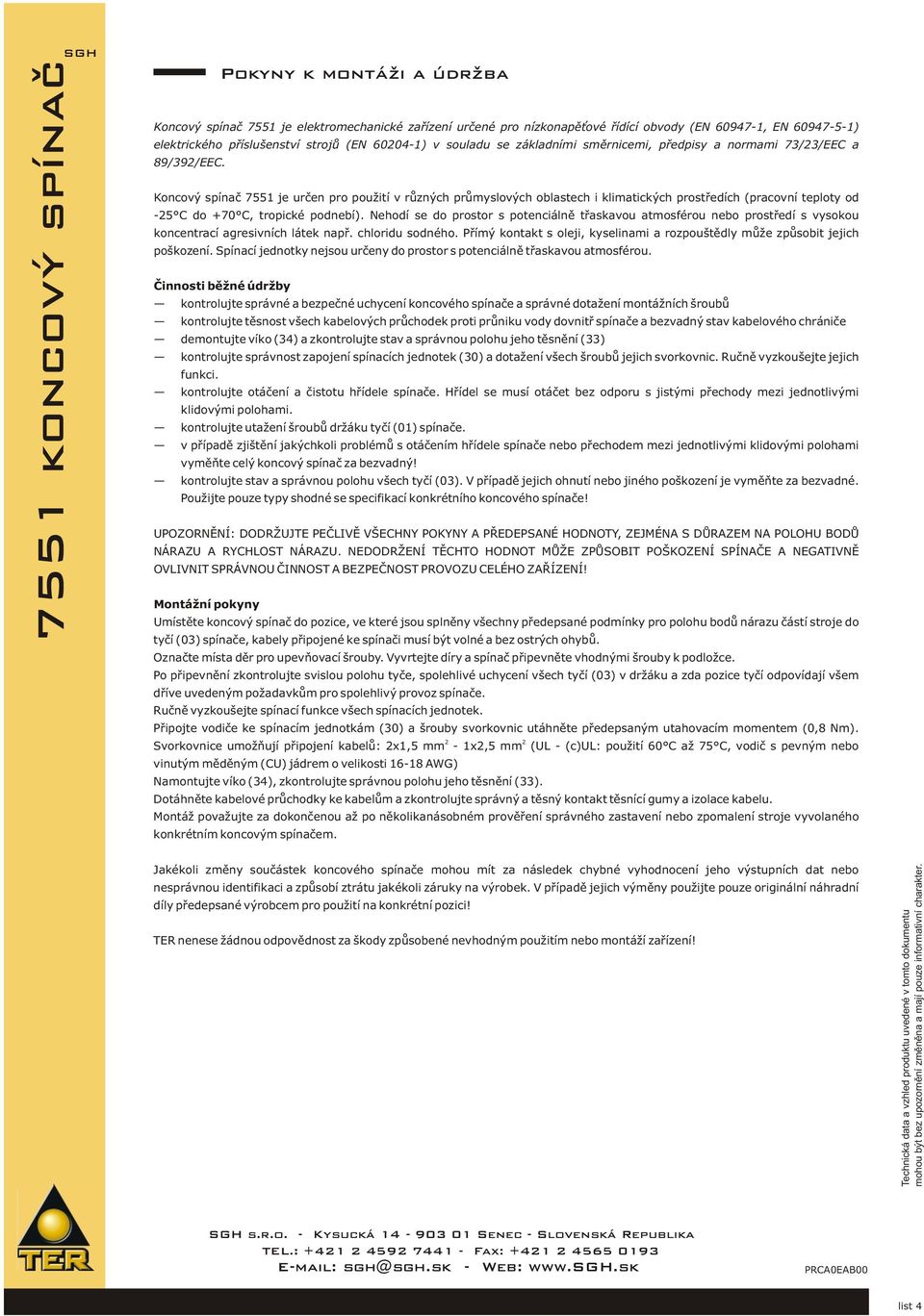

7 7551 koncový spínač SGH Koncový spínač 7551 je elektromechanické zařízení určené pro nízkonapěťové řídící obvody (EN , EN ) elektrického příslušenství strojů (EN ) v souladu se základními směrnicemi, předpisy a normami 73/23/EEC a 89/392/EEC. Koncový spínač 7551 je určen pro použití v různých průmyslových oblastech i klimatických prostředích (pracovní teploty od -25 C do +7C, tropické podnebí). Nehodí se do prostor s potenciálně třaskavou atmosférou nebo prostředí s vysokou koncentrací agresivních látek např. chloridu sodného. Přímý kontakt s oleji, kyselinami a rozpouštědly může způsobit jejich poškození. Spínací jednotky nejsou určeny do prostor s potenciálně třaskavou atmosférou. Činnosti běžné údržby kontrolujte správné a bezpečné uchycení koncového spínače a správné dotažení montážních šroubů kontrolujte těsnost všech kabelových průchodek proti průniku vody dovnitř spínače a bezvadný stav kabelového chrániče demontujte víko (34) a zkontrolujte stav a správnou polohu jeho těsnění (33) kontrolujte správnost zapojení spínacích jednotek (30) a dotažení všech šroubů jejich svorkovnic. Ručně vyzkoušejte jejich funkci. kontrolujte otáčení a čistotu hřídele spínače. Hřídel se musí otáčet bez odporu s jistými přechody mezi jednotlivými klidovými polohami. kontrolujte utažení šroubů držáku tyčí (01) spínače. v případě zjištění jakýchkoli problémů s otáčením hřídele spínače nebo přechodem mezi jednotlivými klidovými polohami vyměňte celý koncový spínač za bezvadný! kontrolujte stav a správnou polohu všech tyčí (03). V případě jejich ohnutí nebo jiného poškození je vyměňte za bezvadné. Použijte pouze typy shodné se specifikací konkrétního koncového spínače! UPOZORNĚNÍ: DODRŽUJTE PEČLIVĚ VŠECHNY POKYNY A PŘEDEPSANÉ HODNOTY, ZEJMÉNA S DŮRAZEM NA POLOHU BODŮ NÁRAZU A RYCHLOST NÁRAZU. NEDODRŽENÍ TĚCHTO HODNOT MŮŽE ZPŮSOBIT POŠKOZENÍ SPÍNAČE A NEGATIVNĚ OVLIVNIT SPRÁVNOU ČINNOST A BEZPEČNOST PROVOZU CELÉHO ZAŘÍZENÍ! Montážní pokyny Pokyny k montáži a údržba Umístěte koncový spínač do pozice, ve které jsou splněny všechny předepsané podmínky pro polohu bodů nárazu částí stroje do tyčí (03) spínače, kabely připojené ke spínači musí být volné a bez ostrých ohybů. Označte místa děr pro upevňovací šrouby. Vyvrtejte díry a spínač připevněte vhodnými šrouby k podložce. Po připevnění zkontrolujte svislou polohu tyče, spolehlivé uchycení všech tyčí (03) v držáku a zda pozice tyčí odpovídají všem dříve uvedeným požadavkům pro spolehlivý provoz spínače. Ručně vyzkoušejte spínací funkce všech spínacích jednotek. Připojte vodiče ke spínacím jednotkám (30) a šrouby svorkovnic utáhněte předepsaným utahovacím momentem (0,8 Nm). 2 2 Svorkovnice umožňují připojení kabelů: 2x1,5 mm - 1x2,5 mm (UL - (c)ul: použití 6C až 75 C, vodič s pevným nebo vinutým měděným (CU) jádrem o velikosti AWG) Namontujte víko (34), zkontrolujte správnou polohu jeho těsnění (33). Dotáhněte kabelové průchodky ke kabelům a zkontrolujte správný a těsný kontakt těsnící gumy a izolace kabelu. Montáž považujte za dokončenou až po několikanásobném prověření správného zastavení nebo zpomalení stroje vyvolaného konkrétním koncovým spínačem. Jakékoli změny součástek koncového spínače mohou mít za následek chybné vyhodnocení jeho výstupních dat nebo nesprávnou identifikaci a způsobí ztrátu jakékoli záruky na výrobek. V případě jejich výměny použijte pouze originální náhradní díly předepsané výrobcem pro použití na konkrétní pozici! TER nenese žádnou odpovědnost za škody způsobené nevhodným použitím nebo montáží zařízení! Technická data a vzhled produktu uvedené v tomto dokumentu mohou být bez upozornění změněna a mají pouze informativní charakter. SGH s.r.o. - Kysucká Senec - Slovenská Republika TEL.: Fax: sgh@sgh.sk - Web: PRCA0EAB00 list 4
