1 SIGMA PUMPY HRANICE HORIZONTÁLNÍ PÍSTOVÉ ČERPADLO BBA PT SIGMA PUMPY HRANICE, s.r.o. Tovární 0, 7 01 Hranice tel.: 02/21 111, fax: 02/ sigmahra@sigmahra.cz

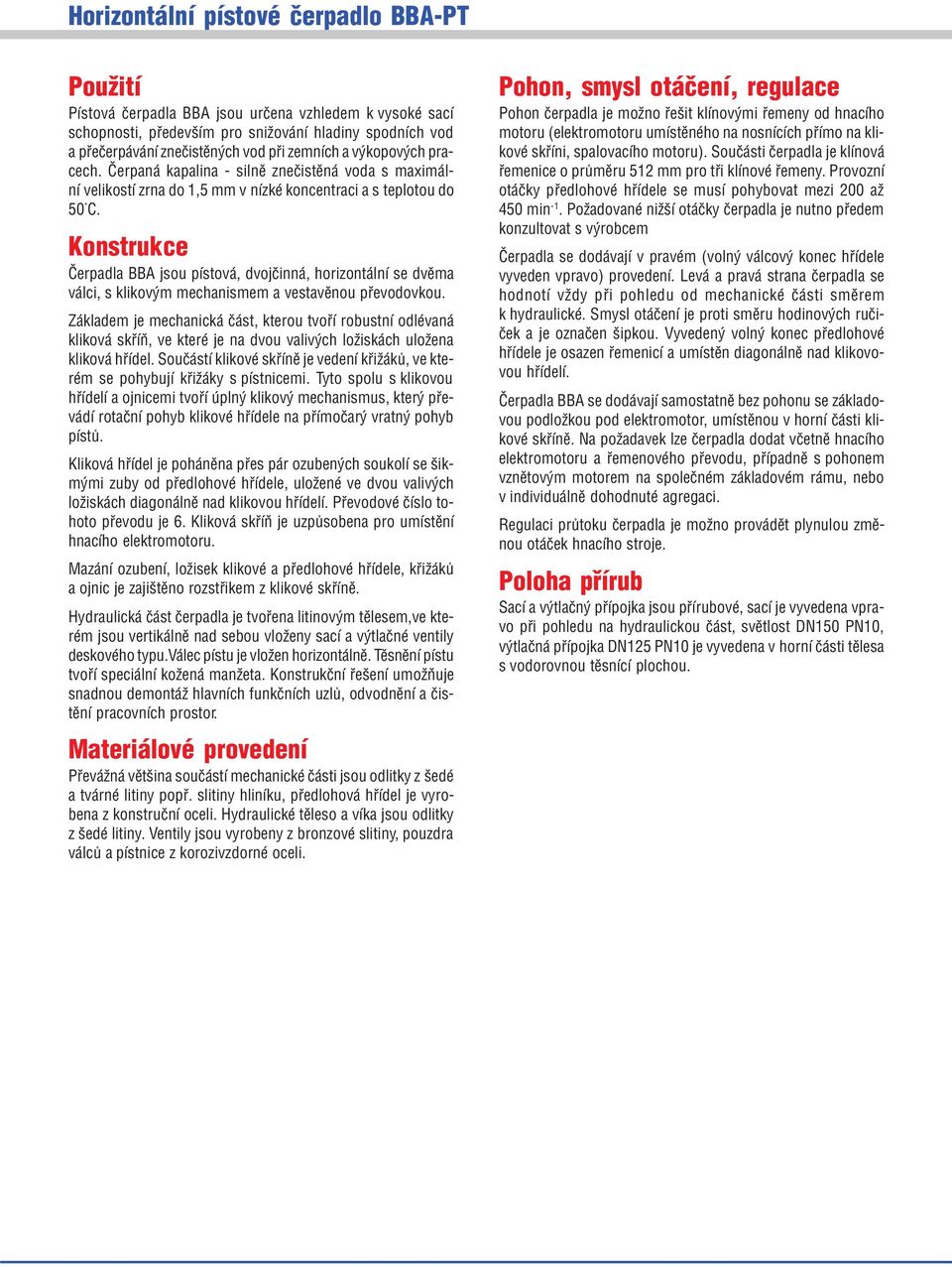

2 Použití Pístová čerpadla BBA jsou určena vzhledem k vysoké sací schopnosti, především pro snižování hladiny spodních vod a přečerpávání znečistěných vod při zemních a výkopových pra cech. Čerpaná kapalina silně znečistěná voda s maximál ní velikostí zrna do 1, mm v nízké koncentraci a s teplotou do 0 C. Konstrukce Čerpadla BBA jsou pístová, dvojčinná, horizontální se dvěma válci, s klikovým mechanismem a vestavěnou převodovkou. Základem je mechanická část, kterou tvoří robustní odlévaná kliková skříň, ve které je na dvou valivých ložiskách uložena kliková hřídel. Součástí klikové skříně je vedení křižáků, ve kte rém se pohybují křižáky s pístnicemi. Tyto spolu s klikovou hřídelí a ojnicemi tvoří úplný klikový mechanismus, který pře vádí rotační pohyb klikové hřídele na přímočarý vratný pohyb pístů. Kliková hřídel je poháněna přes pár ozubených soukolí se šik mými zuby od předlohové hřídele, uložené ve dvou valivých ložiskách diagonálně nad klikovou hřídelí. Převodové číslo to hoto převodu je. Kliková skříň je uzpůsobena pro umístění hnacího elektromotoru. Mazání ozubení, ložisek klikové a předlohové hřídele, křižáků a ojnic je zajištěno rozstřikem z klikové skříně. Hydraulická část čerpadla je tvořena litinovým tělesem,ve kte rém jsou vertikálně nad sebou vloženy sací a výtlačné ventily deskového typu.válec pístu je vložen horizontálně. Těsnění pístu tvoří speciální kožená manžeta. Konstrukční řešení umožňuje snadnou demontáž hlavních funkčních uzlů, odvodnění a čis tění pracovních prostor. Materiálové provedení Převážná většina součástí mechanické části jsou odlitky z šedé a tvárné litiny popř. slitiny hliníku, předlohová hřídel je vyro bena z konstruční oceli. Hydraulické těleso a víka jsou odlitky z šedé litiny. Ventily jsou vyrobeny z bronzové slitiny, pouzdra válců a pístnice z korozivzdorné oceli. Pohon, smysl otáčení, regulace Pohon čerpadla je možno řešit klínovými řemeny od hnacího motoru (elektromotoru umístěného na nosnících přímo na kli kové skříni, spalovacího motoru). Součásti čerpadla je klínová řemenice o průměru 12 mm pro tři klínové řemeny. Provozní otáčky předlohové hřídele se musí pohybovat mezi až 0 min 1. Požadované nižší otáčky čerpadla je nutno předem konzultovat s výrobcem Čerpadla se dodávají v pravém (volný válcový konec hřídele vyveden vpravo) provedení. Levá a pravá strana čerpadla se hodnotí vždy při pohledu od mechanické části směrem k hydraulické. Smysl otáčení je proti směru hodinových ruči ček a je označen šipkou. Vyvedený volný konec předlohové hřídele je osazen řemenicí a umístěn diagonálně nad klikovo vou hřídelí. Čerpadla BBA se dodávají samostatně bez pohonu se základo vou podložkou pod elektromotor, umístěnou v horní části kli kové skříně. Na požadavek lze čerpadla dodat včetně hnacího elektromotoru a řemenového převodu, případně s pohonem vznětovým motorem na společném základovém rámu, nebo v individuálně dohodnuté agregaci. Regulaci průtoku čerpadla je možno provádět plynulou změ nou otáček hnacího stroje. Poloha přírub Sací a výtlačný přípojka jsou přírubové, sací je vyvedena vpra vo při pohledu na hydraulickou část, světlost DN10 PN, výtlačná přípojka DN1 PN je vyvedena v horní části tělesa s vodorovnou těsnící plochou.

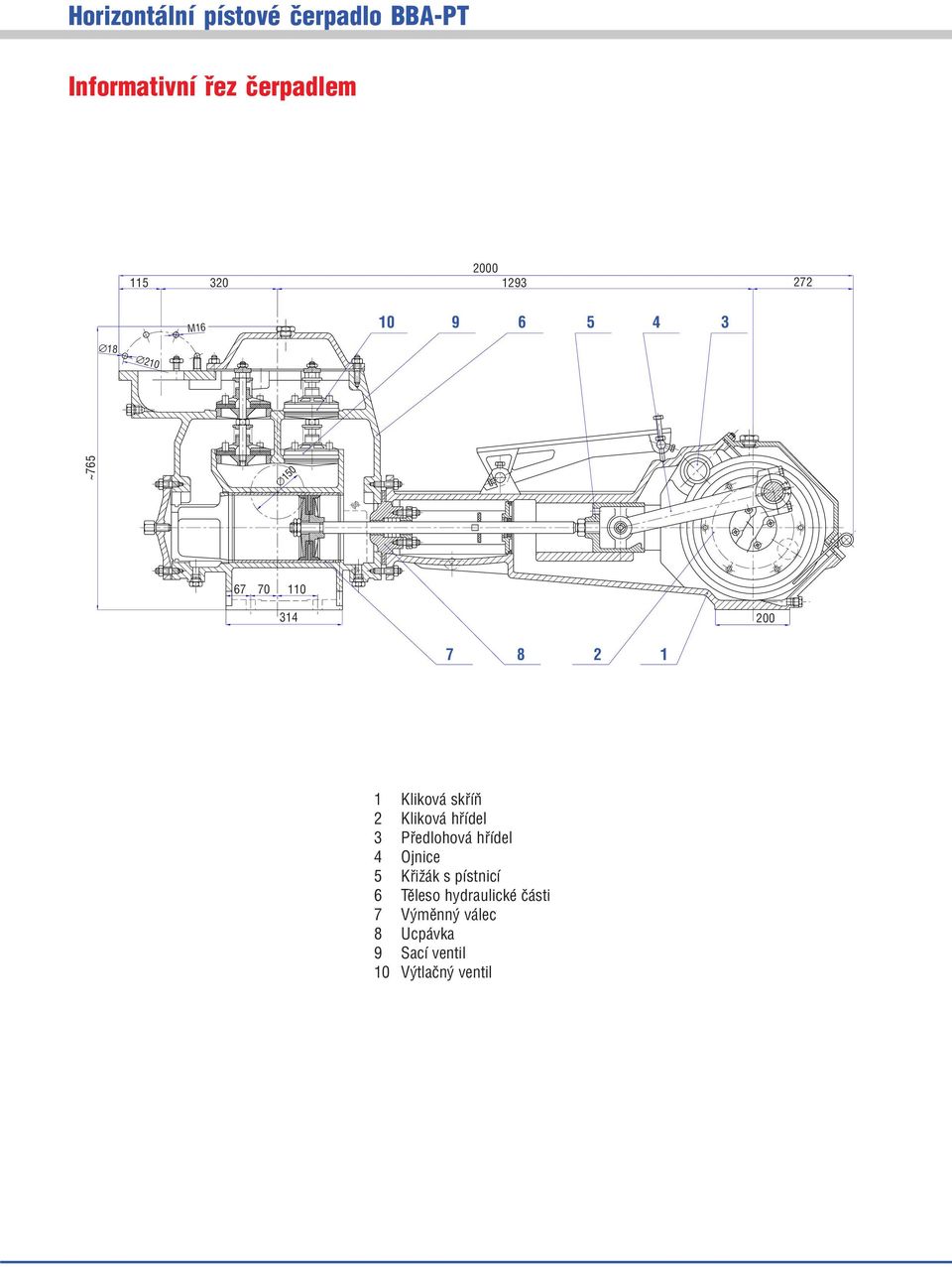

3 Informativní řez čerpadlem M Kliková skříň 2 Kliková hřídel Předlohová hřídel Ojnice Křižák s pístnicí Těleso hydraulické části 7 Výměnný válec 8 Ucpávka 9 Sací ventil Výtlačný ventil

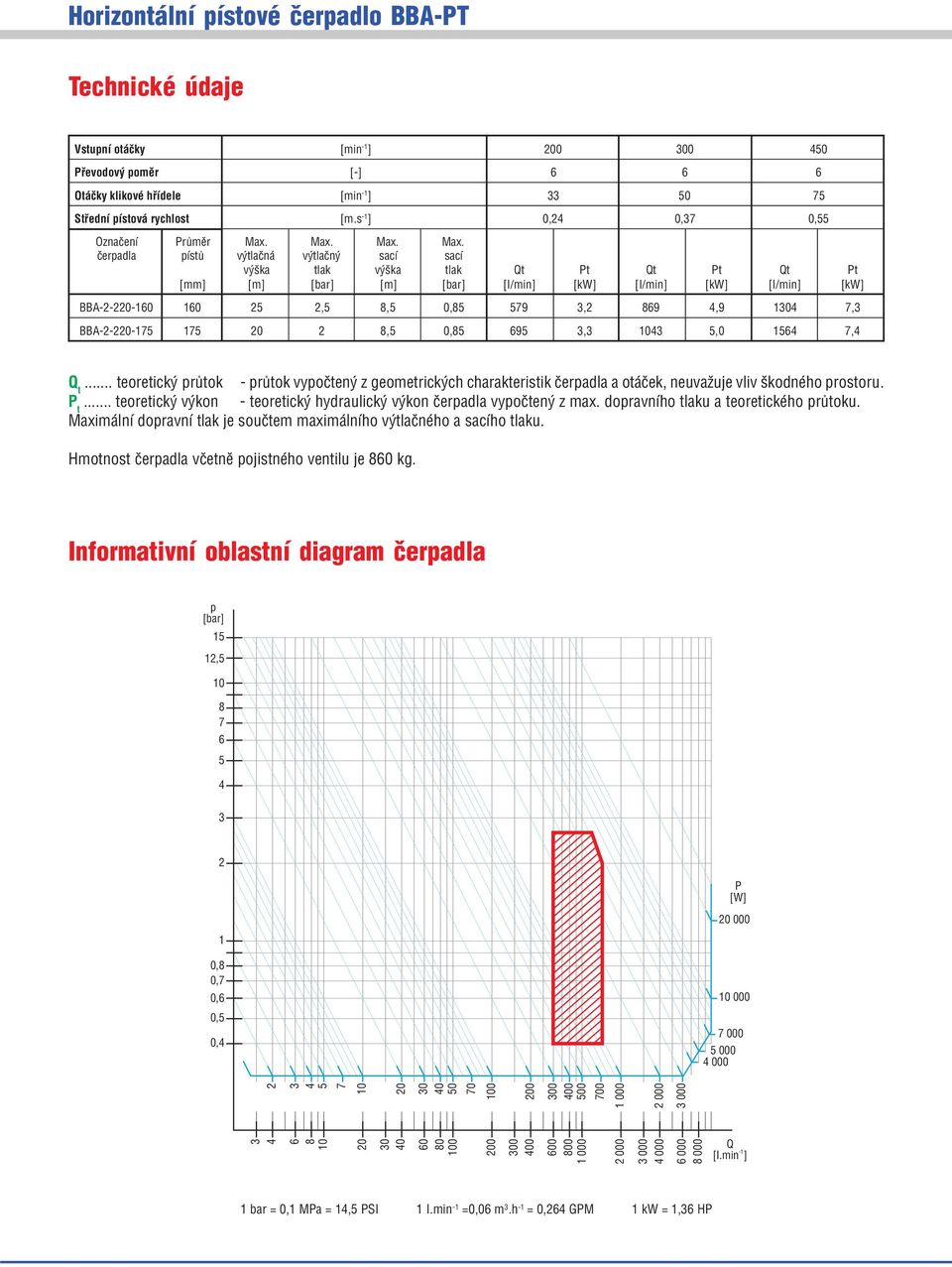

4 Technické údaje Vstupní otáčky [min 1 ] 00 0 Převodový poměr [ ] Otáčky klikové hřídele [min 1 ] 0 7 Střední pístová rychlost [m.s 1 ] 0,2 0,7 0, Označení Průměr Max. Max. Max. Max. čerpadla pístů výtlačná výtlačný sací sací výška tlak výška tlak Qt Pt Qt Pt Qt Pt [mm] [m] [bar] [m] [bar] [I/min] [kw] [I/min] [kw] [I/min] [kw] BBA , 8, 0,8 79,2 89,9 10 7, BBA , 0,8 9,,0 1 7, Q t... teoretický průtok průtok vypočtený z geometrických charakteristik čerpadla a otáček, neuvažuje vliv škodného prostoru. P t... teoretický výkon teoretický hydraulický výkon čerpadla vypočtený z max. dopravního tlaku a teoretického průtoku. Maximální dopravní tlak je součtem maximálního výtlačného a sacího tlaku. Hmotnost čerpadla včetně pojistného ventilu je 80 kg. Informativní oblastní diagram čerpadla p [bar] 1 12, P [W] 1 0,8 0,7 0, 0, 0, Q [l.min 1 ] 1 bar = 0,1 MPa = 1, PSI 1 I.min 1 =0,0 m.h 1 = 0,2 GPM 1 kw = 1, HP

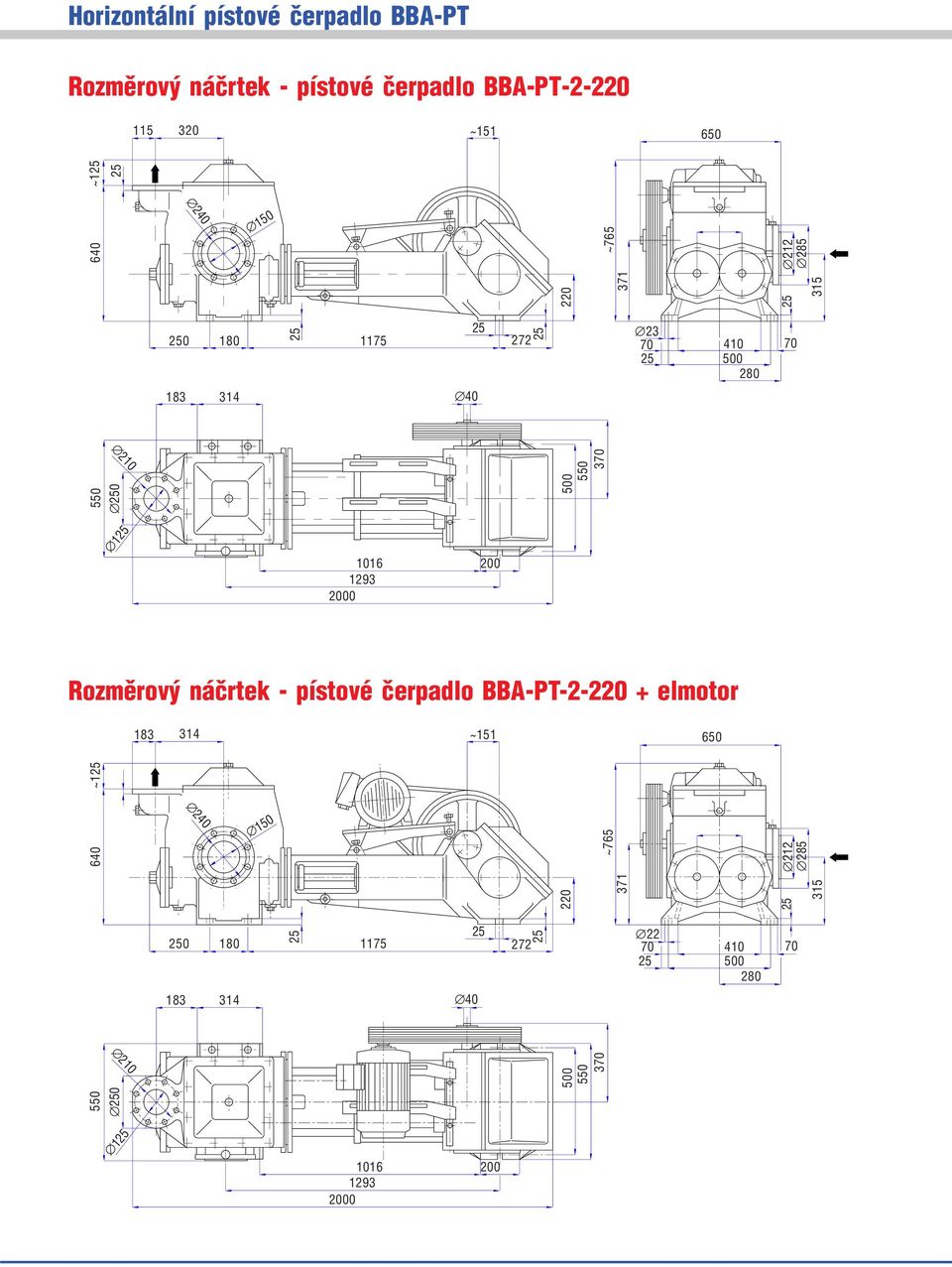

5 Rozměrový náčrtek pístové čerpadlo BBA PT ~ ~ Rozměrový náčrtek pístové čerpadlo BBA PT elmotor 18 1 ~ ~
