PORTMAN GSM NÁVOD NA POUŽITÍ TECHNICKÉ PARAMETRY

Transkript

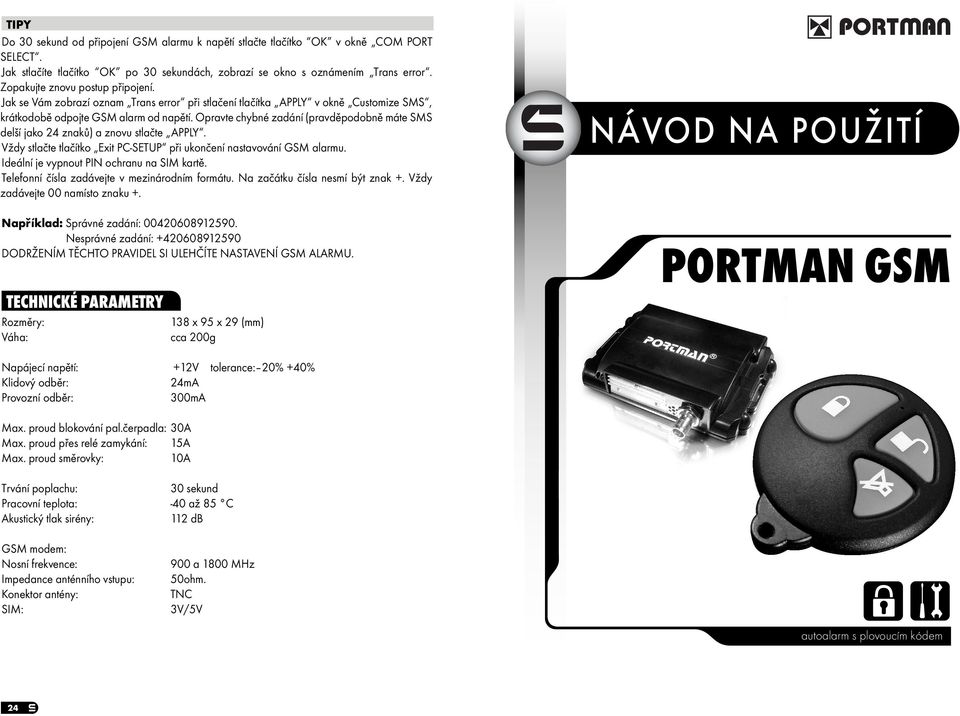

1 TIPY Do 30 sekund od pøipojení GSM alarmu k napìtí stlaète tlaèítko OK v oknì COM PORT SELECT. Jak stlaèíte tlaèítko OK po 30 sekundách, zobrazí se okno s oznámením Trans error. Zopakujte znovu postup pøipojení. Jak se Vám zobrazí oznam Trans error pøi stlaèení tlaèítka APPLY v oknì Customize SMS, krátkodobì odpojte GSM alarm od napìtí. Opravte chybné zadání (pravdìpodobnì máte SMS delší jako 24 znakù) a znovu stlaète APPLY. Vždy stlaète tlaèítko Exit PC-SETUP pøi ukonèení nastavování GSM alarmu. Ideální je vypnout PIN ochranu na SIM kartì. Telefonní èísla zadávejte v mezinárodním formátu. Na zaèátku èísla nesmí být znak +. Vždy zadávejte 00 namísto znaku +. Napøíklad: Správné zadání: Nesprávné zadání: DODRŽENÍM TÌCHTO PRAVIDEL SI ULEHÈÍTE NASTAVENÍ GSM ALARMU. TECHNICKÉ PARAMETRY Rozmìry: Váha: 138 x 95 x 29 (mm) cca 200g NÁVOD NA POUŽITÍ PORTMAN GSM Napájecí napìtí: +12V tolerance: 20% +40% Klidový odbìr: 24mA Provozní odbìr: 300mA Max. proud blokování pal.èerpadla: 30A Max. proud pøes relé zamykání: 15A Max. proud smìrovky: 10A Trvání poplachu: 30 sekund Pracovní teplota: -40 až 85 C Akustický tlak sirény: 112 db GSM modem: Nosní frekvence: Impedance anténního vstupu: Konektor antény: SIM: 900 a 1800 MHz 50ohm. TNC 3V/5V autoalarm s plovoucím kódem 24

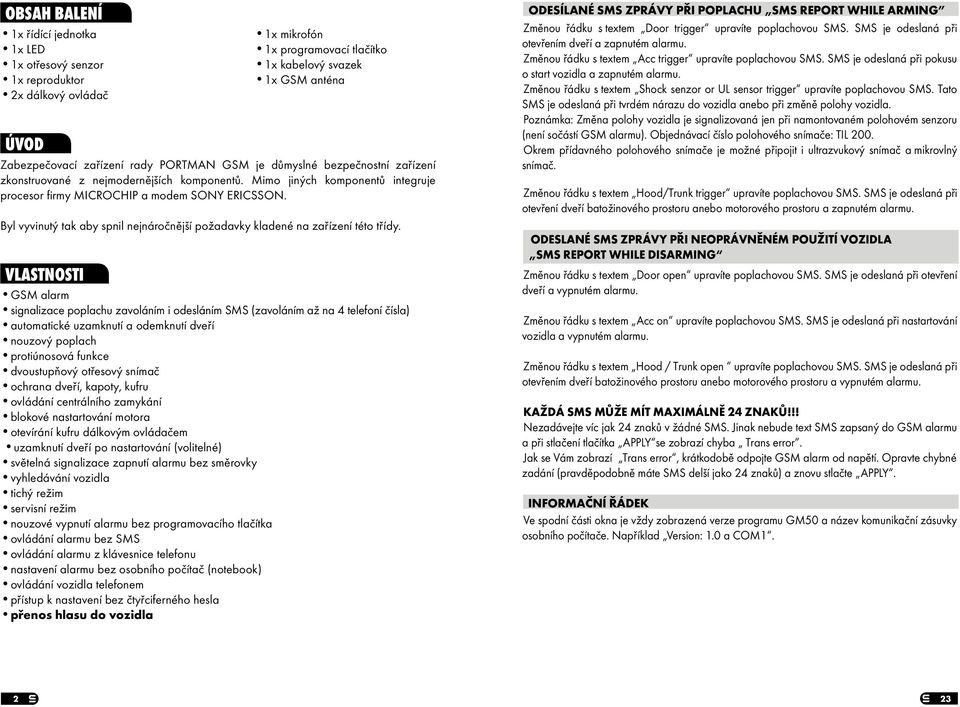

2 OBSAH BALENÍ i1x øídící jednotka i1x LED i1x otøesový senzor i1x reproduktor i2x dálkový ovládaè i1x mikrofón i1x programovací tlaèítko i1x kabelový svazek i1x GSM anténa ÚVOD Zabezpeèovací zaøízení rady PORTMAN GSM je dùmyslné bezpeènostní zaøízení zkonstruované z nejmodernìjších komponentù. Mimo jiných komponentù integruje procesor firmy MICROCHIP a modem SONY ERICSSON. Byl vyvinutý tak aby spnil nejnároènìjší požadavky kladené na zaøízení této tøídy. VLASTNOSTI igsm alarm isignalizace poplachu zavoláním i odesláním SMS (zavoláním až na 4 telefoní èísla) iautomatické uzamknutí a odemknutí dveøí inouzový poplach iprotiúnosová funkce idvoustupòový otøesový snímaè iochrana dveøí, kapoty, kufru iovládání centrálního zamykání iblokové nastartování motora iotevírání kufru dálkovým ovládaèem iuzamknutí dveøí po nastartování (volitelné) isvìtelná signalizace zapnutí alarmu bez smìrovky ivyhledávání vozidla itichý režim iservisní režim inouzové vypnutí alarmu bez programovacího tlaèítka iovládání alarmu bez SMS iovládání alarmu z klávesnice telefonu inastavení alarmu bez osobního poèítaè (notebook) iovládání vozidla telefonem ipøístup k nastavení bez ètyøciferného hesla ipøenos hlasu do vozidla ODESÍLANÉ SMS ZPRÁVY PØI POPLACHU SMS REPORT WHILE ARMING Zmìnou øádku s textem Door trigger upravíte poplachovou SMS. SMS je odeslaná pøi otevøením dveøí a zapnutém alarmu. Zmìnou øádku s textem Acc trigger upravíte poplachovou SMS. SMS je odeslaná pøi pokusu o start vozidla a zapnutém alarmu. Zmìnou øádku s textem Shock senzor or UL sensor trigger upravíte poplachovou SMS. Tato SMS je odeslaná pøi tvrdém nárazu do vozidla anebo pøi zmìnì polohy vozidla. Poznámka: Zmìna polohy vozidla je signalizovaná jen pøi namontovaném polohovém senzoru (není soèástí GSM alarmu). Objednávací èíslo polohového snímaèe: TIL 200. Okrem pøídavného polohového snímaèe je možné pøipojit i ultrazvukový snímaè a mikrovlný snímaè. Zmìnou øádku s textem Hood/Trunk trigger upravíte poplachovou SMS. SMS je odeslaná pøi otevøení dveøí batožinového prostoru anebo motorového prostoru a zapnutém alarmu. ODESLANÉ SMS ZPRÁVY PØI NEOPRÁVNÌNÉM POUŽITÍ VOZIDLA SMS REPORT WHILE DISARMING Zmìnou øádku s textem Door open upravíte poplachovou SMS. SMS je odeslaná pøi otevøení dveøí a vypnutém alarmu. Zmìnou øádku s textem Acc on upravíte poplachovou SMS. SMS je odeslaná pøi nastartování vozidla a vypnutém alarmu. Zmìnou øádku s textem Hood / Trunk open upravíte poplachovou SMS. SMS je odeslaná pøi otevøením dveøí batožinového prostoru anebo motorového prostoru a vypnutém alarmu. KAŽDÁ SMS MÙŽE MÍT MAXIMÁLNÌ 24 ZNAKÙ!!! Nezadávejte víc jak 24 znakù v žádné SMS. Jinak nebude text SMS zapsaný do GSM alarmu a pøi stlaèení tlaèítka APPLY se zobrazí chyba Trans error. Jak se Vám zobrazí Trans error, krátkodobì odpojte GSM alarm od napìtí. Opravte chybné zadání (pravdìpodobnì máte SMS delší jako 24 znakù) a znovu stlaète APPLY. INFORMAÈNÍ ØÁDEK Ve spodní èásti okna je vždy zobrazená verze programu GM50 a název komunikaèní zásuvky osobního poèítaèe. Napøíklad Version: 1.0 a COM

3 V bloku s oznaèením Function selection mùžete mìnit parametru jednotlivých funkcí. Zmìnu parametru vykonáte kliknutím do øádku funkce a výbìrem požadovaného nastavení. TABULKA FUNKCÍ TLAÈÍTEK DÁLKOVÉHO OVLÁDAÈE Všechny nastavení jsou zapsané do GSM alarmu stlaèením tlaèítka APPLY. Jak nestlaèíte APPLY, všechny vykonané zmìny budou ztracené. Tlaèítko REQUEST nahraje do osobního poèítaèe nastavení z GSM alarmu. Tlaèítko INITIALIZE nastaví výrobní hodnoty ve všech funkcí a pøístupové heslo na hodnotu Tlaèítko Exit PC-SETUP ukonèí program GM50. Stlaèením tlaèítka Exit PC-Setup nejsou zapsané zmìny do GSM alarmu. Pro ukonèení nastavení GSM alarmu vždy stlaète tlaèítko Exit PC-SETUP. V pøípadì odpojení GSM alarmu od osobního poèítaèe bez øádného ukonèení nastavování tlaèítkem EXIT PC-SETUP hrozí nepøedvídané chování GSM alarmu. VYSVÌTLIVKY + - stlaèení tlaèítka na dobu ½ sekundy podržení tlaèítka na dobu delší jako 2 sekundy souèasné stlaèení tlaèítek na dobu ½ sekundy I II III Pro nastavení textù SMS stlaète Customize SMS. Zobrazí se následující okno. FUNKCE I zapni alarm alarm vypnutý PODMÍNKY I vyhedávání vozidla alarm zapnutý I ukonèí poplach poèas poplachu I uzamkni vozidlo poèas jízdy II vypni alarm zapnutý alarm II odemkni dveøe poèas jízdy II vypni sirénu poèas poplachu poèas poplachu II otevøení bat. prostoru (kufru) vždy III tichá aktivace alarmu alarm vypnutý Všechny nastavení jsou zapsané do GSM alarmu stlaèením tlaèítka APPLY. Jak nestlaèíte APPLY, všechny vykonané zmìny budou ztracené. Tlaèítko REQUEST nahraje do osobního poèítaèe nastavení z GSM alarmu. Tlaèítko Default nastaví výrobní hodnoty všech textù a pøístupové heslo na hodnotu III tiché vyhledávání vozidla alarm zapnutý III protiúnos poèas jízdy I - dotáhnutí oken alarm vypnutý I + II nouzový poplach vždy 22 3

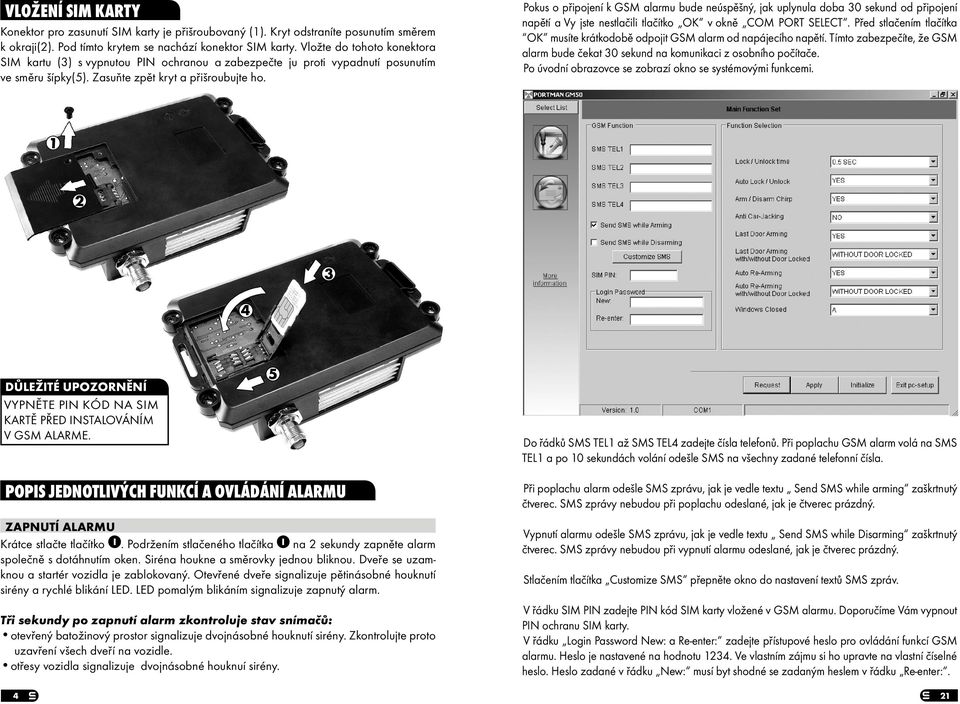

4 VLOŽENÍ SIM KARTY Konektor pro zasunutí SIM karty je pøišroubovaný (1). Kryt odstraníte posunutím smìrem k okraji(2). Pod tímto krytem se nachází konektor SIM karty. Vložte do tohoto konektora SIM kartu (3) s vypnutou PIN ochranou a zabezpeète ju proti vypadnutí posunutím ve smìru šípky(5). Zasuòte zpìt kryt a pøišroubujte ho. Pokus o pøipojení k GSM alarmu bude neúspìšný, jak uplynula doba 30 sekund od pøipojení napìtí a Vy jste nestlaèili tlaèítko OK v oknì COM PORT SELECT. Pøed stlaèením tlaèítka OK musíte krátkodobì odpojit GSM alarm od napájecího napìtí. Tímto zabezpeèíte, že GSM alarm bude èekat 30 sekund na komunikaci z osobního poèítaèe. Po úvodní obrazovce se zobrazí okno se systémovými funkcemi. DÙLEŽITÉ UPOZORNÌNÍ VYPNÌTE PIN KÓD NA SIM KARTÌ PØED INSTALOVÁNÍM V GSM ALARME. POPIS JEDNOTLIVÝCH FUNKCÍ A OVLÁDÁNÍ ALARMU ZAPNUTÍ ALARMU Krátce stlaète tlaèítko I. Podržením stlaèeného tlaèítka I na 2 sekundy zapnìte alarm spoleènì s dotáhnutím oken. Siréna houkne a smìrovky jednou bliknou. Dveøe se uzamknou a startér vozidla je zablokovaný. Otevøené dveøe signalizuje pìtinásobné houknutí sirény a rychlé blikání LED. LED pomalým blikáním signalizuje zapnutý alarm. Tøi sekundy po zapnutí alarm zkontroluje stav snímaèù: iotevøený batožinový prostor signalizuje dvojnásobné houknutí sirény. Zkontrolujte proto uzavøení všech dveøí na vozidle. iotøesy vozidla signalizuje dvojnásobné houknuí sirény. 4 Do øádkù SMS TEL1 až SMS TEL4 zadejte èísla telefonù. Pøi poplachu GSM alarm volá na SMS TEL1 a po 10 sekundách volání odešle SMS na všechny zadané telefonní èísla. Pøi poplachu alarm odešle SMS zprávu, jak je vedle textu Send SMS while arming zaškrtnutý ètverec. SMS zprávy nebudou pøi poplachu odeslané, jak je ètverec prázdný. Vypnutí alarmu odešle SMS zprávu, jak je vedle textu Send SMS while Disarming zaškrtnutý ètverec. SMS zprávy nebudou pøi vypnutí alarmu odeslané, jak je ètverec prázdný. Stlaèením tlaèítka Customize SMS pøepnìte okno do nastavení textù SMS zpráv. V øádku SIM PIN zadejte PIN kód SIM karty vložené v GSM alarmu. Doporuèíme Vám vypnout PIN ochranu SIM karty. V øádku Login Password New: a Re-enter: zadejte pøístupové heslo pro ovládání funkcí GSM alarmu. Heslo je nastavené na hodnotu Ve vlastním zájmu si ho upravte na vlastní èíselné heslo. Heslo zadané v øádku New: musí byt shodné se zadaným heslem v øádku Re-enter:. 21

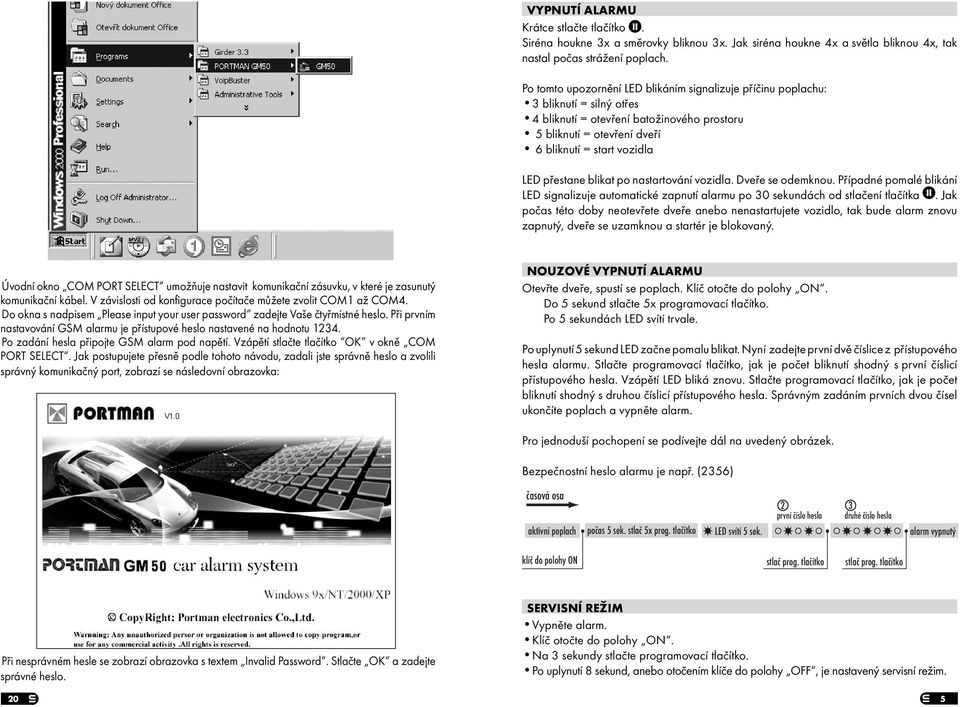

5 VYPNUTÍ ALARMU Krátce stlaète tlaèítko II. Siréna houkne 3x a smìrovky bliknou 3x. Jak siréna houkne 4x a svìtla bliknou 4x, tak nastal poèas strážení poplach. Po tomto upozornìní LED blikáním signalizuje pøíèinu poplachu: i3 bliknutí = silný otøes i4 bliknutí = otevøení batožinového prostoru i 5 bliknutí = otevøení dveøí i 6 bliknutí = start vozidla LED pøestane blikat po nastartování vozidla. Dveøe se odemknou. Pøípadné pomalé blikání LED signalizuje automatické zapnutí alarmu po 30 sekundách od stlaèení tlaèítka II. Jak poèas této doby neotevøete dveøe anebo nenastartujete vozidlo, tak bude alarm znovu zapnutý, dveøe se uzamknou a startér je blokovaný. Úvodní okno COM PORT SELECT umožòuje nastavit komunikaèní zásuvku, v které je zasunutý komunikaèní kábel. V závislosti od konfigurace poèítaèe mùžete zvolit COM1 až COM4. Do okna s nadpisem Please input your user password zadejte Vaše ètyømístné heslo. Pøi prvním nastavování GSM alarmu je pøístupové heslo nastavené na hodnotu Po zadání hesla pøipojte GSM alarm pod napìtí. Vzápìtí stlaète tlaèítko OK v oknì COM PORT SELECT. Jak postupujete pøesnì podle tohoto návodu, zadali jste správnì heslo a zvolili správný komunikaèný port, zobrazí se následovní obrazovka: NOUZOVÉ VYPNUTÍ ALARMU Otevøte dveøe, spustí se poplach. Klíè otoète do polohy ON. Do 5 sekund stlaète 5x programovací tlaèítko. Po 5 sekundách LED svítí trvale. Po uplynutí 5 sekund LED zaène pomalu blikat. Nyní zadejte první dvì èíslice z pøístupového hesla alarmu. Stlaète programovací tlaèítko, jak je poèet bliknutí shodný s první èíslicí pøístupového hesla. Vzápìtí LED bliká znovu. Stlaète programovací tlaèítko, jak je poèet bliknutí shodný s druhou èíslicí pøístupového hesla. Správným zadáním prvních dvou èísel ukonèíte poplach a vypnìte alarm. Pro jednoduší pochopení se podívejte dál na uvedený obrázek. Bezpeènostní heslo alarmu je napø. (2356) èasová osa aktivní poplach poèas 5 sek. stlaè 5x prog. tlaèítko LED svítí 5 sek. 2 první èíslo hesla 3 druhé èíslo hesla alarm vypnutý klíè do polohy ON stlaè prog. tlaèítko stlaè prog. tlaèítko Pøi nesprávném hesle se zobrazí obrazovka s textem Invalid Password. Stlaète OK a zadejte správné heslo. 20 SERVISNÍ REŽIM ivypnìte alarm. iklíè otoète do polohy ON. ina 3 sekundy stlaète programovací tlaèítko. ipo uplynutí 8 sekund, anebo otoèením klíèe do polohy OFF, je nastavený servisní režim. 5

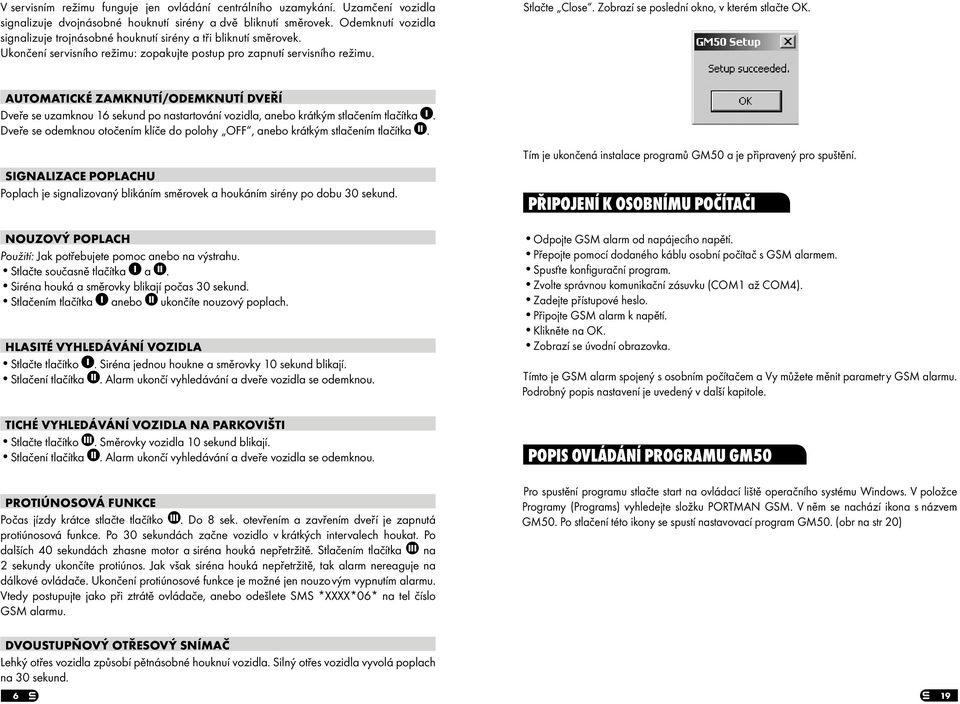

6 V servisním režimu funguje jen ovládání centrálního uzamykání. Uzamèení vozidla signalizuje dvojnásobné houknutí sirény a dvì bliknutí smìrovek. Odemknutí vozidla signalizuje trojnásobné houknutí sirény a tøi bliknutí smìrovek. Ukonèení servisního režimu: zopakujte postup pro zapnutí servisního režimu. Stlaète Close. Zobrazí se poslední okno, v kterém stlaète OK. AUTOMATICKÉ ZAMKNUTÍ/ODEMKNUTÍ DVEØÍ Dveøe se uzamknou 16 sekund po nastartování vozidla, anebo krátkým stlaèením tlaèítka I. Dveøe se odemknou otoèením klíèe do polohy OFF, anebo krátkým stlaèením tlaèítka II. SIGNALIZACE POPLACHU Poplach je signalizovaný blikáním smìrovek a houkáním sirény po dobu 30 sekund. NOUZOVÝ POPLACH Použití: Jak potøebujete pomoc anebo na výstrahu. istlaète souèasnì tlaèítka I a II. isiréna houká a smìrovky blikají poèas 30 sekund. istlaèením tlaèítka I anebo II ukonèíte nouzový poplach. HLASITÉ VYHLEDÁVÁNÍ VOZIDLA istlaète tlaèítko I. Siréna jednou houkne a smìrovky 10 sekund blikají. istlaèení tlaèítka II. Alarm ukonèí vyhledávání a dveøe vozidla se odemknou. TICHÉ VYHLEDÁVÁNÍ VOZIDLA NA PARKOVIŠTI istlaète tlaèítko III. Smìrovky vozidla 10 sekund blikají. istlaèení tlaèítka II. Alarm ukonèí vyhledávání a dveøe vozidla se odemknou. PROTIÚNOSOVÁ FUNKCE Poèas jízdy krátce stlaète tlaèítko III. Do 8 sek. otevøením a zavøením dveøí je zapnutá protiúnosová funkce. Po 30 sekundách zaène vozidlo v krátkých intervalech houkat. Po dalších 40 sekundách zhasne motor a siréna houká nepøetržitì. Stlaèením tlaèítka III na 2 sekundy ukonèíte protiúnos. Jak však siréna houká nepøetržitì, tak alarm nereaguje na dálkové ovládaèe. Ukonèení protiúnosové funkce je možné jen nouzovým vypnutím alarmu. Vtedy postupujte jako pøi ztrátì ovládaèe, anebo odešlete SMS *XXXX*06* na tel èíslo GSM alarmu. Tím je ukonèená instalace programù GM50 a je pøipravený pro spuštìní. PØIPOJENÍ K OSOBNÍMU POÈÍTAÈI iodpojte GSM alarm od napájecího napìtí. ipøepojte pomocí dodaného káblu osobní poèítaè s GSM alarmem. ispusśte konfiguraèní program. izvolte správnou komunikaèní zásuvku (COM1 až COM4). izadejte pøístupové heslo. ipøipojte GSM alarm k napìtí. ikliknìte na OK. izobrazí se úvodní obrazovka. Tímto je GSM alarm spojený s osobním poèítaèem a Vy mùžete mìnit parametry GSM alarmu. Podrobný popis nastavení je uvedený v další kapitole. POPIS OVLÁDÁNÍ PROGRAMU GM50 Pro spustìní programu stlaète start na ovládací lištì operaèního systému Windows. V položce Programy (Programs) vyhledejte složku PORTMAN GSM. V nìm se nachází ikona s názvem GM50. Po stlaèení této ikony se spustí nastavovací program GM50. (obr na str 20) DVOUSTUPÒOVÝ OTØESOVÝ SNÍMAÈ Lehký otøes vozidla zpùsobí pìtnásobné houknuí vozidla. Silný otøes vozidla vyvolá poplach na 30 sekund. 6 19

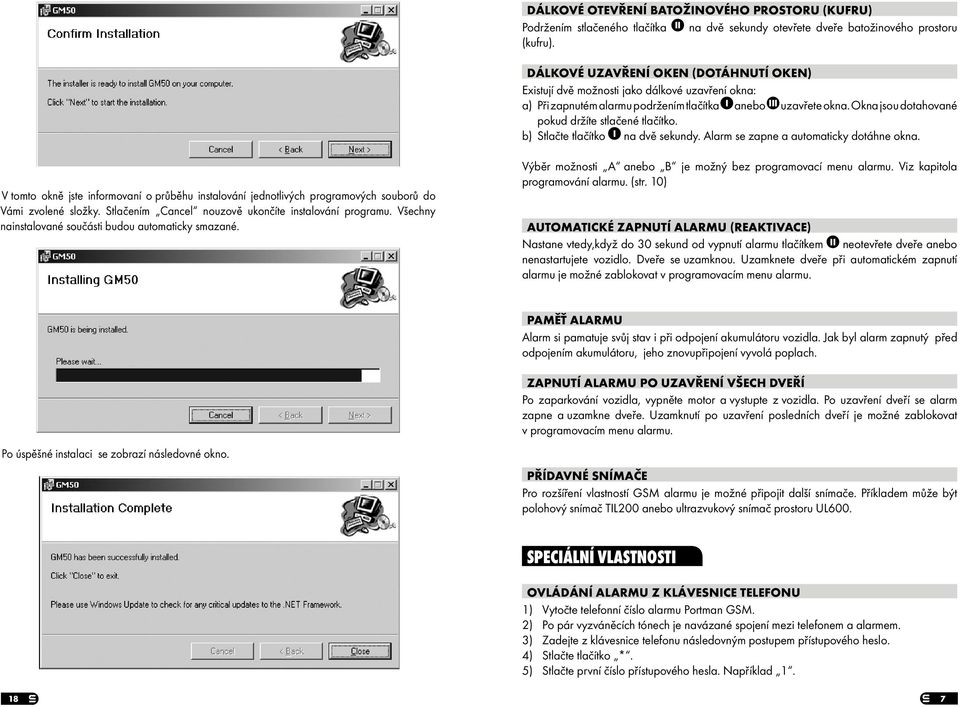

7 DÁLKOVÉ OTEVØENÍ BATOŽINOVÉHO PROSTORU (KUFRU) Podržením stlaèeného tlaèítka II na dvì sekundy otevøete dveøe batožinového prostoru (kufru). DÁLKOVÉ UZAVØENÍ OKEN (DOTÁHNUTÍ OKEN) Existují dvì možnosti jako dálkové uzavøení okna: a) Pøi zapnutém alarmu podržením tlaèítka I anebo III uzavøete okna. Okna jsou dotahované pokud držíte stlaèené tlaèítko. b) Stlaète tlaèítko I na dvì sekundy. Alarm se zapne a automaticky dotáhne okna. V tomto oknì jste informovaní o prùbìhu instalování jednotlivých programových souborù do Vámi zvolené složky. Stlaèením Cancel nouzovì ukonèíte instalování programu. Všechny nainstalované souèásti budou automaticky smazané. Výbìr možnosti A anebo B je možný bez programovací menu alarmu. Viz kapitola programování alarmu. (str. 10) AUTOMATICKÉ ZAPNUTÍ ALARMU (REAKTIVACE) Nastane vtedy,když do 30 sekund od vypnutí alarmu tlaèítkem II neotevøete dveøe anebo nenastartujete vozidlo. Dveøe se uzamknou. Uzamknete dveøe pøi automatickém zapnutí alarmu je možné zablokovat v programovacím menu alarmu. PAMÌŤ ALARMU Alarm si pamatuje svùj stav i pøi odpojení akumulátoru vozidla. Jak byl alarm zapnutý pøed odpojením akumulátoru, jeho znovupøipojení vyvolá poplach. ZAPNUTÍ ALARMU PO UZAVØENÍ VŠECH DVEØÍ Po zaparkování vozidla, vypnìte motor a vystupte z vozidla. Po uzavøení dveøí se alarm zapne a uzamkne dveøe. Uzamknutí po uzavøení posledních dveøí je možné zablokovat v programovacím menu alarmu. Po úspìšné instalaci se zobrazí následovné okno. PØÍDAVNÉ SNÍMAÈE Pro rozšíøení vlastností GSM alarmu je možné pøipojit další snímaèe. Pøíkladem mùže být polohový snímaè TIL200 anebo ultrazvukový snímaè prostoru UL600. SPECIÁLNÍ VLASTNOSTI OVLÁDÁNÍ ALARMU Z KLÁVESNICE TELEFONU 1) Vytoète telefonní èíslo alarmu Portman GSM. 2) Po pár vyzvánìcích tónech je navázané spojení mezi telefonem a alarmem. 3) Zadejte z klávesnice telefonu následovným postupem pøístupového heslo. 4) Stlaète tlaèítko *. 5) Stlaète první èíslo pøístupového hesla. Napøíklad

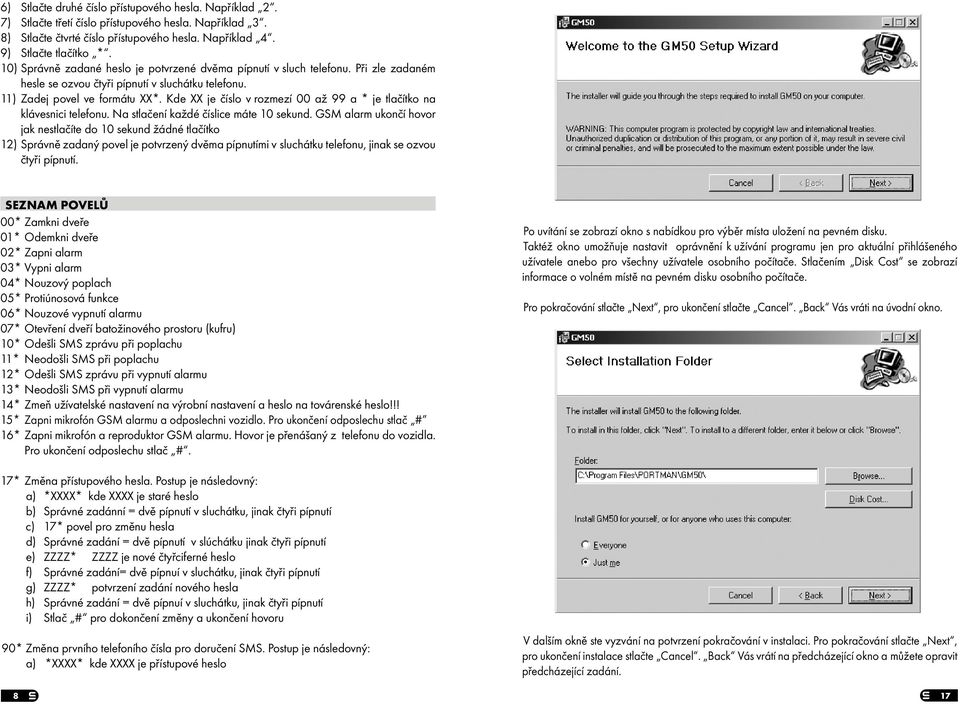

8 6) Stlaète druhé èíslo pøístupového hesla. Napøíklad 2. 7) Stlaète tøetí èíslo pøístupového hesla. Napøíklad 3. 8) Stlaète ètvrté èíslo pøístupového hesla. Napøíklad 4. 9) Stlaète tlaèítko *. 10) Správnì zadané heslo je potvrzené dvìma pípnutí v sluch telefonu. Pøi zle zadaném hesle se ozvou ètyøi pípnutí v sluchátku telefonu. 11) Zadej povel ve formátu XX*. Kde XX je èíslo v rozmezí 00 až 99 a * je tlaèítko na klávesnici telefonu. Na stlaèení každé èíslice máte 10 sekund. GSM alarm ukonèí hovor jak nestlaèíte do 10 sekund žádné tlaèítko 12) Správnì zadaný povel je potvrzený dvìma pípnutími v sluchátku telefonu, jinak se ozvou ètyøi pípnutí. SEZNAM POVELÙ 00* Zamkni dveøe 01* Odemkni dveøe 02* Zapni alarm 03* Vypni alarm 04* Nouzový poplach 05* Protiúnosová funkce 06* Nouzové vypnutí alarmu 07* Otevøení dveøí batožinového prostoru (kufru) 10* Odešli SMS zprávu pøi poplachu 11* Neodošli SMS pøi poplachu 12* Odešli SMS zprávu pøi vypnutí alarmu 13* Neodošli SMS pøi vypnutí alarmu 14* Zmeò užívatelské nastavení na výrobní nastavení a heslo na továrenské heslo!!! 15* Zapni mikrofón GSM alarmu a odposlechni vozidlo. Pro ukonèení odposlechu stlaè # 16* Zapni mikrofón a reproduktor GSM alarmu. Hovor je pøenášaný z telefonu do vozidla. Pro ukonèení odposlechu stlaè #. 17* Zmìna pøístupového hesla. Postup je následovný: a) *XXXX* kde XXXX je staré heslo b) Správné zadánní = dvì pípnutí v sluchátku, jinak ètyøi pípnutí c) 17* povel pro zmìnu hesla d) Správné zadání = dvì pípnutí v slúchátku jinak ètyøi pípnutí e) ZZZZ* ZZZZ je nové ètyøciferné heslo f) Správné zadání= dvì pípnuí v sluchátku, jinak ètyøi pípnutí g) ZZZZ* potvrzení zadání nového hesla h) Správné zadání = dvì pípnuí v sluchátku, jinak ètyøi pípnutí i) Stlaè # pro dokonèení zmìny a ukonèení hovoru 90* Zmìna prvního telefoního èísla pro doruèení SMS. Postup je následovný: a) *XXXX* kde XXXX je pøístupové heslo 8 Po uvítání se zobrazí okno s nabídkou pro výbìr místa uložení na pevném disku. Taktéž okno umožòuje nastavit oprávnìní k užívání programu jen pro aktuální pøihlášeného užívatele anebo pro všechny užívatele osobního poèítaèe. Stlaèením Disk Cost se zobrazí informace o volném místì na pevném disku osobního poèítaèe. Pro pokraèování stlaète Next, pro ukonèení stlaète Cancel. Back Vás vráti na úvodní okno. V dalším oknì ste vyzvání na potvrzení pokraèování v instalaci. Pro pokraèování stlaète Next, pro ukonèení instalace stlaète Cancel. Back Vás vrátí na pøedcházející okno a mùžete opravit pøedcházející zadání. 17

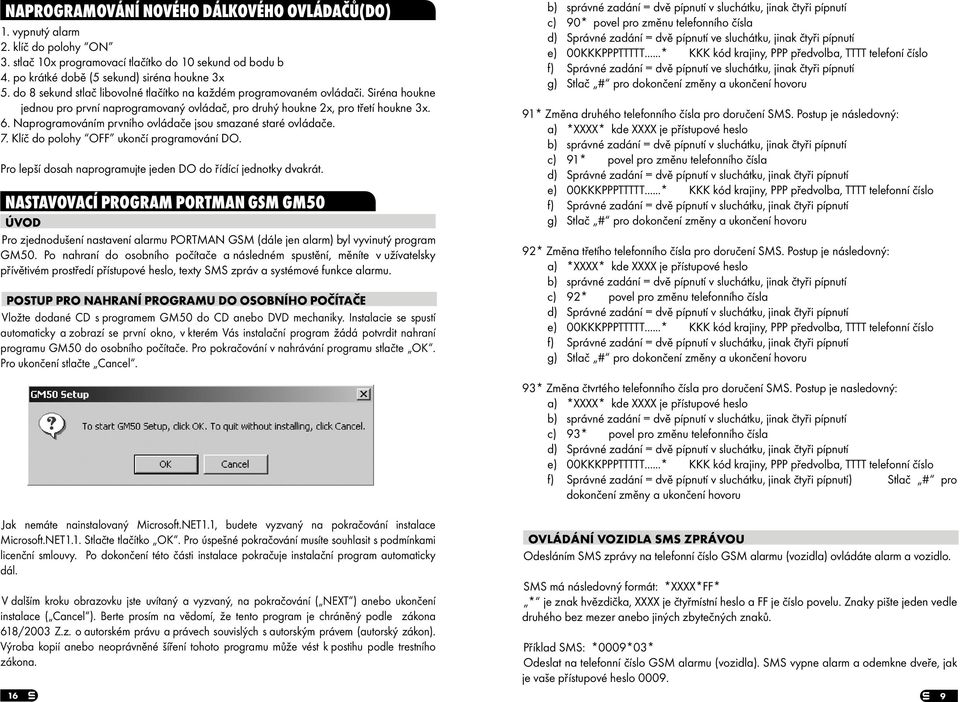

9 NAPROGRAMOVÁNÍ NOVÉHO DÁLKOVÉHO OVLÁDAÈÙ(DO) 1. vypnutý alarm 2. klíè do polohy ON 3. stlaè 10x programovací tlaèítko do 10 sekund od bodu b 4. po krátké dobì (5 sekund) siréna houkne 3x 5. do 8 sekund stlaè libovolné tlaèítko na každém programovaném ovládaèi. Siréna houkne jednou pro první naprogramovaný ovládaè, pro druhý houkne 2x, pro tøetí houkne 3x. 6. Naprogramováním prvního ovládaèe jsou smazané staré ovládaèe. 7. Klíè do polohy OFF ukonèí programování DO. Pro lepší dosah naprogramujte jeden DO do øídící jednotky dvakrát. NASTAVOVACÍ PROGRAM PORTMAN GSM GM50 ÚVOD Pro zjednodušení nastavení alarmu PORTMAN GSM (dále jen alarm) byl vyvinutý program GM50. Po nahraní do osobního poèítaèe a následném spustìní, mìníte v užívatelsky pøívìtivém prostøedí pøístupové heslo, texty SMS zpráv a systémové funkce alarmu. POSTUP PRO NAHRANÍ PROGRAMU DO OSOBNÍHO POÈÍTAÈE Vložte dodané CD s programem GM50 do CD anebo DVD mechaniky. Instalacie se spustí automaticky a zobrazí se první okno, v kterém Vás instalaèní program žádá potvrdit nahraní programu GM50 do osobního poèítaèe. Pro pokraèování v nahrávání programu stlaète OK. Pro ukonèení stlaète Cancel. b) správné zadání = dvì pípnutí v sluchátku, jinak ètyøi pípnutí c) 90* povel pro zmìnu telefonního èísla d) Správné zadání = dvì pípnutí ve sluchátku, jinak ètyøi pípnutí e) 00KKKPPPTTTTT...* KKK kód krajiny, PPP pøedvolba, TTTT telefoní èíslo f) Správné zadání = dvì pípnutí ve sluchátku, jinak ètyøi pípnutí g) Stlaè # pro dokonèení zmìny a ukonèení hovoru 91* Zmìna druhého telefonního èísla pro doruèení SMS. Postup je následovný: a) *XXXX* kde XXXX je pøístupové heslo b) správné zadání = dvì pípnutí v sluchátku, jinak ètyøi pípnutí c) 91* povel pro zmìnu telefonního èísla d) Správné zadání = dvì pípnutí v sluchátku, jinak ètyøi pípnutí e) 00KKKPPPTTTTT...* KKK kód krajiny, PPP pøedvolba, TTTT telefonní èíslo f) Správné zadání = dvì pípnutí v sluchátku, jinak ètyøi pípnutí g) Stlaè # pro dokonèení zmìny a ukonèení hovoru 92* Zmìna tøetího telefonního èísla pro doruèení SMS. Postup je následovný: a) *XXXX* kde XXXX je pøístupové heslo b) správné zadání = dvì pípnutí v sluchátku, jinak ètyøi pípnutí c) 92* povel pro zmìnu telefonního èísla d) Správné zadání = dvì pípnutí v sluchátku, jinak ètyøi pípnutí e) 00KKKPPPTTTTT...* KKK kód krajiny, PPP pøedvolba, TTTT telefonní èíslo f) Správné zadání = dvì pípnutí v sluchátku, jinak ètyøi pípnutí g) Stlaè # pro dokonèení zmìny a ukonèení hovoru 93* Zmìna ètvrtého telefonního èísla pro doruèení SMS. Postup je nasledovný: a) *XXXX* kde XXXX je pøístupové heslo b) správné zadání = dvì pípnutí v sluchátku, jinak ètyøi pípnutí c) 93* povel pro zmìnu telefonního èísla d) Správné zadání = dvì pípnutí v sluchátku, jinak ètyøi pípnutí e) 00KKKPPPTTTTT...* KKK kód krajiny, PPP pøedvolba, TTTT telefonní èíslo f) Správné zadání = dvì pípnutí v sluchátku, jinak ètyøi pípnutí) Stlaè # pro dokonèení zmìny a ukonèení hovoru Jak nemáte nainstalovaný Microsoft.NET1.1, budete vyzvaný na pokraèování instalace Microsoft.NET1.1. Stlaète tlaèítko OK. Pro úspešné pokraèování musíte souhlasit s podmínkami licenèní smlouvy. Po dokonèení této èásti instalace pokraèuje instalaèní program automaticky dál. V dalším kroku obrazovku jste uvítaný a vyzvaný, na pokraèování ( NEXT ) anebo ukonèení instalace ( Cancel ). Berte prosím na vìdomí, že tento program je chránìný podle zákona 618/2003 Z.z. o autorském právu a právech souvislých s autorským právem (autorský zákon). Výroba kopií anebo neoprávnìné šíøení tohoto programu mùže vést k postihu podle trestního zákona. 16 OVLÁDÁNÍ VOZIDLA SMS ZPRÁVOU Odesláním SMS zprávy na telefonní èíslo GSM alarmu (vozidla) ovládáte alarm a vozidlo. SMS má následovný formát: *XXXX*FF* * je znak hvìzdièka, XXXX je ètyømístní heslo a FF je èíslo povelu. Znaky pište jeden vedle druhého bez mezer anebo jiných zbyteèných znakù. Pøíklad SMS: *0009*03* Odeslat na telefonní èíslo GSM alarmu (vozidla). SMS vypne alarm a odemkne dveøe, jak je vaše pøístupové heslo

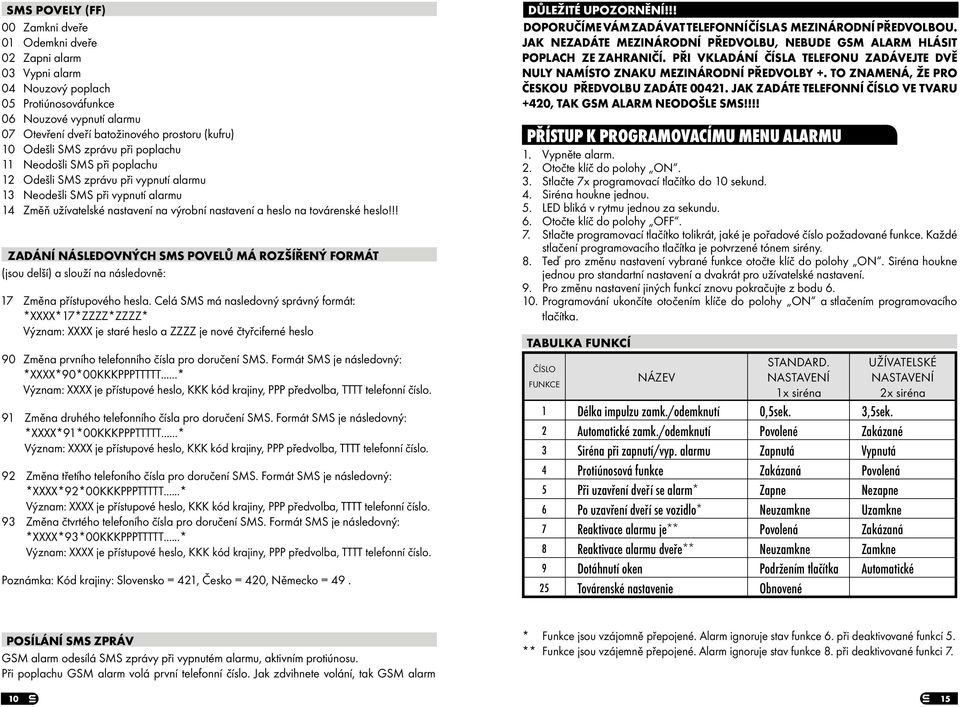

10 SMS POVELY (FF) 00 Zamkni dveøe 01 Odemkni dveøe 02 Zapni alarm 03 Vypni alarm 04 Nouzový poplach 05 Protiúnosováfunkce 06 Nouzové vypnutí alarmu 07 Otevøení dveøí batožinového prostoru (kufru) 10 Odešli SMS zprávu pøi poplachu 11 Neodošli SMS pøi poplachu 12 Odešli SMS zprávu pøi vypnutí alarmu 13 Neodešli SMS pøi vypnutí alarmu 14 Zmìò užívatelské nastavení na výrobní nastavení a heslo na továrenské heslo!!! ZADÁNÍ NÁSLEDOVNÝCH SMS POVELÙ MÁ ROZŠÍØENÝ FORMÁT (jsou delší) a slouží na následovnì: 17 Zmìna pøístupového hesla. Celá SMS má nasledovný správný formát: *XXXX*17*ZZZZ*ZZZZ* Význam: XXXX je staré heslo a ZZZZ je nové ètyøciferné heslo 90 Zmìna prvního telefonního èísla pro doruèení SMS. Formát SMS je následovný: *XXXX*90*00KKKPPPTTTTT...* Význam: XXXX je pøístupové heslo, KKK kód krajiny, PPP pøedvolba, TTTT telefonní èíslo. 91 Zmìna druhého telefonního èísla pro doruèení SMS. Formát SMS je následovný: *XXXX*91*00KKKPPPTTTTT...* Význam: XXXX je pøístupové heslo, KKK kód krajiny, PPP pøedvolba, TTTT telefonní èíslo. 92 Zmìna tøetího telefoního èísla pro doruèení SMS. Formát SMS je následovný: *XXXX*92*00KKKPPPTTTTT...* Význam: XXXX je pøístupové heslo, KKK kód krajiny, PPP pøedvolba, TTTT telefonní èíslo. 93 Zmìna ètvrtého telefoního èísla pro doruèení SMS. Formát SMS je následovný: *XXXX*93*00KKKPPPTTTTT...* Význam: XXXX je pøístupové heslo, KKK kód krajiny, PPP pøedvolba, TTTT telefonní èíslo. Poznámka: Kód krajiny: Slovensko = 421, Èesko = 420, Nìmecko = 49. DÙLEŽITÉ UPOZORNÌNÍ!!! DOPORUÈÍME VÁM ZADÁVAT TELEFONNÍ ÈÍSLA S MEZINÁRODNÍ PØEDVOLBOU. JAK NEZADÁTE MEZINÁRODNÍ PØEDVOLBU, NEBUDE GSM ALARM HLÁSIT POPLACH ZE ZAHRANIÈÍ. PØI VKLADÁNÍ ÈÍSLA TELEFONU ZADÁVEJTE DVÌ NULY NAMÍSTO ZNAKU MEZINÁRODNÍ PØEDVOLBY +. TO ZNAMENÁ, ŽE PRO ÈESKOU PØEDVOLBU ZADÁTE JAK ZADÁTE TELEFONNÍ ÈÍSLO VE TVARU +420, TAK GSM ALARM NEODOŠLE SMS!!!! PØÍSTUP K PROGRAMOVACÍMU MENU ALARMU 1. Vypnìte alarm. 2. Otoète klíè do polohy ON. 3. Stlaète 7x programovací tlaèítko do 10 sekund. 4. Siréna houkne jednou. 5. LED bliká v rytmu jednou za sekundu. 6. Otoète klíè do polohy OFF. 7. Stlaète programovací tlaèítko tolikrát, jaké je poøadové èíslo požadované funkce. Každé stlaèení programovacího tlaèítka je potvrzené tónem sirény. 8. Teï pro zmìnu nastavení vybrané funkce otoète klíè do polohy ON. Siréna houkne jednou pro standartní nastavení a dvakrát pro užívatelské nastavení. 9. Pro zmìnu nastavení jiných funkcí znovu pokraèujte z bodu Programování ukonèíte otoèením klíèe do polohy ON a stlaèením programovacího tlaèítka. TABULKA FUNKCÍ ÈÍSLO FUNKCE NÁZEV STANDARD. NASTAVENÍ 1x siréna UŽÍVATELSKÉ NASTAVENÍ 2x siréna 1 Délka impulzu zamk./odemknutí 0,5sek. 3,5sek. 2 Automatické zamk./odemknutí Povolené Zakázané 3 Siréna pøi zapnutí/vyp. alarmu Zapnutá Vypnutá 4 Protiúnosová funkce Zakázaná Povolená 5 Pøi uzavøení dveøí se alarm* Zapne Nezapne 6 Po uzavøení dveøí se vozidlo* Neuzamkne Uzamkne 7 Reaktivace alarmu je** Povolená Zakázaná 8 Reaktivace alarmu dveøe** Neuzamkne Zamkne 9 Dotáhnutí oken Podržením tlaèítka Automatické 25 Továrenské nastavenie Obnovené POSÍLÁNÍ SMS ZPRÁV GSM alarm odesílá SMS zprávy pøi vypnutém alarmu, aktivním protiúnosu. Pøi poplachu GSM alarm volá první telefonní èíslo. Jak zdvihnete volání, tak GSM alarm 10 * Funkce jsou vzájomnì pøepojené. Alarm ignoruje stav funkce 6. pøi deaktivované funkcí 5. ** Funkce jsou vzájemnì pøepojené. Alarm ignoruje stav funkce 8. pøi deaktivované funkci 7. 15

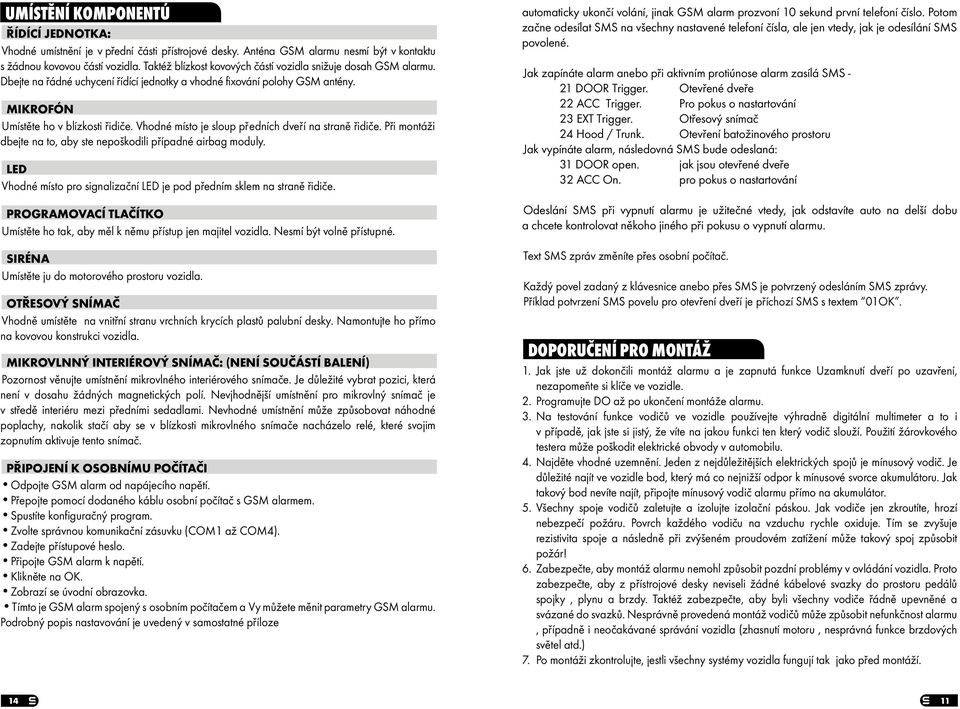

11 UMÍSTÌNÍ KOMPONENTÚ ØÍDÍCÍ JEDNOTKA: Vhodné umístnìní je v pøední èásti pøístrojové desky. Anténa GSM alarmu nesmí být v kontaktu s žádnou kovovou èástí vozidla. Taktéž blízkost kovových èástí vozidla snižuje dosah GSM alarmu. Dbejte na øádné uchycení øídící jednotky a vhodné fixování polohy GSM antény. MIKROFÓN Umístìte ho v blízkosti øidièe. Vhodné místo je sloup pøedních dveøí na stranì øidièe. Pøi montáži dbejte na to, aby ste nepoškodili pøípadné airbag moduly. LED Vhodné místo pro signalizaèní LED je pod pøedním sklem na stranì øidièe. PROGRAMOVACÍ TLAÈÍTKO Umístìte ho tak, aby mìl k nìmu pøístup jen majitel vozidla. Nesmí být volnì pøístupné. SIRÉNA Umístìte ju do motorového prostoru vozidla. OTØESOVÝ SNÍMAÈ Vhodnì umístìte na vnitøní stranu vrchních krycích plastù palubní desky. Namontujte ho pøímo na kovovou konstrukci vozidla. MIKROVLNNÝ INTERIÉROVÝ SNÍMAÈ: (NENÍ SOUÈÁSTÍ BALENÍ) Pozornost vìnujte umístnìní mikrovlného interiérového snímaèe. Je dùležité vybrat pozici, která není v dosahu žádných magnetických polí. Nevjhodnìjší umístnìní pro mikrovlný snímaè je v støedì interiéru mezi pøedními sedadlami. Nevhodné umístnìní mùže zpùsobovat náhodné poplachy, nakolik staèí aby se v blízkosti mikrovlného snímaèe nacházelo relé, které svojim zopnutím aktivuje tento snímaè. PØIPOJENÍ K OSOBNÍMU POÈÍTAÈI iodpojte GSM alarm od napájecího napìtí. ipøepojte pomocí dodaného káblu osobní poèítaè s GSM alarmem. ispustíte konfiguraèný program. izvolte správnou komunikaèní zásuvku (COM1 až COM4). izadejte pøístupové heslo. ipøipojte GSM alarm k napìtí. ikliknìte na OK. izobrazí se úvodní obrazovka. itímto je GSM alarm spojený s osobním poèítaèem a Vy mùžete mìnit parametry GSM alarmu. Podrobný popis nastavování je uvedený v samostatné pøíloze automaticky ukonèí volání, jinak GSM alarm prozvoní 10 sekund první telefoní èíslo. Potom zaène odesílat SMS na všechny nastavené telefoní èísla, ale jen vtedy, jak je odesílání SMS povolené. Jak zapínáte alarm anebo pøi aktivním protiúnose alarm zasílá SMS - 21 DOOR Trigger. Otevøené dveøe 22 ACC Trigger. Pro pokus o nastartování 23 EXT Trigger. Otøesový snímaè 24 Hood / Trunk. Otevøení batožinového prostoru Jak vypínáte alarm, následovná SMS bude odeslaná: 31 DOOR open. jak jsou otevøené dveøe 32 ACC On. pro pokus o nastartování Odeslání SMS pøi vypnutí alarmu je užiteèné vtedy, jak odstavíte auto na delší dobu a chcete kontrolovat nìkoho jiného pøi pokusu o vypnutí alarmu. Text SMS zpráv zmìníte pøes osobní poèítaè. Každý povel zadaný z klávesnice anebo pøes SMS je potvrzený odesláním SMS zprávy. Pøíklad potvrzení SMS povelu pro otevøení dveøí je pøíchozí SMS s textem 01OK. DOPORUÈENÍ PRO MONTÁŽ 1. Jak jste už dokonèili montáž alarmu a je zapnutá funkce Uzamknutí dveøí po uzavøení, nezapomeòte si klíèe ve vozidle. 2. Programujte DO až po ukonèení montáže alarmu. 3. Na testování funkce vodièù ve vozidle používejte výhradnì digitální multimeter a to i v pøípadì, jak jste si jistý, že víte na jakou funkci ten který vodiè slouží. Použití žárovkového testera mùže poškodit elektrické obvody v automobilu. 4. Najdìte vhodné uzemnìní. Jeden z nejdùležitìjších elektrických spojù je mínusový vodiè. Je dùležité najít ve vozidle bod, který má co nejnižší odpor k mínusové svorce akumulátoru. Jak takový bod nevíte najít, pøipojte mínusový vodiè alarmu pøímo na akumulátor. 5. Všechny spoje vodièù zaletujte a izolujte izolaèní páskou. Jak vodièe jen zkroutíte, hrozí nebezpeèí požáru. Povrch každého vodièu na vzduchu rychle oxiduje. Tím se zvyšuje rezistivita spoje a následnì pøi zvýšeném proudovém zatížení mùže takový spoj zpùsobit požár! 6. Zabezpeète, aby montáž alarmu nemohl zpùsobit pozdní problémy v ovládání vozidla. Proto zabezpeète, aby z pøístrojové desky neviseli žádné kábelové svazky do prostoru pedálù spojky, plynu a brzdy. Taktéž zabezpeète, aby byli všechny vodièe øádnì upevnìné a svázané do svazkù. Nesprávnì provedená montáž vodièù mùže zpùsobit nefunkènost alarmu, pøípadnì i neoèakávané správání vozidla (zhasnutí motoru, nesprávná funkce brzdových svìtel atd.) 7. Po montáži zkontrolujte, jestli všechny systémy vozidla fungují tak jako pøed montáží

12 SCHÉMA ZAPOJENÍ GSM GSM anténa Žlutá LED (blikání = signál GSM OK) Zelená LED (GSM ALARM napájení) obr 01. UZAMKNUTÍ HNÌDO/MODRÝ MODRO/BÍLÝ ORANŽ./MODRÝ +12V MODRÝ ODEMKNUTÍ HNÌDO/ZELENÝ ZELENO/BÍLÝ ORANŽOVÝ/ZELENÝ ZELENÝ siréna obr 02. UZAMKNUTÍ ODEMKNUTÍ obr 03. UZAMKNUTÍ ODEMKNUTÍ obr 04. UZAMKNUTÍ ODEMKNUTÍ HNÌDO/MODRÝ MODRO/BÍLÝ ORANŽ./MODRÝ HNÌDO/ZELENÝ ZELENO/BÍLÝ ORANŽOVÝ/ZELENÝ negativní logika HNÌDO/MODRÝ MODRO/BÍLÝ ORANŽ./MODRÝ HNÌDO/ZELENÝ ZELENO/BÍLÝ ORANŽOVÝ/ZELENÝ HNÌDO/MODRÝ MODRO/BÍLÝ ORANŽ./MODRÝ HNÌDO/ZELENÝ ZELENO/BÍLÝ ORANŽOVÝ/ZELENÝ +12V UZAMKNI ODEMKNI +12V pozitivní logika DVEØNÍ ZÁMEK ØÍDÍCÍ JEDNOTKA VÝSTUP DO CENTRÁLNÍHO ZAMYKÁNÍ SPÍNAÈ ZAMKNUTÍ - ODEMKNUTÍ programovací tlaèítko pøepojení PC LED otøesový senzor pøipojení k centrálnímu uzamèení palivové èerpadlo Viz obr mikrofón off accc o n start spínací skøíòka žlutý/zelený zelený 15A bílo/èervený bílo/èervený hnìdý - aktivaèní vstup (-) Dveøní kontakt èerný - kostra vozidla (-12V) hnìdo/bílý (bat. prostor - kufr) èervený +12V žlutý - zapalování šedý - imobilizaèní výstup (-300 ma) bílý - aktivaèní vstup (+) Dveøní kontakt ružový/èerný - dotahování oken (-300 ma) fialový - otevøení bat. prostoru (-300 ma) oranžový 10A bílo èerný èerný off acc on start 87 relé N5401 1N5401 relé relé startér selenoid smìrové svìtla 12 13
