1 FLOORTEC R 580 B ČESKY MAGYAR РУССКИЙ SLOVENSKY SLOVENSKO PŘÍRUČKA UŽIVATELE FELHSZNÁLÓI ÚTMUTATÓ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ NÁVOD NA OBSLUHU A ÚDRŽBU PRIROÈNIK ZA UPORABNIKA

2 12 B D E S S F G H S C I S J S S S S K L S S S310211

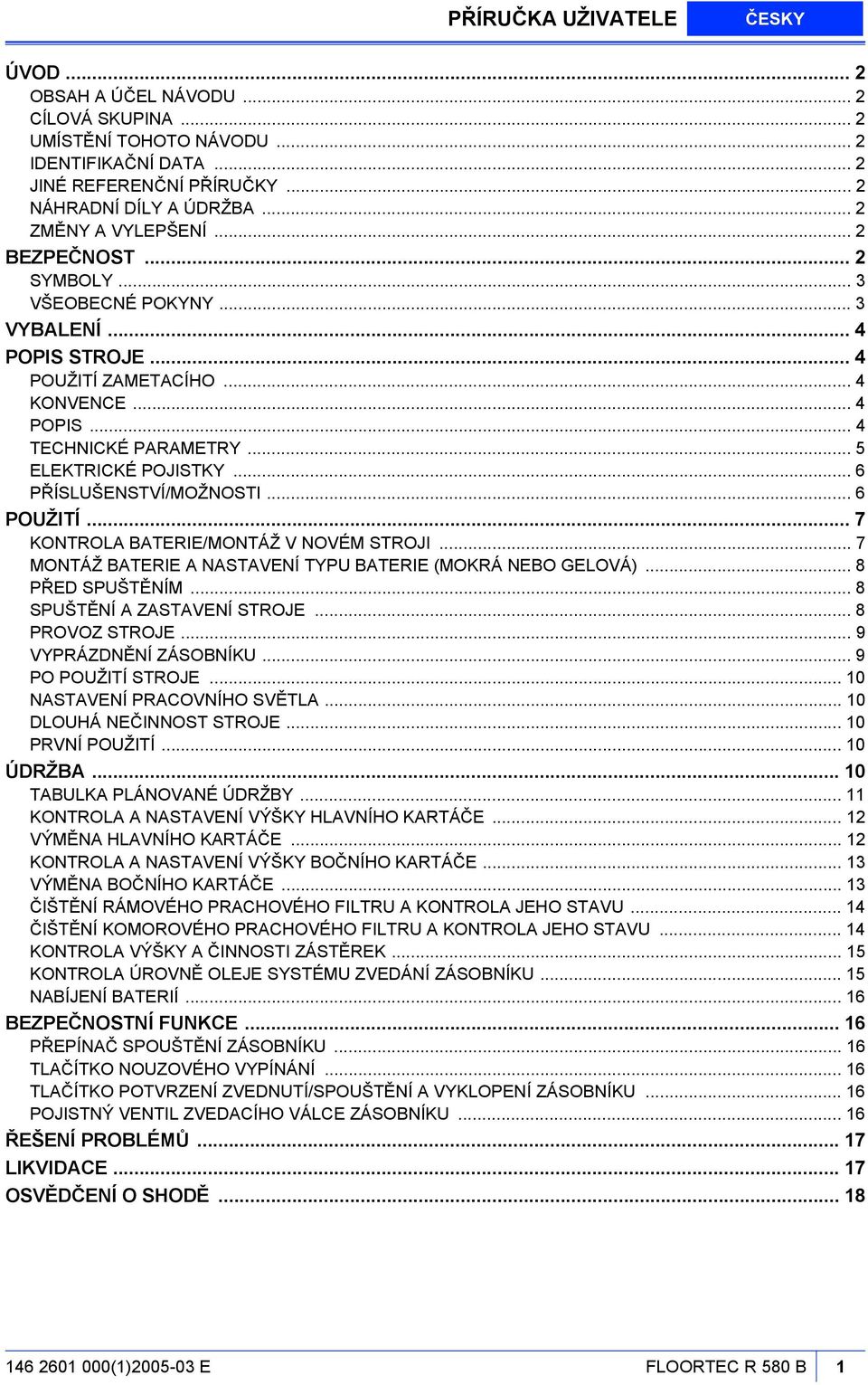

3 PŘÍRUČKA UŽIVATELE ČESKY ÚVOD... 2 OBSAH A ÚČEL NÁVODU... 2 CÍLOVÁ SKUPINA... 2 UMÍSTĚNÍ TOHOTO NÁVODU... 2 IDENTIFIKAČNÍ DATA... 2 JINÉ REFERENČNÍ PŘÍRUČKY... 2 NÁHRADNÍ DÍLY A ÚDRŽBA... 2 ZMĚNY A VYLEPŠENÍ... 2 BEZPEČNOST... 2 SYMBOLY... 3 VŠEOBECNÉ POKYNY... 3 VYBALENÍ... 4 POPIS STROJE... 4 POUŽITÍ ZAMETACÍHO... 4 KONVENCE... 4 POPIS... 4 TECHNICKÉ PARAMETRY... 5 ELEKTRICKÉ POJISTKY... 6 PŘÍSLUŠENSTVÍ/MOŽNOSTI... 6 POUŽITÍ... 7 KONTROLA BATERIE/MONTÁŽ V NOVÉM STROJI... 7 MONTÁŽ BATERIE A NASTAVENÍ TYPU BATERIE (MOKRÁ NEBO GELOVÁ)... 8 PŘED SPUŠTĚNÍM... 8 SPUŠTĚNÍ A ZASTAVENÍ STROJE... 8 PROVOZ STROJE... 9 VYPRÁZDNĚNÍ ZÁSOBNÍKU... 9 PO POUŽITÍ STROJE NASTAVENÍ PRACOVNÍHO SVĚTLA DLOUHÁ NEČINNOST STROJE PRVNÍ POUŽITÍ ÚDRŽBA TABULKA PLÁNOVANÉ ÚDRŽBY KONTROLA A NASTAVENÍ VÝŠKY HLAVNÍHO KARTÁČE VÝMĚNA HLAVNÍHO KARTÁČE KONTROLA A NASTAVENÍ VÝŠKY BOČNÍHO KARTÁČE VÝMĚNA BOČNÍHO KARTÁČE ČIŠTĚNÍ RÁMOVÉHO PRACHOVÉHO FILTRU A KONTROLA JEHO STAVU ČIŠTĚNÍ KOMOROVÉHO PRACHOVÉHO FILTRU A KONTROLA JEHO STAVU KONTROLA VÝŠKY A ČINNOSTI ZÁSTĚREK KONTROLA ÚROVNĚ OLEJE SYSTÉMU ZVEDÁNÍ ZÁSOBNÍKU NABÍJENÍ BATERIÍ BEZPEČNOSTNÍ FUNKCE PŘEPÍNAČ SPOUŠTĚNÍ ZÁSOBNÍKU TLAČÍTKO NOUZOVÉHO VYPÍNÁNÍ TLAČÍTKO POTVRZENÍ ZVEDNUTÍ/SPOUŠTĚNÍ A VYKLOPENÍ ZÁSOBNÍKU POJISTNÝ VENTIL ZVEDACÍHO VÁLCE ZÁSOBNÍKU ŘEŠENÍ PROBLÉMŮ LIKVIDACE OSVĚDČENÍ O SHODĚ (1) E FLOORTEC R 580 B 1

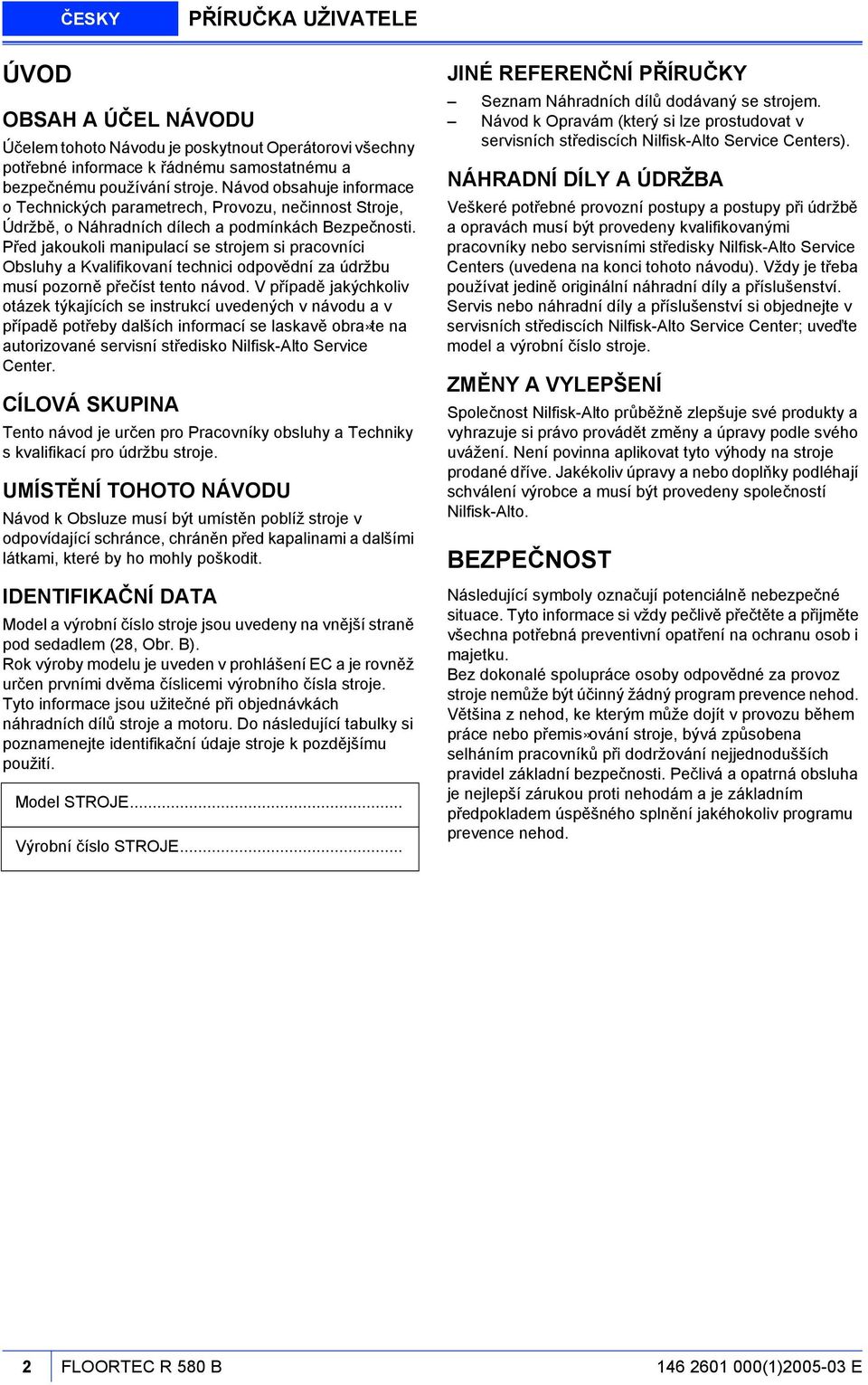

4 ČESKY PŘÍRUČKA UŽIVATELE ÚVOD OBSAH A ÚČEL NÁVODU Účelem tohoto Návodu je poskytnout Operátorovi všechny potřebné informace k řádnému samostatnému a bezpečnému používání stroje. Návod obsahuje informace o Technických parametrech, Provozu, nečinnost Stroje, Údržbě, o Náhradních dílech a podmínkách Bezpečnosti. Před jakoukoli manipulací se strojem si pracovníci Obsluhy a Kvalifikovaní technici odpovědní za údržbu musí pozorně přečíst tento návod. V případě jakýchkoliv otázek týkajících se instrukcí uvedených v návodu a v případě potřeby dalších informací se laskavě obra»te na autorizované servisní středisko Nilfisk-Alto Service Center. CÍLOVÁ SKUPINA Tento návod je určen pro Pracovníky obsluhy a Techniky s kvalifikací pro údržbu stroje. UMÍSTĚNÍ TOHOTO NÁVODU Návod k Obsluze musí být umístěn poblíž stroje v odpovídající schránce, chráněn před kapalinami a dalšími látkami, které by ho mohly poškodit. IDENTIFIKAČNÍ DATA Model a výrobní číslo stroje jsou uvedeny na vnější straně pod sedadlem (28, Obr. B). Rok výroby modelu je uveden v prohlášení EC a je rovněž určen prvními dvěma číslicemi výrobního čísla stroje. Tyto informace jsou užitečné při objednávkách náhradních dílů stroje a motoru. Do následující tabulky si poznamenejte identifikační údaje stroje k pozdějšímu použití. Model STROJE... Výrobní číslo STROJE... JINÉ REFERENČNÍ PŘÍRUČKY Seznam Náhradních dílů dodávaný se strojem. Návod k Opravám (který si lze prostudovat v servisních střediscích Nilfisk-Alto Service Centers). NÁHRADNÍ DÍLY A ÚDRŽBA Veškeré potřebné provozní postupy a postupy při údržbě a opravách musí být provedeny kvalifikovanými pracovníky nebo servisními středisky Nilfisk-Alto Service Centers (uvedena na konci tohoto návodu). Vždy je třeba používat jedině originální náhradní díly a příslušenství. Servis nebo náhradní díly a příslušenství si objednejte v servisních střediscích Nilfisk-Alto Service Center; uveďte model a výrobní číslo stroje. ZMĚNY A VYLEPŠENÍ Společnost Nilfisk-Alto průběžně zlepšuje své produkty a vyhrazuje si právo provádět změny a úpravy podle svého uvážení. Není povinna aplikovat tyto výhody na stroje prodané dříve. Jakékoliv úpravy a nebo doplňky podléhají schválení výrobce a musí být provedeny společností Nilfisk-Alto. BEZPEČNOST Následující symboly označují potenciálně nebezpečné situace. Tyto informace si vždy pečlivě přečtěte a přijměte všechna potřebná preventivní opatření na ochranu osob i majetku. Bez dokonalé spolupráce osoby odpovědné za provoz stroje nemůže být účinný žádný program prevence nehod. Většina z nehod, ke kterým může dojít v provozu během práce nebo přemis»ování stroje, bývá způsobena selháním pracovníků při dodržování nejjednodušších pravidel základní bezpečnosti. Pečlivá a opatrná obsluha je nejlepší zárukou proti nehodám a je základním předpokladem úspěšného splnění jakéhokoliv programu prevence nehod. 2 FLOORTEC R 580 B (1) E

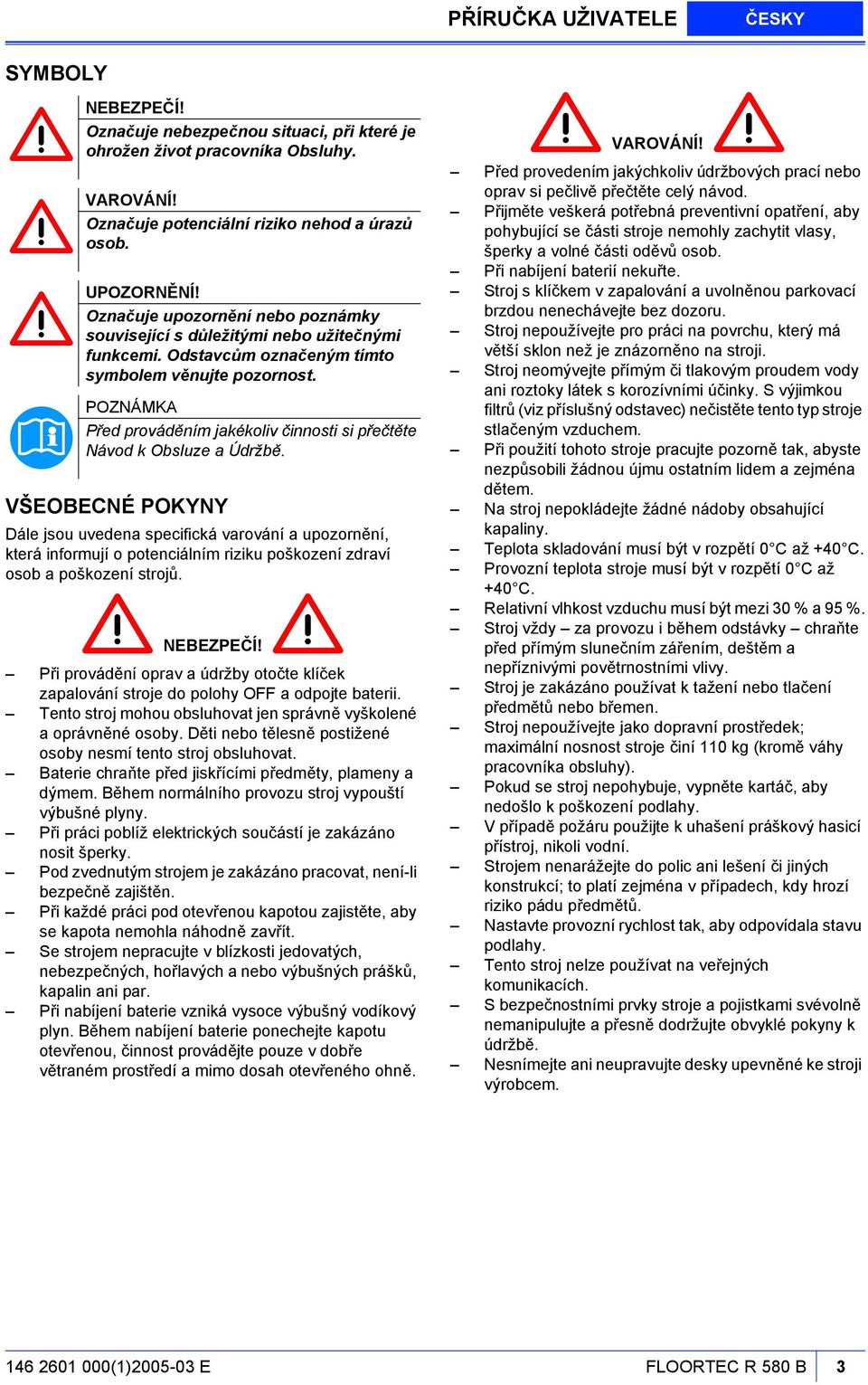

5 PŘÍRUČKA UŽIVATELE ČESKY SYMBOLY NEBEZPEČÍ! Označuje nebezpečnou situaci, při které je ohrožen život pracovníka Obsluhy. Označuje potenciální riziko nehod a úrazů osob. UPOZORNĚNÍ! Označuje upozornění nebo poznámky související s důležitými nebo užitečnými funkcemi. Odstavcům označeným tímto symbolem věnujte pozornost. Před prováděním jakékoliv činnosti si přečtěte Návod k Obsluze a Údržbě. VŠEOBECNÉ POKYNY Dále jsou uvedena specifická varování a upozornění, která informují o potenciálním riziku poškození zdraví osob a poškození strojů. NEBEZPEČÍ! Při provádění oprav a údržby otočte klíček zapalování stroje do polohy OFF a odpojte baterii. Tento stroj mohou obsluhovat jen správně vyškolené a oprávněné osoby. Děti nebo tělesně postižené osoby nesmí tento stroj obsluhovat. Baterie chraňte před jiskřícími předměty, plameny a dýmem. Během normálního provozu stroj vypouští výbušné plyny. Při práci poblíž elektrických součástí je zakázáno nosit šperky. Pod zvednutým strojem je zakázáno pracovat, není-li bezpečně zajištěn. Při každé práci pod otevřenou kapotou zajistěte, aby se kapota nemohla náhodně zavřít. Se strojem nepracujte v blízkosti jedovatých, nebezpečných, hořlavých a nebo výbušných prášků, kapalin ani par. Při nabíjení baterie vzniká vysoce výbušný vodíkový plyn. Během nabíjení baterie ponechejte kapotu otevřenou, činnost provádějte pouze v dobře větraném prostředí a mimo dosah otevřeného ohně. Před provedením jakýchkoliv údržbových prací nebo oprav si pečlivě přečtěte celý návod. Přijměte veškerá potřebná preventivní opatření, aby pohybující se části stroje nemohly zachytit vlasy, šperky a volné části oděvů osob. Při nabíjení baterií nekuřte. Stroj s klíčkem v zapalování a uvolněnou parkovací brzdou nenechávejte bez dozoru. Stroj nepoužívejte pro práci na povrchu, který má větší sklon než je znázorněno na stroji. Stroj neomývejte přímým či tlakovým proudem vody ani roztoky látek s korozívními účinky. S výjimkou filtrů (viz příslušný odstavec) nečistěte tento typ stroje stlačeným vzduchem. Při použití tohoto stroje pracujte pozorně tak, abyste nezpůsobili žádnou újmu ostatním lidem a zejména dětem. Na stroj nepokládejte žádné nádoby obsahující kapaliny. Teplota skladování musí být v rozpětí 0 C až +40 C. Provozní teplota stroje musí být v rozpětí 0 C až +40 C. Relativní vlhkost vzduchu musí být mezi 30 % a 95 %. Stroj vždy za provozu i během odstávky chraňte před přímým slunečním zářením, deštěm a nepříznivými povětrnostními vlivy. Stroj je zakázáno používat k tažení nebo tlačení předmětů nebo břemen. Stroj nepoužívejte jako dopravní prostředek; maximální nosnost stroje činí 110 kg (kromě váhy pracovníka obsluhy). Pokud se stroj nepohybuje, vypněte kartáč, aby nedošlo k poškození podlahy. V případě požáru použijte k uhašení práškový hasicí přístroj, nikoli vodní. Strojem nenarážejte do polic ani lešení či jiných konstrukcí; to platí zejména v případech, kdy hrozí riziko pádu předmětů. Nastavte provozní rychlost tak, aby odpovídala stavu podlahy. Tento stroj nelze používat na veřejných komunikacích. S bezpečnostními prvky stroje a pojistkami svévolně nemanipulujte a přesně dodržujte obvyklé pokyny k údržbě. Nesnímejte ani neupravujte desky upevněné ke stroji výrobcem (1) E FLOORTEC R 580 B 3

6 ČESKY PŘÍRUČKA UŽIVATELE V případě poruchy stroje si ověřte, že není způsobena nedostatečnou údržbou. Jinak si vyžádejte pomoc oprávněných pracovníků oprávněného servisního střediska. V případě výměny náhradního dílu objednávejte ORIGINÁLNÍ náhradní díly od autorizovaného Dodavatele nebo Prodejce. Chcete-li zajistit správný a bezpečný provoz stroje, měli by plánovanou údržbu (podrobně popsanou v související kapitole tohoto návodu) provádět autorizovaní pracovníci nebo autorizované Servisní Středisko. Stroj musí být správně zlikvidován, protože obsahuje nebezpečné jedovaté materiály (baterie, olej, plasty atd.), které podléhají normám, jež vyžadují jejich likvidaci ve specializovaných střediscích (viz kapitola Likvidace). Jestliže se stroj používá v souladu s instrukcemi, vznikající vibrace nevyvolávají nebezpečné situace. Úroveň vibrací stroje je nižší než 2,5 m/s 2 (EN /A1-98). Nenaklánějte stroj vodorovně ve sklonu přesahujícím 30, aby nedošlo k úniku silně žíravé kyseliny z baterií. Pokud je nutné z důvodu údržby stroj naklonit, vyjměte baterie. VYBALENÍ Po doručení zkontrolujte, zda během přepravy nedošlo k poškození obalu a stroje. Jestliže došlo k viditelnému poškození, uschovejte si obaly a předložte je ke kontrole přepravní službě, která je doručila. Okamžitě se obra»te na Dopravce a sepište reklamační záznam. Zkontrolujte laskavě, zda byly se strojem dodány následující položky: Technická dokumentace: NÁVOD K OBSLUZE A ÚDRŽBĚ Seznam Náhradních dílů Č. 1 hlavní pojistka. (F0) 150A Konektor baterie POPIS STROJE POUŽITÍ ZAMETACÍHO Zametací stroj se používá k zametání prachu nebo drobných nečistot z hladkých a pevných podlah ve veřejném nebo průmyslovém prostředí za dodržování bezpečných podmínek provozu a při ovládání kvalifikovaným pracovníkem Obsluhy. KONVENCE Značky v tomto návodu pro polohu dopředu, dozadu, vpředu, vzadu, vlevo nebo vpravo se vztahují na polohu pracovníka Obsluhy, který sedí na sedadle řidiče (27, obr. B). POPIS Ovládací panel (Viz obr. B) 1. Spínač zvedání/spouštění zásobníku 2. Přepínač klaksonu 3. Vypínač pracovního světla (volitelně) 4. Pozice volitelného tlačítka (otočné světlo) 5. Displej 6. Tlačítko pro výběr na displeji pro následující operace, v tomto pořadí: - Počet provozních hodin - Poslední číslice počtu hodin - (tečka) - minuty - Napětí baterie (V) 7. Výstražné světlo vybití baterie (červené) 8. Výstražné světlo poloviční kapacity baterie (žluté) 9. Výstražné světlo nabití baterie (zelené) 10. Volant 11. Prvky k nastavení sklonu volantu 12. Tlačítko nouzového zastavení 13. Pozice pro přídavné tlačítko 14. Přepínač vibrátoru filtru 15. Spínač zvedání/spouštění zásobníku 16. Spínač převracení zásobníku 17. Páčka pro zapnutí/vypnutí vysavače 18. Zámek zapalování 19. Ovládací páka blokování parkovací brzdy (v kombinaci s pedálem, pozice 26) 20. Motor pohonu 21. Páka zvednutí/spuštění pravého kartáče 4 FLOORTEC R 580 B (1) E

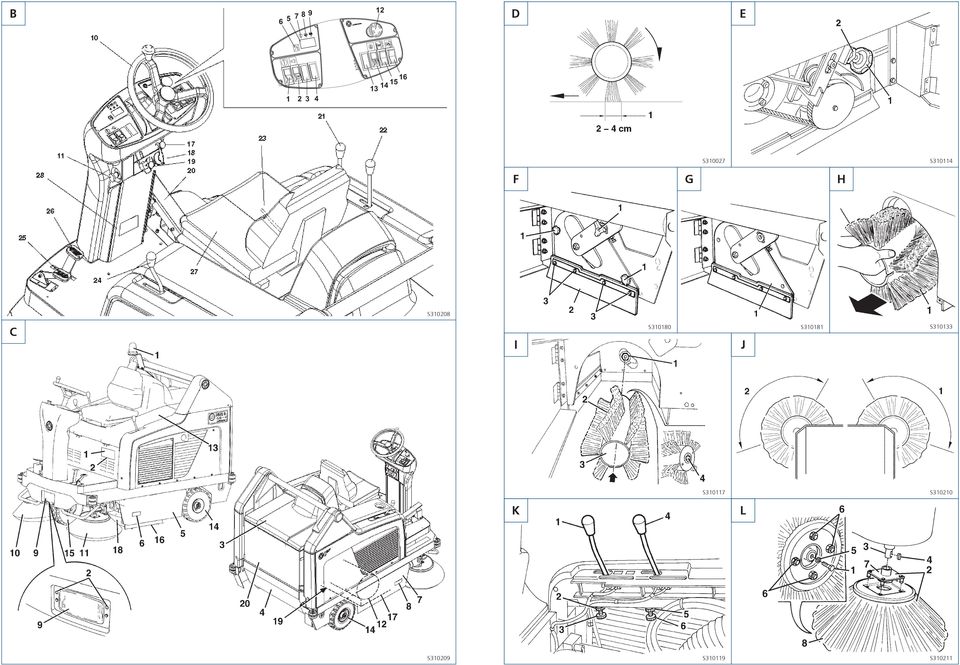

7 PŘÍRUČKA UŽIVATELE ČESKY 22. Páka zvednutí/spuštění levého kartáče (volitelně) 23. Páčka pro nastavení pozice sedadla v podélném směru 24. Páčka zvednutí/spuštění hlavního kartáče 25. Pedál pro zvednutí přední zástěry 26. Pedál provozní brzdy (parkovací brzda v kombinaci s pákou 19) 27. Sedadlo řidiče s bezpečnostním mikrospínačem 28. Výrobní číslo 29. Pedál záběru dopředu/zpět Vnější pohled (Viz obr. C) 1. Otočné světlo (při otočení klíče zapalování do polohy I je vždy zapnuto) 2. Pracovní světlo směrované pomocí stavěcích šroubů 3. Kryt prachového filtru 4. Zásobník 5. Levé dveře 6. Levý upevňovač s blokujícím šroubem 7. Pravá otevírací dvířka 8. Pravý upevňovač 9. Pracovní světlo (volitelně) 10. Kartáč napravo 11. Kartáč nalevo (volitelně) 12. Hlavní kartáč 13. Kapota části s baterií 14. Zadní poháněná pevná náprava 15. Přední kolo, řízené 16. Levá boční zástěra 17. Pravá boční zástěra 18. Přední zástěra 19. Zadní zástěra 20. Pouzdro prachového filtru Součásti pod kapotou (Viz Obr. V) 1. Kapota (poloha otevřená) 2. Baterie 3. Kryty baterie 4. Konektor baterie 5. Vypínač tepelného okruhu motoru hlavního kartáče 6. Vypínač tepelného okruhu motoru pravého kartáče 7. Vypínač motoru levého kartáče (volitelně) 8. Skříň s destičkovými pojistkami 9. Motor vysavače/hlavního kartáče 10. Větrák vakua 11. Motor pohonu 12. Rozvodná skříňka elektroinstalace 13. Elektronická deska pohonu 14. Nádrž hydraulického oleje systému zvedání zásobníku 15. Schéma montáže baterie 16. Stavěcí tyčka kapoty TECHNICKÉ PARAMETRY Obecné Pracovní šířka (s jedním bočním kartáčem) Pracovní šířka (se dvěma bočními kartáči) Délka stroje Šířka stroje (s jedním bočním kartáčem) Šířka stroje (se dvěma bočními kartáči) Maximální výška u volantu Minimální světlá výška (bez zástěr) Zásobník - maximální výška zvednutí Maximální hmotnost zvednutí zásobníku Minimální/maximální výška pro vyprázdnění Minimální poloměr otáčení Velikost hlavního kartáče Velikost bočního kartáče Hodnoty mm mm mm mm mm mm 60 mm mm 110 kg 270 mm/1 370 mm mm O 300 mm x 800 mm O 500 mm Maximální rychlost vpřed 7 Km/h Maximální rychlost vzad 3,5 Km/h Stoupavost 16% Kapacita zásobníku 130 litrů Zatížení přední nápravy za provozu Zatížení zadní nápravy za provozu Hmotnost stroje (se standardními bateriemi) Přední kolo, řízené Zadní kola, hnaná Hladina akustického tlaku (A L pa ) Elektrické motory Napětí elektrického systému Motor vysavače/hlavního kartáče Motor pohonu Jednotka snížení napětí bočního kartáče Motor vibrátoru filtru Baterie Standardní baterie Volitelné baterie Volitelné baterie (mokré nebo gelové, k dispozici u prodejců společnosti Nilfisk) Celkové napětí baterie Použitelná kapacita baterie Rozměr schránky pro baterie Maximální velikost části pro baterie 243 Kg 386 Kg 629 Kg 4,00-4 mm 4,00-4 mm 66,9 db(a) Hodnoty 24V 24V, 1 100W, 2,800 ot/min 24V, 750W, ot/min 24V, 90 W,85 ot./min. 24V, 90W, ot./min. Hodnoty Čtyři 6voltové baterie s kyselinovým elektrolytem, v sériovém zapojení Jedna 24voltová olověná baterie s kyselinovým elektrolytem Hodnoty 24V 330Ah 300 x 800 mm 360 x 800 x 380 mm Sání prachu a filtrování Hodnoty Papírový prachový filtr 5-10 µm 4,5 m 2 Vysavač části hlavního kartáče 7,6 mm H 2 O (1) E FLOORTEC R 580 B 5

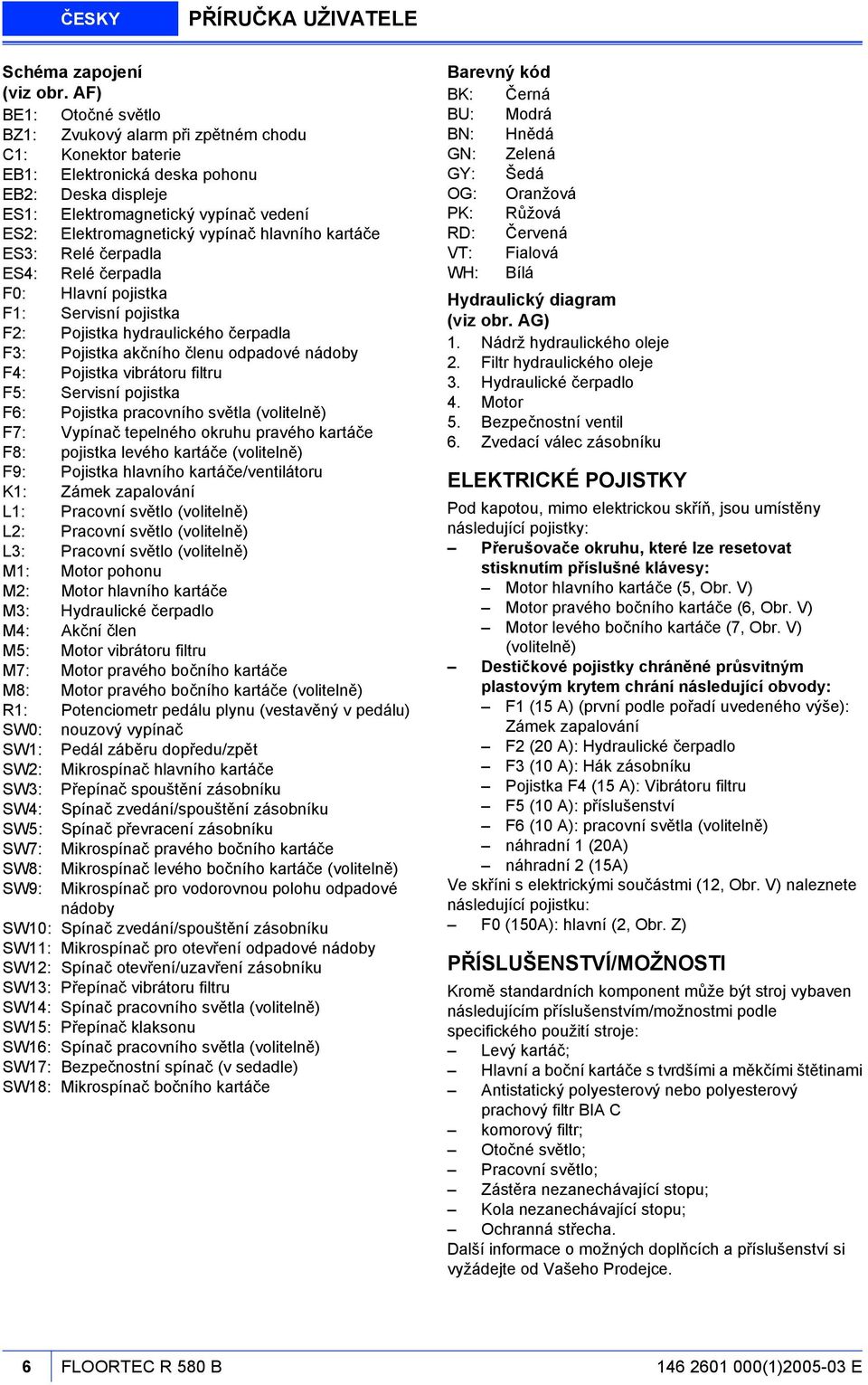

8 ČESKY PŘÍRUČKA UŽIVATELE Schéma zapojení (viz obr. AF) BE1: Otočné světlo BZ1: Zvukový alarm při zpětném chodu C1: Konektor baterie EB1: Elektronická deska pohonu EB2: Deska displeje ES1: Elektromagnetický vypínač vedení ES2: Elektromagnetický vypínač hlavního kartáče ES3: Relé čerpadla ES4: Relé čerpadla F0: Hlavní pojistka F1: Servisní pojistka F2: Pojistka hydraulického čerpadla F3: Pojistka akčního členu odpadové nádoby F4: Pojistka vibrátoru filtru F5: Servisní pojistka F6: Pojistka pracovního světla (volitelně) F7: Vypínač tepelného okruhu pravého kartáče F8: pojistka levého kartáče (volitelně) F9: Pojistka hlavního kartáče/ventilátoru K1: Zámek zapalování L1: Pracovní světlo (volitelně) L2: Pracovní světlo (volitelně) L3: Pracovní světlo (volitelně) M1: Motor pohonu M2: Motor hlavního kartáče M3: Hydraulické čerpadlo M4: Akční člen M5: Motor vibrátoru filtru M7: Motor pravého bočního kartáče M8: Motor pravého bočního kartáče (volitelně) R1: Potenciometr pedálu plynu (vestavěný v pedálu) SW0: nouzový vypínač SW1: Pedál záběru dopředu/zpět SW2: Mikrospínač hlavního kartáče SW3: Přepínač spouštění zásobníku SW4: Spínač zvedání/spouštění zásobníku SW5: Spínač převracení zásobníku SW7: Mikrospínač pravého bočního kartáče SW8: Mikrospínač levého bočního kartáče (volitelně) SW9: Mikrospínač pro vodorovnou polohu odpadové nádoby SW10: Spínač zvedání/spouštění zásobníku SW11: Mikrospínač pro otevření odpadové nádoby SW12: Spínač otevření/uzavření zásobníku SW13: Přepínač vibrátoru filtru SW14: Spínač pracovního světla (volitelně) SW15: Přepínač klaksonu SW16: Spínač pracovního světla (volitelně) SW17: Bezpečnostní spínač (v sedadle) SW18: Mikrospínač bočního kartáče Barevný kód BK: Černá BU: Modrá BN: Hnědá GN: Zelená GY: Šedá OG: Oranžová PK: Růžová : Červená VT: Fialová WH: Bílá Hydraulický diagram (viz obr. AG) 1. Nádrž hydraulického oleje 2. Filtr hydraulického oleje 3. Hydraulické čerpadlo 4. Motor 5. Bezpečnostní ventil 6. Zvedací válec zásobníku ELEKTRICKÉ POJISTKY Pod kapotou, mimo elektrickou skříň, jsou umístěny následující pojistky: Přerušovače okruhu, které lze resetovat stisknutím příslušné klávesy: Motor hlavního kartáče (5, Obr. V) Motor pravého bočního kartáče (6, Obr. V) Motor levého bočního kartáče (7, Obr. V) (volitelně) Destičkové pojistky chráněné průsvitným plastovým krytem chrání následující obvody: F1 (15 A) (první podle pořadí uvedeného výše): Zámek zapalování F2 (20 A): Hydraulické čerpadlo F3 (10 A): Hák zásobníku Pojistka F4 (15 A): Vibrátoru filtru F5 (10 A): příslušenství F6 (10 A): pracovní světla (volitelně) náhradní 1 (20A) náhradní 2 (15A) Ve skříni s elektrickými součástmi (12, Obr. V) naleznete následující pojistku: F0 (150A): hlavní (2, Obr. Z) PŘÍSLUŠENSTVÍ/MOŽNOSTI Kromě standardních komponent může být stroj vybaven následujícím příslušenstvím/možnostmi podle specifického použití stroje: Levý kartáč; Hlavní a boční kartáče s tvrdšími a měkčími štětinami Antistatický polyesterový nebo polyesterový prachový filtr BIA C komorový filtr; Otočné světlo; Pracovní světlo; Zástěra nezanechávající stopu; Kola nezanechávající stopu; Ochranná střecha. Další informace o možných doplňcích a příslušenství si vyžádejte od Vašeho Prodejce. 6 FLOORTEC R 580 B (1) E

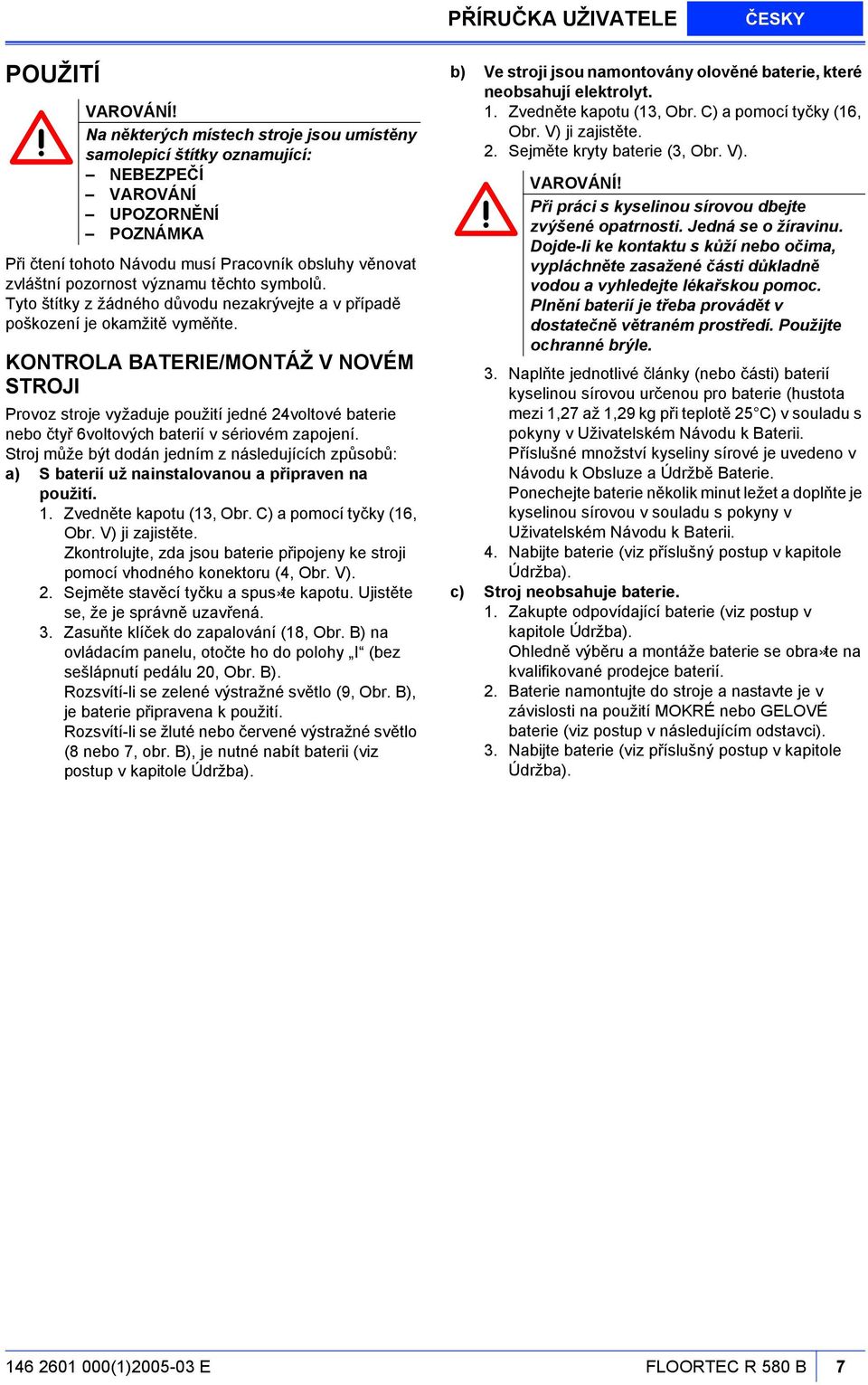

9 PŘÍRUČKA UŽIVATELE ČESKY POUŽITÍ Na některých místech stroje jsou umístěny samolepicí štítky oznamující: NEBEZPEČÍ VAROVÁNÍ UPOZORNĚNÍ Při čtení tohoto Návodu musí Pracovník obsluhy věnovat zvláštní pozornost významu těchto symbolů. Tyto štítky z žádného důvodu nezakrývejte a v případě poškození je okamžitě vyměňte. KONTROLA BATERIE/MONTÁŽ V NOVÉM STROJI Provoz stroje vyžaduje použití jedné 24voltové baterie nebo čtyř 6voltových baterií v sériovém zapojení. Stroj může být dodán jedním z následujících způsobů: a) S baterií už nainstalovanou a připraven na použití. 1. Zvedněte kapotu (13, Obr. C) a pomocí tyčky (16, Obr. V) ji zajistěte. Zkontrolujte, zda jsou baterie připojeny ke stroji pomocí vhodného konektoru (4, Obr. V). 2. Sejměte stavěcí tyčku a spus»te kapotu. Ujistěte se, že je správně uzavřená. 3. Zasuňte klíček do zapalování (18, Obr. B) na ovládacím panelu, otočte ho do polohy I (bez sešlápnutí pedálu 20, Obr. B). Rozsvítí-li se zelené výstražné světlo (9, Obr. B), je baterie připravena k použití. Rozsvítí-li se žluté nebo červené výstražné světlo (8 nebo 7, obr. B), je nutné nabít baterii (viz postup v kapitole Údržba). b) Ve stroji jsou namontovány olověné baterie, které neobsahují elektrolyt. 1. Zvedněte kapotu (13, Obr. C) a pomocí tyčky (16, Obr. V) ji zajistěte. 2. Sejměte kryty baterie (3, Obr. V). Při práci s kyselinou sírovou dbejte zvýšené opatrnosti. Jedná se o žíravinu. Dojde-li ke kontaktu s kůží nebo očima, vypláchněte zasažené části důkladně vodou a vyhledejte lékařskou pomoc. Plnění baterií je třeba provádět v dostatečně větraném prostředí. Použijte ochranné brýle. 3. Naplňte jednotlivé články (nebo části) baterií kyselinou sírovou určenou pro baterie (hustota mezi 1,27 až 1,29 kg při teplotě 25 C) v souladu s pokyny v Uživatelském Návodu k Baterii. Příslušné množství kyseliny sírové je uvedeno v Návodu k Obsluze a Údržbě Baterie. Ponechejte baterie několik minut ležet a doplňte je kyselinou sírovou v souladu s pokyny v Uživatelském Návodu k Baterii. 4. Nabijte baterie (viz příslušný postup v kapitole Údržba). c) Stroj neobsahuje baterie. 1. Zakupte odpovídající baterie (viz postup v kapitole Údržba). Ohledně výběru a montáže baterie se obra»te na kvalifikované prodejce baterií. 2. Baterie namontujte do stroje a nastavte je v závislosti na použití MOKRÉ nebo GELOVÉ baterie (viz postup v následujícím odstavci). 3. Nabijte baterie (viz příslušný postup v kapitole Údržba) (1) E FLOORTEC R 580 B 7

10 ČESKY PŘÍRUČKA UŽIVATELE MONTÁŽ BATERIE A NASTAVENÍ TYPU BATERIE (MOKRÁ NEBO GELOVÁ) Montáž baterie 1. Baterie namontujte do stroje v souladu se schématem (15, Obr. V). Podle rozměrů baterie zkontrolujte, zda lze baterie vložit do příslušného plastového zásobníku dodaného se strojem. Pokud jsou baterie větší než zásobník, použijte čtvercová vodítka dodané se strojem a zajistěte pomocí nich stabilitu baterie uvnitř části určené pro baterii. Neuzavřené olověné/kyselinové baterie je třeba vždy vložit do příslušného zásobníku, čímž zabráníte úniku kyseliny. Neuzavřené olověné/kyselinové baterie bez příslušného zásobníku nemontujte do stroje. Nastavení MOKRÉ nebo GELOVÉ baterie Tovární nastavení stroje je určeno pro olověné (MOKRÉ) baterie. Jestli nastavení odpovídá zvolené baterii, přejděte k dalšímu odstavci, jinak proveďte následující operace: V opačném případě proveďte následující akce: 2. V souladu se zvoleným typem baterie (olověná nebo gelová) nastavte následujícím způsobem elektronickou desku stroje a nabíječky baterií (pokud je ve stroji namontována): Otočte klíčem zapalování (18, Obr. B) do polohy 0. Zvedněte kapotu (13, Obr. C) a pomocí tyčky (16, Obr. V) ji zajistěte. Odpojte konektor baterie (4, Obr. V). Vyberte šrouby (1, obr. B) a opatrně taky kontrolní panel (2). Ke konektorům označeným textem WET (MOKRÉ) (2) olověných baterií namontujte propojovací vodič (1, Obr. AE) u gelových baterií namontujte vodič na konektory označené textem GEL (GELOVÉ) (3). Opatrně znovu namontujte ovládací panel (2, Obr. AD) a upevněte jej pomocí příslušných šroubů (1). Znovu připojte konektor baterie (4, Obr. V). Sejměte stavěcí tyč (16, Obr. V) a zavřete kapotu (13, Obr. C). SPUŠTĚNÍ A ZASTAVENÍ STROJE Spuštění stroje 1. Posaďte se na sedadlo řidiče (27, obr. B) a pomocí páčky (23) nastavte sedadlo do pohodlné polohy. 2. Pomocí knoflíku (11) odemkněte volant (10, Obr. B) a nastavte sklon podle požadavků. Po nastavení uvolněte knoflík (11) a jemně přesuňte volant tak, aby zapadl do vnitřní západky. 3. Sedněte si na sedadlo řidiče (27, Obr. B) a vložte klíč do zapalování (18, Obr. B). Otočte klíčem do polohy I, aniž byste sešlápli pedál (20). Potom počkejte (několik sekund), dokud se nezapne displej (5, Obr. B) a nezobrazí se na něm počet provozních hodin. Zkontrolujte, zda se rozsvítí zelené výstražné světlo (9, Obr. B). 4. Rozsvítí-li se červené nebo žluté výstražné světlo (7 nebo 8, Obr. B), točte klíčem zapalování do polohy 0 a klíč vyjměte. Nabijte baterie (viz postup v kapitole Údržba). Sedadlo (27, Obr. B) je vybaveno bezpečnostním čidlem, které povolí provoz stroje pouze v případě, že pracovník obsluhy sedí na sedadle řidiče. 5. Uvolněte parkovací brzdu stisknutím příslušného pedálu (26, Obr. B) a uvolněním páky (19). 6. Při zametání nastartujte stroj s rukama na volantu a zatlačte pedál (10, obr. P) podle potřeby. 6a. Směr jízkdy dopředu/dozadu zvolíte příslušným spínačem (29, obr. B) na kontrolním panelu. Rychlost pojezdu lze nastavit od nuly na maximum zvyšováním tlaku na pedál. 7. Sklopte hlavní kartáč pákou (24, obr. B), pak pákou (17, obr. B) zapněte sání. 8. Ke spuštění pravého bočního kartáče použijte páku (21, obr. B). 9. Ke spuštění levého bočního kartáče (je-li instalován) použijte páku (22, obr. B). Všechny kartáče (10, 11, 12, Obr. C) lze zvednout nebo spustit za pohybu stroje. Pokud jsou kartáče zvednuty, neotáčí se. Pokud je zvednutý hlavní kartáč, není v provozu systém vysavače. 10. Při zametání nastartujte stroj s rukama na volantu (10, Obr. B) a zatlačte pedál (20) podle potřeby. PŘED SPUŠTĚNÍM 1. Zkontrolujte, zda nejsou u stroje otevřená žádná dvířka/kryty a že se stroj nachází v normálním provozním stavu. 2. Jestliže stroj po převozu dosud nebyl v provozu, zkontrolujte, že byly odstraněny jednotlivé bloky a blokovací systém určený k zajištění stroje během dopravy. 8 FLOORTEC R 580 B (1) E

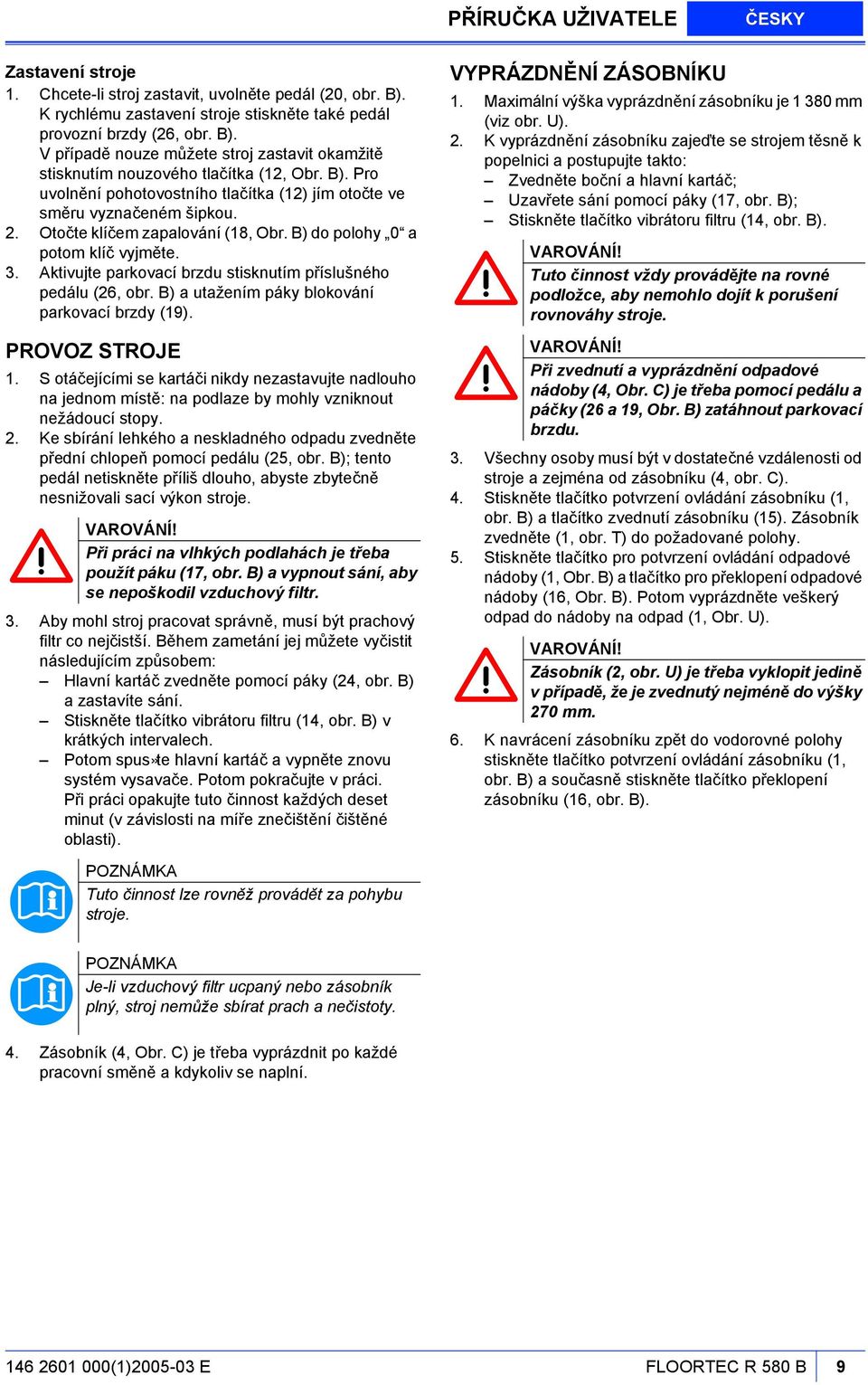

11 PŘÍRUČKA UŽIVATELE ČESKY Zastavení stroje 1. Chcete-li stroj zastavit, uvolněte pedál (20, obr. B). K rychlému zastavení stroje stiskněte také pedál provozní brzdy (26, obr. B). V případě nouze můžete stroj zastavit okamžitě stisknutím nouzového tlačítka (12, Obr. B). Pro uvolnění pohotovostního tlačítka (12) jím otočte ve směru vyznačeném šipkou. 2. Otočte klíčem zapalování (18, Obr. B) do polohy 0 a potom klíč vyjměte. 3. Aktivujte parkovací brzdu stisknutím příslušného pedálu (26, obr. B) a utažením páky blokování parkovací brzdy (19). PROVOZ STROJE 1. S otáčejícími se kartáči nikdy nezastavujte nadlouho na jednom místě: na podlaze by mohly vzniknout nežádoucí stopy. 2. Ke sbírání lehkého a neskladného odpadu zvedněte přední chlopeň pomocí pedálu (25, obr. B); tento pedál netiskněte příliš dlouho, abyste zbytečně nesnižovali sací výkon stroje. Při práci na vlhkých podlahách je třeba použít páku (17, obr. B) a vypnout sání, aby se nepoškodil vzduchový filtr. 3. Aby mohl stroj pracovat správně, musí být prachový filtr co nejčistší. Během zametání jej můžete vyčistit následujícím způsobem: Hlavní kartáč zvedněte pomocí páky (24, obr. B) a zastavíte sání. Stiskněte tlačítko vibrátoru filtru (14, obr. B) v krátkých intervalech. Potom spus»te hlavní kartáč a vypněte znovu systém vysavače. Potom pokračujte v práci. Při práci opakujte tuto činnost každých deset minut (v závislosti na míře znečištění čištěné oblasti). VYPRÁZDNĚNÍ ZÁSOBNÍKU 1. Maximální výška vyprázdnění zásobníku je mm (viz obr. U). 2. K vyprázdnění zásobníku zajeďte se strojem těsně k popelnici a postupujte takto: Zvedněte boční a hlavní kartáč; Uzavřete sání pomocí páky (17, obr. B); Stiskněte tlačítko vibrátoru filtru (14, obr. B). Tuto činnost vždy provádějte na rovné podložce, aby nemohlo dojít k porušení rovnováhy stroje. Při zvednutí a vyprázdnění odpadové nádoby (4, Obr. C) je třeba pomocí pedálu a páčky (26 a 19, Obr. B) zatáhnout parkovací brzdu. 3. Všechny osoby musí být v dostatečné vzdálenosti od stroje a zejména od zásobníku (4, obr. C). 4. Stiskněte tlačítko potvrzení ovládání zásobníku (1, obr. B) a tlačítko zvednutí zásobníku (15). Zásobník zvedněte (1, obr. T) do požadované polohy. 5. Stiskněte tlačítko pro potvrzení ovládání odpadové nádoby (1, Obr. B) a tlačítko pro překlopení odpadové nádoby (16, Obr. B). Potom vyprázdněte veškerý odpad do nádoby na odpad (1, Obr. U). Zásobník (2, obr. U) je třeba vyklopit jedině v případě, že je zvednutý nejméně do výšky 270 mm. 6. K navrácení zásobníku zpět do vodorovné polohy stiskněte tlačítko potvrzení ovládání zásobníku (1, obr. B) a současně stiskněte tlačítko překlopení zásobníku (16, obr. B). Tuto činnost lze rovněž provádět za pohybu stroje. Je-li vzduchový filtr ucpaný nebo zásobník plný, stroj nemůže sbírat prach a nečistoty. 4. Zásobník (4, Obr. C) je třeba vyprázdnit po každé pracovní směně a kdykoliv se naplní (1) E FLOORTEC R 580 B 9

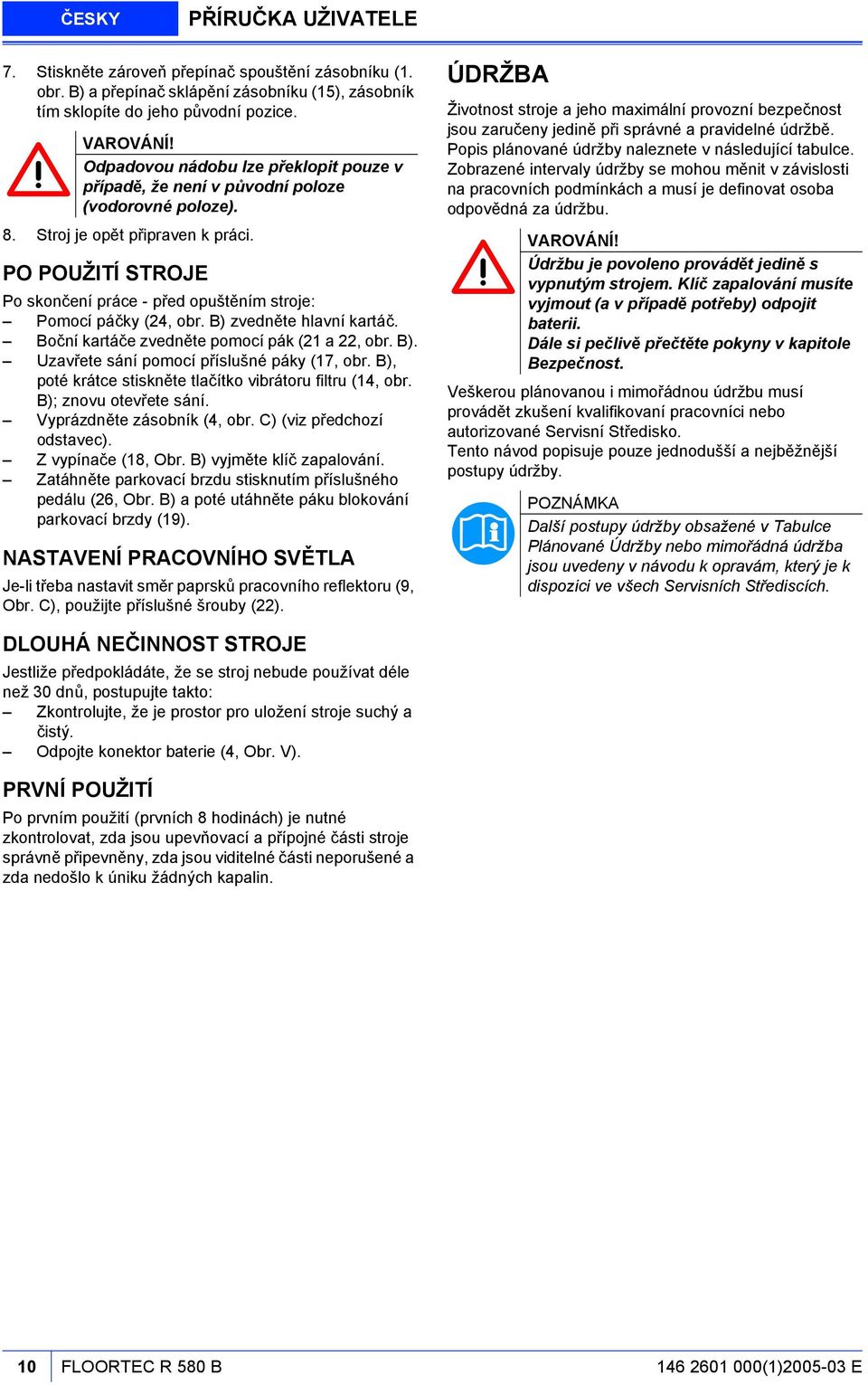

12 ČESKY PŘÍRUČKA UŽIVATELE 7. Stiskněte zároveň přepínač spouštění zásobníku (1. obr. B) a přepínač sklápění zásobníku (15), zásobník tím sklopíte do jeho původní pozice. Odpadovou nádobu lze překlopit pouze v případě, že není v původní poloze (vodorovné poloze). 8. Stroj je opět připraven k práci. PO POUŽITÍ STROJE Po skončení práce - před opuštěním stroje: Pomocí páčky (24, obr. B) zvedněte hlavní kartáč. Boční kartáče zvedněte pomocí pák (21 a 22, obr. B). Uzavřete sání pomocí příslušné páky (17, obr. B), poté krátce stiskněte tlačítko vibrátoru filtru (14, obr. B); znovu otevřete sání. Vyprázdněte zásobník (4, obr. C) (viz předchozí odstavec). Z vypínače (18, Obr. B) vyjměte klíč zapalování. Zatáhněte parkovací brzdu stisknutím příslušného pedálu (26, Obr. B) a poté utáhněte páku blokování parkovací brzdy (19). NASTAVENÍ PRACOVNÍHO SVĚTLA Je-li třeba nastavit směr paprsků pracovního reflektoru (9, Obr. C), použijte příslušné šrouby (22). ÚDRŽBA Životnost stroje a jeho maximální provozní bezpečnost jsou zaručeny jedině při správné a pravidelné údržbě. Popis plánované údržby naleznete v následující tabulce. Zobrazené intervaly údržby se mohou měnit v závislosti na pracovních podmínkách a musí je definovat osoba odpovědná za údržbu. Údržbu je povoleno provádět jedině s vypnutým strojem. Klíč zapalování musíte vyjmout (a v případě potřeby) odpojit baterii. Dále si pečlivě přečtěte pokyny v kapitole Bezpečnost. Veškerou plánovanou i mimořádnou údržbu musí provádět zkušení kvalifikovaní pracovníci nebo autorizované Servisní Středisko. Tento návod popisuje pouze jednodušší a nejběžnější postupy údržby. Další postupy údržby obsažené v Tabulce Plánované Údržby nebo mimořádná údržba jsou uvedeny v návodu k opravám, který je k dispozici ve všech Servisních Střediscích. DLOUHÁ NEČINNOST STROJE Jestliže předpokládáte, že se stroj nebude používat déle než 30 dnů, postupujte takto: Zkontrolujte, že je prostor pro uložení stroje suchý a čistý. Odpojte konektor baterie (4, Obr. V). PRVNÍ POUŽITÍ Po prvním použití (prvních 8 hodinách) je nutné zkontrolovat, zda jsou upevňovací a přípojné části stroje správně připevněny, zda jsou viditelné části neporušené a zda nedošlo k úniku žádných kapalin. 10 FLOORTEC R 580 B (1) E

13 PŘÍRUČKA UŽIVATELE ČESKY TABULKA PLÁNOVANÉ ÚDRŽBY Činnost údržby Při dodávce Každých 10 hodin Kontrola hladiny elektrolytu baterie (1) Nádrž hladiny hydraulického oleje systému zvedání zásobníku Vizuální kontrola a kontrola napětí řemenu mezi motorem a hlavním kartáčem Kontrola výšky a činnosti zástěr Kontrola výšky bočního a hlavního kartáče Čištění rámového prachového filtru a kontrola jeho stavu Čištění komorového prachového filtru a kontrola jeho stavu Každých 50 hodin Kontrola činnosti vibrátoru filtru (*) Každých 100 hodin Nastavení brzdy (*) Kontrola dotažení matic a šroubů (*) (2) Kontrola napětí převodového řetězu volantu a jeho vyčištění Čištění převodového řetězu (*) Kontrola stavu hadice vysavače (*) Výměna řemenu mezi kladkou a hlavním kartáčem Výměna řemenu mezi kladkou motoru a hlavního kartáče Každých 200 hodin Kontrola stavu těsnění zásobníku (*) Kontrola nastavení mikrospínače polohy zvednutého zásobníku Kontrola nastavení mikrospínače ovládání vodorovné polohy zásobníku Kontrola a výměna karbonového kartáče motoru Každých 400 hodin Výměna hydraulického oleje (*) (3) (*): Příslušný postup naleznete v Návodu k Opravám. (1): nebo před každým startem (2): a po prvních 8 hodinách práce. (3): Výměna hydraulického oleje poprvé po 500 hodinách, poté vždy po hodinách provozu nebo každoročně. (1) (*) (*) (*) (*) (*) (*) (*) (1) E FLOORTEC R 580 B 11

14 ČESKY PŘÍRUČKA UŽIVATELE KONTROLA A NASTAVENÍ VÝŠKY HLAVNÍHO KARTÁČE K dispozici jsou kartáče s různou tvrdostí. Tento postup se vztahuje ke všem typům kartáčů. 1. Zkontrolujte výšku bočních kartáčů od země. Při kontrole postupujte takto: Strojem přejeďte na rovný podklad; Stroj zastavte a nechte několik sekund otáčet hlavní kartáč; Hlavní kartáč zastavte a zvedněte, poté strojem popojeďte; Zkontrolujte, zda je stopa po hlavním kartáči (1, Obr. D) po celé délce široká 2 až 4 cm. Jestliže stopa (1) neodpovídá požadavkům, je třeba nastavit výšku kartáče. Postupujte podle popisu v následujících krocích. 2. Chcete-li stroj zastavit, otočte klíčem zapalování (18, Obr. B) do polohy 0. Než otevřete levé dvdře (5, obr. C), vypněte motor, aby nedošlo k rotaci řemenů a kladek. 3. Vyjměte šroub a uvolněte utahovač (6, obr. C). 4. Otevřete levá dvířka (5, Obr. C). 5. Povolte pojistnou matku (2, Obr. E). 6. Otočte knoflíkem (1, Obr. E) a postupujte následujícím způsobem: Ke snížení tlaku kartáče na podložku je třeba ruční kolečko zašroubovat; Ke zvýšení tlaku kartáče na podložku je třeba ruční kolečko vyšroubovat. Maximálního tlaku kartáče na podložku dosáhnete úplným vyšroubováním ručního kolečka. 7. Zašroubujte pojistnou matici (2, obr. E). 8. Zopakujte krok 1 a znovu zkontrolujte správné nastavení výšky hlavního kartáče od podložky. 9. Pokud jsou kartáče příliš opotřebované a nelze je nastavit, vyměňte je podle postupu v následujícím odstavci. 10. Zajistěte západku (6, obr. C) a uzavřete levá dvířka (5). Pokud nelze stopu (1, Obr. D) správně nastavit, protože se tlak kartáče na obou stranách liší, naleznete příslušný postup nastavení v Příručce k Opravám. VÝMĚNA HLAVNÍHO KARTÁČE K dispozici jsou kartáče s různou tvrdostí. Tento postup se vztahuje ke všem typům kartáčů. Při výměně hlavního kartáče se doporučuje používat ochranné rukavice, protože mezi štětinami kartáče mohou být nečistoty s ostrými hranami. 1. Odjeďte se strojem na rovnou podlahu a pomocí příslušného pedálu a páčky (26 a 19, obr. B) zatáhněte parkovací brzdu. 2. Otočte klíčem zapalování (18, Obr. B) do polohy Otevřete kapotu (1, Obr. V) a odpojte konektor baterie (4, Obr. V). 4. Uvolněte západku (8, obr. C) a otevřete pravá dvířka (7). 5. Vyšroubujte a vyjměte knoflíky (1, Obr. F). 6. Sejměte kryt prostoru kartáče (1, Obr. G). 7. Vyjměte kartáč (1, Obr. H). 8. Zkontrolujte, zda na hnacím náboji (1, obr. I) nejsou navinuté nečistoty nebo cizí materiály (nitky, látky atd.). 9. Nový kartáč musí být instalován s řadami štětin podle obrázku (2, Obr. I). 10. Instalujte nový kartáč (3, obr. I) do stroje a zkontrolujte, zda jeho otvor (4) správně dosedá na příslušný hnací náboj (1). 11. Znovu nasaďte kryt prostoru kartáče (1, obr. G) a zašroubujte knoflíky (1, obr. F). 12. Zajistěte západku (8, obr. C) a uzavřete pravá dvířka (7). 13. Podle popisu v předchozím odstavci zkontrolujte a nastavte správnou výšku hlavního kartáče. 12 FLOORTEC R 580 B (1) E

15 PŘÍRUČKA UŽIVATELE ČESKY KONTROLA A NASTAVENÍ VÝŠKY BOČNÍHO KARTÁČE K dispozici jsou kartáče s různou tvrdostí. Tento postup se vztahuje ke všem typům kartáčů. 1. Zkontrolujte výšku bočních kartáčů od země. Při kontrole postupujte takto: Strojem přejeďte na rovný podklad; Stroj zastavte, spus»te boční kartáče a nechte je několik sekund otáčet. Zastavte a zvedněte boční kartáče a potom popojeďte strojem. Zkontrolujte, zda stopa bočních kartáčů délkou a orientací souhlasí s obrázkem (1 a 2, Obr. J). Jestliže stopy neodpovídají požadavkům, je třeba nastavit výšku kartáče. Postupujte podle popisu v následujícím kroku. 2. Pomocí příslušného pedálu a páčky (26 a 19, Obr. B) zatáhněte parkovací brzdu. 3. Otočte klíčem zapalování (18, Obr. B) do polohy Zvedněte kapotu (13, Obr. C) a pomocí tyčky (16, Obr. V) ji zajistěte. 5. U pravého bočního kartáče aktivujte hnací kolo páčkou (1, Obr. K): Povolte kruhovou matici (2) a nastavujte rejstřík (3), dokud nedosáhnete správné stopy kartáče (1, Obr. J). Potom ho pomocí kruhové matice upevněte na páce (2, obr. K). U levého bočního kartáče aktivujte hnací kolo páčkou (4, Obr. K): povolte kruhovou matici (5, obr. J) a nastavujte stavěcí šroub (6), dokud nedosáhnete správné stopy kartáče (2). Potom ho pomocí kruhové matice upevněte na páce (5, obr. K). 6. Znovu zopakujte krok 1 a zkontrolujte správné nastavení výšky bočního kartáče od podložky. 7. Pokud jsou kartáče příliš opotřebované a nelze je nastavit, vyměňte je podle postupu v následujícím odstavci. VÝMĚNA BOČNÍHO KARTÁČE K dispozici jsou kartáče s různou tvrdostí. Tento postup se vztahuje ke všem typům kartáčů. Při výměně bočního kartáče se doporučuje používat ochranné rukavice, protože mezi štětinami kartáče mohou být nečistoty s ostrými hranami. 1. Odjeďte se strojem na rovnou podlahu a pomocí příslušného pedálu a páčky (26 a 19, obr. B) zatáhněte parkovací brzdu. 2. Otočte klíčem zapalování (18, Obr. B) do polohy Pákou (21 nebo 22, obr. B) zvedněte kartáč na příslušné straně. 4. Vyšroubujte 4 matice (1, obr. L) uvnitř bočního kartáče, poté kartáč a náboj (2) sejměte z hřídele (3) a vyjměte je ze stroje. Vyjměte pero (4) a podložku (5). 5. Na pracovním stole vyšroubujte čtyři šrouby (6) a sejměte kartáč (8) z náboje (7). 6. Na náboj (7) namontujte nový kartáč (8) a dotáhněte šrouby (6). 7. Po vložení pera (4) do drážky namontujte do stroje znovu nový kartáč a náboj (2). Podložku (5) umístěte do správné polohy a dotáhněte šroub (1). 8. Podle popisu v předchozím odstavci zkontrolujte a nastavte správnou výšku bočního kartáče. Je-li to nutné, upravte též náklon bočních kartáčů (viz příslušný postup v Návodu pro obsluhu): (1) E FLOORTEC R 580 B 13

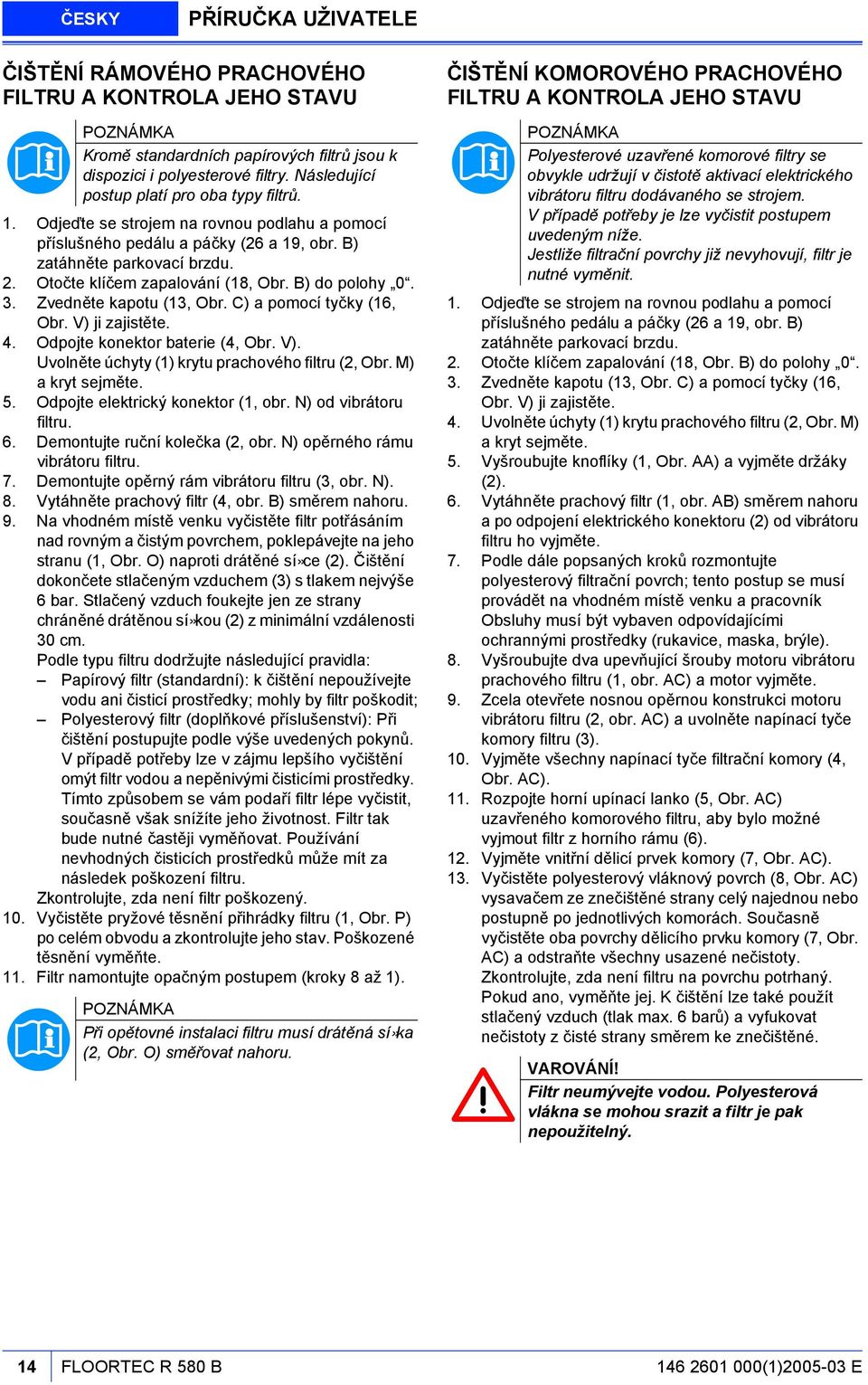

16 ČESKY PŘÍRUČKA UŽIVATELE ČIŠTĚNÍ RÁMOVÉHO PRACHOVÉHO FILTRU A KONTROLA JEHO STAVU Kromě standardních papírových filtrů jsou k dispozici i polyesterové filtry. Následující postup platí pro oba typy filtrů. 1. Odjeďte se strojem na rovnou podlahu a pomocí příslušného pedálu a páčky (26 a 19, obr. B) zatáhněte parkovací brzdu. 2. Otočte klíčem zapalování (18, Obr. B) do polohy Zvedněte kapotu (13, Obr. C) a pomocí tyčky (16, Obr. V) ji zajistěte. 4. Odpojte konektor baterie (4, Obr. V). Uvolněte úchyty (1) krytu prachového filtru (2, Obr. M) a kryt sejměte. 5. Odpojte elektrický konektor (1, obr. N) od vibrátoru filtru. 6. Demontujte ruční kolečka (2, obr. N) opěrného rámu vibrátoru filtru. 7. Demontujte opěrný rám vibrátoru filtru (3, obr. N). 8. Vytáhněte prachový filtr (4, obr. B) směrem nahoru. 9. Na vhodném místě venku vyčistěte filtr potřásáním nad rovným a čistým povrchem, poklepávejte na jeho stranu (1, Obr. O) naproti drátěné sí»ce (2). Čištění dokončete stlačeným vzduchem (3) s tlakem nejvýše 6 bar. Stlačený vzduch foukejte jen ze strany chráněné drátěnou sí»kou (2) z minimální vzdálenosti 30 cm. Podle typu filtru dodržujte následující pravidla: Papírový filtr (standardní): k čištění nepoužívejte vodu ani čisticí prostředky; mohly by filtr poškodit; Polyesterový filtr (doplňkové příslušenství): Při čištění postupujte podle výše uvedených pokynů. V případě potřeby lze v zájmu lepšího vyčištění omýt filtr vodou a nepěnivými čisticími prostředky. Tímto způsobem se vám podaří filtr lépe vyčistit, současně však snížíte jeho životnost. Filtr tak bude nutné častěji vyměňovat. Používání nevhodných čisticích prostředků může mít za následek poškození filtru. Zkontrolujte, zda není filtr poškozený. 10. Vyčistěte pryžové těsnění přihrádky filtru (1, Obr. P) po celém obvodu a zkontrolujte jeho stav. Poškozené těsnění vyměňte. 11. Filtr namontujte opačným postupem (kroky 8 až 1). Při opětovné instalaci filtru musí drátěná sí»ka (2, Obr. O) směřovat nahoru. ČIŠTĚNÍ KOMOROVÉHO PRACHOVÉHO FILTRU A KONTROLA JEHO STAVU Polyesterové uzavřené komorové filtry se obvykle udržují v čistotě aktivací elektrického vibrátoru filtru dodávaného se strojem. V případě potřeby je lze vyčistit postupem uvedeným níže. Jestliže filtrační povrchy již nevyhovují, filtr je nutné vyměnit. 1. Odjeďte se strojem na rovnou podlahu a pomocí příslušného pedálu a páčky (26 a 19, obr. B) zatáhněte parkovací brzdu. 2. Otočte klíčem zapalování (18, Obr. B) do polohy Zvedněte kapotu (13, Obr. C) a pomocí tyčky (16, Obr. V) ji zajistěte. 4. Uvolněte úchyty (1) krytu prachového filtru (2, Obr. M) a kryt sejměte. 5. Vyšroubujte knoflíky (1, Obr. AA) a vyjměte držáky (2). 6. Vytáhněte prachový filtr (1, obr. AB) směrem nahoru a po odpojení elektrického konektoru (2) od vibrátoru filtru ho vyjměte. 7. Podle dále popsaných kroků rozmontujte polyesterový filtrační povrch; tento postup se musí provádět na vhodném místě venku a pracovník Obsluhy musí být vybaven odpovídajícími ochrannými prostředky (rukavice, maska, brýle). 8. Vyšroubujte dva upevňující šrouby motoru vibrátoru prachového filtru (1, obr. AC) a motor vyjměte. 9. Zcela otevřete nosnou opěrnou konstrukci motoru vibrátoru filtru (2, obr. AC) a uvolněte napínací tyče komory filtru (3). 10. Vyjměte všechny napínací tyče filtrační komory (4, Obr. AC). 11. Rozpojte horní upínací lanko (5, Obr. AC) uzavřeného komorového filtru, aby bylo možné vyjmout filtr z horního rámu (6). 12. Vyjměte vnitřní dělicí prvek komory (7, Obr. AC). 13. Vyčistěte polyesterový vláknový povrch (8, Obr. AC) vysavačem ze znečištěné strany celý najednou nebo postupně po jednotlivých komorách. Současně vyčistěte oba povrchy dělicího prvku komory (7, Obr. AC) a odstraňte všechny usazené nečistoty. Zkontrolujte, zda není filtru na povrchu potrhaný. Pokud ano, vyměňte jej. K čištění lze také použít stlačený vzduch (tlak max. 6 barů) a vyfukovat nečistoty z čisté strany směrem ke znečištěné. Filtr neumývejte vodou. Polyesterová vlákna se mohou srazit a filtr je pak nepoužitelný. 14 FLOORTEC R 580 B (1) E

17 PŘÍRUČKA UŽIVATELE ČESKY 14. Všechny součástky filtru znovu namontujte opačným postupem než při demontáži. 15. V případě potřeby vyčistěte pryžové těsnění přihrádky filtru (3, Obr. AB) po celém obvodu a zkontrolujte jeho stav. Poškozené těsnění vyměňte. 16. Všechny součástky znovu namontujte opačným postupem než při demontáži. KONTROLA VÝŠKY A ČINNOSTI ZÁSTĚREK Boční zástěry 1. Strojem přejeďte na rovný podklad vhodný ke kontrole nastavení výšky zástěr. 2. Pomocí příslušného pedálu a páčky (26 a 19, Obr. B) zatáhněte parkovací brzdu. 3. Otočte klíčem zapalování (18, Obr. B) do polohy Uvolněte západky (8 a 6, obr. C) a otevřete pravá i levá dvířka (7 a 5). 5. Zkontrolujte stav boční zástěry (2, Obr. F). Jsou-li chlopně naříznuté (1, obr. Q) v délce přesahující 20 mm nebo mají-li praskliny či trhliny (2) delší než 10 mm, vyměňte je (výměna chlopní viz návod k opravám). 6. Zkontrolujte, že je vzdálenost zástěry (2, Obr. F) od země v rozsahu 0 až 3 mm (Obr. R). Po uvolnění šroubů (3, Obr. F) můžete v případě potřeby nastavit polohu zástěry. Šrouby (3) poté dotáhněte. Přední a zadní zástěrka 7. Podle popisu v příslušném odstavci demontujte hlavní kartáč. 8. Zkontrolujte neporušenost přední (1, obr. W) a zadní chlopně (2). Jsou-li chlopně naříznuté (1, obr. Q) v délce přesahující 20 mm nebo mají-li praskliny či trhliny (2) delší než 10 mm, vyměňte je (výměna chlopní viz návod k opravám). 9. Zkontrolujte, zda se přední (1, obr. W) a zadní chlopeň (2) lehce dotýkají podlahy. Chlopně nesmí být zcela zvednuté od podlahy (obr. S). V případě potřeby povolte šrouby (3, obr. W) a upravte polohu chlopní. Šrouby (3) poté dotáhněte. 10. Zcela sešlápněte pedál pro zvednutí přední zástěry (25, Obr. B) a zkontrolujte, že se přední zástěra od země zvedla přibližně o 5 cm. Pedál uvolněte a zkontrolujte, zda se zástěra vrátila do výchozí polohy a neuvízla v mezipoloze. V případě potřeby nastavte lanko ke zdvihnutí chlopně (1, obr. X) pomocí stavěcího šroubu (2) na levé přední straně chlopně (výměna ovládacího lanka je popsána v příručce k opravám). 11. Montáž provádějte podle kroků pro demontáž, ale v opačném pořadí. KONTROLA ÚROVNĚ OLEJE SYSTÉMU ZVEDÁNÍ ZÁSOBNÍKU Při těchto činnostech musí být zásobník (4, obr. C) v původní poloze (viz vyobrazení). 1. Pomocí příslušného pedálu a páčky (26 a 19, Obr. B) zatáhněte parkovací brzdu. 2. Zvedněte kapotu (1, Obr. V) a pomocí příslušné podpůrné tyčky (16) ji zajistěte. 3. Zkontrolujte, zda se hladina hydraulického oleje v nádrži (14, obr. V) nachází mezi značkami MIN (minimální úroveň) a MAX (maximální úroveň) podle obrázku Y. 4. Je-li třeba, doplňte přes zátku (1, obr. Y) hydraulický olej o třídě viskozity 32 cst. 5. Uvolněte podpůrnou tyč (16, Obr. V) a zavřete kapotu (1) (1) E FLOORTEC R 580 B 15

18 ČESKY PŘÍRUČKA UŽIVATELE NABÍJENÍ BATERIÍ Při nabíjení baterie vzniká vysoce výbušný vodíkový plyn. Baterie nabíjejte v dobře větraném prostředí a z dosahu otevřeného ohně. Při nabíjení baterií nekuřte. Během nabíjení baterie ponechejte kapotu otevřenou. Při nabíjení baterie pracujte velmi opatrně, může dojít k úniku kapaliny baterie. Kapalina v baterii má leptavé účinky. Dojde-li ke kontaktu s kůží nebo očima, vypláchnete zasažené části důkladně vodou a vyhledejte lékařskou pomoc. 1. Odjeďte se strojem na rovnou podlahu a pomocí příslušného pedálu a páčky (26 a 19, obr. B) zatáhněte parkovací brzdu. 2. Otočte klíčem zapalování (18, Obr. B) do polohy Zvedněte kapotu (13, Obr. C) a pomocí tyčky (16, Obr. V) ji zajistěte. 4. Zkontrolujte v baterii hladinu elektrolytu. V případě potřeby jej doplňte prostřednictvím krytek (3, Obr. V). Během dalšího nabíjení ponechejte krytky (3) otevřené. V případě potřeby očistěte horní stranu baterií. 5. Podle Návodu k Baterii zkontrolujte, zda je nabíječka pro baterii vhodná. Napětí nabíječky baterií je 24 V. Použijte nabíječku baterie vhodnou pro typ baterie, která je namontována ve stroji. 6. Odpojte konektor baterie (4, Obr. V) a připojte jej k externí nabíječce baterií. 7. Připojte nabíječku baterií do elektřiny a nabijte baterie. 8. Po dokončení nabíjení odpojte nabíječku od hlavního přívodu elektrické energie a konektoru baterie (4, Obr. V). 9. Zkontrolujte správnou výšku hladiny elektrolytu v baterii a zavřete krytky (3, Obr. V). 10. Znovu připojte konektor baterie (4, Obr. V) ke stroji. 11. Sejměte stavěcí tyč (16, Obr. V) a zavřete kapotu (13, Obr. C). Stroj je nyní připraven k použití. BEZPEČNOSTNÍ FUNKCE Stroj je vybaven následujícími bezpečnostními funkcemi. PŘEPÍNAČ SPOUŠTĚNÍ ZÁSOBNÍKU Umožňuje provoz stroje pouze v případě, že pracovník obsluhy sedí na sedadle řidiče (27, Obr. B). TLAČÍTKO NOUZOVÉHO VYPÍNÁNÍ Tento vypínač je umístěn na dobře přístupném místě (viz 12, obr. B). Tento vypínač je třeba stisknout v případě nouze, čímž vypnete všechny funkce stroje. TLAČÍTKO POTVRZENÍ ZVEDNUTÍ/SPOUŠTĚNÍ A VYKLOPENÍ ZÁSOBNÍKU Nachází se na pozici (1, obr. B) a musí se stisknout a přidržet, aby se aktivovala tlačítka zvednutí, spuštění a převrácení zásobníku. POJISTNÝ VENTIL ZVEDACÍHO VÁLCE ZÁSOBNÍKU Tento ventil je umístěn na zvedacím válci zásobníku. Zastavuje zásobník v poloze, které dosáhl, v případě poškození potrubí, napájení nebo poruchy válce (tím se znemožní náhodné spuštění zásobníku). 16 FLOORTEC R 580 B (1) E

19 PŘÍRUČKA UŽIVATELE ČESKY ŘEŠENÍ PROBLÉMŮ PROBLÉM Po otočení klíče zapalování (18, Obr. B) do polohy I se displej nerozsvítí a stroj nezačne pracovat. Po sešlápnutí pedálu plynu se stroj nezačne pohybovat. Hlavní kartáč nepracuje. Boční kartáče nepracují. Stroj pracuje, jen když stojí, jinak zasvítí červené varovné světlo. Stroj nedostatečně sbírá nečistoty a prach Funkční nezávislost provozu poskytovaná baterií je nízká. Zásobník se nezvedá Zásobník se nezvedá Zásobník se nespouští Vibrátor filtru nepracuje. ŘEŠENÍ Zkontrolujte, že je konektor baterie (4, Obr. V) správně připojen ke stroji. Zkontrolujte pojistky F1 (1, Obr. Z) a F0 (2, Obr. Z). Otočte klíčem zapalování do polohy 0 a potom do polohy I. Během této činnosti nesešlapávejte pedál plynu. Zkontrolujte, že není vypnutý příslušný vypínač tepelného okruhu (5, Obr. V). V opačném případě jej znovu zapněte stisknutím příslušné klávesy. Zkontrolujte, že není vypnutý příslušný vypínač tepelného okruhu (6 nebo 7, Obr. V). V opačném případě jej znovu zapněte stisknutím příslušné klávesy. Nabijte baterie. Pokud problém přetrvává, baterie vyměňte. Zkontrolujte, zda není prachový filtr (4, Obr. N) ucpaný. Zkontrolujte, zda zásobník (4, obr. C) není plný. Zkontrolujte, zda nejsou zástěry (16, 17, 18, 19, Obr. C) poškozené nebo nesprávně nastavené. Zkontrolujte, zda kartáče (10, 11, 12, obr. C) jsou nastavené na správnou výšku. Namontujte baterii s větší kapacitou: 240 Ah Zkontrolujte stav pojistky (F2, Obr. Z). Zkontrolujte stav pojistky (F3, Obr. Z). Zkontrolujte, zda je zásobník zvednutý od podložky a zda je jeho světlá výška větší než 270 mm Před spuštěním zásobníku tlačítkem (15, obr. B) zkontrolujte pomocí tlačítka (16, obr. B), zda se zásobník vrátil do vodorovné polohy. Pomocí páčky (24, obr. B) zvedněte hlavní kartáč. Zkontrolujte stav pojistky (F4, Obr. Z). LIKVIDACE Stroj nechte zlikvidovat specializovanou firmou. Před likvidací stroje vždy vyjměte tyto součásti: Baterie Polyesterový prachový filtr Hlavní kartáč a boční kartáče Hydraulický olej Filtr hydraulického oleje Elektronickou desku Plastové komponenty a hadice Demontované díly a vypuštěné náplně musí být zlikvidovány v souladu s platnými Zákony a předpisy. Podrobnější informace si lze vyhledat v Příručce k Opravám, která je k dispozici ve všech Servisních Střediscích společnosti Nilfisk (1) E FLOORTEC R 580 B 17

20 ČESKY PŘÍRUČKA UŽIVATELE OSVĚDČENÍ O SHODĚ 18 FLOORTEC R 580 B (1) E

21 S AF SW0 F0 K1 0V 0V M2 BE1 M4 SW9 M5 0V CL1 0V ES1 ES2 24V BATTERIES F7 M7 F8 M8 SW10 L1 0V chiude apre SW11 SW12 F1 F6 SW13 SW15 SW14 0V EB2 SW2 SW7 SW8 SW3 SW4 SW5 C1 F2 F3 F4 F5 0V BZ1 SW17 EB1 M1 R1 SW1 F9 0V 0V ES3 ES4 M3 0V BN WH BU OG BN VT PK OG BK OG OG OG YE BK YE OGBK BK WHBK GYBK GY BN BNBK WH VT BU VTBK BK GYBK GY WH VT BU PK WHBK PK BU VT GY GYBK BN VT BK BU BK YEBK OG BK 0V OGBK OG SW18 VT A A A

22 AG BAR 200 BAR BAR 70 BAR 4 750cc / HYDRAULIC OIL 32 cst 1 2 S310132

23 M N V S S O P S S Q R S S S S S T U W X S S S S310128
