Podrobná specifikace kancelářského vybavení

Transkript

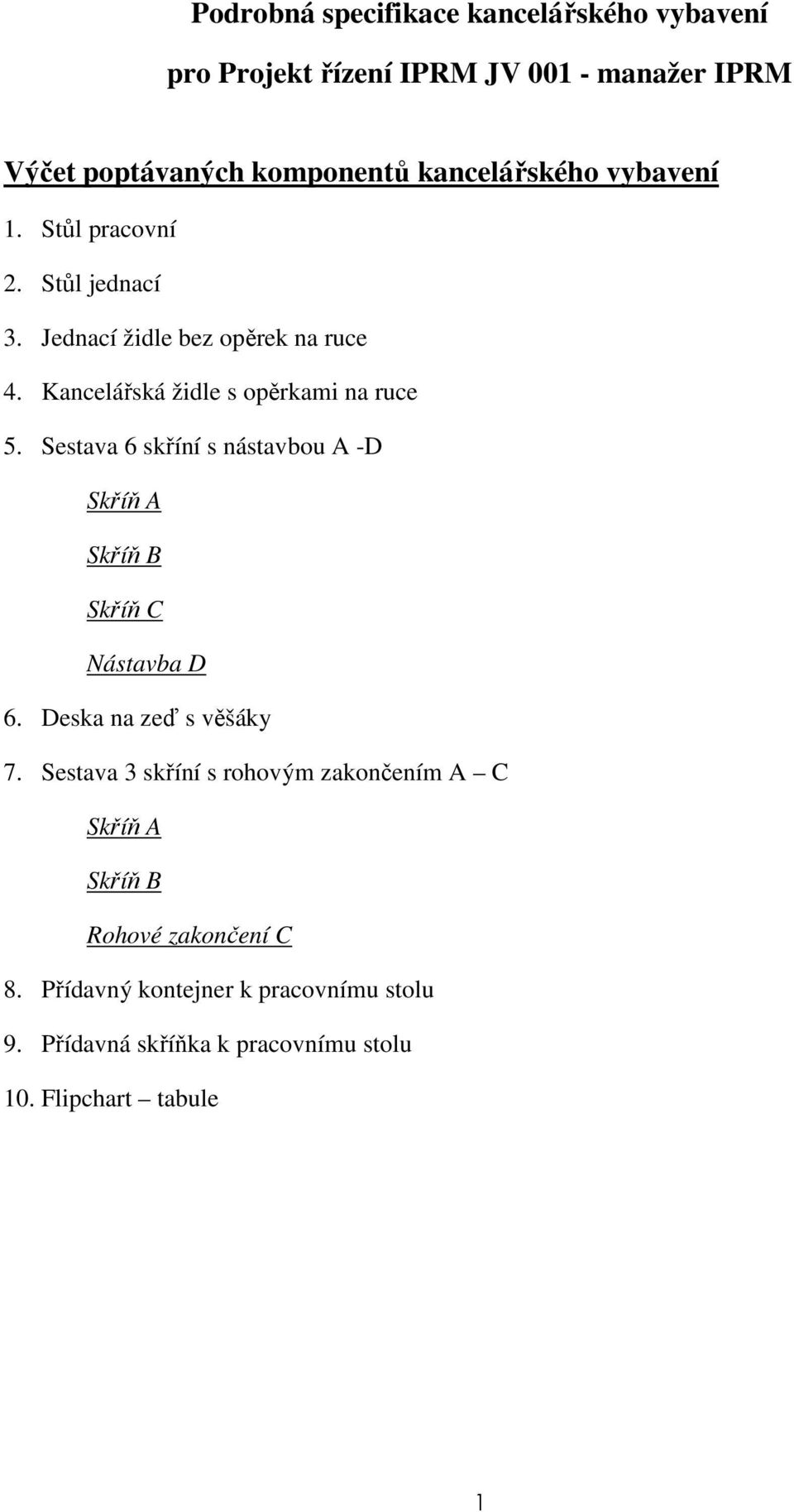

1 Podrobná specifikace kancelářského vybavení pro Projekt řízení IPRM JV manažer IPRM Výčet poptávaných komponentů kancelářského vybavení 1. Stůl pracovní 2. Stůl jednací 3. Jednací židle bez opěrek na ruce 4. Kancelářská židle s opěrkami na ruce 5. Sestava 6 skříní s nástavbou A -D Skříň A Skříň B Skříň C Nástavba D 6. Deska na zeď s věšáky 7. Sestava 3 skříní s rohovým zakončením A C Skříň A Skříň B Rohové zakončení C 8. Přídavný kontejner k pracovnímu stolu 9. Přídavná skříňka k pracovnímu stolu 10. Flipchart tabule 1

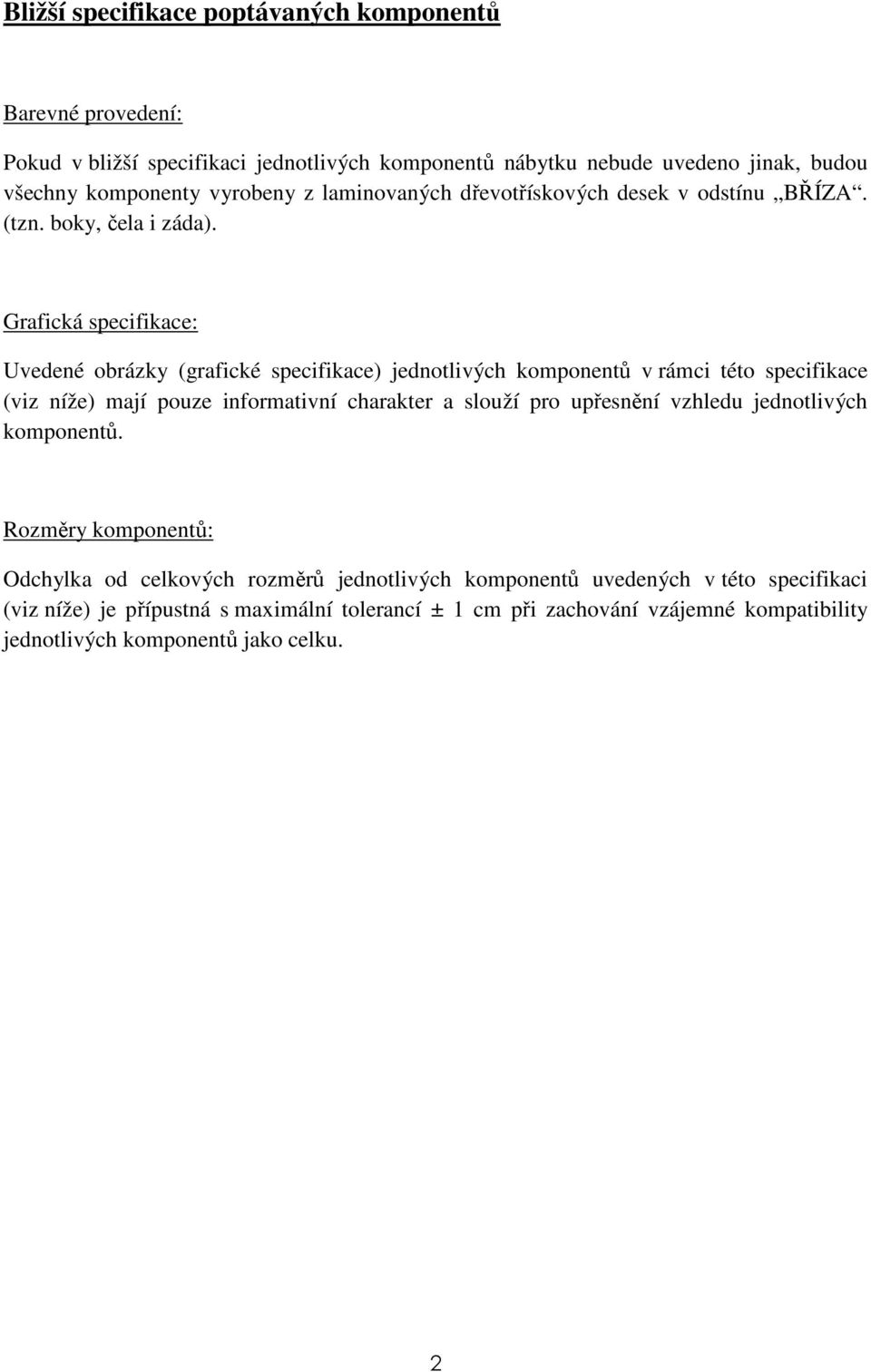

2 Bližší specifikace poptávaných komponentů Barevné provedení: Pokud v bližší specifikaci jednotlivých komponentů nábytku nebude uvedeno jinak, budou všechny komponenty vyrobeny z laminovaných dřevotřískových desek v odstínu BŘÍZA. (tzn. boky, čela i záda). Grafická specifikace: Uvedené obrázky (grafické specifikace) jednotlivých komponentů v rámci této specifikace (viz níže) mají pouze informativní charakter a slouží pro upřesnění vzhledu jednotlivých komponentů. Rozměry komponentů: Odchylka od celkových rozměrů jednotlivých komponentů uvedených v této specifikaci (viz níže) je přípustná s maximální tolerancí ± 1 cm při zachování vzájemné kompatibility jednotlivých komponentů jako celku. 2

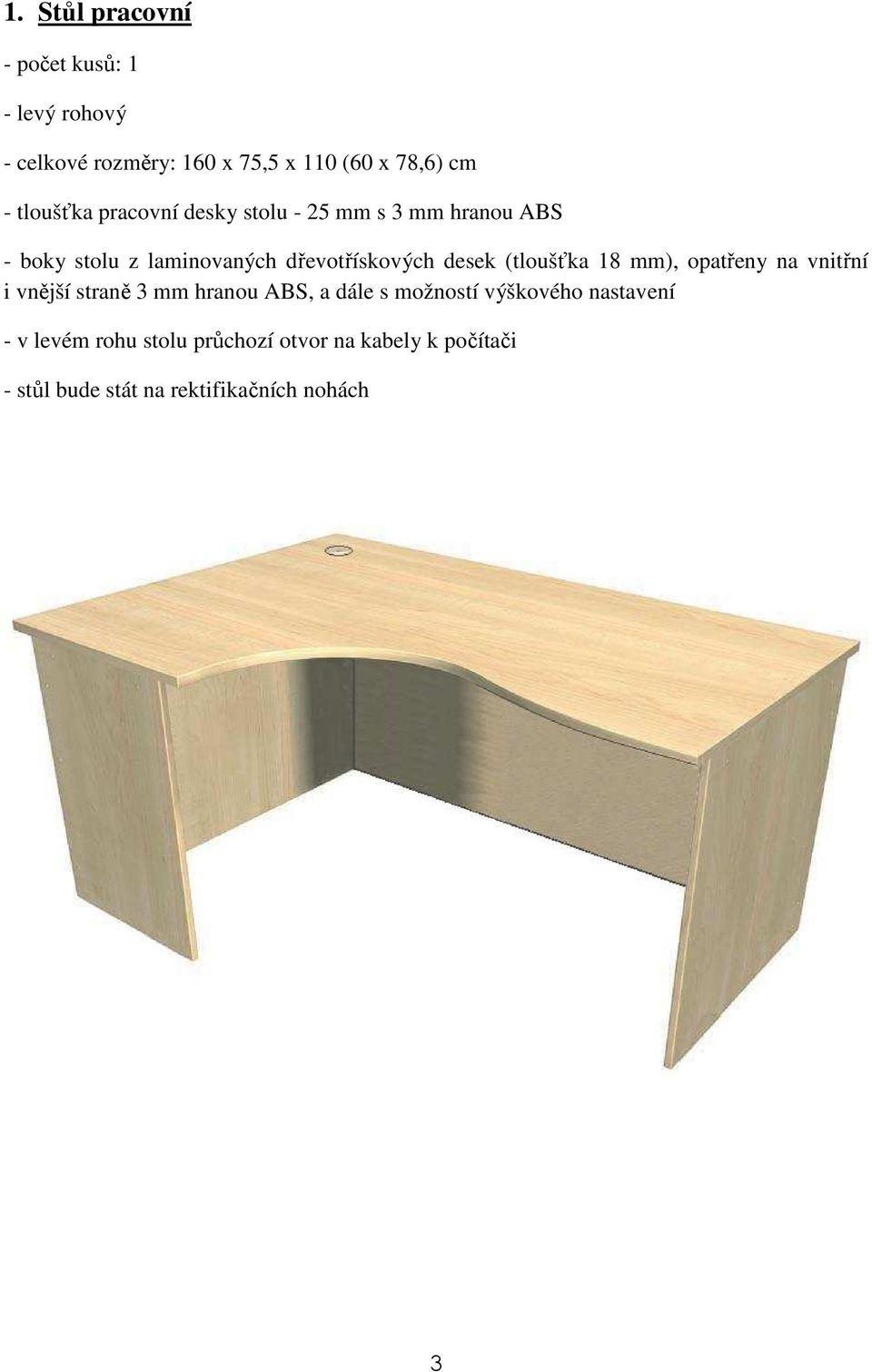

3 1. Stůl pracovní - levý rohový - celkové rozměry: 160 x 75,5 x 110 (60 x 78,6) cm - tloušťka pracovní desky stolu - 25 mm s 3 mm hranou ABS - boky stolu z laminovaných dřevotřískových desek (tloušťka 18 mm), opatřeny na vnitřní i vnější straně 3 mm hranou ABS, a dále s možností výškového nastavení - v levém rohu stolu průchozí otvor na kabely k počítači - stůl bude stát na rektifikačních nohách 3

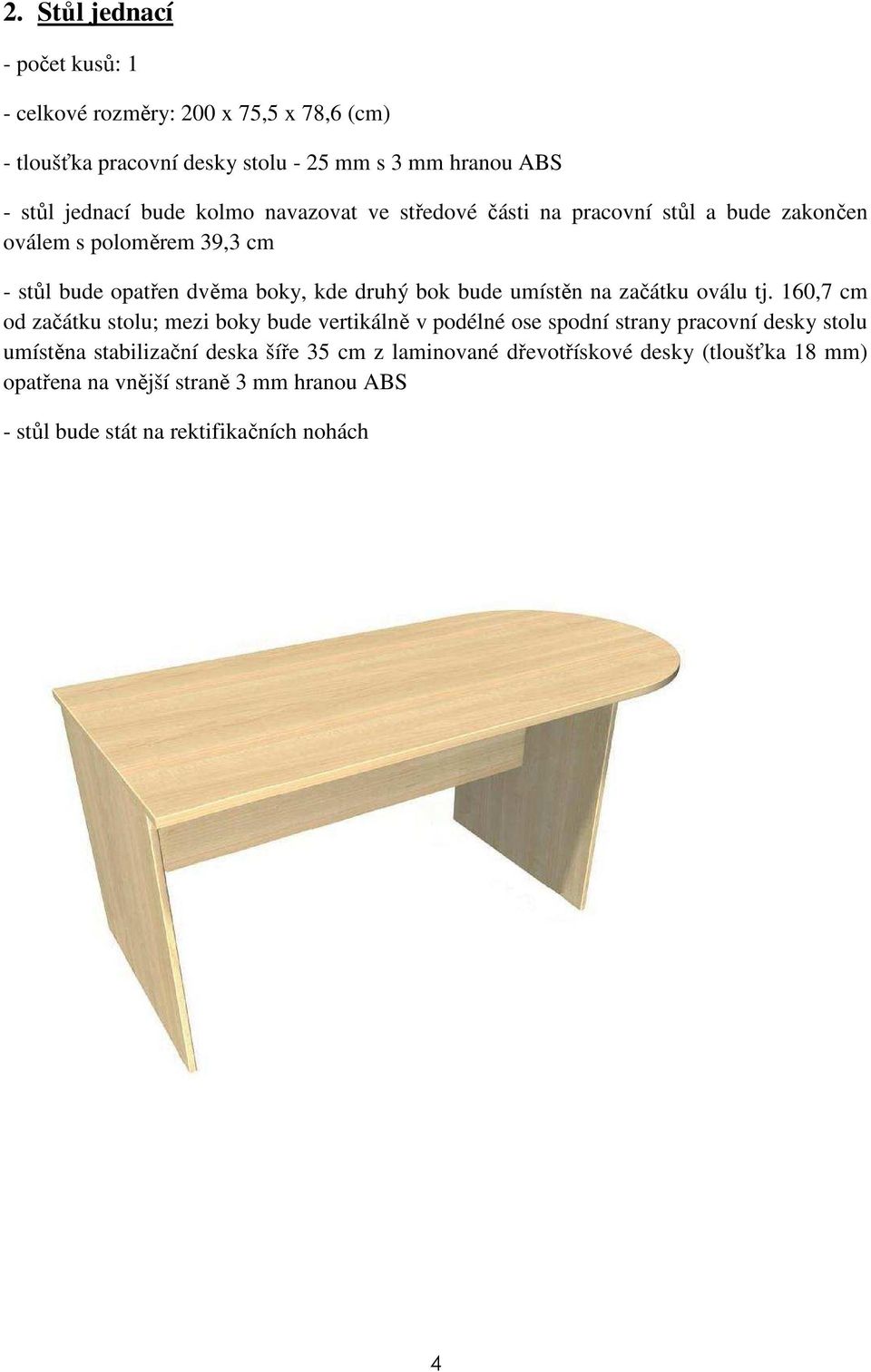

4 2. Stůl jednací - celkové rozměry: 200 x 75,5 x 78,6 (cm) - tloušťka pracovní desky stolu - 25 mm s 3 mm hranou ABS - stůl jednací bude kolmo navazovat ve středové části na pracovní stůl a bude zakončen oválem s poloměrem 39,3 cm - stůl bude opatřen dvěma boky, kde druhý bok bude umístěn na začátku oválu tj. 160,7 cm od začátku stolu; mezi boky bude vertikálně v podélné ose spodní strany pracovní desky stolu umístěna stabilizační deska šíře 35 cm z laminované dřevotřískové desky (tloušťka 18 mm) opatřena na vnější straně 3 mm hranou ABS - stůl bude stát na rektifikačních nohách 4

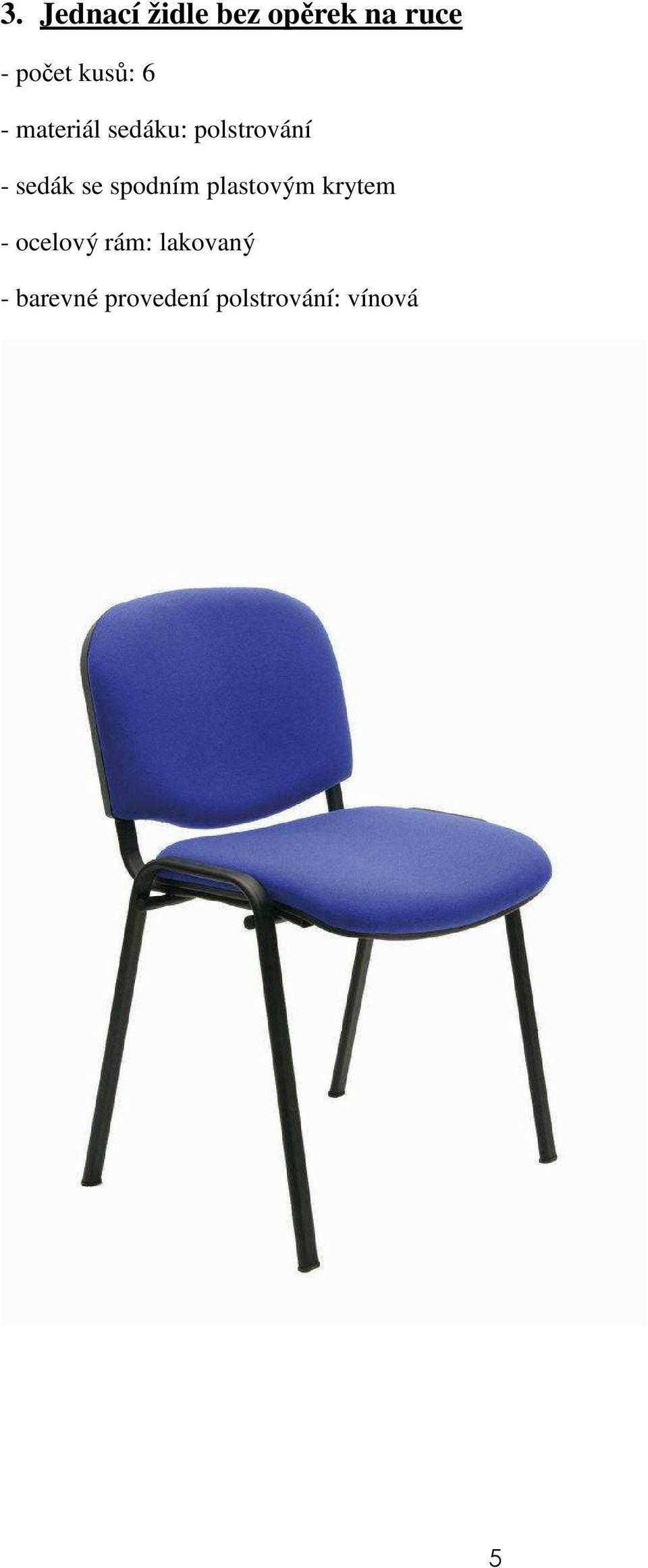

5 3. Jednací židle bez opěrek na ruce - počet kusů: 6 - materiál sedáku: polstrování - sedák se spodním plastovým krytem - ocelový rám: lakovaný - barevné provedení polstrování: vínová 5

6 4. Kancelářská židle s opěrkami na ruce - opěrák: vysoký včetně hlavové opěrky, ergonomicky tvarovaný s bederní opěrkou nastavitelnou hloubkově, výškově a úhlově k sedáku - sedák: výškově nastavitelný s možností nastavení síly protiváhy - houpací mechanismus s možností aretace - područky výškově nastavitelné - kolečka plastová - barevné provedení polstrování: černé 6

7 5. Sestava 6 skříní s nástavbou - korpusy u všech skříní i nástavců budou vyrobeny z laminovaných dřevotřískových desek o tloušťce 18 mm s tím, že záda skříně budou vyrobena z oboustranně laminovaných dřevotřískových desek o tloušťce 8 mm; všechny viditelné hrany budou olepeny 3 mm hranou ABS - na každou ze šesti skříní přijde jako nástavba další korpus menší skříně (viz parametry Nástavba D) - police skříní a nástavců budou vyrobeny z laminovaných dřevotřískových desek o tloušťce 18 mm a olepeny na přední straně 3 mm hranou ABS - pokud nebude uvedeno jinak, budou police uvnitř skříní polohovatelné v celé výšce po kroku 5 cm - dveře skříní: plné/ prosklené (viz Skříň A D) - úchytky: kovové chrom matný, s minimální roztečí vrtání 90 mm - skříně budou umístěny na rektifikačních nohách, popř. na minimálně 8 cm soklech (pozn. s přihlédnutím na váhu skříní) - zajištění skříní z bezpečnostního hlediska nutnost upevnění skříní vzájemně k sobě a jako celek pak též upevnění ke stěně - u všech neprosklených dvířek skříní A - D a nástavců bude součástí zámek 7

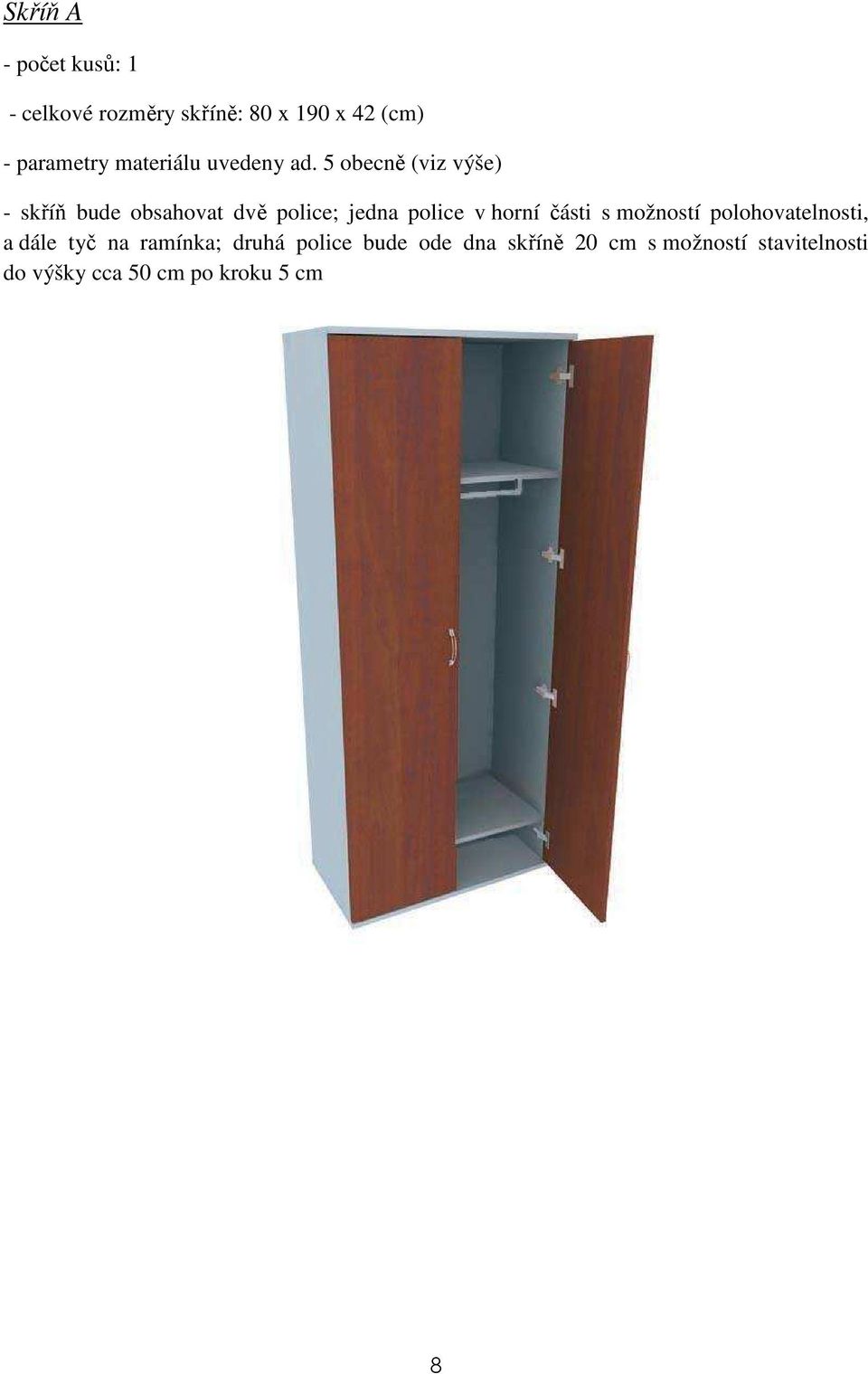

8 Skříň A - celkové rozměry skříně: 80 x 190 x 42 (cm) - parametry materiálu uvedeny ad. 5 obecně (viz výše) - skříň bude obsahovat dvě police; jedna police v horní části s možností polohovatelnosti, a dále tyč na ramínka; druhá police bude ode dna skříně 20 cm s možností stavitelnosti do výšky cca 50 cm po kroku 5 cm 8

9 Skříň B - počet kusů: 4 - celkové rozměry skříně: 80 x 190 x 42 (cm) - parametry materiálu uvedeny ad. 5 obecně (viz výše) - skříň bude obsahovat 5 samostatných úložných prostorů, z nichž spodní 3/5 budou zakryty plnými dvířky na zámek a zbylé horní 2/5 skleněnými dvířky - police polohovatelné v celé výšce skříně po kroku 5 cm 9

10 Skříň C - celkové rozměry skříně: 80 x 190 x 42 (cm) - parametry materiálu uvedeny ad. 5 obecně (viz výše) - skříň bude obsahovat 5 samostatných úložných prostorů, které budou zakryty po celé výšce plnými dvířky na zámek - police polohovatelné v celé výšce skříně po kroku 5 cm 10

11 Nástavba D - počet kusů: 6 - celkové rozměry skříně: 80 x 115 x 42 (cm) - parametry materiálu uvedeny ad. 5 obecně (viz výše) - skříň bude obsahovat 3 samostatné úložné prostory, které budou zakryty po celé výšce plnými dvířky na zámek - police polohovatelné v celé výšce skříně po kroku 5 cm 11

12 6. Deska na zeď s věšáky - rozměry: 80 x 190 x 1,8 (cm) - deska bude vyrobena z laminované dřevotřískové desky o tloušťce 18 mm a bude olepena 3 mm hranou ABS - na desce budou v horní levé části umístěny 3 věšáky na ošacení - na desce bude v horní pravé části umístěno zrcadlo o rozměrech 40 x 120 (cm) - deska bude přichycena spojovacím materiálem přímo na zeď 12

13 7. Sestava 3 skříní s rohovým zakončením - korpusy u všech skříní budou vyrobeny z laminovaných dřevotřískových desek o tloušťce 18 mm s tím, že záda skříní budou z oboustranně laminovaných dřevotřískových desek o tloušťce 8 mm; všechny viditelné hrany budou olepeny 3 mm hranou ABS - půda a dno všech skříní budou přesahovat o 2 cm boky skříní - police skříní budou vyrobeny z laminovaných dřevotřískových desek o tloušťce 18 mm a olepeny na přední straně 3 mm hranou ABS - police uvnitř skříní budou polohovatelné v celé výšce po kroku 5 cm - dveře skříní: plné/ prosklené (viz dále A B) - úchytky: kovové chrom matný, s minimální roztečí vrtání 90 mm - u plných dvířek skříní typu A bude součástí zámek - skříně budou umístěny na rektifikačních nohách 13

14 Skříň A - počet kusů: 2 - celkové rozměry: 80 x 115 x 42 (cm) - parametry materiálu uvedeny ad. 7 obecně (viz výše) - skříň bude rozdělena na dvě části - první horní částí bude otevřený policový prostor o velikosti 1/3 celé výšky skříně - druhá část skříně bude tvořena uzavřeným prostorem o velikosti 2/3 celkové výšky skříně s plnými dvířky na zámek s kovovými úchytkami; uprostřed bude 1 police s možností polohovatelnosti v celé výšce po 5 cm 14

15 Skříň B - celkové rozměry: 80 x 115 x 42 (cm) - parametry materiálu uvedeny ad. 7 obecně (viz výše) - skříň bude rozdělena na dvě části - první horní částí skříně bude otevřený policový prostor o velikosti 1/3 celé výšky skříně - druhou část skříně tvoří uzavřený prostor o velikosti 2/3 celkové výšky skříně s prosklenými dvířky s kovovými úchytkami; uprostřed bude 1 police s možností polohovatelnosti v celé výšce po 5 cm 15

16 Rohové zakončení C - celkové rozměry: 40 x 115 x 42 (cm) - parametry materiálu uvedeny ad. 7 obecně (viz výše) - rohové zakončení bude otevřené, rozdělené na 3 stejně vzdálené prostory s pevně uchycenými policemi v těle korpusu 16

17 8. Přídavný kontejner k pracovnímu stolu - celkové rozměry korpusu kontejneru: 40 x 75,5 x 60 (cm) - celkové rozměry vrchní desky kontejneru: 40 x 75,5 x 78,6 (cm) (tzn. rozměrově bude zajištěna návaznost vrchní desky kontejneru na desku pracovního stolu zprava) - korpus kontejneru a čela zásuvek budou vyrobeny z laminovaných dřevotřískových desek o tloušťce 18 mm - vrchní deska korpusu kontejneru bude vyrobena z laminované dřevotřískové desky o tloušťce 25 mm - všechny viditelné hrany včetně zásuvek budou olepeny hranou ABS - kontejner bude obsahovat 5 uzamykatelných zásuvek s plným výsunem - kontejner bude kopírovat výšku pracovního stolu - úchytky kovové chrom matný, s minimální roztečí vrtání 90 mm - zásuvky plastové s patrovým pořadačem v první přihrádce - kontejner bude stát na rektifikačních nohách 17

18 9. Přídavná skříňka k pracovnímu stolu - korpus skříňky celkové rozměry: 40 x 75,5 x 42 (cm) - vrchní deska skříňky celkové rozměry: 40 x 75,5 x 60 (cm) (tzn. rozměrově bude zajištěna návaznost vrchní desky skříňky na desku pracovního stolu zprava) - vrchní deska skřínky bude vyrobena z 25 mm silné laminované dřevotřískové desky opatřena 3 mm hranou ABS - skříňka bude otevřená obsahující jednu polici na pevno uchycenou ke korpusu - skříňka bude stát na rektifikačních nohách 18

19 10. Flipchart tabule - rozměry pracovní plochy: 150 x 100 (cm) - barevné provedení psací plochy: bílé - magnetická ová tabule na výškově stavitelné trojnožce s odkládací lištou na popisovače a výklopnými rameny pro zavěšení papírových bloků 19
