Kontrolní relé L1, L2, L3
|
|
- Danuše Bílková
- před 8 lety
- Počet zobrazení:
Transkript

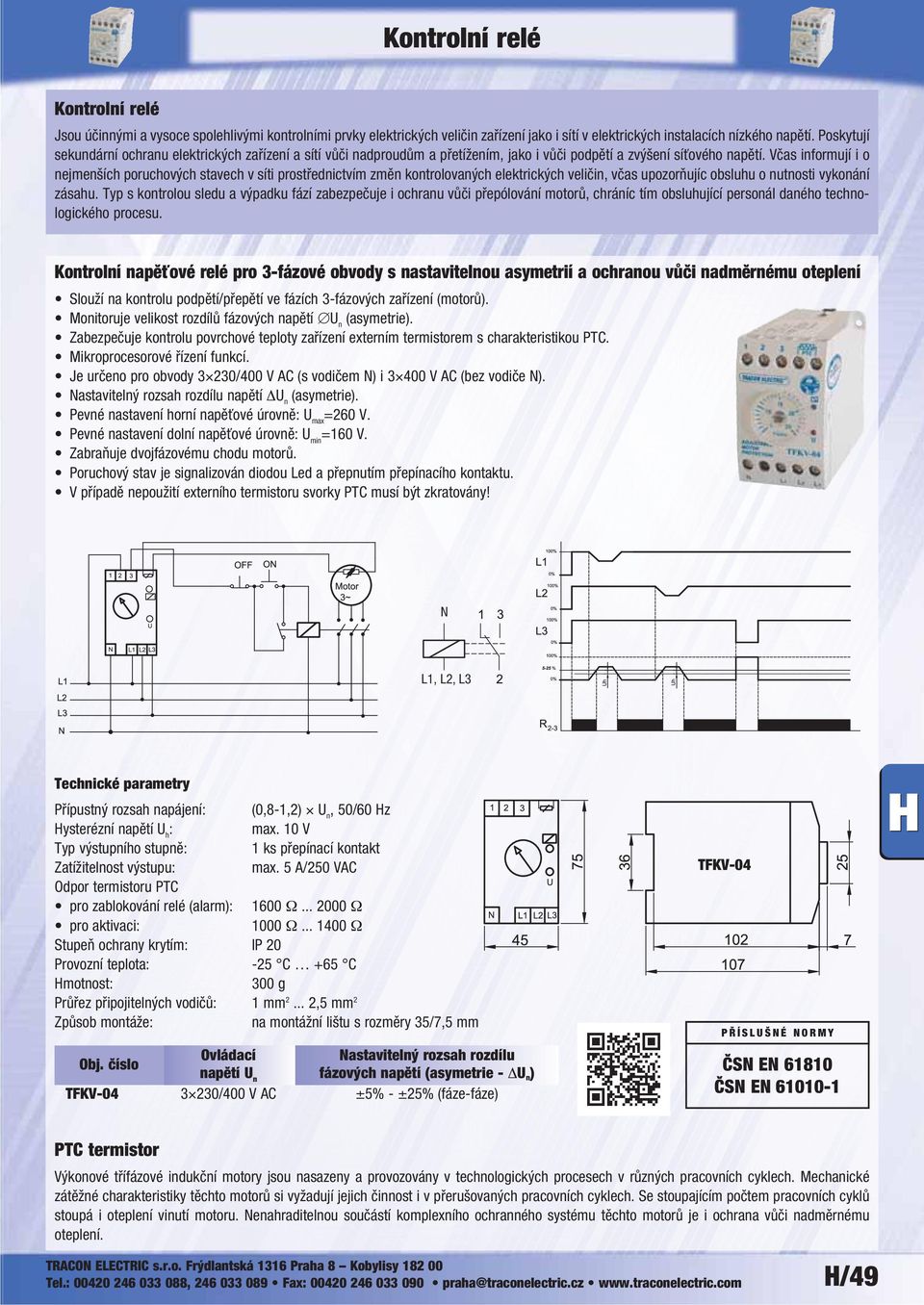

1 Kontrolní relé Jsou účinnými a vysoce spolehlivými kontrolními prvky elektrických veličin zařízení jako i sítí v elektrických instalacích nízkého napětí Poskytují sekundární ochranu elektrických zařízení a sítí vůči nadproudům a přetížením, jako i vůči podpětí a zvýšení síťového napětí Včas informují i o nejmenších poruchových stavech v síti prostřednictvím změn kontrolovaných elektrických veličin, včas upozorňujíc obsluhu o nutnosti vykonání zásahu Typ s kontrolou sledu a výpadku fází zabezpečuje i ochranu vůči přepólování motorů, chráníc tím obsluhující personál daného technologického procesu Kontrolní napěťové relé pro 3-fázové obvody s nastavitelnou asymetrií a ochranou vůči nadměrnému oteplení Slouží na kontrolu podpětí/přepětí ve fázích 3-fázových zařízení (motorů) Monitoruje velikost rozdílů fázových napětí U n (asymetrie) Zabezpečuje kontrolu povrchové teploty zařízení externím termistorem s charakteristikou PTC Mikroprocesorové řízení funkcí Je určeno pro obvody 3 230/400 V AC (s vodičem ) i V AC (bez vodiče ) astavitelný rozsah rozdílu napětí ΔU n (asymetrie) Pevné nastavení horní napěťové úrovně U max =260 V Pevné nastavení dolní napěťové úrovně U min =160 V Zabraňuje dvojfázovému chodu motorů Poruchový stav je signalizován diodou Led a přepnutím přepínacího kontaktu V případě nepoužití externího termistoru svorky PTC musí být zkratovány! Přípustný rozsah napájení (0,8-1,2) U n max 10 V max 5 A/250 VAC Odpor termistoru PTC pro zablokování relé (alarm) 1600 Ω 2000 Ω pro aktivaci 1000 Ω 1400 Ω Hmotnost 300 g Ovládací astavitelný rozsah rozdílu napětí U n fázových napětí (asymetrie - ΔU n ) TFKV /400 V AC ±5% - ±25% (fáze-fáze) TFKV-04 ČS E PTC termistor Výkonové třífázové indukční motory jsou nasazeny a provozovány v technologických procesech v různých pracovních cyklech Mechanické zátěžné charakteristiky těchto motorů si vyžadují jejich činnost i v přerušovaných pracovních cyklech Se stoupajícím počtem pracovních cyklů stoupá i oteplení vinutí motoru enahraditelnou součástí komplexního ochranného systému těchto motorů je i ochrana vůči nadměrnému oteplení H/49

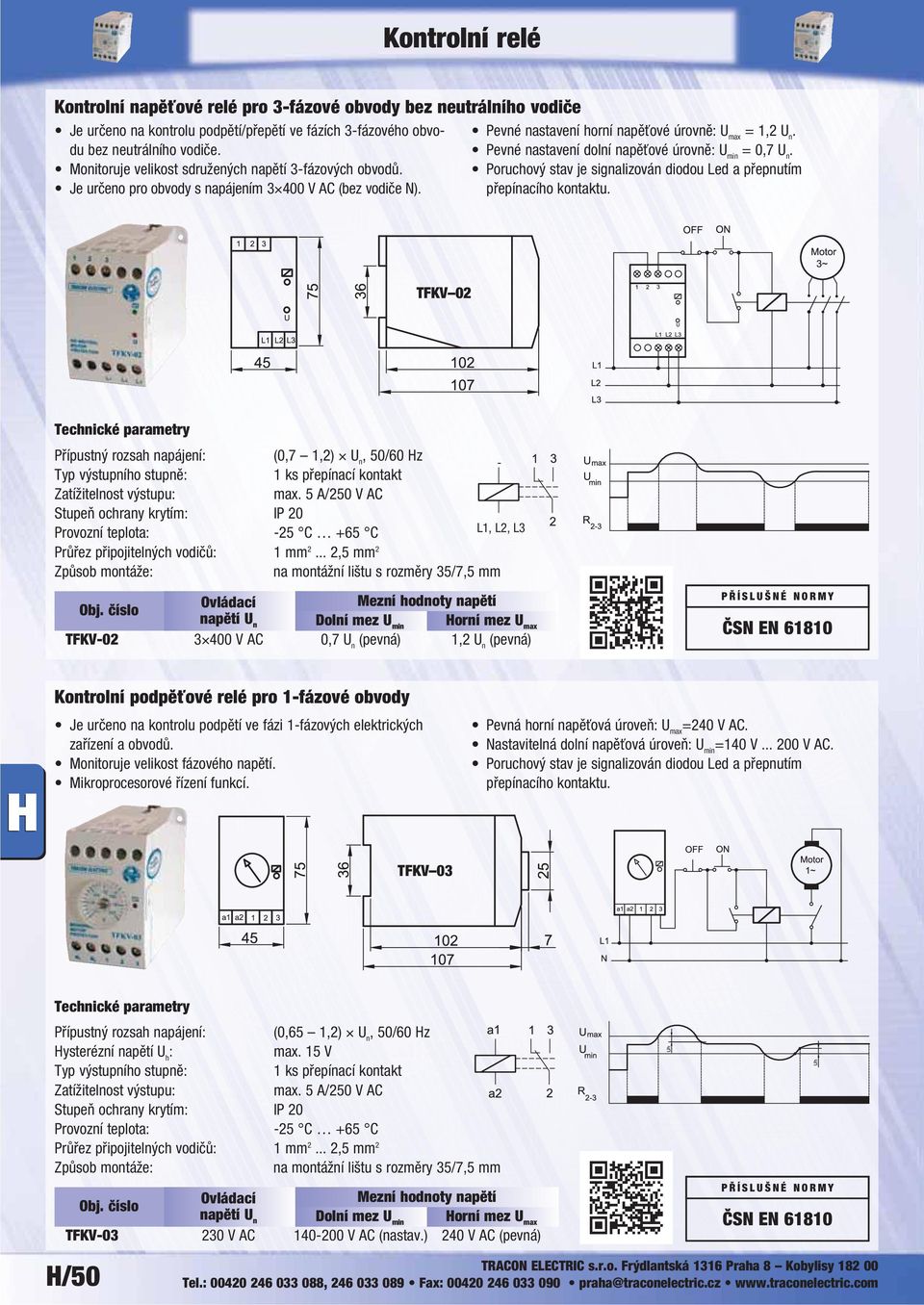

2 Kontrolní napěťové relé pro 3-fázové obvody bez neutrálního vodiče Je určeno na kontrolu podpětí/přepětí ve fázích 3-fázového obvodu bez neutrálního vodiče Monitoruje velikost sdružených napětí 3-fázových obvodů Je určeno pro obvody s napájením V AC (bez vodiče ) Pevné nastavení horní napěťové úrovně U max = 1,2 U n Pevné nastavení dolní napěťové úrovně U min = 0,7 U n Poruchový stav je signalizován diodou Led a přepnutím přepínacího kontaktu TFKV 02 Přípustný rozsah napájení (0,7 1,2) U n - max 5 A/250 V AC Ovládací Mezní hodnoty napětí napětí U n Dolní mez U min TFKV V AC 0,7 U n (pevná) 1,2 U n (pevná) Kontrolní podpěťové relé pro 1-fázové obvody Je určeno na kontrolu podpětí ve fázi 1-fázových elektrických zařízení a obvodů Monitoruje velikost fázového napětí Mikroprocesorové řízení funkcí Pevná horní napěťová úroveň U max =240 V AC astavitelná dolní napěťová úroveň U min =140 V 200 V AC Poruchový stav je signalizován diodou Led a přepnutím přepínacího kontaktu TFKV 03 Přípustný rozsah napájení (0,65 1,2) U n max 15 V max 5 A/250 V AC Ovládací Mezní hodnoty napětí napětí U n Dolní mez U min TFKV V AC V AC (nastav) 240 V AC (pevná) H/50

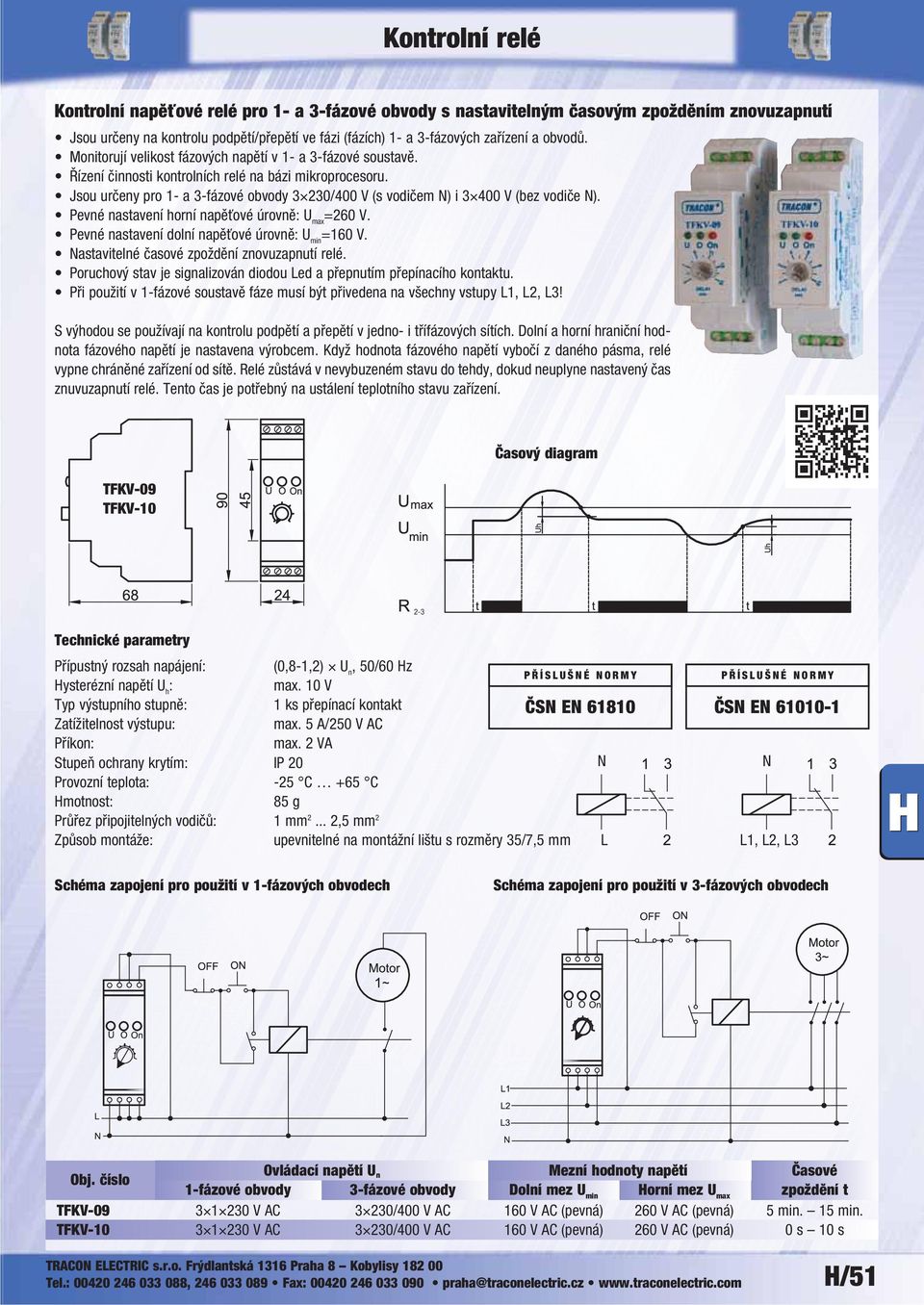

3 Kontrolní napěťové relé pro 1- a 3-fázové obvody s nastavitelným časovým zpožděním znovuzapnutí Jsou určeny na kontrolu podpětí/přepětí ve fázi (fázích) 1- a 3-fázových zařízení a obvodů Monitorují velikost fázových napětí v 1- a 3-fázové soustavě Řízení činnosti kontrolních relé na bázi mikroprocesoru Jsou určeny pro 1- a 3-fázové obvody 3 230/400 V (s vodičem ) i V (bez vodiče ) Pevné nastavení horní napěťové úrovně U max =260 V Pevné nastavení dolní napěťové úrovně U min =160 V astavitelné časové zpoždění znovuzapnutí relé Poruchový stav je signalizován diodou Led a přepnutím přepínacího kontaktu Při použití v 1-fázové soustavě fáze musí být přivedena na všechny vstupy! S výhodou se používají na kontrolu podpětí a přepětí v jedno- i třífázových sítích Dolní a horní hraniční hodnota fázového napětí je nastavena výrobcem Když hodnota fázového napětí vybočí z daného pásma, relé vypne chráněné zařízení od sítě Relé zůstává v nevybuzeném stavu do tehdy, dokud neuplyne nastavený čas znuvuzapnutí relé Tento čas je potřebný na ustálení teplotního stavu zařízení TFKV-09 TFKV-10 Časový diagram 2-3 Přípustný rozsah napájení (0,8-1,2) U n max 10 V max 5 A/250 V AC Příkon max 2 VA Hmotnost 85 g upevnitelné L ČS E Schéma zapojení pro použití v 1-fázových obvodech Schéma zapojení pro použití v 3-fázových obvodech Ovládací napětí U n Mezní hodnoty napětí Časové 1-fázové obvody 3-fázové obvody Dolní mez U min zpoždění t TFKV V AC 3 230/400 V AC 160 V AC (pevná) 260 V AC (pevná) 5 min 15 min TFKV V AC 3 230/400 V AC 160 V AC (pevná) 260 V AC (pevná) 0 s 10 s H/51

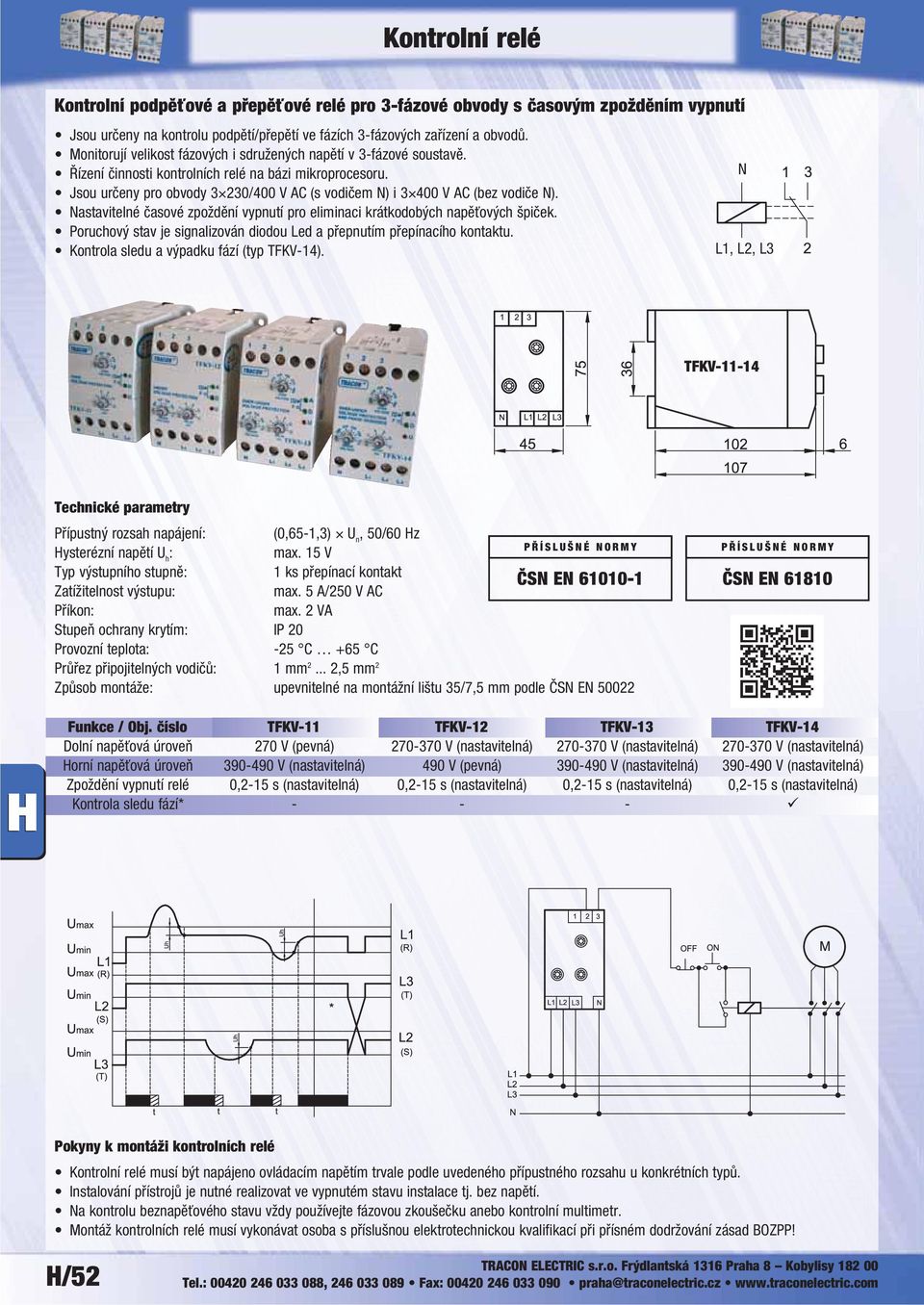

4 Kontrolní podpěťové a přepěťové relé pro 3-fázové obvody s časovým zpožděním vypnutí Jsou určeny na kontrolu podpětí/přepětí ve fázích 3-fázových zařízení a obvodů Monitorují velikost fázových i sdružených napětí v 3-fázové soustavě Řízení činnosti kontrolních relé na bázi mikroprocesoru Jsou určeny pro obvody 3 230/400 V AC (s vodičem ) i V AC (bez vodiče ) astavitelné časové zpoždění vypnutí pro eliminaci krátkodobých napěťových špiček Poruchový stav je signalizován diodou Led a přepnutím přepínacího kontaktu Kontrola sledu a výpadku fází (typ TFKV-14) TFKV Přípustný rozsah napájení (0,65-1,3) U n max 15 V max 5 A/250 V AC ČS E Příkon max 2 VA upevnitelné na montážní lištu 35/7,5 mm podle ČS E Funkce / TFKV-11 TFKV-12 TFKV-13 TFKV-14 Dolní napěťová úroveň 270 V (pevná) V (nastavitelná) V (nastavitelná) V (nastavitelná) Horní napěťová úroveň V (nastavitelná) 490 V (pevná) V (nastavitelná) V (nastavitelná) Zpoždění vypnutí relé 0,2-15 s (nastavitelná) 0,2-15 s (nastavitelná) 0,2-15 s (nastavitelná) 0,2-15 s (nastavitelná) Kontrola sledu fází* Pokyny k montáži kontrolních relé Kontrolní relé musí být napájeno ovládacím napětím trvale podle uvedeného přípustného rozsahu u konkrétních typů Instalování přístrojů je nutné realizovat ve vypnutém stavu instalace tj bez napětí a kontrolu beznapěťového stavu vždy používejte fázovou zkoušečku anebo kontrolní multimetr Montáž kontrolních relé musí vykonávat osoba s příslušnou elektrotechnickou kvalifikací při přísném dodržování zásad BOZPP! H/52

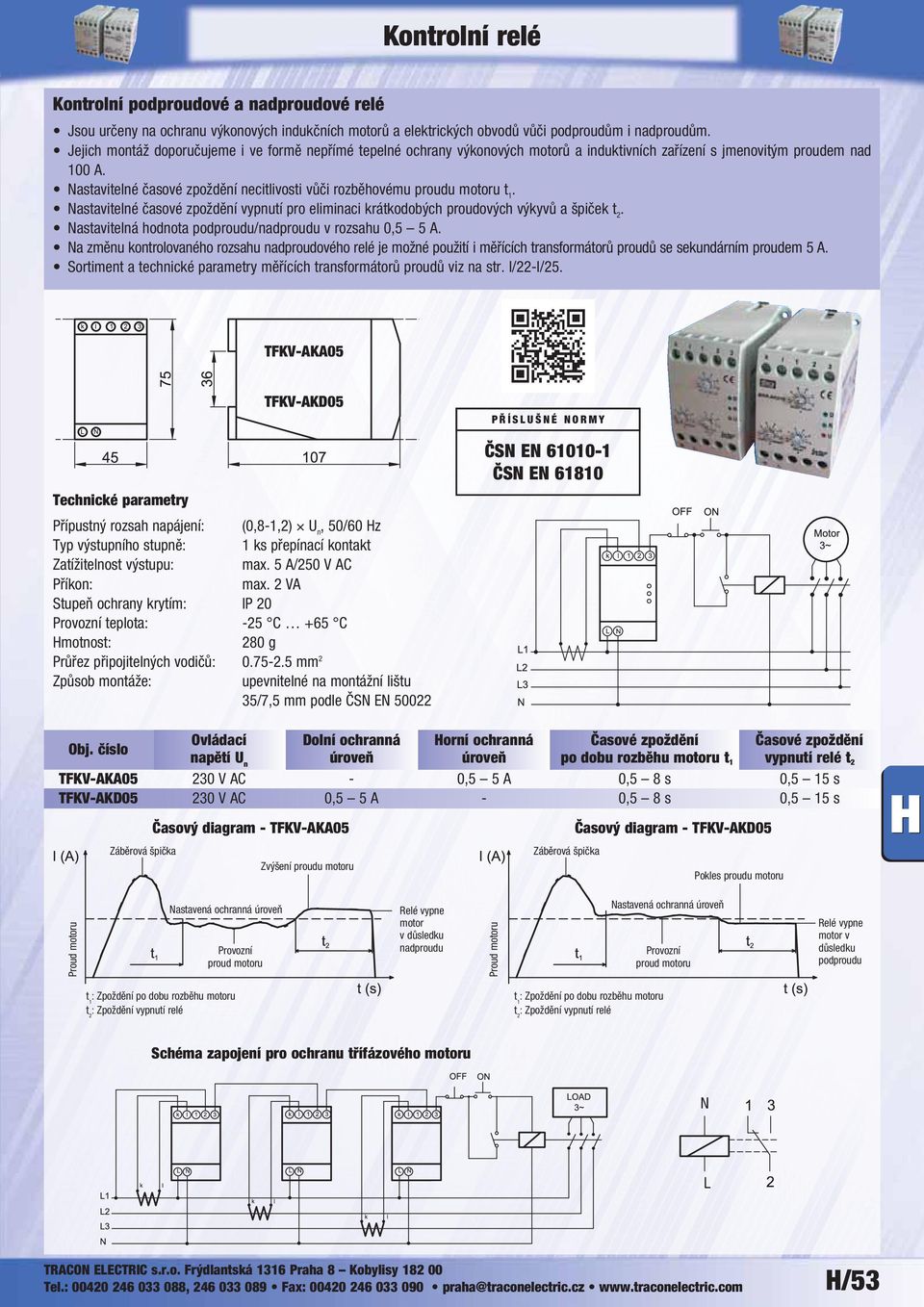

5 Kontrolní podproudové a nadproudové relé Jsou určeny na ochranu výkonových indukčních motorů a elektrických obvodů vůči podproudům i nadproudům Jejich montáž doporučujeme i ve formě nepřímé tepelné ochrany výkonových motorů a induktivních zařízení s jmenovitým proudem nad 100 A astavitelné časové zpoždění necitlivosti vůči rozběhovému proudu motoru t 1 astavitelné časové zpoždění vypnutí pro eliminaci krátkodobých proudových výkyvů a špiček t 2 astavitelná hodnota podproudu/nadproudu v rozsahu 0,5 5 A a změnu kontrolovaného rozsahu nadproudového relé je možné použití i měřících transformátorů proudů se sekundárním proudem 5 A Sortiment a technické parametry měřících transformátorů proudů viz na str I/22-I/25 TFKV-AKA05 TFKV-AKD05 Přípustný rozsah napájení (0,8-1,2) U n max 5 A/250 V AC Příkon max 2 VA Hmotnost 280 g Průřez připojitelných vodičů mm 2 upevnitelné na montážní lištu 35/7,5 mm podle ČS E ČS E Ovládací Dolní ochranná Horní ochranná Časové zpoždění Časové zpoždění napětí U n úroveň úroveň po dobu rozběhu motoru t 1 vypnutí relé t 2 TFKV-AKA V AC - 0,5 5 A 0,5 8 s 0,5 15 s TFKV-AKD V AC 0,5 5 A - 0,5 8 s 0,5 15 s Záběrová špička Časový diagram - TFKV-AKA05 Zvýšení proudu motoru Záběrová špička Časový diagram - TFKV-AKD05 Pokles proudu motoru Proud motoru astavená ochranná úroveň Provozní proud motoru Relé vypne motor v důsledku nadproudu Proud motoru astavená ochranná úroveň Provozní proud motoru Relé vypne motor v důsledku podproudu t 1 Zpoždění po dobu rozběhu motoru t 2 Zpoždění vypnutí relé t 1 Zpoždění po dobu rozběhu motoru t 2 Zpoždění vypnutí relé Schéma zapojení pro ochranu třífázového motoru L H/53
