ADMINISTRATIVNÍ A BYTOVÝ KOMPLEX ULICE LOMNICKÉHO, PRAHA 4 - NUSLE

Transkript

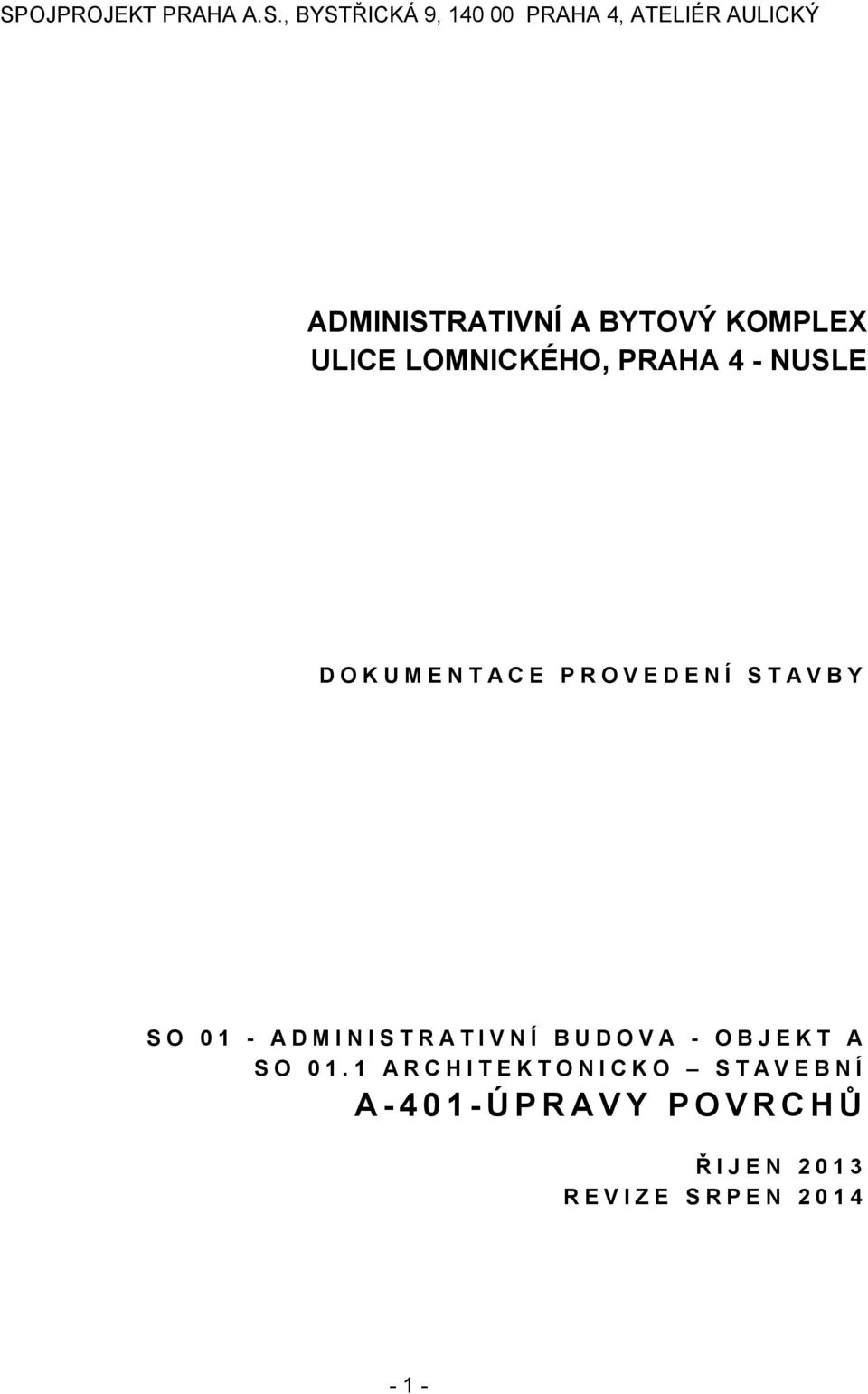

1 SPOJPROJEKT PRAHA A.S., BYSTŘICKÁ 9, PRAHA 4, ATELIÉR AULICKÝ ADMINISTRATIVNÍ A BYTOVÝ KOMPLEX ULICE LOMNICKÉHO, PRAHA 4 - NUSLE D O K U M E N T A C E P R O V E D E N Í S T A V B Y S O A D M I N I S T R A T I V N Í B U D O V A - O B J E K T A S O A R C H I T E K T O N I C K O S T A V E B N Í A Ú P R A V Y P O V R C H Ů Ř I J E N R E V I Z E S R P E N

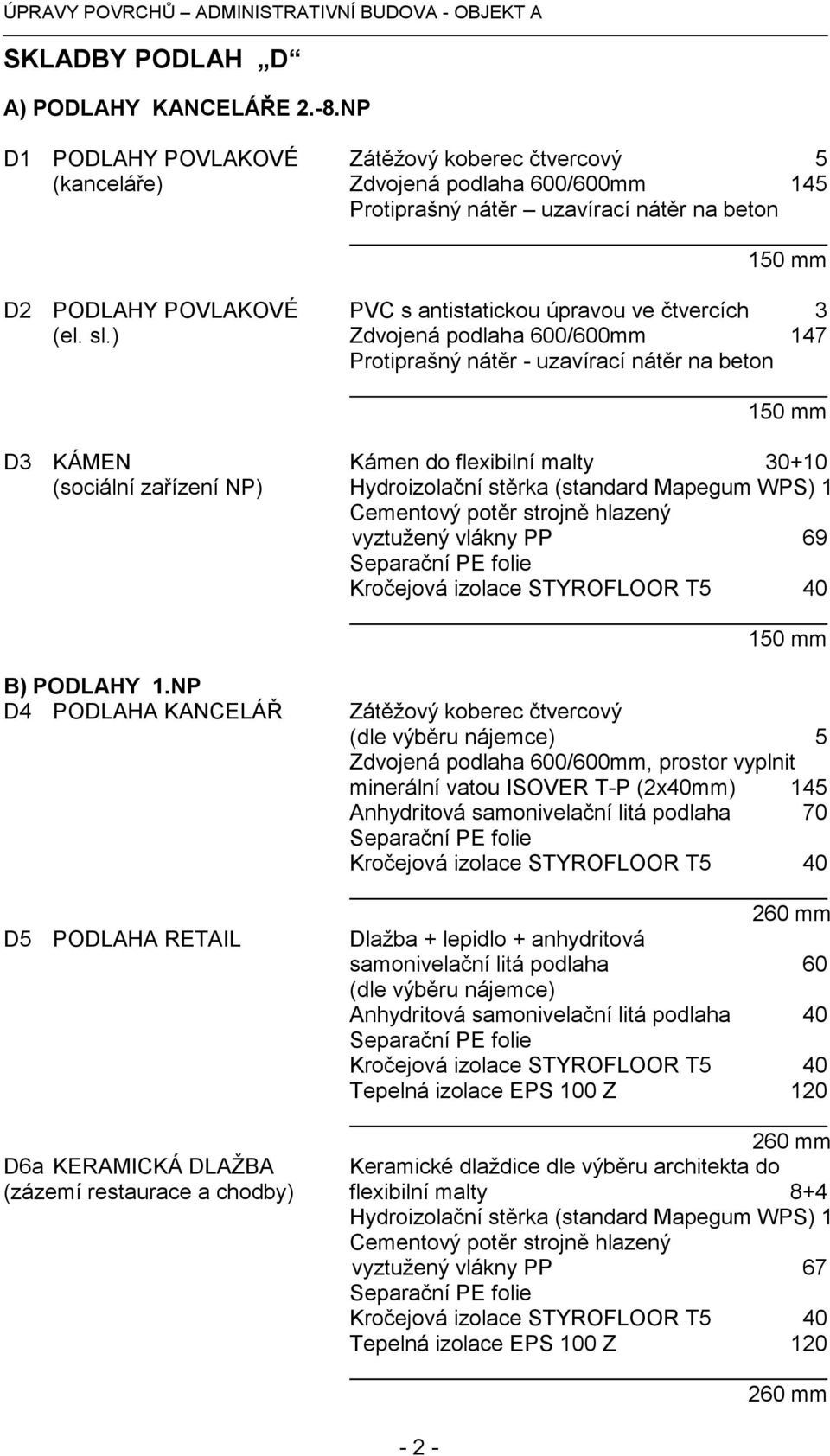

2 SKLADBY PODLAH D A) PODLAHY KANCELÁŘE 2.-8.NP D1 PODLAHY POVLAKOVÉ Zátěžový koberec čtvercový 5 (kanceláře) Zdvojená podlaha 600/600mm 145 Protiprašný nátěr uzavírací nátěr na beton D2 PODLAHY POVLAKOVÉ PVC s antistatickou úpravou ve čtvercích 3 (el. sl.) Zdvojená podlaha 600/600mm 147 Protiprašný nátěr - uzavírací nátěr na beton D3 KÁMEN Kámen do flexibilní malty (sociální zařízení NP) Hydroizolační stěrka (standard Mapegum WPS) 1 vyztužený vlákny PP 69 B) PODLAHY 1.NP D4 PODLAHA KANCELÁŘ D5 PODLAHA RETAIL Zátěžový koberec čtvercový (dle výběru nájemce) 5 Zdvojená podlaha 600/600mm, prostor vyplnit minerální vatou ISOVER T-P (2x40mm) 145 Anhydritová samonivelační litá podlaha 70 Dlažba + lepidlo + anhydritová samonivelační litá podlaha 60 (dle výběru nájemce) Anhydritová samonivelační litá podlaha 40 D6a KERAMICKÁ DLAŽBA Keramické dlaždice dle výběru architekta do (zázemí restaurace a chodby) flexibilní malty 8+4 Hydroizolační stěrka (standard Mapegum WPS) 1 vyztužený vlákny PP

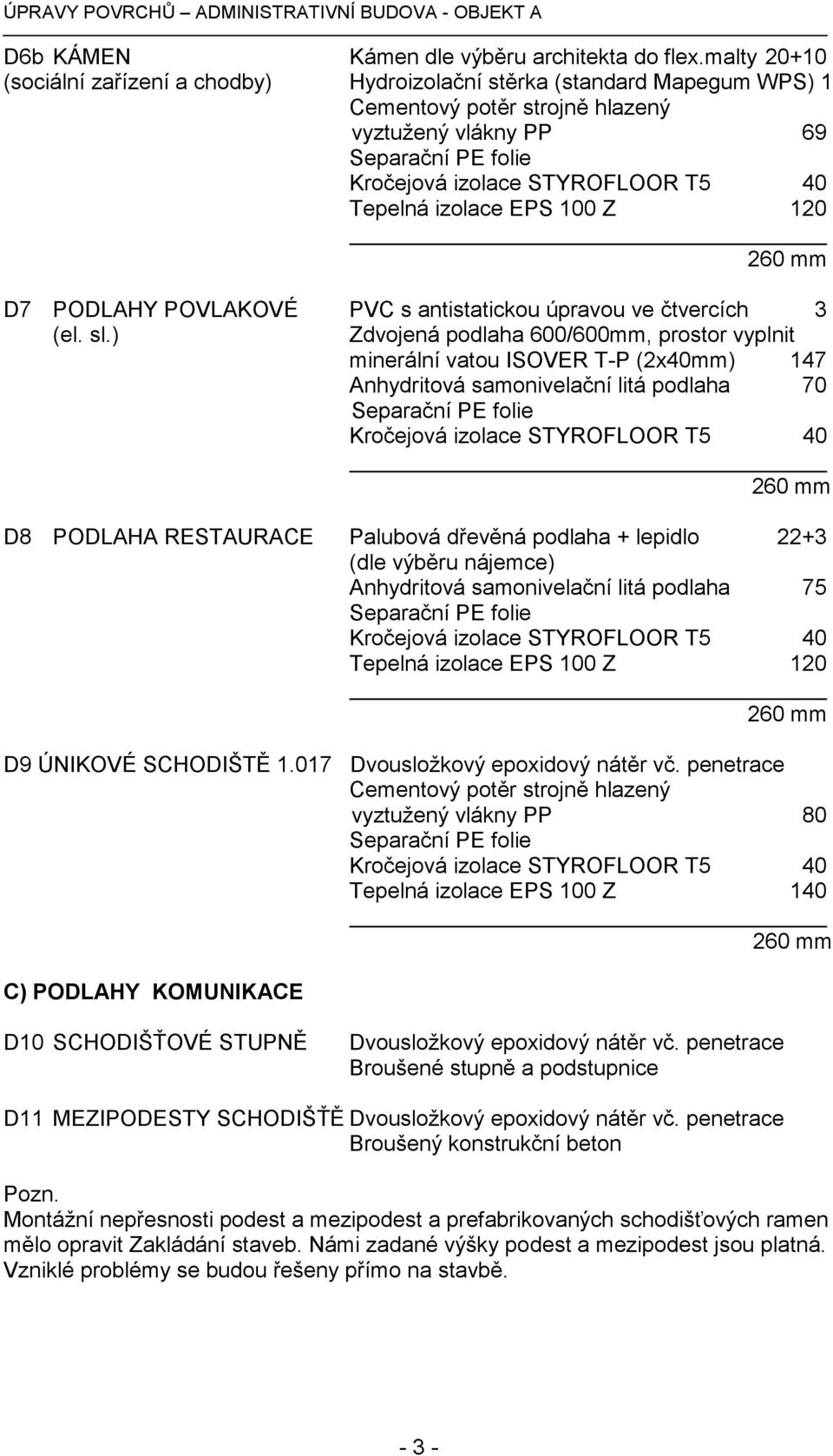

3 D6b KÁMEN Kámen dle výběru architekta do flex.malty (sociální zařízení a chodby) Hydroizolační stěrka (standard Mapegum WPS) 1 vyztužený vlákny PP 69 D7 PODLAHY POVLAKOVÉ PVC s antistatickou úpravou ve čtvercích 3 (el. sl.) Zdvojená podlaha 600/600mm, prostor vyplnit minerální vatou ISOVER T-P (2x40mm) 147 Anhydritová samonivelační litá podlaha 70 D8 PODLAHA RESTAURACE Palubová dřevěná podlaha + lepidlo 22+3 (dle výběru nájemce) Anhydritová samonivelační litá podlaha 75 D9 ÚNIKOVÉ SCHODIŠTĚ Dvousložkový epoxidový nátěr vč. penetrace vyztužený vlákny PP 80 Tepelná izolace EPS 100 Z 140 C) PODLAHY KOMUNIKACE D10 SCHODIŠŤOVÉ STUPNĚ Dvousložkový epoxidový nátěr vč. penetrace Broušené stupně a podstupnice D11 MEZIPODESTY SCHODIŠŤĚ Dvousložkový epoxidový nátěr vč. penetrace Broušený konstrukční beton Pozn. Montážní nepřesnosti podest a mezipodest a prefabrikovaných schodišťových ramen mělo opravit Zakládání staveb. Námi zadané výšky podest a mezipodest jsou platná. Vzniklé problémy se budou řešeny přímo na stavbě

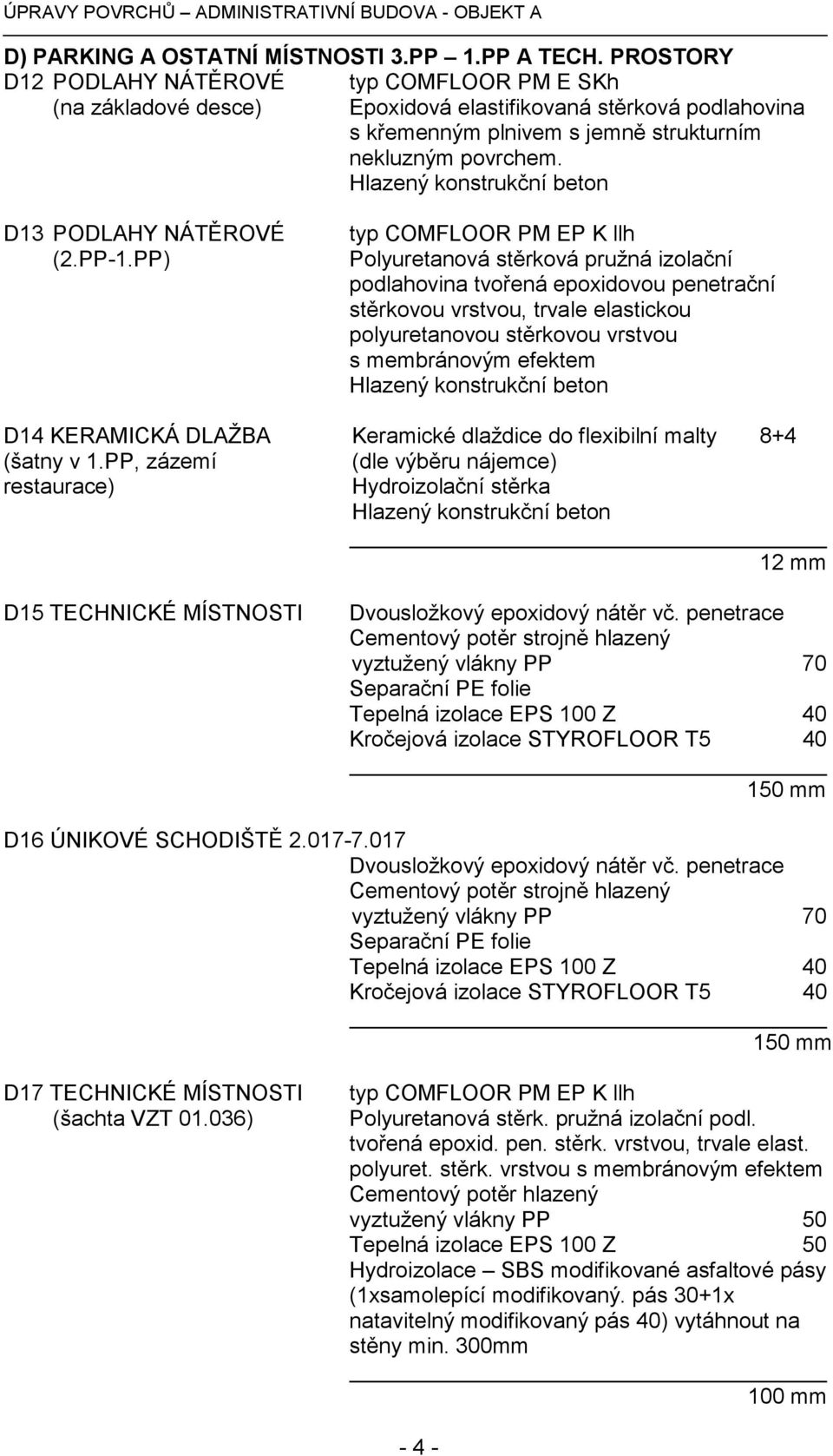

4 D) PARKING A OSTATNÍ MÍSTNOSTI 3.PP 1.PP A TECH. PROSTORY D12 PODLAHY NÁTĚROVÉ typ COMFLOOR PM E SKh (na základové desce) Epoxidová elastifikovaná stěrková podlahovina s křemenným plnivem s jemně strukturním nekluzným povrchem. Hlazený konstrukční beton D13 PODLAHY NÁTĚROVÉ (2.PP-1.PP) typ COMFLOOR PM EP K llh Polyuretanová stěrková pružná izolační podlahovina tvořená epoxidovou penetrační stěrkovou vrstvou, trvale elastickou polyuretanovou stěrkovou vrstvou s membránovým efektem Hlazený konstrukční beton D14 KERAMICKÁ DLAŽBA Keramické dlaždice do flexibilní malty 8+4 (šatny v 1.PP, zázemí (dle výběru nájemce) restaurace) Hydroizolační stěrka Hlazený konstrukční beton 12 mm D15 TECHNICKÉ MÍSTNOSTI Dvousložkový epoxidový nátěr vč. penetrace vyztužený vlákny PP 70 Tepelná izolace EPS 100 Z 40 D16 ÚNIKOVÉ SCHODIŠTĚ Dvousložkový epoxidový nátěr vč. penetrace vyztužený vlákny PP 70 Tepelná izolace EPS 100 Z 40 D17 TECHNICKÉ MÍSTNOSTI (šachta VZT ) typ COMFLOOR PM EP K llh Polyuretanová stěrk. pružná izolační podl. tvořená epoxid. pen. stěrk. vrstvou, trvale elast. polyuret. stěrk. vrstvou s membránovým efektem Cementový potěr hlazený vyztužený vlákny PP 50 Tepelná izolace EPS 100 Z 50 vytáhnout na stěny min. 300mm 100 mm - 4 -

5 D18 SPRINKLEROVÁ NÁDRŽ - - AQUATEK ELASTIC 2C - Pružný, polymerem modifikovaný dvousložkový nátěr určený pro hydroizolaci betonu. E) PREZENTAČNÍ PROSTORY (HALA A VÝTAHOVÁ LOBBY) D20a PODLAHA HALA Travertinové kostky v teracu s mosaznou spárou (pozice a provedení dle návrhu architekta) do flexibilní malty 40 vyztužený vlákny PP dilatovaný min. 3x3m 60 D20b PODLAHA HALA A VÝTAHOVÉ LOBBY 1.NP Teraco s mosaznou spárou (pozice a provedení dle návrhu architekta) 30 vyztužený vlákny PP dilatovaný min. 3x3m 70 D20c PODLAHA HALA A VÝTAHOVÉ LOBBY 2.NP Teraco - (dle výběru architekta) 30 vyztužený vlákny PP dilatovaný min. 3x3m 80 D21 ČISTÍCÍ ZÓNA D22a VÝTAHOVÉ LOBBY 3.NP až 8.NP Čistící zóna vnitřní druhá (v karusely) a třetí čistící zóna (např. Trapper 12 šíře 2m s pogumov. rubem) dle výběru architekta 10 vyztužený vlákny PP 90 Kamenná dlažba mozaika uložená do flexibilní malty dle výběru architekta vyztužený vlákny PP

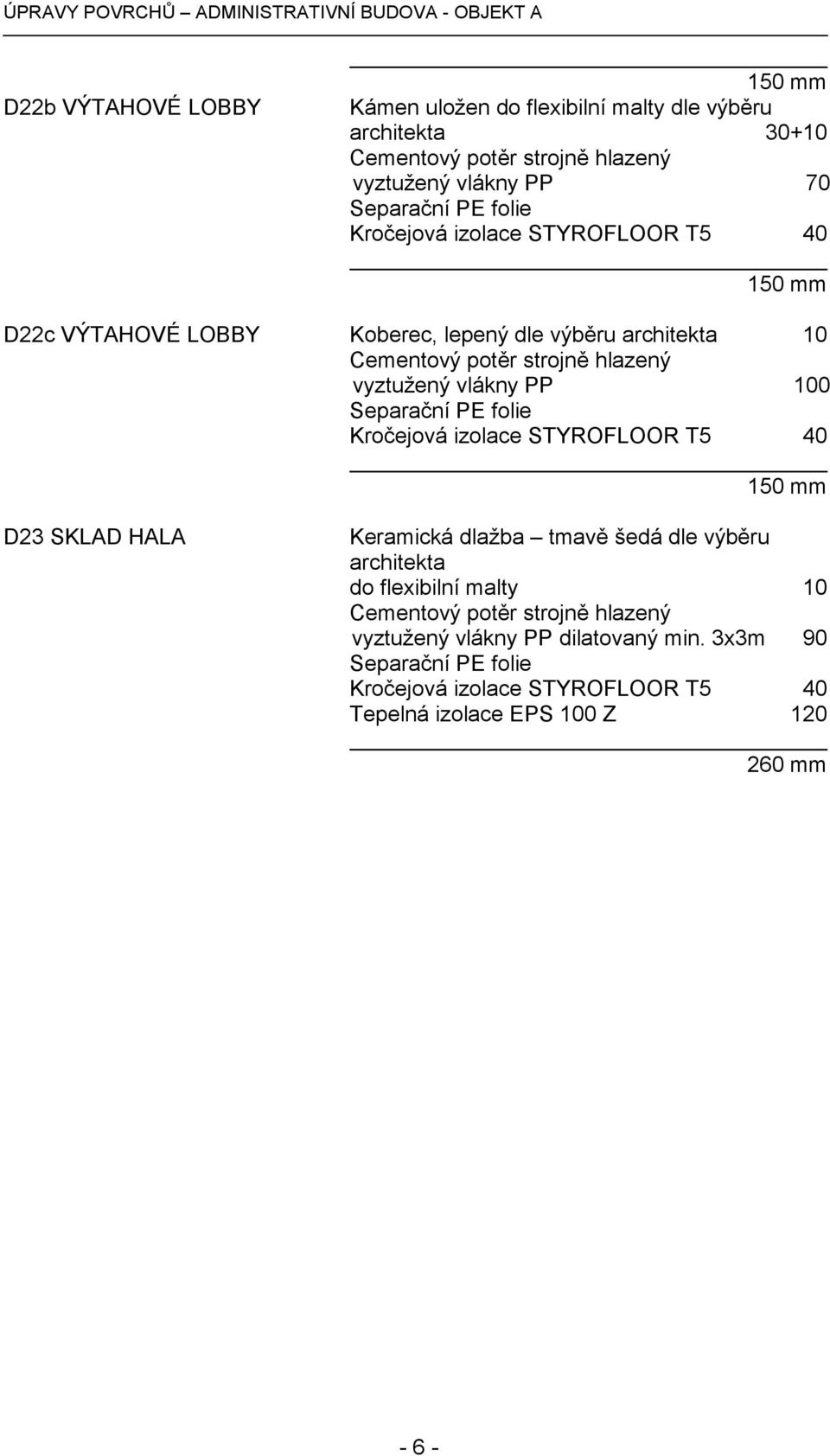

6 D22b VÝTAHOVÉ LOBBY Kámen uložen do flexibilní malty dle výběru architekta vyztužený vlákny PP 70 D22c VÝTAHOVÉ LOBBY Koberec, lepený dle výběru architekta 10 vyztužený vlákny PP 100 D23 SKLAD HALA Keramická dlažba tmavě šedá dle výběru architekta do flexibilní malty 10 vyztužený vlákny PP dilatovaný min. 3x3m

7 SKLADBY STŘECH S S1 NEPOCHOZÍ STŘECHA Kačírek ve spádu 50 ~110 (7.NP-střecha) Separační a ochranná textilie Tep. izolace - Styrodur (XPS 300) 50 Tepelná izolace EPS Spád. tepelná izolace - EPS ~ 110 Průměrná započitatelná tl. izolace 80mm mm S2 POCHOZÍ STŘECHA Betonové dlaždice 600/600 na stavitelných (7.NP-střecha bet. chodníčky) podložkách 20 ~80+30 Separační a ochranná textilie Tep. izolace - Styrodur (XPS 300) 50 Tepelná izolace EPS Spád. tepelná izolace - EPS ~ 110 Průměrná započitatelná tl. izolace 80mm 310 mm S3a NEPOCHOZÍ STŘECHA Kačírek ve spádu 60 ~140 (8.NP-střecha) Separační a ochranná textilie Tep. izolace - Styrodur (XPS 300) 50 Tepelná izolace EPS Spád. tepelná izolace - EPS ~ 120 Průměrná započitatelná tl. izolace 80mm 330 mm S3b POCHOZÍ STŘECHA Betonové dlaždice 800/800/50 na stavitelných (8.NP-střecha) podlož. (např. GODELMAN TIARO) 10~90+50 Separační a ochranná textilie Tep. izolace - Styrodur (XPS 300) 50

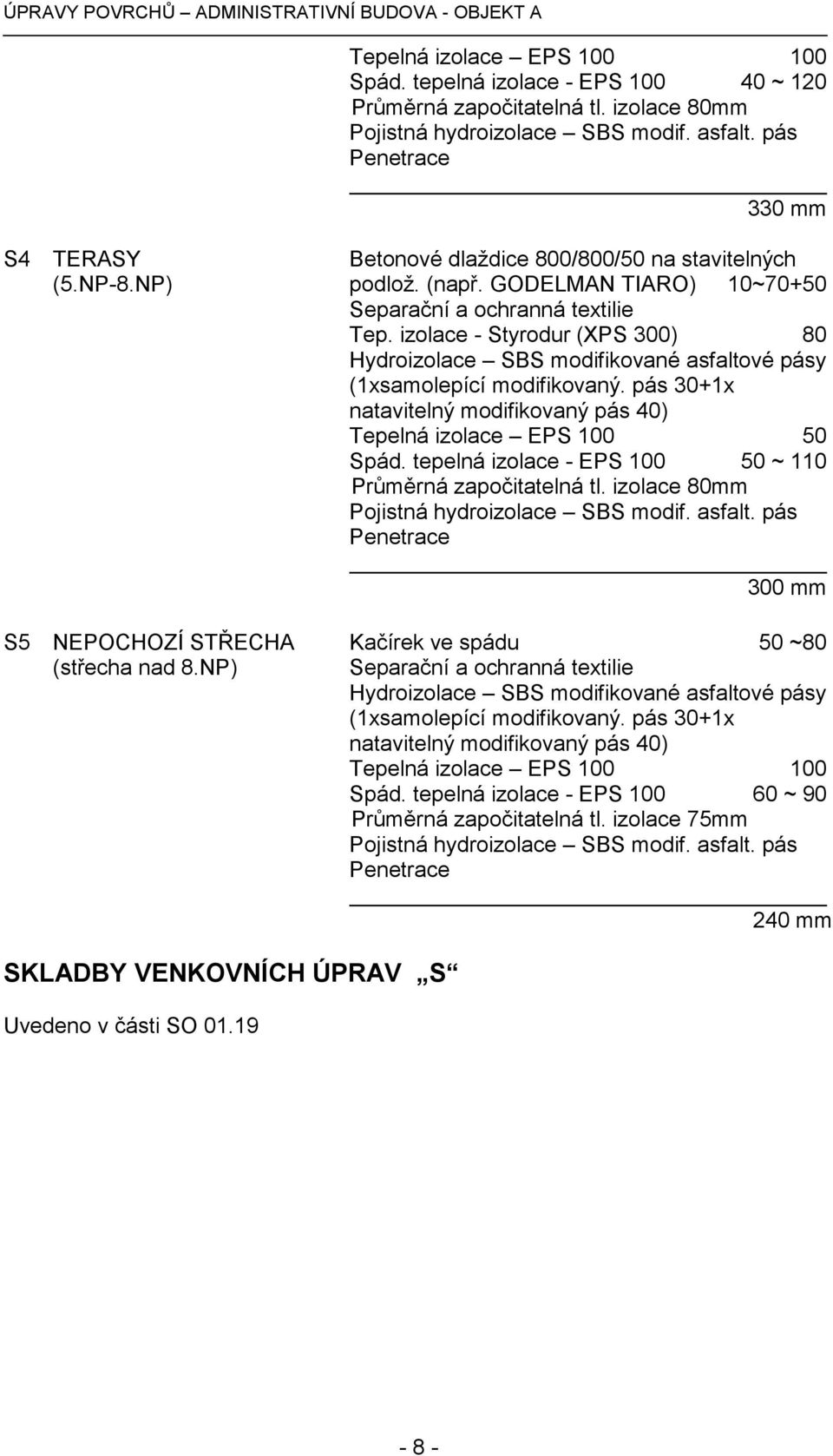

8 Tepelná izolace EPS Spád. tepelná izolace - EPS ~ 120 Průměrná započitatelná tl. izolace 80mm 330 mm S4 TERASY Betonové dlaždice 800/800/50 na stavitelných (5.NP-8.NP) podlož. (např. GODELMAN TIARO) 10~70+50 Separační a ochranná textilie Tep. izolace - Styrodur (XPS 300) 80 Tepelná izolace EPS Spád. tepelná izolace - EPS ~ 110 Průměrná započitatelná tl. izolace 80mm 300 mm S5 NEPOCHOZÍ STŘECHA Kačírek ve spádu 50 ~80 (střecha nad 8.NP) Separační a ochranná textilie Tepelná izolace EPS Spád. tepelná izolace - EPS ~ 90 Průměrná započitatelná tl. izolace 75mm SKLADBY VENKOVNÍCH ÚPRAV S Uvedeno v části SO mm - 8 -

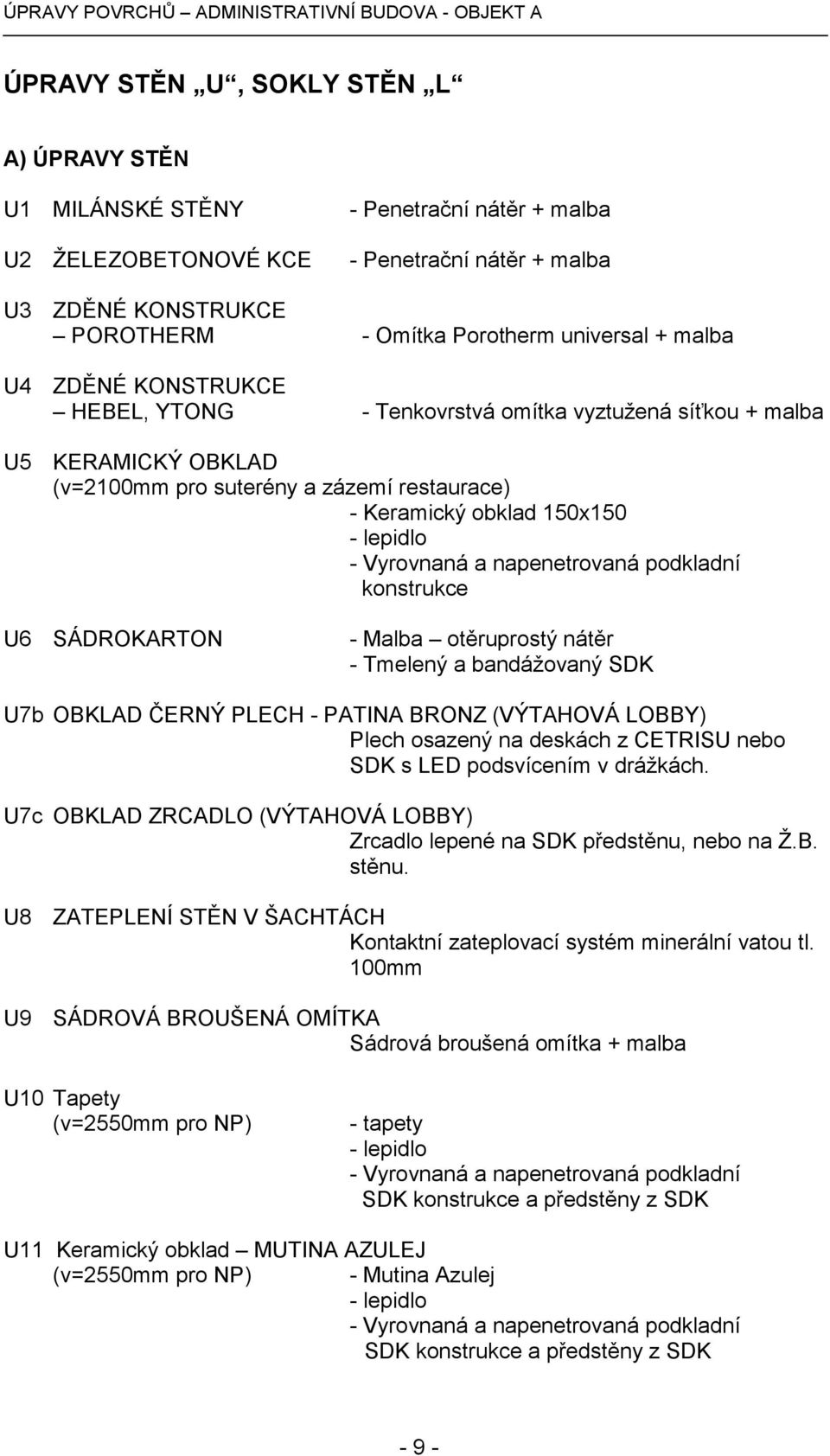

9 ÚPRAVY STĚN U, SOKLY STĚN L A) ÚPRAVY STĚN U1 MILÁNSKÉ STĚNY U2 ŽELEZOBETONOVÉ KCE - Penetrační nátěr + malba - Penetrační nátěr + malba U3 ZDĚNÉ KONSTRUKCE POROTHERM - Omítka Porotherm universal + malba U4 ZDĚNÉ KONSTRUKCE HEBEL, YTONG - Tenkovrstvá omítka vyztužená síťkou + malba U5 KERAMICKÝ OBKLAD (v=2100mm pro suterény a zázemí restaurace) - Keramický obklad 150x150 - lepidlo - Vyrovnaná a napenetrovaná podkladní konstrukce U6 SÁDROKARTON - Malba otěruprostý nátěr - Tmelený a bandážovaný SDK U7b OBKLAD ČERNÝ PLECH - PATINA BRONZ (VÝTAHOVÁ LOBBY) Plech osazený na deskách z CETRISU nebo SDK s LED podsvícením v drážkách. U7c OBKLAD ZRCADLO (VÝTAHOVÁ LOBBY) Zrcadlo lepené na SDK předstěnu, nebo na Ž.B. stěnu. U8 ZATEPLENÍ STĚN V ŠACHTÁCH Kontaktní zateplovací systém minerální vatou tl. 100mm U9 SÁDROVÁ BROUŠENÁ OMÍTKA Sádrová broušená omítka + malba U10 Tapety (v=2550mm pro NP) - tapety - lepidlo - Vyrovnaná a napenetrovaná podkladní SDK konstrukce a předstěny z SDK U11 Keramický obklad MUTINA AZULEJ (v=2550mm pro NP) - Mutina Azulej - lepidlo - Vyrovnaná a napenetrovaná podkladní SDK konstrukce a předstěny z SDK - 9 -

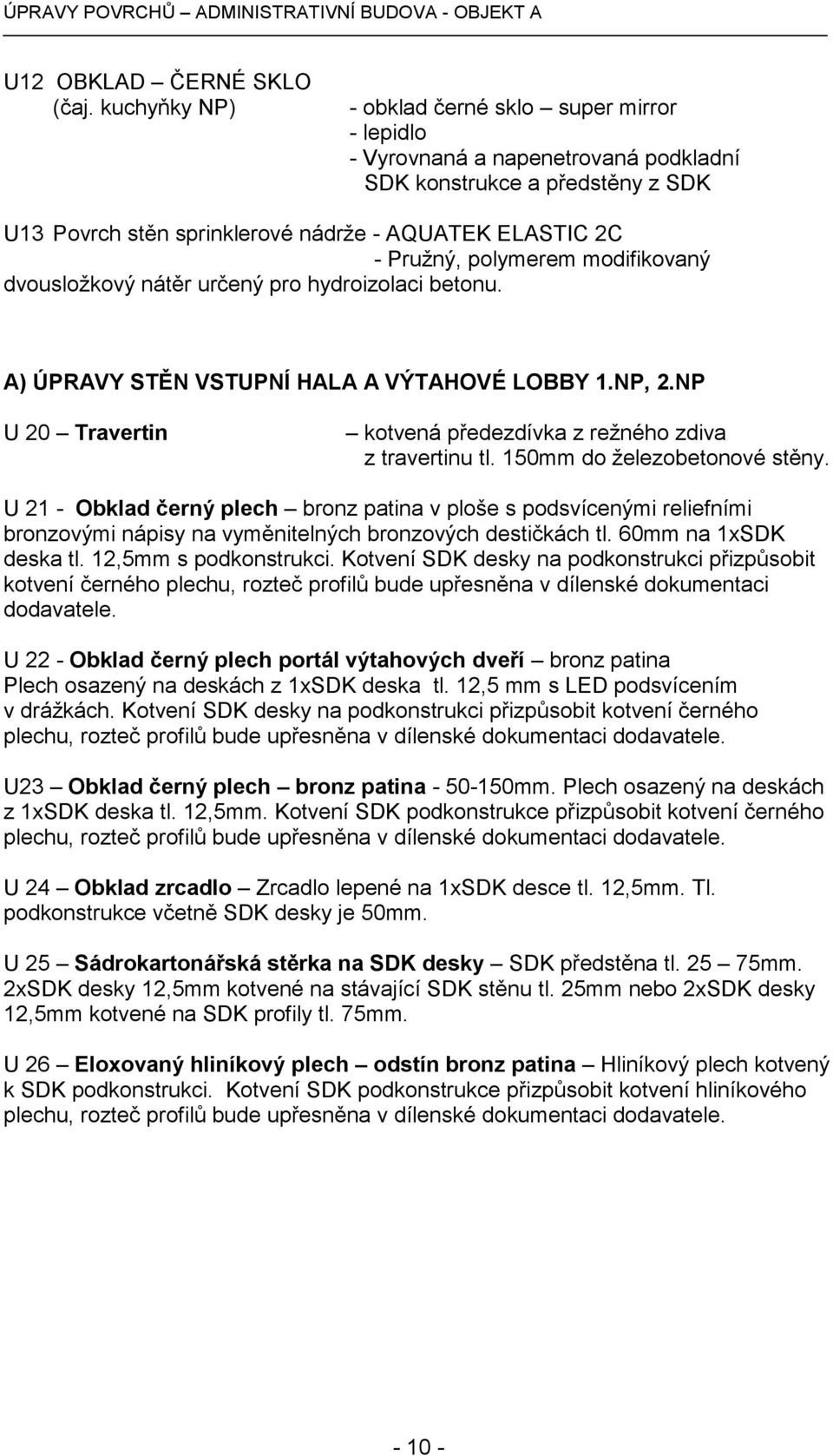

10 U12 OBKLAD ČERNÉ SKLO (čaj. kuchyňky NP) - obklad černé sklo super mirror - lepidlo - Vyrovnaná a napenetrovaná podkladní SDK konstrukce a předstěny z SDK U13 Povrch stěn sprinklerové nádrže - AQUATEK ELASTIC 2C - Pružný, polymerem modifikovaný dvousložkový nátěr určený pro hydroizolaci betonu. A) ÚPRAVY STĚN VSTUPNÍ HALA A VÝTAHOVÉ LOBBY 1.NP, 2.NP U 20 Travertin kotvená předezdívka z režného zdiva z travertinu tl. 150mm do železobetonové stěny. U 21 - Obklad černý plech bronz patina v ploše s podsvícenými reliefními bronzovými nápisy na vyměnitelných bronzových destičkách tl. 60mm na 1xSDK deska tl. 12,5mm s podkonstrukci. Kotvení SDK desky na podkonstrukci přizpůsobit kotvení černého plechu, rozteč profilů bude upřesněna v dílenské dokumentaci dodavatele. U 22 - Obklad černý plech portál výtahových dveří bronz patina Plech osazený na deskách z 1xSDK deska tl. 12,5 mm s LED podsvícením v drážkách. Kotvení SDK desky na podkonstrukci přizpůsobit kotvení černého plechu, rozteč profilů bude upřesněna v dílenské dokumentaci dodavatele. U23 Obklad černý plech bronz patina mm. Plech osazený na deskách z 1xSDK deska tl. 12,5mm. Kotvení SDK podkonstrukce přizpůsobit kotvení černého plechu, rozteč profilů bude upřesněna v dílenské dokumentaci dodavatele. U 24 Obklad zrcadlo Zrcadlo lepené na 1xSDK desce tl. 12,5mm. Tl. podkonstrukce včetně SDK desky je 50mm. U 25 Sádrokartonářská stěrka na SDK desky SDK předstěna tl mm. 2xSDK desky 12,5mm kotvené na stávající SDK stěnu tl. 25mm nebo 2xSDK desky 12,5mm kotvené na SDK profily tl. 75mm. U 26 Eloxovaný hliníkový plech odstín bronz patina Hliníkový plech kotvený k SDK podkonstrukci. Kotvení SDK podkonstrukce přizpůsobit kotvení hliníkového plechu, rozteč profilů bude upřesněna v dílenské dokumentaci dodavatele

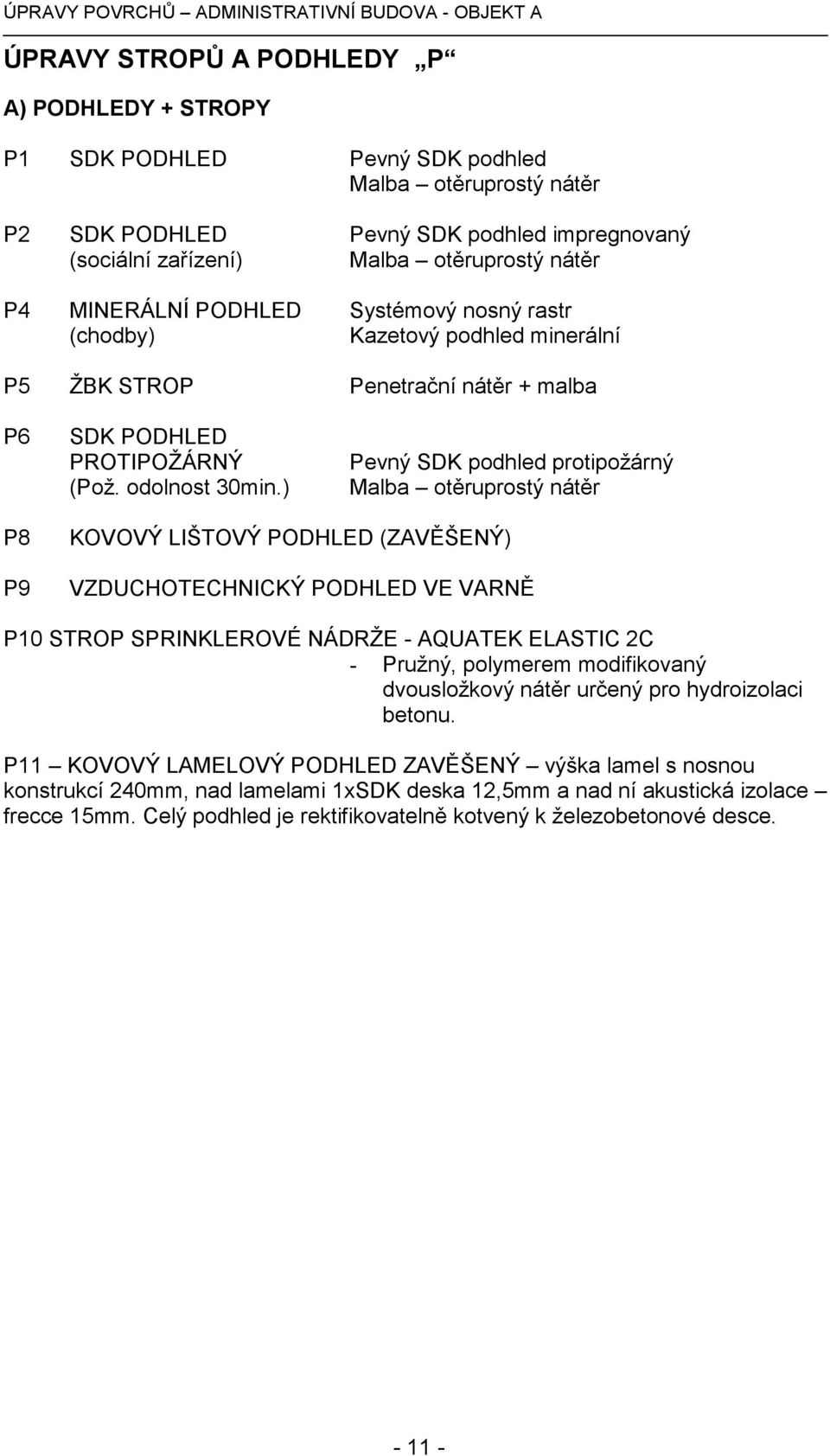

11 ÚPRAVY STROPŮ A PODHLEDY P A) PODHLEDY + STROPY P1 SDK PODHLED Pevný SDK podhled Malba otěruprostý nátěr P2 SDK PODHLED Pevný SDK podhled impregnovaný (sociální zařízení) Malba otěruprostý nátěr P4 MINERÁLNÍ PODHLED Systémový nosný rastr (chodby) Kazetový podhled minerální P5 ŽBK STROP Penetrační nátěr + malba P6 SDK PODHLED PROTIPOŽÁRNÝ (Pož. odolnost 30min.) Pevný SDK podhled protipožárný Malba otěruprostý nátěr P8 P9 KOVOVÝ LIŠTOVÝ PODHLED (ZAVĚŠENÝ) VZDUCHOTECHNICKÝ PODHLED VE VARNĚ P10 STROP SPRINKLEROVÉ NÁDRŽE - AQUATEK ELASTIC 2C - Pružný, polymerem modifikovaný dvousložkový nátěr určený pro hydroizolaci betonu. P11 KOVOVÝ LAMELOVÝ PODHLED ZAVĚŠENÝ výška lamel s nosnou konstrukcí 240mm, nad lamelami 1xSDK deska 12,5mm a nad ní akustická izolace frecce 15mm. Celý podhled je rektifikovatelně kotvený k železobetonové desce
