1 Dveřní zámky a kování pro rámové dveře Kování v tomto katalogu lze za uvedené ceny zakoupit přes náš elektronický obchod:

2 Dovozce a prodejce kování pro rámové dveře: EfB, spol. s r.o. Kordačova 1844 Kladno CZ Česká republika Obchodní oddělení : efb@fsb-cz.cz K o v ání je možné zak o u p i t t ak é v E - Shopu n a a drese: w w w. e f b - c z. c z Tento katalog obsahuje nabídku zámků a vrchního kování pro výrobce plastových, hliníkových a dřevěných rámových dveří. Kování výrobců FSB a SSF je společně plně kompaktibilní a lze je společně kombinovat dle norem EN 179, EN 1125 a DIN. Pro detailní technické informace kontaktujte naše obchodní oddělení Uvedené ceny jsou bez DPH.

3 Série SSF 01 Třída 1 dle DIN Certifikace dle DIN EN Rozteč 92 mm Dormass 22/25/30/35/40/45 mm (22 mm bez možnosti ovládání střelky klíčem) Šířka čela 16/20/22/24 Povrchová úprava čela Matný chrom nebo nerez Rozměr čtyřhranu 8 mm Úzký zámek pro rámové dveře s cylindrickou vložkou. Střelku zámku lze kromě kliky ovládat také klíčem Závora se vysunuje na jeden západ do vzdálenosti 15 mm. ( vhodné pro úzké profily) Otočná střelka ( zámek je pravolevý ) Střelka a závora jsou poniklovány Tělo zámku je galvanizováno s otvory pro průchozí montáž vrchního kování FSB. Možné dodatečné úpravy na zakázku ( nutno konzultovat s obchodním oddělením ) Závoru je možné upravovat +/- 5 mm povrchová úprava čela zámku Nirosta Čelo zámku formované do U ( od zámků s dornem 30 mm ) PVC ochrana pro zámky s U čelem Tichá střelka ( pro zámky s dornem od 25 mm ) Otvor pro čtyřhran 10 mm Svírací otvor pro čytřhran Ochrana proti vylomení Různé povrchy a materiály čela zámku dle potřeby zákazníka

4 Série SSF 02 Třída 3 - Pro objektové dveře s vysokou zátěží dle DIN Certifikace dle DIN EN včetně požárních testů Rozteč 92 mm Dormass 22/25/30/35/40/45 mm (22 mm bez možnosti ovládání střelky klíčem) Šířka čela 16/20/22/24 Povrchová úprava čela Matný chrom nebo nerez Rozměr čtyřhranu 8 mm Úzký zámek pro rámové dveře s cylindrickou vložkou. Střelku zámku lze kromě kliky ovládat také klíčem Závora se vysunuje na jeden západ do vzdálenosti 21 mm. Otočná střelka ( zámek je pravolevý ) Střelka a závora jsou poniklovány Tělo zámku je galvanizováno s otvory pro průchozí montáž vrchního kování FSB. Možné dodatečné úpravy na zakázku ( nutno konzultovat s obchodním oddělením ) Závoru je možné upravovat +/- 5 mm povrchová úprava čela zámku Nirosta Čelo zámku formované do U ( od zámků s dornem 30 mm ) PVC ochrana pro zámky s U čelem Tichá střelka ( pro zámky s dornem od 25 mm ) Otvor pro čtyřhran 10 mm Svírací otvor pro čytřhran Ochrana proti vylomení Různé povrchy a materiály čela zámku dle potřeby zákazníka

5 Série SSF 02 FS střelkový Třída 3 - pro objektové dveře s vysokou zátěží dle DIN Certifikace dle DIN EN včetně požárních testů Rozteč 92 mm Dormass 22/25/30/35/40/45 mm (22 mm bez možnosti ovládání střelky klíčem) Šířka čela 16/20/22/24 mm Povrchová úprava čela Matný chrom nebo nerez Rozměr čtyřhranu 8 mm Úzký zámek pro rámové dveře střelkový. Otočná střelka ( zámek je pravolevý ) Střelka a tělo zámku jsou galvanizovány s otvory pro průchozí montáž vrchního kování FSB. Možné dodatečné úpravy na zakázku ( nutno konzultovat s obchodním oddělením ) Závoru je možné upravovat +/- 5 mm povrchová úprava čela zámku Nirosta Čelo zámku formované do U ( od zámků s dornem 30 mm ) PVC ochrana pro zámky s U čelem Tichá střelka ( pro zámky s dornem od 25 mm ) Otvor pro čtyřhran 10 mm Svírací otvor pro čytřhran Ochrana proti vylomení Různé povrchy a materiály čela zámku dle potřeby zákazníka Dostupná je také verze s výčkou těla zámku 102 mm a délkou čela 170 mm

6 Série SSF 02 RS závorový Třída 3 - pro objektové dveře s vysokou zátěží Certifikace dle DIN EN včetně požárních testů Rozteč 92 mm Dormass 22/25/30/35/40/45 mm Šířka čela 16/20/22/24 Povrchová úprava čela Matný chrom nebo nerez Úzký zámek pro rámové dveře závorový. Závora se vysunuje na jeden západ do vzdálenosti 21 mm. Závora a tělo zámku jsou galvanizovány s otvory pro průchozí montáž vrchního kování FSB. Možné dodatečné úpravy na zakázku ( nutno konzultovat s obchodním oddělením ) Závoru je možné upravovat +/- 5 mm povrchová úprava čela zámku Nirosta Čelo zámku formované do U ( od zámků s dornem 30 mm ) PVC ochrana pro zámky s U čelem Tichá střelka ( pro zámky s dornem od 25 mm ) Otvor pro čtyřhran 10 mm Svírací otvor pro čytřhran Ochrana proti vylomení Různé povrchy a materiály čela zámku dle potřeby zákazníka Dostupná je také verze s výškou těla zámku 100 mm a délkou čela 160 mm

7 Panikové zámky SSF a kování FSB dle norem EN Jaké jsou normy a kde kování používat používat? Norma EN 179 Tato norma definuje únikovou cestu jako možnost úniku v nouzové situaci kde nehrozí vznik panikové situace a hromadný nával unikajících. Tato norma je uplatňována zejména v prostorech kde osoby v budově vědí o únikové cestě a o únikových dveřích, kterými je možné opustit budovu. Kování dle této EN je používáno zejména na chodbách nebo v menších prostorech. Dveřní kliky a zámky musí být společně certifikovány! V tomto katalogu jsou kování dle této normy označeny společným znakem. Norma EN 1125 Tato norma definuje únikovou cestu jako možnost úniku v nouzové situaci kde hrozí vznik panikové situace a možnost hromadného návalu na únikové dveře. Únikové dveře musí být v tomto případě vybaveny nátlakovými madly které jsou osazeny po celé délce dveřního křídla. Únik musí být zaručen i bez znalosti daného prostoru, v kouři i ve tmě. využití tohoto kování je zejména ve velkých prostorech jako, nákupní střediska, kina, koncertní sály atd.

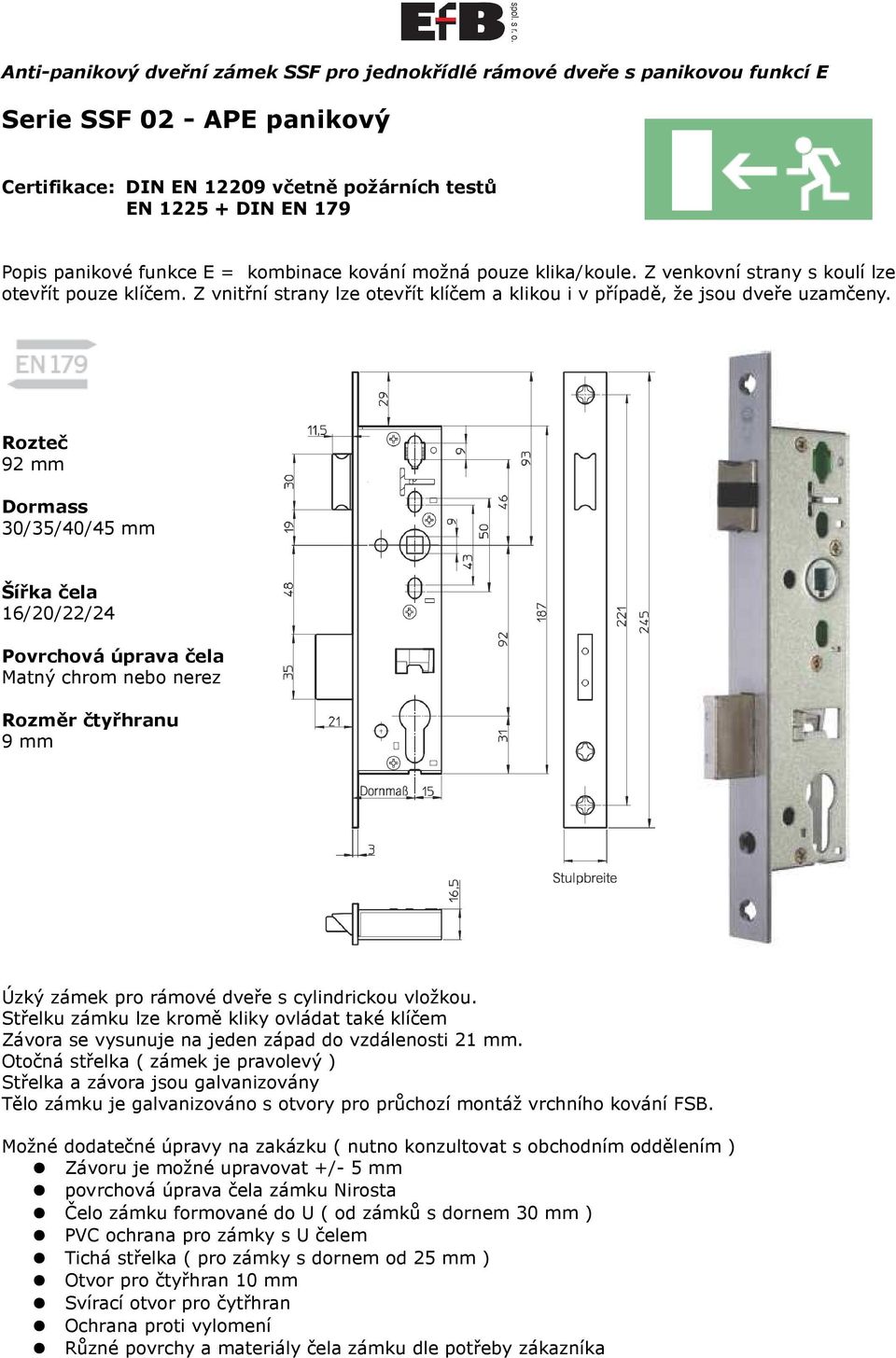

8 Anti-panikový dveřní zámek SSF pro jednokřídlé rámové dveře s panikovou funkcí E Serie SSF 02 - APE panikový Certifikace: DIN EN včetně požárních testů EN DIN EN 179 Popis panikové funkce E = kombinace kování možná pouze klika/koule. Z venkovní strany s koulí lze otevřít pouze klíčem. Z vnitřní strany lze otevřít klíčem a klikou i v případě, že jsou dveře uzamčeny. Rozteč 92 mm Dormass 30/35/40/45 mm Šířka čela 16/20/22/24 Povrchová úprava čela Matný chrom nebo nerez Rozměr čtyřhranu 9 mm Úzký zámek pro rámové dveře s cylindrickou vložkou. Střelku zámku lze kromě kliky ovládat také klíčem Závora se vysunuje na jeden západ do vzdálenosti 21 mm. Otočná střelka ( zámek je pravolevý ) Střelka a závora jsou galvanizovány Tělo zámku je galvanizováno s otvory pro průchozí montáž vrchního kování FSB. Možné dodatečné úpravy na zakázku ( nutno konzultovat s obchodním oddělením ) Závoru je možné upravovat +/- 5 mm povrchová úprava čela zámku Nirosta Čelo zámku formované do U ( od zámků s dornem 30 mm ) PVC ochrana pro zámky s U čelem Tichá střelka ( pro zámky s dornem od 25 mm ) Otvor pro čtyřhran 10 mm Svírací otvor pro čytřhran Ochrana proti vylomení Různé povrchy a materiály čela zámku dle potřeby zákazníka

9 Anti-panikový dveřní zámek SSF pro jednokřídlé rámové dveře s panikovou funkcí B Serie SSF 02 - APB panikový Certifikace: DIN EN včetně požárních testů EN DIN EN 179 Popis panikové funkce B = K otevření dveří zvenku je třeba použít klíč a následně stisknout kliku. Pro užití únikové funkce ( otevření dveří zevnitř i bez klíče ) jsou dveře po zabouchnutí zvenku přístupné pouze za pomoci klíče. Po odemknutí cylindrindrické vložky je možné používat dveře běžně klikou z obou stran. Zamknuto = Zvenku možno otevřít pouze pomocí klíče, klika je nefunkční. Zevnitř po použití kliky uvnitř je průchod zvenku vždy možný i bez použití klíče. Odemknuto = Po odemčení je možný průchod z obou stran za použití kliky. Rozteč 92 mm Dormass 30/35/40/45 mm Šířka čela 16/20/22/24 Povrchová úprava čela Matný chrom nebo nerez Rozměr čtyřhranu 9 mm, dělený Úzký zámek pro rámové dveře s cylindrickou vložkou. Střelku zámku lze kromě kliky ovládat také klíčem Závora se vysunuje na jeden západ do vzdálenosti 21 mm. Otočná střelka ( zámek je pravolevý ) Střelka a závora jsou galvanizovány Tělo zámku je galvanizováno s otvory pro průchozí montáž vrchního kování FSB. Možné dodatečné úpravy na zakázku ( nutno konzultovat s obchodním oddělením ) Závoru je možné upravovat +/- 5 mm povrchová úprava čela zámku Nirosta Čelo zámku formované do U ( od zámků s dornem 30 mm ) PVC ochrana pro zámky s U čelem Tichá střelka ( pro zámky s dornem od 25 mm ) Otvor pro čtyřhran 10 mm Svírací otvor pro čytřhran Ochrana proti vylomení Různé povrchy a materiály čela zámku dle potřeby zákazníka

10 Anti-panikový dveřní zámek SSF pro jednokřídlé rámové dveře s panikovou funkcí D Serie SSF 02 - APD panikový Certifikace: DIN EN včetně požárních testů EN DIN EN 179 Popis panikové funkce D = Z venkovní strany dveří je možné otevírat klikou pouze za podmínky, že dveře budou odemknuty. Tato varianta je především využitelná na schodištích, chodbách administrativních budov. Zamknuto = Odemknuto = Zvenku možno otevřít pouze pomocí klíče ( i za využití panikové funkce zevnitř). Klika je nefunkční. po odemčení je možný průchod z obou stran za použití kliky. Rozteč 92 mm Dormass 30/35/40/45 mm Šířka čela 16/20/22/24 Povrchová úprava čela Matný chrom nebo nerez Rozměr čtyřhranu 9 mm, dělený Úzký zámek pro rámové dveře s cylindrickou vložkou. Střelku zámku lze kromě kliky ovládat také klíčem Závora se vysunuje na jeden západ do vzdálenosti 21 mm. Otočná střelka ( zámek je pravolevý ) Střelka a závora jsou galvanizovány Tělo zámku je galvanizováno s otvory pro průchozí montáž vrchního kování FSB. Možné dodatečné úpravy na zakázku ( nutno konzultovat s obchodním oddělením ) Závoru je možné upravovat +/- 5 mm povrchová úprava čela zámku Nirosta Čelo zámku formované do U ( od zámků s dornem 30 mm ) PVC ochrana pro zámky s U čelem Tichá střelka ( pro zámky s dornem od 25 mm ) Otvor pro čtyřhran 10 mm Svírací otvor pro čytřhran Ochrana proti vylomení Různé povrchy a materiály čela zámku dle potřeby zákazníka

11 Dveřní zámek SSF pro kyvné, jednokřídlé, rámové dveře Serie SSF 02 RoF - válečkový Třída 3 - pro objektové dveře s vysokou zátěží Certifikace: Certifikace dle DIN EN Rozteč 92 mm Dormass 25/30/35/40/45 mm Šířka čela 16/20/22/24 Povrchová úprava čela Matný chrom nebo nerez Úzký zámek pro rámové dveře s cylindrickou vložkou. Závora se vysunuje na jeden západ do vzdálenosti 21 mm. Střelku lze nastavit v rozmezí 2-9 mm. Střelka a závora jsou poniklovány Tělo zámku je galvanizováno s otvory pro průchozí montáž vrchního kování FSB. Možné dodatečné úpravy na zakázku ( nutno konzultovat s obchodním oddělením ) povrchová úprava čela zámku Nirosta Čelo zámku formované do U ( od zámků s dornem 30 mm ) PVC ochrana pro zámky s U čelem Ochrana proti vylomení Různé povrchy a materiály čela zámku dle potřeby zákazníka

12 Dveřní zámek SSF pro jednokřídlé, rámové dveře s kyvnou střelkou Serie SSF 02 SHR - výklopný Třída 3 - pro objektové dveře s vysokou zátěží Certifikace: Certifikace dle DIN EN Závora výklopná. délka 34,5 mm Dormass 30/35/40/45 mm Šířka čela 20/22/24 Povrchová úprava čela Matný chrom nebo nerez Úzký zámek pro rámové dveře s cylindrickou vložkou. Závora se vyklápí a je galvanizována Tělo zámku je galvanizováno s otvory pro průchozí montáž vrchního kování FSB. Možné dodatečné úpravy na zakázku ( nutno konzultovat s obchodním oddělením ) povrchová úprava čela zámku Nirosta Čelo zámku formované do U ( od zámků s dornem 30 mm ) PVC ochrana pro zámky s U čelem Ochrana proti vylomení Různé povrchy a materiály čela zámku dle potřeby zákazníka

13 K o v á n í F S B p r o r á m o v é d v e ř e Společnost FSB vyrábí ucelený program kování pro hliníkové, plastové a dřevěné rámové dveře. Kování FSB je plně kompaktibilní se zámky SSF. Mnoho modelů je také společně certifikováno dle norem EN 179 a EN Ke klikám FSB lze objednat upevňovací materiál pro pro montáž jednostranně i skrz dveře. FSB a SSF pro tento účel vyvynuly speciální upevňovací šrouby, které lze montovat skrze dveře a zámek. Rozteč otvorů pro šrouby je u všech modelů 50 mm. Šrouby jsou použity se závitem M5 Čtyřhrany jsou ve standardu 8 mm Vratná pružina většina modelů klik FSB pro rámové dveře je vybavena vratnou pružinou, která udržuje kliku ve stabilní poloze a umožňuje stisk do 45. Díky tomuto systému se zvyšuje odolnost vůči axiálním tlakům na kliku a prodlužuje se životnost kování obzvláště u velmi namáhaných dveří. Kování označené tímto symbolem u daného objednacího kódu je vyrobeno v protipožárním provedení dle norem EU. Otvor pro čtyřhran je v tomto provedení 9 mm. U každého modelu je uvedena varianta v jakém materiálu je možné daný model vyrobit. Pro objednání konkrétního modelu v určitém materiálu zůstává kód stejný do poznámky se uvádí pouze materiál. Aluminium = Eloxovaný hliník, AluGrau = slitina křemíku a hliníku, Edelstahl = kartáčovaná nerez, Alu + Farbe = možnost barvy dle vzorníku RAL

14 D v e ř n í k l i k y F S B p r o r á m o v é d v e ř e

15 D v e ř n í k l i k y F S B p r o r á m o v é d v e ř e

16 D v e ř n í k o u l e F S B p r o r á m o v é d v e ř e FSB model otočná koule na oválné rozetě - čtyřhran 8 mm FSB model pevná koule na oválné rozetě FSB model otočná koule na oválné rozetě - čtyřhran 8 mm FSB model pevná koule na oválné rozetě FSB model otočná koule na oválné rozetě - čtyřhran 8 mm FSB Model pevná koule na oválné rozetě FSB model otočná koule na oválné rozetě - čtyřhran 8 mm FSB model pevná koule na oválné rozetě

17 D v e ř n í k o u l e F S B n a r á m o v é d v e ř e FSB model otočná koule na oválné rozetě - čtyřhran 8 mm FSB model pevná koule na oválné rozetě FSB model otočná koule na oválné rozetě - čtyřhran 8 mm FSB model pevná koule na oválné rozetě FSB model otočná koule na hranaté rozetě - čtyřhran 8 mm FSB model pevná koule na hranaté rozetě FSB model otočná koule na oválné rozetě - čtyřhran 8 mm FSB model pevná koule na oválné rozetě

18 O v á l n é r o z e t y p r o r á m o v é d v e ř e B e z p e č n o s t n í r o z e t y p r o r á m o v é d v e ř e

19 B e z p e č n o s t n í k o v á n í F S B n a r á m o v é d v e ř e FSB model bezp. certifikace dle DIN 1906 třída 2 Sada pro rámové dveře kombinace klika/klika Vnější štít tloušťka14 mm Vnitřní štít tloušťka 7 mm Rozteč PZ 72 mm nebo 92 mm Čtyřhran 8 mm Možno dodat také v protipožární úpravě. FSB model bezp. certifikace dle DIN 1906 třída 2 Sada pro rámové dveře kombinace klika/koule Vnější štít tloušťka14 mm Vnitřní štít tloušťka 7 mm Rozteč PZ 72 mm nebo 92 mm Čtyřhran 8 mm Možno dodat také v protipožární úpravě. Po domluvě je možné nechat na zakázku vyměnit typ kliky dle Vašeho požadavku.

20 Spojovací materiál Spojovací materiál pro rámové dveře tento materiál je určen pro spojení dvou klik na oválných rozetách skrze dveře. Ve spojení se zámky SSF Série 01 a 02 tak díky tomuto materiálu získáte velmi pevné a stabilní upevnění kliky. Objednací čísla se specifikují dle tloušťky dveří Kompletní přehled typů naleznete v ceníku. Upevňovací materiál 0526 upevňovací materiál pro kování FSB na rámové dveře. Sada obsahuje: 2 ks šroubů M5 x 25 mm + 2 ks nýtovací matice. Čtyřhrany (9 ).. přesné objednací číslo se specifikuje dle tloušťky profilu. Kompletní přehled typů naleznete v ceníku. Jednostranný čtyřhran 0115 tento typ čtyřhranu se používá převážne pro kombinace klika/koule kdy není nutné montovat kování skrz dveře. Objednací číslo se specifikuje dle rozměru X ( viz nákres dole ) Kompletní přehled typů naleznete v ceníku.
