PÍSKOVÁ FILTRACE S BOČNÍM VÍCECESTNÝM VENTILEM (Modely: SP450, SP500, SP650, SP700)

Transkript

1 PÍSKOVÁ FILTRACE S BOČNÍM VÍCECESTNÝM VENTILEM (Modely: SP450, SP500, SP650, SP700) INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA

2

3 Obsah I. Popis funkcí filtrační nádoby a šesticestného ventilu...4 II. Instalace...4 III. Hlavní rozměry...5 IV. Instalace/spuštění filtrace...5 V. Seznam dílů filtrace...6 VI. Seznam dílů vícecestný ventil...7 VII. Funkce ventilu a význam jeho poloh...8 Děkujeme, že jste si vybrali náš výrobek a že důvěřujete naší společnosti. Aby vám používání tohoto výrobku přinášelo radost, přečtěte si prosím pečlivě tyto pokyny a před použitím zařízení postupujte přesně podle uživatelské příručky, aby nedošlo k poškození zařízení nebo zbytečnému zranění. 3

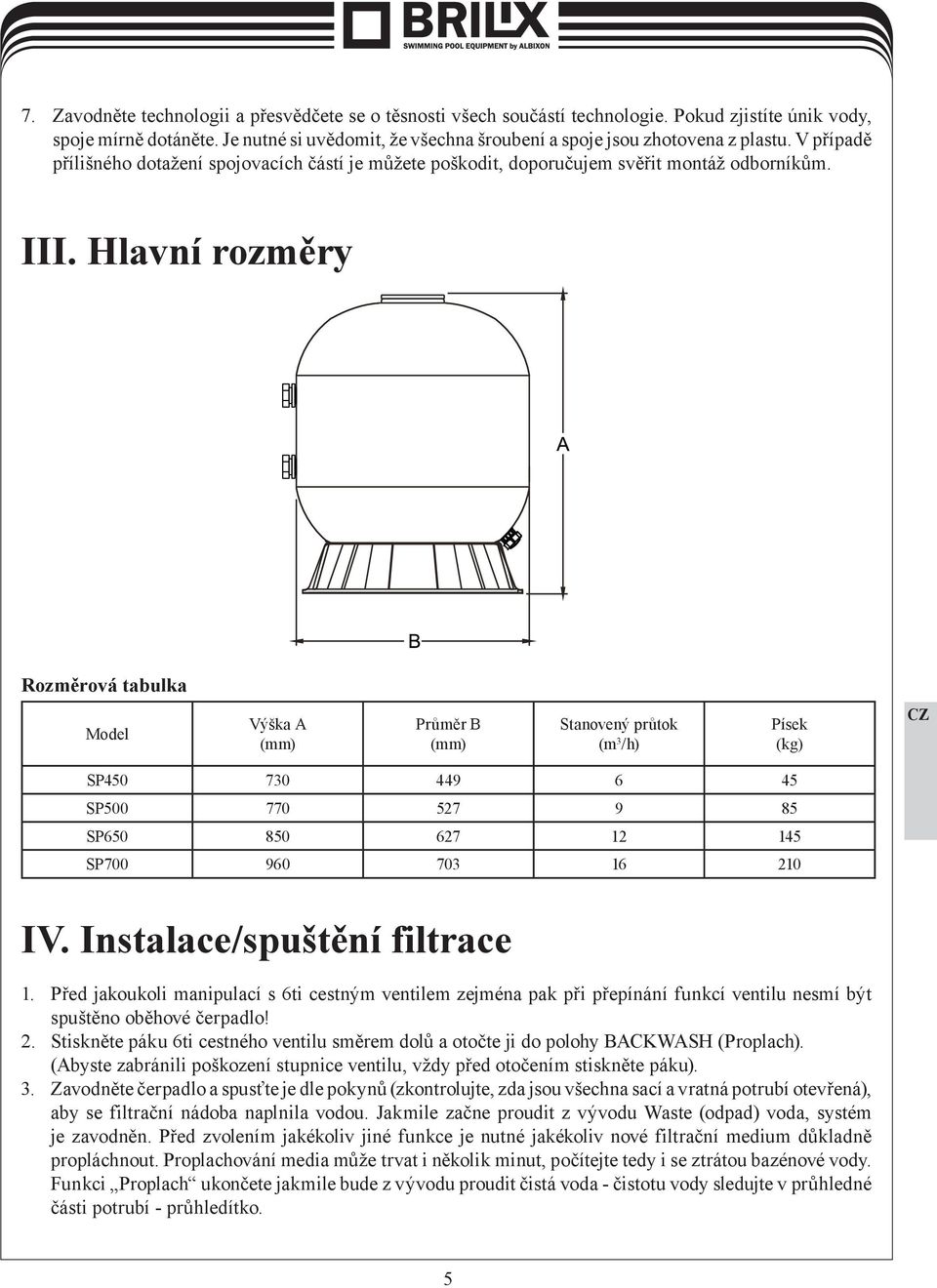

4 I. Popis funkcí filtrační nádoby a šesticestného ventilu Toto kompletní zařízení slouží k údržbě a čištění bazénové vody. Skládá se z vlastní filtrační nádoby s plastovou základnou a z bočního šesticestného ventilu. K vlastnímu čištění vody dochází průtokem vody pomocí oběhového čerpadla přes filtrační nádobu naplněnou filtračním mediem. Nejpoužívanějším filtračním mediem je křemičitý písek. Znečištěná bazénová voda je pomocí oběhového čerpadla nasávána a následně vytlačována přes technologii (potrubí, fitinky, ventily) a šesticestný ventil do vlastní filtrační nádoby. Součástí průhledného vrchního víka filtrační nádoby je závitová část určená pro instalaci manometru. Manometr slouží k vizuální kontrole úrovně znečištění filtračního media. Voda prochází filtračním mediem, kde jsou zachyceny nečistoty. Vyčištěná voda je vytlačována do technologie prostřednictvím potrubí, fitinek, cirkulačních trysek zpět do bazénu. Tento proces čištění bazénové vody je vysoce účinný, plynulý a zajišťuje úplnou recirkulaci bazénové vody. Poznámka: Před změnou polohy páky ventilu vypněte čerpadlo. II. Instalace Pokud pro instalaci zařízení nevyužijete odborný servis, doporučujeme filtrační zařízení namontovat co nejblíže ke skeletu bazénu, maximálně však do vzdálenosti cca 5m. Pokud je nutné namontovat filtračního zařízení do větší vzdálenosti než 5m, obraťte se na odborný servis. Zařízení musí být nainstalováno na zpevněnou rovnou plochu, doporučujeme betonovou desku o minimální síle 10cm. Pro bezproblémovou údržbu a obsluhu doporučujeme nainstalovat celé zařízení pod úroveň hladiny bazénové vody. Vlastní technologie (potrubí) jak sání tak výtlak musí být ukončeno uzavíracími ventily. V místě instalace zařízení doporučujeme zhotovit i odpadní porubí. Odpadní potrubí je možné využít při obsluze a údržbě zařízení. Naplnění filtrační nádoby filtračním mediem: Před plněním filtrační nádoby uložte plasovou základnu na zvolené místo. Na spodní části nádoby namontujte kompletní vypouštěcí ventil a dotáhněte ho. 1. Demontujete průhledné víko filtrační nádoby a zvolna nasypte filtrační medium potřebným množstvím (cca 3/4 pískové nádoby). Při nasypávání media postupujte opatrně aby nedošlo k vyosení centrální trubice. Medium v nádobě vyrovnejte. 2. Pečlivě očistěte drážku hrdla pískové nádoby. Do drážky naistalujte těsnění. Na těsnění naneste vhodnou vodní vazelinu, doporučujeme silikonovou vazelínu. Na filtrační nádobu nasaďte průhledné víko a připevněte pomocí přírubové spony. Šrouby spony utahujte velmi opatrně. Do závitové části víka namontujte velmi opatrně manometr. Manometr našroubujte včetně těsnění na které naneste vazelínu. Manometr dotahujte velmi opatrně a lehce do šroubení s vnitřním plastovým šroubením. 3. Namontujte šesticestný ventil pomocí šroubení a těsnění. 4. Propojovací potrubí namontujte na výtlak oběhového čerpadla a k vývodu šetsticestnéhu ventilu označeného výliskem PUMP (sání). 5. Připojení šesticestného ventilu na výtlačné potrubí proveďte na vývod označený výliskem RETURN (výtlak). Propojte ostatní technologické části. 6. Doporučujeme provést i napojení vývodu 6ti cestného ventilu s označením WASTE (odpad) do vhodného odpadího potubí. 4

5 7. Zavodněte technologii a přesvědčete se o těsnosti všech součástí technologie. Pokud zjistíte únik vody, spoje mírně dotáněte. Je nutné si uvědomit, že všechna šroubení a spoje jsou zhotovena z plastu. V případě přílišného dotažení spojovacích částí je můžete poškodit, doporučujem svěřit montáž odborníkům. III. Hlavní rozměry Rozměrová tabulka Model Výška A (mm) Průměr B (mm) Stanovený průtok (m 3 /h) Písek (kg) SP SP SP SP IV. Instalace/spuštění filtrace 1. Před jakoukoli manipulací s 6ti cestným ventilem zejména pak při přepínání funkcí ventilu nesmí být spuštěno oběhové čerpadlo! 2. Stiskněte páku 6ti cestného ventilu směrem dolů a otočte ji do polohy BACKWASH (Proplach). (Abyste zabránili poškození stupnice ventilu, vždy před otočením stiskněte páku). 3. Zavodněte čerpadlo a spusťte je dle pokynů (zkontrolujte, zda jsou všechna sací a vratná potrubí otevřená), aby se filtrační nádoba naplnila vodou. Jakmile začne proudit z vývodu Waste (odpad) voda, systém je zavodněn. Před zvolením jakékoliv jiné funkce je nutné jakékoliv nové filtrační medium důkladně propláchnout. Proplachování media může trvat i několik minut, počítejte tedy i se ztrátou bazénové vody. Funkci Proplach ukončete jakmile bude z vývodu proudit čistá voda - čistotu vody sledujte v průhledné části potrubí - průhledítko. 5

6 4. Vypněte čerpadlo a nastavte ventil do polohy RINSE (Zafiltrování). Spusťte čerpadlo, dokud voda v průhledítku nebude čistá. Vypněte čerpadlo, nastavte ventil zpět do polohy FILTER (Filtrace) a čerpadlo spusťte. Filtrace nyní pracuje v normálním režimu a odfiltrovává z bazénové vody nečistoty. 5. Zkontrolujte, zda ze systému a filtru neuniká voda a v případě potřeby dotáhněte připojení, šrouby nebo matice. 6. Po určité době filtrování bazénové vody začne manometr vykazovat vyšší tlak a to znamená, že je filtrační medium zanešené nečistotami. V této době je nutné provést Proplach. Při proplachování filtračního media postupujte stejným způsobem jak je popsáno výše a to včetně funkce usazování. Proplach provádějte pokud bude manometr vykazovat tlak cca 1,7-1,9 bar. Poznámka: Během prvního čištění nové bazénové vody bude možná nutné proplachovat filtrační písek častěji, protože tato voda obsahuje více nečistot. V. Seznam dílů filtrace Položka Popis 1 Odvzdušňovací ventil 2 Průhledné víko 3 Přírubová spona 4 Těsnění víka filtrační nádoby 5 Nádoba filtru 6 Odvodňovací trubice 7 Podstavec pod nádobu 8 Vypuštěcí ventil 9 Difuzor 10 Manometr s O-kroužkem 6

7 VI. Seznam dílů vícecestný ventil Položka Popis Množství 1 Páka 1 2 Čep páky 1 3 Podložka 1 4 Šroub s maticí 6 5 Podložka 6 O-kroužek otočného kola 2 7 Otočné kolo 1 8 O-kroužek průhledítka 1 9 Průhledítko 1 10 Matice zátky 1 11 Zátka s O-kroužkem O-kroužek Přípojka ventilu 1 13 Tělo 1 14 Vnitřní těsnění 6ticestného ventilu-spider 1 15 O-kroužek víka ventilu 1 16 Pružina ventilu 1 17 Víko ventilu 1 18 Boční montážní hadicová spojka 1 19 O-kroužek 2 20 Matice spojky 2 21 Trubkové koleno 1 22 Dvojitý šroub 3 23 O-kroužek 3 24 Matice spojky 3 25 Koncovka spojky 4 7

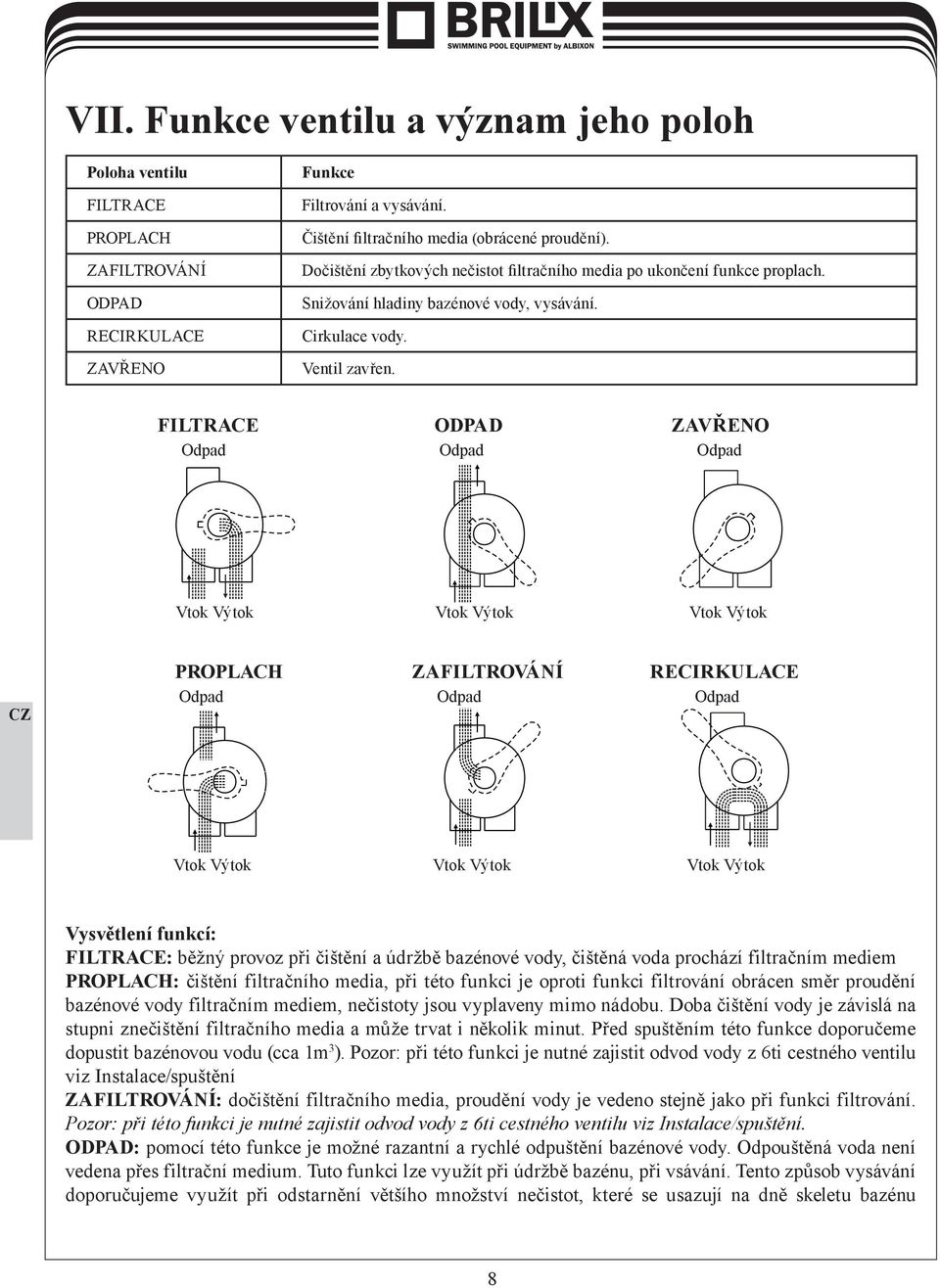

8 VII. Funkce ventilu a význam jeho poloh Poloha ventilu FILTRACE PROPLACH ZAFILTROVÁNÍ ODPAD RECIRKULACE ZAVŘENO Funkce Filtrování a vysávání. Čištění filtračního media (obrácené proudění). Dočištění zbytkových nečistot filtračního media po ukončení funkce proplach. Snižování hladiny bazénové vody, vysávání. Cirkulace vody. Ventil zavřen. FILTRACE ODPAD ZAVŘENO Odpad Odpad Odpad Vtok Výtok Vtok Výtok Vtok Výtok PROPLACH ZAFILTROVÁNÍ RECIRKULACE Odpad Odpad Odpad Vtok Výtok Vtok Výtok Vtok Výtok Vysvětlení funkcí: FILTRACE: běžný provoz při čištění a údržbě bazénové vody, čištěná voda prochází filtračním mediem PROPLACH: čištění filtračního media, při této funkci je oproti funkci filtrování obrácen směr proudění bazénové vody filtračním mediem, nečistoty jsou vyplaveny mimo nádobu. Doba čištění vody je závislá na stupni znečištění filtračního media a může trvat i několik minut. Před spuštěním této funkce doporučeme dopustit bazénovou vodu (cca 1m 3 ). Pozor: při této funkci je nutné zajistit odvod vody z 6ti cestného ventilu viz Instalace/spuštění ZAFILTROVÁNÍ: dočištění filtračního media, proudění vody je vedeno stejně jako při funkci filtrování. Pozor: při této funkci je nutné zajistit odvod vody z 6ti cestného ventilu viz Instalace/spuštění. ODPAD: pomocí této funkce je možné razantní a rychlé odpuštění bazénové vody. Odpouštěná voda není vedena přes filtrační medium. Tuto funkci lze využít při údržbě bazénu, při vsávání. Tento způsob vysávání doporučujeme využít při odstarnění většího množství nečistot, které se usazují na dně skeletu bazénu 8

9 například po použití flokulačních přípravků (vločkovačů). Pozor: při této funkci je nutné zajistit odvod vody z 6ti cestného ventilu viz Instalace/spuštění. RECIRKULACE: při této funkci je voda vedena mimo filtrační medium a je možno jí využít při zavodňování systému filtrace, ze systému je vytěsněn případný vzduch. ZAVŘENO: 6ti cestným ventilem neprotéká voda. Používá se například v případě nutnosti demontáže oběhového čerpadla z technologie. Pozor: při této funkci nesmí být spuštěno oběhové čerpadlo! Doporučení: při zimní odstávce nastavte páku 6ti cestného ventilu do jakékoliv mezipolohy, zabráníte tím nadměrnému opotřebení vnitřního těsněni spider. Nikdy nepřepínejte funkce 6ti cestného ventilu při spuštěném čerpadle!! UPOZORNĚNÍ: Pokud dojde k poruše ventilu, obraťte se na odborný servis. Nedoporučujeme provádět demontáž ventilu svépomocí. Pro demontáž 6ti cestného ventilu je nezbytné technické proškolení u výrobce. Pokud se i přes výše uvedené rozhodnete pro demontáž ventilu, postupujte opatrně, hrozí nebezpečí úrazu. VAROVÁNÍ Před změnou polohy šesticestného ventilu vypněte čerpadlo. Nikdy neprovozujte zařízení bez vody. Nepřipojujte nikdy filtr přímo na zdroj vody z vodovodního řádu. Tlak vody z vodovodního řádu může být mnohem vyšší než je maximální tlak filtru. Nikdy nezapínejte čerpadlo pokud je poloha na šesticestném ventilu v poloze zavřeno nebo pokud je potrubí v oběhovém systému neprůchodné, může dojít k vyššímu tlaku nežli je tlak pracovní a následnému poškození, prasknutí, odtržení víka šesticestného ventilu což může mít za následek poranění nebo škody na majetku. Není přípustné sedat či jinak zatěžovat zařízení. Nečistěte víko filtru ani vlastní nádobu filtru žádným rozpouštědlem, mohlo by dojít k poškození jeho povrchu (ztráta lesku, průhlednosti apod.) Pravidelně čistěte vlasový filtr čerpadla a košík skimmeru, abyste zabránili poškození čerpadla a zajistili řádné fungování systému. Nevyšroubovávejte přírubové spojky, pokud je čerpadlo v chodu. Vzhledem k tomu, že veškeré spoje mají těsnění, není nutné příliš utahovat matice. Mohlo by dojít k poškození plastových dílů. 9
