1 IP kamerový systém - uživatelský návod k obsluze

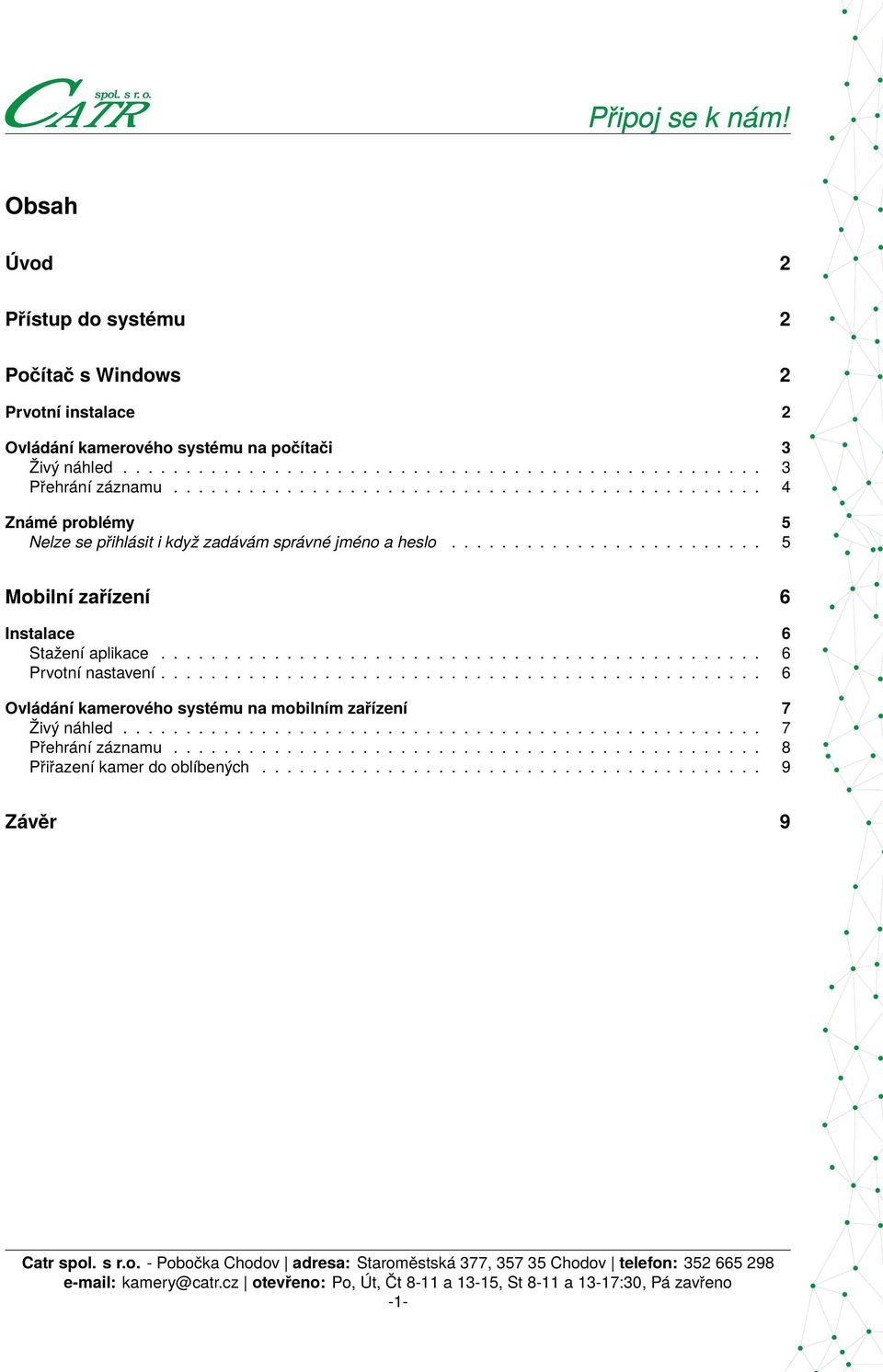

2 _ Připoj se k nám! Obsah Úvod 2 Přístup do systému 2 Počítač s Windows 2 Prvotní instalace 2 Ovládání kamerového systému na počítači 3 Živý náhled Přehrání záznamu Známé problémy 5 Nelze se přihlásit i když zadávám správné jméno a heslo Mobilní zařízení 6 Instalace 6 Stažení aplikace Prvotní nastavení Ovládání kamerového systému na mobilním zařízení 7 Živý náhled Přehrání záznamu Přiřazení kamer do oblíbených Závěr 9-1-

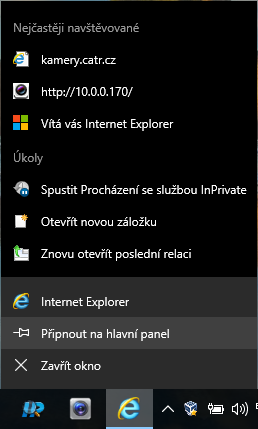

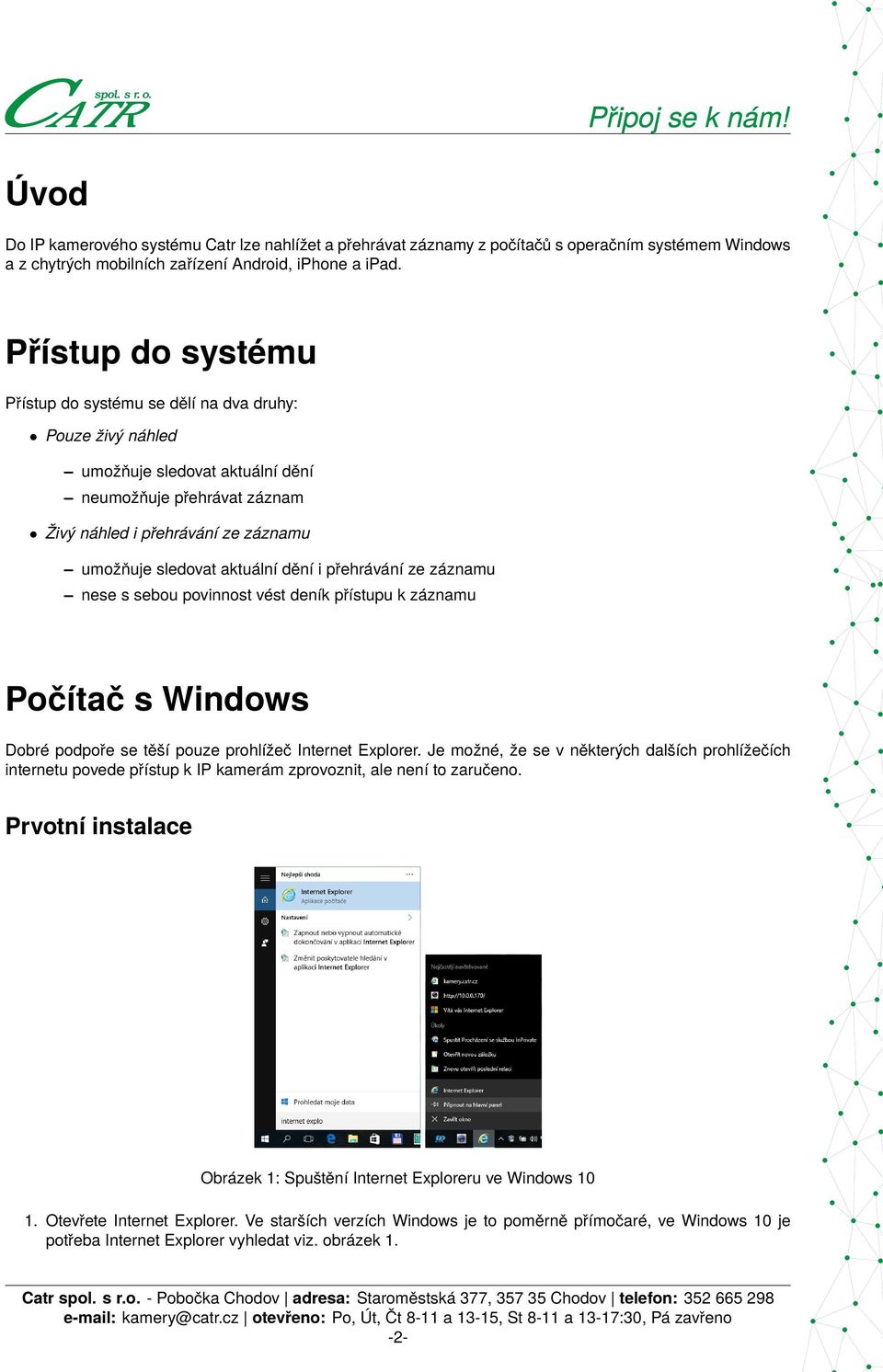

3 Úvod Do IP kamerového systému Catr lze nahlížet a přehrávat záznamy z počítačů s operačním systémem Windows a z chytrých mobilních zařízení Android, iphone a ipad. Přístup do systému Přístup do systému se dělí na dva druhy: Pouze živý náhled umožňuje sledovat aktuální dění neumožňuje přehrávat záznam Živý náhled i přehrávání ze záznamu umožňuje sledovat aktuální dění i přehrávání ze záznamu nese s sebou povinnost vést deník přístupu k záznamu Počítač s Windows Dobré podpoře se těší pouze prohlížeč Internet Explorer. Je možné, že se v některých dalších prohlížečích internetu povede přístup k IP kamerám zprovoznit, ale není to zaručeno. Prvotní instalace Obrázek 1: Spuštění Internet Exploreru ve Windows Otevřete Internet Explorer. Ve starších verzích Windows je to poměrně přímočaré, ve Windows 10 je potřeba Internet Explorer vyhledat viz. obrázek

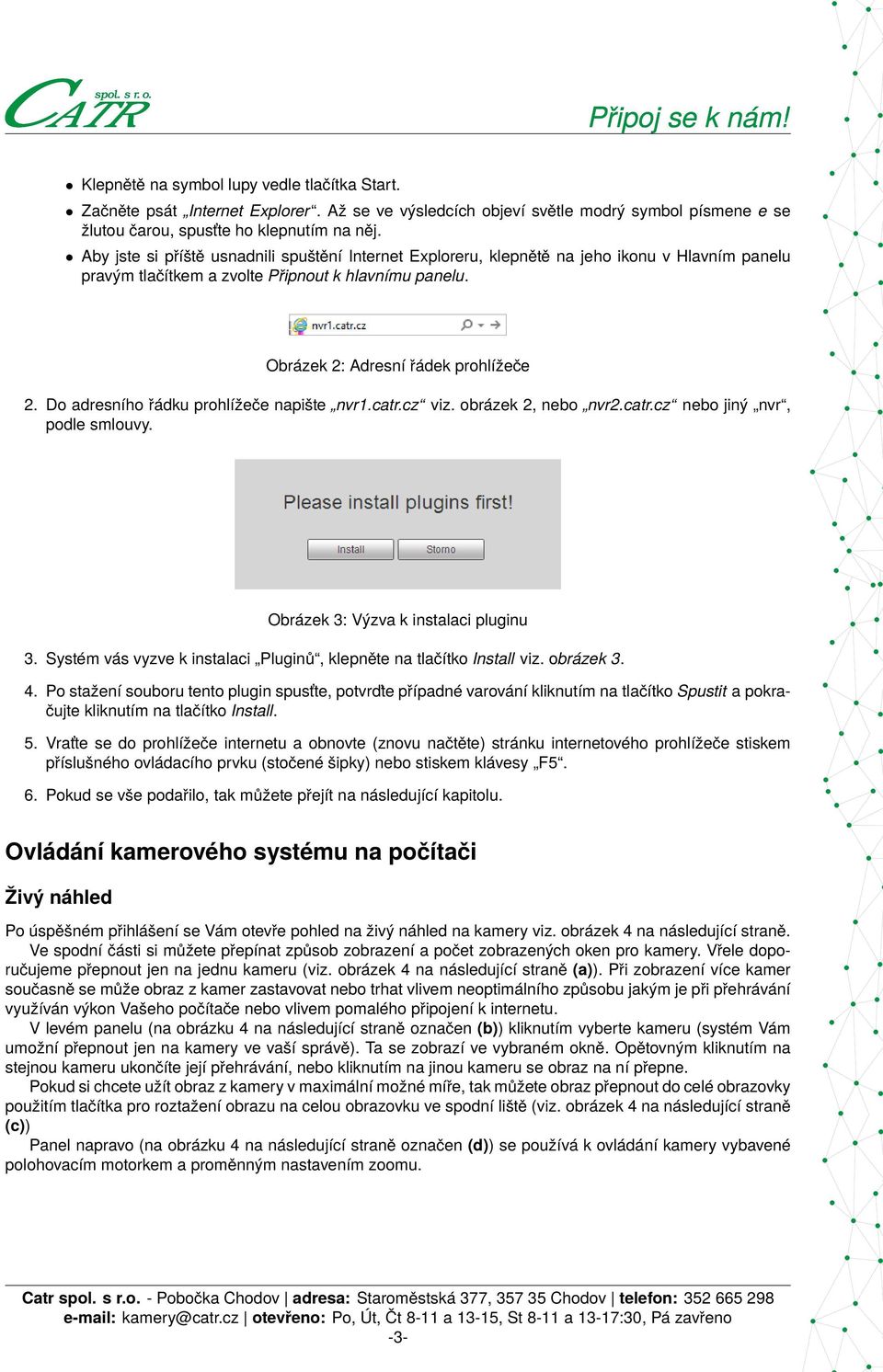

4 Klepnětě na symbol lupy vedle tlačítka Start. Začněte psát Internet Explorer. Až se ve výsledcích objeví světle modrý symbol písmene e se žlutou čarou, spusťte ho klepnutím na něj. Aby jste si příště usnadnili spuštění Internet Exploreru, klepnětě na jeho ikonu v Hlavním panelu pravým tlačítkem a zvolte Připnout k hlavnímu panelu. Obrázek 2: Adresní řádek prohlížeče 2. Do adresního řádku prohlížeče napište nvr1.catr.cz viz. obrázek 2, nebo nvr2.catr.cz nebo jiný nvr, podle smlouvy. Obrázek 3: Výzva k instalaci pluginu 3. Systém vás vyzve k instalaci Pluginů, klepněte na tlačítko Install viz. obrázek Po stažení souboru tento plugin spusťte, potvrďte případné varování kliknutím na tlačítko Spustit a pokračujte kliknutím na tlačítko Install. 5. Vraťte se do prohlížeče internetu a obnovte (znovu načtěte) stránku internetového prohlížeče stiskem příslušného ovládacího prvku (stočené šipky) nebo stiskem klávesy F5. 6. Pokud se vše podařilo, tak můžete přejít na následující kapitolu. Ovládání kamerového systému na počítači Živý náhled Po úspěšném přihlášení se Vám otevře pohled na živý náhled na kamery viz. obrázek 4 na následující straně. Ve spodní části si můžete přepínat způsob zobrazení a počet zobrazených oken pro kamery. Vřele doporučujeme přepnout jen na jednu kameru (viz. obrázek 4 na následující straně (a)). Při zobrazení více kamer současně se může obraz z kamer zastavovat nebo trhat vlivem neoptimálního způsobu jakým je při přehrávání využíván výkon Vašeho počítače nebo vlivem pomalého připojení k internetu. V levém panelu (na obrázku 4 na následující straně označen (b)) kliknutím vyberte kameru (systém Vám umožní přepnout jen na kamery ve vaší správě). Ta se zobrazí ve vybraném okně. Opětovným kliknutím na stejnou kameru ukončíte její přehrávání, nebo kliknutím na jinou kameru se obraz na ní přepne. Pokud si chcete užít obraz z kamery v maximální možné míře, tak můžete obraz přepnout do celé obrazovky použitím tlačítka pro roztažení obrazu na celou obrazovku ve spodní liště (viz. obrázek 4 na následující straně (c)) Panel napravo (na obrázku 4 na následující straně označen (d)) se používá k ovládání kamery vybavené polohovacím motorkem a proměnným nastavením zoomu. -3-

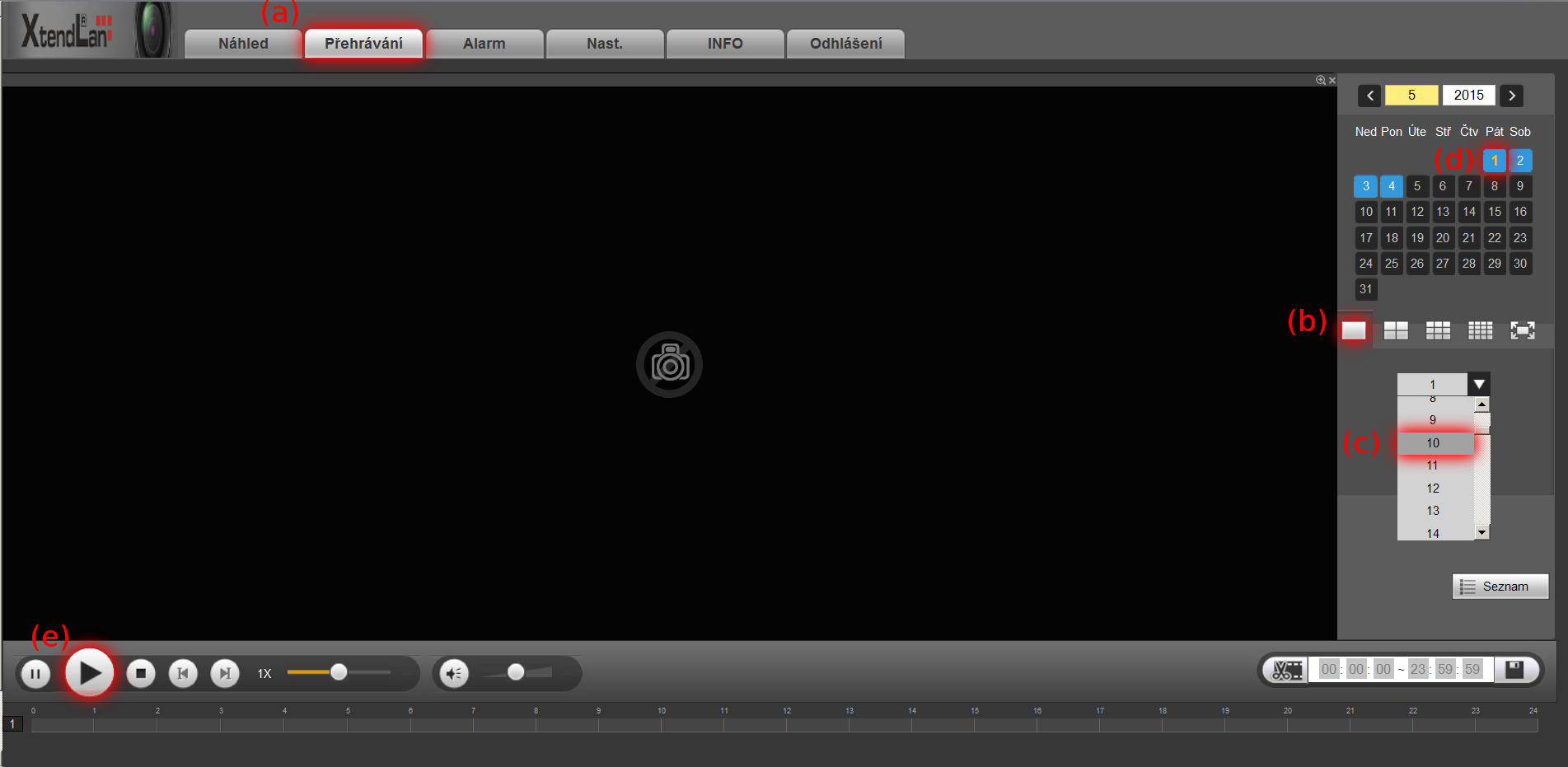

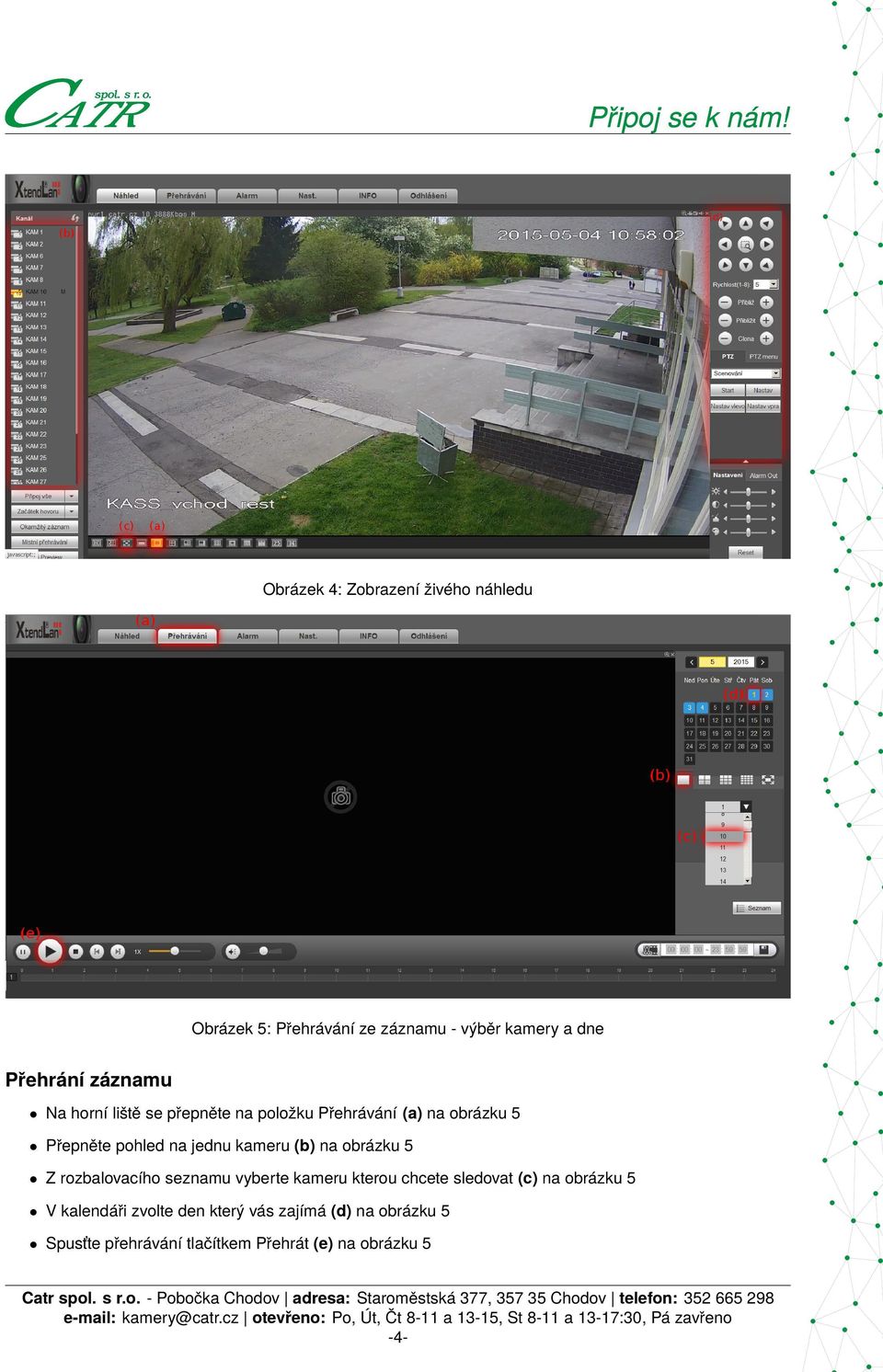

5 Připoj se k nám! Obrázek 4: Zobrazení živého náhledu Obrázek 5: Přehrávání ze záznamu - výběr kamery a dne Přehrání záznamu Na horní liště se přepněte na položku Přehrávání (a) na obrázku 5 Přepněte pohled na jednu kameru (b) na obrázku 5 Z rozbalovacího seznamu vyberte kameru kterou chcete sledovat (c) na obrázku 5 V kalendáři zvolte den který vás zajímá (d) na obrázku 5 Spusťte přehrávání tlačítkem Přehrát (e) na obrázku 5-4-

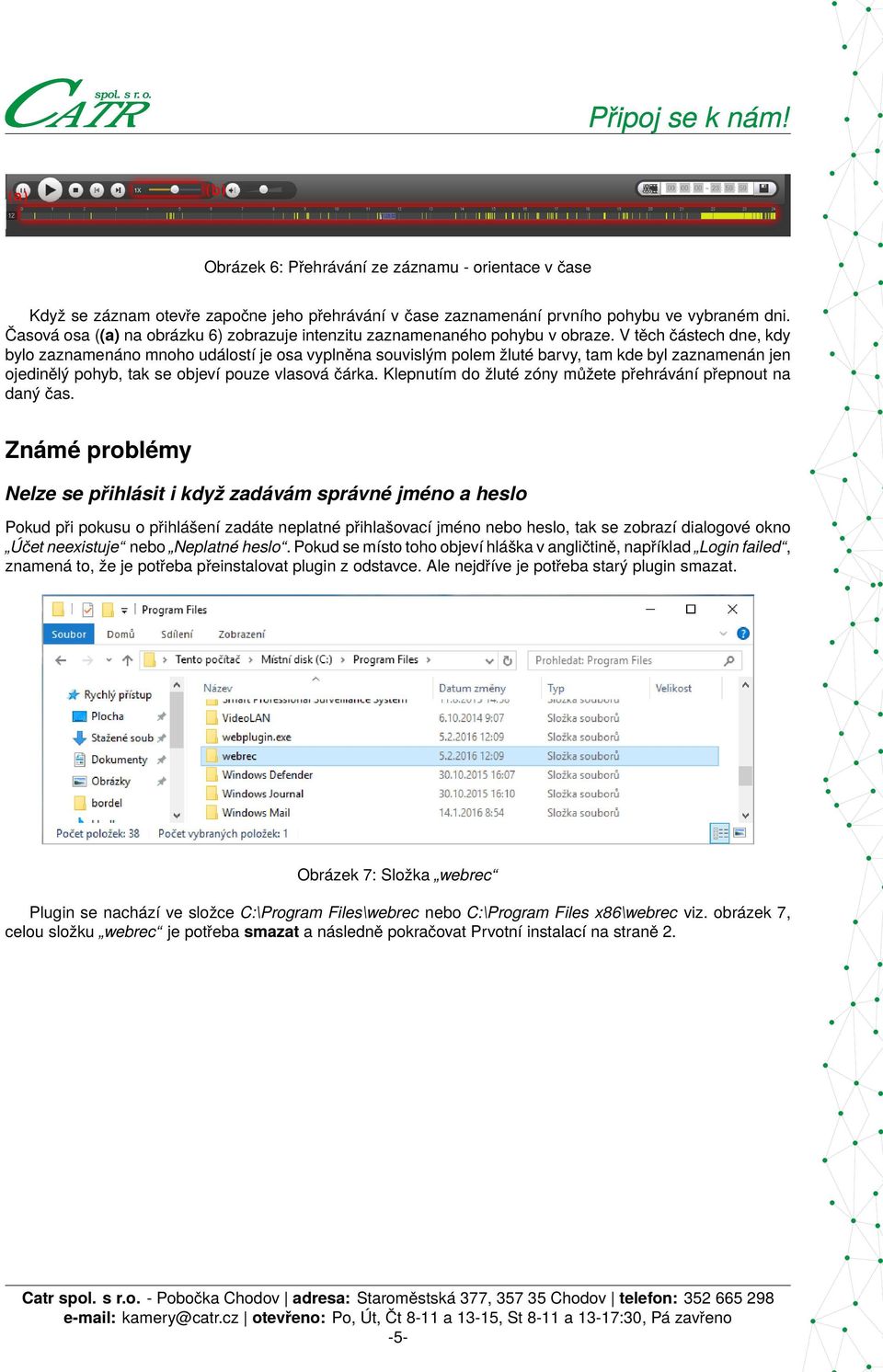

6 Obrázek 6: Přehrávání ze záznamu - orientace v čase Když se záznam otevře započne jeho přehrávání v čase zaznamenání prvního pohybu ve vybraném dni. Časová osa ((a) na obrázku 6) zobrazuje intenzitu zaznamenaného pohybu v obraze. V těch částech dne, kdy bylo zaznamenáno mnoho událostí je osa vyplněna souvislým polem žluté barvy, tam kde byl zaznamenán jen ojedinělý pohyb, tak se objeví pouze vlasová čárka. Klepnutím do žluté zóny můžete přehrávání přepnout na daný čas. Známé problémy Nelze se přihlásit i když zadávám správné jméno a heslo Pokud při pokusu o přihlášení zadáte neplatné přihlašovací jméno nebo heslo, tak se zobrazí dialogové okno Účet neexistuje nebo Neplatné heslo. Pokud se místo toho objeví hláška v angličtině, například Login failed, znamená to, že je potřeba přeinstalovat plugin z odstavce. Ale nejdříve je potřeba starý plugin smazat. Obrázek 7: Složka webrec Plugin se nachází ve složce C:\Program Files\webrec nebo C:\Program Files x86\webrec viz. obrázek 7, celou složku webrec je potřeba smazat a následně pokračovat Prvotní instalací na straně

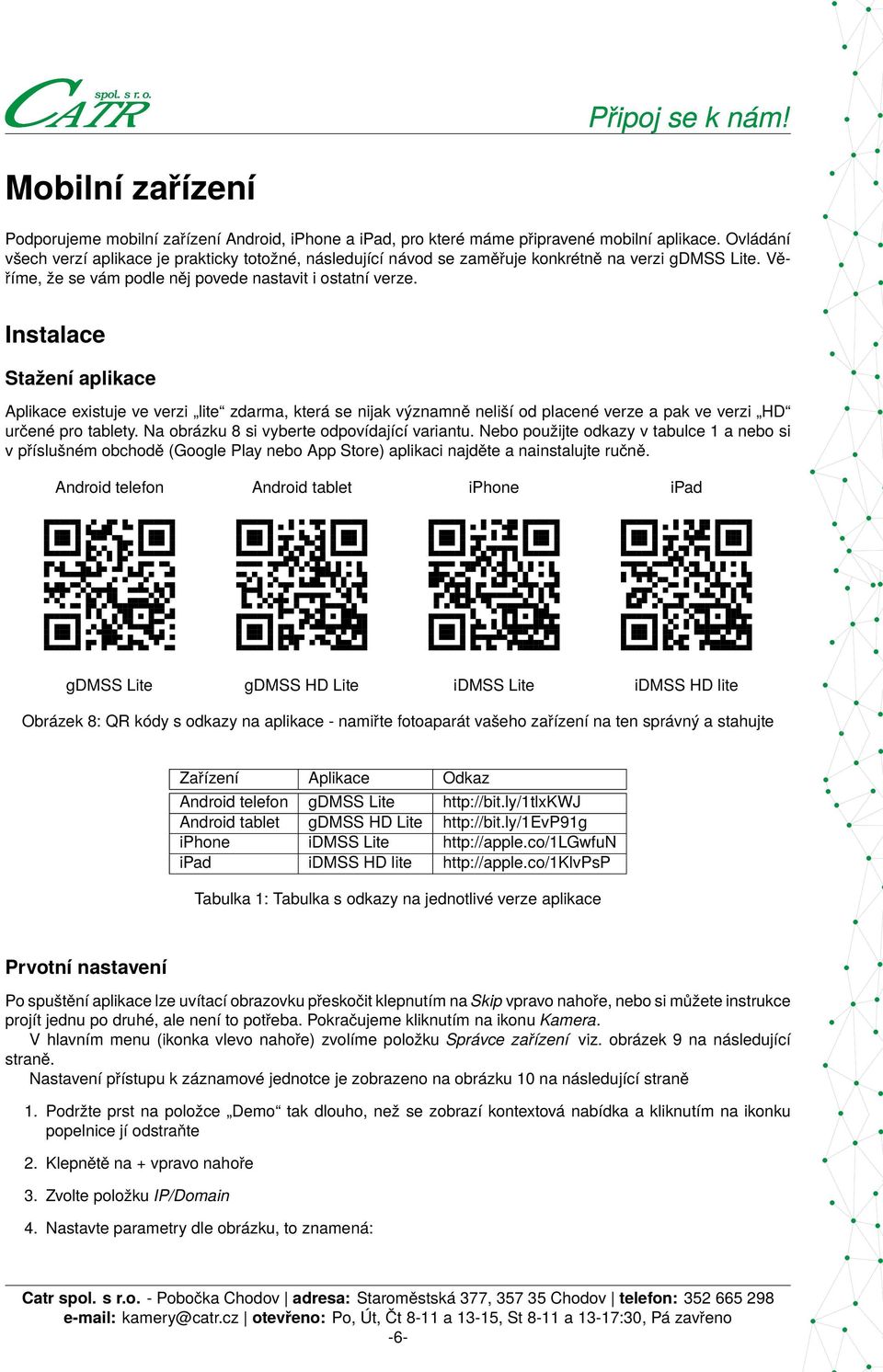

7 Mobilní zařízení Podporujeme mobilní zařízení Android, iphone a ipad, pro které máme připravené mobilní aplikace. Ovládání všech verzí aplikace je prakticky totožné, následující návod se zaměřuje konkrétně na verzi gdmss Lite. Věříme, že se vám podle něj povede nastavit i ostatní verze. Instalace Stažení aplikace Aplikace existuje ve verzi lite zdarma, která se nijak významně neliší od placené verze a pak ve verzi HD určené pro tablety. Na obrázku 8 si vyberte odpovídající variantu. Nebo použijte odkazy v tabulce 1 a nebo si v příslušném obchodě (Google Play nebo App Store) aplikaci najděte a nainstalujte ručně. Android telefon Android tablet iphone ipad gdmss Lite gdmss HD Lite idmss Lite idmss HD lite Obrázek 8: QR kódy s odkazy na aplikace - namiřte fotoaparát vašeho zařízení na ten správný a stahujte Zařízení Aplikace Odkaz Android telefon gdmss Lite Android tablet gdmss HD Lite iphone idmss Lite ipad idmss HD lite Tabulka 1: Tabulka s odkazy na jednotlivé verze aplikace Prvotní nastavení Po spuštění aplikace lze uvítací obrazovku přeskočit klepnutím na Skip vpravo nahoře, nebo si můžete instrukce projít jednu po druhé, ale není to potřeba. Pokračujeme kliknutím na ikonu Kamera. V hlavním menu (ikonka vlevo nahoře) zvolíme položku Správce zařízení viz. obrázek 9 na následující straně. Nastavení přístupu k záznamové jednotce je zobrazeno na obrázku 10 na následující straně 1. Podržte prst na položce Demo tak dlouho, než se zobrazí kontextová nabídka a kliknutím na ikonku popelnice jí odstraňte 2. Klepnětě na + vpravo nahoře 3. Zvolte položku IP/Domain 4. Nastavte parametry dle obrázku, to znamená: -6-

8 Záhlaví hlavní obrazovky Hlavní menu Obrázek 9: Základní orientace v programu Obrázek 10: Nastavení záznamové jednotky Jméno: dle libosti Adresa: nvr1.catr.cz nebo nvr2.catr.cz (podívejte se do smlouvy) Uživatel: přidělené uživatelské jméno Heslo: přidělené heslo Živý náhled přepněte na Hlavní Přehrávání přepněte na Hlavní Uložte nastavení klepnutím na ikonu diskety vpravo nahoře Nyní jste připraveni přistupovat ke kamerovému systému. Přejděte na Živý náhled (dvakrát klepněte na ikonu vlevo nahoře, šipka vlevo a ikona menu). Ovládání kamerového systému na mobilním zařízení Když si ovládání osvojíte je pak velice jednoduché a přímočaré. Živý náhled V záhlaví hlavní obrazovky zvolte ikonu vpravo nahoře Výběr kamer (viz. obrázek 9) a podobně jako na obrázku 11 na následující straně rozbalte nabídku nvr1.catr.cz a ťuknutím na kolečko vedle Kamer (Kanálů) označte ty které chcete zobrazit a klepněte na tlačítko Živý náhled. Systém vám umožní sledovat jen ty kamery ke kterým máte přístup. Otočením vašeho zařízení na bok dojde k přepnutí obrazu do celé obrazovky. Pohyby dvou prstů k sobě a od sebe můžete měnit zvětšení obrazu a pohybem jednoho prstu vlevo a vpravo lze přepínat mezi kamerami, -7-

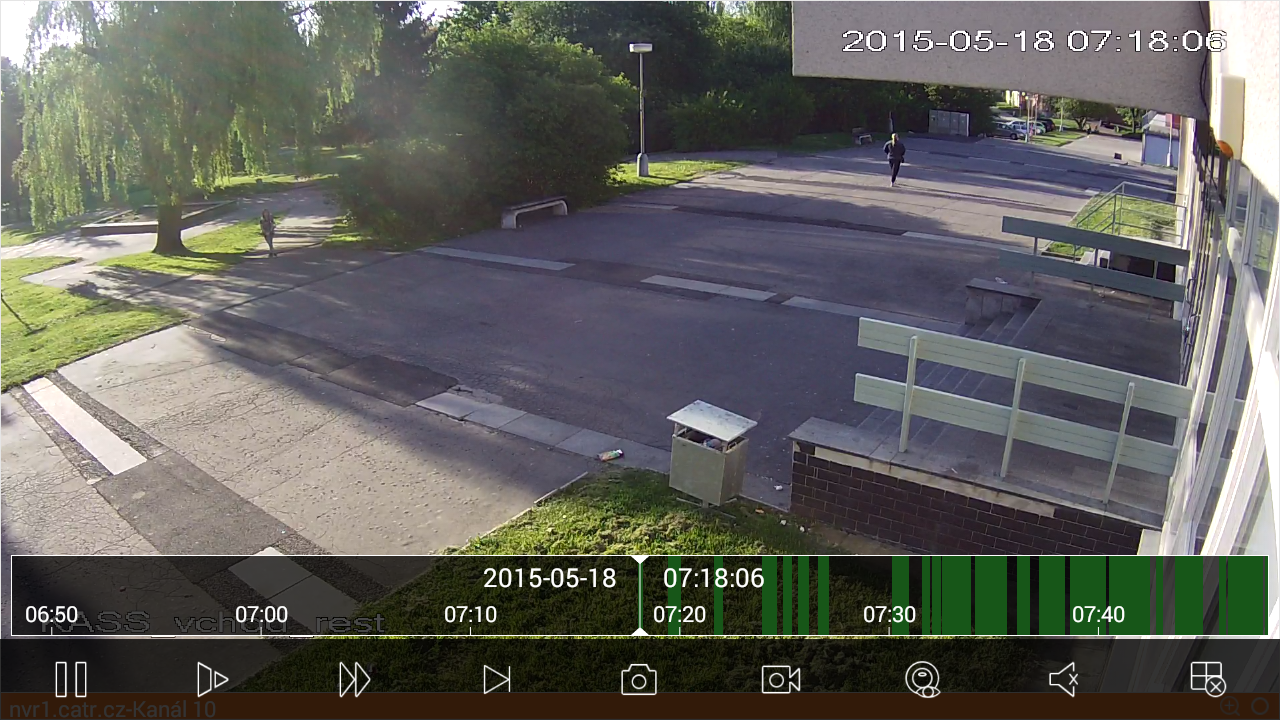

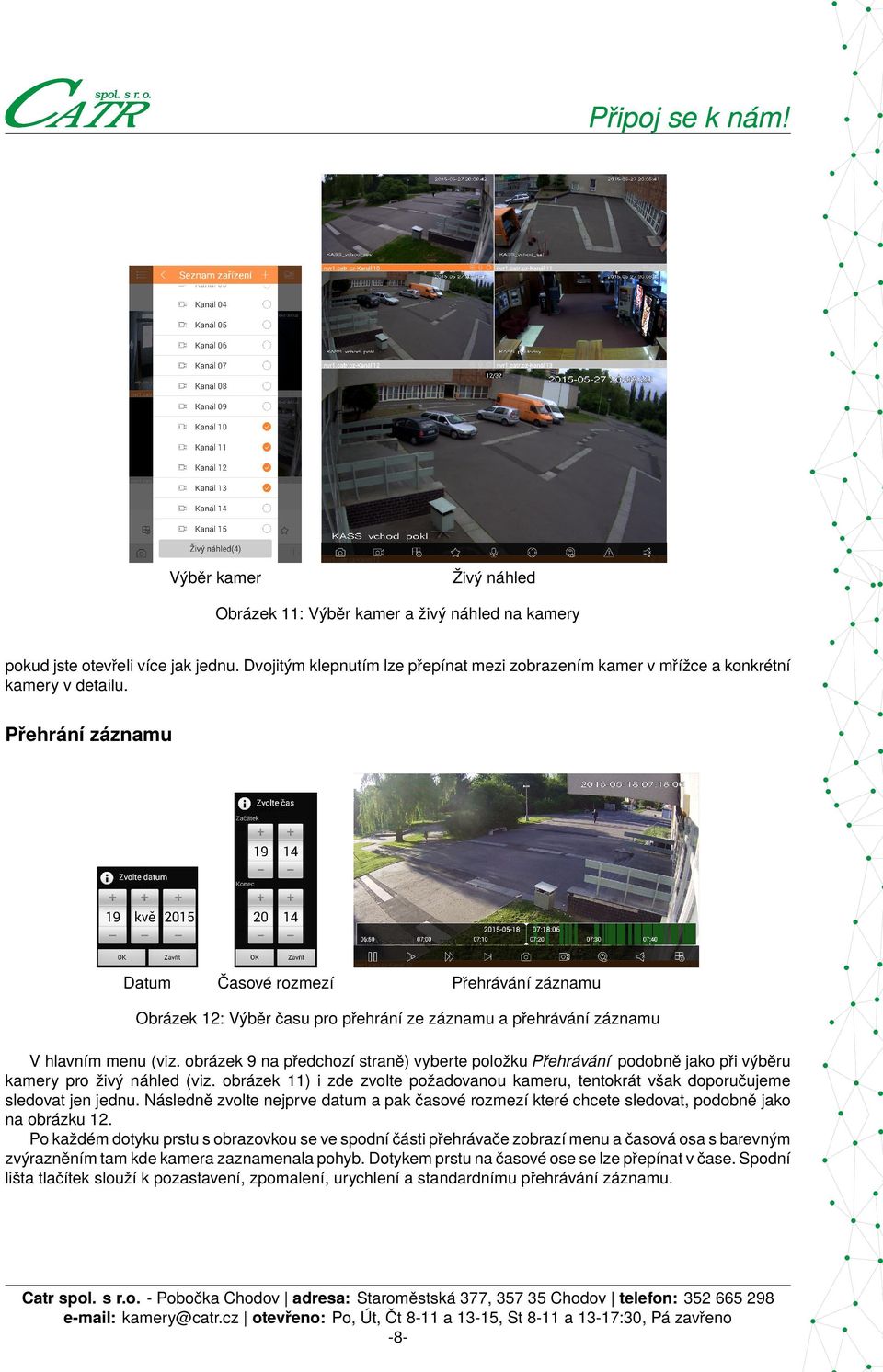

9 Připoj se k nám! Výběr kamer Živý náhled Obrázek 11: Výběr kamer a živý náhled na kamery pokud jste otevřeli více jak jednu. Dvojitým klepnutím lze přepínat mezi zobrazením kamer v mřížce a konkrétní kamery v detailu. Přehrání záznamu Datum Časové rozmezí Přehrávání záznamu Obrázek 12: Výběr času pro přehrání ze záznamu a přehrávání záznamu V hlavním menu (viz. obrázek 9 na předchozí straně) vyberte položku Přehrávání podobně jako při výběru kamery pro živý náhled (viz. obrázek 11) i zde zvolte požadovanou kameru, tentokrát však doporučujeme sledovat jen jednu. Následně zvolte nejprve datum a pak časové rozmezí které chcete sledovat, podobně jako na obrázku 12. Po každém dotyku prstu s obrazovkou se ve spodní části přehrávače zobrazí menu a časová osa s barevným zvýrazněním tam kde kamera zaznamenala pohyb. Dotykem prstu na časové ose se lze přepínat v čase. Spodní lišta tlačítek slouží k pozastavení, zpomalení, urychlení a standardnímu přehrávání záznamu. -8-

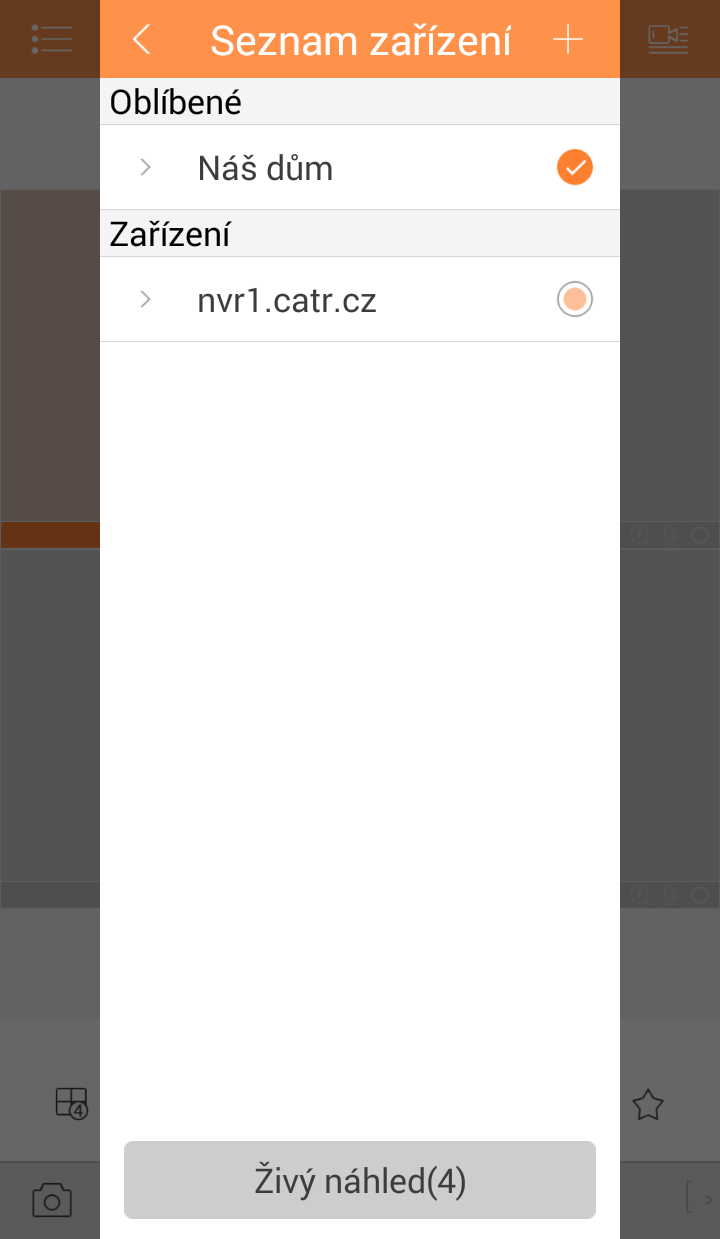

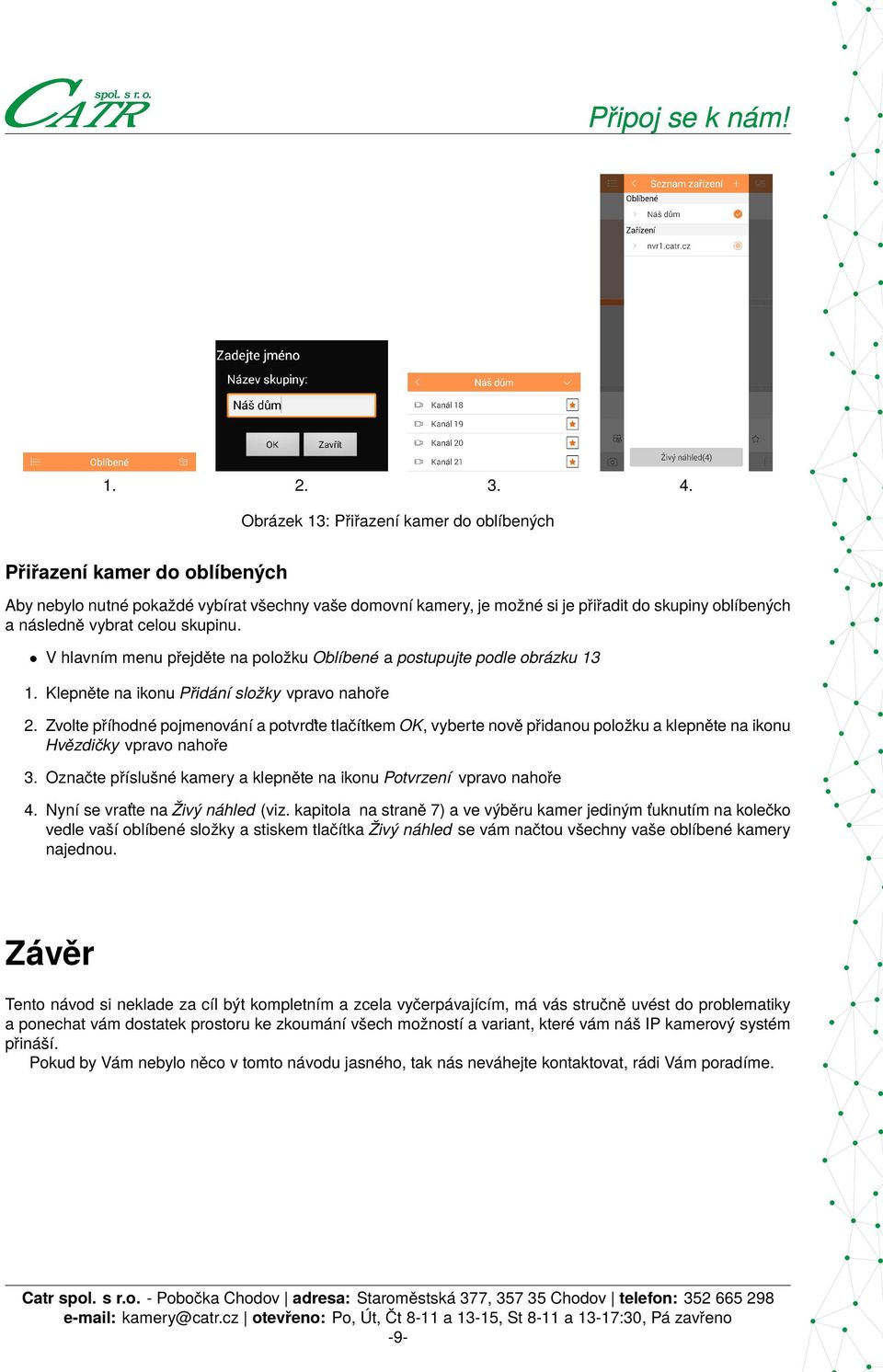

10 Obrázek 13: Přiřazení kamer do oblíbených Přiřazení kamer do oblíbených Aby nebylo nutné pokaždé vybírat všechny vaše domovní kamery, je možné si je přiřadit do skupiny oblíbených a následně vybrat celou skupinu. V hlavním menu přejděte na položku Oblíbené a postupujte podle obrázku Klepněte na ikonu Přidání složky vpravo nahoře 2. Zvolte příhodné pojmenování a potvrďte tlačítkem OK, vyberte nově přidanou položku a klepněte na ikonu Hvězdičky vpravo nahoře 3. Označte příslušné kamery a klepněte na ikonu Potvrzení vpravo nahoře 4. Nyní se vraťte na Živý náhled (viz. kapitola na straně 7) a ve výběru kamer jediným ťuknutím na kolečko vedle vaší oblíbené složky a stiskem tlačítka Živý náhled se vám načtou všechny vaše oblíbené kamery najednou. Závěr Tento návod si neklade za cíl být kompletním a zcela vyčerpávajícím, má vás stručně uvést do problematiky a ponechat vám dostatek prostoru ke zkoumání všech možností a variant, které vám náš IP kamerový systém přináší. Pokud by Vám nebylo něco v tomto návodu jasného, tak nás neváhejte kontaktovat, rádi Vám poradíme. -9-
