1 RD DANTE STANDARDNÍ PROVEDENÍ

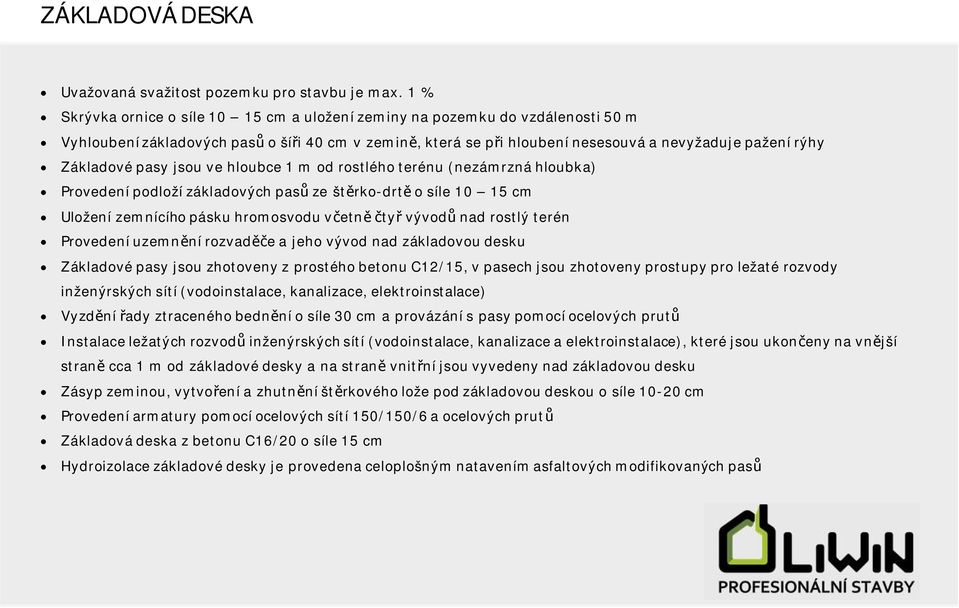

2 ZÁKLADOVÁ DESKA Uvažovaná svažitost pozemku pro stavbu je max. 1 % Skrývka ornice o síle cm a uložení zeminy na pozemku do vzdálenosti 50 m Vyhloubení základových pas o šíi 40 cm v zemin, která se pi hloubení nesesouvá a nevyžaduje pažení rýhy Základové pasy jsou ve hloubce 1 m od rostlého terénu (nezámrzná hloubka) Provedení podloží základových pas ze štrko-drt o síle cm Uložení zemnícího pásku hromosvodu vetnty vývod nad rostlý terén Provedení uzemnní rozvade a jeho vývod nad základovou desku Základové pasy jsou zhotoveny z prostého betonu C12/15, v pasech jsou zhotoveny prostupy pro ležaté rozvody inženýrských sítí (vodoinstalace, kanalizace, elektroinstalace) Vyzdní ady ztraceného bednní o síle 30 cm a provázání s pasy pomocí ocelových prut Instalace ležatých rozvod inženýrských sítí (vodoinstalace, kanalizace a elektroinstalace), které jsou ukoneny na vnjší stran cca 1 m od základové desky a na stran vnitní jsou vyvedeny nad základovou desku Zásyp zeminou, vytvoení a zhutnní štrkového lože pod základovou deskou o síle cm Provedení armatury pomocí ocelových sítí 150/150/6 a ocelových prut Základová deska z betonu C16/20 o síle 15 cm Hydroizolace základové desky je provedena celoplošným natavením asfaltových modifikovaných pas

pasy jsou ve hloubce 1 m od rostlého terénu (nezámrzná hloubka) Provedení podloží základových pas ze štrko-drt o síle 10 15 cm Uložení zemnícího pásku hromosvodu vetnty vývod nad rostlý terén

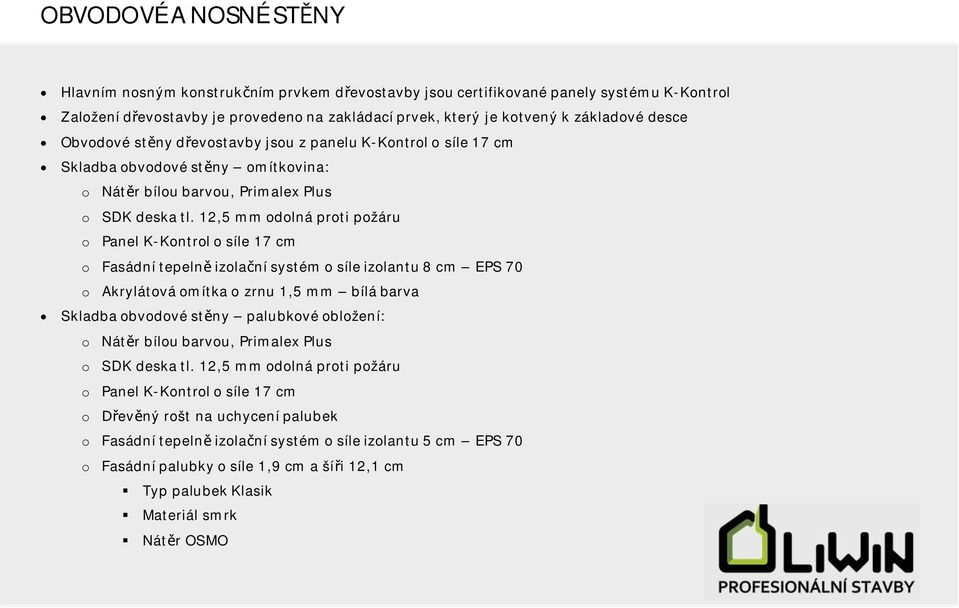

3 OBVODOVÉ A NOSNÉ STNY Hlavním nosným konstrukním prvkem devostavby jsou certifikované panely systému K-Kontrol Založení devostavby je provedeno na zakládací prvek, který je kotvený k základové desce Obvodové stny devostavby jsou z panelu K-Kontrol o síle 17 cm Skladba obvodové stny omítkovina: o Nátr bílou barvou, Primalex Plus o SDK deska tl. 12,5 mm odolná proti požáru o Panel K-Kontrol o síle 17 cm o Fasádní tepeln izolaní systém o síle izolantu 8 cm EPS 70 o Akrylátová omítka o zrnu 1,5 mm bílá barva Skladba obvodové stny palubkové obložení: o Nátr bílou barvou, Primalex Plus o SDK deska tl. 12,5 mm odolná proti požáru o Panel K-Kontrol o síle 17 cm o evný rošt na uchycení palubek o Fasádní tepeln izolaní systém o síle izolantu 5 cm EPS 70 o Fasádní palubky o síle 1,9 cm a šíi 12,1 cm Typ palubek Klasik Materiál smrk Nátr OSMO

12,5 mm odolná proti požáru o Panel K-Kontrol o síle 17 cm o Fasádní tepeln izolaní systém o síle izolantu 8 cm EPS 70 o Akrylátová omítka o zrnu 1,5 mm bílá barva Skladba obvodové stny palubkové

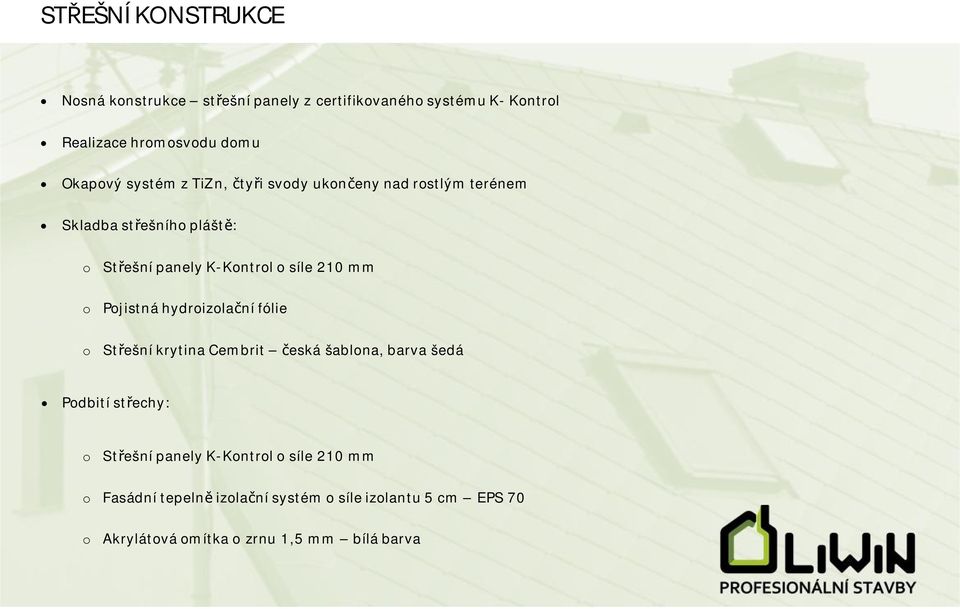

4 STEŠNÍ KONSTRUKCE Nosná konstrukce stešní panely z certifikovaného systému K- Kontrol Realizace hromosvodu domu Okapový systém z TiZn, tyi svody ukoneny nad rostlým terénem Skladba stešního plášt: o Stešní panely K-Kontrol o síle 210 mm o Pojistná hydroizolaní fólie o Stešní krytina Cembrit eská šablona, barva šedá Podbití stechy: o Stešní panely K-Kontrol o síle 210 mm o Fasádní tepeln izolaní systém o síle izolantu 5 cm EPS 70 o Akrylátová omítka o zrnu 1,5 mm bílá barva

Pojistná hydroizolaní fólie o Stešní krytina Cembrit eská šablona, barva šedá Podbití stechy: o Stešní panely K-Kontrol

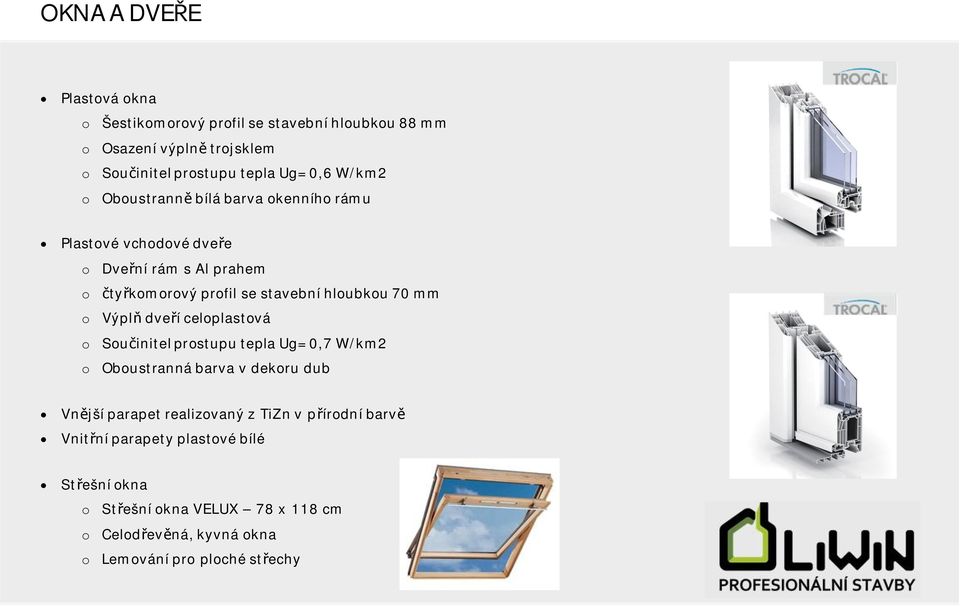

5 OKNA A DVEE Plastová okna o Šestikomorový profil se stavební hloubkou 88 mm o Osazení výpln trojsklem o Souinitel prostupu tepla Ug=0,6 W/km2 o Oboustrann bílá barva okenního rámu Plastové vchodové dvee o Dvení rám s Al prahem o tykomorový profil se stavební hloubkou 70 mm o Výpl dveí celoplastová o Souinitel prostupu tepla Ug=0,7 W/km2 o Oboustranná barva v dekoru dub Vnjší parapet realizovaný z TiZn v pírodní barv Vnitní parapety plastové bílé Stešní okna o Stešní okna VELUX 78 x 118 cm o Celodevná, kyvná okna o Lemování pro ploché stechy

mm o Výpl dveí celoplastová o Souinitel prostupu tepla Ug=0,7 W/km2 o Oboustranná barva v dekoru dub Vnjší parapet realizovaný z TiZn v

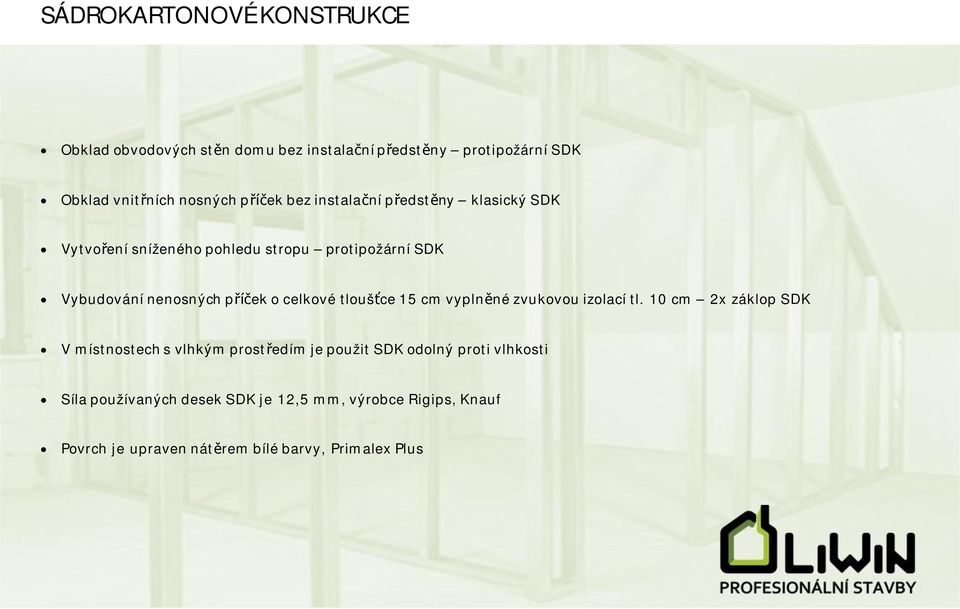

6 SÁDROKARTONOVÉ KONSTRUKCE Obklad obvodových stn domu bez instalaní pedstny protipožární SDK Obklad vnitních nosných pek bez instalaní pedstny klasický SDK Vytvoení sníženého pohledu stropu protipožární SDK Vybudování nenosných pek o celkové tloušce 15 cm vyplnné zvukovou izolací tl. 10 cm 2x záklop SDK V místnostech s vlhkým prostedím je použit SDK odolný proti vlhkosti Síla používaných desek SDK je 12,5 mm, výrobce Rigips, Knauf Povrch je upraven nátrem bílé barvy, Primalex Plus

tloušce 15 cm vyplnné zvukovou izolací tl.

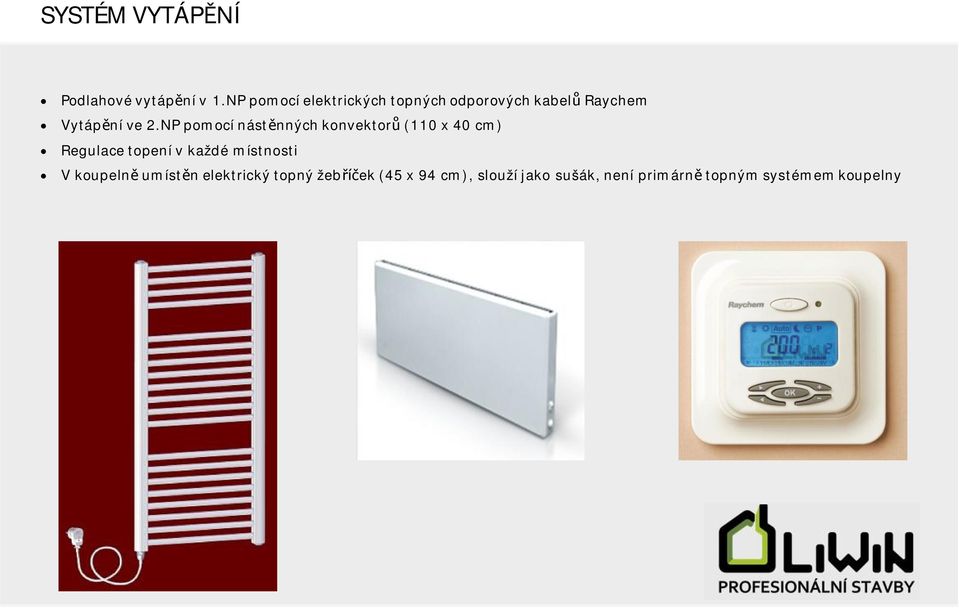

7 SYSTÉM VYTÁPNÍ Podlahové vytápní v 1.NP pomocí elektrických topných odporových kabel Raychem Vytápní ve 2.NP pomocí nástnných konvektor (110 x 40 cm) Regulace topení v každé místnosti V koupeln umístn elektrický topný žebek (45 x 94 cm), slouží jako sušák, není primárn topným systémem koupelny

NP pomocí nástnných konvektor (110 x 40 cm) Regulace topení v každé

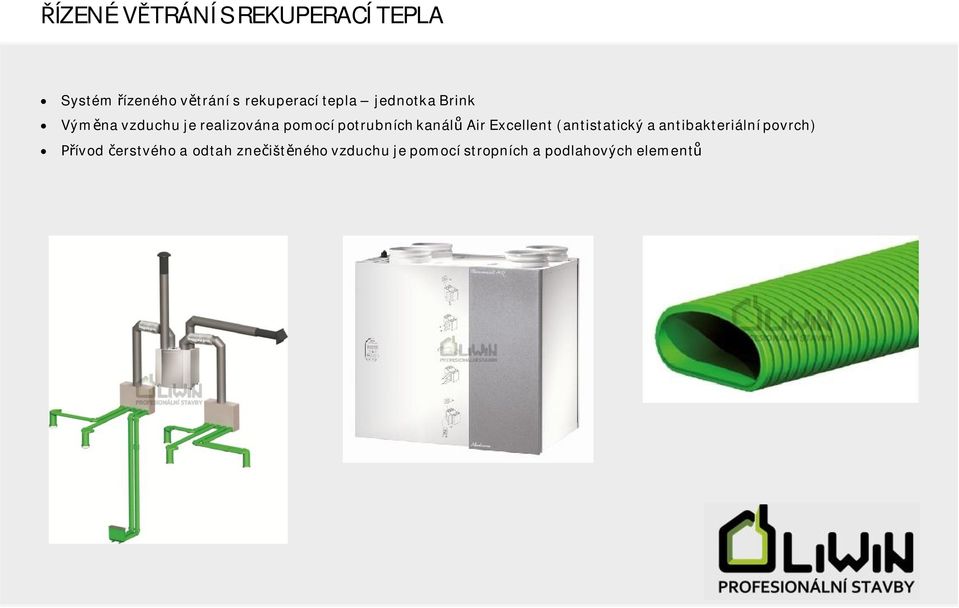

8 ÍZENÉ VTRÁNÍ S REKUPERACÍ TEPLA Systém ízeného vtrání s rekuperací tepla jednotka Brink Výmna vzduchu je realizována pomocí potrubních kanál Air Excellent (antistatický a antibakteriální povrch) ívod erstvého a odtah zneištného vzduchu je pomocí stropních a podlahových element

kanál Air Excellent (antistatický a antibakteriální povrch) ívod

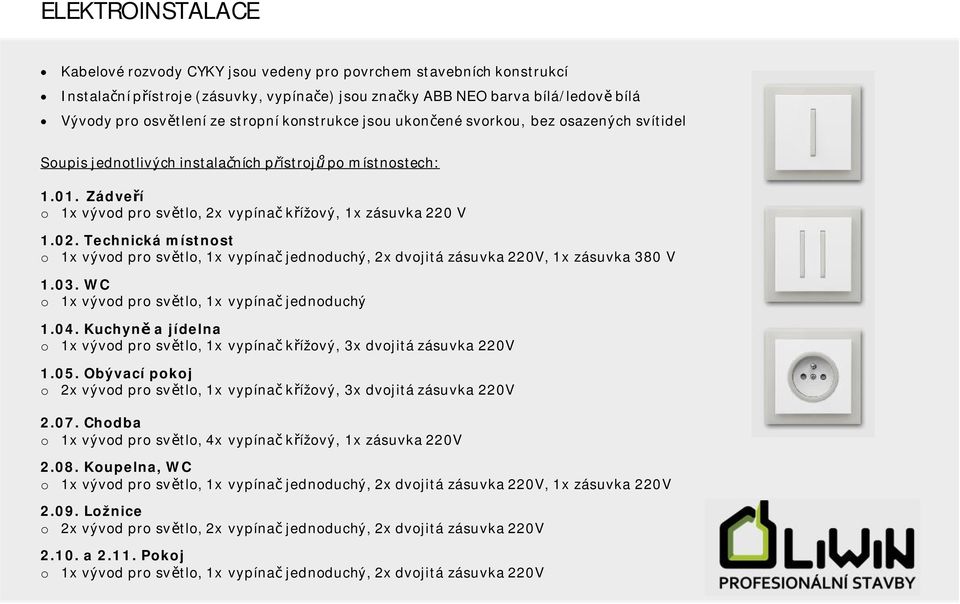

9 ELEKTROINSTALACE Kabelové rozvody CYKY jsou vedeny pro povrchem stavebních konstrukcí Instalaní pístroje (zásuvky, vypínae) jsou znaky ABB NEO barva bílá/ledov bílá Vývody pro osvtlení ze stropní konstrukce jsou ukonené svorkou, bez osazených svítidel Soupis jednotlivých instalaních pístroj po místnostech: Zádveí o 1x vývod pro svtlo, 2x vypína kížový, 1x zásuvka 220 V Technická místnost o 1x vývod pro svtlo, 1x vypína jednoduchý, 2x dvojitá zásuvka 220V, 1x zásuvka 380 V WC o 1x vývod pro svtlo, 1x vypína jednoduchý Kuchyn a jídelna o 1x vývod pro svtlo, 1x vypína kížový, 3x dvojitá zásuvka 220V Obývací pokoj o 2x vývod pro svtlo, 1x vypína kížový, 3x dvojitá zásuvka 220V Chodba o 1x vývod pro svtlo, 4x vypína kížový, 1x zásuvka 220V Koupelna, WC o 1x vývod pro svtlo, 1x vypína jednoduchý, 2x dvojitá zásuvka 220V, 1x zásuvka 220V Ložnice o 2x vývod pro svtlo, 2x vypína jednoduchý, 2x dvojitá zásuvka 220V a Pokoj o 1x vývod pro svtlo, 1x vypína jednoduchý, 2x dvojitá zásuvka 220V

Technická místnost o 1x vývod pro svtlo, 1x vypína jednoduchý, 2x dvojitá zásuvka 220V, 1x zásuvka 380 V 1.03. WC o 1x vývod pro svtlo, 1x vypína jednoduchý 1.04.

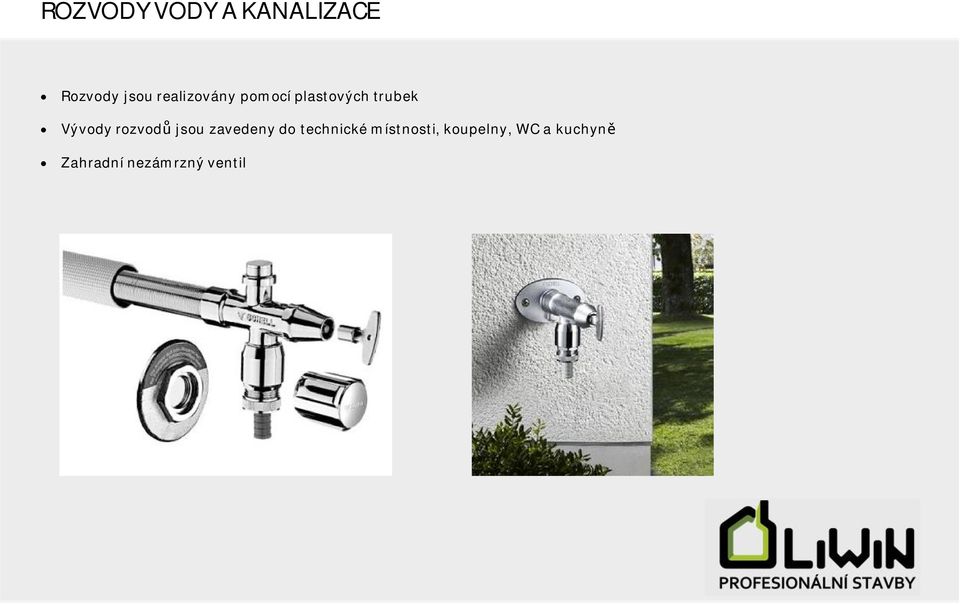

10 ROZVODY VODY A KANALIZACE Rozvody jsou realizovány pomocí plastových trubek Vývody rozvod jsou zavedeny do technické místnosti, koupelny, WC a kuchyn Zahradní nezámrzný ventil

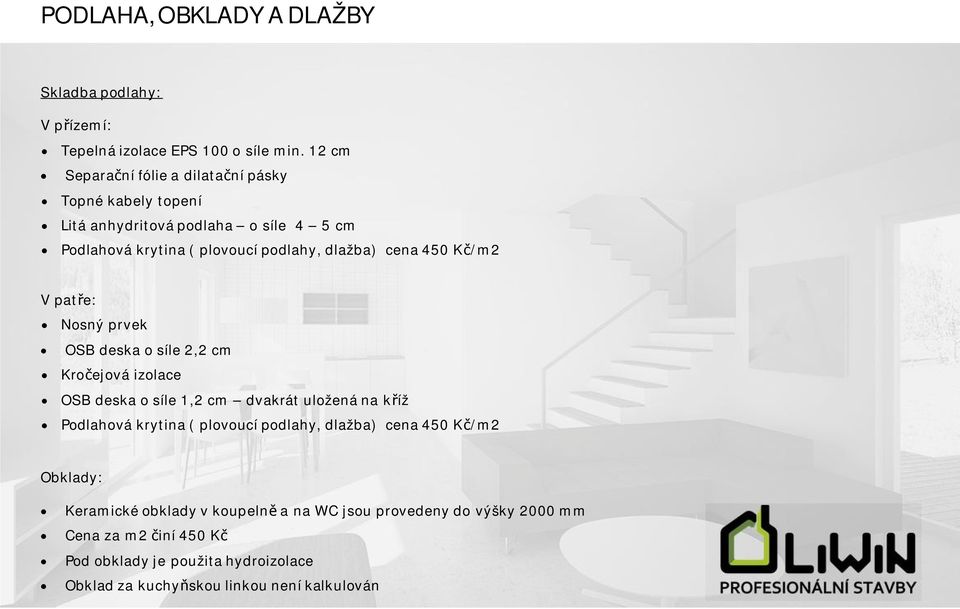

11 PODLAHA, OBKLADY A DLAŽBY Skladba podlahy: V pízemí: Tepelná izolace EPS 100 o síle min. 12 cm Separaní fólie a dilataní pásky Topné kabely topení Litá anhydritová podlaha o síle 4 5 cm Podlahová krytina ( plovoucí podlahy, dlažba) cena 450 K/m2 V pate: Nosný prvek OSB deska o síle 2,2 cm Kroejová izolace OSB deska o síle 1,2 cm dvakrát uložená na kíž Podlahová krytina ( plovoucí podlahy, dlažba) cena 450 K/m2 Obklady: Keramické obklady v koupeln a na WC jsou provedeny do výšky 2000 mm Cena za m2 iní 450 K Pod obklady je použita hydroizolace Obklad za kuchyskou linkou není kalkulován

450 K/m2 V pate: Nosný prvek OSB deska o síle 2,2 cm Kroejová izolace OSB deska o síle 1,2 cm dvakrát uložená na kíž Podlahová krytina ( plovoucí

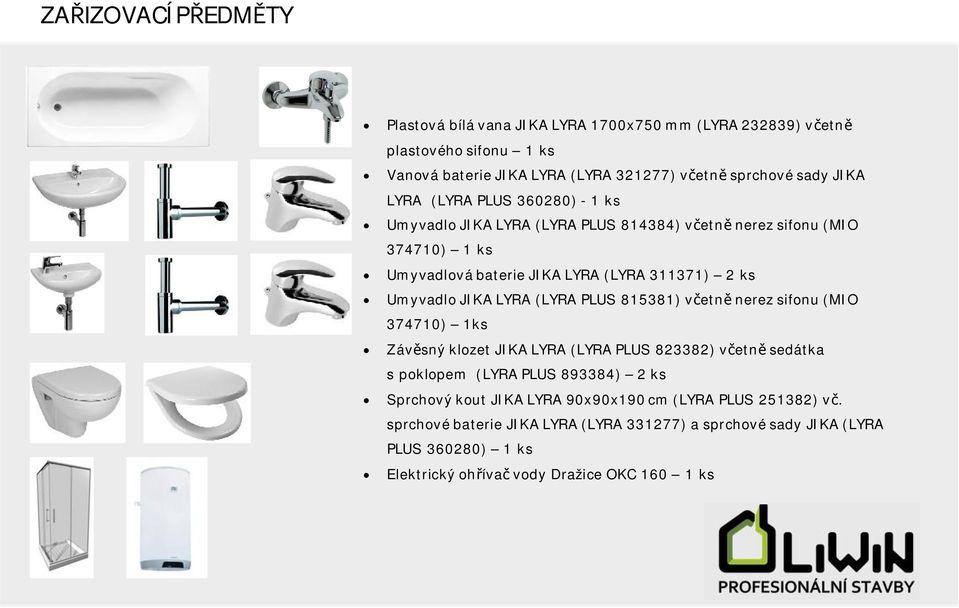

12 ZAIZOVACÍ PEDMTY Plastová bílá vana JIKA LYRA 1700x750 mm (LYRA ) vetn plastového sifonu 1 ks Vanová baterie JIKA LYRA (LYRA ) vetn sprchové sady JIKA LYRA (LYRA PLUS ) - 1 ks Umyvadlo JIKA LYRA (LYRA PLUS ) vetn nerez sifonu (MIO ) 1 ks Umyvadlová baterie JIKA LYRA (LYRA ) 2 ks Umyvadlo JIKA LYRA (LYRA PLUS ) vetn nerez sifonu (MIO ) 1ks Závsný klozet JIKA LYRA (LYRA PLUS ) vetn sedátka s poklopem (LYRA PLUS ) 2 ks Sprchový kout JIKA LYRA 90x90x190 cm (LYRA PLUS ) v. sprchové baterie JIKA LYRA (LYRA ) a sprchové sady JIKA (LYRA PLUS ) 1 ks Elektrický ohíva vody Dražice OKC ks

LYRA (LYRA PLUS 815381) vetn nerez sifonu (MIO 374710) 1ks Závsný klozet JIKA LYRA (LYRA PLUS 823382) vetn sedátka s poklopem (LYRA PLUS 893384) 2 ks Sprchový kout

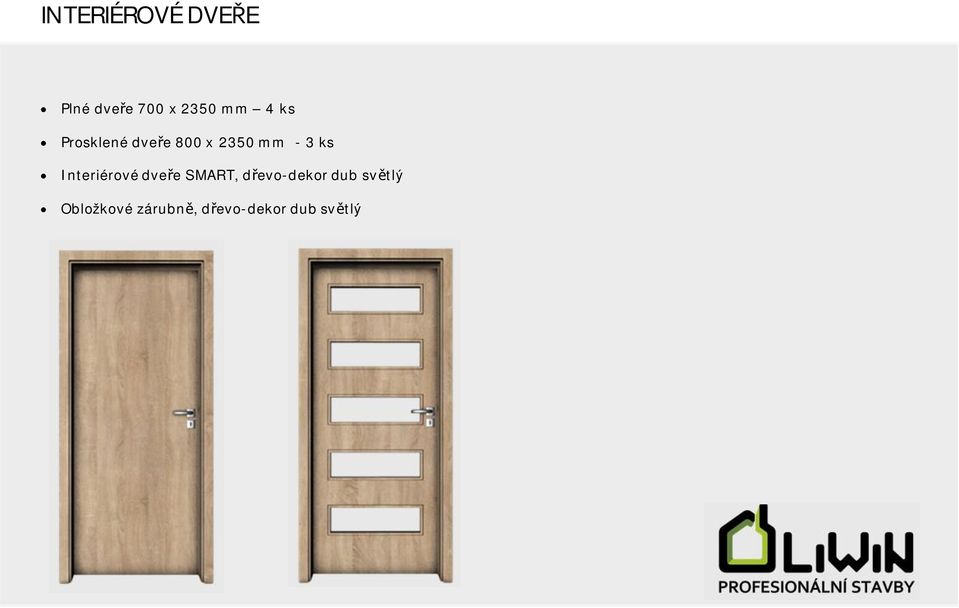

13 INTERIÉROVÉ DVEE Plné dvee 700 x 2350 mm 4 ks Prosklené dvee 800 x 2350 mm - 3 ks Interiérové dvee SMART, devo-dekor dub svtlý Obložkové zárubn, devo-dekor dub svtlý
