1 TECHNICKÁ ZAŘÍZENÍ BUDOV VÝTAHY, HROMOSVODY, ODPADOVÉ HOSPODÁŘSTVÍ Ing. Zuzana Vyoralová, Ph.D. ( zuzana.vyoralova@fa.cvut.cz ) BIVŠ 29.března 2016

2 OBSAH PŘEDNÁŠKY : TYPY VÝTAHŮ PASIVNÍ HROMOSVODY AKTIVNÍ HROMOSVODY ODPADOVÉ HOSPODÁŘSTVÍ

3 VÝTAHY A DALŠÍ ZDVIHACÍ ZAŘÍZENÍ

4 VÝTAHY, plošiny, speciální zdvihací zařízení spadají do kategorie technického zařízení budov a jsou to dopravní prostředky z kategorie zdvihadel, které slouží jako zdvihací zařízení pro dopravu osob nebo nákladů svislým nebo šikmým směrem po pevné dráze. Výtah je v podstatě plošina, která je tažena nebo tlačena mechanickými prostředky, nejčastěji : lany řetězy hydraulicky Moderní výtah bývá tvořen kabinou umístěnou ve výtahové šachtě. V minulosti byly výtahy poháněny vodou, párou nebo i lidskou silou, dnes převažuje elektrický pohon.

5 LEGISLATIVA Technické normy: ČSN EN 81 ( ) Bezpečnostní předpisy pro konstrukci a montáž výtahů ČSN ISO ( ) Poháněné zdvihací plošiny pro osoby s omezenou pohyblivostí ČSN (únor 2007) Evakuační výtahy V minulosti se na výtahy vztahovaly i další předpisy a normy: Vyhláška č. 48/1982 Sb. Českého úřadu bezpečnosti práce, kterou se stanoví základní požadavky k zajištění bezpečnosti práce a technických zařízení (zrušena vyhláškou č. 192/2005 Sb.) ČSN Elektrické výtahy. Zřizování, zkoušení a provoz /Montáž,zkoušení a provoz elektrických výtahů (původní názvy normy) ČSN část 10 Elektrické výtahy. Projektování a konstruování. Oběžné výtahy. ČSN Výtahy. Revizní kniha výtahu (původní název normy) Z hlediska náročnosti technických požadavků a požadavků na revize výtahů se v Česku rozlišují výtahy z období do 1. ledna 1993, kdy začala platit evropská bezpečnostní norma, výtahy z období do 1. října 1999 a novější výtahy.

6 DĚLENÍ VÝTAHŮ PODLE POUŽITÍ Osobní výtah - je určen pro dopravu osob a jejich zavazadel o maximální hmotnosti 2000 kg. Osobní výtahy jsou obvykle používány ve vícepatrových budovách, nebo mohou sloužit k dopravě do podzemních staveb ( metro) nebo může sloužit k dopravě na veřejném prostranství, v podobné funkci Nákladní výtah - je určen pro přepravu zboží od 2300 do 4500 kg (někdy i s osobami, které zboží doprovázejí) ale i jiných předmětů (kupř. nemocniční výtah). Nákladní výtahy mívají ručně ovládané dveře. Jsou opatřeny podlahou i stěnami odolnými proti poškození během nakládky a vykládky. Potravinářské provozy (jídelny, hotely, restaurace, kluby, laboratoře a sklady) vyžadují prostorově nenáročné a speciálně upravené malé nákladní výtahy, jídelní výtahy. Používají se i pro dopravu např. popelnic z kotelen.

7 . DĚLENÍ VÝTAHŮ PODLE POUŽITÍ Automobilový výtah - užívaný pro dopravu automobilů do vyšších pater parkovací garáže nebo jiné budovy, Lodní výtah - je zařízení umožňující přepravu lodí nebo komory s loděmi přes hráz nebo nákladní výtah pro dopravu vojenských letadel na palubách letadlových lodí Stavební výtah - je dočasný výtah, používaný na stavbách Důlní výtah - je výtah pro dopravu osob a materiálu v hlubinných dolech. Z bezpečnostního, technického, provozního i ekonomického hlediska jsou důlní výtahy nejsložitější i nejnáročnější skupinou výtahů

8 DĚLENÍ VÝTAHŮ PODLE POUŽITÍ speciální výtahy Lůžkové výtahy jsou určeny pro nemocniční zařízení a sanatoria, kde slouží pro přepravu osob, nemocničních lůžek, personálu a lékařského vybavení. Výtahy pro vozíčkáře a invalidy jsou prostornější a jejich součástí je tlačítko pro přivolání pomoci. Další typy jsou pro imobilní, pro lidi s omezenou schopností orientace (zrakově postižení), dále sem patří i plošiny pro invalidy (schodišťové výtahy).

9 DĚLENÍ VÝTAHŮ PODLE POUŽITÍ speciální výtahy Prosklené panoramatické výtahy se montují vně i uvnitř administrativních a obytných budov, hotelů i nákupních center v částečně nebo celoskleněném provedení výtahové šachty a kabiny. Mají různé prostorové provedení. Páternoster - speciální typ výtahu je oběžný výtah, skládající se z řetězu kabin.

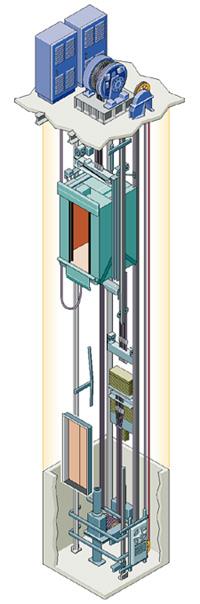

10 TECHNICKÉ PROVEDENÍ VÝTAHŮ Trakční ( tažné ) výtahy Převodové trakční výtahy jsou poháněny elektrickými motory s převodovkou. Mohou být i v bezpřevodovém provedení Elektrický výtah je zavěšen na laně přes poháněnou kladku. Váha jeho kabiny a obvykle i poloviny užitného nákladu je vyrovnána protizávažím. Některé výtahy protizávaží nemají. Hlavními výhodami elektrických výtahů jsou: nižší spotřeba el. energie (projeví se při intenzivním provozu) nižší náklady na servis (odpadá nutnost výměny olejové náplně) větší přepravní rychlost a možnost zajistit větší zdvih výtahu (hydraulické výtahy se používají zhruba do zdvihu 25 m)

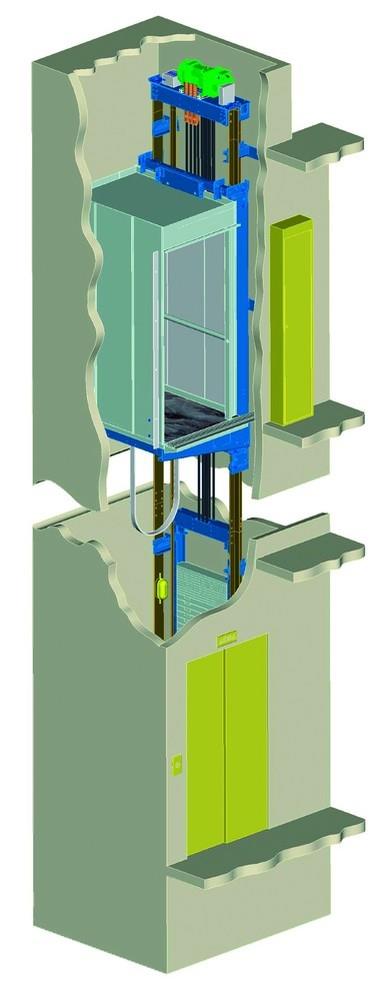

11 Hydraulické výtahy TECHNICKÉ PROVEDENÍ VÝTAHŮ Hydraulické výtahy vyvozují zdvižnou sílu pomocí hydraulických pístů. Písty jsou obvykle umístěné pod výtahem. Některé systémy pohyb pístů přenášejí pomocí systému kladek a lan, což umožňuje delší dráhu výtahu. Rozlišujeme: Konvenční hydraulické Lanové hydraulické Dvojpilířové hydraulické Bezotvorové hydraulické Hlavními výhodami hydraulických výtahů jsou: nižší pořizovací náklady možnost umístění strojovny až 10 m od výtahové šachty tišší chod

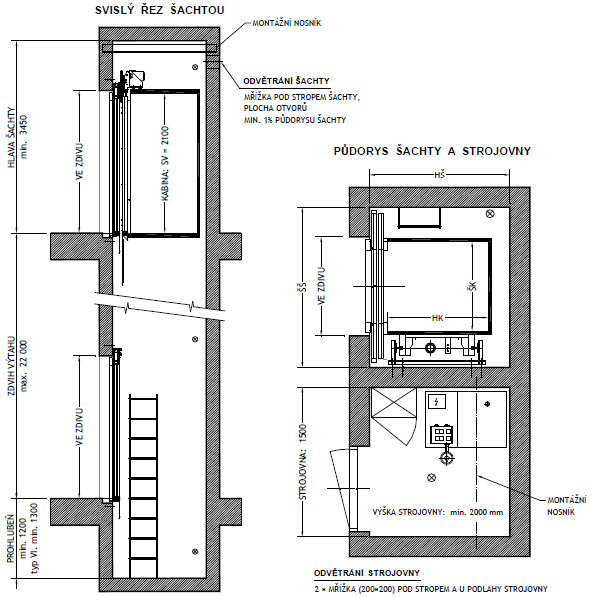

12 ČÁSTI VÝTAHŮ Součásti výtahů: výtahová kabina, výtahová šachta ( určená pouze pro výtah ), strojovna a zdvihací zařízení Umístění strojovny strojovna nad šachtou strojovna vedle šachty strojovna pod šachtou bez strojovny (strojovna v šachtě) bez strojovny (strojovna součástí zařízení) u hydraulických výtahů a plošin možnost umístění strojovny do 10m od výtahové šachty Výtahy se obvykle ovládají stiskem tlačítka nebo podobného spínače, některé výtahy však jezdí automaticky na základě detekce přítomnosti a pohybu cestujících. Výtahy mají být vybaveny tlačítkem pro signalizaci v nebezpečí, případně oboustranným komunikačním zařízením. Některé výtahy mají i dálkovou detekci poruch nebo jsou vybaveny dohlížecím kamerovým systémem.

13 SPECIÁLNÍ DOPRAVNÍ NEBO ZDVIHACÍ ZAŘÍZENÍ Eskalátor (též pohyblivé schody, jezdící schody) je speciální řetězový dopravník určený pro dopravu osob mezi různými výškovými úrovněmi. Pracuje na principu řetězové propojených článků, resp. stupňů, které cyklicky obíhají po pevné dráze. Tvoří tak pohyblivé schodiště, zpravidla doplněné o přidržovací madlo (pár madel). Používá se například v metru, na nádražích či ve velkých obchodních centrech apod. Rychlost eskalátorů bývá v rozmezí 0,27 až 0,55 m/s. Obvykle se eskalátory používají pro překonání přepravní výšky do 7, maximálně 14 metrů. Výjimečně, například v hlubinných stanicích metra, se zřizují i vyšší, například v pražské stanici metra Náměstí Míru má eskalátor přepravní výšku 43 metrů. Pohyblivý chodník ( travelátor ) se využívá jak k vodorovné, tak k šikmé dopravě osob nebo zavazadel na krátké vzdálenosti, Od eskalátoru se liší tím, že mívá menší sklon a dopravní plochy článků v činné poloze netvoří stupně, ale jsou v rovině. Do kategorie zdvihacích zařízení spadají ještě lyžařské vleky a lanové dráhy.

14 HROMOSVODY

15 HROMOSVOD, BLESK Hromosvod ( bleskosvod ) je zařízení, které vytváří umělou vodivou cestu k přijetí a svedení bleskového výboje do země. Používá se k ochraně budov a dalších objektů před poškozením tepelnými a mechanickými účinky blesku, tj. před jejich požárem nebo mechanickým poškozením. Blesk elektrostatický atmosférický výboj, ke kterému dojde, pokud se nahromadí dostatečně velký elektrický náboj v mraku vůči zemi a je doprovázen emisí světla. Hrom - doprovodný efekt samotného protnutí blesku vzduchem. Vysoká teplota blesku zahřeje i vzduch podél cesty blesku. Zahřátý vzduch se prudce rozpíná a vyvolává nárazové vlny, které pak slyšíme jako hrom. Hromosvody řadíme do systémů vnější ochrany před bleskem.

16 LEGISLATIVA Normy, EN (IEC ) a NF C rozlišují ochrannou hladinu dle požadované účinnosti. Od uvedené ochranné hladiny se odvíjí i způsob provedení hromosvodu. IEC Ochrana před bleskem NF C Ochranné poloměry. ČSN Předpisy pro ochranu před bleskem platí pro navrhování a projektování hromosvodů - pro stavbu, rekonstrukce a opravy - pro doplňování a rozšiřování (případně rušení jejich částí ) při změnách staveb - pro revize a kontroly platí i pro uzemňování kovových nádrží pro ochranu před účinky statické elektřiny

17 FUNKCE HROMOSVODU Mezi zemí a bouřkovým mrakem vzniká během bouřky rozdíl elektrických potenciálů. Překročí-li rozdíl těchto potenciálů elektrickou pevnost vzduchové vrstvy mezi takovýmto mrakem a zemí k elektrickému bleskovému výboji, v místě, kde je vzduchová vrstva mezi zemí a mrakem nejtenčí různá vyvýšená místa v krajině, např. stromy nebo budovy Hromosvod využívá této zákonitosti elektricky vodivý předmět umístěný ve výšce nad chráněným objektem a vodivě spojený se zemí. Tím, že je hromosvod umístěn nad chráněný předmět, zvyšuje se pravděpodobnost, že blesk zasáhne hromosvod (který bezpečně svede potenciál blesku do země) a nikoli objekt nacházející se pod hromosvodem. Hromosvod se zřizuje zejména na objektech, kde by mohl výboj blesku: ohrozit zdraví nebo životy osob (bytové domy, nemocnice, školy) způsobit poruchu (elektrárny, plynárny, vodárny, nádraží) způsobit hospodářské či kulturní škody (výrobní haly, muzea, archívy) nebo na objektech, které sousedí s objekty významnými a v případě zásahu by je mohly ohrozit požárem.

18 TYPY HROMOSVODŮ Klasické hromosvody ( Franklinova typu ) hřebenové, mřížové, tyčové, oddálené, stožárové, závěsové, klecové Aktivní ( pulsary ) - zařízení se včasnou emisí výboje, jsou tvořena aktivním jímačem, který přímo blesk stahuje. Tento typ hromosvodu se používá u otevřených prostorů a velkých objektů.

19 HROMOSVODY FRANKLINOVA TYPU Provedení na objektu - hřebenová, mřížová, tyčová soustava Provedení oddálené - stožárové, závěsové, klecové Hromosvod má tři hlavní části : jímací vedení svod(y) uzemnění.. Dle jímacího vedení rozdělujeme hromosvody na hřebenové a mřížové, svody na náhodné a strojené, uzemnění na náhodné, základové, obvodové nebo tyčové

20 ČÁSTI HROMOSVODU - JÍMAČE Jímač zachycuje blesk. Bývá umístěn nejčastěji na vrcholu chráněného objektu, výše než nejvýše umístěné části objektu. Jímače mohou být provedeny v podobě: jímací tyče, jímacího vedení strojené mřížového jímače Jako jímače mohou být využity též i vhodné vodivé konstrukční prvky objektu, např. plechová krytina. Ty pak označujeme jako náhodné jímače. Jímací tyč je plná ocelová tyč, jímací vedení tvoří ocelový pozinkovaný drát průměru 8 nebo 10 mm Vyskytuje-li se na střeše objektu vyvýšená část (např. komín), kterou nepokrývá ochranné pásmo jímací soustavy, musí být tato část vybavena vlastní jímací tyčí.

21 ČÁSTI HROMOSVODU - SVODY Svod spojuje jímací soustavu s uzemněním (zemniči). Svody mohou být : strojené vodiči vedenými na povrchu objektu či v omítce náhodné využití stávajících prvků konstrukce objektu - ocelových sloupů, výztuže atd. Počet svodů se řídí obvodem půdorysu chráněného objektu. Na každých započatých 30 m / 1 svod. Je-li půdorysný obvod menší než 30 m, musí být objekt vybaven alespoň dvěma svody. Je-li objekt vyšší než 30 m, na každých 15 započatých metrů jeho půdorysného obvodu / 1 svod. Spojování jednotlivých prvků hromosvodu speciálními svorkami.

22 ČÁSTI HROMOSVODU - ZEMNIČE Uzemnění může být provedeno zemnícími tyčemi, deskami, dráty, či pásky, uloženo v zemi nebo v základovém betonu. Svodové vodiče jsou se zemniči spojeny rozpojitelnými šroubovacími svorkami. Samotný hromosvod může být buď spojený s konstrukcí budovy, nebo izolovaný od chráněné budovy.

23 MATERIÁL HROMOSVODU, VNITŘNÍ OCHRANA PŘED BLESKEM Díky zásahu bleskem může dojít k poškození spotřebičů, které jsou vzdáleny i 1,5 km daleko. Ochrana před bleskem je bezpečná teprve tehdy, pokud je hromosvod doplněn vyrovnáním potenciálu a svodiči přepětí na kompletní systém ochrany. Na tyto svodiče jsou připojena veškerá silová a sdělovací vedení. Materiály nejvíce používané na jímací vedení, svody a uzemnění jsou: žárově zinkovaná ocel (železo a zinek) měď slitiny hliníku, např. dural (hliník, hořčík, křemík) nerezavějící ocel

24 ODPADOVÉ HOSPODÁŘSTVÍ

25 CO JE TO ODPAD? je každá movitá věc, které se osoba zbavuje nebo má úmysl nebo povinnost se jí zbavit a přísluší do některé ze skupin odpadů. Skupiny odpadů : komunální podobný komunálnímu nebezpečný Komunální odpad veškerý odpad vznikající při činnosti fyzických osob (domácností) na území obce Zbytkový komunální odpad je složka KO, která zbývá po vytřídění využitelných a nebezpečných složek a objemného odpadu Tuhý komunální odpad (TKO) je komunální odpad, který si za běžných atmosférických podmínek uchovává svůj tvar Domovní odpad - běžný odpad z denní spotřeby domácností Biologicky rozložitelný odpad - odpad, který je schopen anaerobního nebo aerobního rozkladu (např. potraviny, odpad ze zeleně, papír ) Odpad podobný komunálnímu odpadu veškerý odpad vznikající při výrobních činnostech nejen fyzických ale i právnických osob na území obce Nebezpečný odpad odpad vykazující jednu nebo více nebezpečných vlastností

26 PRODUKCE ODPADŮ v kg na osobu jejich využití v EU-27 v letech 1995 a 2010 Zdroj:

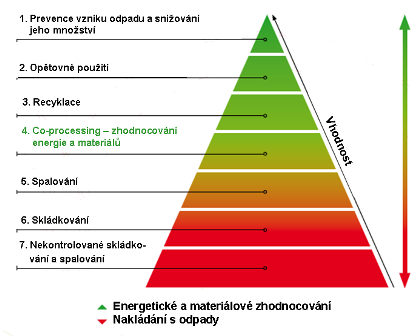

27 HIERARCHIE ODPADOVÉHO HOSPODÁŘSTVÍ Prevence vzniku odpadu a snižování jeho množství dosáhneme hlavně udržováním čistějšího prostředí při výrobních procesech a změnou návyků spotřebitele při manipulaci s obaly. Zpětné použití a recyklace zpětné použití a recyklaci základních materiálů (např. kovu a papíru),kompostování. Co-processing.zhodnocování energie a materiálů z odpadu jako náhradu za fosilní Spalování. technologie využívaná především na snižování množství odpadu a do určité míry se používá i na zhodnocování energie. Skládkování. běžná metoda konečné likvidace odpadu, který není možné recyklovat. Nekontrolované skládkování a spalování největší hrozba pro přírodní zdroje a lidské zdraví.

28 NAKLÁDÁNÍ S ODPADY sběr třídění opětovné využití materiálové využití recyklace kompostování využití přímé spalování / zplyňování výroba paliv uložení na skládce odpadů

29 SBĚR ODPADU KO je shromažďován pomocí separačních systémů: svozový - odvoz firmou, která v obci zajišťuje svoz odpadu přinášecí (donáškový) - systém použití při třídění odpadu zálohový odpad se vrací na určené místo za tzv. zálohu, která je vrácena při odevzdání nespotřebované části (př.: vratné lahve) Pro sběr komunálního odpadu jsou použity sběrné nádoby tzv. kontejnery nebo popelnice, které jsou umístěny na shromažďovacích místech, eventuálně sběrné dvory.

30 TŘÍDĚNÍ ODPADU Každý z nás vyhodí za rok v průměru kg odpadů, které z velké části skončí na skládkách komunálního odpadu. Pokud však odpady třídíme už doma a ukládáme je pak do barevných kontejnerů, umožníme tak jejich recyklaci z více než třetiny tohoto množství. Za rok tak můžeme vytřídit až 30 kg papíru, 25 kg plastů, 15 kg skla. žlutý kontejner sběr plastu a nápojových kartonů modrý kontejner sběr papíru bílý kontejner sběr bílého skla zelený kontejner sběr skla barevného oranžový kontejner sběr nápojových kartonů hnědý kontejner sběr bioodpadu červený kontejner sběr nebezpečného odpadu Do popelnice nepatří : léky, zářivky, výbojky, akumulátory, galvanické články (baterky), ledničky - mrazničky, barvy, lepidla, oleje a nádoby jimi znečištěné. Odpad se třídí, aby ho bylo možno recyklovat.

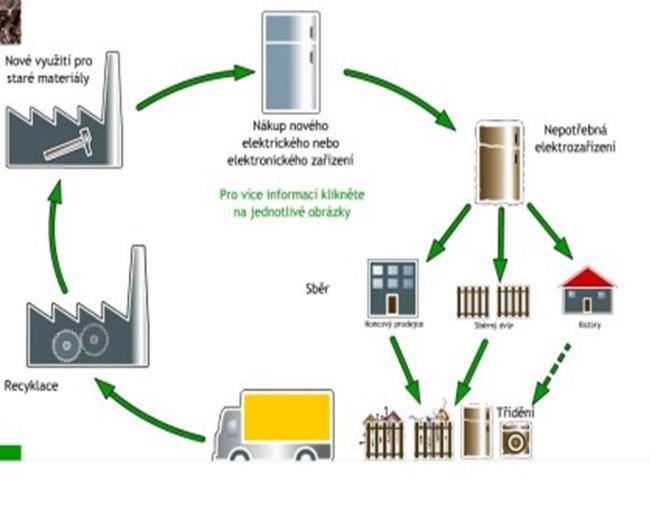

31 RECYKLACE ODPADU Podle Eurostatu státy EU v roce 2014 recyklovaly a kompostovaly 44 % svých komunálních odpadů. Za Českou republiku posílá Eurostatu data Český statistický úřad. ČR podle jeho dat produkuje jen 310 kg komunálních odpadů, recyklujeme 23 % a kompostujeme pouze 3 %, celkem 26 %. Podle obou zdrojů totiž v recyklaci a kompostování komunálních odpadů kulháme daleko za Evropou. Mezi státy s nejvyšší recyklací a kompostováním patří Německo (64 %), Slovinsko (61 %), Rakousko (58 %) a Belgie (55 %). Recyklace se dělí : Přímou - znovuvyužití věci bez další úpravy ( vrakoviště) Nepřímou - znovuvyužití pomocí znovuzpracování materiálu z odpadu Tisková zpráva Hnutí Duha Do roku 2020 by se k recyklaci měla dostat celá polovina komunálního odpadu.

32 KOMPOSTOVÁNÍ na kompostování se využívá bioodpad, který na skládce vytváří skleníkové plyny, ve spalovně brzdí hoření pro vysoký obsah vody. Kompostováním je možné získat kvalitní hnojivo a zároveň se tím zmenší množství odpadů, které se jinak odkládají do popelnic či kontejnerů. do kompostu patří: rostlinný odpad se zahrady (listí, tráva), zbytky zeleniny a ovoce, slupky od brambor, vaječné skořápky nejlépe rozdrcené, poškozené a nahnilé ovoce a zelenina, čajové sáčky, kávová sedlina, pečivo, zbytky jídel včetně potravin s prošlou záruční lhůtou, papírové obaly znečištěné potravinami, piliny, hobliny, zbytky dřevní hmoty atd. do kompostu nepatří: maso, kosti, oleje z potravin, plevelné rostliny s vytrvalými oddenky, tekuté a silně mastné potraviny, léky, textil, obvazy, nadměrné množství papíru, uhynulá domácí zvířata atd.

33 SPALOVÁNÍ zpracování a odstraňování zbytkových ( směsných )odpadů, slouží primárně pro termickou likvidaci pevných, kapalných a plynných odpadů, spalovaný odpad má proměnlivou hořlavost spaluje se za pomoci přídavného paliva ( ZP ) Zbytkové teplo vznikající spalováním lze dále zužitkovat. Za samotné spalovací zařízení lze připojit bloky pro využití této energie. Spalovna odpadů tedy může zároveň fungovat i jako teplárna (zdroj přehřáté páry pro vytápění) nebo jako elektrárna (přehřátá pára roztáčí turbíny).

34 NAKLÁDÁNÍ S KO VE SPALOVNÁCH

35 SKLÁDKOVÁNÍ řízená skládka zařízení pro trvalé uložení odpadu (nejčastěji KO ) Nelegálně založená skládka se označuje jako černá skládka. Za založení černé skládky hrozí ve vyspělých zemích různé druhy postihu.

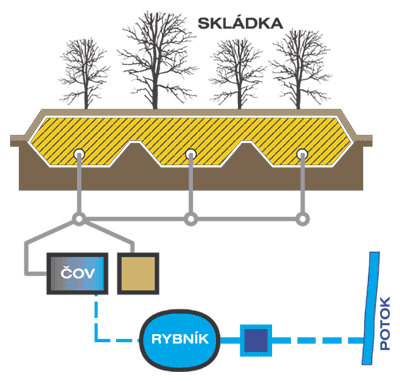

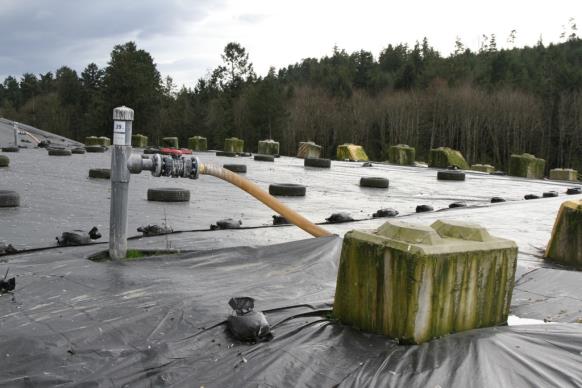

36 NAKLÁDÁNÍ SE SKLÁDKOVÝMI PLYNY A KALY Skládkový bioplyn je v současnosti již hojně využívaným energetickým zdrojem. Nakládání se skládkovým plynem: využití v plynových motorech spalování na flérách biooxidace na filtrech vytápění výroba elektřiny

37 JAK ZAMEZÍME VYTVÁŘENÍ ODPADŮ ( PREVENCE ): nákup s vlastní taškou (nejlépe látkovou) odmítání zbytečného balení do dalšího obalu upřednostnění velkých balení, pokud je spotřebujeme pokud obal, tak ten, který je možné třídit upřednostnění výrobků z recyklovaného materiálu oprava rozbitých předmětů voda z kohoutku je levnější a stejně kvalitní jako balená napájení spotřebičů ze sítě místo baterií opětovné využití obalu (např. kelímky od jogurtu pro sazeničky) omezení věcí na jedno použití (např. plastové nádobí, plenky) nepotřebný textil odvézt na charitu nebo využít při úklidu využití domácího kompostu, pokud je to možné

38 DĚKUJI ZA POZORNOST
