Měření délek, tlouštěk. Modul 7 - HÚL 3

Transkript

1 Měření délek, tlouštěk Modul 7 - HÚL 3

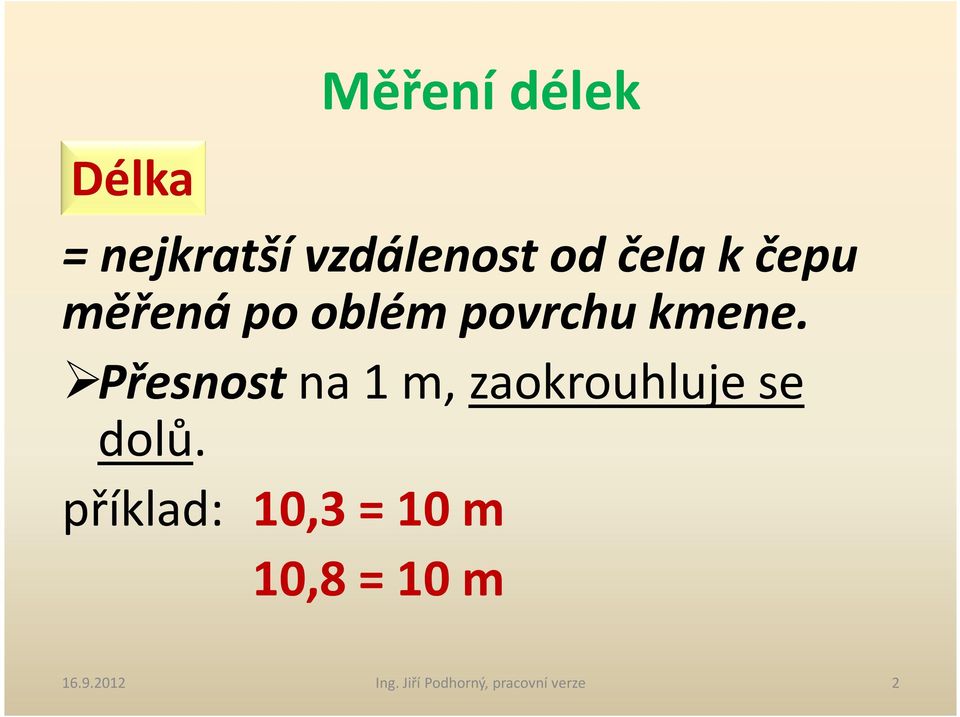

2 Měření délek Délka = nejkratší vzdálenost od čela k čepu měřená po oblém povrchu kmene. Přesnost na 1 m, zaokrouhluje se dolů. příklad: 10,3 = 10 m 10,8 = 10 m Ing. Jiří Podhorný, pracovní verze 2

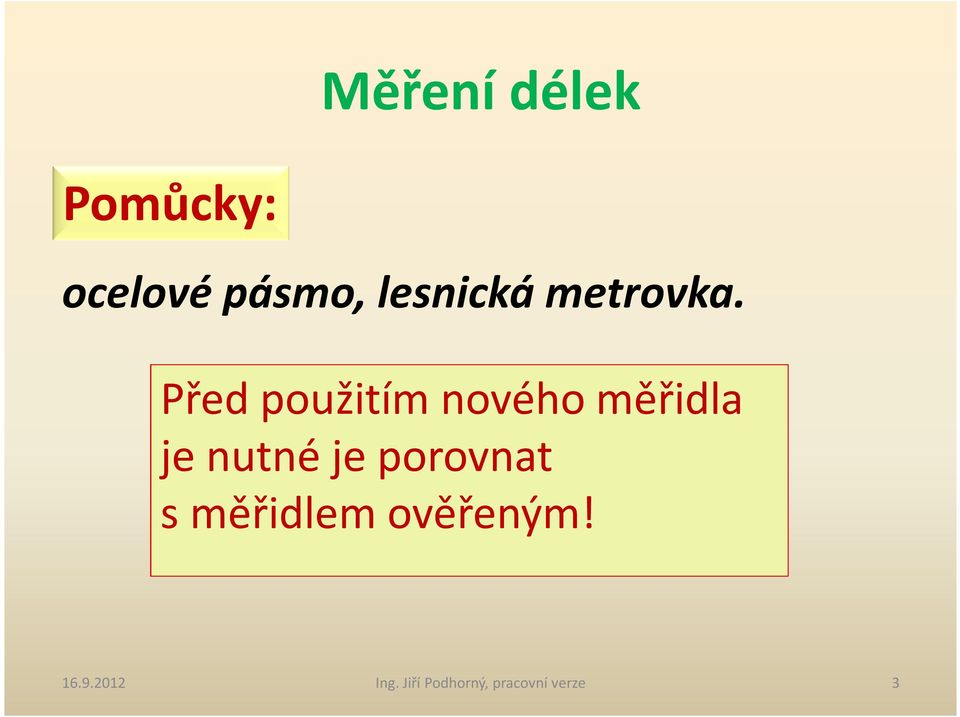

3 Měření délek Pomůcky: ocelové pásmo, lesnická metrovka. Před použitím nového měřidla je nutné je porovnat s měřidlem ověřeným! Ing. Jiří Podhorný, pracovní verze 3

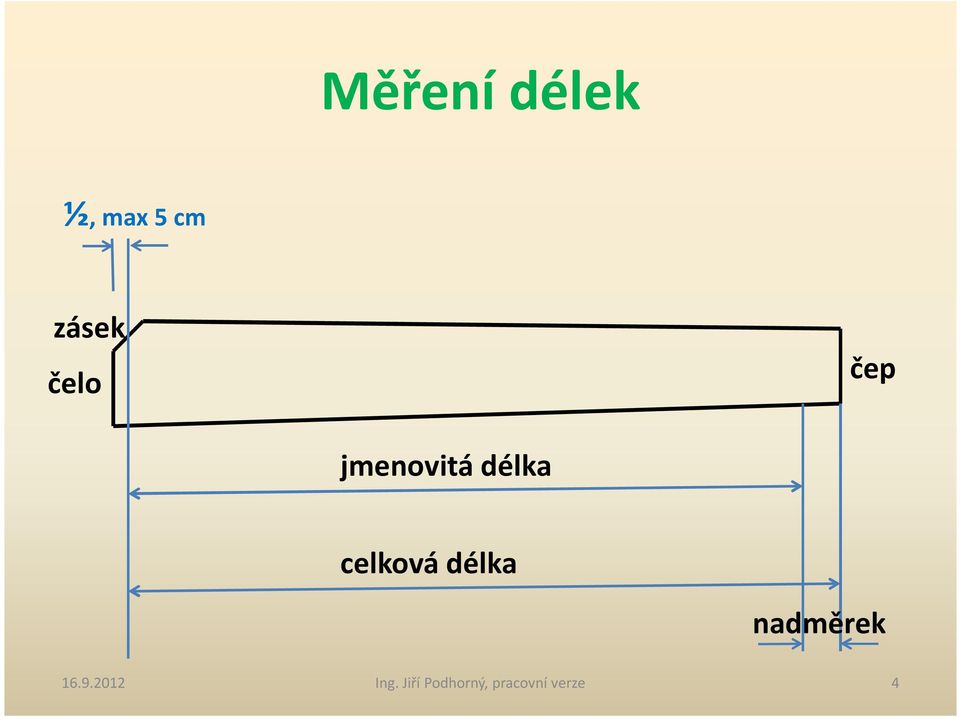

4 Měření délek ½, max 5 cm zásek čelo čep jmenovitá délka celková délka nadměrek Ing. Jiří Podhorný, pracovní verze 4

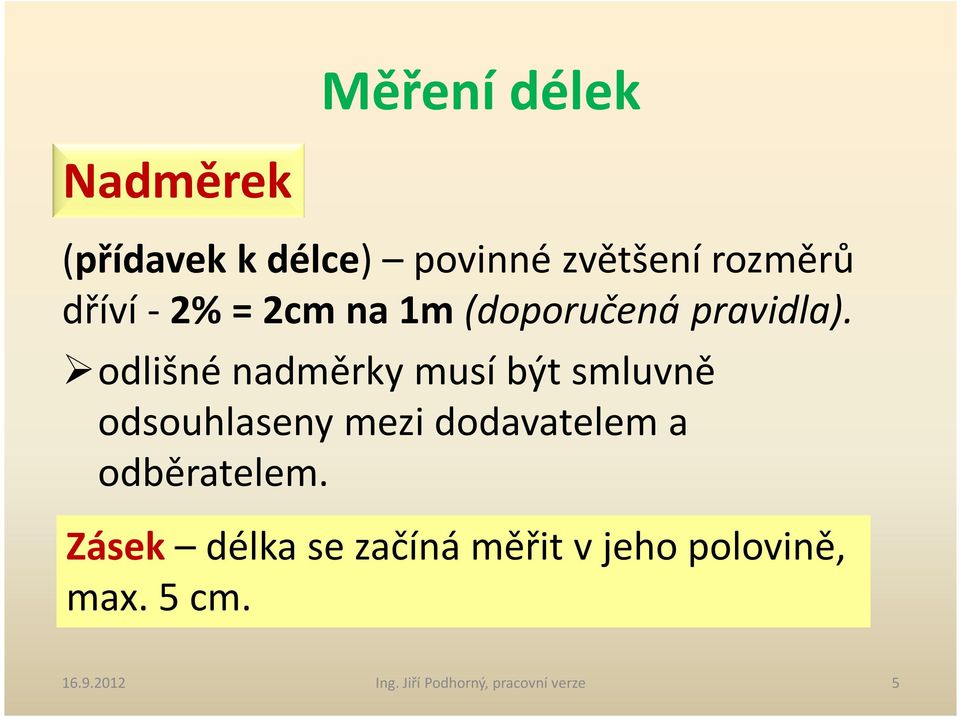

5 Měření délek Nadměrek (přídavek k délce) povinné zvětšení rozměrů dříví - 2% = 2cm na 1m (doporučená pravidla). odlišné nadměrky musí být smluvně odsouhlaseny mezi dodavatelem a odběratelem. Zásek délka se začíná měřit v jeho polovině, max. 5 cm Ing. Jiří Podhorný, pracovní verze 5

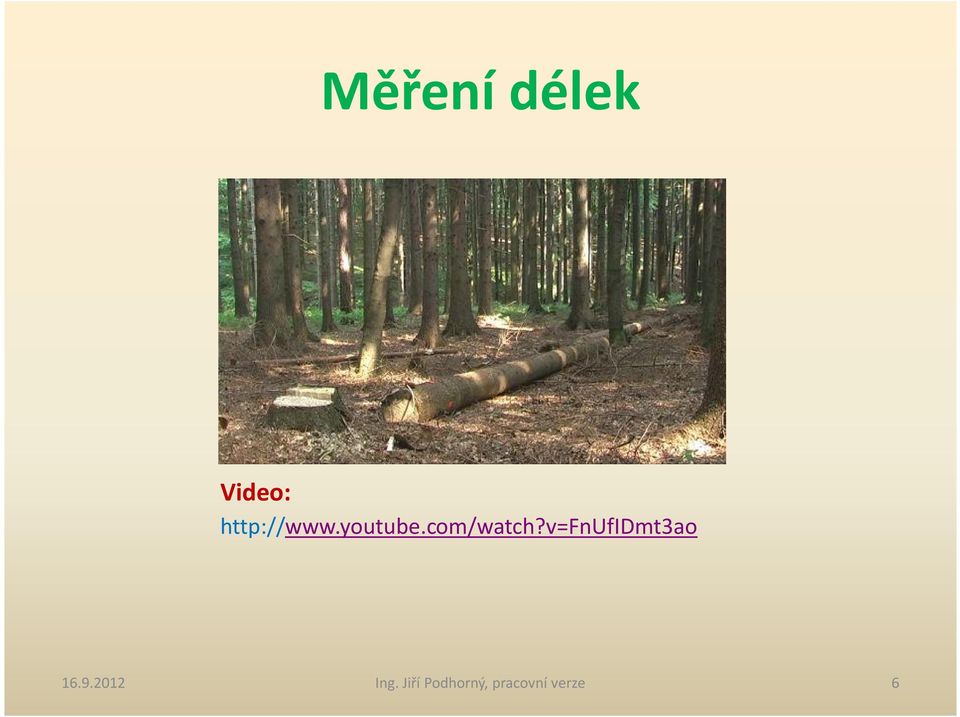

6 Měření délek Video: Ing. Jiří Podhorný, pracovní verze 6

7 Měření tlouštěk Tloušťka (průměr) kolmá vzdálenost dvou rovnoběžných tečen, vedených v protilehlých bodech příčného průřezu kmene. d

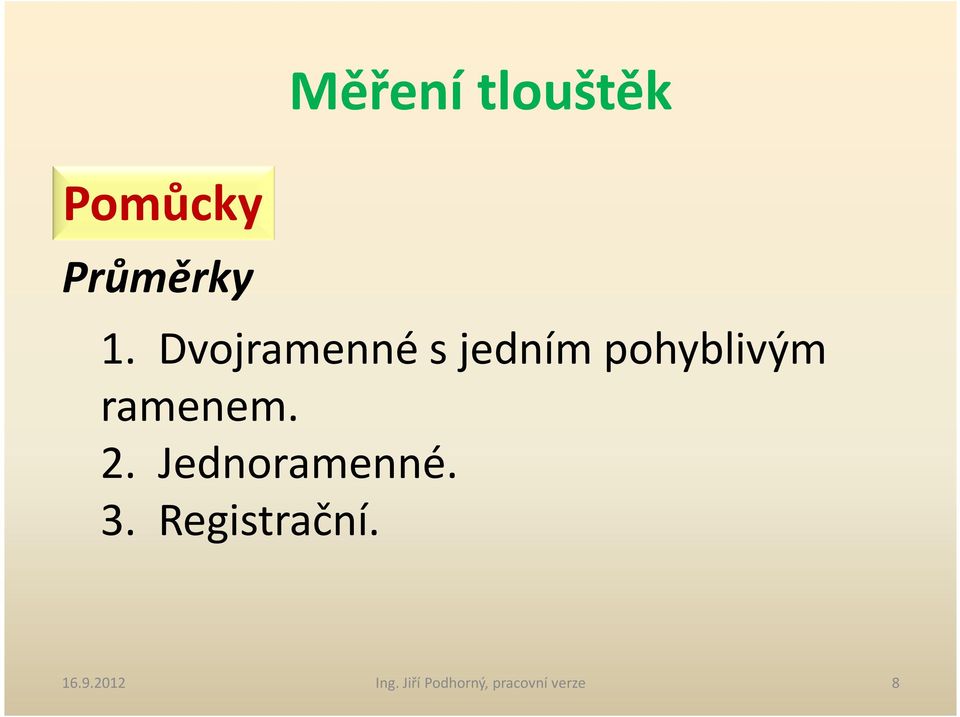

8 Měření tlouštěk Pomůcky Průměrky 1. Dvojramenné s jedním pohyblivým ramenem. 2. Jednoramenné. 3. Registrační Ing. Jiří Podhorný, pracovní verze 8

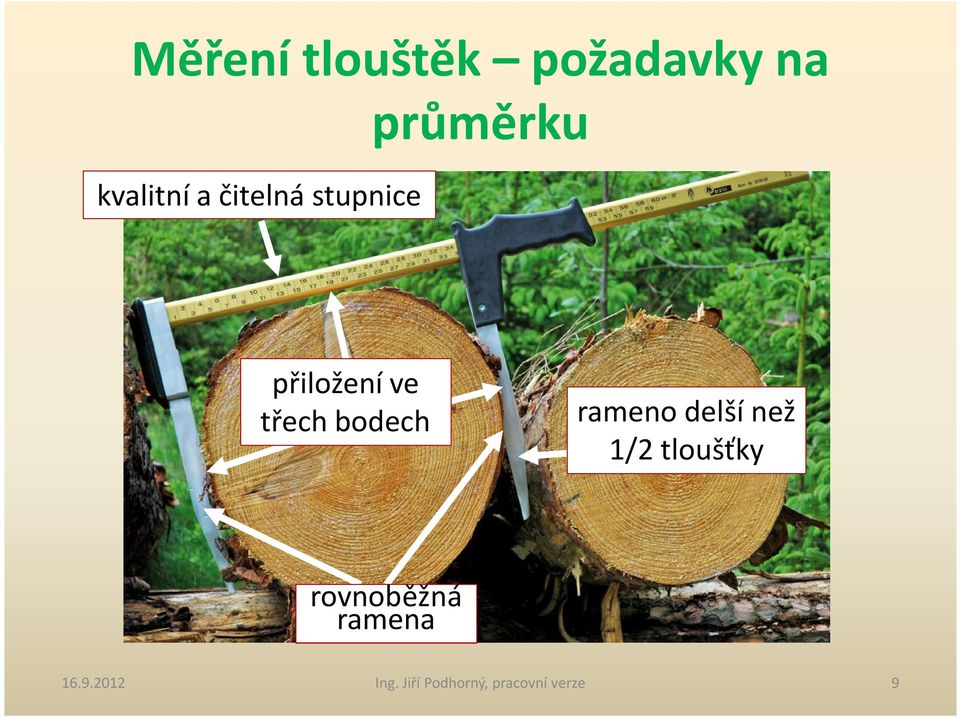

9 Měření tlouštěk požadavky na kvalitní a čitelná stupnice průměrku přiložení ve třech bodech rameno delší než 1/2 tloušťky rovnoběžná ramena Ing. Jiří Podhorný, pracovní verze 9

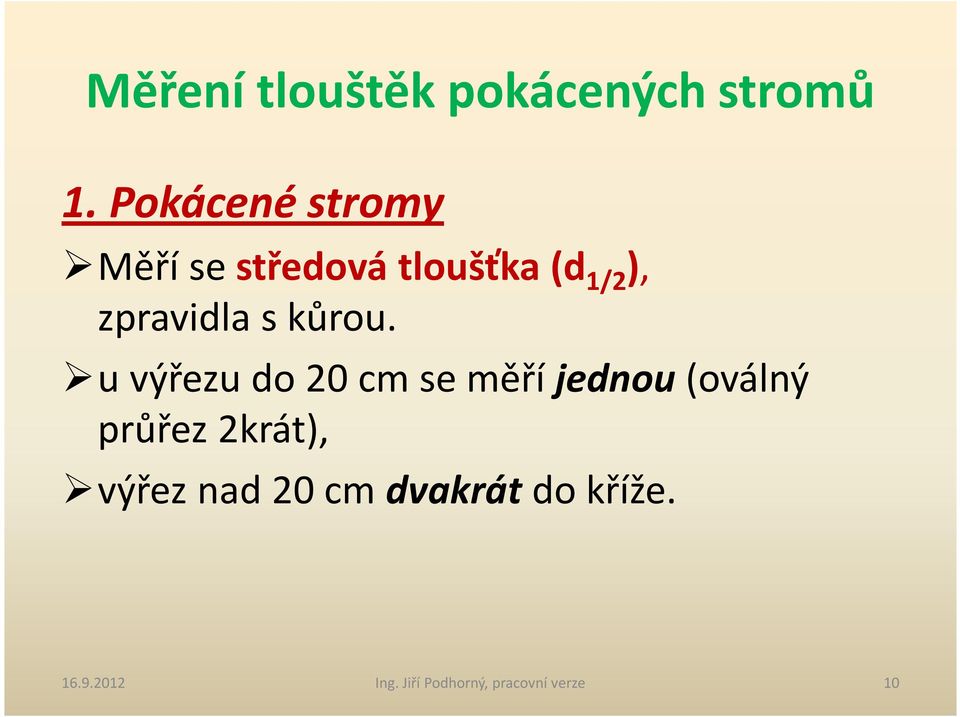

10 Měření tlouštěk pokácených stromů 1. Pokácené stromy Měří se středová tloušťka (d 1/2 ), zpravidla s kůrou. u výřezu do 20 cm se měří jednou (oválný průřez 2krát), výřez nad 20 cm dvakrát do kříže Ing. Jiří Podhorný, pracovní verze 10

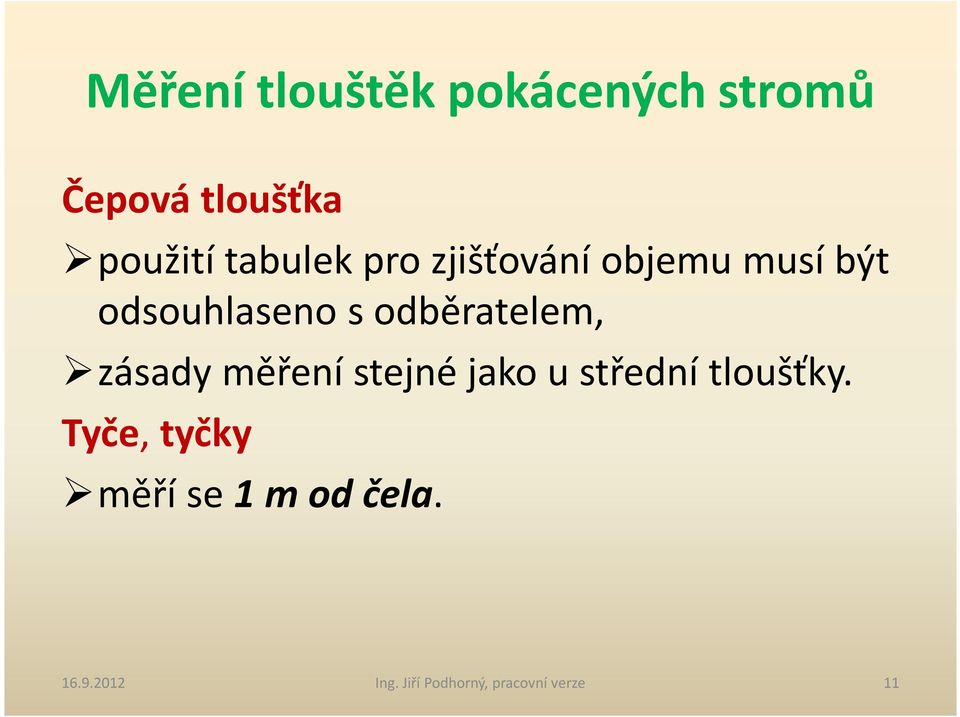

11 Měření tlouštěk pokácených stromů Čepová tloušťka použití tabulek pro zjišťování objemu musí být odsouhlaseno s odběratelem, zásady měření stejné jako u střední tloušťky. Tyče, tyčky měří se 1 m od čela Ing. Jiří Podhorný, pracovní verze 11

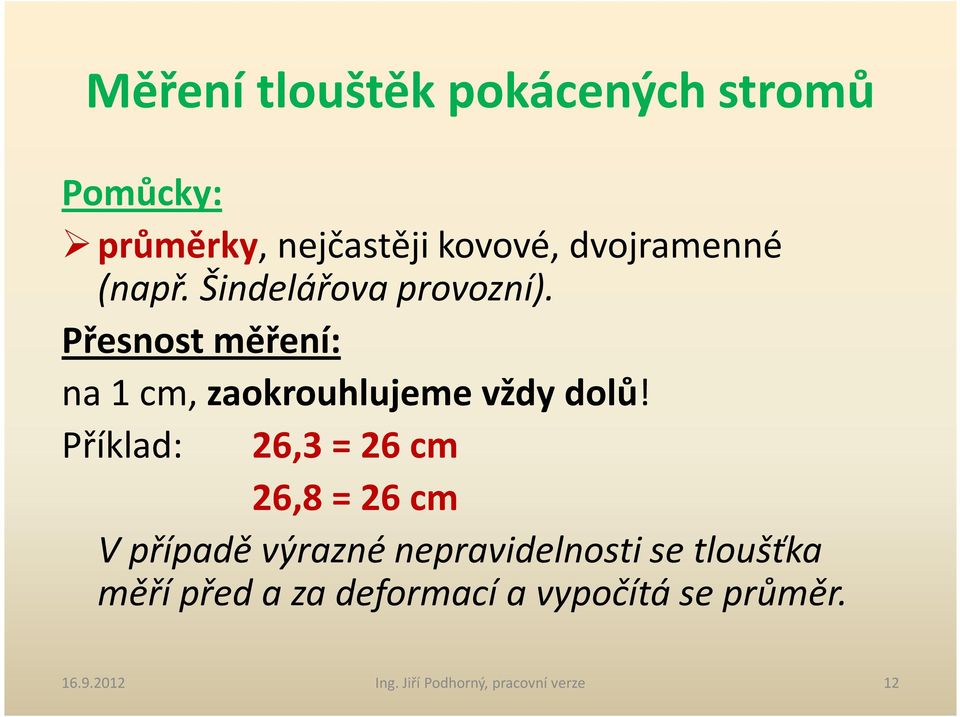

12 Měření tlouštěk pokácených stromů Pomůcky: průměrky, nejčastěji kovové, dvojramenné (např. Šindelářova provozní). Přesnost měření: na 1 cm, zaokrouhlujeme vždy dolů! Příklad: 26,3 = 26 cm 26,8 = 26 cm V případě výrazné nepravidelnosti se tloušťka měří před a za deformací a vypočítá se průměr Ing. Jiří Podhorný, pracovní verze 12

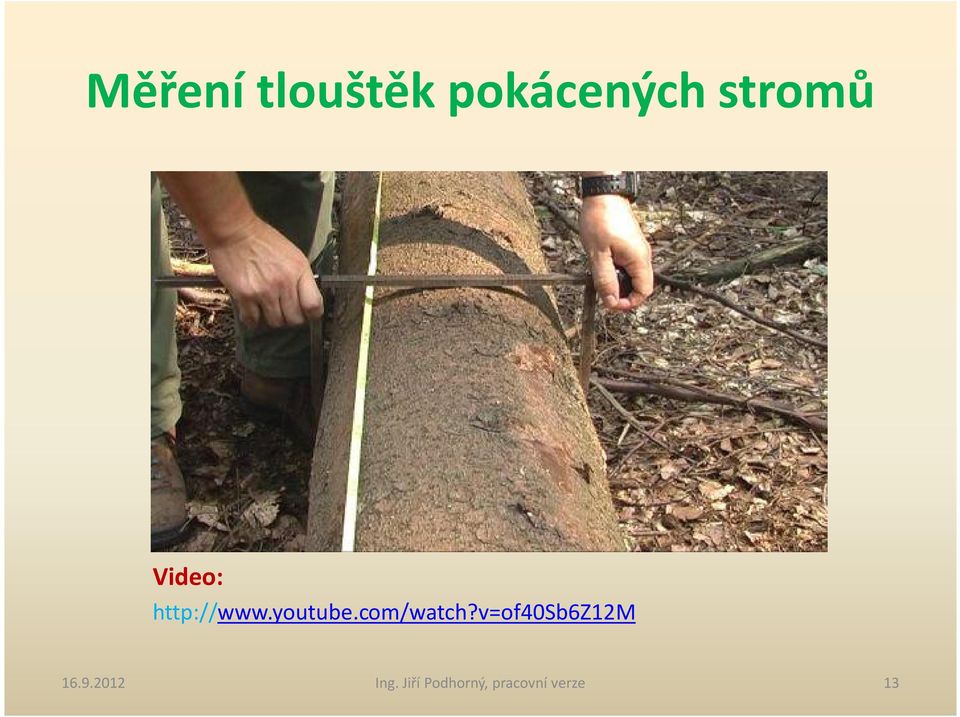

13 Měření tlouštěk pokácených stromů Video: Ing. Jiří Podhorný, pracovní verze 13

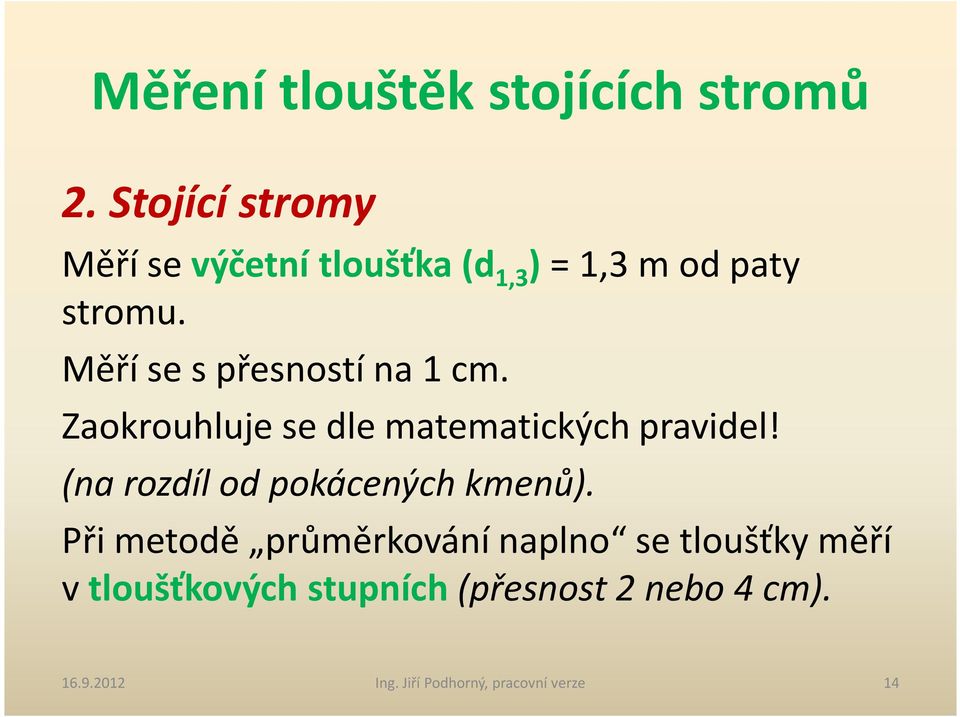

14 Měření tlouštěk stojících stromů 2. Stojící stromy Měří se výčetní tloušťka (d 1,3 ) = 1,3 m od paty stromu. Měří se s přesností na 1 cm. Zaokrouhluje se dle matematických pravidel! (na rozdíl od pokácených kmenů). Při metodě průměrkování naplno se tloušťky měří v tloušťkových stupních (přesnost 2 nebo 4 cm) Ing. Jiří Podhorný, pracovní verze 14

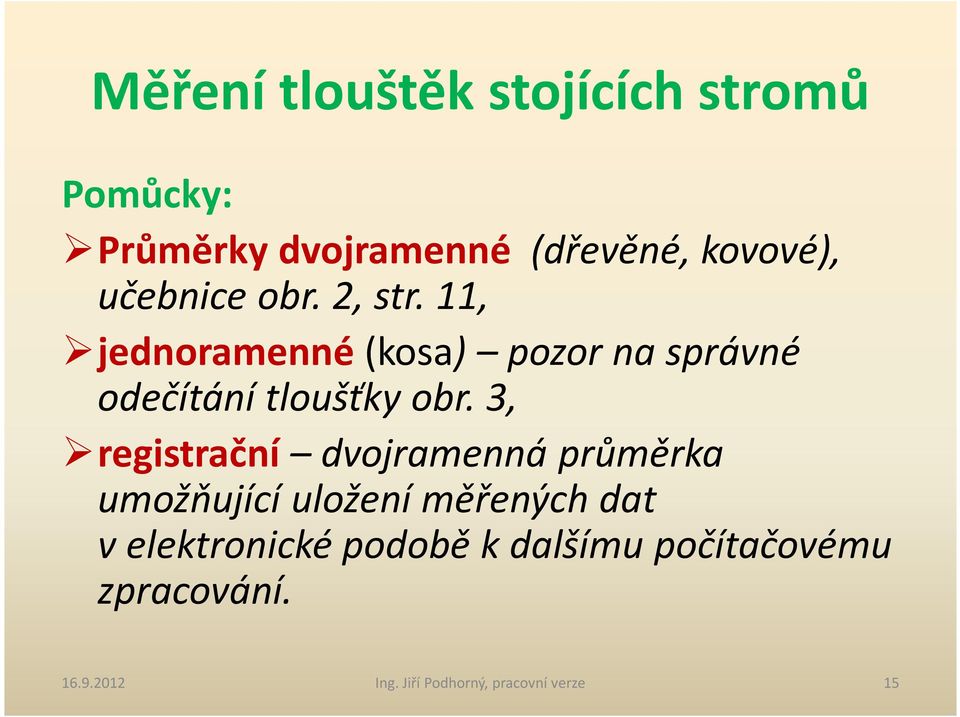

15 Měření tlouštěk stojících stromů Pomůcky: Průměrky dvojramenné (dřevěné, kovové), učebnice obr. 2, str. 11, jednoramenné (kosa) pozor na správné odečítání tloušťky obr. 3, registrační dvojramenná průměrka umožňující uložení měřených dat v elektronické podobě k dalšímu počítačovému zpracování Ing. Jiří Podhorný, pracovní verze 15

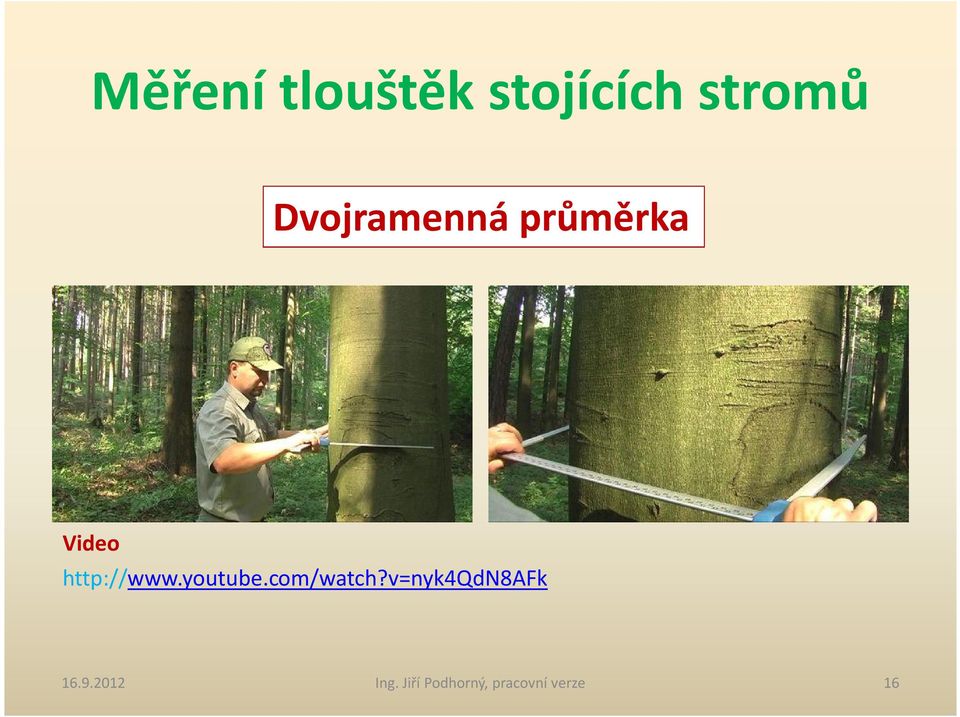

16 Měření tlouštěk stojících stromů Dvojramenná průměrka Video Ing. Jiří Podhorný, pracovní verze 16

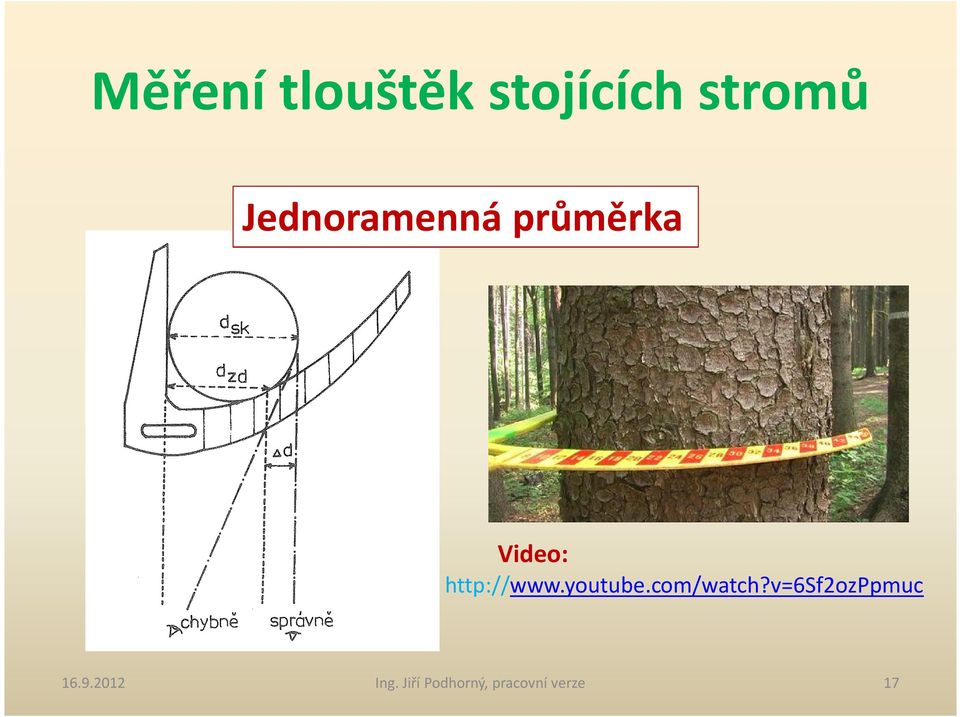

17 Měření tlouštěk stojících stromů Jednoramenná průměrka Video: Ing. Jiří Podhorný, pracovní verze 17

18 Měření tlouštěk stojících stromů Registrační průměrka Video: Ing. Jiří Podhorný, pracovní verze 18

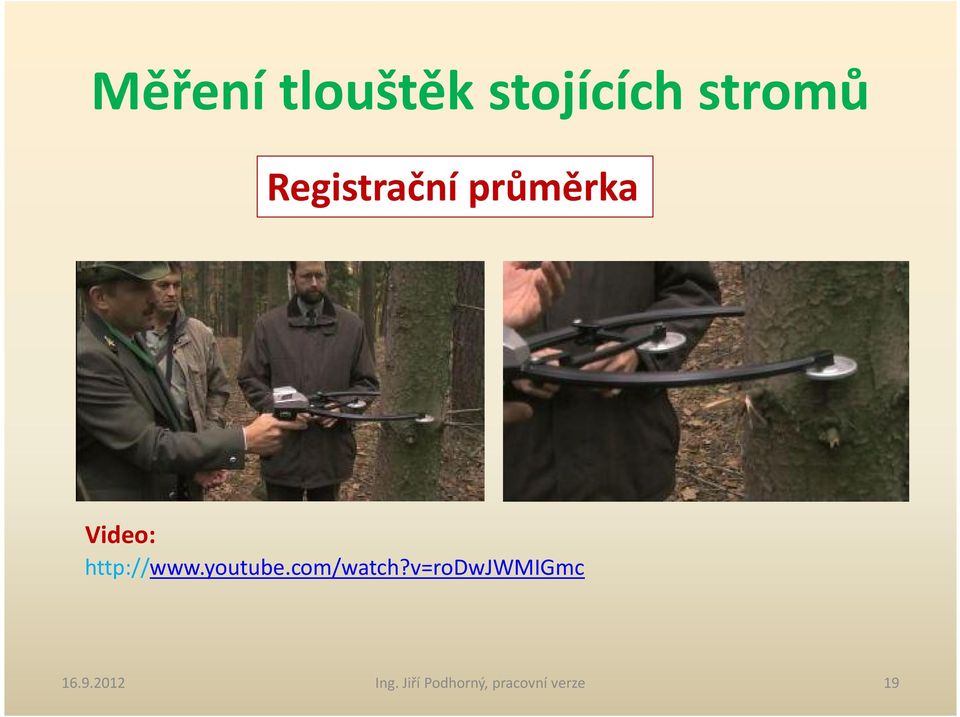

19 Měření tlouštěk stojících stromů Registrační průměrka Video: Ing. Jiří Podhorný, pracovní verze 19

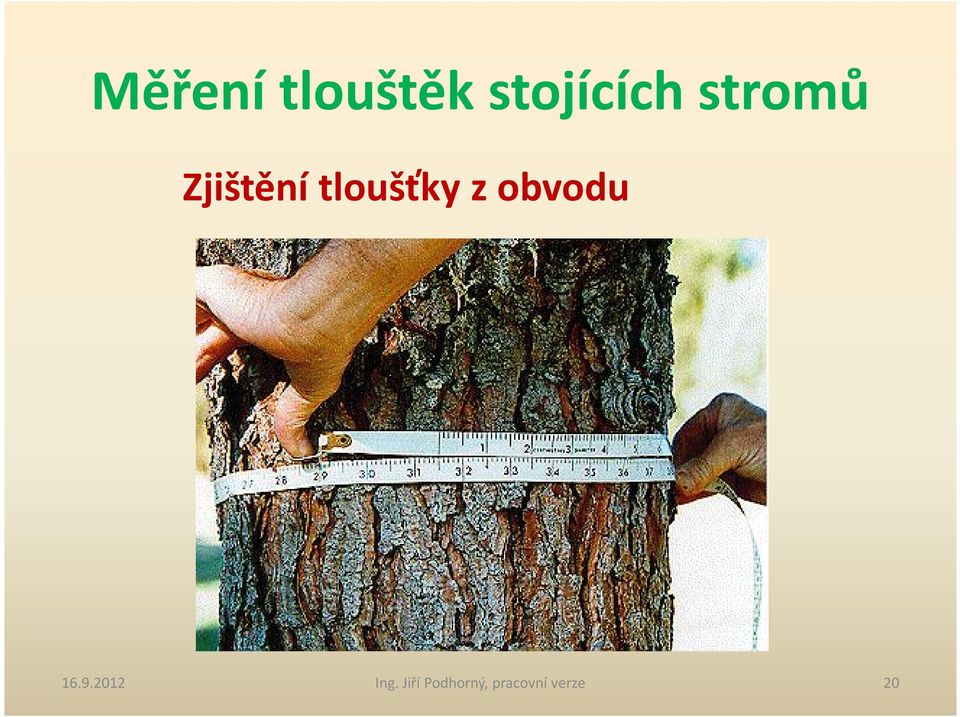

20 Měření tlouštěk stojících stromů Zjištění tloušťky z obvodu Ing. Jiří Podhorný, pracovní verze 20

21 Měření délek a tlouštěk U harvestorových technologiích se délka a tloušťka měří pomocí kácecí hlavice Ing. Jiří Podhorný, pracovní verze 21

22 Použitá literatura a odkazy Štipl Přemek (2000): Hospodářská úprava lesa Dendrometrie, MTZ Tiskárna Lipník, a.s., 204 stran [ ] [ ] Ing. Jiří Podhorný, pracovní verze 22
