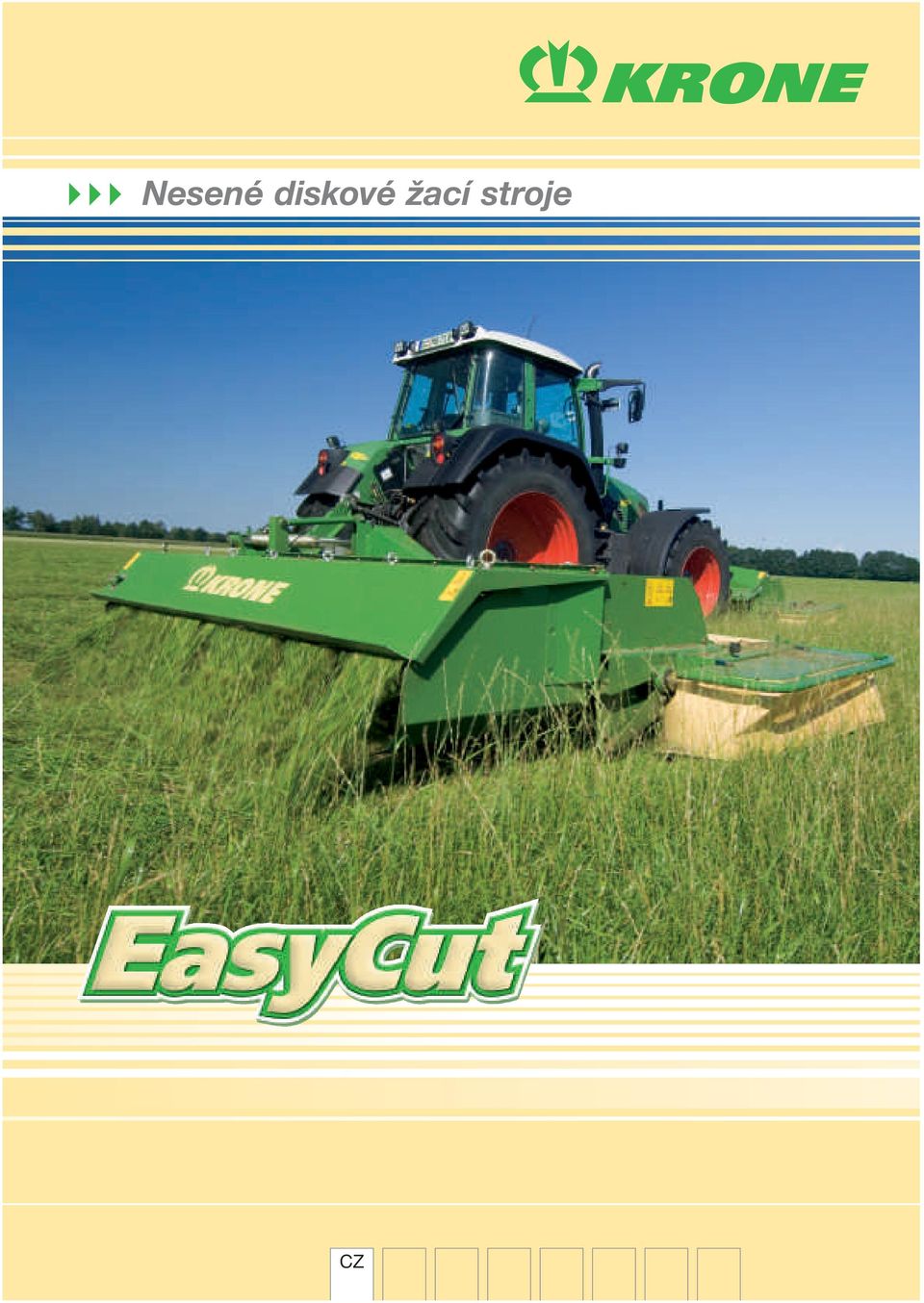

1 Nesené diskové žací stroje CZ

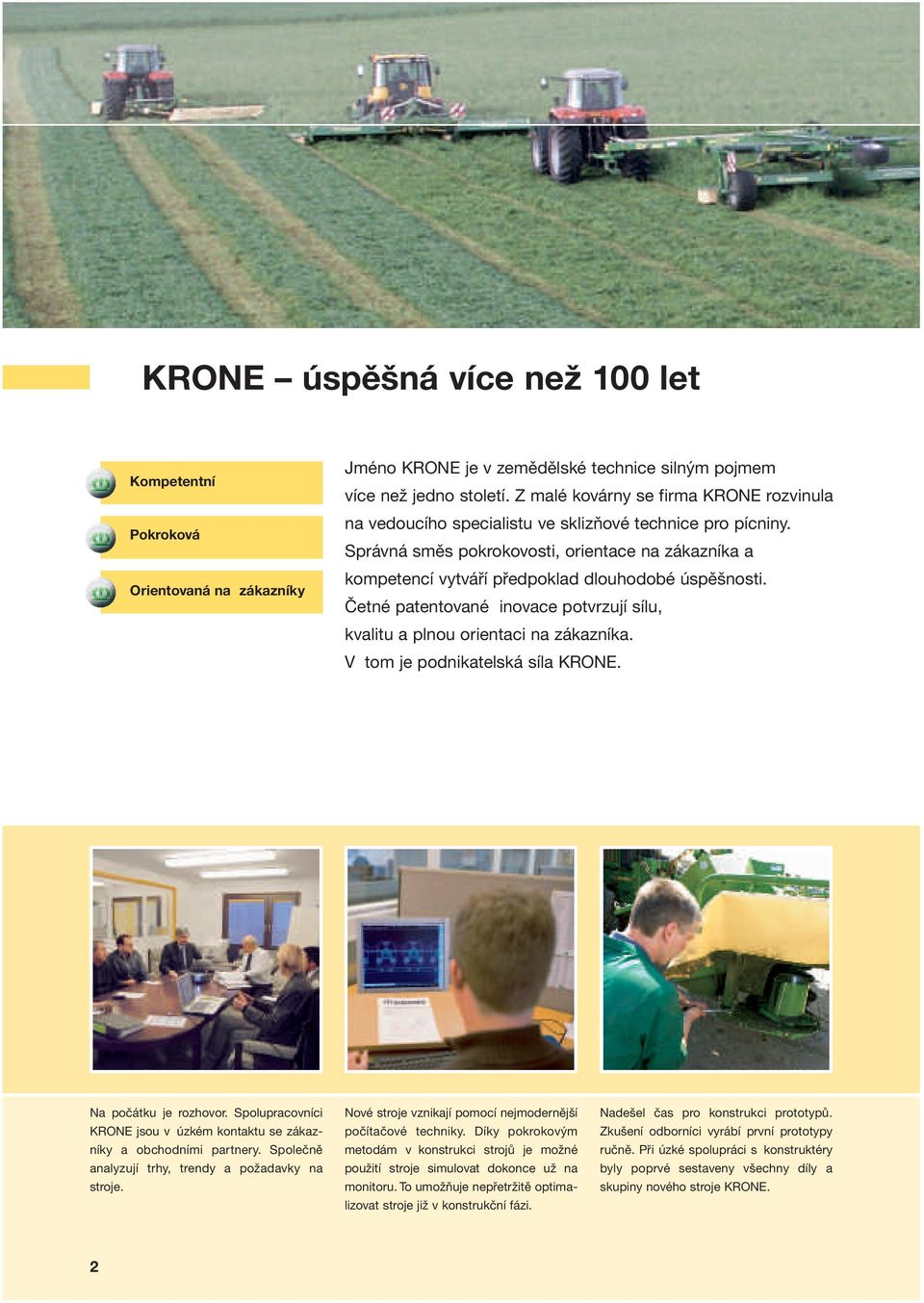

2 KRONE úspěšná více než 100 let Kompetentní Pokroková Orientovaná na zákazníky Jméno KRONE je v zemědělské technice silným pojmem více než jedno století. Z malé kovárny se firma KRONE rozvinula na vedoucího specialistu ve sklizňové technice pro pícniny. Správná směs pokrokovosti, orientace na zákazníka a kompetencí vytváří předpoklad dlouhodobé úspěšnosti. Četné patentované inovace potvrzují sílu, kvalitu a plnou orientaci na zákazníka. V tom je podnikatelská síla KRONE. Na počátku je rozhovor. Spolupracovníci KRONE jsou v úzkém kontaktu se zákazníky a obchodními partnery. Společně analyzují trhy, trendy a požadavky na stroje. Nové stroje vznikají pomocí nejmodernější počítačové techniky. Díky pokrokovým metodám v konstrukci strojů je možné použití stroje simulovat dokonce už na monitoru. To umožňuje nepřetržitě optimalizovat stroje již v konstrukční fázi. Nadešel čas pro konstrukci prototypů. Zkušení odborníci vyrábí první prototypy ručně. Při úzké spolupráci s konstruktéry byly poprvé sestaveny všechny díly a skupiny nového stroje KRONE. 2

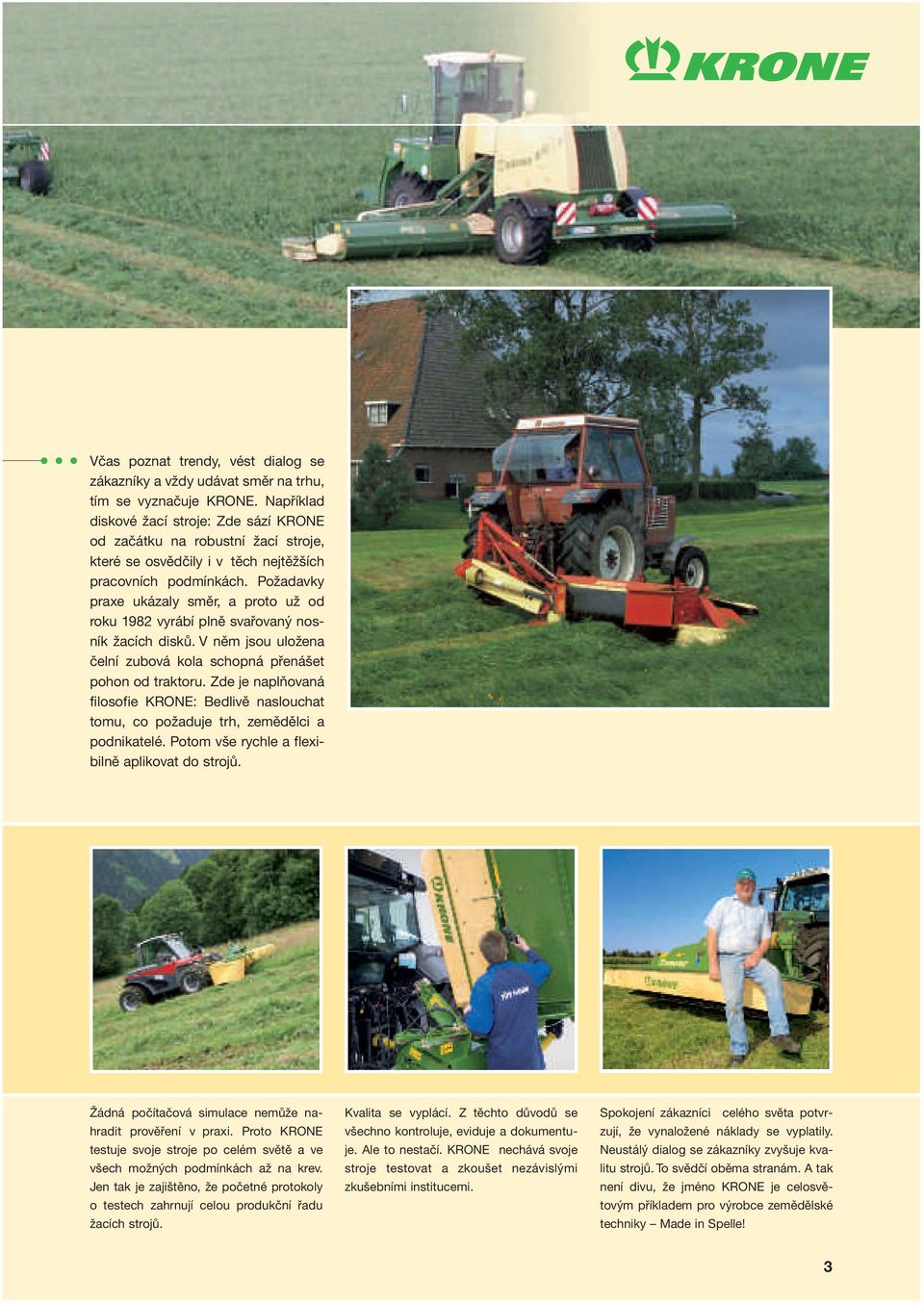

3 Včas poznat trendy, vést dialog se zákazníky a vždy udávat směr na trhu, tím se vyznačuje KRONE. Například diskové žací stroje: Zde sází KRONE od začátku na robustní žací stroje, které se osvědčily i v těch nejtěžších pracovních podmínkách. Požadavky praxe ukázaly směr, a proto už od roku 1982 vyrábí plně svařovaný nosník žacích disků. V něm jsou uložena čelní zubová kola schopná přenášet pohon od traktoru. Zde je naplňovaná filosofie KRONE: Bedlivě naslouchat tomu, co požaduje trh, zemědělci a podnikatelé. Potom vše rychle a flexibilně aplikovat do strojů. Žádná počítačová simulace nemůže nahradit prověření v praxi. Proto KRONE testuje svoje stroje po celém světě a ve všech možných podmínkách až na krev. Jen tak je zajištěno, že početné protokoly o testech zahrnují celou produkční řadu žacích strojů. Kvalita se vyplácí. Z těchto důvodů se všechno kontroluje, eviduje a dokumentuje. Ale to nestačí. KRONE nechává svoje stroje testovat a zkoušet nezávislými zkušebními institucemi. Spokojení zákazníci celého světa potvrzují, že vynaložené náklady se vyplatily. Neustálý dialog se zákazníky zvyšuje kvalitu strojů. To svědčí oběma stranám. A tak není divu, že jméno KRONE je celosvětovým příkladem pro výrobce zemědělské techniky Made in Spelle! 3

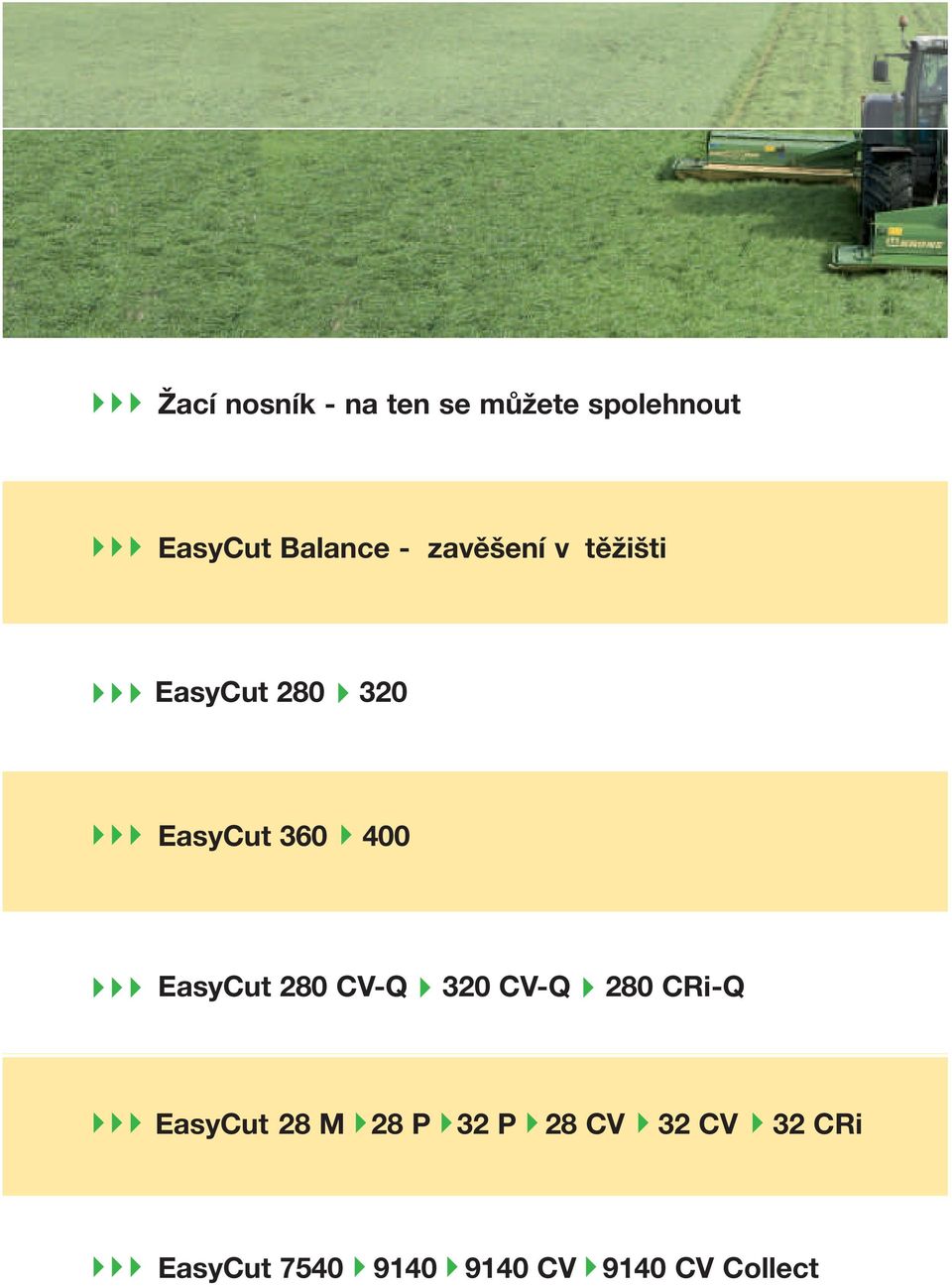

4 Žací nosník - na ten se můžete spolehnout EasyCut Balance - zavěšení v těžišti EasyCut EasyCut EasyCut 280 CV-Q 320 CV-Q 280 CRi-Q EasyCut 28 M 28 P 32 P 28 CV 32 CV 32 CRi EasyCut CV 9140 CV Collect

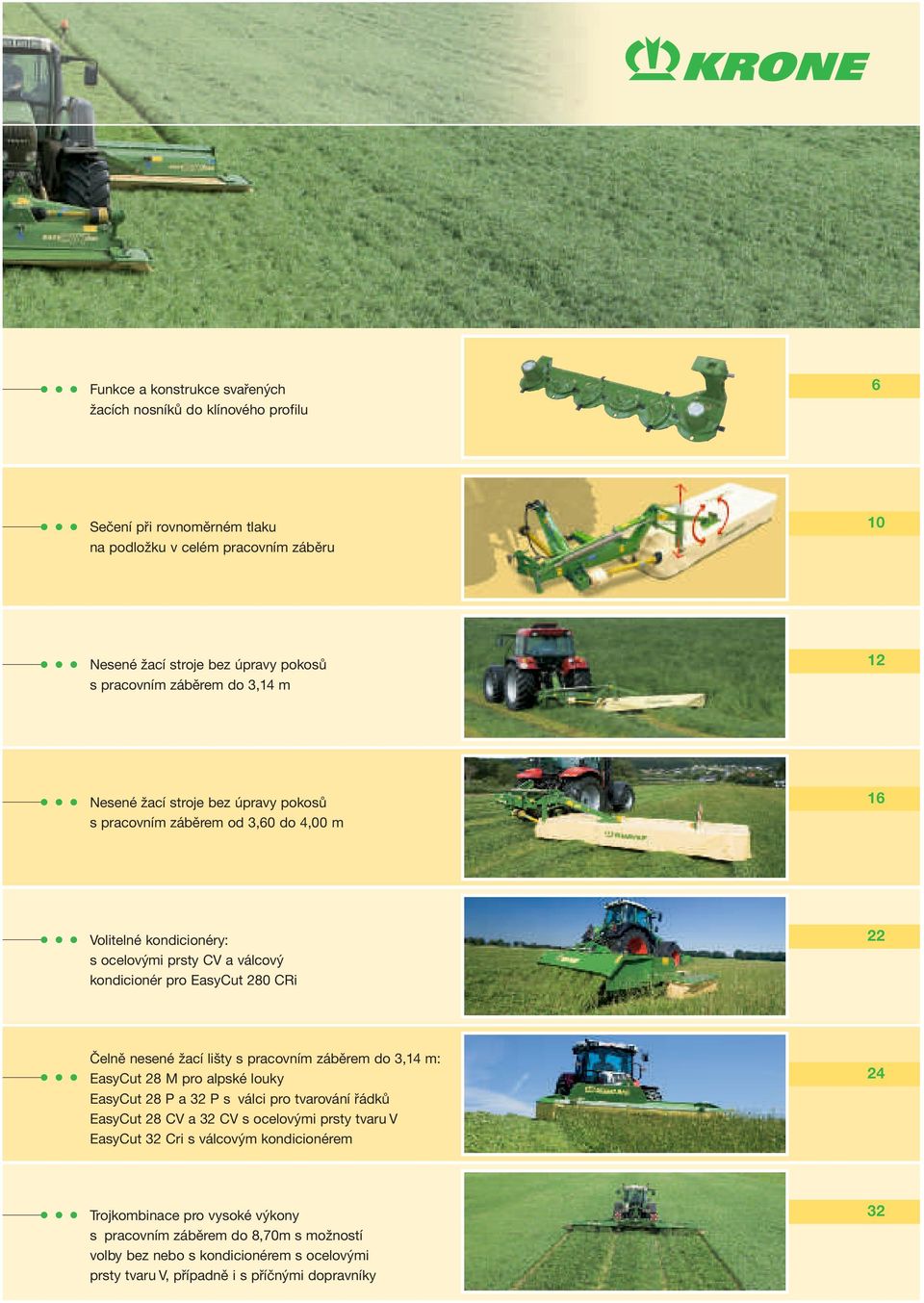

5 Funkce a konstrukce svařených žacích nosníků do klínového profilu 6 Sečení při rovnoměrném tlaku na podložku v celém pracovním záběru 10 Nesené žací stroje bez úpravy pokosů s pracovním záběrem do 3,14 m 12 Nesené žací stroje bez úpravy pokosů s pracovním záběrem od 3,60 do 4,00 m 16 Volitelné kondicionéry: s ocelovými prsty CV a válcový kondicionér pro EasyCut 280 CRi 22 Čelně nesené žací lišty s pracovním záběrem do 3,14 m: EasyCut 28 M pro alpské louky EasyCut 28 P a 32 P s válci pro tvarování řádků EasyCut 28 CV a 32 CV s ocelovými prsty tvaru V EasyCut 32 Cri s válcovým kondicionérem 24 Trojkombinace pro vysoké výkony s pracovním záběrem do 8,70m s možností volby bez nebo s kondicionérem s ocelovými prsty tvaru V, případně i s příčnými dopravníky 32

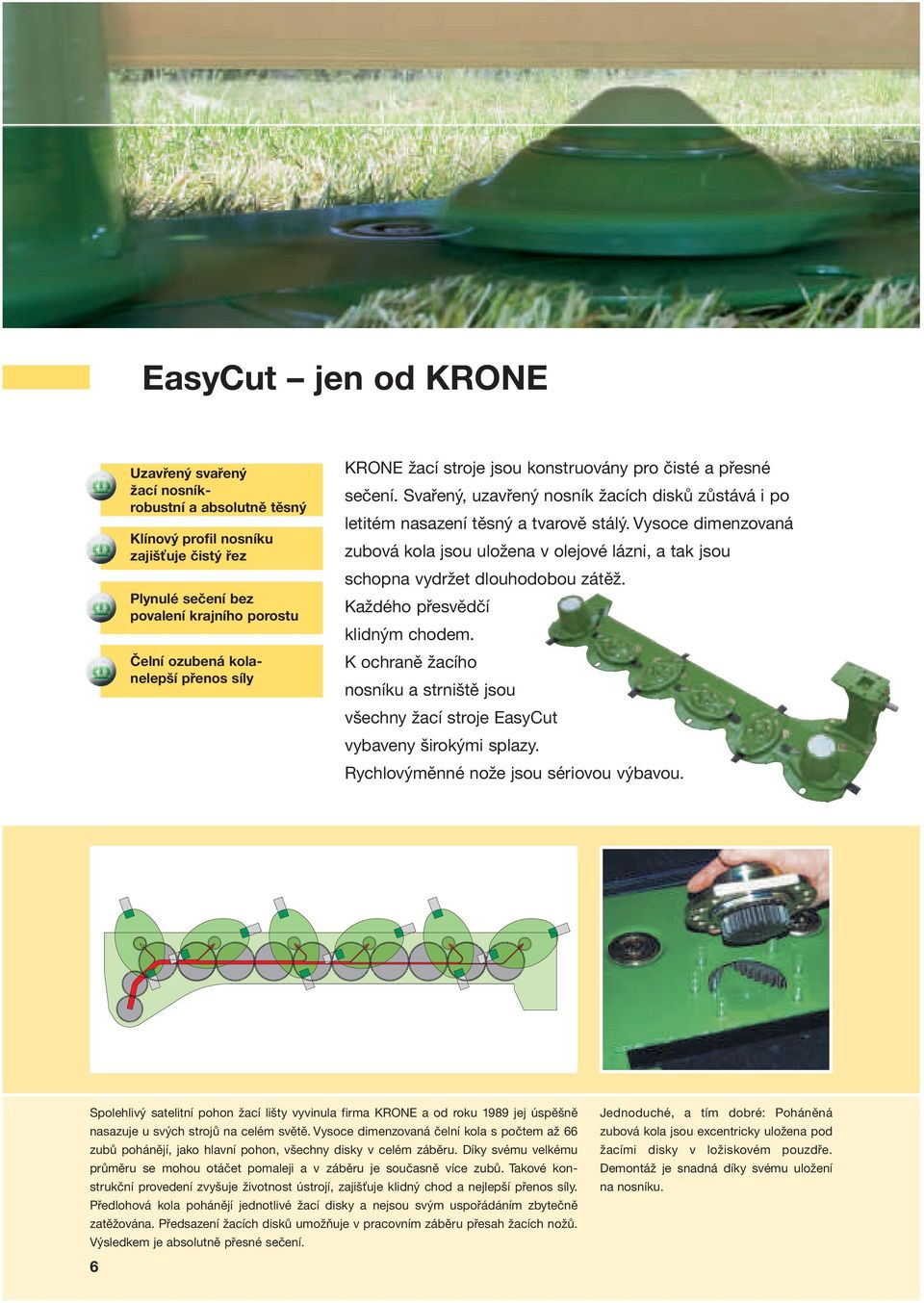

6 EasyCut jen od KRONE Uzavřený svařený žací nosníkrobustní a absolutně těsný Klínový profil nosníku zajišťuje čistý řez Plynulé sečení bez povalení krajního porostu Čelní ozubená kolanelepší přenos síly KRONE žací stroje jsou konstruovány pro čisté a přesné sečení. Svařený, uzavřený nosník žacích disků zůstává i po letitém nasazení těsný a tvarově stálý. Vysoce dimenzovaná zubová kola jsou uložena v olejové lázni, a tak jsou schopna vydržet dlouhodobou zátěž. Každého přesvědčí klidným chodem. K ochraně žacího nosníku a strniště jsou všechny žací stroje EasyCut vybaveny širokými splazy. Rychlovýměnné nože jsou sériovou výbavou. Spolehlivý satelitní pohon žací lišty vyvinula firma KRONE a od roku 1989 jej úspěšně nasazuje u svých strojů na celém světě. Vysoce dimenzovaná čelní kola s počtem až 66 zubů pohánějí, jako hlavní pohon, všechny disky v celém záběru. Díky svému velkému průměru se mohou otáčet pomaleji a v záběru je současně více zubů. Takové konstrukční provedení zvyšuje životnost ústrojí, zajišťuje klidný chod a nejlepší přenos síly. Předlohová kola pohánějí jednotlivé žací disky a nejsou svým uspořádáním zbytečně zatěžována. Předsazení žacích disků umožňuje v pracovním záběru přesah žacích nožů. Výsledkem je absolutně přesné sečení. 6 Jednoduché, a tím dobré: Poháněná zubová kola jsou excentricky uložena pod žacími disky v ložiskovém pouzdře. Demontáž je snadná díky svému uložení na nosníku.

7 EasyCut je konstruován pro nejlepší řez. Klínový tvar žací lišty dělá i nemožné. Nízké sečení na loukách i pastvinách, sečení polehlých porostů umožňuje právě úzký klínový profil nosníku. Předností je nastavení pro kvalitní sečení i v těch nejtěžších podmínkách. Využijte čistý řez a plynulé sečení pro maximální výkon. Efekt vám přinese i velká životnost pracovních orgánů uložených v dvouřadých kuličkových ložiskách. Toto uložení je schopno přenést i ta nevětší zatížení. Zakalené disky jsou chráněny silnostěnným nosníkem. To je bezpečnost. Absolutně těsný a mimořádně robustní: To je svařený a uzavřený žací nosník od KRONE. Investice do moderních svařovacích robotů a CNC technologií zaručují ty nejvyšší nároky na kvalitu. Žací nosník je tedy srdcem každého žacího stroje KRONE. Čisté sečení: Pohon žacího nosníku zajišťuje úhlová převodovka v zákrytu za vnitřním odhazovacím bubnem. Tak je umožněno plynulé sečení. Díky přesahu a klínovému tvaru žacích disků je i okraj řádku čistě posečen. Stabilní otáčky: Přenos pracovního pohonu kardanovou hřídelí a převodovkami má svoje přednosti, zejména v těžkých porostech a velkých pracovních záběrech. Volitelnou možností je osazení žacího stroje převodovkami k přenosu 1000 ot/min od vývodové hřídele. 7

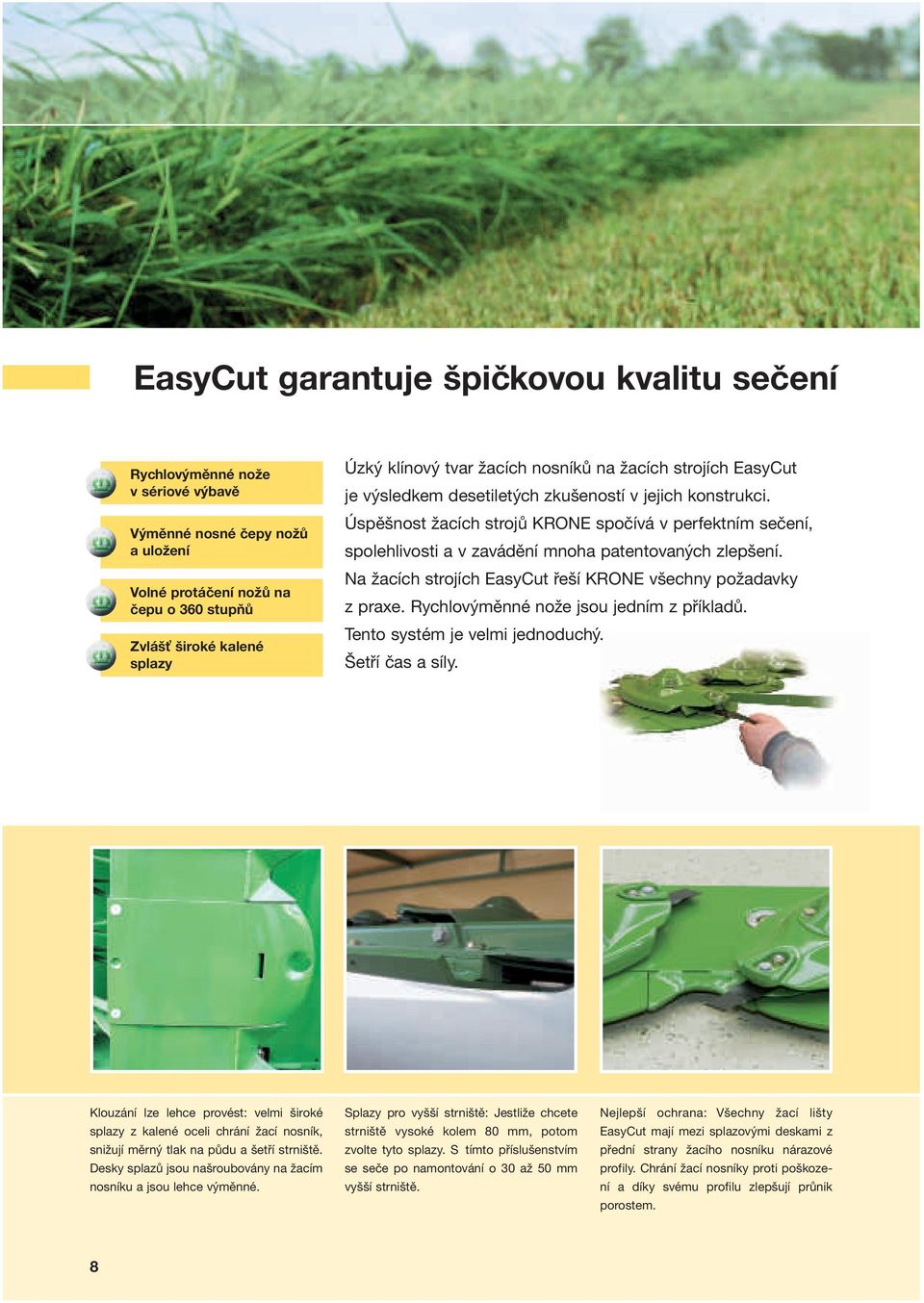

8 EasyCut garantuje špičkovou kvalitu sečení Rychlovýměnné nože v sériové výbavě Výměnné nosné čepy nožů a uložení Volné protáčení nožů na čepu o 360 stupňů Zvlášť široké kalené splazy Úzký klínový tvar žacích nosníků na žacích strojích EasyCut je výsledkem desetiletých zkušeností v jejich konstrukci. Úspěšnost žacích strojů KRONE spočívá v perfektním sečení, spolehlivosti a v zavádění mnoha patentovaných zlepšení. Na žacích strojích EasyCut řeší KRONE všechny požadavky z praxe. Rychlovýměnné nože jsou jedním z příkladů. Tento systém je velmi jednoduchý. Šetří čas a síly. Klouzání lze lehce provést: velmi široké splazy z kalené oceli chrání žací nosník, snižují měrný tlak na půdu a šetří strniště. Desky splazů jsou našroubovány na žacím nosníku a jsou lehce výměnné. Splazy pro vyšší strniště: Jestliže chcete strniště vysoké kolem 80 mm, potom zvolte tyto splazy. S tímto příslušenstvím se seče po namontování o 30 až 50 mm vyšší strniště. Nejlepší ochrana: Všechny žací lišty EasyCut mají mezi splazovými deskami z přední strany žacího nosníku nárazové profily. Chrání žací nosníky proti poškození a díky svému profilu zlepšují průnik porostem. 8

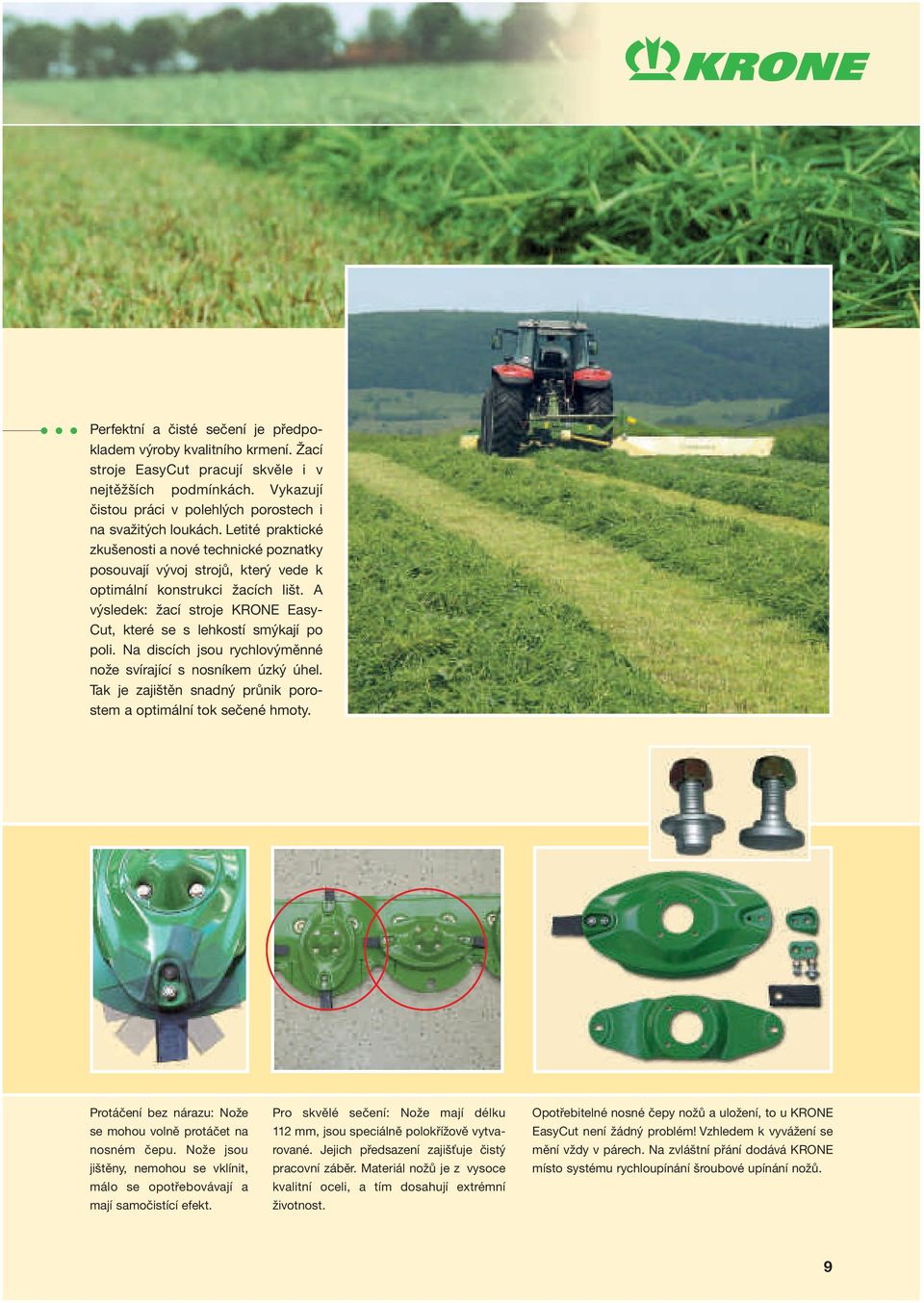

9 Perfektní a čisté sečení je předpokladem výroby kvalitního krmení. Žací stroje EasyCut pracují skvěle i v nejtěžších podmínkách. Vykazují čistou práci v polehlých porostech i na svažitých loukách. Letité praktické zkušenosti a nové technické poznatky posouvají vývoj strojů, který vede k optimální konstrukci žacích lišt. A výsledek: žací stroje KRONE Easy- Cut, které se s lehkostí smýkají po poli. Na discích jsou rychlovýměnné nože svírající s nosníkem úzký úhel. Tak je zajištěn snadný průnik porostem a optimální tok sečené hmoty. Protáčení bez nárazu: Nože se mohou volně protáčet na nosném čepu. Nože jsou jištěny, nemohou se vklínit, málo se opotřebovávají a mají samočistící efekt. Pro skvělé sečení: Nože mají délku 112 mm, jsou speciálně polokřížově vytvarované. Jejich předsazení zajišťuje čistý pracovní záběr. Materiál nožů je z vysoce kvalitní oceli, a tím dosahují extrémní životnost. Opotřebitelné nosné čepy nožů a uložení, to u KRONE EasyCut není žádný problém! Vzhledem k vyvážení se mění vždy v párech. Na zvláštní přání dodává KRONE místo systému rychloupínání šroubové upínání nožů. 9

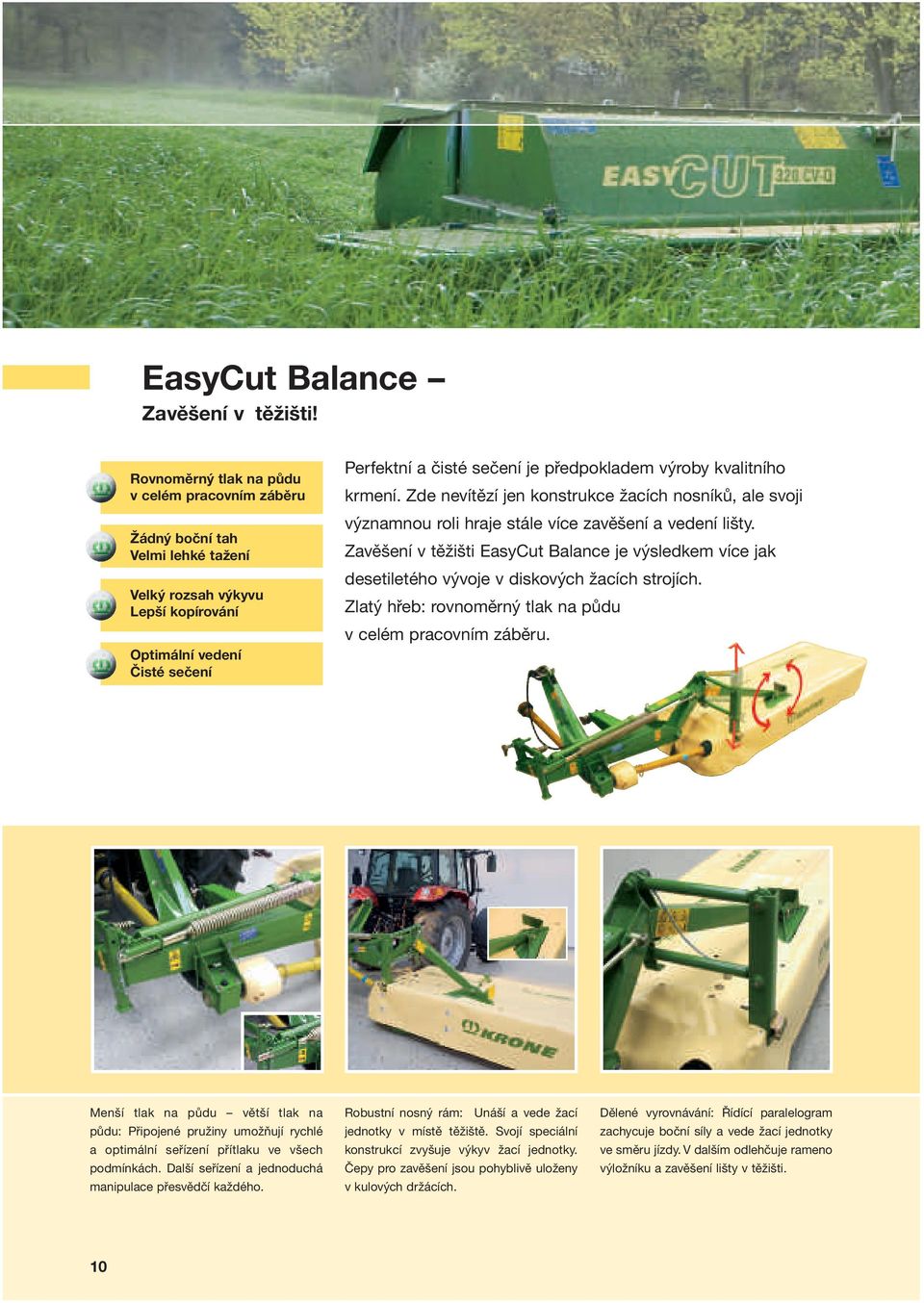

10 EasyCut Balance Zavěšení v těžišti! Rovnoměrný tlak na půdu v celém pracovním záběru Žádný boční tah Velmi lehké tažení Velký rozsah výkyvu Lepší kopírování Optimální vedení Čisté sečení Perfektní a čisté sečení je předpokladem výroby kvalitního krmení. Zde nevítězí jen konstrukce žacích nosníků, ale svoji významnou roli hraje stále více zavěšení a vedení lišty. Zavěšení v těžišti EasyCut Balance je výsledkem více jak desetiletého vývoje v diskových žacích strojích. Zlatý hřeb: rovnoměrný tlak na půdu v celém pracovním záběru. Menší tlak na půdu větší tlak na půdu: Připojené pružiny umožňují rychlé a optimální seřízení přítlaku ve všech podmínkách. Další seřízení a jednoduchá manipulace přesvědčí každého. Robustní nosný rám: Unáší a vede žací jednotky v místě těžiště. Svojí speciální konstrukcí zvyšuje výkyv žací jednotky. Čepy pro zavěšení jsou pohyblivě uloženy v kulových držácích. Dělené vyrovnávání: Řídící paralelogram zachycuje boční síly a vede žací jednotky ve směru jízdy. V dalším odlehčuje rameno výložníku a zavěšení lišty v těžišti. 10

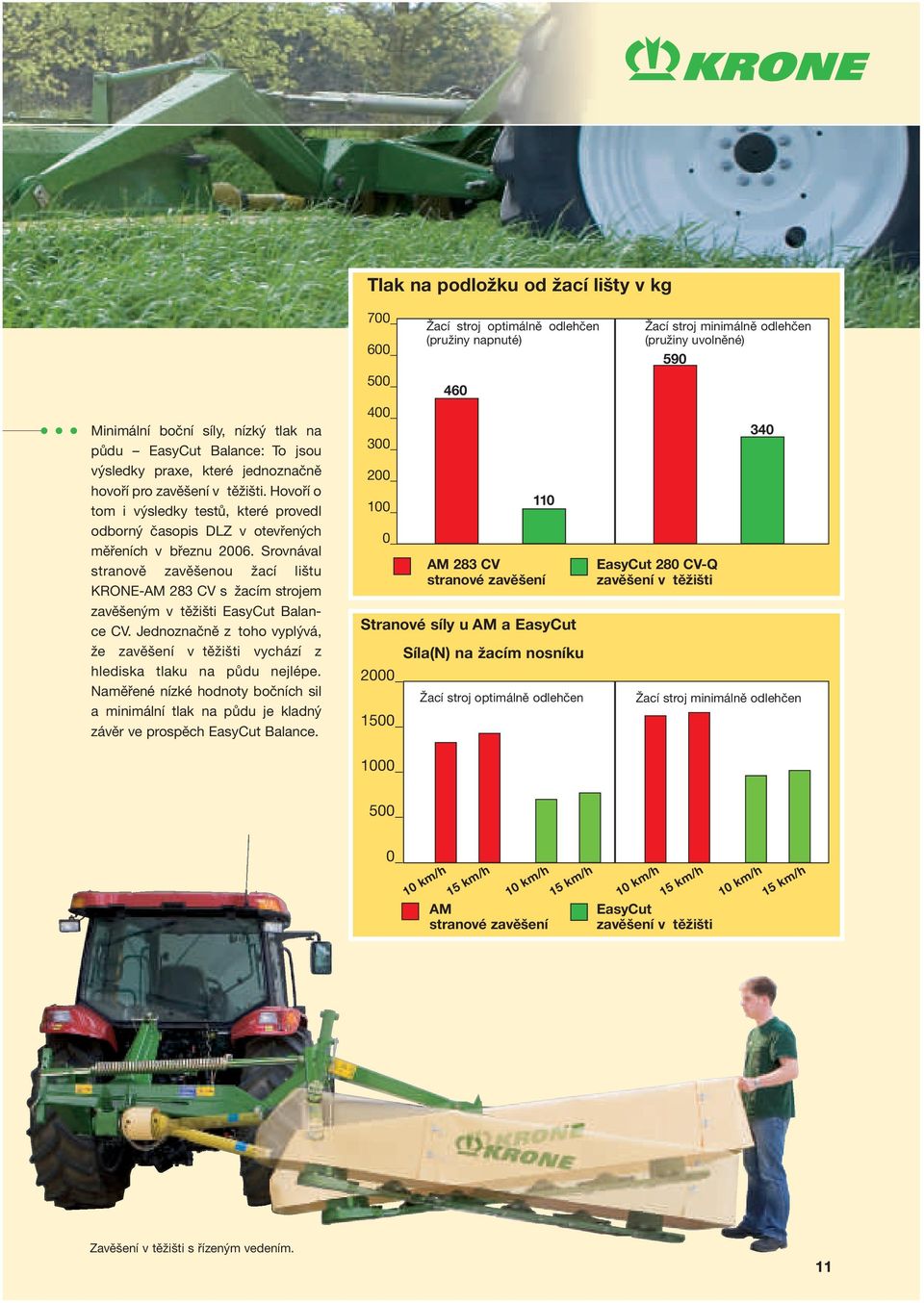

11 Minimální boční síly, nízký tlak na půdu EasyCut Balance: To jsou výsledky praxe, které jednoznačně hovoří pro zavěšení v těžišti. Hovoří o tom i výsledky testů, které provedl odborný časopis DLZ v otevřených měřeních v březnu Srovnával stranově zavěšenou žací lištu KRONE-AM 283 CV s žacím strojem zavěšeným v těžišti EasyCut Balance CV. Jednoznačně z toho vyplývá, že zavěšení v těžišti vychází z hlediska tlaku na půdu nejlépe. Naměřené nízké hodnoty bočních sil a minimální tlak na půdu je kladný závěr ve prospěch EasyCut Balance. Tlak na podložku od žací lišty v kg 700_ 600_ 500_ 400_ 300_ 200_ 100_ 0_ AM 283 CV stranové zavěšení Stranové síly u AM a EasyCut Síla(N) na žacím nosníku 2000_ Žací stroj optimálně odlehčen 1500_ 1000_ Žací stroj optimálně odlehčen (pružiny napnuté) Žací stroj minimálně odlehčen (pružiny uvolněné) 590 EasyCut 280 CV-Q zavěšení v těžišti 340 Žací stroj minimálně odlehčen 500_ 0_ 10 km/h 15 km/h 10 km/h AM stranové zavěšení 15 km/h 10 km/h 15 km/h EasyCut zavěšení v těžišti 10 km/h 15 km/h Zavěšení v těžišti s řízeným vedením. 11

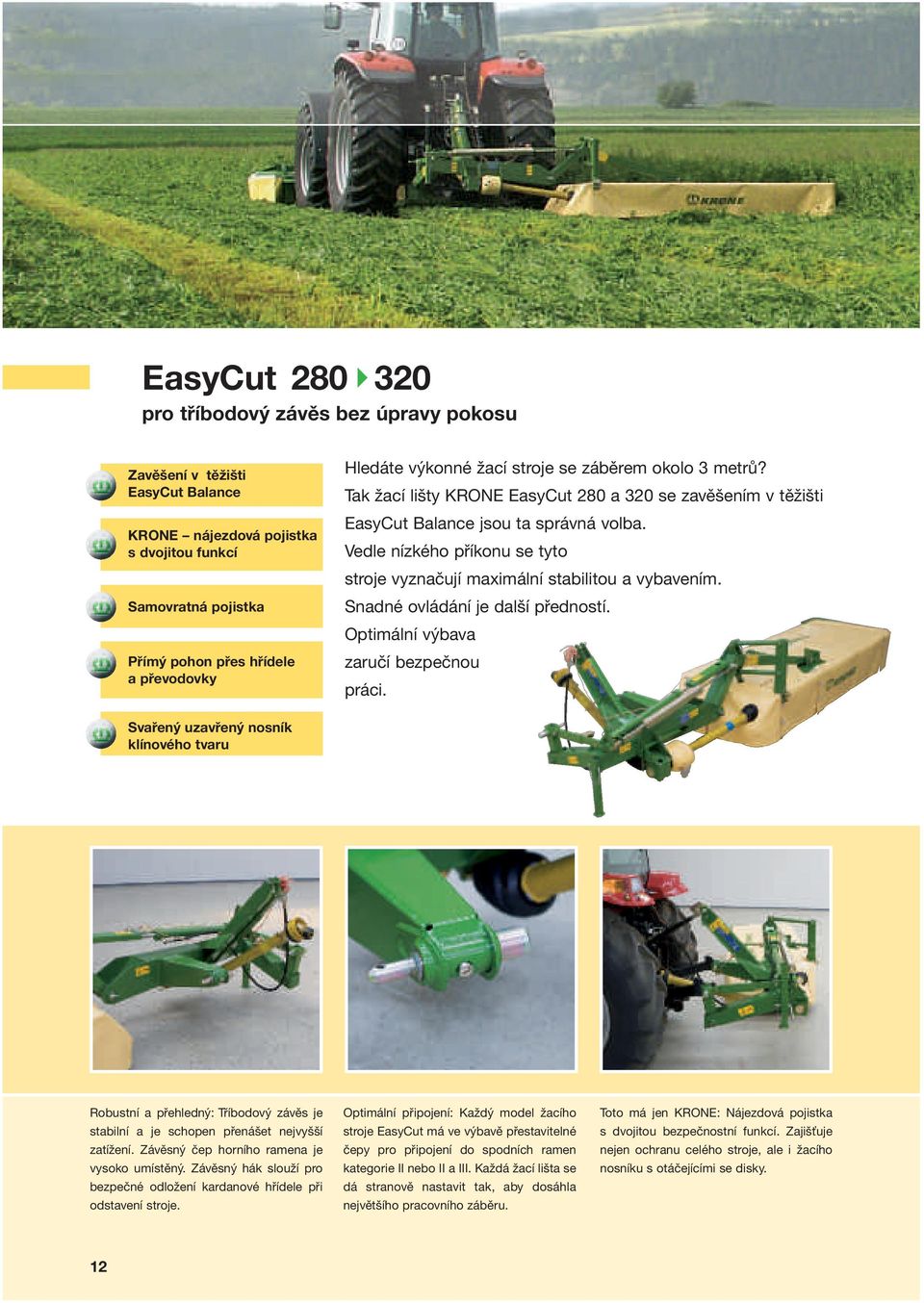

12 EasyCut pro tříbodový závěs bez úpravy pokosu Zavěšení v těžišti EasyCut Balance KRONE nájezdová pojistka s dvojitou funkcí Samovratná pojistka Přímý pohon přes hřídele a převodovky Hledáte výkonné žací stroje se záběrem okolo 3 metrů? Tak žací lišty KRONE EasyCut 280 a 320 se zavěšením v těžišti EasyCut Balance jsou ta správná volba. Vedle nízkého příkonu se tyto stroje vyznačují maximální stabilitou a vybavením. Snadné ovládání je další předností. Optimální výbava zaručí bezpečnou práci. Svařený uzavřený nosník klínového tvaru Robustní a přehledný: Tříbodový závěs je stabilní a je schopen přenášet nejvyšší zatížení. Závěsný čep horního ramena je vysoko umístěný. Závěsný hák slouží pro bezpečné odložení kardanové hřídele při odstavení stroje. Optimální připojení: Každý model žacího stroje EasyCut má ve výbavě přestavitelné čepy pro připojení do spodních ramen kategorie II nebo II a III. Každá žací lišta se dá stranově nastavit tak, aby dosáhla největšího pracovního záběru. Toto má jen KRONE: Nájezdová pojistka s dvojitou bezpečnostní funkcí. Zajišťuje nejen ochranu celého stroje, ale i žacího nosníku s otáčejícími se disky. 12

13 S pořízením žacího stroje KRONE získáváte zkušenosti a kompetence při jejich výrobě. KRONE zná různorodé požadavky z praxe, a proto nabízí v žacích lištách EasyCut 280 a 320 techniku, která Vám přinese vyšší profit a užitek. A co požaduje zákazník? Pokrokové konstrukce, jako je zavěšení v těžišti EasyCut Balance, jedinečné nájezdové pojistky, bezztrátový pohon žací lišty kloubovými hřídeli, robustní svařený žací nosník klínového tvaru a rychlovýměnné nože. To všechno s úspěchem nabízí firma KRONE v EasyCut 280 a 320. Co zákazník požaduje, to KRONE vyrábí. Perfektně vyřešené: Při nájezdu na překážku se nosník vychýlí dozadu a zvedne v přední části. Nosník může volně překonat překážku. To nabízí dodatečné jištění především v kamenitých podmínkách. Stranové jištění: KRONE nájezdová pojistka sestává ze spirálové pružiny, která reaguje okamžitě a spolehlivě. Jištění lze nastavit do každých podmínek. Uvolňovací síla a tlak pružiny jsou plynule stavitelné. Pro vysokou životnost: Volnoběžná a třecí spojka jistí pohon celé žací lišty. Uvedené spojky chrání proti přetížení hlavní převodovku, žací lištu, křížové klouby a vývodovou hřídel traktoru. 13

14 Zlepšit hospodárnost a výkonnost, to je úloha, která má u KRONE nejvyšší prioritu. Čistá práce, nízký potřebný příkon a stabilita jsou jen jedny z mnoha kritérií, které rozhodují při nákupu žacích strojů KRONE. To, že žací stroje KRONE úspěšně pracují na všech světových trzích a ve velmi rozdílných podmínkách, je zásluhou zejména konstruktérů. Ti ve spojení s praxí neustále inovují, vyvíjejí a na strojích uplatňují všechna zlepšení. A tak žací lišty EasyCut jsou pro Vás garancí úspěšné práce. Pro plynulý tok pícnin: Tak vypadá samonosná konstrukce u všech žacích lišt KRONE bez kondicionéru. Sklízené píci nestojí nic v cestě. EasyCut přesvědčí každého svým rovnoměrným ukládáním píce do řádků. Nenáročná údržba: Při výměně nožů a čistění lišty se přední polovina ochranného rámu sklopí nahoru. Tím získáme místo a velmi snadný přístup k žacímu nosníku. Obrovský výkyv: Díky zavěšení na Z rámu mají žací lišty zvětšený výkyv o 29 stupňů nahoru a 20 stupňů dolu. To umožňuje nasadit lišty na sečení svahů a příkopů. 14

15 Chceme-li dosáhnout požadovaný výkon, nestačí k tomu jen výkonnost stroje, ale také příslušný komfort při obsluze. Proto jsou žací lišty KRONE EasyCut 280 a 320 vybaveny pouze jednočinným hydraulickým ovládáním ke zvedání na souvrati nebo do přepravní polohy. Aby se nepoškodila kardanová hřídel pohonu hlavní převodovky, je stroj opatřen dorazem. Ten omezuje zvednutí lišty, a s tím také natočení kardanové hřídele. Světlost při zvednutém stroji překvapí. Při přejíždění širokých posečených řádků zůstává žací stroj zavěšený v tříbodovém závěsu stabilně ve zvednuté pozici. Praktické: K ovládání nesených žacích strojů KRONE stačí jednočinná hydraulika. Zvládá změnu z pracovní do transportní polohy a naopak. Bezpečný při přepravě: Zavěšení na tříbodovém závěsu umožňuje při přepravě spustit ramena tak, aby byla zaručená dostatečná světlost. Tím se dosáhne bezpečné výšky lišty pod stromy, mosty a přístřešky. Kompaktní: Speciální konstrukce a tvar nosného závěsu, nízké zavěšení a pohon žací lišty vzadu za vnějším bubnem zajišťují skutečně malou přepravní šířku. To vše také přispívá k jízdnímu komfortu. 15

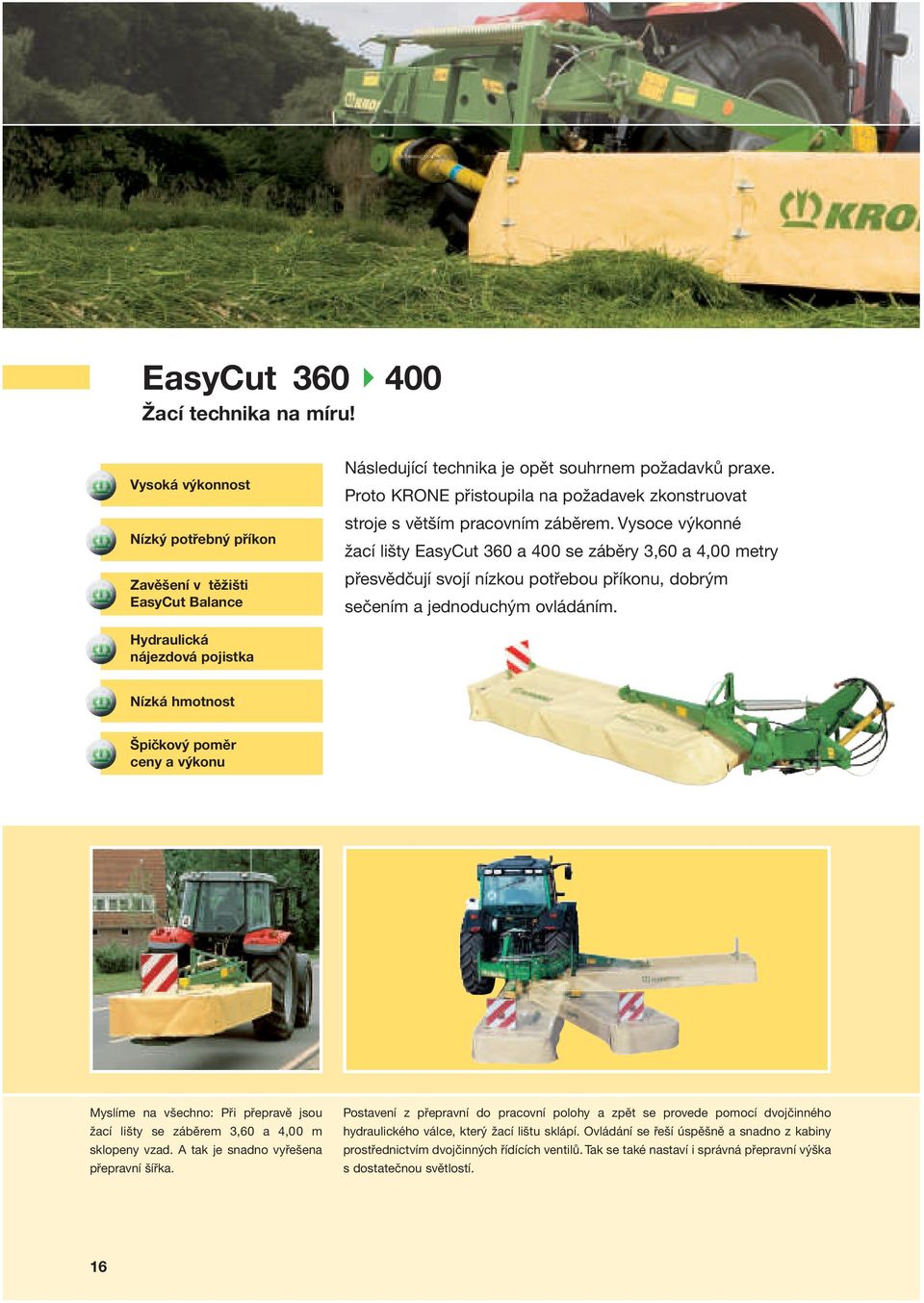

16 EasyCut Žací technika na míru! Vysoká výkonnost Nízký potřebný příkon Zavěšení v těžišti EasyCut Balance Následující technika je opět souhrnem požadavků praxe. Proto KRONE přistoupila na požadavek zkonstruovat stroje s větším pracovním záběrem. Vysoce výkonné žací lišty EasyCut 360 a 400 se záběry 3,60 a 4,00 metry přesvědčují svojí nízkou potřebou příkonu, dobrým sečením a jednoduchým ovládáním. Hydraulická nájezdová pojistka Nízká hmotnost Špičkový poměr ceny a výkonu Myslíme na všechno: Při přepravě jsou žací lišty se záběrem 3,60 a 4,00 m sklopeny vzad. A tak je snadno vyřešena přepravní šířka. Postavení z přepravní do pracovní polohy a zpět se provede pomocí dvojčinného hydraulického válce, který žací lištu sklápí. Ovládání se řeší úspěšně a snadno z kabiny prostřednictvím dvojčinných řídících ventilů. Tak se také nastaví i správná přepravní výška s dostatečnou světlostí. 16

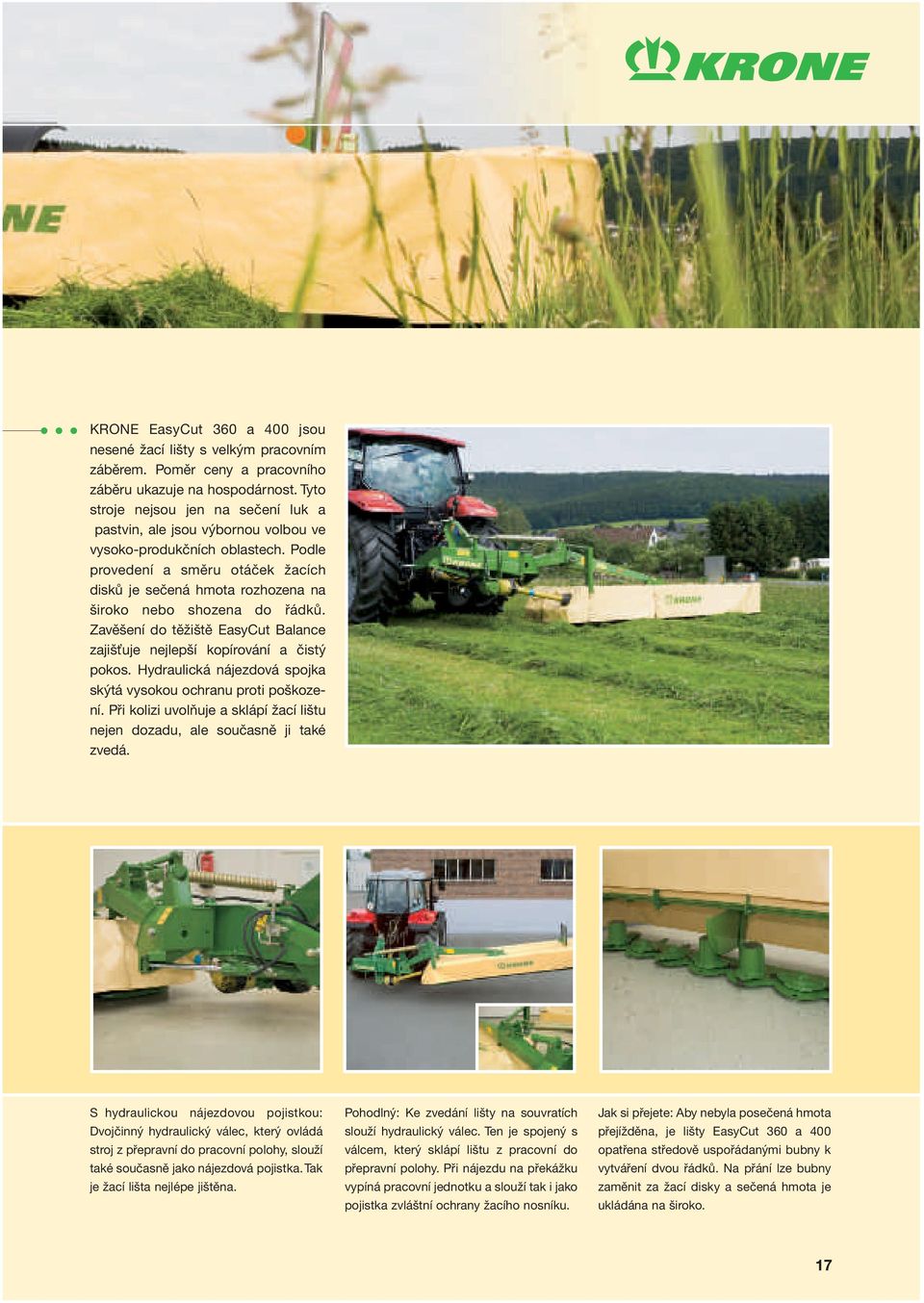

17 KRONE EasyCut 360 a 400 jsou nesené žací lišty s velkým pracovním záběrem. Poměr ceny a pracovního záběru ukazuje na hospodárnost. Tyto stroje nejsou jen na sečení luk a pastvin, ale jsou výbornou volbou ve vysoko-produkčních oblastech. Podle provedení a směru otáček žacích disků je sečená hmota rozhozena na široko nebo shozena do řádků. Zavěšení do těžiště EasyCut Balance zajišťuje nejlepší kopírování a čistý pokos. Hydraulická nájezdová spojka skýtá vysokou ochranu proti poškození. Při kolizi uvolňuje a sklápí žací lištu nejen dozadu, ale současně ji také zvedá. S hydraulickou nájezdovou pojistkou: Dvojčinný hydraulický válec, který ovládá stroj z přepravní do pracovní polohy, slouží také současně jako nájezdová pojistka. Tak je žací lišta nejlépe jištěna. Pohodlný: Ke zvedání lišty na souvratích slouží hydraulický válec. Ten je spojený s válcem, který sklápí lištu z pracovní do přepravní polohy. Při nájezdu na překážku vypíná pracovní jednotku a slouží tak i jako pojistka zvláštní ochrany žacího nosníku. Jak si přejete: Aby nebyla posečená hmota přejížděna, je lišty EasyCut 360 a 400 opatřena středově uspořádanými bubny k vytváření dvou řádků. Na přání lze bubny zaměnit za žací disky a sečená hmota je ukládána na široko. 17

18 EasyCut 280 CV-Q 320 CV-Q CV kondicionér s ocelovými prsty tvaru V pro špičkové krmivo Volně výkyvné ocelové V prsty Dvoustupňová převodovka na 600 a 900 ot/min Plynule stavitelný rýhovaný proti-plech Velmi široký prstový rotor o průměru 640 mm Nastavitelné clony rozhozu Sklopení lišty na 110 = nižší přepravní výška, vyšší pohodlí při přepravě Při sklizni píce nám nejde jen o výkonnost, ale záleží na kvalitě sklizené hmoty. S vysoce výkonným kondicionérem CV vybaveným ocelovými prsty tvaru V je posečená píce z celého záběru rovnoměrně pomačkána. Tak dosahujeme kratší dobu pro zavadnutí, šetříme čas, snížíme počet přejezdů po poli. Upravená píce kondicionérem rovnoměrně zavadá, a tak získáme špičkovou kvalitu krmení. Obě v jedné: Pohon žací lišty a kondicionéru řeší jedna společná převodovka. V ní je integrovaná dvoustupňová převodovka kondicionéru. Lze zařadit 600 nebo 900 otáček rotoru za minutu. Kondicionér CV s ocelovými V prsty přes celý záběr lišty: Účinné působení rotoru je v prostoru mezi vnějším a vnitřním odmítacím žacím bubnem. Tím může upravená hmota velmi rovnoměrně procházet celým ústrojím. Tvar ocelových prstů do V, volné zavěšení a plynule stavitelný proti-plech: S tím dosahujeme rovnoměrnou úpravu hmoty při nízkém opotřebení. Díky nastavení proti-plechu volíme intenzitu úpravy dle sklízené píce. 18

19 Ocelové V prsty v kombinaci s protiplechem upravují píci s optimální intenzitou a bez poškození struktury rostlin. Pro každý rozchod kol a velikost pneumatik lze nastavit šířku ukládaného řádku tak, aby píce nebyla přejížděna. To je velkou předností zejména v méně únosných terénech. Pneumatiky tak nezamáčknou píci do půdy. Plynulé nastavení proti-plechu: Prostor mezi proti-plechem a prsty lze jednoduše přestavit vřetenem. Přiblížením se zvyšuje intenzita pomačkání a oddálením se snižuje. Kvalita píce při vyšší výkonnosti: Kondicionér s ocelovými prsty tvaru V od KRONE má vysokou průchodnost. Průměr rotoru je 64 cm velký, a tak umožňuje plynulý tok materiálu, vysokou hltnost při kvalitní úpravě píce. Úzký řádek široký řádek: K nastavení šířky ukládaných řádků mají všechny žací stroje EasyCut s kondicionérem v sériové výbavě stavitelné směrové clony. 19

20 Široký, jak je jen možné úzký, jak je potřeba Vědecké výzkumy prokázaly, že rozhazování píce zlepšuje nejen kvalitu senážování, ale i její výživnou hodnotu. Díky směrovým plechům neleží píce jen rozhozená do šířky, ale je také načechraná a provzdušněná. Váš užitek: šetříte minimálně jednu operaci, získáte výbornou senáž, která zvedne výrobu mléka a v konečném hodnocení snížíte i spotřebu nafty. Na celou šířku: Kondicionér s ocelovými prsty tvaru V a rýhovaný proti-plech upravují hmotu v celém rozsahu sečení, od levého po pravý žací disk. Tak je zajištěn plynulý tok píce v celém pracovním záběru a dosahuje optimální rozložení píce. Přídavné směrové plechy umožňují širší rozhoz, a tím ještě rychlejší zavadání píce. 20 Zcela dle Vašeho přání: Optimální nastavení směrových plechů je možné díky přestavení v segmentech otvorů. V mokrých a méně únosných půdách tvoříme úzké řádky. Pro rychlejší zavadání píce volíme rozhoz na široko.

21 Žací stroje zavěšené v tříbodovém závěsu řady EasyCut CV a CRi mají díky kondicionéru vyšší hmotnost. Proto tyto žací lišty sklápíme za traktorem do přepravní polohy pod úhlem 110. V této poloze je rovnoměrně zatížen tříbodový závěs hydrauliky a také náprava traktoru. Traktor má takto lepší jízdní vlastnosti, může jet rychleji. Chová se znatelně lépe i v zatáčkách a na svazích. Pohledu ve zpětných zrcátkách nic nebrání v cestě. Rychle a jednoduše: Zvednout žací lištu na souvrati zvládá jednočinný hydraulický válec. Při obracení na souvrati zůstávají ramena hydrauliky stále v nastavené poloze. Z přepravní do pracovní polohy, jak jednoduché: Tuto operaci provádí dvojčinný hydraulický válec. Je aktivní v obou směrech, a tak garantuje bezporuchové sklápění až do úhlu 110 mezi pracovní a přepravní polohou. Kompaktní provedení: Cíl, nízká přepravní výška i šířka. Tříbodový závěs hydrauliky umožňuje, díky zavěšení na Z rámu, nižší polohu, a tím se dosáhne povolené přepravní výšky a šířky i s lištou o pracovním záběru 3,14 m. 21

22 EasyCut 280 CRi-Q s profilovým válcovým kondicionérem CRi nejlepší pro vojtěšky Válce o průměru 25 cm pro plynulý tok píce Vrstvený polyuretan pro delší životnost Samostatný pohon mačkacích válců-větší průchodnost Když chcete upravovat citlivé širokolisté druhy pícnin, jako je například vojtěška, má pro Vás KRONE správné řešení. Válcový kondicionér CRi (Conditioner Roller interlocking) se dvěma profilovanými válci provádí optimální úpravu zejména při sklizni vojtěšky. Šetří lístky a mačká stébla. Tím je zaručeno rovnoměrné zavadání sklízené plodiny. Profilované válce se zubovým efektem pro vysokou kvalitu úpravy píce 25 cm Ø! V celé šířce: CRi válce jsou nedělené a profilované v celé šířce. Optimální úprava sečené píce je tak zajištěna v celé pracovním záběru. Podle množství materiálu a potřebné intenzity pomačkání je možno nastavit plynule přítlačnou sílu válců. Polyuretanové vrstvy profilových zubů garantují dlouhou životnost. Průměr 250 mm: Masivní válce kondicionéru CRi zaručují bezporuchový a plynulý tok sklízené píce. Překvapují nízkou potřebou příkonu při svém velkém průměru. 22

23 Pícniny, které obsahují leguminosy a citlivé byliny stanovují jiné požadavky na úpravu než trávy. Kondicionér CRi pracuje při sklizni těchto plodin šetrně. Má nižší ztráty propadem i píce s lístky. Rostliny s vysokým obsahem proteinů si udržují díky šetrné úpravě svoje vysoké nutriční hodnoty. Pokos rozhozený na široko zajišťuje rovnoměrné zavadání v celém profilu řádku. Kondicionér CRi je příkladnou odpovědí firmy KRONE, špičkového specialisty na žací stroje,na náročné požadavky z praxe. Perfektní tvarování: Dobře nadimenzované mačkací válce jsou profilované tak, že dobře zapadají do sebe. Zubový efekt zaručuje intenzívní pomačkání stébel a šetří vysoce hodnotné lístky. Plný přenos výkonu: Pohon kondicionéru je přímý bez prokluzu od příslušné převodovky. V převodovce je integrovaný pohon spodního válce s pohonem žací lišty za vnitřním odmítacím bubnem. Sériově se dvěmi funkcemi: Také horní válec je aktivně poháněn. Příslušný pohon je synchronizován převodovkou na pravé vnější straně žacího nosníku. 23

24 EasyCut 28 M Specialista na sečení svahů Nízká vlastní hmotnost Ideální ve spojení s traktorem horským speciálem Zavěšení v těžišti EasyCut Balance Špičkové ukládání do řádků i na svazích Práce na svazích klade velké nároky na obsluhu a stroje. Pro takové extrémní podmínky je čelní lišta KRONE EasyCut 28 M optimálním řešením. Kompaktní zavěšení, těžiště blízko traktoru, perfektní pokos i na strmých svazích a jednoduchá montáž na horské traktorové speciály jsou argumenty, které jasně hovoří pro žací lištu EasyCut 28 M s pracovním záběrem 2,71 m. Rychlovýměnné nože Nová čelní lišta KRONE EasyCut 28 M na obrázku bez ochranných plachet: Také zde je použit vyzkoušený žací nosník svařený do jednoho celku klínového tvaru. Žací stroj je zavěšený těsně za odmítacími bubny, které zajišťují plynulý tok sečené píce. Žací disky jsou osazeny sériově rychlovýměnnými noži. Stranové ochranné rámy jsou sklopné a zajišťují v transportní poloze celkovou šířku 2,57 m. Ani na úzkých horských cestách nemá souprava s EasyCut 28 M přepravní problém. Pro ukládání řádků na kopcích: Dva páry bubnů osazených na každé straně zajišťují plynulý a rovnoměrný tok sklízených pícnin i na strmých svazích. 24

25 Sečení v horský oblastech nevyžaduje jen řidičské zkušenosti, ale také správně zvolenou techniku, abychom zvládli úspěšně sklizeň! EasyCut 28 M je specialista na strmé svahy a vlnité terény. Čelně nesená tlačená žací lišta je řešením od firmy KRONE. Velký rozsah výkyvu v zavěšení umožňuje bezvadné kopírování půdních nerovností. Žací disky a bubny se otáčí směrem do středu. Bubny přebírají posečenou hmotu a plynule ji posouvají dozadu a tvoří i na svazích požadované řádky. Mimořádným podmínkám odpovídají mimořádná řešení: Žací lišta EasyCut 28 M je osazena speciálními směrovými plechy a středovou plachtou. Jedině tak lze dosáhnout rovnoměrný řádek i na strmých svazích i při příčném sečení. Stabilní otáčky a přímý pohon: Přímý pohon od traktoru pomocí hřídelí a převodovky garantuje optimální přenos výkonu na žací lištu i v těch nejnáročnějších podmínkách. EasyCut Balance sériová výbava: Zavěšení v těžišti a velký oboustranný výkyv na pendlrámu v rozsahu 30 cm umožňuje sečení na velmi zvlněném podkladu. Pokos je za strojem čistý a strniště nepoškozené. 25

26 EasyCut 28 P 32 P Kompaktní v soupravě perfektní v kopírování Kompaktní zavěšení Výkyvný rám Zavěšení v těžišti EasyCut Balance Čelní žací lišty KRONE EasyCut 28 P a 32 P jsou zavěšeny v těžišti EasyCut Balance. Překvapují jednoduchostí ovládání, připojením a funkčností. Předností tlačené soupravy je nižší vlastní hmotnost, velký rozsah pohybu směrem nahoru a dolů. Kompaktní zavěšení umožňuje agregaci s menšími traktory. Odmítací bubny zajišťují plynulý tok sečených pícnin a špičkové ukládání do řádků. Optimální kopírování v příčném i podélném směru Zavěšení v těžišti EasyCut Balance: Čelní žací lišty EasyCut 28 P a 32 P nejsou zavěšeny ve středovém uložení, ale v těžišti. Rovnoměrně rozložený přítlak v celém pracovním záběru zajišťuje čistý pokos. Ideální: Čelní lišty EasyCut 28 P a 32 P zavěšené na výkyvném rámu. Volné zavěšení s výkyvem až 40cm na každé straně umožňuje kopírovat každou půdní nerovnost. Seřiditelná brzda drží žací stroj při přepravě a obracení na souvratích ve vodorovné poloze. Do všech nerovností: Tlačená čelní zavěšená lišta má dostatečný volný prostor pro naklápění nahoru i dolů. Dlouhé splazy a teleskopický horní závěs dovolují optimální kopírování zvlněného terénu. Výsledek: čistá sklizeň! 26

27 Předpokladem úspěšného hospodaření na loukách a získávání kvalitní píce je nasazení špičkové sklizňové techniky. Musí se pracovat čistě, protože pícniny s příměsemi způsobené pískem a hlínou vedou ke ztrátám a škodám. Každý ví, že rovnoměrné a ne příliš nízké strniště je dobrým základem pro rychlé vzcházení nového porostu. Taková sklizeň je šetrná i ke strništi. Žací lišty EasyCut 28 P a 32 P zavěšené v těžišti na výkyvném závěsu plně odpovídají náročným požadavků na sklizeň. KRONE čelní lišty EasyCut nepřesahují transportní šířku 3,00 m a mohou se pohybovat při přejíždění z pole nebo na louku bez omezení i na veřejných komunikacích. Perfektní vedení: Velká přítlačná plocha umožňuje také v obtížných podmínkách dobré vedení a kopírování. Nízká přítlačná síla dovoluje lehký skluz. Nastavení na míru: Menší přítlak nebo větší přítlak! Lehce vyřešeno díky zavěšení pružin v různých otvorech nebo změnou počtu článků řetězu. Teleskopické horní rameno na přání: S touto výbavou je snadnější kopírování půdních nerovností v podélném směru. Výška strniště je konstantní. Vzcházení porostů je rovnoměrné. 27

28 EasyCut 28 P 32 P Aktivní tvorba řádků tajemství nejlepších řádků Aktivní tvorba řádků Řádek mezi koly traktoru Plynulý tok píce Velká čelní kola Čelní nesené lišty KRONE EasyCut 28 P a 32 P mají dva, respektive čtyři odmítací bubny. Jsou umístěny vzadu vlevo a vpravo za žacími disky. Pohon bubnů zajišťují čelní kola od linie pohonu žacích disků. Bubny usměrňují plynulý tok sklízené píce do středu žacího stroje. Traktor nepřejíždí posečenou hmotu uloženou do řádku, který skýtá ideální stav pro následnou sklizňovou techniku. Nejlepší při řezu, klidná za chodu: Také u těchto žacích lišt se otáčí hnací elementy v olejové lázni. Velká ozubená čelní kola hlavní hnací linie zajišťují klidný a výkonný pohon. Malá čelní zubová kola pohání jednotlivé žací disky uložené na žacím nosníku. Pohon bubnů obstarávají malá čelní kola integrovaná do pohonu od hlavní linie. 28 Přímá cesta: Pohon čelní nesené lišty EasyCut 28 P a 32 P zajišťují čtyři řemeny, potom úlohu pohonu přebírá úhlová převodovka. Hřídel nesoucí odmítací buben pohání hlavní linii kol žacího nosníku. Volnoběžná spojka je integrovanou součástí kardanové hřídele, která je v sériové výbavě.

29 Čelní nesené lišty KRONE mohou pracovat sólo nebo v kombinaci se vzadu nesenou lištou. Často pracují v soupravě se sběracím vozem, kterým se zajišťuje denní návoz krmení. S čelními lištami EasyCut 28 P a 32 P dosáhnete ideálního stavu. Posečený řádek leží načechraný na strništi a není přejížděn traktorem. Sběr posečené pícniny zajišťuje sběrací ústrojí Pic-up bez viditelných ztrát. Čelní nesené lišty KRONE mají jako žací stroje jeden z nejnižších příkonů. To je důležitý znak, protože vzadu tažený sběrací vůz také vyžaduje svůj příkon. Plnou silou: Hnací řemeny napíná jedna pružina. Systém napínání je automatický s nízkými nároky na údržbu. Zajišťuje bezztrátový pohon a perfektní pokos. Tok sklízené píce: Z celého pracovního záběru vzniká plynule řádek, protože čelní nesené lišty KRONE EasyCut 28 P a 32 P mají žací disky a odmítací bubny orientované dostředně. Tak je všechna hmota směrována do jednoho prostoru mezi vnitřní odmítací bubny. Ty tvoří a formují perfektní řádek i na svažitých pozemcích. Nic se neposouvá, nic se neucpává! S technikou KRONE jste bezpečně na správné straně! 29

30 EasyCut 28 CV 32 CV 32 CRi Čelní lišty s kondicionérem CV rotor s ocelovými prsty nebo CRi profilové válce Přímé pohony kardanovou hřídelí a převodovkou Volně uložené ocelové prsty tvaru V na rotoru Sečení a úprava pokosu v jedné operaci: Čelní nesené lišty KRONE EasyCut 28 CV a 32 CV s prstovým kondicionérem a EasyCut 32 CRi s válovým jsou specialisté, jedná-li se o hospodárnou a kvalitní sklizeň. Výbava na přání : směrové plechy pro kondicionér CV Robustní profilové válce o průměru 25 cm pro kondicionér CRi Válcový kondicionér tvoří dva profilované válce zapadající do sebe. Zubový efekt šetřící lístky a mačkající stonky se osvědčil zejména při sklizni vojtěšky. Na celou šířku: Kondicionér s ocelovými prsty tvaru V a rýhovaný proti-plech upravují hmotu v celém rozsahu sečení, od levého po pravý žací disk. Tak je zajištěn plynulý tok píce v celém pracovním záběru s jejím optimálním rozložením. Přídavné, stavitelné směrové plechy umožňují širší rozhoz, a tím ještě rychlejší zavadání píce. Integrovaná dvoustupňová převodovka pohonu CV kondicionéru umožňuje volit 600 nebo 900 ot/min. 30 Všechno na míru: Pro traktory s pevnými rameny lze objednat prodlužovací a uvolňovací mezikusy včetně teleskopického prodloužení horního ramena. Přídavná zařízení zajišťují lepší kopírování v příčném i podélném směru.

31 Špičkovou kvalitu píce lze dosáhnout úpravou pokosu. Integrované prstové a válcové kondicionéry KRONE jsou optimálním řešení moderní sklizně. Nároky na výkonnost rostou a KRONE má řešení. Čelně nesené žací lišty s kondicionérem se často kombinují s taženou lištou EasyCut 320 CV, a tak se dosáhne pracovního záběru 6,20 m. V kombinaci s Easy- Cut 9140 CV je to téměř 8,70 m. Přídavné směrové plechy, dodávané na objednávku, rovnoměrně rozhodí posečenou hmotu, a tím urychlí proces zavadání posečené píce. CRi: Kondicionér sestávající ze dvou profilovaných válců. Robustní válce o průměru 25 cm zajišťují pomačkání píce v celé šířce pracovního záběru. Vzdálenost válců, přítlačná síla a směrové plechy jsou plynule stavitelné. Bez prokluzu: Profilované mačkací válce jsou poháněné od integrované převodovky, která zajišťuje pohon horního i spodního válce. Současně je poháněn i žací nosník nesoucí žací disky. Silné pomačkání slabé pomačkání: Přítlačné pružiny s nastavitelným předpětím tlačí na horní válec. Výsledný efekt je více či méně pomačkaná hmota. Intenzitu pomačkání ovlivňuje seřízení vzdálenosti válců dle množství sklízené píce. 31

32 EasyCut CV Žací kombinace pro větší výkony Stabilní tříbodový závěs na kompaktní připojení Zavěšení v těžišti EasyCut Balance Vyrovnávací táhla pro oboustranně vyrovnaný přítlak Nájezdové pojistky v sériové výbavě Ovládací skříňka pro vyšší komfort Zlepšit hospodárnost a zvýšit výkon jsou trvalé úkoly, které vnímá firma KRONE s nejvyšší prioritou. Žací kombinace jsou toho skutečným dokladem v řešení požadavků praxe. Efektivita a vyšší zisky leží v nasazení žacích kombinací. Nabízíme EasyCut 7540 o záběru 7,40 m nebo ještě s větším záběrem 8,70 m. To jsou EasyCut 9140, případně EasyCut 9140 CV s kondicionérem. U této kombinace lze shazovat píci na jeden řádek příčnými dopravníky. Kompaktní, přehledný a stabilní: Tříbodový nosič s nájezdovými pojistkami je osazen dvojitými hydraulickými válci pro zvedání zadních žacích jednotek. Systém zavěšení nosné hlavy je jedinečný a zjednodušuje připojení a ovládání. Zavěšení v těžišti EasyCut Balance: S tímto systémem se dosahuje čistý řez a rovnoměrný přítlak žací lišty v celém pracovním záběru. Jeho přednostmi jsou lehké klouzání lišty po povrchu, a díky velkému výkyvu, s tím související výborné kopírování. Optimální přítlak díky tažným pružinám: Nastavení správné délky pružin ovlivňuje optimální přítlak žacích lišt. Šetří se tak strniště a žací nosníky lépe kloužou po povrchu a usnadňují tažení celé soupravy. Pružiny se seřizují příslušnými vřeteny. 32

33 Velký pracovní záběr, vysoká výkonnost, díky konstrukci nízká hmotnost, velká kombinace s nízkým příkonem a možnost připojení k běžným traktorům jsou fakta, která hovoří pro pořízení žacích kombinací KRONE! Předností čelně nesené lišty je, že nejsou přejížděny zbylé neposečené porosty. Uspořádání kombinace na traktoru umožňuje člunkové sečení. Předností je také jednoduchá a rychlá změna z pracovní do přepravní polohy a zpět. Patentovaný systém vyrovnávání pro odpružení: Systém táhel zajišťuje stálou hodnotu přítlaku na obou žacích lištách. Tento systém garantuje nejlepší sečení i na nerovných pozemcích. Pohon: Hlavní převodovka je umístěna ve střední části rámu. Ideální uspořádání umožňující bezvadnou činnost třecích spojek a volnoběžky, které chrání stroj i traktor před přetížením. Otáčky vývodové hřídele jsou 1000 /min. Pole musí zůstat čisté: Toho dosahujeme díky velkému překrytí zadních žacích lišt s čelními EasyCut 32, 32CV nebo 32 CRi. Při extrémních podmínkách na svažitých pozemcích přichází na pomoc stranový hydraulický válec, který celou jednotku posune do záběru. 33

34 Nájezdové spojky sériová výbava Kombinace KRONE přesvědčují i svojí bezpečností při sečení. Tak například EasyCut 9140 se může při nájezdu na překážku vychýlit až o 1,40 m. Při uvolnění pojistky se vychýlí nejen jedna strana, ale celá kombinace. Po zvládnutí překážky se celá kombinace vrátí sama zpět do výchozí polohy. 1,40 m Seřídit dle podmínek: Uvolňovací síla nájezdové pojistky se pohodlně seřizuje přítlakem spirálové pružiny. Seřízení je třeba zvolit takové, aby při nájezdu na překážku pojistka vypnula dříve než dojde k poškození. Příkladné: Ovládací skříňka zajišťuje nastavení stroje do transportní nebo pracovní polohy. Systém ovládání umožňuje ovládat společně nebo samostatně polohy zadních lišt. Přehledná grafika hovoří jasně. Pro špičkovou kvalitu píce: Plynulé nastavení rýhovaného proti-plechu vůči rotujícím ocelovým V prstům zvyšuje nebo snižuje intenzitu úpravy píce. Speciálně vyrobené ocelové prsty tvaru V mají dlouhou životnost. 34

35 Žací kombinace KRONE jsou veskrze důkladně promyšlené. Jsou vybaveny přídavnými zařízeními, která při užívání zvyšují komfort obsluhy. Při zužujících se pozemcích lze využít při sečení jednu, dvě nebo tři žací jednotky. Všechny žací lišty s kondicionérem CV mají dvoustupňové převodovky s možnou volbou 600 nebo 900 ot/min pro změnu intenzity úpravy píce. Objednat lze směrové plechy pro rozhoz píce na široko, aby se dosáhlo rychlejší zavadání posečené píce. Kombinace KRONE jsou specialisté pro velký výkon a čisté sečení. Sečení s jednou, dvěmi nebo třemi lištami: Žací lišta, která neseče je zvednuta do souvraťové polohy. Toho se využívá na úzkých pozemcích nebo při dokončování záhonu. Vše je podřízeno kvalitní sklizni. Kompaktní skrz na skrz: Bezpečnou jízdu po frekventovaných cestách dovoluje přepravní šířka 3,00 m i výška, která je pod 4,00 m. Zavěšení kombinace na traktoru je velmi těsné a umožňuje dobrý výhled s bezpečnou jízdou. Pro vaši bezpečnost: Bezpečnostní výbava dodávaná sériově ke každé kombinaci zahrnuje velké varovné tabule s integrovanými koncovými světly. Jen tak můžete bezpečně na veřejné komunikace. Zde platí: vidět a být viděn! 35

36 EasyCut 9140 CV Collect s příčným dopravníkem Ze tří jeden, ze tří dva! Přídavná vana pro čistý tok píce, žádné ztráty Plynule nastavitelná rychlost příčného dopravníku Samostatné ovládání levého a pravého pásu Automatika ovládání všech funkcí příčných dopravníků Rozdílné regiony, rozdílné požadavky. Proto se žací kombinace EasyCut 9140 CV vyrábí v různých provedeních. Ano, je to tak. K uvedené kombinaci patří hydraulicky poháněné příčné dopravníky, které dopravují posečenou píci do střední části. Přizpůsobit se každým požadavkům trhu, je náš cíl. KRONE vyrábí, co praxe požaduje! Příčky: Hydraulicky poháněný příčný dopravník přepraví všechnu píci. Pracuje v celé svojí šířce s velkou průchodností. Na něm přivařené příčky zajišťují plynulý tok materiálu. Hydrostatické motory plynule mění pracovní rychlost pásu: Ta je důležitá pro šířku ukládaného řádku v návaznosti na další technologii sklizně. Pohon dopravníků se automaticky zapíná jeho sklopením do pracovní polohy. Vypínání se děje obráceně. Palubní hydraulika: Pohon příčných dopravníků je napojen na samostatný hydraulický systém na stroji s vlastní olejovou nádrží. Olejový chladič hlídá, aby se systém nepřehřál. Vše funguje nezávisle na traktoru. 36

37 S příčnými dopravníky dosahujeme vyšší hospodárnosti a efektivity. Jejich nasazení umožňuje vypustit další následné operace, jako je shrnování, obracení nebo rozhazování. Použití dopravníků skýtá možnost uložení píce na širší řádek, abychom dosáhli rychlejšího efektu zavadání píce. V tomto případě je při sečení člunkovým způsobem v činnosti jen jeden dopravník. Posečená píce z pracovního záběru dvou jízd 17,40 m je uložena na řádek široký 11,50 m. Ideální pro následné shrnutí zavadlé píce čtyřrotorovým středovým shrnovačem, kterému stačí jen jedna jízda na celý záběr. Pracujeme bez ztrát: Kondicionér CV je osazen uzavřenými V prsty, které zvyšují dopravní rychlost upravované píce. Mimo to je pod rotorem kondicionéru ocelová vana pro plynulý tok píce k dopravníku a bezztrátovou sklizeň. S ovládací skříňkou: Vysoký komfort ovládání zajišťuje přehledná ovládací skříňka. Všechny potřebné funkce pro pracovní využívání kombinace jsou na dvou spínačích. Rychlost příčných dopravníků se nastavuje potenciometrem. Podle Vašich potřeb: Pro urychlené zavadání píce je vhodné posečenou píci nechat rozhozenou na široko. Traktorista zvedne dopravníky pomocí ovládací skříňky a umožní přímé ukládání píce v celé šířce pracovního záběru. 37

38 Technická data EasyCut Vzadu nesené žací stroje bez kondicionéru Typ EasyCut 280 EasyCut 320 EasyCut 360 EasyCut 400 Pracovní záběr ca. mm Přepravní šířka ca. mm Přepravní výška ca. mm Přepravní poloha nahoru nahoru dozadu dozadu Počet žacích disků Počet bubnů Rychloupínací nože serie serie serie serie Plošný výkon ca. ha/h 3,0-3,5 3,5-4,0 4,0-4,5 4,5-5,0 Hmotnost ca. kg Potřebný příkon kw/ps 40 / / / / 80 Připojení hydrauliky 1 x jednočinná hydraulika 1 x jednočinná hydraulika 1 x jednočinná- 1 x dvojčinná hydraulika 1 x jednočinná- 1 x dvojčinná hydraulika Čepy spodních ramen Kat. II Kat. II Kat. II / III Kat. II / III Otáčky vývodové hřídele U/min serie U/min optional Vzadu nesené žací stroje s kondicionérem Typ EasyCut 280 CV-Q EasyCut 320 CV-Q EasyCut 280 CRi-Q Pracovní záběr ca. mm Přepravní šířka ca. mm Přepravní výška ca. mm Přepravní poloha 110 nahoru 110 nahoru 110 nahoru Počet žacích disků Počet bubnů Rychloupínací nože serie serie serie Počet otáček kondicionéru 600 / / Průměr rotoru mm Průměr válců mm 250 Šířka řádku ca. mm Rozhoz na široko ca. mm Plošný výkon ca. ha/h 3,0-3,5 3,5-4,0 3,0-3,5 Hmotnost ca. kg Potřebný příkon kw/ps 58/80 66/90 58/80 Připojení hydrauliky 1 x jednočinná- 1 x dvojčinná hydraulika 1 x jednočinná- 1 x dvojčinná hydraulika 1 x jednočinná- 1 x dvojčinná hydraulika Čepy spodních ramen Kat. II / III Kat. II / III Kat. II / III Otáčky vývodové hřídele U/min serie U/min optional Všechna vyobrazení, rozměry a hmotnosti nemusí odpovídat bezpodmínečně sériovému provedení a jsou nezávazné. 38

39 Čelně nesené žací stroje s kondicionérem nebo bez kondicionéru Typ EC 28 M EC 28 P EC 32 P EC 28CV EC 32CV EC 32CRi Pracovní záběr ca. mm Přepravní šířka ca. mm Kondicionér ocelové prsty V ocelové prsty V profilové výkyvné výkyvné válce Počet žacích disků Počet bubnů Plošný výkon ca. ha/h 3,0-3,5 3,0-3,5 3,5-4,0 3,0-3,5 3,5-4,0 3,5-4,0 Otáčky vývodové hřídele U/min Hmotnost ca. kg Potřebný příkon kw/ps 40 / / / / / 82 60/82 Rychloupínací nože serie serie serie v serie serie Rozhoz na široko dopl. výbava dopl. výbava Šířka řádku ca. mm Počet otáček kondicionéru U/min 600 / / Průměr rotoru mm Průměr válců mm 250 Šířka kondicionéru mm Výkyvný závěs serie serie serie Žací kombinace Typ EasyCut 7540 EasyCut 9140 EasyCut 9140 CV EasyCut 9140 CV Collect Celkový záběr ca. mm Prac. záběr zadní jednotky ca. mm Přepravní šířka ca. mm Výška po odpojení ca. mm Počet žacích disků* Stück Počet bubnů* Stück Rychloupínací nože serie serie serie serie Kondicionér ocelové prsty V, výkyvné ocelové prsty V, výkyvné Průměr rotoru ca. mm Počet otáček kondicionéru U/min 600 / / 900 Směrové plechy dopl. výbava serie Příčný dopravník serie Počet otáček vývodové hřídele U/min Připojení hydrauliky 2 x jednočinná hydraulika 2 x jednočinná hydraulika 2 x jednočinná hydraulika 2 x jednočinná hydraulika Hmotnost* kg Potřebný příkon kw/ps 74/100 88/ / /170 Plošný výkon ha/h * bez čelní lišty 39

40 KRONE je program pro sklizeň pícnin Diskové žací stroje Rotorové obraceče Rotorové shrnovače Sběrací vozy Víceúčelové sběrací vozy Sběrací lisy na válcové balíky Sběrací lisy kombinované s balícím zařízením Sběrací lisy na velkoobjemové balíky Samojízdné vysokovýkonné žací stroje s kondicionéry Samojízdné sklízecí řezačky Technické údaje jsou předmětem změny bez oznámení. Některé obrázky ukazují vybavení na přání. Váš prodejce: Sklizeň dobrá, všechno dobré! Maschinenfabrik Bernard KRONE GmbH EasyCut (CZ) 03/ Heinrich-KRONE-Straße 10, D Spelle Postfach 1163, D Spelle Telefon: +49(0)5977 / Telefax: +49(0)5977 / info.ldm@krone.de
