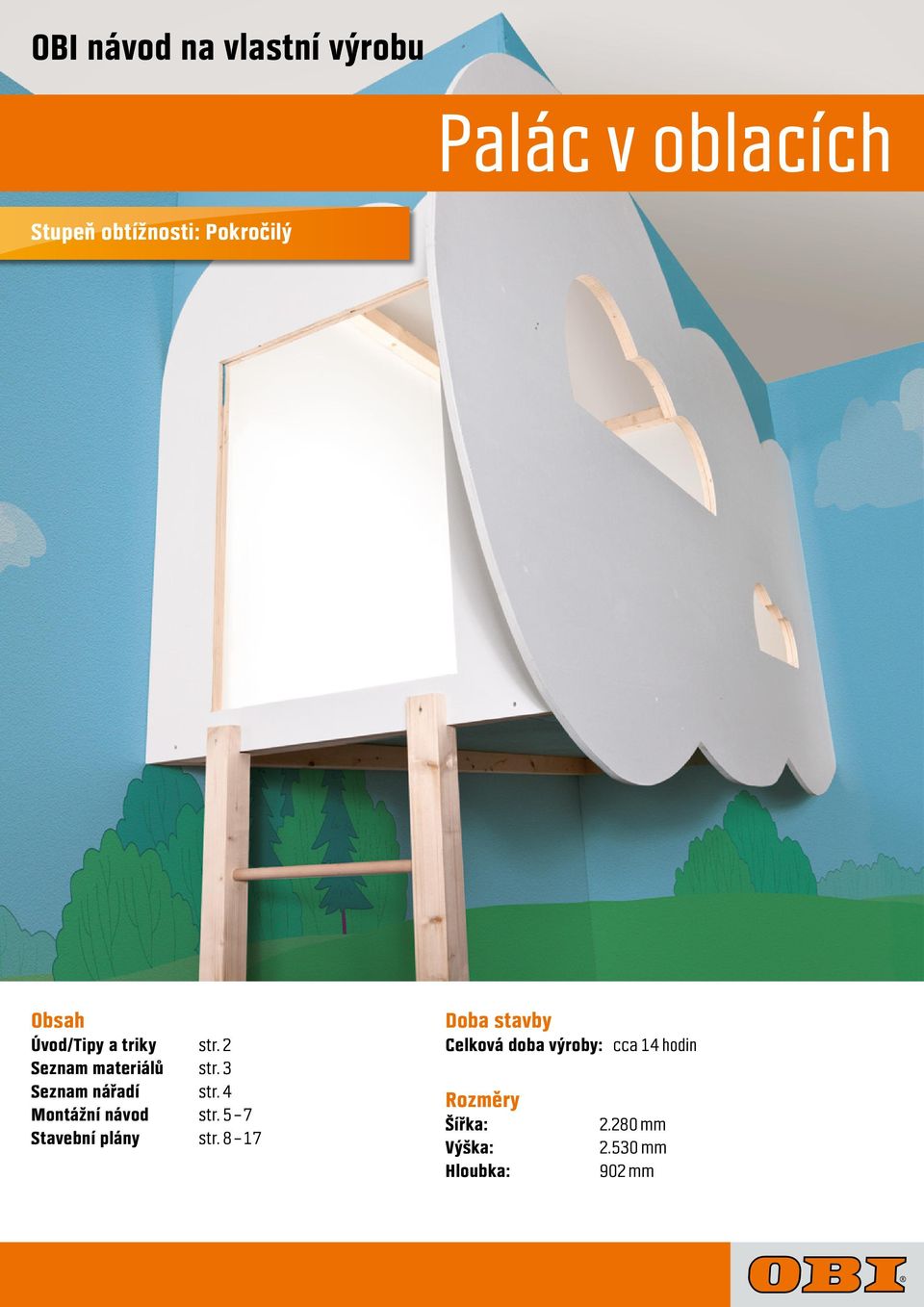

1 OBI návod na vlastní výrobu 1 Palác v oblacích Stupeň obtížnosti: Pokročilý Obsah Úvod/Tipy a triky str. 2 Seznam materiálů str. 3 Seznam nářadí str. 4 Montážní návod str. 5 7 Stavební plány str Doba stavby Celková doba výroby: cca 14 hodin Rozměry Šířka: Výška: Hloubka: mm mm 902 mm

4 Montážní návod str. 5 7 Stavební plány str.

2 Palác v oblacích 2 V normální situaci stojí dům na zemi. Leda, že by se jednalo o dům na stromě, ale pak stojí na zemi alespoň ten strom. U tohoto neobyčejného domečku na hraní jsou fyzikální zákony zjevně postaveny na hlavu. Tento zavěšený domeček se vznáší téměř jako ve známé pohádce, avšak je dobře ukotven do zdí a stropu. A tím nejlepším na tom je, že se vždy podle hry proměňuje v překrásné místo útěku, tajemný úkryt pirátů nebo palác v oblacích toto fantastické útočiště představuje pro děti sen na hraní a hru ke snění. Tipy a triky! Nebeské nápady. Kdo si chce namísto paláce v oblacích postavit raději hrad v oblacích, může tuto myšlenku s trochou fantazie samozřejmě zrealizovat. Základní konstrukce je stejná, tvar a barvy stěn lze snadno přizpůsobit a změnit. Díky tomu lze nechat vzniknout například i stromovým domům s jedním stromem namalovaným na stěně a nebo i vznášející se vzducholodi. Určení podpěry. Pro pevné a bezpečné připevnění paláce v oblacích na stěnu, resp. na strop se nabízí různé možnosti. Pro každý typ stropu či stěny existují řešení v podobě hmoždinek, které odpovídají určitému zatížení, nebo také v podobě kotev pro těžkou zátěž. Zeptejte se odborníka ve svém OBI marketu, rád Vám poradí s dalším postupem. A ještě jeden tip. V rodinných domech se v patře často nachází stropní konstrukce z trámů a sádrokartonových příček. Zde lze využít trámy s příslušně dimenzovanými šrouby velmi optimálně pro upevnění paláce v oblacích ke stropu. Omyly, tiskové chyby a technické změny vyhrazeny. Za chyby při používání nepřebíráme žádnou odpovědnost.

A tím nejlepším na tom je, že se vždy podle hry proměňuje v překrásné místo útěku, tajemný úkryt pirátů nebo palác v oblacích toto fantastické útočiště představuje pro děti sen na hraní a hru ke

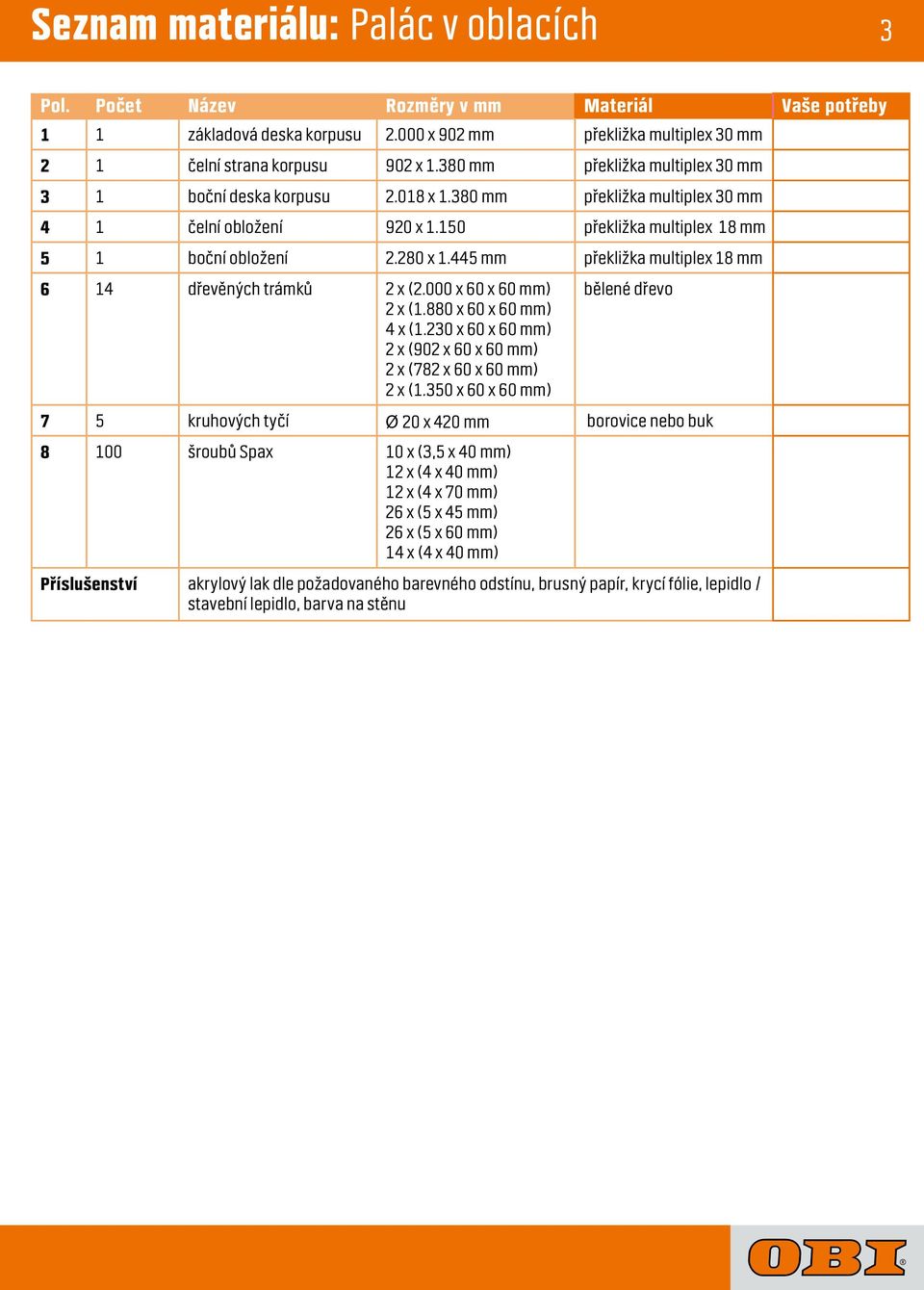

3 Seznam materiálu: Palác v oblacích 3 Pol. Počet Název Rozměry v mm Materiál Vaše potřeby 1 1 základová deska korpusu x 902 mm překližka multiplex 30 mm 2 1 čelní strana korpusu 902 x mm překližka multiplex 30 mm 3 1 boční deska korpusu x mm překližka multiplex 30 mm 4 1 čelní obložení 920 x překližka multiplex 18 mm 5 1 boční obložení x mm překližka multiplex 18 mm 6 14 dřevěných trámků 2 x (2.000 x 60 x 60 mm) 2 x (1.880 x 60 x 60 mm) 4 x (1.230 x 60 x 60 mm) 2 x (902 x 60 x 60 mm) 2 x (782 x 60 x 60 mm) 2 x (1.350 x 60 x 60 mm) bělené dřevo 7 5 kruhových tyčí Ø 20 x 420 mm borovice nebo buk šroubů Spax 10 x (3,5 x 40 mm) 12 x (4 x 40 mm) 12 x (4 x 70 mm) 26 x (5 x 45 mm) 26 x (5 x 60 mm) 14 x (4 x 40 mm) Příslušenství akrylový lak dle požadovaného barevného odstínu, brusný papír, krycí fólie, lepidlo / stavební lepidlo, barva na stěnu

445 mm překližka multiplex 18 mm 6 14 dřevěných trámků 2 x (2.000 x 60 x 60 mm) 2 x (1.880 x 60 x 60 mm) 4 x (1.230 x 60 x 60 mm) 2 x (902 x 60 x 60 mm) 2 x (782 x 60 x 60 mm) 2 x (1.

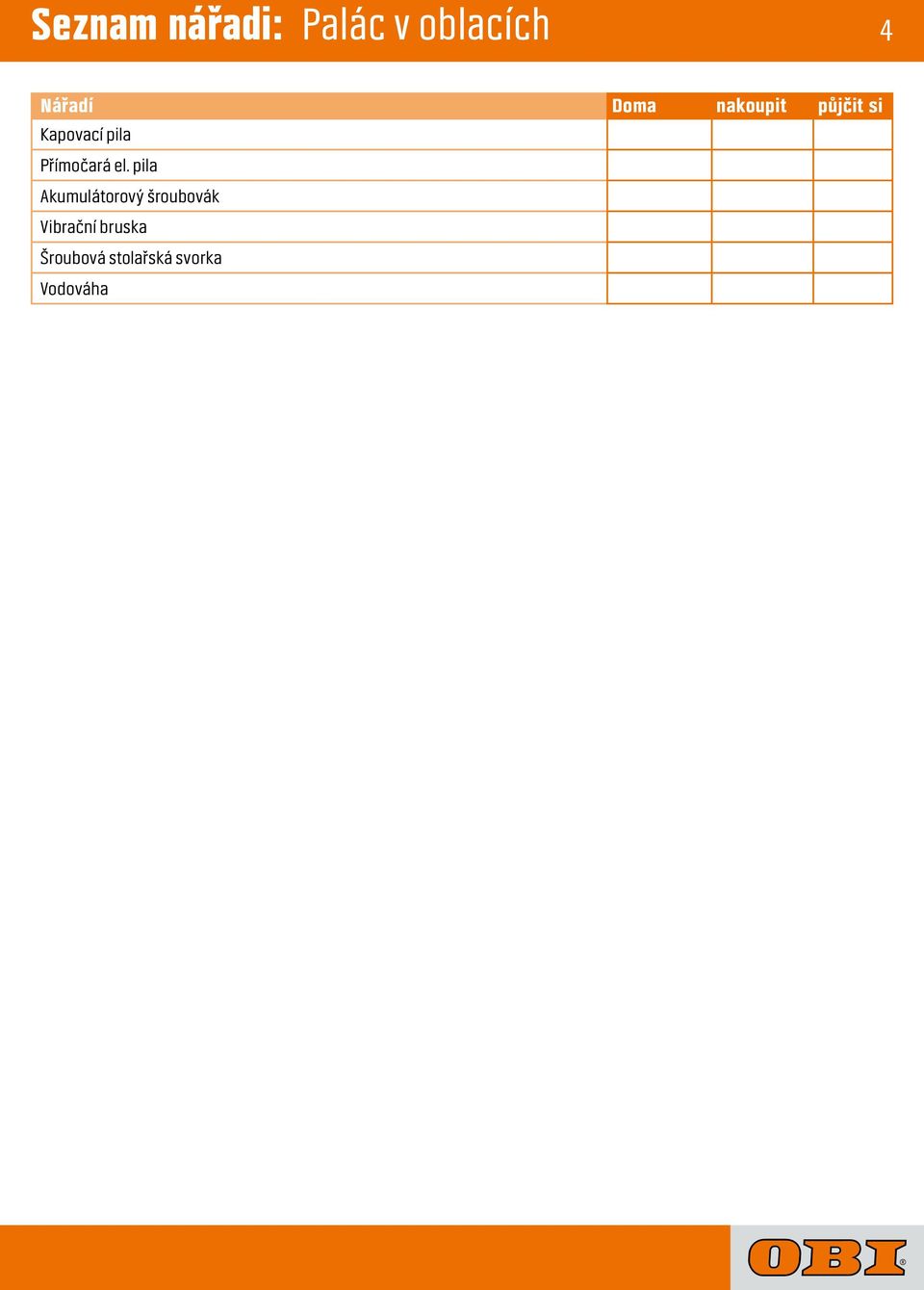

4 Seznam nářadi: Palác v oblacích 4 Nářadí Doma nakoupit půjčit si Kapovací pila Přímočará el. pila Akumulátorový šroubovák Vibrační bruska Šroubová stolařská svorka Vodováha

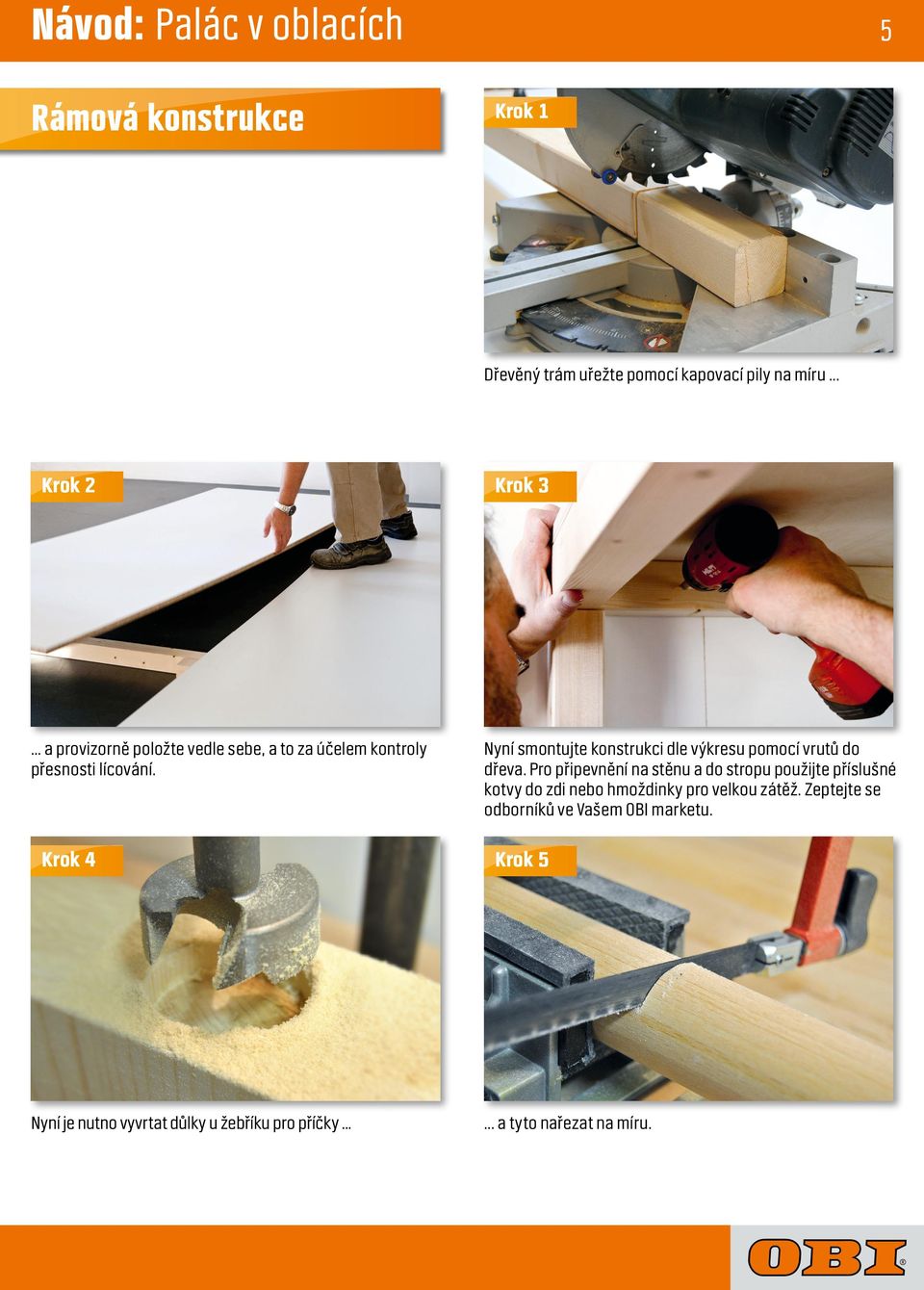

5 Návod: Palác v oblacích 5 Rámová konstrukce Krok 1 Dřevěný trám uřežte pomocí kapovací pily na míru... Krok 2 Krok 3... a provizorně položte vedle sebe, a to za účelem kontroly přesnosti lícování. Krok 4 Nyní smontujte konstrukci dle výkresu pomocí vrutů do dřeva. Pro připevnění na stěnu a do stropu použijte příslušné kotvy do zdi nebo hmoždinky pro velkou zátěž. Zeptejte se odborníků ve Vašem OBI marketu. Krok 5 Nyní je nutno vyvrtat důlky u žebříku pro příčky a tyto nařezat na míru.

Krok 4 Nyní smontujte konstrukci dle výkresu pomocí vrutů do dřeva.

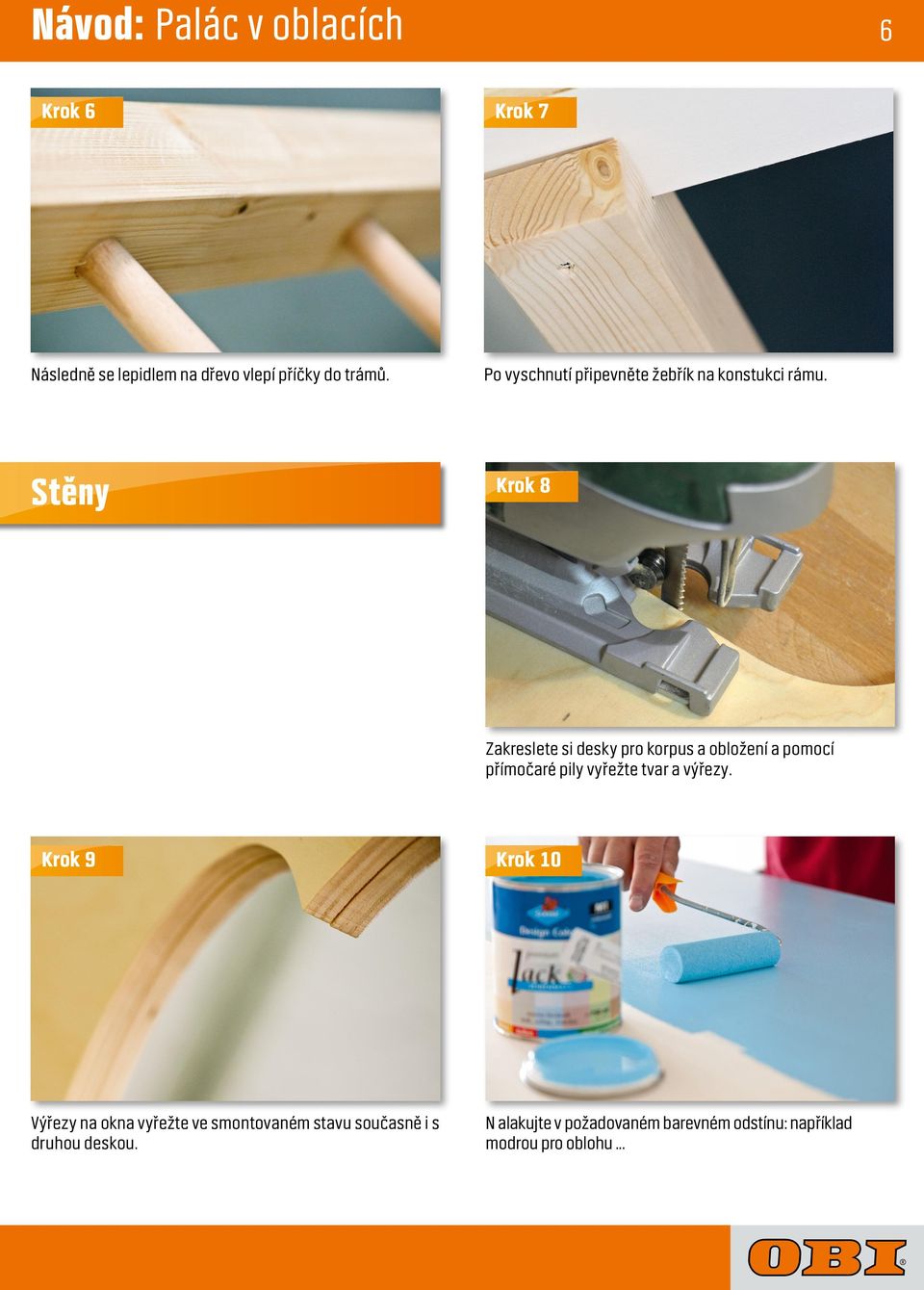

6 Návod: Palác v oblacích 6 Krok 6 Krok 7 Následně se lepidlem na dřevo vlepí příčky do trámů. Po vyschnutí připevněte žebřík na konstukci rámu. Stěny Krok 8 Zakreslete si desky pro korpus a obložení a pomocí přímočaré pily vyřežte tvar a výřezy. Krok 9 Krok 10 Výřezy na okna vyřežte ve smontovaném stavu současně i s druhou deskou. N alakujte v požadovaném barevném odstínu: například modrou pro oblohu...

Stěny Krok 8 Zakreslete si desky pro korpus a obložení a pomocí přímočaré pily vyřežte tvar a výřezy.

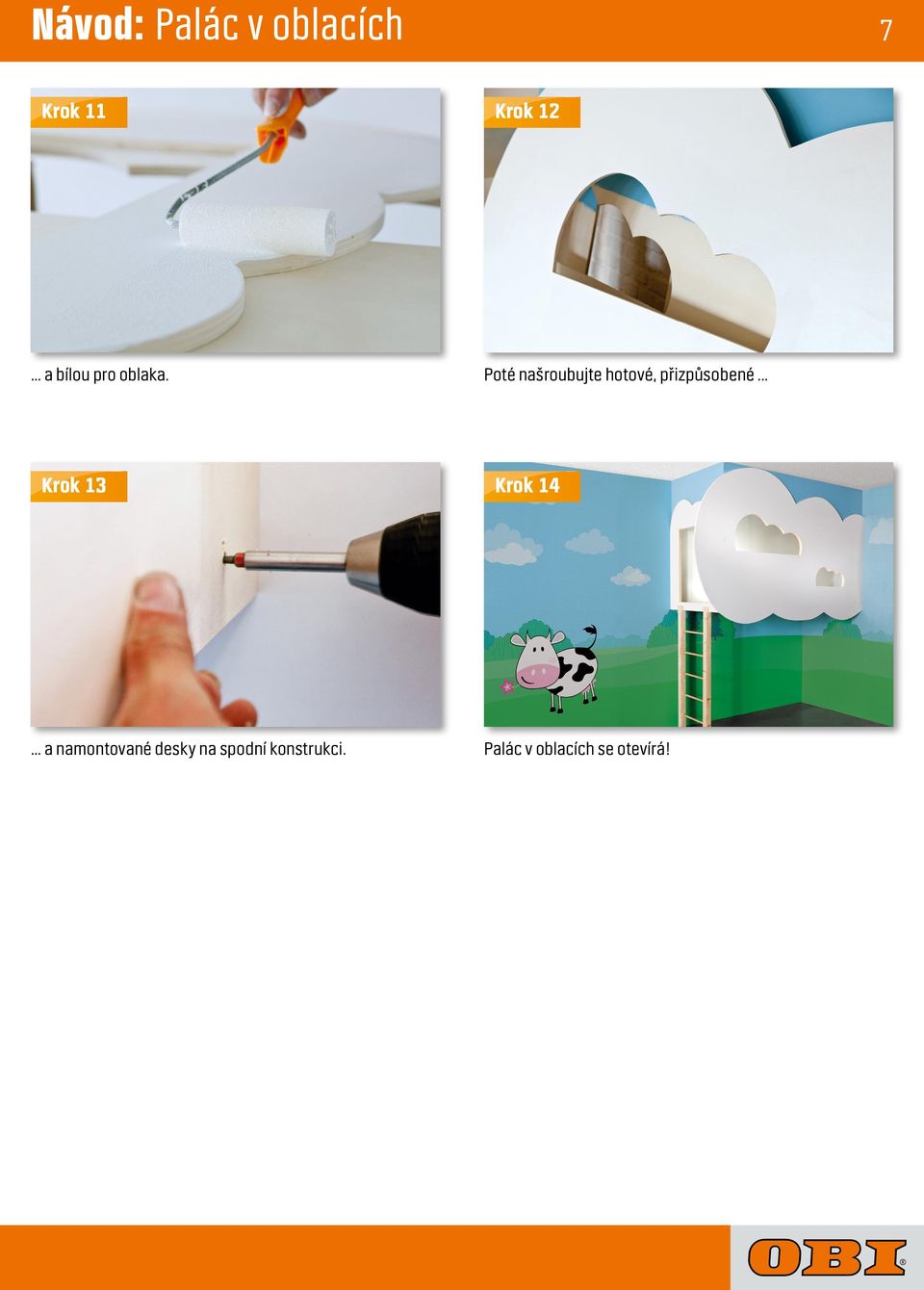

7 Návod: Palác v oblacích 7 Krok 11 Krok a bílou pro oblaka. Poté našroubujte hotové, přizpůsobené... Krok 13 Krok a namontované desky na spodní konstrukci. Palác v oblacích se otevírá!

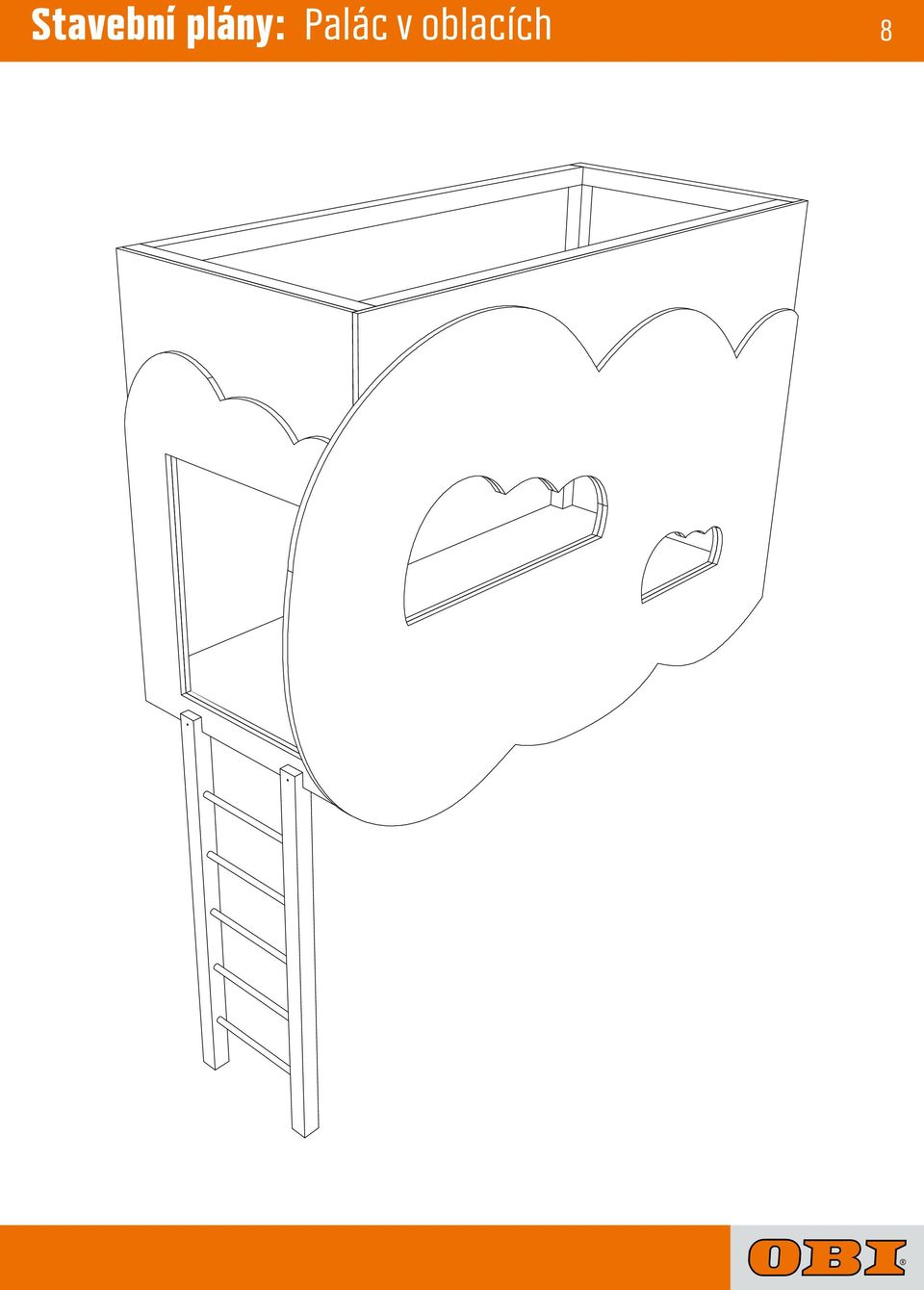

8 Stavební plány: Palác v oblacích 8

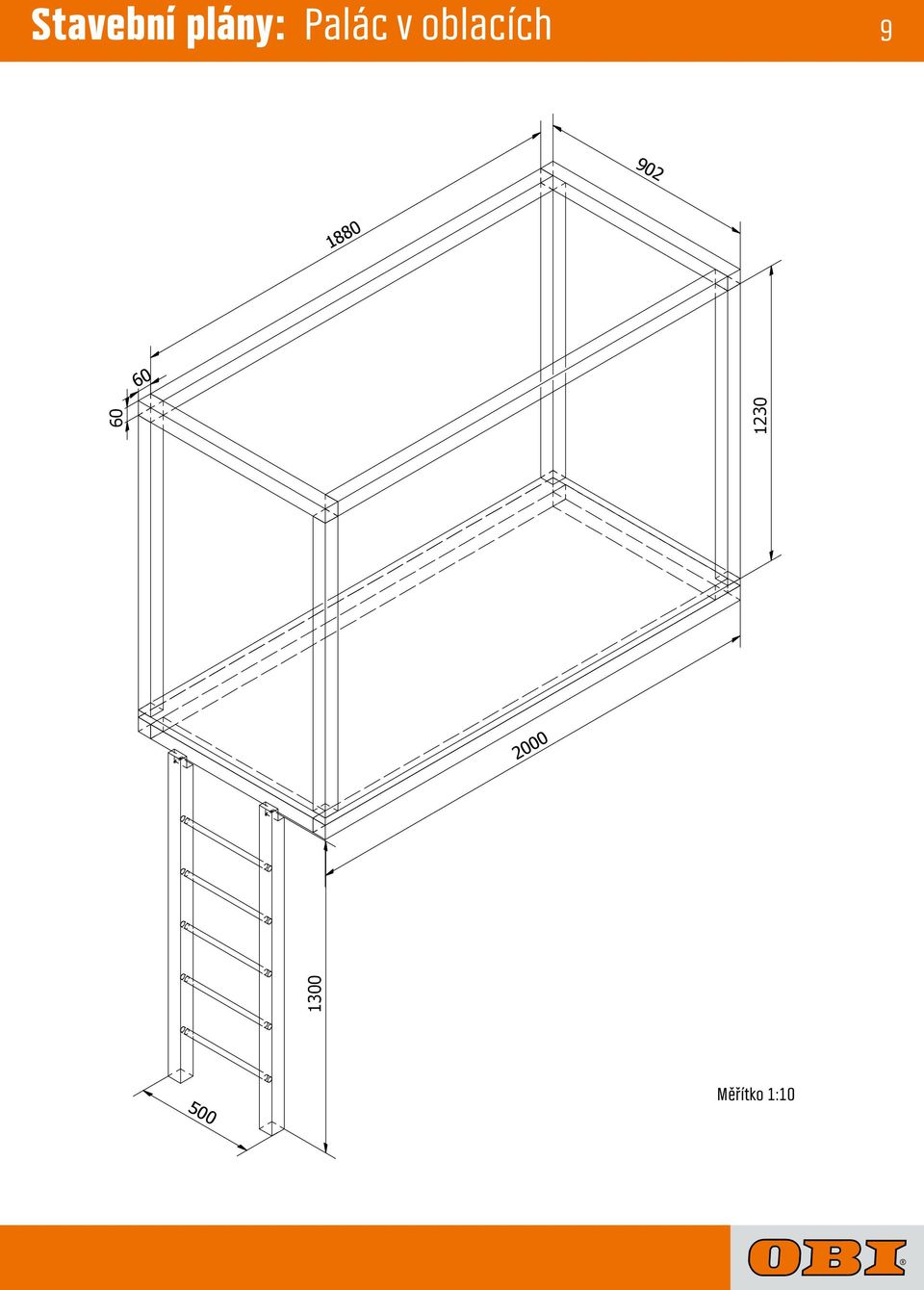

9 Stavební plány: Palác v oblacích Maßstab Měřítko 1:10 1:10

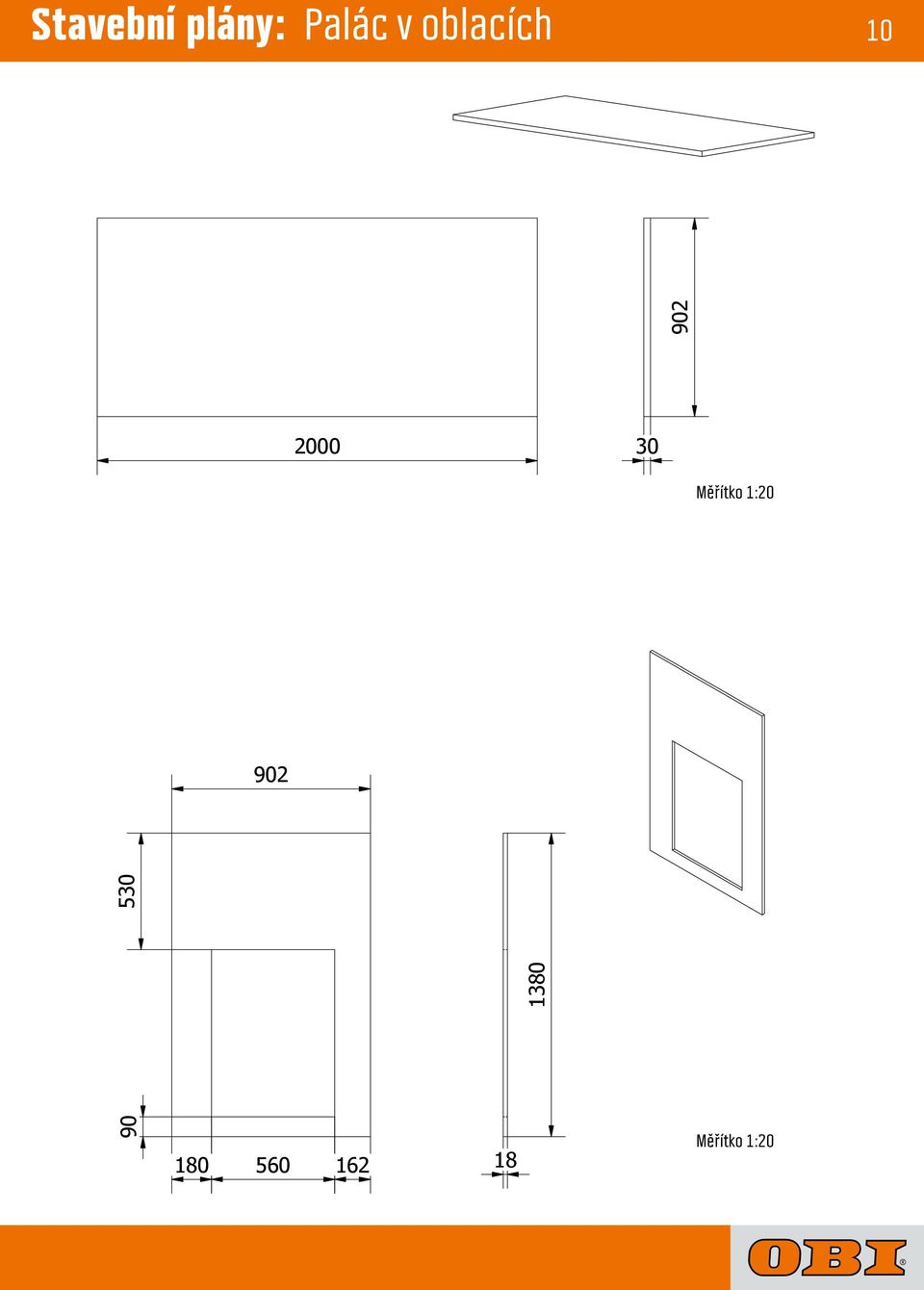

10 Stavební plány: Palác v oblacích Měřítko 1:20 Maßstab 1: Měřítko 1:20 Maßstab 1:20

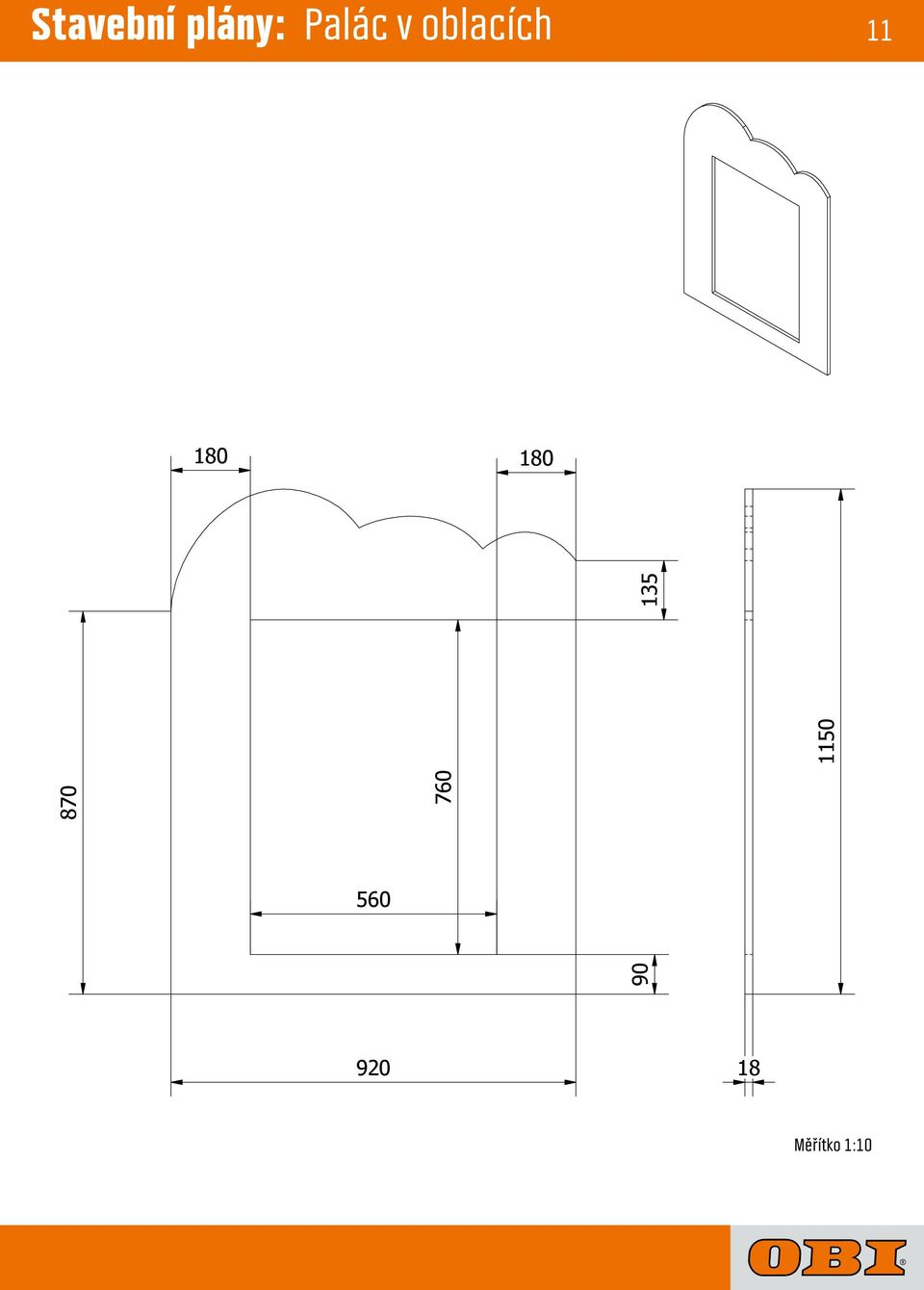

11 Stavební plány: Palác v oblacích Měřítko 1:10 Maßstab 1:10

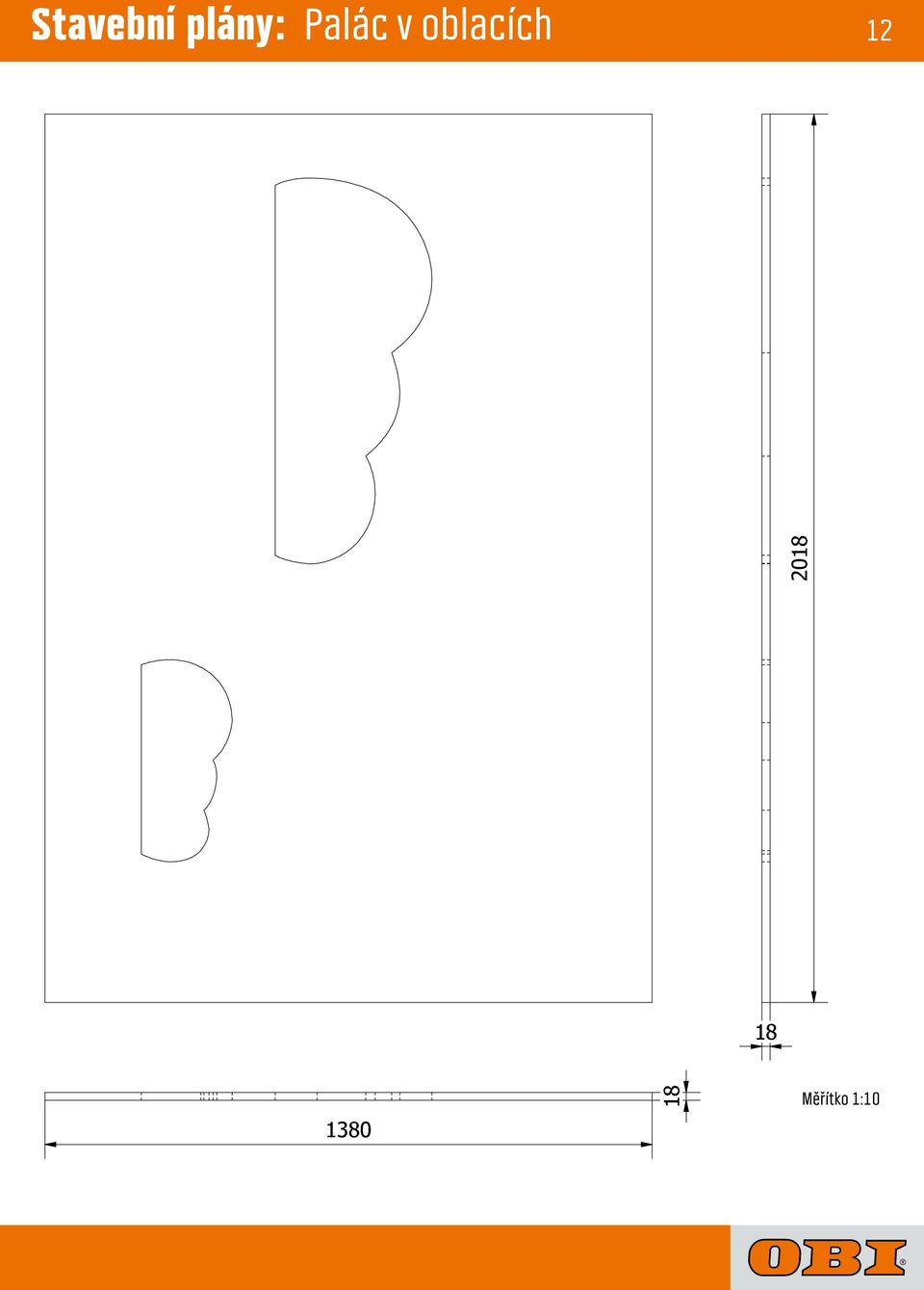

12 Stavební plány: Palác v oblacích Měřítko 1:10 Maßstab 1:10

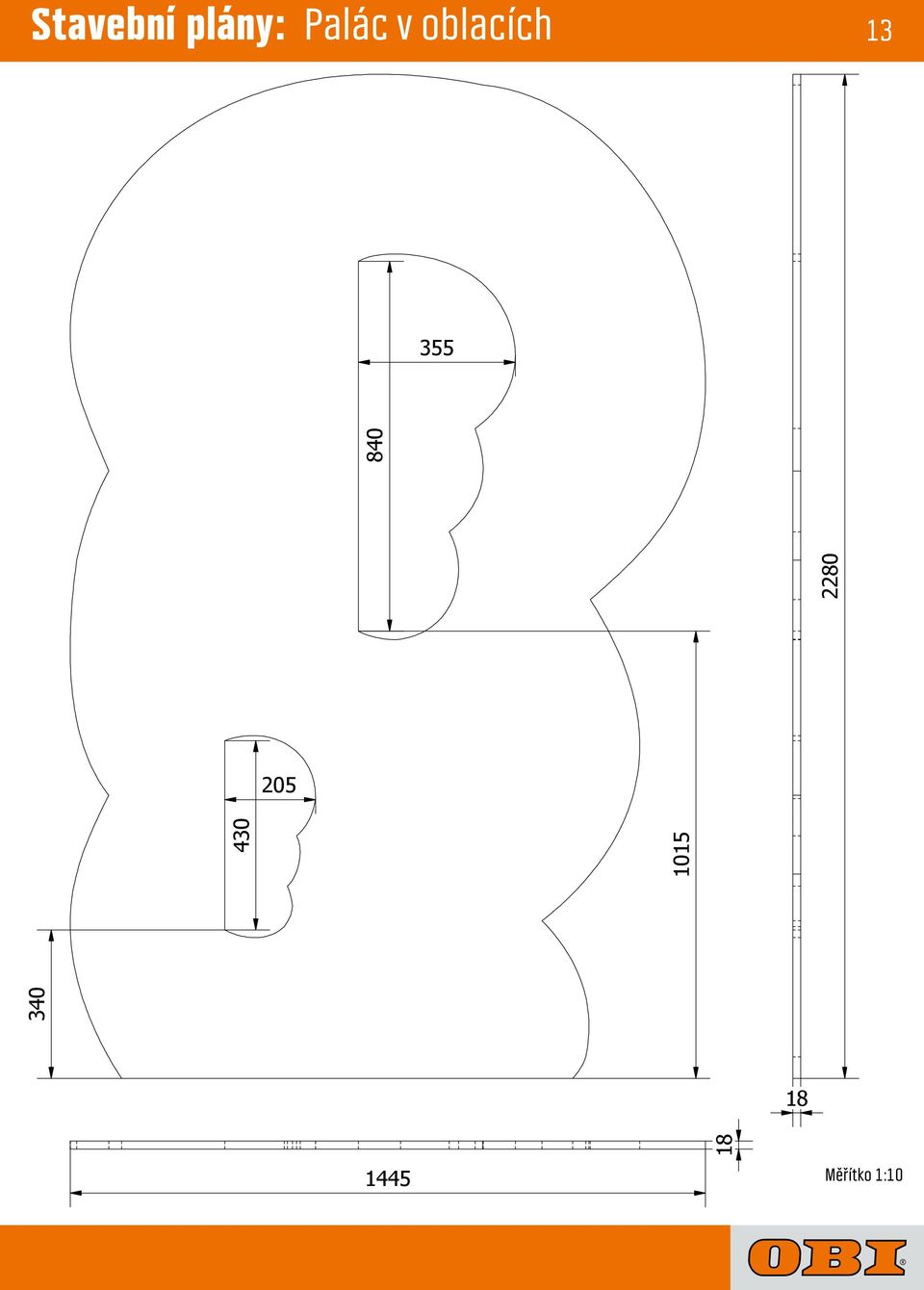

13 Stavební plány: Palác v oblacích Měřítko 1:10 Maßstab 1:10

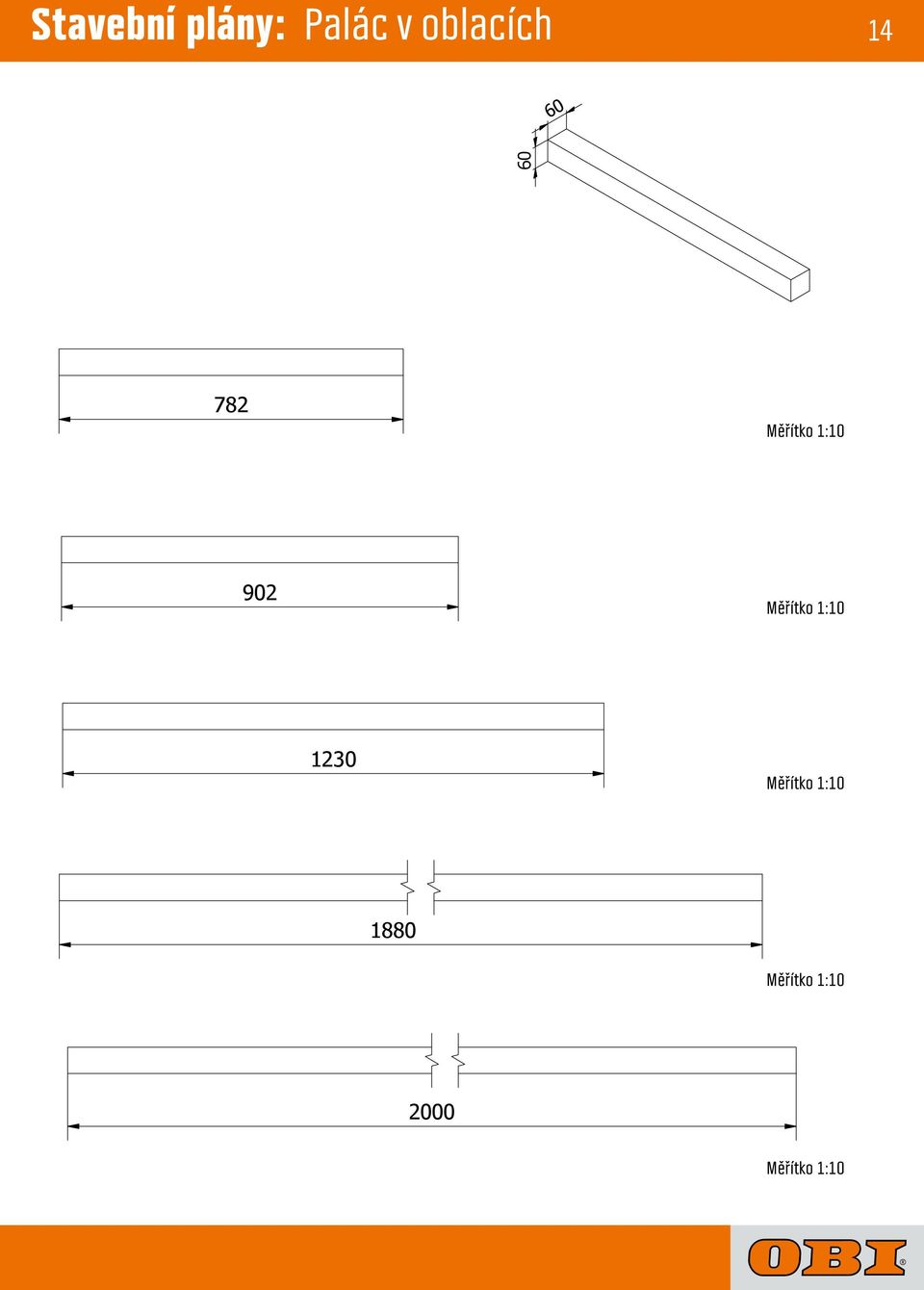

14 60 Stavební plány: Palác v oblacích Měřítko 1:10 Maßstab 1: Měřítko 1:10 Maßstab 1: Maßstab Měřítko 1:10 1: Maßstab Měřítko 1:10 1: Měřítko 1:10 Maßstab 1:10

Maßstab 1:10 1230 Maßstab Měřítko 1:10 1:10 1880

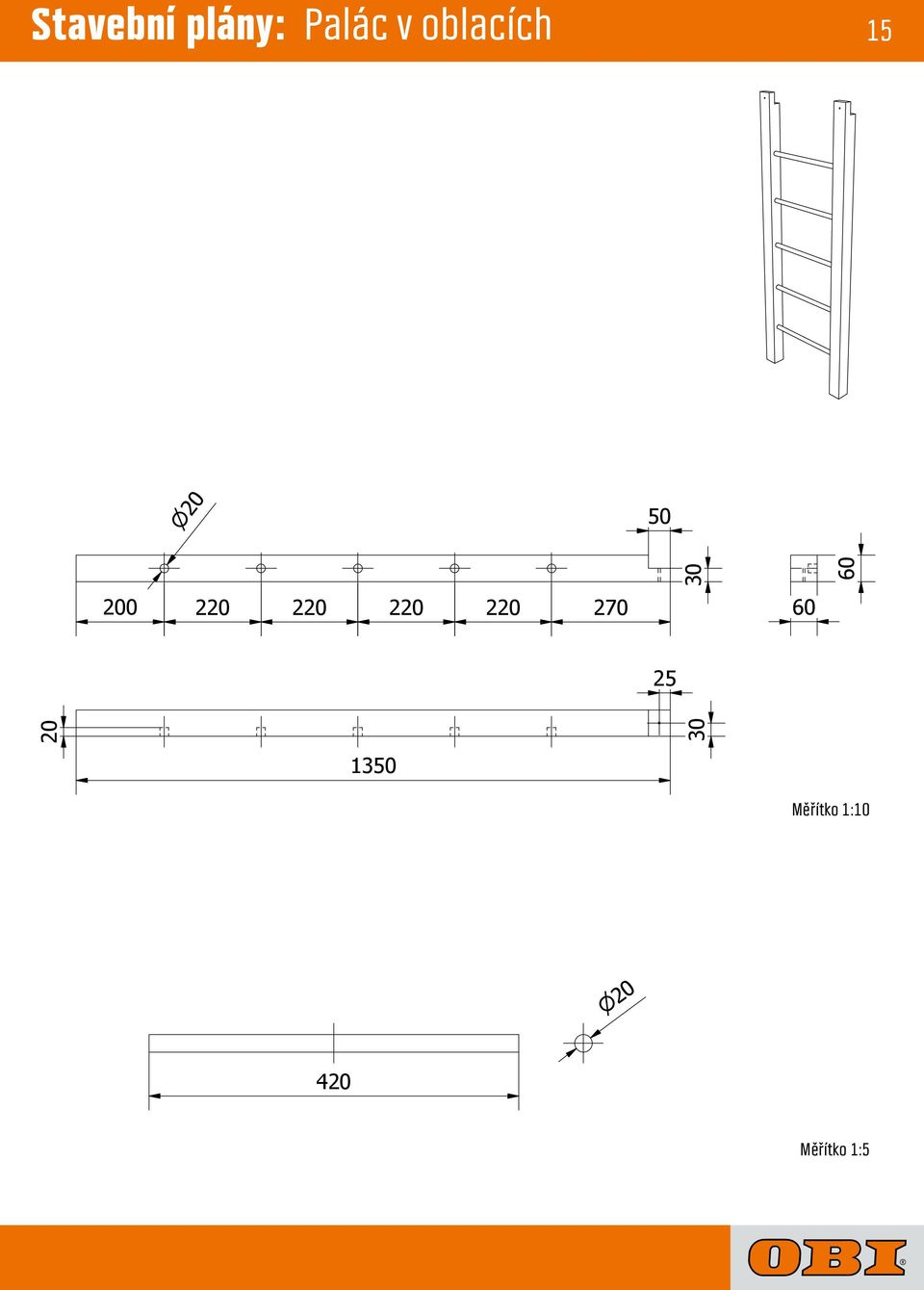

15 Stavební plány: Palác v oblacích Maßstab Měřítko 1: Měřítko 1:5 Maßstab 1:5

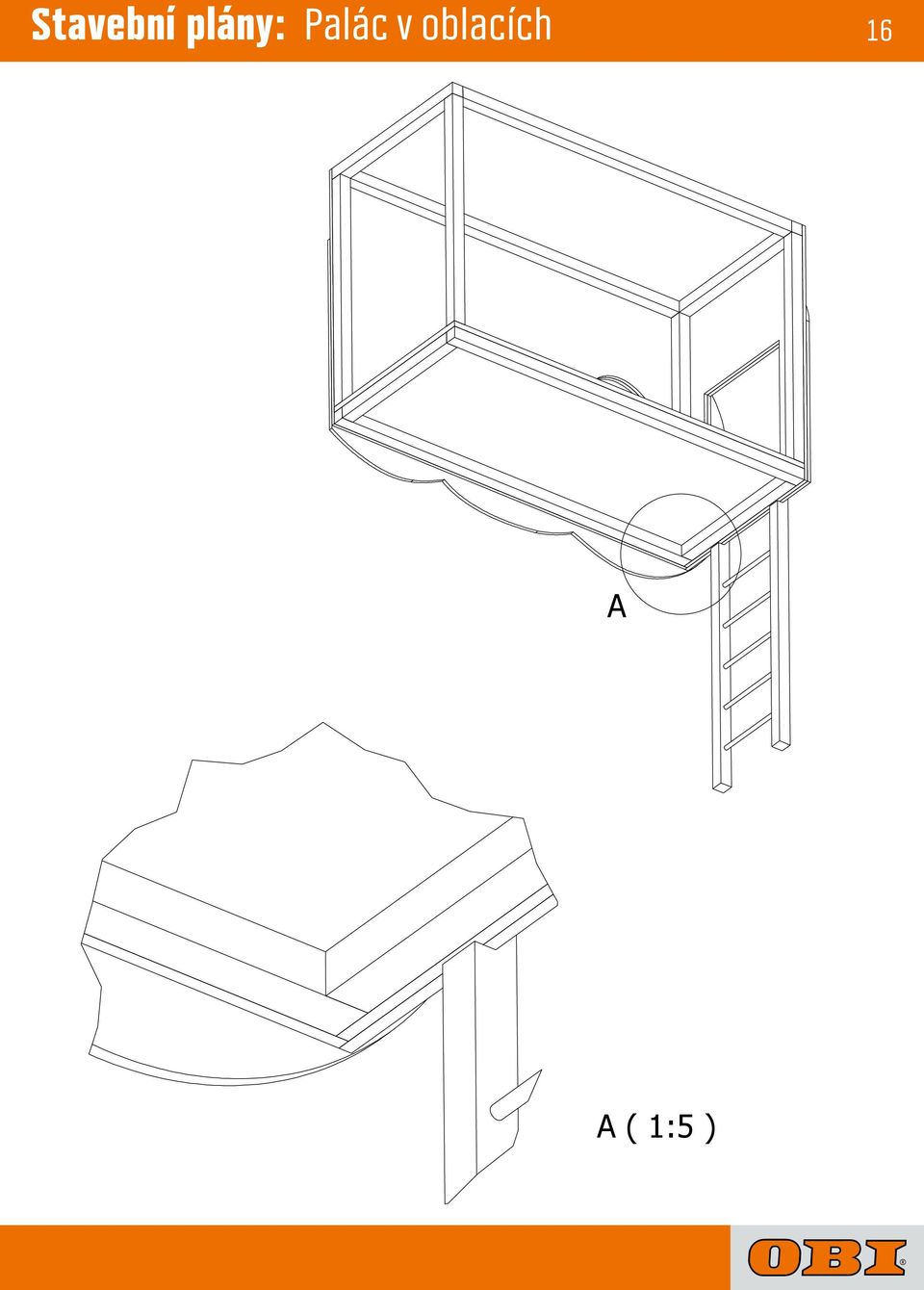

16 Stavební plány: Palác v oblacích 16 A A ( 1:5 )

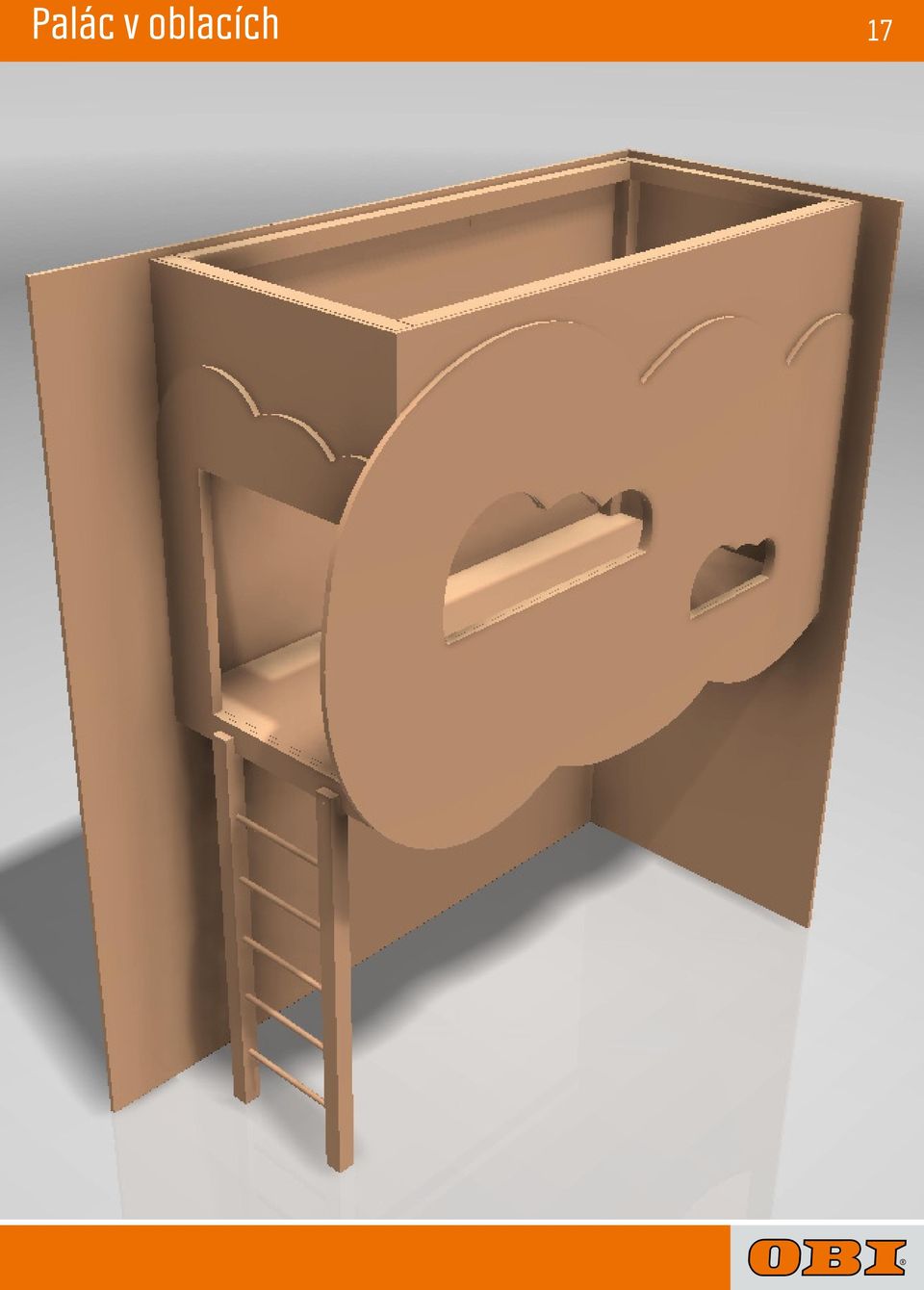

17 Palác v oblacích 17
